Ступень-сепаратор

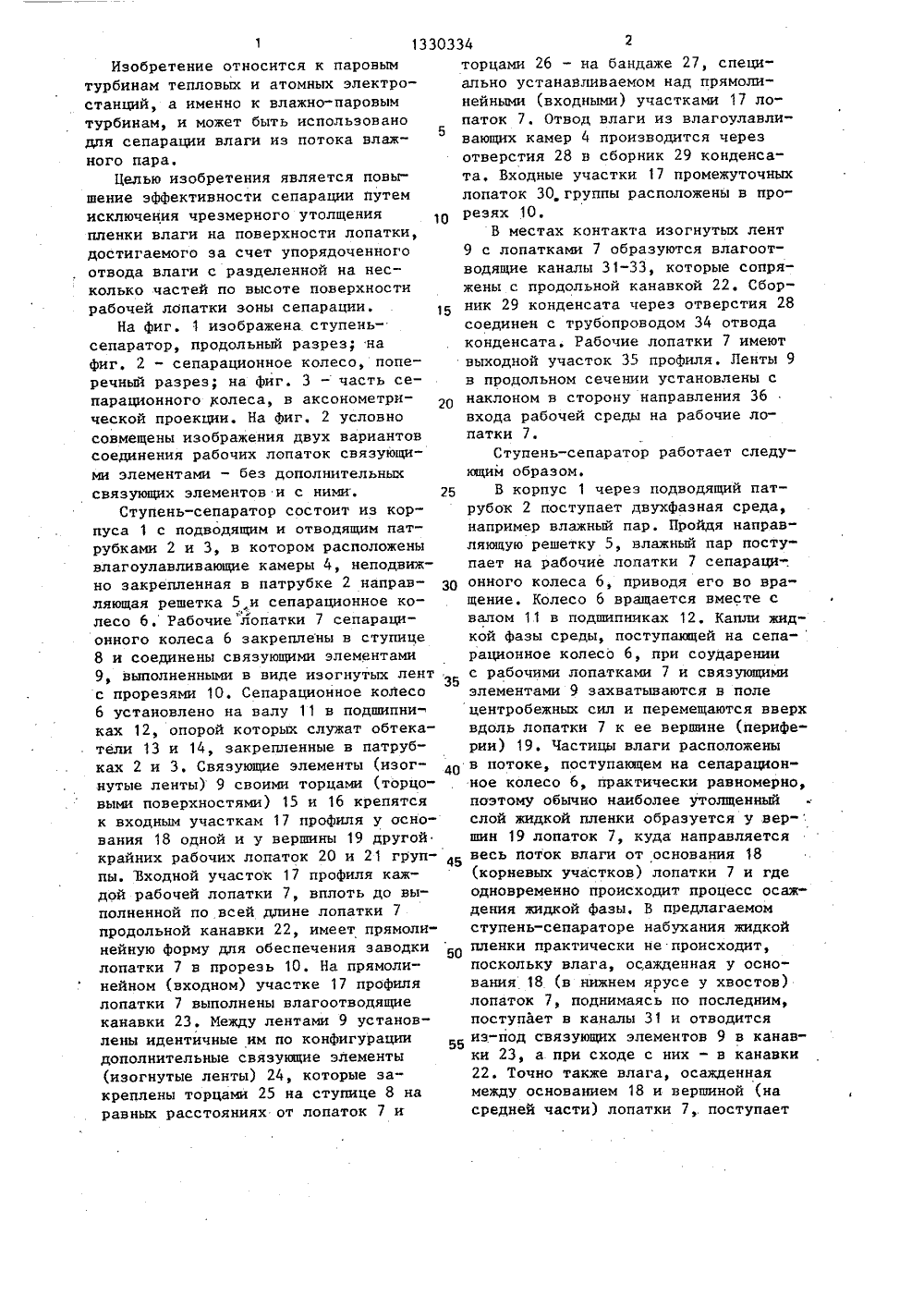

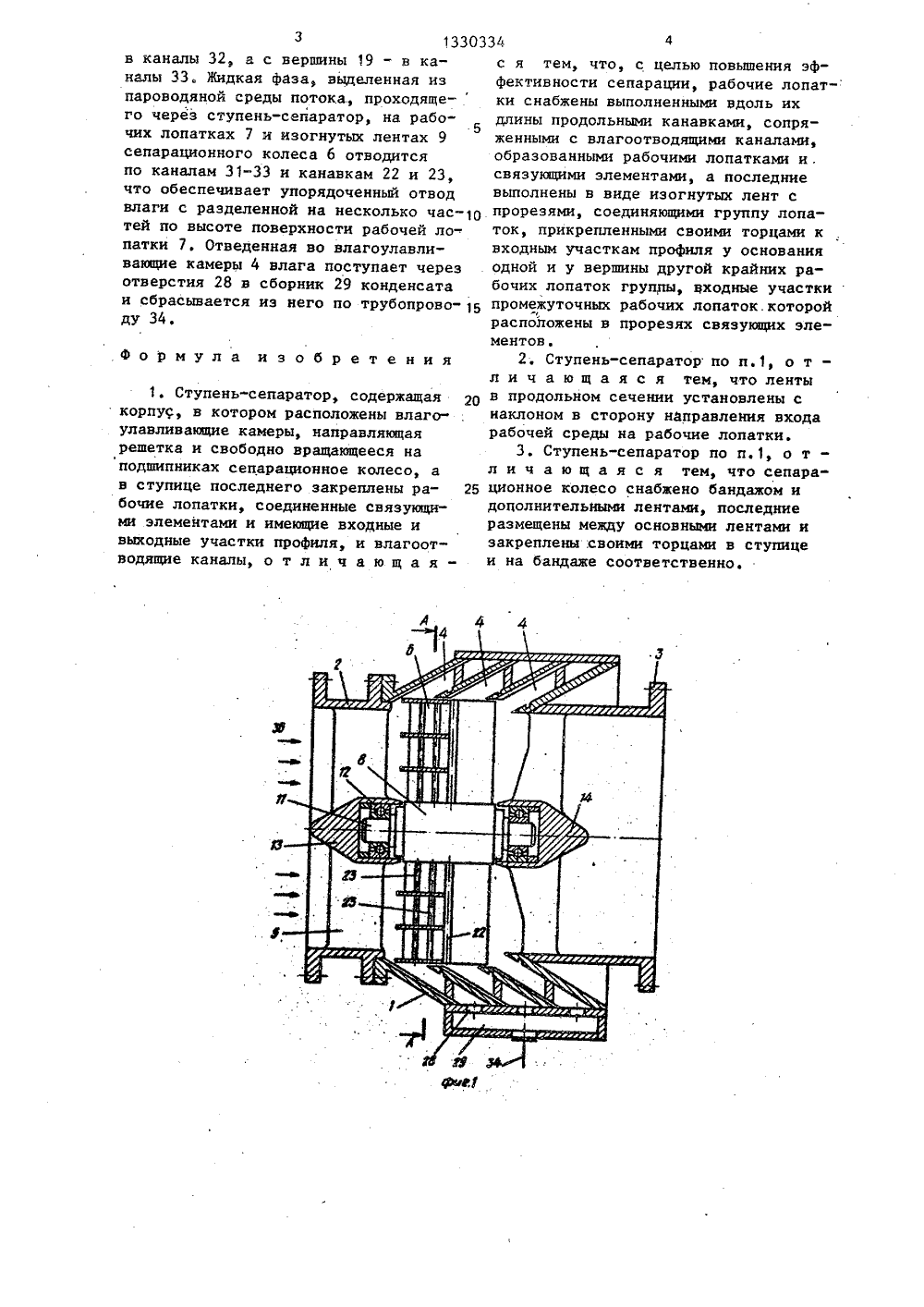

(51)4 Р 01 ННЫЙ КОМИТЕТ СССРЗОБРЕТЕНИЙ И ОТНРЫТИЙ ОСУДАРС ПО ДЕЛА ЕГГЖ Яцт13 ЯИСДНИК ИЗОБРЕтЕНИя АВТОРСКО ВИДЕТЕЛЬСТВУ ПАРАТОРе относи(54) СТУПЕНЬ- (57) Изобрете строению и м.парации влаги духа, Цель из эффективности к турбоо для се.ис поль з поток лажного возповышение етени Ф-лы, 3 ил ие лод Ра аци(71) Харьковский филиал Центральнконструкторского бюро "Союээнергоремонт"(56) Авторское свидетельство СССРВ 595522, кл. Р 01 Р 25/32, 1974.Авторское свидетельство СССРФ 964199, кл. Р 01 Э 25/32, 1981. патки (РЛ) 7 снабжены вдоль всей длины продольными канавками 22, сопряженными с влагоотводящими каналами.Связующие элементы 9 выполнены в виде изогнутых лент с прорезями 10,соединяющими группу РЛ 7. Ленты в продольном сечении установлены с наклоном в сторону направления входа рабочей среды на РЛ 7, Капли жидкойФазы среды, поступающей на сепарационное колесо 6, при соударении с РЛ7 и элементами 9 захватываются в поле центробежных сил и перемещаютсявдоль РЛ 7 к ее вершине. Частицы влаги расположены в потоке практическиравномерно и отводятся по влагоотводящим каналам и канавкам 22 и 23,чтообеспечивает упорядоченный отвод влаги, разделенной на несколько частей.Изобретение относится к паровымтурбинам тепловых и атомных электростанций, а именно к влажно-паровымтурбинам, и может быть использованодля сепарации влаги из потока влаж 5ного пара.Целью изобретения является повышение эффективности сепарации путемисключения чрезмерного утолщения 10пленки влаги на поверхности лопатки,достигаемого эа счет упорядоченногоотвода влаги с разделенной на несколько частей по высоте поверхностирабочей лопатки зоны сепарации,На фиг. 1 изображена ступеньсепаратор, продольный разрез; нафиг. 2 " сепарационное колесо, поперечный разрез; на фиг, 3 - часть сепарационного колеса, в аксонометрической проекции. На фиг, 2 условносовмещены изображения двух вариантовсоединения рабочих лопаток связующими элементами - без дополнительныхсвязующих элементов и с ними. 25Ступень-сепаратор состоит из корпуса 1 с подводящим и отводящим патрубками 2 и 3, в котором расположенывлагоулавливающие камеры 4, неподвижно закрепленная в патрубке 2 направ- ЗОляющая решетка 5,и сепарационное колесо 6. Рабочие лопатки 7 сепарационного колеса 6 закреплены в ступице8 и соединены связующими элементами9, выполненными в виде изогнутых лентс прорезями 10. Сепарационное колесо6 установлено на валу 11 в подшипниках 12, опорой которых служат обтекатели 13 и 14, закрепленные в патрубках 2 и 3. Связующие элементы (изогнутые ленты) 9 своими торцами (торцовыми поверхностями) 15 и 16 крепятсяк входным участкам 17 профиля у основания 18 одной и у вершины 19 другойкрайних рабочих лопаток 20 и 21 группы. Входной участок 17 профиля каждой рабочей лопатки 7, вплоть до выполненной по всей дтине лопатки 7продольной канавки 22, имеет прямолинейную форму для обеспечения заводкилопатки 7 в прорезь 10. На прямолинейном (входном) участке 17 профилялопатки 7 выполнены влагоотводящиеканавки 23, Между лентами 9 установлены идентичные им по конфигурациидополнительные связующие элементы(изогнутые ленты) 24, которые закреплены торцами 25 на ступице 8 наравных расстояниях от лопаток 7 и 1 1330334 2торцами 26 - на бандаже 27, специально устанавливаемом над прямолинейными (входными) участками 17 лопаток 7. Отвод влаги из влагоулавливающих камер 4 производится черезотверстия 28 в сборник 29 конденсата. Входные участки 17 промежуточныхлопаток 30. группы расположены в прорезях 10.В местах контакта изогнутых лент9 с лопатками 7 образуются влагоотводящие каналы 31-33, которые сопряжены с продольной канавкой 22. Сборник 29 конденсата через отверстия 28соединен с трубопроводом 34 отводаконденсата, Рабочие лопатки 7 имеютвыходной участок 35 профиля. Ленты 9в продольном сечении установлены снаклоном в сторону направления Збвхода рабочей среды на рабочие лопатки 7Ступень-сепаратор работает следующим образом.В корпус 1 через подводящий патрубок 2 поступает двухфазная среда,например влажный пар. Пройдя направляющую решетку 5, влажный пар поступает на рабочие лопатки 7 сепараци-,онного колеса 6, приводя его во вращение. Колесо 6 вращается вместе свалом 11 в подшипниках 12. Капли жидкой фазы среды, поступающей на сепа-рационное колесо 6, при соударениис рабочими лопатками 7 и связующимиэлементами 9 захватываются в полецентробежных сил и перемещаются вверхвдоль лопатки 7 к ее вершине (периферии) 19. Частицы влаги расположеныв потоке, поступающем на сепарационное колесо 6, практически равномерно,поэтому обычно наиболее утолщенныйслой жидкой пленки образуется у вер"шин 19 лопаток 7, куда направляетсявесь поток влаги от основания 18(корневых участков) лопатки 7 и гдеодновременно происходит процесс осаждения жидкой фазы, В предлагаемомступень-сепараторе набухания жидкойпленки практически не происходит,поскольку влага, осажденная у основания 18 (в нижнем ярусе у хвостов)лопаток 7, поднимаясь по последним,поступает в каналы 31 и отводитсяиэ-под связующих элементов 9 в канавки 23, а при сходе с них - в канавки22. Точно также влага, осажденнаямежду основанием 18 и вершиной (насредней части) лопатки 7, поступает3 133033 в каналы 32, а с вершины 19 - в каналы ЗЗ. Жидкая фаза, выделенная из пароводяной среды потока, проходяще-го через ступень-сепаратор, на рабочих лопатках 7 и изогнутых лентах 9 сепарационного колеса 6 отводится по каналам 31-33 и канавкам 22 и 23, что обеспечивает упорядоченный отвод влаги с разделенной на несколько часп тей по высоте поверхности рабочей лопатки 7. Отведенная во влагоулавливающие камеры 4 влага поступает через отверстия 28 в сборник 29 конденсата и сбрасывается из него по трубопрово ду 34. Формула изобретения 1. Ступень-сепаратор, содержащая 2 о корпус, в котором расположены влагоулавливающие камеры, направляющая решетка и свободно вращающееся на подшипниках сепарациониое колесо, а в ступице последнего закреплены ра бочке лопатки, соединенные связующими элементами и имеющие входные и выходные участки профиля, и влагоотводящие каналы, о т л и ч а ю щ а я -4с я тем, что, с целью повышения эффективности сепарации, рабочие лопатки снабжены выполненными вдоль их длины продольными канавками, сопряженными с влагоотводящими каналами, образованными рабочими лопатками и . связующими элементами, а последние выполнены в виде изогнутых лент с прорезями, соединяющими группу лопаток, прикрепленными своими торцами к входным участкам профиля у основания одной и у вершины другой крайних рабочих лопаток групты, входные участки промежуточных рабочих лопаток. которой расположены в прорезях связующих элементов2. Ступень-сепаратор по п.1, о т - л и ч а ю щ а я с я тем, что ленты в продольном сечении установлены с наклоном в сторону направления входа рабочей среды на рабочие лопатки.3. Ступень-сепаратор по п. 1, о тл и ч а ю щ а я с я тем, что сепарационное колесо снабжено бандажом и дополнительными лентами, последние размещены между основными лентами и закреплены .своими торцами в ступице и на бандаже соответственно.1330334Составитель В.Гуторов Редактор Э.Слиган Техред М.Ходанич Корректор А,Тяско Заказ 356 1/Зб Тираж 48 1 Подписное ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д 4/5 Производственно-полиграФическое предприятие, г,ужгород, ул.Проектная,4
