Система регулирования турбины привода генератора
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

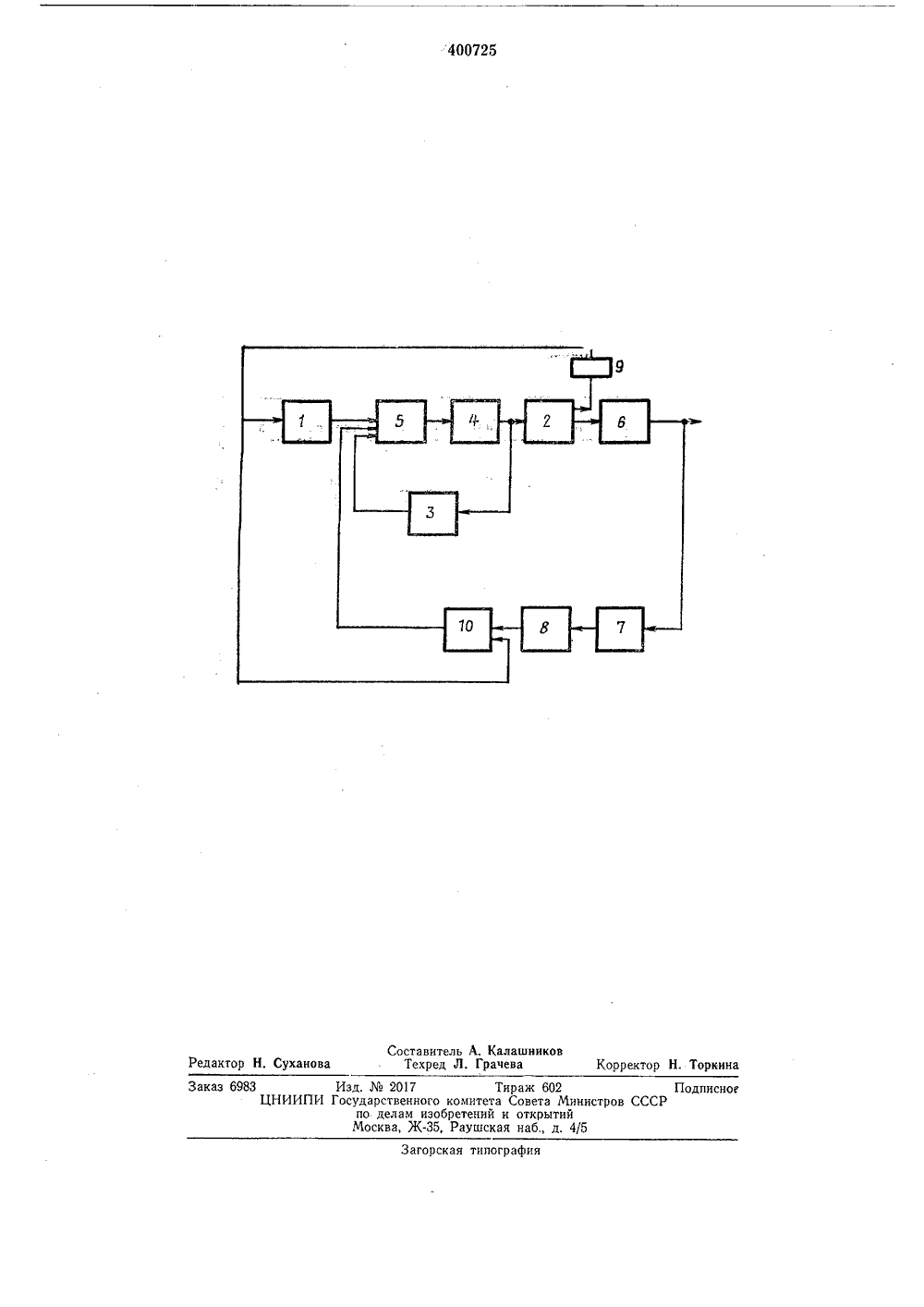

0 П И С А Н И Е 4 ОО 725ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДВТВЛЬСТВУ Союз Советских Социалистических Республик10.Ч.1972 ( 1781947/24-6) Занв с присоединением заявки-Гасударственный камитеСавета Министров СССРее делам изабретенийи вткрытий иорите Опубликовано 01.Х.1973. Бюллетень4Дата опубликования описания 17.1 Ъ.1974 ДК 621.165:621.224 546(088 8 В. Л. Бенин, В. С. Г. Г, Александров злов, Ю. П, Редько, Ий, Т, Я, Жориицкая,и А. П, Каиивецна Ленина политехнический инститимени В. И. Ленина, И, Смилянскии Ю, И. Зимичев Авторы зобретени арьковскии ор аявител СИСТЕМА РЕГУЛИРОВАНИЯ ТУРБИНЫ ПРИВ ГЕНЕРАТОРАСигнал по э, ратора б измеря нератора и пода 8, постоянная в больше, чем пос чеокои мощности гене датчиком мощности геа апериодическое авено и которого выбраета я времени турбины. В лектр,и етсяется нременто явиа Изобретение относится к регулированию паровых,и гидравлических турбины привода генераторов.Известны системы регулирования турбины твр ивода генератора, содержащие регулятор положения сервомогэра клапанов турбины с датчиками частоты, мощности и сипнала обратной связки,Цель изобретения - получение линейной статической характеристики.Для этого в предлагаемой системе к регулятору через интепрато 1 р подключены датчик частоты непосредственно и датчик мощности генератора через апериодичеокое звено с постоянной времени, большей постоянной времени турб,ины.На чертеже приведена схема предлагаемой системы регудирования.Регулятор 1 частоты вращения турбины 2, датчик 3 сигнала обратной связи по положению сервомотора 4 клапанов турбины включены на вход регулятора 5 положения сервомотора 4. этом случае создается запаздывание выходного сигнала звена 8 по отношению к сигналу по электрической мощности в соответствии с запаздыванием между производимой мощно стью турбины и электрической мощностью генератора. В результате сохраняются преимущества известной системы;регулирования в переходном процессе, но и повышается точность получения линейной статлческой харак теристики.Выходной сигнал апериодичеокого авена 8вместе с сигналом датчика 9 частоты вращения турбины 2 подаются через интепратор 10 на вход регулятора 5 положения сервомотора 5 4 клапанов турбины.П р ед м ет изобретения Система регулирования турбины прпвода генератора, содержащая регулятор положения сервомотора клапанов турбины с датчиками частоты, мощности и сигнала обраъной связи, отличающаяся тем, что, с целью получения линейной статической характеристики, к регулятору через интепрагор подключены датчик частоты непосредственно и датчик мощности генератора через апериодичеокое звено с постоянной времени, ббльшей постояиной времени турбины.400725 ставитель А. КалашниковТехред Л. Грачева Корректор Н. Торки Редакто ханова агорская типография каз 6983 Изд.2017 Тираж 602ЦНИИПИ Государственного комитета Совета Минипо делам изобретений и открытийМосква, Ж, Раушская наб., д. 4/5 Подписноеов СССР
СмотретьЗаявка
1781947
Харьковский ордена Ленина политехнический институт имени В. И. Ленина
витель В. Л. Бенин, В. С. Козлов, Ю. П. Редько, И. И. Смил нский, Г. Г. Александровский, Т. Я. Жорницка Ю. И. Зимичев, А. П. Канивец
МПК / Метки
МПК: F01D 17/20, F03B 15/06
Метки: генератора, привода, турбины
Опубликовано: 01.01.1973
Код ссылки
