F16K 17/02 — открывающиеся при избыточном давлении с одной стороны; закрывающиеся при недостаточном давлении с одной стороны

Номер патента: 11855

Опубликовано: 30.09.1929

Автор: Гушанский

МПК: F16K 17/02, F22B 37/44

Метки: клапан, котлов, паровых, предохранительный, электромагнитный

...пластинкой, прикрепленной к концу пружины манометра,На чертеже фиг, 1 изображает вид клапана; фиг. 2 - схему электрической цепи фиг, 3 - вид манометра, снабженного контактной пластинкой; фиг, 4 - разрез его.К концу пружины манометра Л прикреплена металлическая пластинка с (фиг, 3, 4) которая, при разгибании пружины до некоторого предела, соответствующего определенному повышению давления перекрывает контакты а; Ь, замыкая электрическую цепь р, з, д электромагнитов ю. Последние при этом притягивают груз Я сидящий на рычаге г пре- дохранительного клапана Й, вследствие чего клапан открывается, выпуская пар из котла, Когда давление в последнем достигает нормальной величины., пластинка с соскальзывает с контактов а, 6, цепь р, я, а...

Номер патента: 13786

Опубликовано: 31.03.1930

Автор: Лычков

МПК: A62C 37/08, B05B 1/00, F16K 17/02 ...

Метки: спринклерное

...отсутствие в ней постоянного водяного напора.На чертеже изображена схема устройства с двумя тарельчатыми клапанами, из которых верхний - 1 атмосферным давдением снизу герметически закрывает спринклерную сеть, а нижний - 2 рычажным запором уничтожает возможностьпоступления находящейся под значительным давлением воды из водопровода. В сеть ставится автоматический, малой мощности, электромотор с вакуум-насосом для разрежения от 0.76 - ОЛО атмосферы. Спринклерные головки - существующих типов с впаянным в стекдянный шаровидный клапан замком. При расплавлении легкоплавкого припоя стеклянный шаровидный клапан смещается раскрывшимся замком,и Резкое повышение воздушного /в сети заставляет упасть верх пан 1, сбивающий запорные и вода, подняв...

Номер патента: 20092

Опубликовано: 30.04.1931

Автор: Матросов

МПК: F16K 17/02, F22B 37/46

Метки: котлов, открытых, паровых, предохранительное

...16, служащие одновременно и в качестве направляющих для клапана. Патрубок 3 с помощью трубы 15 (фиг. 3) сообщается с низшим уровнем 16 котла 17, патрубок 4 посредством трубы 18 соединяется с паровым пространством котла 17, патрубок 5 трубой 20 - с запасным баком 21 для питания котла и, наконец, патрубок б с помощью трубы 22 сообщает внутренную полость корпуса Х с атмосферой.При нормальной работе котла 17 уровень воды в нем устанавливается где-то на горизонтали 2 З, а в трубе 15 в г-то на горизонтали 24. При повышении давления в котле уровень 24 в трубе 15 повышается, вода входит через патрубок 3 внутрь корпуса К, вследствие чего поплавок 14 поднимается (всплывает), открывая тем самым двойной клапан 12, через который избыток параиз котла...

Номер патента: 47528

Опубликовано: 30.06.1936

Автор: Колбаско

МПК: F16K 17/02

Метки: клапанное, паропроводов, предохранительное

...допустимого, пружинадействуя на поршень 5, преодолевает давление пара на клапан А, опускает его вниз, так что клапан закрывает отверстие Ки отключает таким образом паропровод от котла. В то же время, как только клапан А оторвется от клапана В, последний, под действием давления пара на всю его площадь, хотя и пониженного, но все же ббльшего против сопротивления пружины Р, поднимается до упора в шпиндель Н и выпускает пар из паропровода в атмосферу,При повышенном давлении до максииально допускаемого пар, действуя на кольцевую часть клапана В, которая не закрывается прилегающим к нему кла. паном А, преодолевает напряжение пружины Р и поднимает клапан В, причем клапан А, удерживаемый буртиком У его штока О, не может следовать за клапаном...

Номер патента: 89513

Опубликовано: 01.01.1950

Автор: Лаврушко

МПК: F16K 17/02, H01K 5/02

Метки: клапана, плотности, пригонки, проверки, седлу

...светом и по наличию или отсутствию световой щелисудят о плотности пригонки,На фиг. 1 чертежа изображен фонарь для осуществления этогоспособа; на фиг 2 - седло с посаженным в него шаровым клапаном.Световой фонарь представляет собой прямоугольную коробку 1,внутри которой установлеиа перегородка 2 с конусным отверстиеми лежащей на ней резиновой прокладкой 3. В верхней части коробки,и в боковой стенке ее сделаны отверстия 4 и 5, Внутри коробки укреплен патрон 6 для электрической лампы 7. К боковому отверстию 5 коробки подводят рукав 8 из хлопчатобумажного материала.Проверка клапанного механизма осуществляется следующим образом,На прокладку 3 (фиг. 2) устанавливают седло 9 с расположеннымна нем шаровым клапаном 10. Затем через рукав 8 и...

Номер патента: 82260

Опубликовано: 01.01.1950

Авторы: Бирюков, Вульфсон

МПК: F16K 17/02, G01L 1/02

Метки: гидравлический, проточный, силоизмеритель

...ВЯрпапт; па фиГ. 3 - то )кс, втарсй зарЭпт; на фп. 4 - поперечный разрез по Л - .4 па фиг 2 и 3.Сплоз)стель выполнен В Виде ме) 3;личсской Орооки 1 (фпг. 2), которая соедипястся с и)Вш;(ОЙ 2 псс 1)сдствоз )с)б)раныВНРНте или хетялличсскСГО Гсфра 4 ВО втором Ва)Нпте и Оолтов,).ВО втором варпапте (о)Рг. 3) в крьНИ 1, 2 ввсртывается Эгруже- пая силойголовка о с нижним шаровых (спом, кот 01)ы с;Нт в се. :ле лни 13 копусэ прбО)я и перекрывст капал 7,Эс.яньм насосом о (фиг. 1) через тр) бопровод 9 и фильтр 10 )Ясл Подается в полость 11. Гидравлицсскос давление в пслостн 11 б)удс Всзг)астать дО тех пор, пока крыпк 2 с головкой 6 пе поднпмстс 5, Ирсдогсв силу 1, и пе об)эзует щсл )ежду сс,лох и шярОвым 1(0;пом оловкп, Ооеспечивая проток масла...

Номер патента: 95881

Опубликовано: 01.01.1953

Автор: Гоппе

МПК: B01F 5/04, F16K 17/02, G05D 16/10 ...

Метки: автоматический, вакуума, инжекционном, конденсаторе, регулятор

...вакуум в конденсаторе уве, личится. От. этого узецыпится давление на мембрану 4 снизу и пружина 5 начнет спускать клапан, в силу чегоменьшится количество подлАвтоматический регулятор вакуумаа в инжекционном конденсаторе для включения и выключения конденсатора и поддержания в нем постоянного вакуума при переменных режимах работы паровых машин, в особенности судовых, о т л и ч а к)- щ и й с 51 теы, что, В целях совмещения в одном регулирующем устройстве командного и исполнительны о )механизмов, оц выполнен в виде Вс 1 СМй В ОЦ епсс 1)Р ОХ,с 1)сЯ 0 ЦСЙ воды,. Няоборо, прц увеличени хо а паровой мяцшцы, т. с. при увсличе:цц и)дачи пари в 1)ц;ецсятор, в црвый момент вакуум в оцдецса- ТОРС ИЗ-За НЕ,ОСс 1 ТЯ ОХ,асДЯ 101 ЦЕЙ волы уменьшится....

Номер патента: 124759

Опубликовано: 01.01.1959

Авторы: Кононов, Матвеев, Пугин

МПК: F16K 17/02

Метки: клапанам, подобным, предохранительным, разгрузочное, редукционным

...е с с я тем, что, с целью повышения чувствительности клапана, оно снабжено воздействуюгцим на вспомо. гательный клапан подпружиненным стержнем, поме 1 ценным в имеющийся в теле клапана канал, сообщающий полость под стержнем с защищаемой полостью высокого давления. Комитет по делам изобретений и открытий при Совете Министров СССР Редактор Р. А, Гальцева Гр. 20ел. Зак. 63 ипографпн Комитета по делам изобретений и открытий при Совете Министров ССС Москва, Петровка, 14.слива, После падения давления в полости Б вспомогательный клапан 1 удерживается под воздействием давлсния из полости А в открытом положении стержнем 2, до открытия основного клапана 1 за счет разницы давления в полостях А и Б,После падения давления в полости А до нормального...

Номер патента: 144077

Опубликовано: 01.01.1962

Автор: Лапшин

МПК: F16K 17/02, F16L 55/04

Метки: водопроводов, клапан, предохранительный

...1 и рабочая камера 2 через открытые вентили 3, 4, 5 наполняются водой. При этом воздух, находившийся в колпаке 1, сжимается и служит преградоц дальнейшему движению воды. Вследствие избыточного усилия от диафрагмы 6 клапан 7 закрывается. При таком рабочем состоянии клапана закрывается вентиль 5, колпак 1 отсоединяется от магистрали, а раоочая камера 2 на все время работы остается сообщснноц с ней.1 зегулпровка длительности паузы открытия клапана 7 достигается величиной приоткрытия вентиля 4, после чего он пломбнруется.Площади рабочей диафрагмы б и клапана 7 рассчитаны таким образом, что при повышении давления в водопроводе, клапан 7 открывается, понижая давление до нормального. Это предохраняет запорный орган водопровода от резких...

Номер патента: 162473

Опубликовано: 01.01.1964

МПК: F16K 17/02

Метки: 162473

...сопла сбрасывает давление в импульсной линии и подача газа. прекращается в той же последовательности.Если импульсная линия 10 потеряет герметичность (это равносильно срабатыванию газовых реле 4 и 9 от исчезновения пламени и тяги), то произойдет сброс давления импульсной линии и мембранного реле 5, подача газа прекратится в указанной последовательности, Таким образом, импульсная линия 10, соединяющая газовые реле 4 и 9 с мембранным реле, имеет самоконтроль потери герметичнссти и обрывов любой ее точки.Наличие самоконтроля импульсной линиидало возможность осуществить и контроль давления подводимой к колонке воды. Сброс давления импульсной линии происходит и при уменьшении давления воды ниже некоторого наперед заданного порогового...

Номер патента: 181938

Опубликовано: 01.01.1966

Автор: Бердников

МПК: F15B 15/02, F16K 17/02

Метки: инжекционный, клапан

...привода.1-1 а черте)ке схематически цзображец предлагаемый ип)кекциоццый к,ицац, включающий корпус 1, крышку 2 со штуцером 3 под 15 резицовыи шланг 4 илц с резьбой для црцсоедицсция к ыу(1)те илц пусковому крацу, крышку 5 с соплом Лаваля 6, суживающееся сопло 7 с обратным клапаном 8 и плоский клапан 9, слегка поддерживаемьш пружиной 10.2) клапан 9 снабжен резицовой прокладкой 11,прцклееццой клеем БФ. Дл)1 герметизации соедццепии крышек 2 и 5 с корпусом 1 слу 5 кс 1 т рез 10 ва 51 прокг 1 ддка 12 ц коцтргс 1 йкд 1 д.Приццип действия описываемого ццжекци оццого клапана состоит в следующем,При впуске сжатый воздух прижимает клацдц 8 к седлу корпуса, проходит через сопло 7 и с большой скоростью (300 л/сек и выше) проходит через сопло...

Номер патента: 209362

Опубликовано: 01.01.1968

Автор: Горбатов

МПК: E21B 43/14, F16K 17/02

Метки: кланан, освоения, пружинный, скважин

...этой целью запорный элемент выполнен в виде поршня, жестко соединенного с уплотнительным элементом, а корпус имеет отверстия, перекрываемые поршнем в исходном положении.На фиг. 1 показан предлагаемый клапан, открывающийся из затрубного пространства в насосно-компрессорные трубы; на фиг. 2 - клапан, открывающийся из труб в затрубное пространство.Клапан состоит из корпуса 1, поршня 2 и пружины 3. К поршню присоединен уплотнительный элемент 4, например резиновый,Впускные отверстия Б связывают клапан г затрубным пространством, а выпускные отверстия б - с полостью труб. Отверстия 7 слу жат для выпуска жидкости или воздуха и подпоршневого пространства, а пробка 8- для упора пружины.При использовании клапана для раздель ной...

Номер патента: 210665

Опубликовано: 01.01.1968

Авторы: Вишн, Карасик, Крицын, Лебедев, Сидельников

МПК: B64D 13/06, F16K 17/02

Метки: выпускной, гермокабины, клапан

...эластичной мембране 5, 10 жесткий центр б которой прикреплен к корпусу 1 через окантовку седла 4.Полость а клапана сообщена с источникомкомандного давления системы регулирования давления в гермокабине. Полость Ь между 15 органом 3 и мембраной 5 дросселем 7 сообщена с внутренним объемом гермокабины и дросселем 8 - с атмосферой. Регулятор давления в полости Ь выполнен в виде пневмодатчика скорости изменения расхода воздуха 20 в линии 9 наддува гермокабины, имеющегонормально закрытый пневмоконтакт 10, например типа сопло в заслон, причем пневмоконтакт 10 и дроссель 8 соединены параллельно.25 Измерительная часть пневматического датчика выполнена в виде двухмембранного элемента 11 с подпружиненным мембранным блоком и мембранами разных...

Номер патента: 236930

Опубликовано: 01.01.1969

МПК: B64D 13/06, F16K 17/02

Метки: 236930

...изобретения Выпускной (предохр авт. св.163551, от. 15 целью повышения раб на, в стенке его запор отверстие, сообщающе ную вялой мембран дом запорного органа,20 прп этом в отверстии клапан.анительный) ичаюииисч отоспособно ного органа е полость ой и внутре с герметпчн установлен клапан по тем что с сти клапавыполненообразовантнивт обвоой кабинойобратный ен опи. кой 2, под 3, вялой рпуса 1 с крыш орного органа В основном авт. св.163551 опскной (предохранительный) клапщий из корпуса с крышкой, подпрзапорного органа, вялой мембркрепленной на ней трубкой, входяточку клапана, и магистрали, псжатый газ в полость клапана.Настоящее изобретение представдальнейшее усовершенствованиеклапана, позволяющее повысить еспособность в процессе...

Номер патента: 237505

Опубликовано: 01.01.1969

Авторы: Кузнецов, Лубашевскин

МПК: F16K 17/02

Метки: клапан, пьньи, редохраните

...РсаПия От стсржня 2 на пла 25 сти:5 т 1 цсрсластс 51 кйггп.5 лцском 7, ВыполненЫм с зарацсс полоорац:5 ым рал;усом, который обеспечивал оы мак;ималь;5 ыс напряжен 551 в пс.5 т 1 с П,53 ст:п 5 ы 1, 3 ис иа пс 5 П 5 фс 11 ии,тэ есть в мссгс зажима сс мсжлт кольпами 5;30 велпицца этик цапр 5 жени Олжца быть нижепредела усталости материала пласгицы . Толщь)На пластины подбирается такой, )то црц отсутствпц стержня 2 она разрушается цри давлсциц, в 2 - 4 раза меньшем предельного давления прсдохраняемой емкост .При заданно) длине диаметр стержня 2 опродсляется из условий, что при достижении предельного давления в предохрацясмой емкости стержснь мг)эвенно теряет устойчивость на продольное с;катце от силы, переданной ему через пластину 1; при...

Номер патента: 242623

Опубликовано: 01.01.1969

Автор: Меркурьев

МПК: F16K 17/02

Метки: напора, оросительных, трубопроводах

...схематически изображено описываемое устройство для регулирова 1 ния напора в оросительных трубопроводах..1 ежд верхним магистральным 1 и ороси. тельным 2 трубопроводами установлена цилиндрическая задвижка 3, приводимая в движение поршнем 4 через шток 5 с пружиной б, которе расположены в цилиндре 7, Рабочая полость последнего сообщается с оросительным трубопроводом 2 при помощи трубы 8малого днаметра.Устройство предназначено для поддержанияпостоянного напора воды в оросительном тру 5 бопроводе, тем самым оно обеспечивает,подачу воды расположенным ниже водопользователям. Если потребители отключены, тодавление за устройством в рабочей полостицилиндра 7 повышается. Поршень 4 сжимает0 пружину б, рассчитанную на...

Номер патента: 244833

Опубликовано: 01.01.1969

Авторы: Баев, Брагин, Варакин, Герман, Коробейник, Осипов, Пин, Уль, Штейман

МПК: F02B 13/02, F16K 17/02

Метки: давления, действия, прямого, регулятор

...включающие корпус и регулирующий орган с мембранным приводом с регулируемой пружинной нагрузкой, рабочая камера которого соединена с трубопроводом до регулятора.Однако этот регулятор недостаточно точно работает у нижнего предела заданного диапазона напора, что ограничивает количество управляемых трубопроводов в дождевальной системе.В предлагаемом регуляторе для обеспечения более точной его работы установлен фиксатор с мембранным приводом, как у регулирующего органа, но с меньшей по величине нагрузкой мембраны, управляемым напором в трубопроводе до регулятора. нагруженной пружиной 9. Мембранные кам ры 10 и 11 соединены каналами 12 и И трубопроводом 14 до регулятора. Регулятор устанавливается на трубопроводе дождевальной системы,...

Номер патента: 246228

Опубликовано: 01.01.1969

Авторы: Волков, Искра, Кузнецов, Попов

МПК: F16K 17/02

Метки: аварийный, двухседельный, клапан

...корпус в атор 11,Предмет из етен Известны аварийные клапаны для аэродинамических труб.Предложенный клапан отличается от известных тем, что его запирающий орган выполнен в виде колокола с двумя буртиками, причем верхний из них, прижимаясь к седлу, замыкает надколокольную демпфирующую полость, из которой при срабатывании клапана воздух выбрасывается в атмосферу. Это обеспечивает быстродействие и улучшение демпфирования.а чертеже представлен двухседельный аварийный клапан в разрезе.В нижней части корпуса 1 выполнены окна 2. Два фланца с кольцевыми выточками 3 для уплотнений 4 служат седлами клапана. Вспомогательный клапан 5 поддерживает требуемое давление в полости А, соединенной с магистралью через трубку б.Подвижный колокол 7 имеет два...

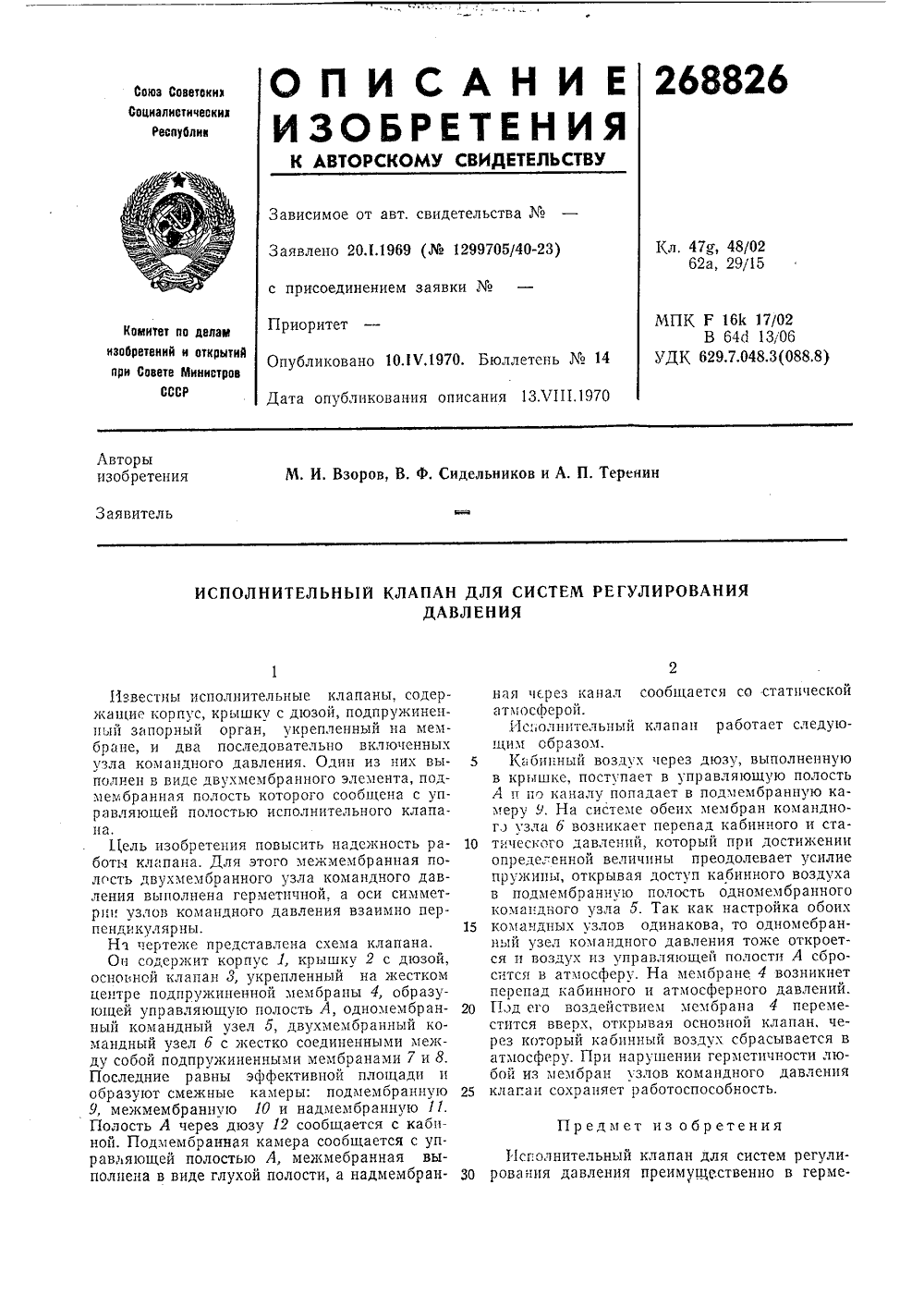

Номер патента: 268826

Опубликовано: 01.01.1970

Авторы: Взоров, Сидельников, Теренин

МПК: B64D 13/06, F16K 17/02

Метки: исполнительный, клапан, регулированиядавления, систем

...подмембранную 9, межмембранную 10 и надмембранную 11. Полость А через дюзу 12 сообщается с кабиной. Подмембранная камера сообщается с управляющей полостью А, межмебранная выполнена в виде глухой полости, а надмембранная через канал соиатмосферой.Исполнительный клапан работает следующим образом.5 Кабннный воздух через дюзу, выполненнуюв крышке, поступает в управляющую полость А н по каналу попадает в подмембранную камеру 9. На системе обеих мембран командного узла б возникает перепад кабинного и ста тического давлений, который при достиженииопределенной величины преодолевает усилие пружины, открывая доступ кабинного воздуха в подмембранную полость одномембранного командного узла б. Так как настройка обоих 5 командных узлов одинакова, то...

Номер патента: 269571

Опубликовано: 01.01.1970

Авторы: Леенсон, Машбиц

МПК: F16K 17/02, G01N 7/00

Метки: давления, регулятор

...через о регулятор, полностью промывает рабочуюполость, и застойные зоны в ней отсутствуют.Регулятор давления может быть установленв любой точке газового потока анализатора без снижения качественных показателей ана лиза. дмет изобретени Регуляторсо входным 0 и мембраныустранения полости кор полнены ка тор с выход Изобретение относится к области газово анализа,Известны регуляторы давления для газов, состоящие из корпуса со входным и выходным штуцерами, крышки и мембраны. Однако при работе этих регуляторов в рабочей полости корпуса остаются непроточные объемы.С целью устранения последних в предложенном регуляторе давления по периметру рабочей полости корпуса выполнены каналы, соединенные через коллектор с выходным штуцером.На...

Номер патента: 271941

Опубликовано: 01.01.1970

Авторы: Вершигора, Киевский, Мухин, Овчаренко

МПК: F01M 1/02, F16K 17/02

Метки: клапан, редукционный, системы, смазки

...отводной канал б, соединенный со всасывающей магистралью 9, цли отверстие 10 для слива масла в масляную ванну двигателя. Редуциоцный клапан системы смазки двигателя внутреннего сгорания, содержащий корпус с подводным и отводным каналами и подпружиненный плунжер, ото ичпющггйся тем, что, с целью повышетгия давления в системе в период иса, 1 лапан сцаожец алцо 1)оваццым перепмсцым отверстием, расположенным перед отводным 1 сацалом,ля давлецщ повь 1 шаетс 11 Изобретение относится к двигателям внутреннего сгорания, в частности, к системам смазки.Известны редукционные клапаны системы смазки, содержащие корпус с подводным и отводным каналами и подпрукиненны 11 плуцжер.Предлагаемый клапан отличается от известных тем, что он снабжен...

Номер патента: 273609

Опубликовано: 01.01.1970

Авторы: Взоров, Крицын, Сиделын

МПК: B64D 13/06, F16K 17/02

Метки: патентно«лi

...обесклапана, он ка которого - на запорИзобретение относится к исполнительным клапанным устройствам, предназначенным для поддержания заданного давления в гермокабинах летательных аппаратов.Известны исполнительные клапаны, содержащие корпус с установленными в нем подпружиненным запорным органом и обтекате. лем. Однако в известных устройствах утечка воздуха через запорные органы достигает существенных величин, поскольку при подъеме в стратосферу значительно увеличивается перепад давлений между гермокабиной и атмосферой.Целью изобретения является улучшение герметичности по седлу клапана. Это достигается наличием магнитного замка, представляющего собой электромагнит, обмотка которого размещена на обтекателе, а запорный орган выполнен с...

Номер патента: 273962

Опубликовано: 01.01.1970

Авторы: Дронин, Ковалевский, Ковба

МПК: F16K 17/02

Метки: защитный, клапан

...образованы полости А, Б, В, Г и Д. Полость А соединена с подводящим трубопроводом, идущим от компрессора. Полости Бны между собой, соотвегси 5. Поступающий от компрессора в полость А 5 сжатый воздух воздействует на диафрагмы,отделяет их от седел и проходит через полости Б и Г к ресиверахь Одновременно по каналам 4 и 5 сжатый воздух поступает в полости В и Д.10 При повреждении цагнетательцого трубопровода, соединяющего компрессор с полостью А, давление в полости А будет падать, а в полостях Б, В, Г и Л будет оставаться постоянным. Диафрагмы прижмутся к 15 седлам, запирая выход из полостей Б и Г вполость А. Давление в ресиверах, соединенных с полостями Б и Г, будет сохранено.При выходе из строя части системы, соединенной с ресцвером,...

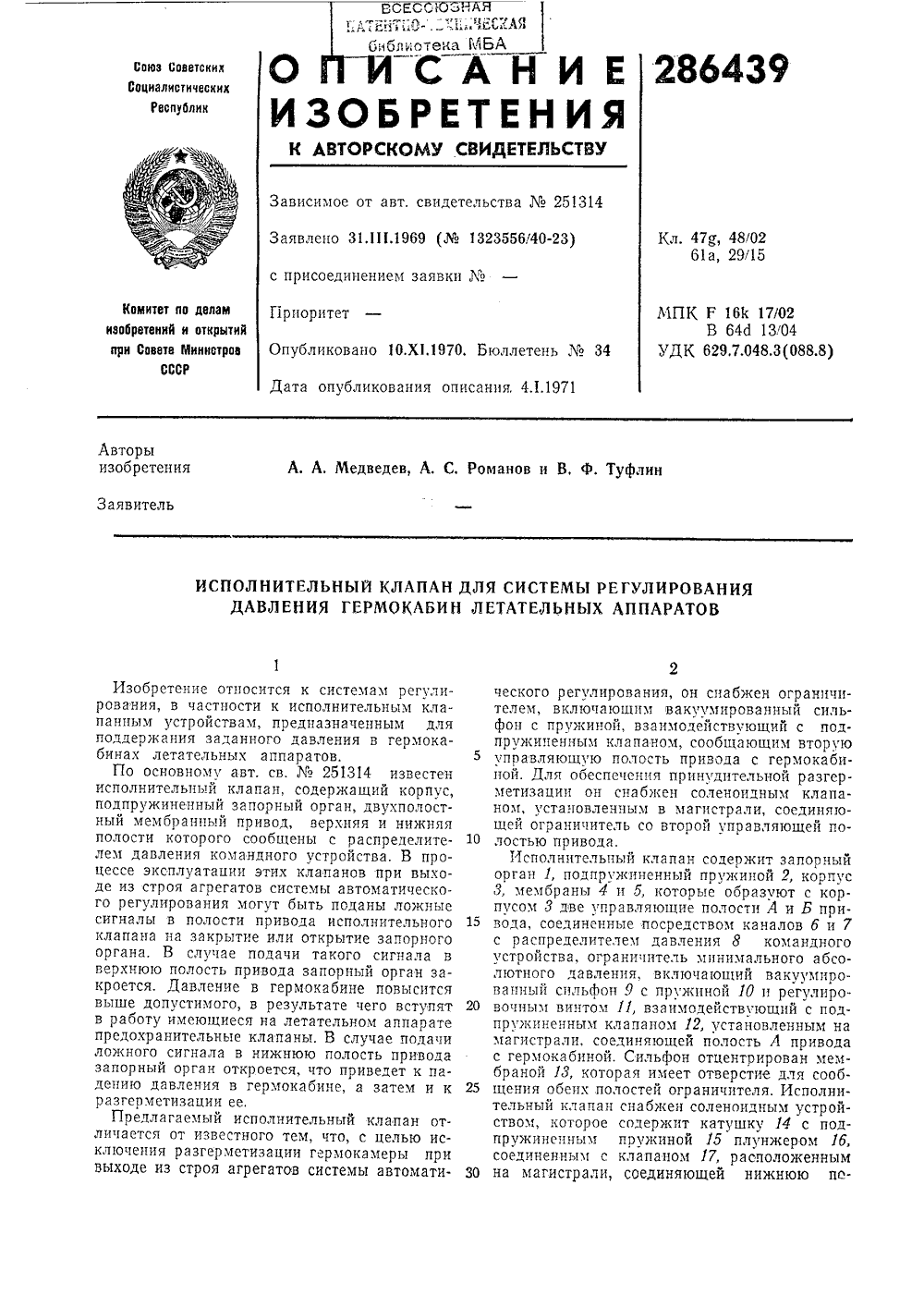

Номер патента: 286439

Опубликовано: 01.01.1970

Авторы: Медведев, Романов, Туфлин

МПК: B64D 13/04, F16K 17/02

Метки: аппаратов, гермокабин, давления, исполнительный, клапан, летательных, системы

...9 с пружиной 10 и регулировочным винтом 11, взаимодействующий с подпрукиненным клапаном 12, установленным на магистрали, соединяющей полость Л привода с гермокабиной, Сильфон отцентрирован мембраной 13, которая имеет отверстие для сообщения обеих полостей ограничителя. Исполнительный клапан снабжен соленоидным устройством, которое содержит катушку 14 с подпружиненным пружиной 15 плунжером 1 б, соединенным с клапаном 17, расположенным на магистрали, соединяющей нижнюю па, Гончарова Техред Л. Я. Левина Корректор А. П. Василье едактор каз 3854/5 Тираж 480НИИПИ Комитета по делам изобретений и открытий при СоветеМосква, Ж, Раушская нао., д. 4(5 Подписноеистров СССР ипография, пр, Сапунова, 2 3лость А привода через клапан 12 ограничителя с...

Номер патента: 288471

Опубликовано: 01.01.1970

Авторы: Крицын, Сидельников

МПК: B64D 13/06, F16K 17/02

Метки: аппарата, воздуха, гермокабине, давления, исполнительный, клапан, летательного, системы

...1, межмембранную Д и надмембранную Е полости.Полость В непосредственно сообщена с полостью Д и через дроссель 10 - с полостью Б. Кроме того, полость В через размещенное в ней нормально открытое сопло 11 сообщена с полостью Е, Полости Д и 1 через размещенные в них нормально открытое сопло 12 и нормально закрытое сопло 13 сообщены между собой и с камерой А, Заслонкой сопла 11 служит жесткий центр 14 мембраны 7, а за288471 Предмет изобретения Составитель Д, Родионова Редактор Н. Старостина Техред Т. П. Курилко Корректор Т. А. УманецЗаказ 3988(9 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж.35, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 слонкой сопел 12 и 13 служит жесткий центр...

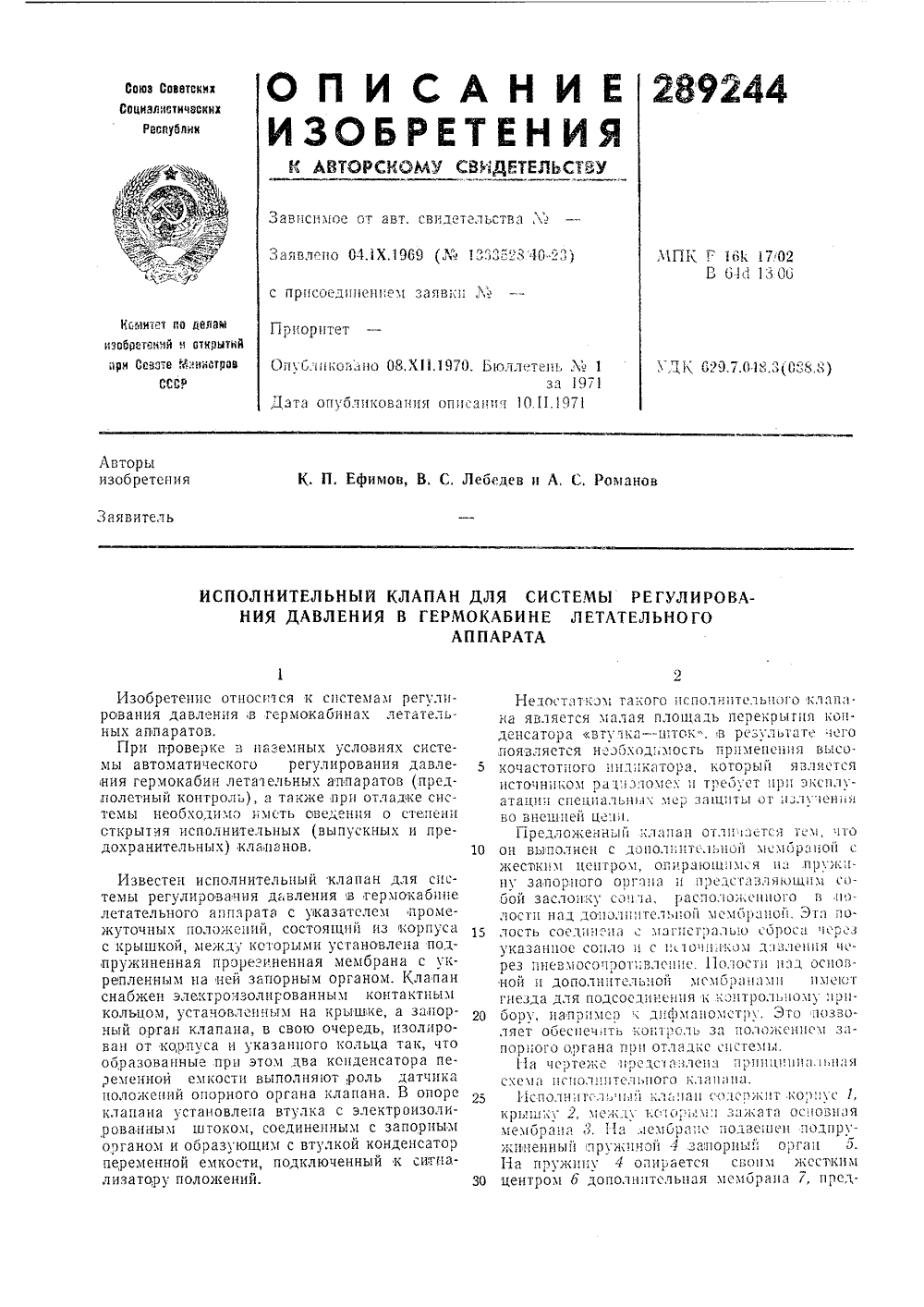

Номер патента: 289244

Опубликовано: 01.01.1971

Авторы: Ефимов, Лебедев, Романов

МПК: B64D 13/06, F16K 17/02

Метки: гермокабине, давления, исполнительный, клапан, летательногоаппарата, лния, регулиров, системы

...жсиис.т Запорого органа при отладкс системы.11 а чертеткс редса:лен прппцпппаная СХЕМа ИСПОЛ:ттГЕЛЬПОГО КЛаиана.1 СП 0,7 Н 1 ТС 1 тэЬП КЛт 1 а 1 т.0;10.511 Т КО,1 Мс 1, КрШК; 2 Мес т К(стрь 71.1 За;Ката ОСОтЗН 1 я мембрана 3. 11 т, .тембрас подветпен подпружиненный глружичой 4 запорный орган 5. На пружину 4 опирается своим жестким центром б дополнительная мембрана 7, прсд2 с 19244 Предмет изобретения Составитель Д. Родионова Редактор Е. Поздняк Текред А, А. Камышиикова Корректоры: А. Абрамова и М. КоробоваЗаказ 122/7 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий прси Совете Министров СССР Москва, Ж-З 5, Раушская наб., д. 4,5 Типография, пр. Сапунова, 2 3ставляющая собой, заслонку сопла 8, располо. женного в...

Номер патента: 290144

Опубликовано: 01.01.1971

Автор: Теренин

МПК: B64D 13/06, F16K 17/02

Метки: исполнительный, кланан, системы

...ц слишком тяжелой системы принудительного открытия клапанов с5 применением баллонов со сжатым воздухом.На чертеже показано предлагаемое устройство.Клапан содержит корпус 1, в проходномотверстии которого установлена крестовина 2с опорным диском 3, крышку 4, подпружннен 20цый запорный орган 5, подвешенный на эластичной мембране 6, разгрузочную мембрану7, укрепленную по периметру на запорном органе 5 ц на плоскости опорного диска 3. Опорный диск снабжен резьбовым хвостовнком 8,который пропущен через резьбовую втулку 9,установленную с возможцостью поворота восевое отверстие крестовины 2. На конце резь 30бовой втулки установлено колесо 10, напримерконическая зубчатая шестерня, входящее в за290144 Предмет изобретения 10 Составитель Д....

Номер патента: 290145

Опубликовано: 01.01.1971

Авторы: Ефимов, Лебедев, Романов

МПК: B64D 13/06, F16K 17/02

Метки: воздуха, давления, исполнительный, клапан, систем

...разделенной эластичной перегородкой (мембраной) на наружную и внутреннюю кольцевые камеры, причем наружная сообщена с гермокабиной, а стенка внугреццсйсделана выпуклой и перфорированной,На чертеже показано предлагаемое устройство,Исполнительный клапан включает корпус/, подпружцненньш запорцый орган 2, подвешенный на эластичной мембране т и расположенный ца выходе ограничитель расода, 5 выполненный в виде кольцевой камеры, герметично разделенной эластичной перегородкой (мемораной) / ца две камеры: наружную - Л и внутреннюю - Б. Наружная камера сооощена с гермокабиной, например че- О рез штуцер 6. Стенка 6 внутренней камеры Бсделана выпуклой ц перфорированной.Исполнительный клапан работает слелующцм образом.По мере подъема...

Номер патента: 293154

Опубликовано: 01.01.1971

Авторы: Лебедев, Романов, Федосеев

МПК: B64D 13/06, F16K 17/02

Метки: исполнительный, клапан, регулированиядавления, систем

...центра и корпусом,На чертеже показан предлагаемый исполнительный клапан.Исполнительный клапан содержит корпус 1, кольцевую мембрану 2 с подпружиненным пружиной 3 жестким центром 4, ко 10 торый жестко связан с запорным органом 5;седло б в виде пластины, связанное с корпусом шарниром 7, и упоры 8 и 9 на корпусе.Испо,тнительный клапан работает следующим образом.15 При превышении атмосферным давлениемгермокабинного давления на плоское седлодействует усилие, направленное на открытие.Г 1 од действием этого усилия седло поворачивается на шарнире и открывает проходное20 сечение клапана, обеспечивая тем самымбеспрепятственный доступ воздуха в кабину.При превышении гермокабинным давлениематмосферного седло опирается на упор 8,обеспечивая...

Номер патента: 293155

Опубликовано: 01.01.1971

Авторы: Маркин, Пушкин, Решетов, Русское, Симанин

МПК: F16K 17/02

Метки: всесоюзная, тентво"техш1едй

...в полость 11, которая через каналы 12 и 13 штока 14 и кольцевую камеру 15 соединена с полостью 16, а последняя через калиброванное отверстие 17 в поршне 18, полость 19 пневматического цилиндра и канал 20 - с атмосферой.Между торцом золотника 21 и стенкой 22 штока 14 установлена пружина 23. Камера 24 соединена каналом 25 в штоке 14 с полостью 19 пневматического цилиндра.Запорный клапан 26 крепится гайкой 27 к штоку 14. В канавки поршней установлены уплотнительные кольца, а,в канал 10 встроен обратный клапан, состоящий из шарика 28 и пружины 29. Канал 10 через обратный клапан соединен с каналом 30.Запорное устройство работает следующим образом.При подаче с пульта управления сигнала командный прибор соединяет канал 4, находящийся под...
