Амплитудный дифференциальный дискриминатор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

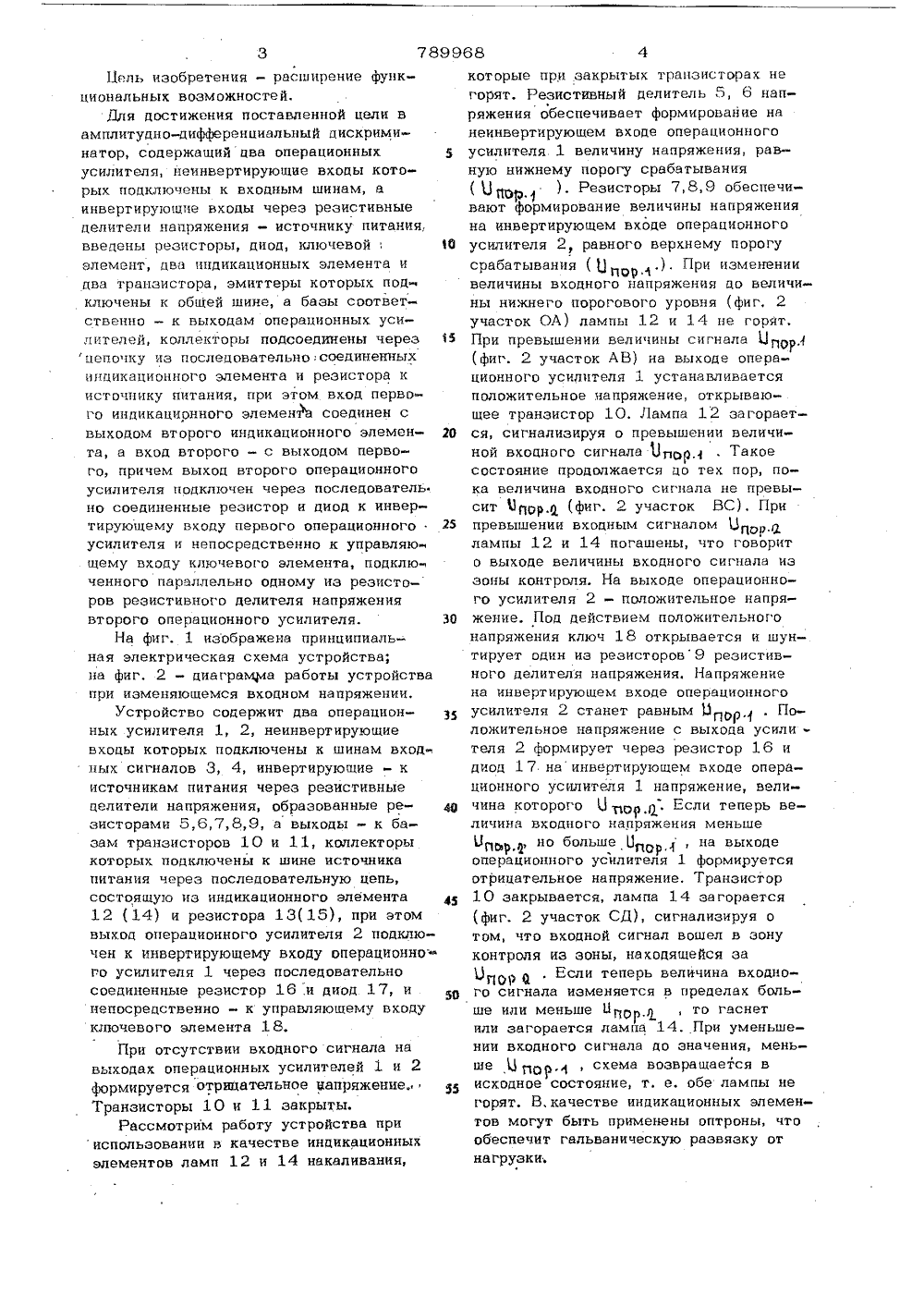

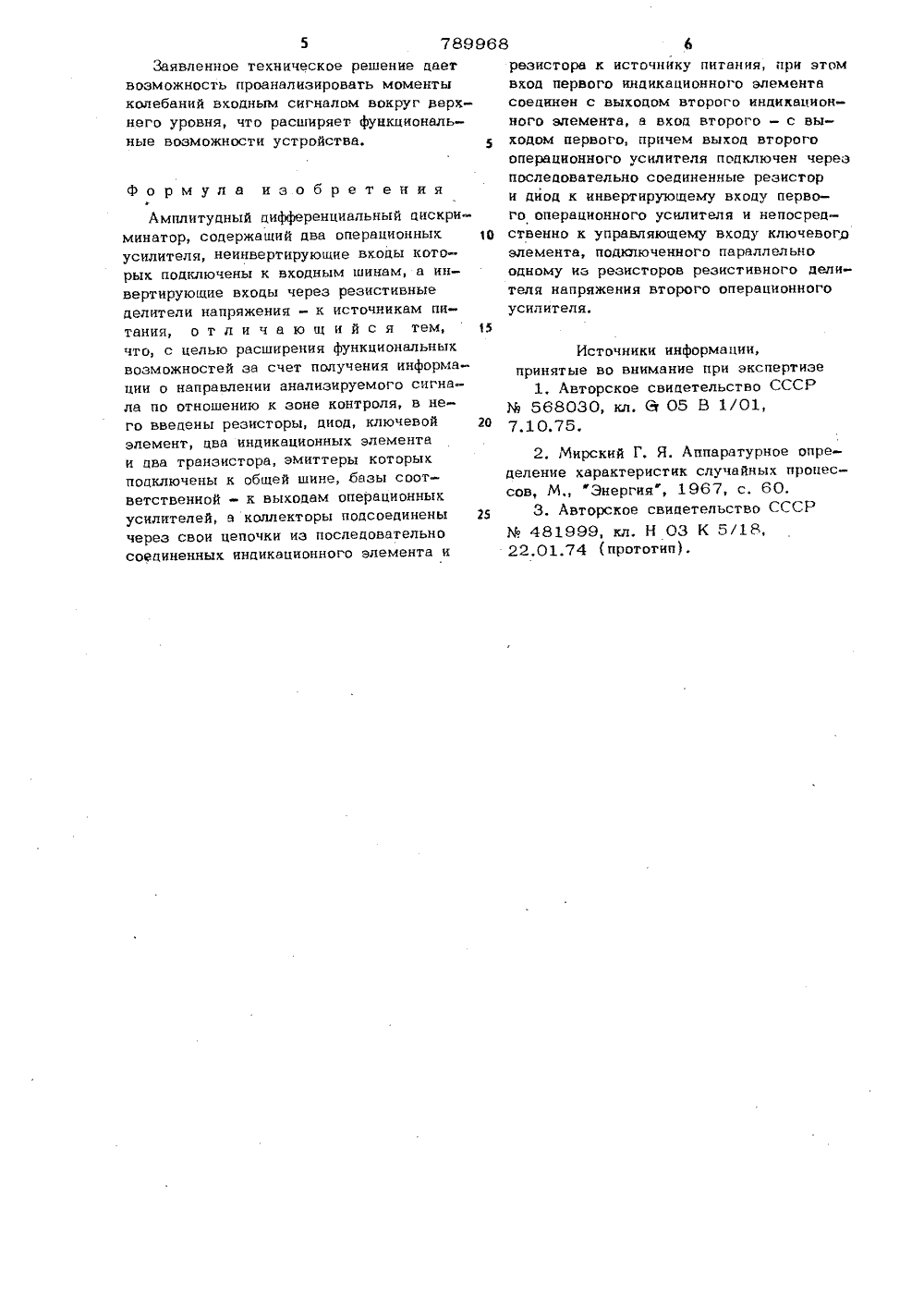

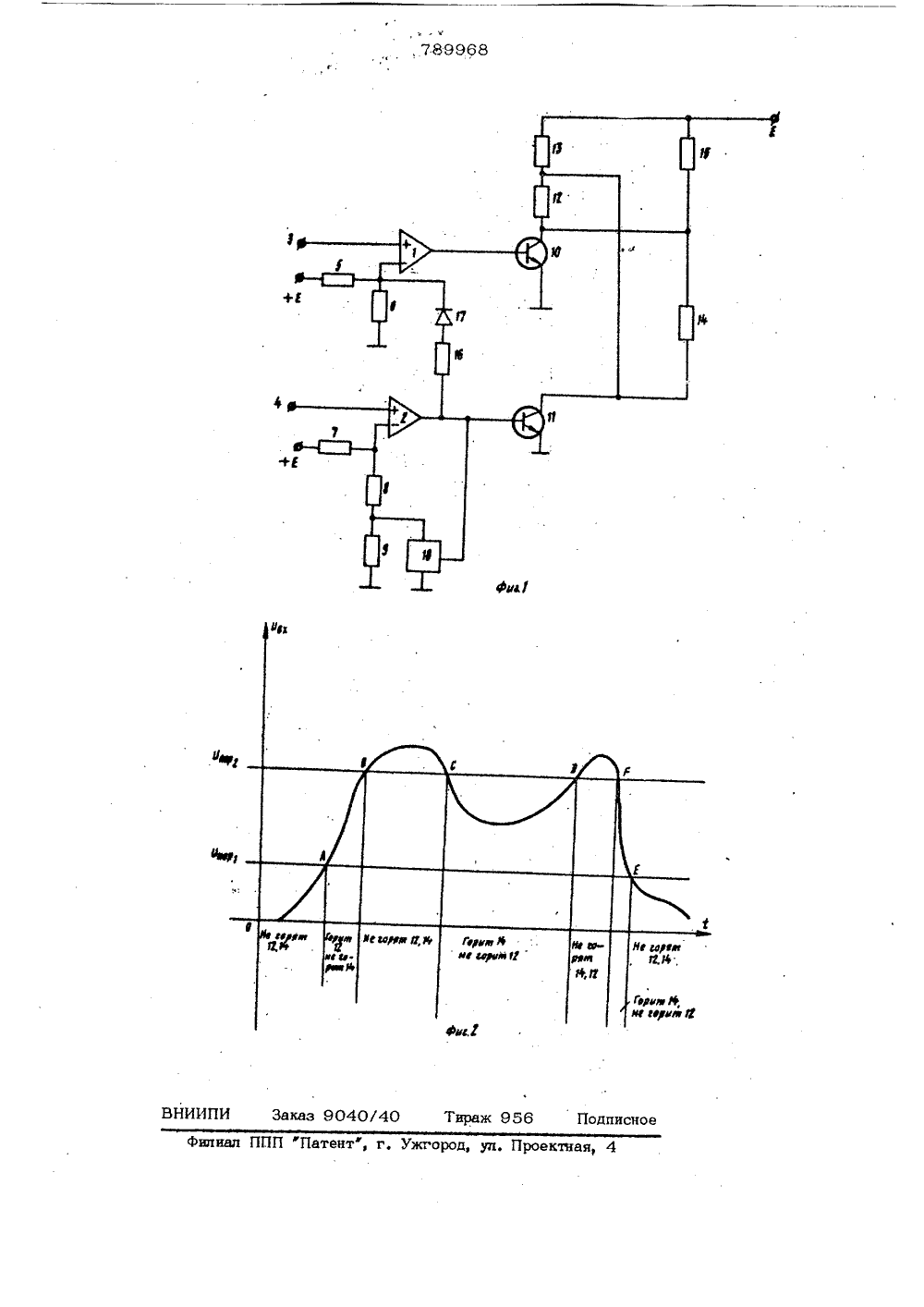

ОПИЮ -Е ИЗОБРЕТЕНИЯ Союз Советск ихСоциалистическикРеспублик 1789968 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(23) П риоритет Государстеенный комитет ло делам нэобретеннй н открытнйОпубликовано 23.12.80, Боллетень 47 Дата опубликования описания 25.12.80(54) АМПЛИТУДНЫЙ ДИффЕРЕНЦИАЛЬНЫЙДИСКРИМИНАТОР Изобретение относится к электронике автоматике и может быть использовано при построении различных систем автоматического управления, устройств автома-, тики, в устройствах допускового контро-т ля.Известны амплитудные дифференциальные дискриминаторы содержащие операционный усилитель, в цепь обратной связи которого включен двухсторонний огратО ничитель напряжения, а выход соединен с входом двухпорогового компаратора 1.Недостатками таких устройств являются то, что они обеспечивают возможность формирования зоны гистерезиса только при наличии положительного и отрицательного напряжений на входе, а также отсутствие информации о направлении изменения анализируемого напряжения по отношению к зоне анализа, т. е. о том, выше это напряжение зоны контра. ля или находится в ней.Известны также амплитудно-дифферен" циальные компараторы, содержащие компараторы верхнего и нижнего урорня, выходы которых подключены к входам блока вычитания Щ.Однако такие устройства не обеспечивают возможности получения информации о том, входит.ли контролируемое изменяющееся напряжение на входе в зону анализа или выходит из нее, минует ли величина входного напряжения верхнюю или нижнюю границу зоны.Известен амплитудно-дифференциальный дискриминатор, содержащий компараторы верхнего и нижнего уровня, выходы которых соединены с входами логи-, ческого устройства, выполненного на триггере ) 3. К недостаткам этих устройств надо отнести ограниченную функциональную возможность, вызванную отсутствием в них информации о том, входит ли величина входного анализируемого напряжения в зону контроля или выходит из нее,789968 Заявленное техническое решение дает возможность проанализировать моменты колебаний входным сигналом вокруг верхнего уровня, что расширяет функциональные возможности устройства,2, Мирский Г. Я. Аппаратурное определение характеристик случайных процессов, М"Энергия", 1967, с, 60.д 3, Авторское свидетельство СССРМ 481999, кл, И 03 К 5/18,22,01.74 ( прототип) . Формула изобретенияАмплитудный дифференциальный дискриминатор, содержащий два операционных усилителя, неинвертирующие входы которых подключены к входным шинам, а инвертирующие входы через резистивные делители напряжения - к источникам питания, отличающийся тем, что, с целью расширения функциональных возможностей за счет получения информации о направлении анализируемого сигнала по отношению к зоне контроля, в него введены резисторы, диод, ключевой элемент, два индикационных элемента и два транзистора, эмиттеры которых подключены к общей шине, базы соответственной - к выходам операционных усилителей, а коллекторы подсоединены через свои цепочки из последовательно соединенных индикационного элемента и резистора к источнику питания, при этомвход первого индикационного элементасоединен с выходом второго индикационного элемента, а вход второго - с выходом первого, причем выход второгооперационного усилителя подключен черезпоследовательно соединенные резистори диод к инвертирующему входу первого операционного усилителя и непосрец О ственно к управляющему входу ключевогрэлемента, подключенного параллельноодному из резисторов резистивного делителя напряжения второго операционногоусилителя.15 Источники информации,принятые во внимание при экспертизе 1, Авторское свидетельство СССР М 568030, кл. Ь 05 В 1/01,7. 1 О. 75.
СмотретьЗаявка
2739348, 21.03.1979
ПРЕДПРИЯТИЕ ПЯ А-1639
ЗАПОРОЖЕЦ АНТОН ВИКТОРОВИЧ, МАРКИН НИКОЛАЙ ИВАНОВИЧ, ЕГОРОВ ДМИТРИЙ ИВАНОВИЧ, ЛИЗУНОВ АЛЕКСАНДР ГЕОРГИЕВИЧ
МПК / Метки
МПК: G05B 1/01
Метки: амплитудный, дискриминатор, дифференциальный
Опубликовано: 23.12.1980
Код ссылки
<a href="https://patents.su/4-789968-amplitudnyjj-differencialnyjj-diskriminator.html" target="_blank" rel="follow" title="База патентов СССР">Амплитудный дифференциальный дискриминатор</a>
