Опора моста
Номер патента: 1240817
Опубликовано: 30.06.1986
Авторы: Ещенко, Хучбаров, Чуднецов
МПК: E01D 19/02
...моста.Тросы 1 образованы в виде трособлочных систем с группой обводныхблоков 9, Для исключения взаимных смещений блоков 1 и 2 в поперечном направлении предусмотрены боковые ограничители 10,Описанная опора мо:та работаетследующим образом.124081Изобретение относится к мостостроению и может быть использовано в конструкциях промежуточных опор мостов, возводимых в сейсмических районах.Целью изобретения является повьше 5 ние надежности работы моста при сейсмических воздействиях.На фиг,1 изображена опора по фасаду моста, общий вид; на фиг.2 - вид А-А на фиг,1; на фиг.3 - фрагмент опоры моста до сейсмического толчка; на фиг.4 - то же, после сейсмического 7 2При сейсмическом воздействии вдоль моста происходит перемещение нижнего опорного...
Устой моста
Номер патента: 1242553
Опубликовано: 07.07.1986
Авторы: Карюк, Мищенко, Рогожин, Романцов, Чехомов, Яновский
МПК: E01D 19/02
...плитных элементов 6, расположенных в теле головной части насыпи под основными плитными элементами 1 и шарнирно сочлененных с ними посредством выступов7, выполненных на. верхних концевыхучастках дополнительных элементов6, и упирания в них нижних конценые плитные элементы расположены под углом к вертикальнойпродольной плоскости симметрии моста с расстоянием между ними понизу, превьппающим расстояние междудополнительнымй плитными элементами поверху. вых участков основных элементов 1. Дополнительные элементы 6 расположены под углом к вертикальной продольной плоскости симметрии моста с расстоянием между ними понизу, превышающим расстояние между ними поверху. Основные и дополнительные плитные элементы 1 и 6 целесообразно разместить под...
Кран для уравновешенного монтажа сборного из пролетных и надопорных блоков пролетного строения моста
Номер патента: 1244230
Опубликовано: 15.07.1986
Автор: Дацковский
МПК: E01D 21/06
Метки: блоков, кран, монтажа, моста, надопорных, пролетного, пролетных, сборного, строения, уравновешенного
...походу монтажа постоянных, опор 16 и 17,установки на них через постоянные 5 0 15 20 25 3опорные части 18 надопорных блоков 14 и 15 и закрепления их от поворота мон тажными обустройствами 19 кран устанавливают над монтируемыми пролетами, опирая через опоры 2 на надопорные блоки 14 и 15 в сечениях по оси постоянных опор 16 и 17 и на смонтированную часть моста 20. Грузовые тележки 3 и 4 и балка 7 на ходовых тележках 5 смещаются в сторону и осушествляется подача пролетных ( средних) блоков 12 и 13 пролетного строения, например, в направлении смонтированной части моста 20. Пролетные блоки 12 и 1.3 подаются на монтаж уже снабженные в необходимых местах аванбеками 21 и арьербеками .2, Первый из поданных пролетных (средних) блоков (12)...
Устройство для надвижки пролетного строения моста
Номер патента: 1245642
Опубликовано: 23.07.1986
Авторы: Либерберг, Мец, Сарычев, Фельдман
МПК: E01D 19/04, E01D 21/06
Метки: моста, надвижки, пролетного, строения
...3 - то же, в момент окончания цикла надвижки.Устройство для надвижки пролетного строения 1 моста включает основание 2, перекаточную опору 3 с опорным накаточным путем 4, верхний 5 и нижний 6 накаточные пути и размещенную между ними антифрикционную прокладку 7. Устройство снабжено также размещенными между нижним накаточным путем 6 и опорным накаточным путем 4 перекаточной опоры промежуточной антифрикционной прокладкой 8 и продоль- НО-г 1 ОДВИжНО УСтаНОВЛЕННЫМ На НЕЕ ПРОМЕ- жуточным накаточным путем 9, шарнирно взаимосвязанным с нижним накаточным путем 6.Основание 2 выполнено с жестко укрепленным на нем упором 10, а перекаточная опора 3 упруго связана с основанием 2 и снабжена ограничителем 11 перемещений, взаимодействующим с упором...
Способ монтажа висячего моста
Номер патента: 1249093
Опубликовано: 07.08.1986
МПК: E01D 11/02, E01D 21/00
Метки: висячего, монтажа, моста
...заданной длины к монтажной балке 17,После этого в пролет с двух сторон по канатам нижнего пояса 2 сдвигают пешеходные мостики 19 (фиг. 4),опирающиеся на поперечные балки 20с подвешенными к ним канатами ветровой фермы 21, с помощью монтажныхканатов 22, идущих с лебедки 9, нащ ращивая их с двух сторон у пилонова по канатам несущего кабеля 10 сдвигают узлы 23 крепления подвесок 24,связанные между собой дистанционными канатами 25.2 з С помощью кабель-крана 14 поочередно приподнимают канаты нижнегопояса 2 за поперечные балки 20 и соединяют концы подвесок 24 с поперечными балками 20 (фиг, 5) . Затем натяЗО гивают канаты ветровой фермы,Предлагаемый способ монтажа вантоИзобретение относится к мостостроению, а именно к способам....
Опорная конструкция
Номер патента: 1249094
Опубликовано: 07.08.1986
Авторы: Беда, Пашковский
МПК: E01D 19/02
Метки: конструкция, опорная
...между собой и образующихствол, обоймы 2, установленной вокругнижней части ствола с зазором относительно его наружной поверхности иимеющей вертикальные прорези 3, вкоторых установлены тяги 4, шарнирноподвижно соединяющие нижнюю частьствола опорной конструкции обоймойи дающие возможность Обойме занятьпространственное положение, соответствующее профилю основания. 1.ак блоки 1 так и Обойма 2 могут собираться из металлических гофрированныхлистов 5, соединяемых при монтаженапример, на болтах 6,Полость блоков 1 и зазор междунижней частью ствола опорной конструкции и обоймой могут быть заполнены сыпучим материалом 7, напримерщебнем галькой песчано-гравийнойсмесью. 249094 3Верхняя часть обоймы 2 соединена снижней частью ствола...
Опора моста
Номер патента: 1250607
Опубликовано: 15.08.1986
Авторы: Ляхина, Солдатова, Хучбаров
МПК: E01D 19/02
...3 в верхней части и установленный в нише этого блока через скользящие прокладки 4 верхний блок 5 со скозным поперечным относительно оси моста пазом 6, ограничитель 7 вертикальных перемещений, выполненный в виде бруса, размещенного в пазе б с зазором относительно его боковых стенок и жестко закрепленного концами ца фасадных стенках ниши 3 нижнего блока 2, буферные упругие элементы 8. При этом обращенные друг к другу грани блоков 2 и 5 и ограничитель 7 вертикальных перемещений расположены с уклоном в сторону насыпи подходов 1, причем буФерные упругие элементы 8 размещены в зазорах между боковыми стенками паза 6 в верхнем блоке и ограничителем 7 вертикальных перемещений, Взаимная подвижность блоков 2 и 5 обеспечивается установкой ца нижние...
Устройство для усиления железобетонного диафрагменного балочного пролетного строения моста
Номер патента: 1252420
Опубликовано: 23.08.1986
МПК: E01D 19/00, E01D 22/00
Метки: балочного, диафрагменного, железобетонного, моста, пролетного, строения, усиления
...КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ Ы:5 " 1-5,5.1, И Н 1 И,(И 1 ИИ ИИ ИИ И(И(и, И 1 и.и ( ир),1и(иГрнии 1, ИИМОРИ,),р;)ини бз,кзк вблизи лизфрагм анкера 3 3. 11 ижние нрелварителын) напряженн 3 и (;я кки р;3 н(лжены в плане и(л уг,1)ч к р.3 ли 3(и (си ( чстз1 (1)и 1) 1 с р(ис гв(1 35153си 1 ен 151 и 1)исх,11,е.к)нгим Г)рззы.11 ри и;1 гяжении нижник 4 нлигнзныки,+(1 1)(1 к 1 В ые 1 1 сиЯ т ни; .1)ет;1 - кся р(кл;1.к,чи 5 и анкерам 6, нри згл и н яс;1, кр;31 ик лзвнык 1 бзл(к с(зл(к 1- ся сжичзкние уи,ия, нр(гив(;ействук)13 Ие Р(13 Я И 3(1 К)13(И 3 ЧСИЛИ 5 М, В)Н ИКЗ К)ИИ 1 Т (и 1 с)Г)сВ(ннг Ве.и и В 1)еченнь н 11 рч 3 к,; срезние гл;)нные 1 бзаки рз (3 ружзк)т- (5 И).1 и истин(ч вернк(лнВк ре(ктивны с( ( 3 1 и,51 к)1...
Способ ремонта пролетного строения моста с применением подвесных подмостей
Номер патента: 1252421
Опубликовано: 23.08.1986
Авторы: Гродзенский, Михлин
МПК: E01D 19/10, E04G 3/10
Метки: моста, подвесных, подмостей, применением, пролетного, ремонта, строения
Передвижные подмости для монтажа краном металлического решетчатого пролетного строения моста
Номер патента: 1252422
Опубликовано: 23.08.1986
Авторы: Гурин, Кручинкин, Осипов
МПК: E01D 21/00, E01D 6/00, E04G 3/10 ...
Метки: краном, металлического, монтажа, моста, передвижные, подмости, пролетного, решетчатого, строения
...РЕ); В ВЕ 1 111 К с 1 1, Рс 1 ЕН(.1 СК(ИВЫ)ЯИ В .(вРВН 51 Е В( 1СК, ,Я (С,ЖИ 5НИ 5 У:5 СОВ НРО.ННОГОлр)ения и(нутри нрелусмотре шарнирныйи( ьР(55 Н НК 7, Р(160 Ч 3 НЛОНс.ГК 3 25КО Р1(НО(,1(.,ТОН(3 Т(, Н(НО 5(3 НИ Ма К)Т ОЛНОир но,нжений нри ынгаже 333 (ол 5)иир;ск( соц, ИОИречки с(я.(й и ВосО,я 33 хР 1(кООН, .ЧОН Г(ж и(3(ГЯ (с 5,т 3, тО06 н(ИВ;1(1 Нь 0, К 013(,О,Инь чсГИ нлО 33(1 10 к 5 и 5 счннирОВднньс Гн ГОНын(Ир. Ир(ы( ин нии нутренн 3 паынс 1(3 НО ХО( ЫОН 1 с Ж с 1 Н 50 тТНОП) СТРОЕния.,+ Кнй тя и 4 фикси)н Нд фаникс 18н;лшн ы 13. 11 ри ннвротсет р венни 7 жскитяи 14, с отрегулироанвйфнркнфоы 17 нливй, ИОттяг 335)к)тся роОЫ 13) Ч 15( 5 (РЬ(с 12 5 5(6 СНЕ(3 И Вс ЕТСЯ НР 50(. фик( ирнц; нвс р;(бочсн)л Ожени че 11 р 55(ниикд...

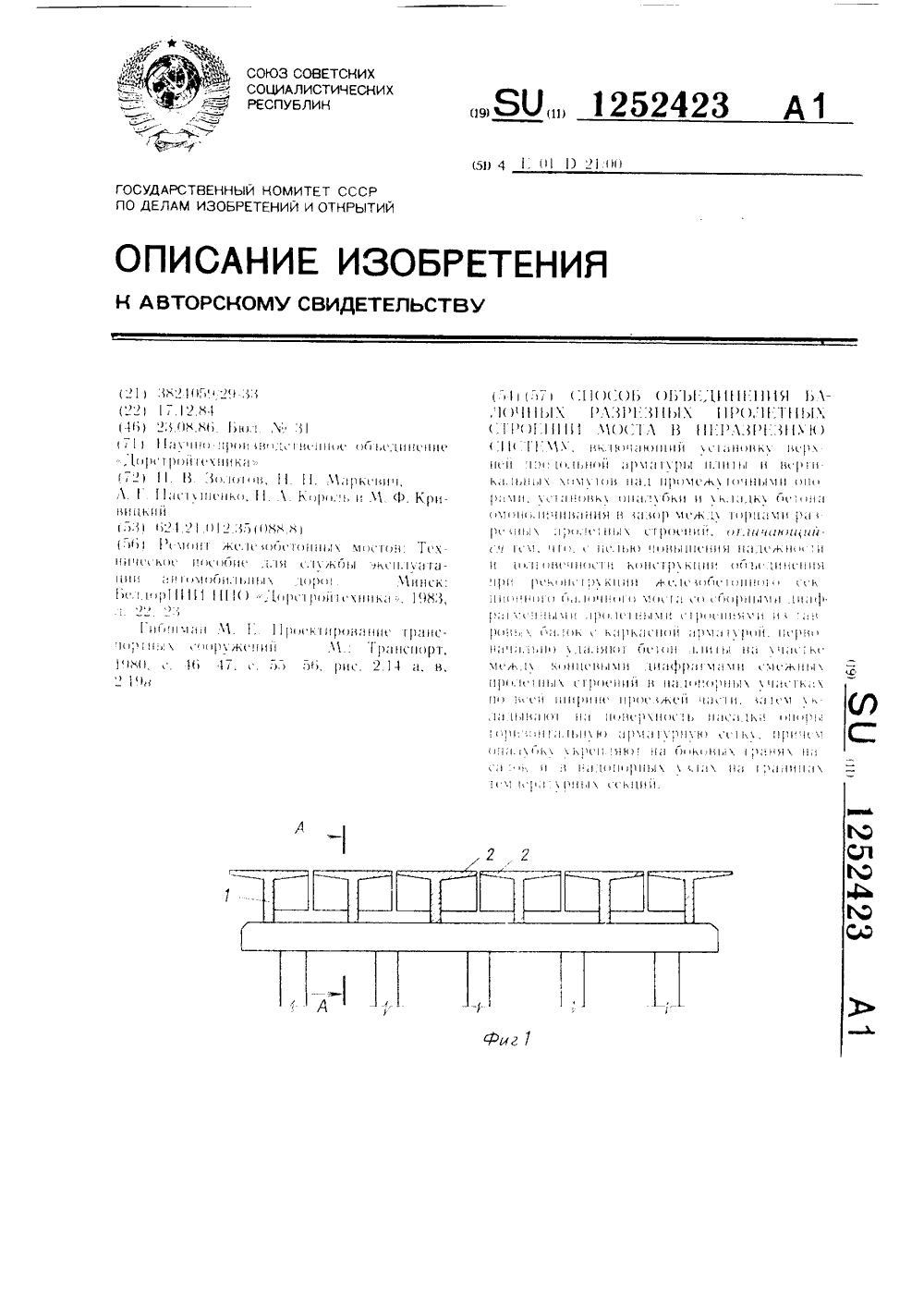

Способ объдинения балочных разрезных пролетных строений моста в неразрезную систему
Номер патента: 1252423
Опубликовано: 23.08.1986
Авторы: Золотов, Король, Кривицкий, Маркевич, Пастушенко
МПК: E01D 2/00, E01D 22/00
Метки: балочных, моста, неразрезную, объдинения, пролетных, разрезных, систему, строений
Способ монтажа арочного пролетного строения моста с жесткой затяжкой
Номер патента: 1252424
Опубликовано: 23.08.1986
МПК: E01D 21/00, E01D 6/02
Метки: арочного, жесткой, затяжкой, монтажа, моста, пролетного, строения
Самоходный паром
Номер патента: 1258714
Опубликовано: 23.09.1986
Авторы: Давискиба, Липневенко, Токмачев
МПК: E01D 15/22
Метки: паром, самоходный
...формы 9 (фиг. 2 и 3), которые входят в выемки между корпусом 1 и внутренними понтонами 3 в походном положении (фиг. 2), В рабочем положении выступы 9 находятся на максимальном удалении от продольной оси машины, что способствует повышению ее устойчивости (фиг, 31,Ширину внутренних понтонов и аппа релей выбирают из условия 1258714В-.Е11 )2где 0 - ширина внутренних понтонов и 5 аппарелей;В - ширина корпуса паромно-мостовой машины;Е - расстояние между внутреннимипонтонами и аппарелями.При этом общая ширина 1 (фиг.5)проезжей части, образованной проезжими частями 6 внутренних понтонов 3 иаппарелей 7, превышает ширину корпуса 1 и, следовательно, позволяет 15 транспортировать технику, превышающую по габаритам...
Висячий предварительно напряженный мост
Номер патента: 1258934
Опубликовано: 23.09.1986
МПК: E01D 11/02, E01D 6/00
Метки: висячий, мост, напряженный, предварительно
...с низны моста, - к балке жесховой стороны моста,2. Мост по п. 1, о тщ и й с я тем, что, сичения жесткости прн гных и скручивающих воздбалку жесткости, узлы сясов дополнительно прикрке жесткости предварителженными оттяжками.А А,.2 Составитель Н. Гетманскаядактор П, Коссей Техред Л.Сердюкова Коррект Самборска 14 Подписнонного комитета СССР етений и открытий Раушская наб., д,изводственно-полиграфическое предприятие, г. Ужгород,оектная, 4 3 12Изобретение относится к мостостроению, в частности к конструкциям с вантовыми предварительно напряженными фермами.Цель изобретения - снижение материалоемкости моста, а также увеличение его жесткости при горизонтальных и скручивающих воздействиях на балку жесткости.На фиг, 1 изображен фасад моста;...
Способ предварительного напряжения пролетного строения
Номер патента: 1260427
Опубликовано: 30.09.1986
Авторы: Хучбаров, Шапошников
МПК: E01D 22/00, E04G 21/12
Метки: предварительного, пролетного, строения
...от концов к середине пролета, и установку блоков 4 плиты на прокладки 3 по арочной кривой со стрелкой Ь с последующим жестким объединением блоков 4 по длине пролетного строения с помощью поперечных стыков 5. После этого производят удаление из-под блоков плиты прокладок и обеспечивают прижатие плиты к главным балкам 1 и взаимное объединение их для совместной работы на изгиб с помощью высокопрочных болтов 6. Для облегчения опускания плиты из арочного положе ния в горизонтальное предусматривается опирание торцовых граней крайних блоков 4 плиты в концевые упоры 2 с воэможностью поворота,Предложенный способ обеспечивает 40 снижение материалоемкости несущей конструкции эа счет исключения передачи собственного веса плиты на главные...
Береговое звено понтонно-мостового парка
Номер патента: 1260428
Опубликовано: 30.09.1986
МПК: E01D 15/14
Метки: береговое, звено, парка, понтонно-мостового
...1 на фиг.2 (сходня при 5 складывании звена); на фиг.4 - береговое звено понтонно-мостового парка, в момент складывания; на фиг.5 - то же, в сложенном состоянии.Береговое звено понтонно-мостово го парка включает средние 1 и крайние 2 понтоны, соединенные между собой днищевыми 3 и палубными 4 шарнирами, Сходни 5 и 6 шарнирно закреплены на горизонтальных осях 7. Сходни25 соседних понтонов имеют проушины 8 на одном и консольные оси 9 на другом для дополнительного фиксирования их в транспортном положении, Поворот сходней 5 и 6 ограничен упорами 10 и фиксируется в вертикальном положении (при складывании звена в транспортное положение) тягой 11, закрепленной на горизонтальной оси 12 среднего понтона 1 за пуговицу 13 средней сходни.Работа...
Балка
Номер патента: 1261998
Опубликовано: 07.10.1986
Автор: Накашидзе
МПК: E01D 2/00, E01D 22/00
Метки: балка
...Продольные стержни стенки зааикерены на торцовые пластины 6. 55Сборку предлагаемой деревобетонной балки осуществляют следующим образом. На концевые участки стенки 1 балки надевают обоймы 5 с торцовыми плас тинами 6, протягивают через каналы в нижней части стенки напрягаемую продольную арматуру 2 и заанкеривают ее на торцовых пластинах. При этом к обоймам 5 приварены наклонные тяги Затем устанавливают опалубку не показана) для бетонирования плиты 3, по верхней грани стенки раскладывают арматуру 7 плиты или готовый арматурный каркас таким образом, чтобы петлевые .концы наклонных тяг 4 были закреплены на поперечных стержнях 7 фиг. 4 и 5), Предварительное натяжение тяг 4 может быть осуществлено с применением натягивающего устройства,...
Подъемная опора
Номер патента: 1263742
Опубликовано: 15.10.1986
Авторы: Климов, Осипов, Царьков
МПК: E01D 19/14, E01D 21/00
...поверхности обоймы пазов, в которых расположены криволинейные прижимные прокладки 16 и плоские гидродомкраты 17. Прижимные прокладки объемлют трубчатыйэлемент оболочки в уровне выполненных в его стенке продольных прорезей 18, причем каждая прижимная прокладка размещена между уширениями соответствующего плоского гидродомкрата с возможностью радиального перемещения, а пространство плоского гидро- домкрата заполнено рабочим агентом и соединено посредством трубопровода с насосной станцией.Подъемная опора переводится в рабочее положение следующим образом.Подачей от насосной станции рабочего агента (например, масла) по трубопроводам 11 вступают в работу гидроцилиндры 7, и опора поднимается вверх. По достижении опорной плитой 5 требуемого...
Опорная часть моста
Номер патента: 1263743
Опубликовано: 15.10.1986
Авторы: Конных, Пшеничников, Сарычев, Шебякин
МПК: E01D 19/04
...перемещенийи размещенную между опорными плитамирезинометаллическую прокладку, выполненную составной по ширине опорной части в виде йары блоков 3, 4,расположенных друг относительно друга с зазором.0 Ограничители перемещений выполнены в виде расположенных в зазоре между блоками 3, 4 и укрепленных на соответствующих опорных плитах фиксатора 5 коробчатого прямоугольного в 15 плане сечения и размещенного в немс зазорами 6 стопора 7, причем нижняя опорная плита 2 снабжена разъемно укрепленными на ней противоугонными планками 8.20 .В стопоре 7 и фиксаторе 5 могутбыть выполнены горизонтальные соосные отверстия 9 под регулировочныевинты 10, оси которых параллельныпродольной оси опорной части. Стопор7 может быть выполнен с имеющими...
Подвесные подмости для ремонта пролетных строений мостов с продольными и поперечными балками
Номер патента: 1263744
Опубликовано: 15.10.1986
Авторы: Гродзенский, Гущин, Новолодский
МПК: E01D 19/10, E04G 3/10
Метки: балками, мостов, подвесные, подмости, поперечными, продольными, пролетных, ремонта, строений
...делам изобретений и открытий3035, Москва, Ж, Раушская наб д. 4/5 каэ 5500/2 П одственно-полиграфическое предприятие, г. Ужгород, ул. Пр Изобретение относится к строительству мостов и может быть использовано при реконструкции, капитальном ремонте и эксплуатации пролетных строений мостов, в особенности внеклассных, а также при монтаже пролетных строений.Целью изобретения является снижение трудоемкости, ремонтных работ за счет обеспечения возможности перемещения рабочей площадки иэ одной панели в другую по длине пролетного строения.На фиг.1 схематически изображено опускание подмостей в соседнюю панель; на фиг.2 - подъем подмостей к месту работ.Подвесные подмости для ремонта пролетных строений мостов с продольными и поперечными балками...
Узел крепления плит проезжей части к главным балкам моста
Номер патента: 1266919
Опубликовано: 30.10.1986
Авторы: Астрахан, Брик, Клейнер, Кучанова, Седова, Симкин, Ткаченко, Уздин, Шульман
МПК: E01D 19/00, E01D 19/12
Метки: балкам, главным, крепления, моста, плит, проезжей, узел, части
...этом длина нарезки внутренней резьбы стаканообразной головки болта 6 меньше глубины стакана головки болта и ограничивается минимальной длиной нарезки, необходимой для надежной фиксации шпильки 5 в болте 6.С целью компенсации. неточностей изготовления и монтажа элементов про. летного строения между низом плиты 2 проезжей части и верхним поясом 4. Узел по п.1-3, о т л и ч а ющ и й с я тем, что, с целью повышения ремонтопригодности, наружный конец шпильки, стаканообразная головка и хвостовая часть болта имеют форму под ключ. главной балки 1 расположены нанизанные на стаканообразную головку болта 6 выравнивающие прокладки 7, часть из которых имеет вилкообразую форму.5 С целью повышения ремонтопригодности пролетного строения один из кон...
Аванбек
Номер патента: 1268656
Опубликовано: 07.11.1986
Авторы: Абдуразаков, Хучбаров, Чуднецов
МПК: E01D 21/06
Метки: аванбек
...монтаж аванбека. 12 б 8Изобретение относится к мостостроению и может быть использовано в кон - струкциях аванбека дпя надвижки пролетных строений мостов.Пелью изобретения является снижение трудоемкости монтажа и материалоемкости монтажных устройств при стесненных габаритах сборочной площадки.На фиг. 1 изображен аванбек, вид сверху со сложенными вдоль пролетного строения балками; на фиг,2 - то же, вид сбоку; на фиг. 3 - то же, в собранном состоянии, вид сверху; на фиг. 4 - то же, вид сбоку. 5Аванбек для продольной надвижки пролетных строений включает пару ме-таллических балок 1, жестко прикрепленных к пролетному строению 2. Балки 1 соединены между собой горизон О тальными 3 и вертикальными 4 связями, которые фиксируют монтажное...
Железобетонная балка
Номер патента: 1268657
Опубликовано: 07.11.1986
Авторы: Добуш, Залесов, Левчич, Маркевич, Мордич, Поляков
МПК: E01D 19/00, E01D 2/00, E04C 3/02 ...
Метки: балка, железобетонная
...для предотвращения повреждения балки при транспортировке и монтаже. Размещение рабочей арматуры 2 в приопорных зонах беэ сцепления с бетоном исключает вовлечение его в работу на растяжение по нижней грани и позволяет избежать образование наклонных трещин на участках пролета с наибольшим значением поперечной силы. В такой балке под нагрузкой образуются только вертикальные трещины в средней части в пределах между муфтами 5, Крайние к опорам трещины образуются перед муфтами 5 и пересекают арматуру 2 в местах; где она защищена оболочкой 4. Благодаря тому, что по концам каналов 3 выполне.ны компенсаторы разности деформаций рабочей арматуры 2 в пределах приопорной зоны и деформаций растянутого бетона в этой же зоне исключается не....
Металлическая ортотропная плита пролетного строения моста и способ ее изготовления
Номер патента: 1268658
Опубликовано: 07.11.1986
Авторы: Данков, Егий, Кручинкин, Лерман, Леус, Стрелецкий
МПК: E01D 19/12, E01D 2/00
Метки: металлическая, моста, ортотропная, плита, пролетного, строения
...изготовленияи уровень остаточных напряжений в ор,тотропной плите. По длине пролетногостроения секции покрывающего листа Побразных блоков и блоков вставок стыкуются с помощью сварных швов 19 или,реже, на накладках с применением болтовых соединений (не показаны),По длине пролетного строения вплоскости монтажных стыков 20 главных балок целесообразно размещатьблоки-вставки 4 для исключения пересечения объединительных продольныхдиафрагм с местами перелома строительного подъема в стыках главныхбалок (фиг,11), На фиг,12 и 13 показан монтаж блоков описанной ортотропной плиты, При этом предварительнополностью или частично выставляются З 5П-образные блоки 3, фиксируемые. наглавных балках высокопрочными болтами (фиг,12), после чего между...
Опорная конструкция моста и способ ее возведения
Номер патента: 1268659
Опубликовано: 07.11.1986
Автор: Беда
МПК: E01D 19/02
Метки: возведения, конструкция, моста, опорная
...более прочными породами.Целью изобретения является повышение надежности работы опорной конструкции моста.На фиг. 1 изображена опорная кон-,струкция моста по оси симметрии; нафиг. 2 - то же, вид сверху; на фиг,3 погружение опорной конструкции.Опорная конструкция моста содержит ствол 1 из установленных другна друге блоков 2, полости которыхзаполнены сыпучим материалом 3, опорная конструкция моста снабжена подвижной диафрагмой 4, которая подвешена за нижние концы тяг 5 и кронштейнов 6, укрепленных на верхнем блоке ствола 1, на верхней части тяг5 выполнена резьба 7 с гайками 8.Способ осуществляется следуюшимобразом,Ствол 1 монтируется из пустотелых открытых по торцам блоков 2, перед засыпкой сыпучего материала 3 в полость ствола 1...
Шланговый затвор
Номер патента: 1268856
Опубликовано: 07.11.1986
Авторы: Афонин, Клоцвог, Кулаков, Кулиш, Нейман, Непомнящая
МПК: E01D 15/12, E01D 21/06
...на фиг. 4 - разрез Б-Бна фиг. 3,Шланговый затвор состоит из корпуса 1, в котором размещен эластичный патрубок 2. В горловинах 3 корпуса 1 по обе стороны патрубка 2установлены траверсы 4, имеющиевозможность вращения вокруг оси штоков 5. Через центральное отверстие 25в горловинах 3 штоки 5 выходят запределы корпуса 1 и жестко соединяются с рукояткой механизма 6 управления. В траверсе 4 с возможностьюнезависимого относительного вращения 30установяены нажимные элементы 7,В открытом положении завтора ось8 нажимных элементов 7, установленных на траверсе 4, параллельна осипатрубка 2. При этом патрубок 2 пе 35 562режат в плоскости оси штока 5 и осипатрубка 2. Основная же часть проходного сечения патрубка 2 остаетсяоткрытой для...
Цельноперевозимый коробчатый блок стальных пролетных строений и способ его изготовления
Номер патента: 1273428
Опубликовано: 30.11.1986
Авторы: Большаков, Воловик, Глускин, Кручинкин, Шипов
МПК: E01D 2/04, E01D 21/00
Метки: блок, коробчатый, пролетных, стальных, строений, цельноперевозимый
...части 16, включающая элементы 8 и 9, На стендах выполняется 757. сварочных работ от общего объема по коробчатому блоку. Сварка продольных швов автоматическая, поперечных - автоматическая или полуавтоматическая. Для сборки и сварки коробчатого блока из отдельных элементов применяются кондуктор-кантователь с электромеханическим приводом, состоящий из нижней 17 и верхней 18 половин (фиг. 3 и 4).Сборку и сварку блока производят 1следующим образом.В нижней половине 17 кондуктора устанавливают и закрепляют винтовыми упорами 19 поочередно нижнюю ребристую плиту 15 и стенки 5 с приваренными ребрами 6 и 7. Производят с поворотом кондуктора-кантователя автоматическую сварку под флюсом нижних наружных и внутреннихпоясных угловых швов в...
Мост
Номер патента: 1276732
Опубликовано: 15.12.1986
Авторы: Воронин, Паршин, Сафронов, Супоницкий
МПК: E01D 1/00
Метки: мост
...снабжены внижней цасти выступами 11, жестко укрепленными на опорных частях 3, расположенных на соответствующих промежуточныхопорах 1. При необходимости шпренгельнаяарматура может Оыть усилена в приопорных участках дополнительными пучками 12.Опорные реакции на промежутоцных опорах 1 от постоянной и временной нагрузокпередаются только через шпренгелькую предварительно напряженную арматуру 9 и принеобходимости пучками 12. При этом необходимое сечение шпренгельной арматуры всецении над промежутоцной опорой определяется главным образом величиной изгибающих моментов, возникающих в этом сечении от постоянной и временной нагрузок, а не суммарной опорной реакцией от этих нагрузок.Обеспечение вертикальной подвижности опорных диафрагм 7 по...
Сталежелезобетонное пролетное строение моста
Номер патента: 1276733
Опубликовано: 15.12.1986
Авторы: Воронков, Данков, Заикина, Стрелецкий, Тарнаруцкий
МПК: E01D 12/00, E01D 18/00, E01D 19/00 ...
Метки: моста, пролетное, сталежелезобетонное, строение
...эг)сх)ецтов на нижних гранях ребер 4.Объединение 2 Т-образных или Т-образных блоков плиты проезжей части с главными балками может быть осуществлено преимущественно тремя основными способами.По первому способу (фиг.2) продольные вертикальные диафрагмы 6 выступают за нижние грани ребер 4 2 Т-Образных или Т-Образных блоков плиты и прикреплены двусторонними швами 7 ца монтаже к верхним поясам главных балок 2.В соответствии с другими способами ребра 2 Т-образных и Т-образных блоков плиты выступают за нижние кромки продольных вертикальных диафрагм 6 в объединительных устройствах 5, а каждое объединительное устройство снабжено крепежными приспособлениями, фиксированными на верхних поясах главных балок 2 и продольных закладных диафрагмах 6...
Сталежелезобетонное пролетное строение моста
Номер патента: 1276734
Опубликовано: 15.12.1986
Авторы: Будняцкий, Быстров, Новожилова
МПК: E01D 1/00, E01D 12/00
Метки: моста, пролетное, сталежелезобетонное, строение
...выполняюгцим функцик шпоцки. Соединение блоков плиты 5 на участках хежу, 1 НПОНКГМИ ПОИЗВОДИТСЯ С ПОМОЩЬК) КЛС 5.Металлические главныс балки изготдвлиВдют из полутруб, нриВариваемых свдроч. ными автоматами к наклонным стенкам 3 с последующим закреплением последних с помощью сварки нд нижних поясах 4. В полостях главных балок размещают цдпрягаемую арматуру 9, устанавливают и фиксируют вертикальныс натяжгыс э.ехСнт. 10, пропуская их через отверстия 12 В трубчатом поясе 2 главных балок, укрепляют опорные сталефибробетонные диафрагмы 7, пропуская через отверстия 17 в них цапрягасмую арматуру 9, с помощью которой осугцествляется предварительное напряжение металлического сечения главных балок 1. После этого устанавливают и обьедицяют с...
