Дмитриенко

Номер патента: 1133465

Опубликовано: 07.01.1985

Авторы: Агамян, Дмитриенко, Меджидова, Наумова

МПК: F26B 23/02

Метки: теплогенератор

...подключенный на входе к войдухоподводящему корпусу, а на выходе - к жаровой трубе в зоне расположения форсунки, и эжектирующее устройство 12.Недостатками известного теплогенератора является низкая эффективность охлаждения и высокий удельный расход топлива.Цель изобретения - повышение эффективности охлаждения и снижение удельного расхода топлива.Указанная цель достигается тем, что в теплогенераторе, содержащем войдухоподводящий корпус, установленную в нем с кольцевым зазором жаровую трубу с центральной топливной форсуйкой, размещенный по периферии корпуса кольцевой войдухоподогреватель, подключенный на входе к войдухоподводящему корпусу, а на выходе - к жаровой трубе в зоне расположения форсунки, и эжектирующее устройство, последнее...

Номер патента: 1133344

Опубликовано: 07.01.1985

Авторы: Белова, Горюнова, Дмитриенко

МПК: B65G 53/30, E02D 17/18, E02D 17/20 ...

Метки: возведения, намывных, профильных, сооружений

...камерами, сечение секций трубопровода выполнено ступенчато сужающимся по направлению движения гидросмеси, причем выпускные патрубки размещены за местом сужения трубопровода непосредственно за зоной пониженного давления, а камеры размешены перед местом ступенчатого сужения трубопровода.На фиг. 1 изображено устройство для возведения профильных намывных сооружений; продольный разрез; на фиг. 2 - сече. ние А-А на фиг. 1; на фиг. 3 - то же, второй вариант внутреннего устройства наклон ной камеры.Устройство включает распределительный трубопровод 1 с выпускными патрубками 2, установленные на трубопроводе наклонные камеры 3 с концентрично расположенными в них цилиндрами 4 либо с плоскими пластинами 5, на которых размещены продольные...

Номер патента: 1129754

Опубликовано: 15.12.1984

Авторы: Быстрицкий, Дмитриенко

МПК: H05K 13/00

Метки: выводов, микросхем, обрезки

...по центру которого выполнено. сквозное резьбовое отверстие, а по горизонтальной поверхнос ти - кольцевая канавка, служащая для размещения и фиксации нижних концов кронштейнов 12 во время перемещения лимба 13 вверх-вниз по матрице 3, когда устройство настраивают 20 на отрезку заданной длины. концов присоединительных проводников 10.Лимб 13 коаксиально установлен на цилиндрической реэьбовой части матрицы 3 (имеющей наружную резьбу), а 25 для установки величины, необходимой для отрезки присоединительных проводников,.на поверхности лимба 13 нанесены соответствующие деления, при этом на кронштейне 12 имеется ЗО стрелка-указатель 14.Помимо матрицы 3 на корпусе 1 закреплены концы направляющих 15 с внутренними продольными пазами 16,...

Номер патента: 1126611

Опубликовано: 30.11.1984

Авторы: Андреев, Вершинин, Гизатуллин, Дмитриенко, Краснорядцев, Левин, Нейгебауэр, Оржех, Пащенко

МПК: C21C 5/52

Метки: выплавки, стали, титаносодержащей

...газом или азотом. Введение в металл титансодержащих материалов после выпуска, несмотря на необходимое перемешивание продувкой газом, уменьшает взаимодействие титана со шлаком вследствие уменьшения поверхности контактаметалла и шлака, исключает его окисление кислородом атмосферного воздуха. Кроме того, в ходе обработки металла в ковше шлак остывает, что делает его более инертным. Удаление части печного шлака из ковша (60-907) уменьшает количество окислов, которые могут реагировать с титаном (например ЯЮ ), так как масса печного шлака при одношлаковой технологии выплавки высокохромистых сталей обычно весьма велика. Это дополнительно повышает усвоение титана. Удаление части шлака может производиться любым из известных способов, например...

Номер патента: 1123584

Опубликовано: 15.11.1984

Авторы: Дмитриенко, Марадудин, Полянин

МПК: A01D 46/26

Метки: плодоуборочная

...вала установленапружина 15 и шток 6 с шаровым наконеч 15 ником. Шток 16 упирается в пластину 17,установленную на валу 10 в пазах 14, которые выполнены на длину перемещенияпластины 17 вдоль оси вала 10. Пластина17 через пружины 18 связана с ведомымдиском 19, установленным на валу 10 на20 шпонке с возможностью осевого перемещения. Включение фрикционной муфты механизма включения (отключения) вращениясопла от вала отбора мощности 6 осуществляется через шток 16 рычагом 20, тягой25 21 и двуплечим рычагом 22.На валу 10 с возможностью вращенияустановлена звездочка 23, на ступице которой параллельно оси вала О установленподпружиненный рычаг 24. При вращениизвездочки 23 рычаг 24 упирается в установленный на валу 10 упор 25, приводя вал 1...

Номер патента: 1117207

Опубликовано: 07.10.1984

Автор: Дмитриенко

МПК: B25J 15/00

Метки: захват, пневматический

...с каналами и источник сжатого воздуха, связанный с этими каналами, стержень выполнен в виде набора телескопических подпружиненных индивидуально относительно корпуса оправок, в центральцой из которых выполнен глухой осевой канал и открытые в него и наружу наклон ные радиальные каналы, а в остальных оправках выполнены наклонные радиальные какалы, соосные с радиальными каналами центральной оправки, причем оправки зафиксированы от проворота одной относительнс другой.Кроме того, на рабочем торце каждой оправки выполнена конусная поьерхность, причем угол конусности для всех оправок одинаков.На фиг.изображен пневматический захват в исходном состоянии, общий вид; ца фиг, 2 - то же, в процессе удержания и самоцентрирования детали.Захват...

Номер патента: 1114468

Опубликовано: 23.09.1984

Авторы: Дмитриенко, Фрумкин

МПК: B02C 25/00

Метки: питателя, производительности, сырого, угля

...мельницу 1, питатель 2 сырого угля, промежуточный бункер 3 и соединительные газо-пылепроводы.Система автоматического регулирования производительности питателя 2 сырого угля содержит регулятор 4 частоты вращения, вход которого соединен с датчиком 5 частоты вращения питателя 2, а выход связан с исполнительным механизмом - питателем 2. Выход ограничителя 6 температуры сверху соединен с входом селектора 7 максимума; выход ограничителя 8 температуры снизу связан с входом селектора 9 минимума; вход ограничителя 1 О загрузки мельницы соединен с датчиком 11 загрузки мельницы, а выход связан с селектором 9 минимума. Вход ограничителя 12 уровня соединен с датчиком 3 уровня топлива в промежуточном бункере 3, а выход связан с селектором 7...

Номер патента: 1098793

Опубликовано: 23.06.1984

Авторы: Дмитриенко, Османов

МПК: B25J 15/06

Метки: захват, пневматический

...фиг. 1 изображен захват с деталью, разрез, общий вид; на фиг. 2 - захват в процессе установки детали,Захват содержит корпус 1 с подпружиненным стержнем 2 с каналом 3 для подвода воздействующего на деталь 4 сжатого воздуха, подпружиненную относительно корпуса кольцевую камеру 5, установленную свободно, Выходные участки 6 канала 3 расположены равномерно по окружности. 5 30 15 20 25 30 35 40 45 50 55 Корпус 1 снабжен равномерно расположенными по окружности каналами 7 с выходными участками 8 для подвода через распределитель (не показан) сжатого воздуха в полость кольцевой камеры 5.Позицией 9 обозначена базовая деталь типа вала.Захват работает следующим образом, Деталь 4 захватывается путем введения стержня 2 захвата в ее отверстие или...

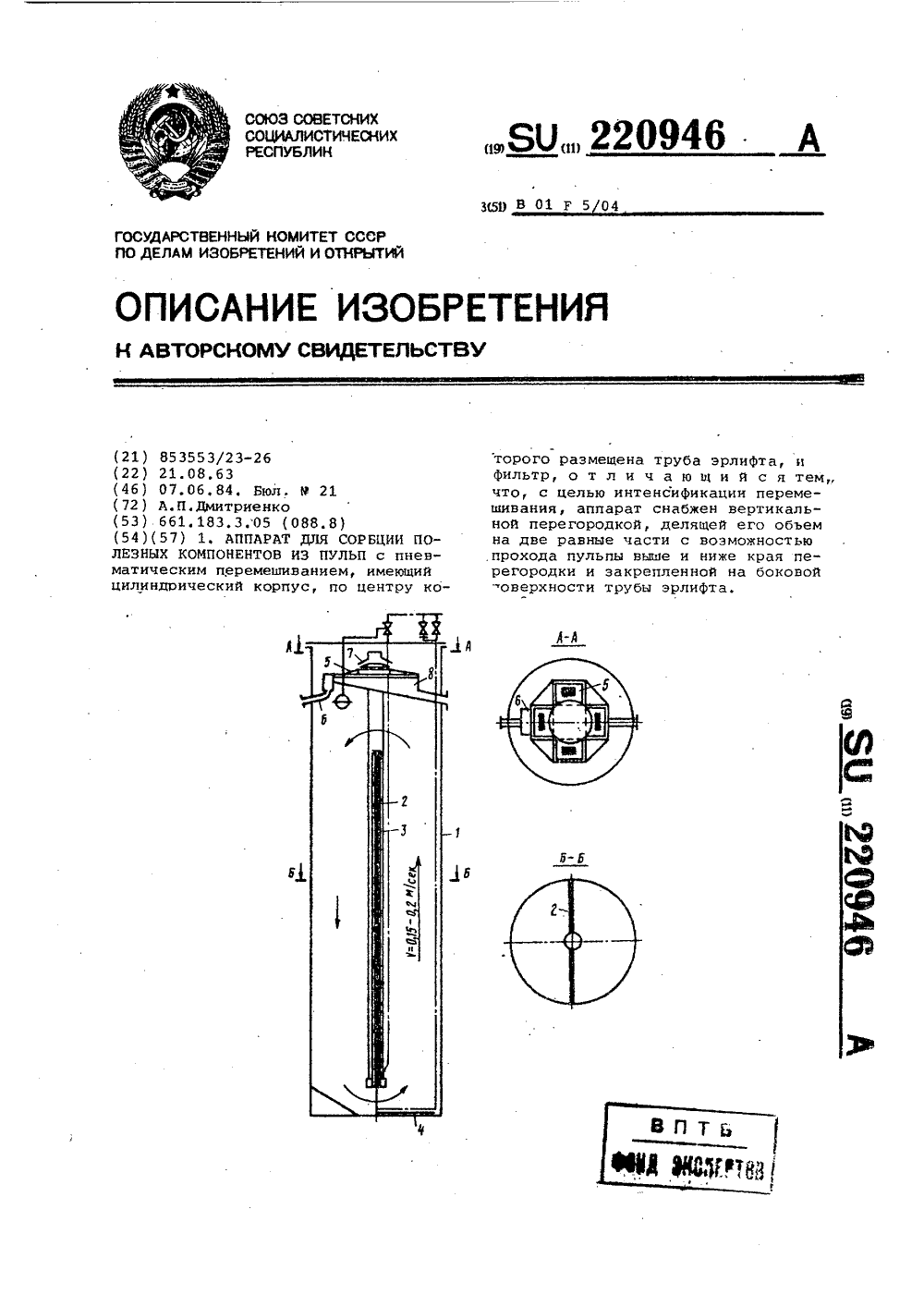

Номер патента: 220946

Опубликовано: 07.06.1984

Автор: Дмитриенко

МПК: B01F 5/04

Метки: аппарат, компонентов, полезных, пульп, сорбции

...филиал ППП "Патент", г.ужгород, ул.Проектная,4 2. Аппарат по п.1, о т л и ч а ю щ и й с я тем, что, с целью постоянства соотношения пульпа-сорбент Известны аппараты Пагука для извлечения полезных компонентов из пульп. Однако такие аппараты сложны в обслуживании и не обеспечивают высокой степени извлечения полезных компонентов,Для интенсификации процесса перемешивания предлагаемый аппарат снабжен вертикальной перегородкой, делящей объем аппарата на две равные О части с возможностью прохода пульпы выше и ниже края перегородки и закрепленной на боковой поверхности трубы зрлифта.С целью постоянства соотношения пульпа-сорбент при условии регулирования уровня пульпы в аппарате фильтр снабжен патрубком для забора сорбента.На чертеже...

Номер патента: 1093550

Опубликовано: 23.05.1984

Авторы: Дмитриенко, Османов, Соболев

МПК: B25J 15/02

Метки: манипулятора, схват

...направляющие расположены под углом к общей оси схвата, причем концы упругой ленты подпружинены относительно корпуса, а средняя часть ленты через блоки механизма сведения жестко соединена с центральным прижимным элементом, связанным с приводом. На фиг. 1 изображен схват, общий вид; на фиг. 2 - то же, рабочее состояние.Схват содержит расположенную в корпусе 1 гибкую упругую ленту 2, на наружном конце которой установлена пружина 3, прикрепленная к корпусу 1. Подвижный толкатель 4 расположен в средней части корпуса 1, жестко соединен с упругой лентой 2 и центральным прижимным элементом 5. Прижимные планки 6 прикреплены к упругой ленте 2 ь расположены перпендикулярно к прямолинейным наружным направляющим 7 корпуса 1, которые расположены под...

Номер патента: 1059444

Опубликовано: 07.12.1983

Авторы: Буртковский, Вулихман, Гроссман, Дмитриенко, Котов, Кравченко, Перельман, Семенюк

МПК: G01G 19/04

Метки: вагонов, весов, грузоприемное, движущихся

...измерительных рельсов 1, жесткозащемленных по концам весовогоучастка и связанных между собой поперечной перемычкой 2 в его середине, дополнительного рельса 3,расположенного на одном уровне сизмерительными и аналогично защем"ленного по концам весового участка, 6 Оподвески 4, связанной с дополнительным рельсом, и датчика 5 силы илиперемещения, установленного основанием на подвеске и контактирующегос поперечной перемычкой, защищен ной настилом б. В случае применения бесконтактного датчика перемещения между ним и поперечной перемычкой устанавливается необходимый зазор.По концам весового участка устанавливаются конечные выключатели 7. Выход датчика соединен с входом блока 8 интегрирования, выход конеч- ф ных выключателей - с входом...

Номер патента: 1055539

Опубликовано: 23.11.1983

Авторы: Белова, Дмитриенко, Карпеев, Родин, Хрусталев

МПК: B03B 5/62

Метки: воды, зернистых, оборотной, осветления, разделения

...поверхность и способствует более быстрому перемещению образовавшегося осадка вниз в разделительный карман) .Недостатком прямоточной схемы дви"жения является то, что все твердыечастицы. Гкрупные и мелкие) попадают 25в зазор между пластинами, что можетпривести к забивке зазора крупнымитвердыми частицами и к увеличениюгидроабразивного износа наклонныхпластин.Патрубок для ввода исходной гидросмеси расположен в нижней части разделительного кармана первой классификационной камеры. Следовательно,в первой классийикационной камере осуществляется противоточная схема дви 35жения воды и осадка. Такое расположение патрубка необходимо для того,чтобы в первом разделительном карманепроизошло удаление из исходной гидро"смеси самых крупных...

Номер патента: 1051118

Опубликовано: 30.10.1983

Авторы: Виестур, Дмитриенко, Дундаре, Крикис, Левитан, Надеждина, Токарев

МПК: C12M 1/14

Метки: аппарат, выращивания, микроорганизмов

...фиг 4 - разрез В-В на фиг. 2Аппарат для выращивания микроорганизмов содержит колонную емкость 1, размещенные по ее высоте перфорированные перегородки 2, которыеснабжены сливными трубками 3. В нижней части емкости расположено аэри" рующее устройство, включающее диспергирующую перфорированную перегородку 4 и патрубки 5 для подачи воздуха. В верхней части емкости размещены роторные механические пеногасители 6 и коллектор 7 для подачи химического пеногасителя, По оси емкости 1 установлена опускная циркуляционная труба 8 с тепло- обменной рубашкой 9.Теплообменная55 60 65 В верхней части емкости 1 гаэожидкостной поток разделяется на жидкость и газ. Жидкость через опускную циркуляционную трубу 8 возвращается в зону диспергирующей перегородки 4,...

Номер патента: 1046424

Опубликовано: 07.10.1983

Авторы: Дмитриенко, Кузнецов, Логачев, Симанюк

МПК: E02D 19/10

Метки: водосбросной, колодец

...быть использовано дляотвода воды с карт намыва грунта и,гидроотвалов,Известны водосбросные колодцы,включающие каркас с шандорами и водовод 11.Недостатками этих колодцев являются необходимость перерывов в процессе намыва для наращивания колодца,что ведет к ухудшению равнопрочности 10намываемого сооружения, а также большая трудоемкость и повышенная опасность возведения и обслуживанияколодцев.Наиболее близким к предлагаемому 15является. устройство для отвода воды с карт намыва, включающее горизонтальный водовод, присоединенную к нему и состоящую из секций с упорамивертикальную трубу, опорные стойкис механизмом подъема трубы 2 .Недостаток известного устройства заключается в прерывистом наращивании секций трубы, что приводит кизменению...

Номер патента: 1041374

Опубликовано: 15.09.1983

Авторы: Дмитриенко, Ефимов, Здоровцов, Зорин, Розенберг, Спектор, Супряков

МПК: B61L 19/14

Метки: работоспособности, релейных, узлов

...соединен с регистрирующим блоком и первым входом блока совпадения, другой вход которого подключен к выходу второго распределителя, причем фронтовой контакт контролируемого реле и каждый фронтовой контакт реле-повторителя в указанных последовательных соединениях подключен к соответствующему собственному тыловому контакту через соответствующий преобразователь, а каждое из указанных последовательных соединений фронтовых контактов контролируемых реле связано с другим через блоки развязки.На чертеже представлена функциональная схема предлагаемого устройства.Устройство содгржит подключенные кконтролируемым реле 1 релейной централизации, имеющим контакты 1.1 - 1.8 че.рез клюевые элементы 2, реле-повторители 3 контролируемых реле,...

Номер патента: 1015077

Опубликовано: 30.04.1983

Авторы: Боровиков, Дмитриенко, Иванов, Коронцевич, Максименко, Мерзлякова

МПК: F23G 7/00

Метки: отходов, печь, промышленных, сжигания

...отходов, содержащей загрузочную шахту, камеру сгорания, копосниковое 77 1устройство, установленное с возмож ностью перемещения, горелки и газоход, нижняя часть загрузочной шахты выполнена перфорированнойи снабжена камерой, соединенной с верхней частью загрузочной шахты воэдуховодом, а колосниковое устройство снабжено жестко закрепленными на нем стержнями с зубьями и полым с перфорированными стенками цилиндром, установленным соосно загрузочной шахте и снабженным колпаком с размещенной в верхней его части насадкой с зжекционными каналами,На фиг. 1 представлена печь, об"щий вид; на фиг, 2 - разрез А-А нафиг. 1; на фиг. 3 - конический колпак с насадкой и зжекционными каналами,Печь для сжигания отходов сос" тоит из загрузочной шахты...

Номер патента: 1011448

Опубликовано: 15.04.1983

Авторы: Дмитриенко, Михеев, Филь

МПК: B63B 27/12

Метки: козлового, крана, крепления, походному, судового

...двух 30 опорных анкерных конструкций, расположенных симметрично относительно диаметральной плоскости судна, и гнезд узлов крепления выполнено по цилинд,рической поверхности с воэможностью 35 взаимного перемещения вдоль судна.На фиг.1 изображен козловый кран,закрепленный по-походному на судне, в аксонометрии; на фиг,2 - подвижноесоединение анкерной конструкции с 40 опорой крана, разрез (вид со стороны борта судна); на фиг.3 - разрез А-А на фиг.2; на фиг.4 - неподвижное соединение анкерйой конструкции с опорой крана, разрез.45устройство для крепления судового козлового крана к палубе судна по- походному содержит опорные анкерные конструкции 1 и 2 с подъемными приспособлениями 3, смонтированные на палубе 4 судна, Опорные головки 5...

Номер патента: 1007786

Опубликовано: 30.03.1983

Авторы: Бабурин, Бачурин, Дмитриенко, Заяц, Сагалович, Сизов, Сизова, Эрбейгель

МПК: B21D 22/10

Метки: вытяжки, глубокой, полых, штамп

...- тоже, в промежуточный момент и в конечный момент вытяжки.Штамп содержит гидроэластичнуюматрицу 1, пуансон 2, неподвижнуюприжимную опору 3, закрепленную напуансонодержателе 4, и прижим 5,установленный с воэможностью перемещения относительно неподвижной прижимной опоры 3, Последняя установленапод выступающей частью пуансона 2 иимеет наружный контур,.повторяющийконтур пуансона 2 в плане.В приведенном варианте штампапуансон 2 выполнен шарообразным.Контур его в плане представляет со-бою окружность с радиусом й, Пуансон2 установлен на стержне б, жесткосвязанном с пуансонодержателем 4.Диаметр стержня б меньше диаметра 55шара (пуансона) и определяется диаметром горловины в детали бочкообразной формы. Разница диаметровпуансона 2 и стержня б...

Номер патента: 997723

Опубликовано: 23.02.1983

Авторы: Белова, Горюнова, Дмитриенко

МПК: B01D 21/00

Метки: гидросмеси, напорном, сгущения, трубопроводе

...цилиндры 5, на которых размещены продольные ребра 6. В нижней части наклонной камеры 1 смонтирована решетка 7 и ножи 8, которые приводятся в действие приводом 9 от сигнала датчика 10, установленного на сливном трубопроводе 4.Для создания благоприятных условий сползания образовавшегося осадка вниз по наклонным пластинам необходимо, чтобы угол наклона камеры был больше угла естественного откоса. В связи с этим при сгущении гидросмеси, твердым компонентом которой является зернистый материал, угол наклона камеры должен несколько превышать 40. Увеличение угла наклойа камеры свыше 60 нецелесообразно, так как при этом увеличивается высота осаждения взвешенных частиц на наклонные плоскости, а следовательно, увеличивается содержание...

Номер патента: 982803

Опубликовано: 23.12.1982

Авторы: Белова, Бессмертный, Дмитриенко, Родин

МПК: B03B 5/62

Метки: воды, зернистых, осветления, разделения

...является повышение эФФективности процесса разделения эа счет ламиниризации потока и увеличения степени осветления воды.Указанная цель достигается тем, что устройство для разделенил зернистых материалов и осветяения воды, включающее корпус с разделительными карманами, приемно-распределительную камеру, классификационные камеры, ла миниэирующие приспособления. приспособления для ввода материала и вывода продуктов разделения, снабжено камерой осветления воды, установленной над,приемно-распределительной ка мерой, жалюзи, установленными в приемно-распределительной камере, и водоводамипри этом ламиниризирующие приспособления установлены наклонно в классиФикационных камерах и в ка мере осветления.На Фиг. 1 изображено устройство,...

Номер патента: 967525

Опубликовано: 23.10.1982

Авторы: Дмитриенко, Мавромати, Меджидова, Терзиманова

МПК: B01D 47/06

Метки: скруббер

...решетка 5 и сепаратор 6. Нижняя часть корпуса 1 снабженапатрубком 7 для отвода жидкости,Внутри патрубка 2 установлен воэдуховод 8, верхняя часть которогоснабжена усеченным конусом 9, по образующей которого выполнены прорези10, а под конусом 9 воздуховод 825 снабжен окнами 11 с отбортовками 12,направленными з сторону корпуса 1.Усеченный конус 9 имеет отверстие13 для прохода воздуха,Скруббер работает следующим обра 30 эом.Раз, подвергающийся очистке, по-. ступает в корпус 1 через патрубок 2, где вступает во взаимодействие с абсорбентом, распыленным форсунками 4.Равномерность распределения газового потока по сечению корпуса 1 обеспечивается наличием газораспре- делительной решетки 5.Отделение капель жидкости от газового потока...

Номер патента: 946592

Опубликовано: 30.07.1982

Авторы: Белова, Бессмертный, Дмитриенко, Родин

МПК: B01D 21/24

Метки: отстойник, тонкослойный

...изобретения - повиаение эффективности осветления за счет предотвращения повторного выноса взвесипузырьками воздуха,Указанная цель достигается тем, .что тонкослойный отстойник,.содержащий корпус с загруэочнымй и отводящим патрубками, пакеты наклонных5 параллельных пластин, вертикальныеподводящие каналы-воздухоотделителии разгрузочный узел, снабжен размещенными в вертикальных каналахвоздухоотделителях открытьааи сверхукорытообразными емкостями, установленными под загрузочными патрубками.формула изобретения 20 25 30 отстаивания, загрузочные патрубки 4,вертикальные каналы-воэдухоотделители 5, корытообраэные емКости 6,установленные под загрузочными патрубками 4.Кроме того, отстойник содержитсливной порог 7, отводящий патрубок8 и...

Номер патента: 941283

Опубликовано: 07.07.1982

Авторы: Бебих, Гибало, Головина, Дмитриенко, Пасекова, Рунов, Торочешникова

МПК: C01B 19/00

Метки: теллура

...г фтористого аммония в 3,6 М бромистоводородной кислоте. Экстракт отделяют, реэкстрагируют в течение 15 мин 2 мл 1 М раствора хлористоводородной кислоты, реэкстракты замораживают, измеряют интенсивности люминесценции (1) реэкстрактов и строят градуировочный график в координатах 1 -содержание теллура, мкг. Одновременно к раствору анализируемого образца добавляют фтористый аммоний, воду, экстра гент ТБЭДА и поступают как указано выше при построении градуировочного графика. Найдено теллура (4,0 + 0,3) 10%, и = 5, Р = 0,95,Пример 2. Определение теллура в модифицированном чугуне (заводской опытный образец) Навеску анализируемого образца 0,075 г растворяют при нагревании в 2 мл концентрированной бромистоводородной кислоты, по. лученный раствор...

Номер патента: 939457

Опубликовано: 30.06.1982

Авторы: Вин, Дмитриенко, Кошелева, Прудникова

МПК: C08G 8/10

Метки: смолы, фенолформальдегидной

...470 Вязкость, МПа 310 74,6 72,3 70,5 55,5 Содержание свободного фенола, 1 8,0 10,6 25,0 7,8 8,2 рН смолы 7,9 9 тО Как видно из таблицы, вязкость предлагаемого связующего в 1,7-2 раза меньше вязкости смолы марки Б,разСодержание сухих веществ, 4 4П р и м е р 1. В реакционный сосуд, снабженный мешалкой, обратнымхолоаильником и рубашкой для подводаи отвода тепла, загружают 100 гфенола, 134,5 г формалина (374-ноговодного раствора формальдегида) . и1,4 г гидроокиси натрия в виде40 Ф-ного раствора, Смесь нагреваютпри перемешивании и выдерживают при80 оС 6 ч до достижения коэффициентарефракции 1,490. Сушат при 55 оС подвакуумом 0,80 ат до коэффициентарефракции 1,55,П р и м е р 2. В реакционный сосуд по примеру 1 загружают 100 гфенола, 138 г...

Номер патента: 935691

Опубликовано: 15.06.1982

Авторы: Воропаев, Дмитриенко, Живых, Слицан, Сонькин, Эпштейн, Ягуд

МПК: F27B 7/36

Метки: аппарата, вращающегося, разгрузочное, трубчатого

...угол откоса 15 о о20 , При угле меньшем 1.10 . возможнозабивание спиральных трубопроводови обратный транспорт части материала, особенно при увеличении производительности аппарата выше номинальной и наличии крупных кусков в материале.Максимальный угол 170 отвечаетнаибольшему количеству отдельныхучастков на длине одного спиральноговитка, обеспечивающих надежную транспортировку материала с сохранениемгерметичности устройства для материалов с углом динамического откосаосвыше 50 . При увеличении угла сверх170 многоугольный спиральный тру-.бопровод приближается к геометрической спирали и не обеспечиваетгерметичности устройства при работеаппарата с пониженной производительностью.Для углеродсодержащих материалов,имеющих угол...

Номер патента: 933610

Опубликовано: 07.06.1982

Авторы: Дмитриенко, Миненков

МПК: B66C 9/08

Метки: выверки, колес, крана, мостового

...колеса.На фиг. 1 изображено предлагаемое приспособление, вид в плане; на фиг. 2разрез А - А на фиг. 1.Корпус-линейка 1 приспособления имеетпродольную шкалу. Каждый из рельсовых захватов 2 с помощью кареток и кронштей О нов может переставляться вдоль и попереккорпуса-линейки 1 в заданные положения с помощью шкал и закрепляться фиксаторами. Измерительные линейки 3 также могут с помощью кареток и ползунов переставляться вдоль и поперек корпуса 1 в заданные положения с помощью шкал и закрепляться фиксаторами. Упоры 4, контактирующие с поверхностью качения проверяемого колеса, скреплены с захватами 2 зеркально симметрично.2 о Устроиство работает следующим образом.При выверке колес мостового крана накриволинейном пути...

Номер патента: 928505

Опубликовано: 15.05.1982

Авторы: Дмитриенко, Суворов

МПК: H02H 3/24

Метки: возврата, коэффициентом, минимального, регулируемым, реле

...подключенную к среднему выво-о ду делителя 2,триггер Шмитта 4 со стабилитроном 5 в цепи эмиттеров транзисторов. 6 и 7 и исполнительным органом 8 в цепи коллектора транзистора 7, резистор 9, включенный между средним вы водом делителя 2 и базой транзистора 6, цепь обратной связи, состоящую из резистора 10 и диода 11, включенную между средним выводом делителя 2 и коллектором транзистора 7, а также ., источник питания триггера 4.Реле работает следующим образом.При нормальном уровне контролируемого напряжения транзистор 6 триггера 4 открыт, а транзистор 7 - закрыт. Снижение контролируемого напряжения35 ниже уровня установки, определяемой соотношением плеч делителя напряжения 2, вызывает переброс триггера 4 в другое устойчивое состояние -...

Номер патента: 912127

Опубликовано: 15.03.1982

Авторы: Антонов, Варфоломеева, Гринберг, Дмитриенко, Сучков, Толстогузов

МПК: A23J 3/00

Метки: белковых, волокон, пищевых

...промывкой и сушкой волокон, двухфазную систему готовят с соотношением концентраций в весовых процентах белка и альгината или пектината натрия равным (5 - 99):1, а экструдирование суспензии ведут через Фильеру с диаметром канала от 0,08 - 0, 1 мм при градиенте скорости сдвига в канале фильеры от 10 до 10 с.".При экструзии через канал фильеры двухфазной системы с определенным соотношением концентраций белка и полисахарида происходит деформация и коалесценция капель дисперсной белковой фазы с образованием жидких цилиндров бесконечной длины, пронизывающих фазу полисахарида. Данная структура фиксируется в коагуляционной ванне, В результате образуются текстурированные белково-полисаха" ридные волокна. Армирование геля полисахарида...

Номер патента: 908737

Опубликовано: 28.02.1982

Авторы: Дмитриенко, Евтенко, Михеев, Олимпиев

МПК: B66C 13/00

Метки: грузоподъемных, кранов, сцепное

...статьям (в первую очередь, на текущий ремонт) и увеличить фонд рабочего времени вследствие удлинения межремонтного периода. Формула изобретения Источники информации,принятые во внимание при экспертизе1. Прошин А. С. Монтажные краныэлектростанций. М., 1973, с. 139.2. Сцепное устройство конструкцииф ЗФСКБ Мосгидросталь, Запорожье,1972, черт.673862, СБ (прототип). 3Цель изобретения - повышение надежности работы устройства.Указанная цель достигается тем, что известное устройство, включающее серьгу, шарнирно соединенную посредством оси со стойкой, закрепленной на раме крана, и одним концом винтовой тяги, второй конец которой закреплен на стойке, и защелку с пазом, взаимодействующую с серьгой, снабжено дополнительной серьгой и кронштейном,...

Номер патента: 907701

Опубликовано: 23.02.1982

Авторы: Дмитриенко, Суворов

МПК: H02J 9/06

Метки: включения, пусковое, резерва

...ф Следующие два формирователя 11 и 12 образуют реагирующий орган для другого источника с исполнительным органом 13, замыкающий контакт которого подключен параллельно емкости релаксатора формирователя 1, а исполнительного органа 10 - параллельно емкости релаксатора формирователя 12. Формирователь 1 подключен к первой Фазе первого источника, Формирователь 12 -. Ю к третьей фазе первого источника, а формирователи 8 и 11 к второй фазе второго источника. Реле 14 и 15 напряжения подключены через элементы 16 и 17 задержки к исполнительнцм Я органам 13 и 10, соответственно. Вторые выходы исполнительных органов 1 О и 13 через реле 18 времени под 4ключены к входам органов 19 и 20 сравнения. К другим входам органов сравнения подключены выходы реле...
