Обрамление проема в кирпичной стене
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 659715
Авторы: Давыдов, Собенников
Текст

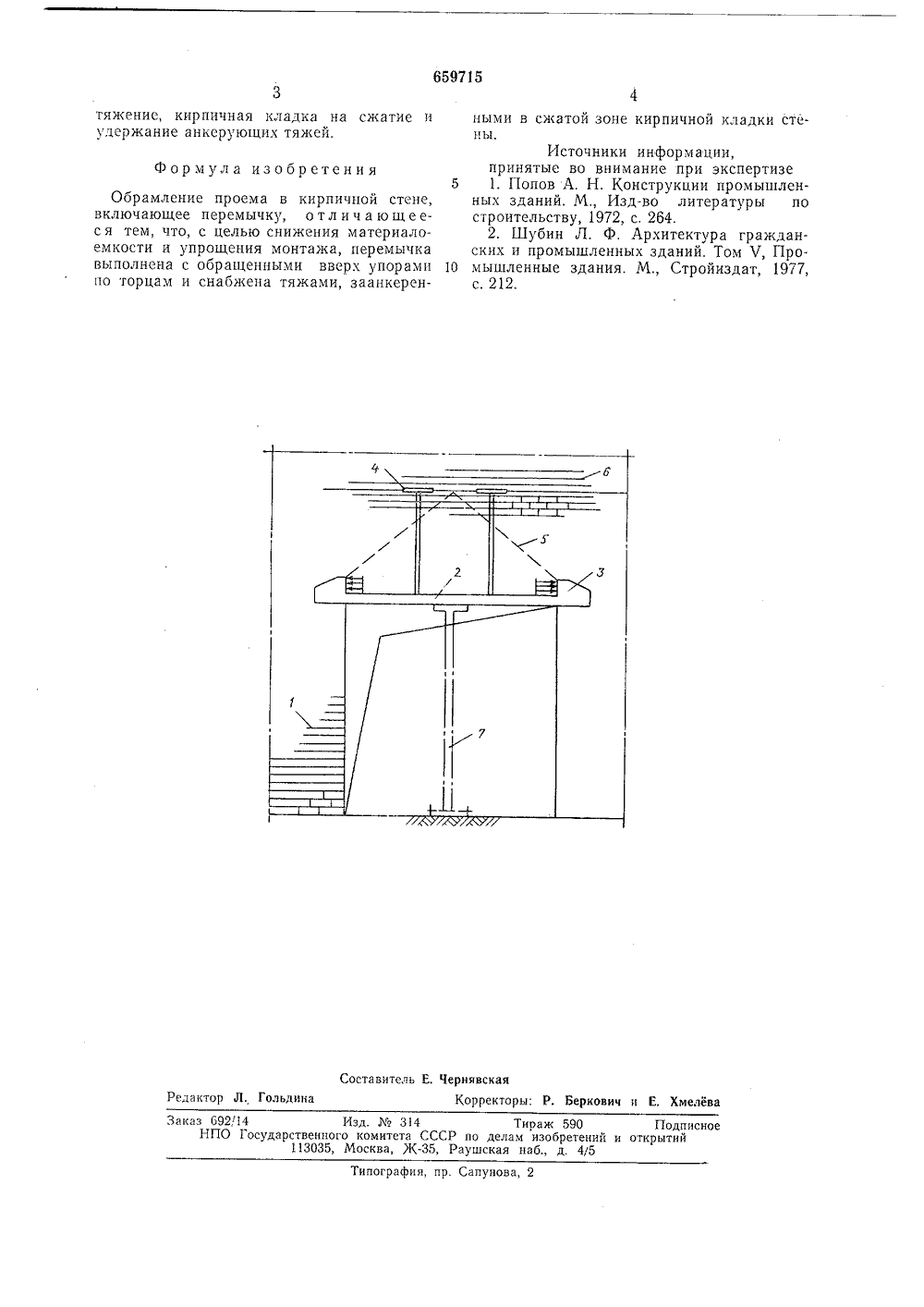

Союз СоветскихоцналнстическихВеспублнк 75 6 В 3/00 4 С 3/20 Государственный комнте елам нзобретенн 9,022,3 088.8) н открытийБ. В. Давыдов и М. Н. Собенников Управленце строительства Братского алюминиево ордена Ленина и ордена Октябрьской Революции С управления Братскгэсстроя) ОБРАМЛ ЕН И КИРПИЧНОЙ СТЕ Изобретение касается строительства кир.пичных стен с воротными проемами.Известен металлический строительный элемент типа балки, перекрывающий воротный проем. Указанный элемент при 5 больших пролетах перекрываемого проема оказывается материалоемким, требует защиты от коррозии и придания ему эстетического вида в архитектурном ансамбле здания, что вызывает значительные допол нительные трудозатраты 1.Наиболее близкой к изобретению является железобетонная перемычка, которая перекрывает оконные и дверные проемы и воспринимает на себя усилия от вышележа щей кирпичной кладки 2.Недостатками ее является низкая несущая способность для большепролетных проемов и высокая материалоемкость. Увеличение геометрических размеров перемычек 20 с усилением армирования приводит к резкому увеличению материалоемкости, повышению грузоподъемности монтажных кранов и повышению стоимости строительном онтажных р а бот. 25Целью изобретения является снижение материалоемкости и упрощепие монтажа.Указанная цель достигается тем, что в обрамлении проема в кирпичной стсне, включающем перемычку, последняя выпол непа с ооращеннымц вверх упорами на торцах ц снаожена тяжамц, заанкеренныхги в сжатой зоне кирпичной кладки стены,На чертеже схематически изображено обрамление проема в кирпичной стене.Обрамление проема состоит из опорных столбов 1 кирпичной кладки, перемычки 2 с упорами 3 ц тяжами 4, заанксрснцыми в сжатой зоне 5, уложенной на перемычке кирпичной кладки б,На период кладки кирпича в стену б выше перемычки 2 в проеме под перемычку подводят временные стойки 7 до создания сжатой зоны 5. После набора необходимой прочности раствора в сжатой зоне кирпичной кладки временные стойки убирают.Предлагаемое обрамление проема в кирпичной кладке создает экономичную конструкцию перемычки с низким расходом материалов и необходимым архцтектурноэстетическим оформлением, а также упрощает монтаж и уменьшает грузоцодьемность монтажных кранов, которые при строительстве кирпичных стен зданий имеют невысокую грузоподъемность.Созданные по торцам перемычки упоры при на;шчцц кирпичной кладки между ними и выше включают в работу эту кирпичную кладку, создавая единую конструкцию, где железобетон и тяжи работают на рас659715 Формула изобретения5Обрамление проема в кирпичной стене, включающее перемычку, о т л и ч а ю щ е еся тем, что, с целью снижения материало- емкости и упрощения монтажа, перемычка выполнена с обращенными вверх упорами 10 по торцам и снабжена тяжами, заанкеренСоставитель Е. Чернявская Гольдина едактор Подписрытий Тираж 590 ССР по делам изобретений и Раушская наб., д. 4/5пография, пр. Сапунова, 2 тяжение, кирпичная кладка на сжатие иудержание анкерующих тяжей. аказ 592,14 Изд. ЛЪНПО Государственного комите113035, Москва,ными в сжатой зоне кирпичной кладки степы. Источники информации,принятые во внимание при экспертизе 1. Попов А, Н, Конструкции промышленных зданий, М Изд-во литературы по строительству, 1972, с. 264.2. Шубин Л. Ф. Архитектура гражданских и промышленных зданий. Том Ч, Промышленные здания. М., Стройиздат, 1977, с. 212. рректоры: Р. Беркович н Е. Хмеле
СмотретьЗаявка
2546756, 23.11.1977
УПРАВЛЕНИЕ СТРОИТЕЛЬСТВА БРАТСКОГО АЛЮМИНИЕВОГО ЗАВОДА ОРДЕНА ЛЕНИНА И ОРДЕНА ОКТЯБРЬСКОЙ РЕВОЛЮЦИИ СПЕЦИАЛЬНОГО УПРАВЛЕНИЯ БРАТСКГЭССТРОЯ
ДАВЫДОВ БОРИС ВАСИЛЬЕВИЧ, СОБЕННИКОВ МИХАИЛ НИКОНОВИЧ
МПК / Метки
МПК: E06B 3/00
Метки: кирпичной, обрамление, проема, стене
Опубликовано: 30.04.1979
Код ссылки
<a href="https://patents.su/2-659715-obramlenie-proema-v-kirpichnojj-stene.html" target="_blank" rel="follow" title="База патентов СССР">Обрамление проема в кирпичной стене</a>
