B66C 3/06 — грейферы, приводимые в действие одним канатом или цепью

Номер патента: 31914

Опубликовано: 30.09.1933

Автор: Талалай

МПК: B66C 3/06, E21D 1/04

Метки: бадьи, вертикальных, грейферный, кран, погрузки, подвесной, породы, прохождении, шахт

...рама 7 (фиг. 1 и 2) расположена над кольцевой балкой 2, к которой подвешена грейферная лебедочаая рама 4 на осях бегунов 3, с целью вращения лебедки вокруг вертикальной оси. Для автоматической установки лебедочной рамы 4 по оси вращения и поворачивания ее па раме имеется неподвижная втулка 5, в которую входит направляющий пустотелый палец б, Поворачивание лебедки крана производится электрическим мотором, соединенным с конической шестервыдаче авторского свидетельс Ъ ИИПЯней 7, сцепленной с зубчатым колесом 8.1 Краи подвешивается на канатах нли це-цях. Точная установка крана по осишахты производится выдвижными паль ми 9 по осевому отвесу, свободно про ходящему насквозь через весь кран,Предмет изобретения.1. Подвесный грейферный...

Номер патента: 37619

Опубликовано: 30.06.1934

Автор: Парти

МПК: B66C 3/06

Метки: грейфера, механизму, предохранительное, управляющему

...изображен перспективный вид приспособления в момент, когда опорожненный грейфер, висящий на канате б, навиваемом на барабан 8, натягивает его своим весом и приподнимает ролик 7 коленчатого поворотного рычага 5, При этом нижний конец последнего находится в вертикальном положении и упирается (блокирует) своим захватом 3 в верхнюю часть вертикальной штанги 2, связанной рычажною передачею с ручным рычагом 1 управления приспособлением, Рычаг 1 для закрытия грейфера не может быть использован до тех пор, пока не ослабнет канат би опустится ролик.7, Тогда нижний конец рычага 5 отойдет в сторону (вправо) и даст возможность штанге 2 подняться и освободить связанный с нею рычаг 1. Таким образом рычаг лишен возможности закрыть опорожненный...

Номер патента: 52012

Опубликовано: 01.01.1937

Автор: Гурьев

МПК: B66C 3/06

Метки: грейфер, одноканатный

...троса 17, сво. бодно спускающегося к рабочему, управляющему работой грейфера,.Под хвостовиком 12 скобы 11 в уширении 24 гильзы 3 расположена собачка 18, насаженная на оси 19 и снабженная контр-грузом 20,Работа греыфера происходит следующим образом. Грейфер с закрытыми челюстями, подвешенный за проушину 5:к грузовому крюку подьемного крана, устанавливается над требующимся местом. При этом гильза 3 целиком вдвинута в обойму 1, а вилка 7 штанги 4 охватывает ось 23 и удерживается в этом положении роликами 9 серег 8, прижимаемых в вилке пружинами 10. Скобаопущена в нижнее положение, при котором загнутые ее концы располагаются в диаметральной плоскости роликов 9. Рычаг 1 б в это время поднят, а ско. ба 11 замыкается собачкой 18.В любом...

Номер патента: 54739

Опубликовано: 01.01.1939

Автор: Эльцберг

МПК: B66C 3/06

Метки: грейфер, одноканатный

...б и собачками 7. Собачки могут упираться в углубления на секторах 3, когда челюсти раскрыты (пунктир на фиг. 1 внизу). На этой же оси 4 почти в середине ее длины внутри челюстей прикре. плен стопором рычаг 8, к концу которого подвешен на гибкой тяге противовес 9 шарообразной формы.Цапфы, на которых вращаются челюсти, крепятся на обоих концах нижней траверсы 10, имеющей форму коробки, внутри которой установлены на осях два блока 11;Внешние стороны челюстей висят на двух парных тягах 12, верхние к цы которых укреплены на шарнир в кронштейнах 1 З верхней трав сы 14. В этой траверсе коробчатигля по трубопроводу, отличающийся тем, что в качестве трубопровода применяют гибкий шланг, с целью возможности менять скорость заливки путем...

Номер патента: 62540

Опубликовано: 01.01.1943

Автор: Шаров

МПК: B66C 3/06

Метки: грузов, захвата, когти, например, сена

...ИКРЕСИИЫ)ДИВ) КОИИО,1 и Р;) МК , И СЛ.,Ж;.ИИ 1 ДГ 15 ИО". - Веии 31 и И 5 КО тсЙ к стре, с иол 1 с)ИОГО К 1)и;1. 1151 мирл 1)лс:1 И 51 зл:) -О; / С )" КИ 1 )ЛИИ ЯтИОСИ 0 1 7 Л , С ИО)КИ ) "01 Л В ВЕ);ИЕ )1 ИО.Ожеиии и)и иодье)е Гр) 3;1 сл;1:,ит иор 4.Р;13 г):3 КЯ КОГтеЙ ИРОИ.3)одитс 51 сгсдмк)1 п 1 ъ ОО,)лзо 1. К,)лио:3 ив): дергяст зл тросик );:3 ииегК Х ош)оцождлст лямок 7; ио. - , т 5 ткестьк) злхВЯчсииого 11 зя и 12 и)1) 10 ИОВОри)Лет змок с ОиКГстс)1 Вииз; ко т и 1)с к р л В л ОТ с 5, и ) Г 0 к 5 0 с т и е те В и р и жт 1кГ О ) ) 4,;) Я.В)1 Т ГРМЗ КОГТ 51:) ИРОИЗВОДИТСИ И)И )ЫСТ)0., ОИМСК 1 ИИИ ,О. тсЙ и)1 Грс 3. . я 3 п 1 с с иското)0 ВысОт 1 и 1)и 1 1 Когте и Гыклю И 1 В сея о; и) и Остяио 3 ке КОГтсЙ Олок д п родО;1 жяет...

Номер патента: 72500

Опубликовано: 01.01.1948

Автор: Паншин

МПК: B66C 3/06

Метки: грейфер, одноканатный

...упираясь штырем 17 В торец из равляк.щей 9.;лОк 11 (флг. 2) сосгсиг из двух:гВсИи, нижние коиц. которых отогилт, Иод прялял .гсОл в иротивоиоложиыс стороны для у орз се72500рег 12. Внутри зима свооодно посажена ось крОк 21, имен)щиЙ ступы; в верхней части - для упора в поворотный рычаг 22 и в средней части - выступ 20 -.я поворота крюка цтырем 13 в замкнутое положение, с целью соединеция замка с упором 6 для механического закрывания грейфера В момент захвата груза.Симметрично на другой стороне замка установлен рычаг 23, вязаннь;й одним концом посредством тяги 24 с концом рычага 22. Рычаги 22 и 23 и прижимаются к крюку пр)кипой 25. В верхей части замка ца оси устаовлецо кольцо 26 1 ля соед)1 ения грейфера с подъемником.Предмет...

Номер патента: 76851

Опубликовано: 01.01.1949

Автор: Посевин

МПК: B66C 3/06, B66C 3/16

Метки: захвата, ковш, пневматический, самозачерпывающий, сыпучих

...представляют собой поршневый двустороннего действия домкрат, действующий от сжатого воздуха. Шток поршня затвора шарнирно прикрепляется к кронштейну б лопасти при помощи валика 8. Цилиндрическая часть затвора тыльной своей частью шарнирно закрепляется к противоположному кронштейну другой лопасти при помощи валика 9. Второй затвор также шарнирно закрепляется к вторым кронштейнам параллельно первому. Таким образомм, обе лопасти соединяются двумя затворами, при помощи которых производится раскрывание и закрывание ковша.Для обеспечения одновременного раскрывания и закрывания лопастей на проушинах 5 предусмотрены ограничительные рычаги 10, которые прп помощи тяг 11 соединяются с бортом противоположной лопасти при помощи валиков 12, Такая...

Номер патента: 77843

Опубликовано: 01.01.1949

Автор: Проектно-Конструкторское

МПК: B66C 3/06

Метки: грейфер, одноканатный

...шкворень б; средняя траверса 7 несет снабженный противовесом 8 и роликами 8" крюк 8 и связана тягами 9 с одной из челюстей. С этой же челюстью при помощи тяг 10 связана верхняя траверса 4.В узле соединения тяг 10 с траверсой 4 размещен блок 11, который огибает канат 12, прикрепленный к промежуточной траверсе 7, и охва тывает блок 13, укрепленный в промежуточной траверсе 7, Канат 12 образует полиспаст, кратность которого зависит от количества блоков 11 и 13.. 77843 714 Грейфер работает следующим образом.На фиг. 1 показан грейфер в закрытом положении без груза. Чтобы открыть грейфер, нужно опустить его на груз и ослабить натяжение каната 12. При этом промежуточная траверса 7 под влиянием своего веса начнет опускаться и...

Номер патента: 78987

Опубликовано: 01.01.1949

Автор: Посевин

МПК: B66C 3/06, E21D 1/04

Метки: грейферный, грузчик, пневматический

...откидной скребок-пластина 13,предназначаемый для защиты обра 109зующейся щели от попадания больших кусков породы и способствующий при разгрузке полному освобождению ковша от породы.Питание пневматических домкратов затвора ковша сжатым воздухом осуществляется от сети при помощи резинового шланга 14, подключенного к воздухораспределительному крану 15 посредством которого осуществляется распределение - подача сжатого воздуха в верхнюю или нижнюю полость цилиндров затвора,Управление воздухораспредели тельным краном осуществляется двумя рычагами и цепочкой. Выключение затвора-фиксатора производится рычагом 1 б.Грузчик снабжен скобой 17, шарнирно прикрепленной к оси 7. Скоба предназначается для подвески грузчика к подъемному канату.Процесс...

Номер патента: 87548

Опубликовано: 01.01.1950

Авторы: Кондаков, Кочнев, Шмушкович

МПК: B66C 3/06

Метки: грейфер, многочелюстный, одноканатный

...опускается па перегружасмьш материал. Для нафера необходимо ослабить натяжение подъемного канатарезультате чего средняя траверса 10 начнет опускаться ри 1:.Мсщи капромежуточнаяВ таком виде полнения грей 7, (фиг. 4) в до зцепления87548крюков 11 и 12. Сооачка 13 фиксатора замкнет их в этом положении. При последующем подтягивании каната 7 (фиг, 2, 5) средняя траверса 10, поднимаясь вверх, потянет за собой цижшою траверсу 2, а че.Ости 1 будут смыкатьс 5 и захватывать церегру)каемый материал до полного отрыва грейфера.Заполненный грейфер перемещается к месту разгрузки и над этим местом остацавлцваетс.г 5 Вп рзьц матсрцала пыс)ирают и цатяц,310 т;О Оказа с цм,ьта упрс 111;еци 51 епаца кацатик 16 (фпг. 2, 6) и одновременно на незначительное...

Номер патента: 88084

Опубликовано: 01.01.1950

Автор: Великанов

МПК: B66C 23/44, B66C 3/06

Метки: грейфер, одноканатный

...7 челюсти 18 грейфера. На нижний конец штанги налет трубчаты ползун 8 с прорезями 9, через которые проходит палец б, К нижней части ползуа 8 прварена нижняя траверса 10 грейфера, На концах траверсы прварены цск 11, которым пальцами 12 прикоеплены ша 1 ниро челости 13 грейфср . К верхней части ползуна 8 приварено ухо 14 для полтягивни ползуна 8 по штанге 3 при помощи крюка 16 крана.В начале работы (фиг. 1) канат 16 грузового крока 16 ослабле. Грейфер висит на штанге 3, и челюсти 13 под действием своего веса вместе с ползуном 8 опускаются на подлежащий захвату материал в раскрытом виде, Стрела удерживается канатом 17 стрелового пол:- спаста. При натяжении каната 16 (фиг. 2) производится подтягпване грузовым крюком 16 ползуа 8 по...

Номер патента: 104016

Опубликовано: 01.01.1956

Автор: Левенских

МПК: B66C 23/44, B66C 3/06, B66C 3/20 ...

Метки: кран, навесной, трактор

...ыи 1 итОН (6), переДВига 10 щийся вверх и вниз п несущгй ползун ), Отжцмйемь 11 От нижнего конца штока пружиной (8),ползуну (7) црисоедиЗОБРЕТЕ СВИДЕТЕЛЬСТВУ нсны тяги (9) лац грсйферного захвата, поворотцо сосдиненныс с осями детали, закрепленной ца конце штока (6).Лапы захвата при опускании ползуна (1) Вюзй 10 тс 51 В наВоз и Всесторонне обжимаот его, причем сжимается ц пружина (8). Дл управления лапами грецферного захвата примеисн трос (10), огибйощцй два блока захвата и направляощцс блоки и навив(смый па соотвст- стВЗ )й)0;Сосдку кюий, приводи)10 во в)йщсицс от деппатсля трактора.1 П)ок (6) выше ползун ) снйожсц продольиывм рсором (11), в 1(отоюс упи- раетя прп внсдрслпп Лйцв навоз фексй(йор п)ток;. ФиСйО;) зклОчст сс(ю приваренный...

Номер патента: 113519

Опубликовано: 01.01.1958

Автор: Полеводин

МПК: B66C 3/06, E21D 1/04

Метки: грейферный, погрузчик

...абочего органа, рамы на и йся тем, что, с целью в качестве рабочего орга укрепленный на подвеси при проход оликовом возможнос на примене й тел ежкке горных оду и нати работы1 пневма, перемеИзобретение относится к погрузочным машинам,для уборки породы при проходке наклонных горных внаклона 15 и выше.На чертеже изображена конструГрейферный погрузчик состоит и1, поворотных направляющих 2, пнпневмоподъемника 4, рамы 5 на пороликовой тележки 8.Пневмогрейфер 1 жестко укреплен на подвесной тележкможет свободно передвигаться по направляющим 2.При уборке породы подвесная тележка 7 вместе с грелой собственного веса перемещается вниз по направляюзахвата породы поднимается вверх с помощью пневмолебеС целью обеспечения лучшего захвата убираемой...

Номер патента: 114181

Опубликовано: 01.01.1958

Автор: Морозов

МПК: B66C 3/06

Метки: грейфер, одноканатный

...роликами 7, закреплен в кольце 0 для грузового крюка подъемника.Внутри барабана 4 имеется ленточная пружина, приводящая его привыбирании замыкающего каната, Чтобы не произошло произвольного раскрывания челюстей, на барабане установлены тормозные колодки, тормсжение или отпуск которых совершает:я с помощью рычагов, соединенных с поршнем воздушного цилиндра 9, Воздух в цилиндр поступает пошлангам при включении крана управления 10, помещенного в кабилеподъемника,Работа грейфера происходит следующим образом.Кольцо 8 надевают на грузовой крюк подъемника. При включении крана управления 10 цилиндр 9 наполнится воздухом и через рычаги, соединенные с поршнем цилиндра, затормаживает барабан 4, Грейфер с сомкнутыми челю"тями, подвешенный...

Номер патента: 115661

Опубликовано: 01.01.1958

Автор: Левенских

МПК: B66C 3/04, B66C 3/06

Метки: грейфер

...полное заполнение их объема.На фиг. 1 изображен грейфер в двух проекциях; на фиг. 2 - схематическое изображение положения грейфера при неровной поверхности захватываемой массы,Грейфер состоит в основном из захватных вил (челюстей) 1, соединенных со штоком 2 и верхним блоком 3 полиспаста. Нажатие (заглубление) вил ведется тросом 4 путем сближения верхнего блока 3 и нижнего блока 5 полиспаста грейфера. Блоки полиспаста взаимно разведены с одной 1 стороны и сужены с другой, чтодаетвозможность опоясывать все блока одним и тем же грузовым тросом 4 крана 6, обслуживаюшего грсйфер,Раскрытие челюстей грейфера происходит при свободном выходе штока 2. Челюсти со штоком соединены шарнирно, а тягами 7 шарнирно они прикреплены к корпусу...

Номер патента: 120199

Опубликовано: 01.01.1959

Автор: Филиппов

МПК: B66C 3/06, E21D 1/04

Метки: пневмопогрузчик

...траверсам грейфера большую степень свободы и разгрузку их от изгибающих усилий.На фиг. 1 и 2 изображен пневмопогрузчик для погрузки и при прохождении вертикальных стволов шахт в двух вариантах нения,По первому варианту исполнения (фиг. 1) грейфер подвешен на канате быстроходной пневматической лебедки, установленной на полке и управляемой с забоя при помощи пневмоэлектрического устройства.По второму варианту исполнения (фиг. 2) грейфер снабжен пневмодомкратом 1, обеспечивающим подъем его в процессе погрузки породы. Лопасти 2 грейфера, подвешенные к тягам 3, соединены также с неподвижной траверсой 4, сочлененной с нижней крышкой 5 пневматического затвора б шаровым шарниром 7, Верхний конец тяг укреплен на подвижной траверсе 8,...

Номер патента: 123683

Опубликовано: 01.01.1959

Автор: Синеок

МПК: B66C 23/52, B66C 3/06

Метки: грейфер, одноканатный, поплавковый

...грузовым тросом 2. Роль второго троса для открытия челюстей-захватов выполняют понтоны 8, на которых посредством стоек 4 неподвижно смонтирована верхняя траверса 5 с жестко прикрепленным к ней одним концом грузовым тросом 2, пропущенным через блок подвижной нижней траверсы б и далее идущим на грузовой крюк или на грузовой барабан крановой лебедки. Понтоны 3 снабжены рядом отверстий для впуска внутрь забортной воды, что позволяет понтонам медленно погружаться в воду.При погружении грейфера в воду быстростравливаемый грузово трос 2 опускает нижнюю траверсу 6 значительно быстрее и члюсти грейфера раскрываются и ложатся на плавающий пакет леса.При наматывании грузового троса 2 на барабацчелюсти замыкаются, и грейфер вместе с грузом...

Номер патента: 127373

Опубликовано: 01.01.1960

Автор: Кубышкин

МПК: B66C 3/04, B66C 3/06

Метки: грейфер

...на зубья надеваются специальные съемные накладки.На чертехке изображен грейфер,В днищах че;постей 1 и 2 сделаны окна 3, перекрываемые заслонками 4, которые могут быть выполнены поворотным 1 или съемными.При погрузке легких сыпучих х 1 атериалов окна 3 закрыты и поэтому заполняется весь объем ковша, При погрузке тяжелых материалов окна 3 открыты и часть содержимого через них высыпается, причем величина ОкОн должна быть такой, чтобы вес Оставшей я порц 111 бы;1 неизменным, В обоих случаях челюсти 1 и 2 соединены по отверстию 5.При погрузке корнеплодов челюсти 1 и 2 соединены по отверстию ), благодаря чему зубья челюсти 2 располагаются над зубьями челюсти 1. Кроме того, на зубья обеих челюстей надеваОтся съемные накладки 7,...

Номер патента: 131479

Опубликовано: 01.01.1960

Автор: Чернов

МПК: B66C 3/06

Метки: грейфер, одноканатный

...а смонтированные на ней собачки 8 сцепляются с нижней траверсой 3. Для подъема грейфера трос б натягивается, при этом верхняя траверса 2 вместе с верхней блочной обоймой 9 начинает опускаться,. скользя своей направляющей втулкой 10 по штоку 11, укрепленному в нижней траверсе 3. Тяги 12, связывающие верхнюю траверсу 2 с челюстями 1, заставляют последние сомкнуться, Собачки 8, расцеплению которых с нижней траверсой 3 препятствует сила трения, хвостовиками 13 нажимают на подпружиненный упор 14, сжимая пружину 15,Поднятый грейфер переносится на место разгрузки и опускается на землю. В момент прикосновения грейфера к поверхности земли натяжение троса б ослаоляется, нижняя блочная обойма 7 несколько опускается, собачки 8 под воздействием...

Номер патента: 133997

Опубликовано: 01.01.1960

Авторы: Зуев, Кочергин, Смолько

МПК: B66C 3/06

Метки: грейфер, одноканатный

...отличается от существующих устройствоммеханизма закрытия челюсти, который обеспечивает автоматизацию работы грейфера,На фиг, 1 изображен предложенный грейфер; на фиг. 2 - то же, видсбоку; на фиг. 3 изображен механизм замыкания челюстей предложенного грейфера, сечение по А-А на фнг. 1,Грейфер состоит из челюстей 1, эксцентрикового вибратора 2 и эчродвигателя 8. Электродвигатель 3 и эксцентриковый вибратор уновлены на общей раме 4, которая опирается на челюсти 1 через чешатуна 5. Валы электродвигателя и эксцентрикового вибратора соняются через эластичную муфту 6. Челюсти 1 с изогнутыми клыкаповорачиваются вокруг оси 8. В закрытом положении челюсти удеваются защелкой 9, которая упирается в выступы штока 10, Нижнийнец штока 10 соединен...

Номер патента: 137251

Опубликовано: 01.01.1961

Автор: Круглов

МПК: B66C 3/06

Метки: грейфер, одноканатный

...траверсой имеющей паз г; соединенной цепями с челюстями, а также с кркком, входящим в паз траверсы и фиксирующим ее положение ври закрывании грейфера. и защелкой с контргрузом, предназначенной для фиксации полокения крюка при открывании грейфера.На чертеже показан грейфер в огнцем виде и в разрезе.Грейфер включает в себя челгосги 1, нижнюю траверсу 2 и верхнюю траверсу 3, гггегощукг наз 4, в который в процессе работы заходит тяговый крюк 5. На никием поясе траверсызакреплены тяговые цепи 6, связывающие ее с челгостяи, а в ее верхней части закреплено тяговое кольцо 7, которое наорасывается па кргок грузоподъемного крана.При подготовке грейфера к открытию траверса 3, опускаясь вниз, нажимает на защелку 8, которая входит в паз 9 крюка 5...

Номер патента: 137252

Опубликовано: 01.01.1961

Автор: Щетилов

МПК: B66C 3/06

Метки: бесполиспастный, грейфер, одноканатный

...Н. В. Шербако едактор Объем 0,18 изд. л. Цена 4 кон ийч. 8.1 Хг. ормат б м. 70 Х 108/6ж 550лам изобретений и открьинистров СССРеркасский пер д. 2/6. одп. к ак. 87 Т 1о БТИ при Комитете при Совете сква тр Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14. захвата нижней траверсы, о т л и ч а ю щ и й с я тем, что, с целью обеспечения возможности как загрузки, так и разгрузки грейфера при установке его на перегружаемый материал, челюсти снабжены упорами, взаимодействующими с тыльными поверхностями крючьев для удержания последних от смыкания в начальный момент закрытия челюстей при зачерпывании материала, а нижняя траверса выполнена со стойками, снабженными коническими неподвижной и...

Номер патента: 137651

Опубликовано: 01.01.1961

Автор: Цыба

МПК: B66C 1/28, B66C 3/06

Метки: длинномерных, захвата, пакета

...в открытом и закрытом положениях, вид спереди и в изометрии.На неподвижной траверсе 1 с фиксаторами 2 шарнирно установлены захватные дугообразные лапы 3, на концах которых смонтированы защелки 4 в виде автосцепок и захватные тросы 5. Тросы своими вторыми концами крепятся к подвижной относительно направляющей штанги 6 траверсе 7, связанной с крюком крана,Замыкание защелок 4 осуществляется под действием веса свободно падающих в воду лап 3, а размыкание - взаимодействием рычага 3 расцепного механизма (на чертеже не показан) с загружаемой площадкой (грунтом, палубой корабля и т. п.). При замыкании защелок 4 тра 7 находится в нижнем положении, а тросы 5 образуют грузонекольца, воспринимающие на себя вес бревен 9, освобождая тем от...

Номер патента: 139058

Опубликовано: 01.01.1961

Автор: Пителяев

МПК: B66C 17/04, B66C 3/06

Метки: жестко, захватным, кран, органом, подвешенным, подъемный

...Цилиндры 11 и 12 питаются от гидропривода, находящегося в кабине крановщика. Для синхронной работы всех четырех цилиндров . рычажная система 2 оснащена тягами 13, 14 и 15,В местах, где коромысла опираются на буферные пружины, установлены пьезоэлектрические датчики, посредством которых при перегрузке крана отключаются электро- и гидроаппаратура грузозахватного органа.Предмет изобретенияПодъемный кран с жестко подвешенным захватным органом, вы полненным вертикально подвижным, о т л и ч а ю щ и й с я тем, что с целью сохранения неизменным верхнего габарита крана при любом по. ложении захватного органа, последний подвешен на поворотных рычагах, управляемых гидравлическими толкателями.139058 П Составитеси р 3 О. М. федул( ехред Т П Кури...

Номер патента: 139415

Опубликовано: 01.01.1961

Автор: Сокут

МПК: B66C 3/02, B66C 3/06

Метки: грейфер, одноканатный

...изображен грейфер, заполненныйв момент его опускания на грунт: на фиг. 2 - то же после рана фиг. 3 - то же, в момент опускания на грунт для осущезагрузки.Грейфер состоит из подвижной подъемной траверсы 1, котораясвободно сидит на направляющем штоке 2, крюков 3, шарнирно соединенных с траверсой, пружин 4, захватных челюстей 5, тяг б, с помощью которых осуществляется соединение направляющего штока сзахватными челюстями, и осей 7, закрепленных на челюстях.Работает грейфер следующим образом,Заполненный грузом грейфер опускается на опору (груз). иэтом траверса под действием собственного веса скользит вниз поку и крюки захватывают челюсти за оси.После подъема грейфера происходит его раскрывание и высыпание груза. В этом положении че.пюсти...

Номер патента: 146461

Опубликовано: 01.01.1962

Автор: Власенко

МПК: B66C 3/06

Метки: грейферный, захват, одноканатный

...установлены крючкообразные рымы б и 7, обращенные друг к другу зевом. На траверсе 4 имеется вырез, через который свободно проходит рым б. На коротких концах рымов смонтированы подпружиненные поворотные рычаги В и 9, которые поочередно входят в зацепление с кольцом 10, закрепленным на подъемном канате. Для предотвращения перемещения груза внутри захвата на траверсе 1 установлены боковые держатели 11 с полухраповыми шестернями 12, стопорящимися храповыми защелками (собачками) 13.М 14 б 4 б 1 При движении подъемного каната вверх кольцо 10 входит в зацепление с рымом 7 и поднимает траверсу 4, Последняя тросом 5 перемещает вверх челюсти 3, которые расходятся, образуя полукруг. После этого траверсу 4 опускают и челюсти охватывают груз....

Номер патента: 159145

Опубликовано: 01.01.1963

МПК: B66C 3/06, E02F 3/47

Метки: 159145

...крюком 11 сцепляется с грузовым пальцем 12.При последующем подъсмс крюка машинист поднимает всрхнюо траверсу 1 грейфера, а нижняя траверса 2 под действием собственОго Веса отстает от верхей и раскрь 1- вает челюсти 3, подвешенные па тягах -1 (фпг. 2).Раскрываппе продолжается до момента патяжепия строп за: каогцсго полсзета, верхппе олокп Ь которого закрсплеп 1 па дополнительной траверсе 7.Опуская раскрытый грсйфср па грунт, чалочпая цепь 10 ослабевает, и кр ок 11 лополпительпой трагерсы 7 заппст ппжпее положение и расцепляется с грузовым пальцем 12 верхней траверсы.Одновременно подвпхкпая планка 13 под действием расцепляющей пружины 15, сое. диненной с планкой 13 гпбкоп связью 16, отволится вправо так, чтооы прп последующем подъеме...

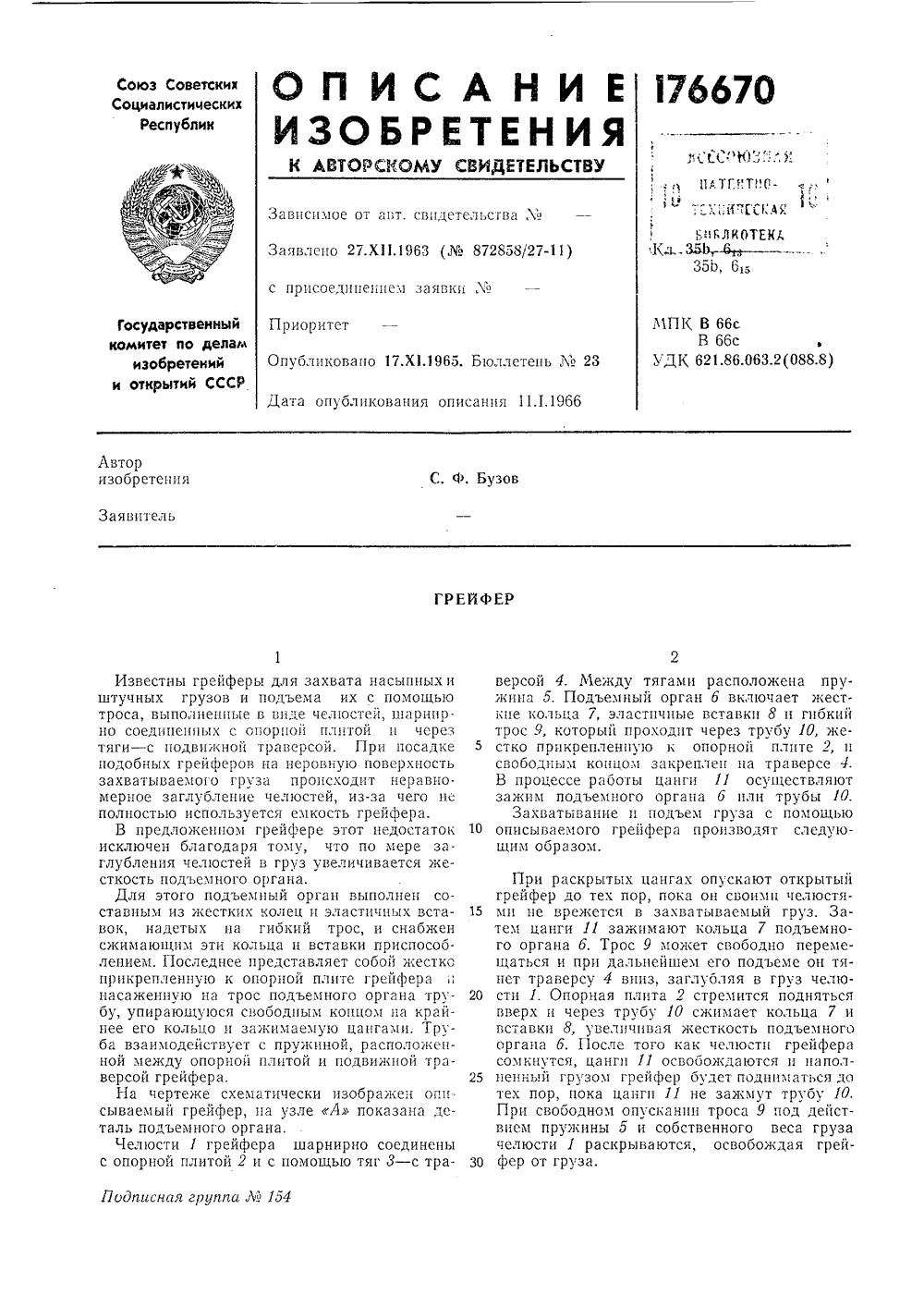

Номер патента: 176670

Опубликовано: 01.01.1965

Автор: Вузов

МПК: B66C 3/06

Метки: 176670

...через трубу 10, жестко прикрепленную к опорнои плите 2, и свободным конном закреплен на траверсе 4. В процессе работы цанги 11 осуществляют зажим подъемного органа 6 или трубы 10.Захватывание и подъем груза с помощью описываемого грейфера производят следующим образом. При раскрытых цангах опускают открытый грейфер до тех пор, пока он сьоимп челюстямп не врежется в захватываемый груз. Затем цанги 11 зажимают кольца 7 подъемного органа б. Трос 9 может свободно перемещаться и при дальнейшем его подъеме он тянет траверсу 4 вниз, заглубляя в груз челюсти 1. Опорная плита 2 стремится подняться вверх и через трубу 10 сжимает кольца 7 и вставки 8, увеличивая жесткость подъемного органа 6. После того как челюсти грейфера сомкнутся, цангп 11...

Номер патента: 187980

Опубликовано: 01.01.1966

Авторы: Ехниу, Каракулин

МПК: B66C 3/06, B66D 1/36

Метки: грузовых, канатов, направления

...каната.На чертеже изображено предложенное устройство для направления грузовых канатов.Корпус 1 устройства смонтирован на траверсе грейфера. Внутри корпуса имеется втулка 2, установленная на подшипниках качения 8 и 4, которые защищены от загрязнения крышкой 5 с лабиринтным уплотнением и гайкой 6 с войлочным уплотнением.Принцип действия устройства заключается в следующем.При возвратно-поступательном движении грузового каната и его отклонениях втулка внутренней поверхностью соприкасается с винтообразно расположенными прядями каната и вращается, благодаря чему создаются условия для равномерного износа каната и поверхности втулки.Овальный раструб втулки допускает большие перегибы каната, а уменьшенные габариты позволяют устанавливать...

Номер патента: 190536

Опубликовано: 01.01.1967

Автор: Левенских

МПК: B66C 3/06

Метки: грейфер, грузов, многочелюстной, преимущественно, связных

...2 прижимает челюсти к грузу, они не могут подняться вверх 30 и внедряются в груз,Шток, закрепл сеции тормознои орпую трубу 8 ов ц траверсой. Известны многочелюстные грейферы, преимущественно для связных грузов, включающие челюсти, шарнирно соединенные с верхней и нижней траверсами, шток, укрепленный на нижней траверсе, и полиспаст.Предложенный грейфер отличается от известных тем, что, с целью повышения надежности захвата челюстями связного груза, верхняя траверса выполнена в виде двух коромысел, связанных поперечными стержнями, на которых установлены скользящие шаровые шарниры крепления тяг челюстей, а крепление штока к нижней траверсе выполнено посредством двухшарнирной связи,На фиг. 1 изображен многочелюстной грейфер, вид спереди;...
