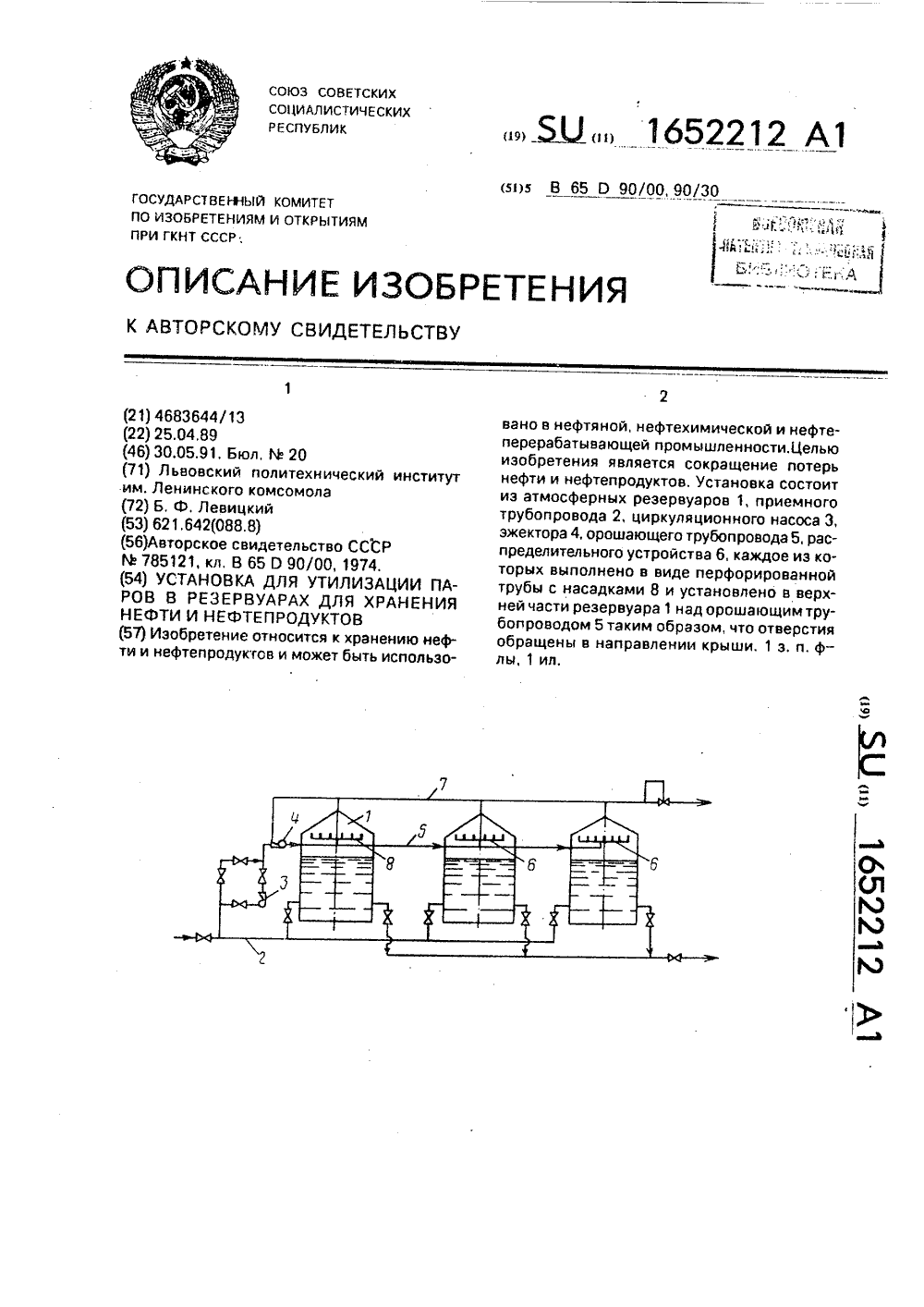

Номер патента: 1652212

Опубликовано: 30.05.1991

Автор: Левицкий

МПК: B65D 90/00, B65D 90/30

Метки: нефтепродуктов, нефти, паров, резервуарах, утилизации, хранения

...г, Ужгород, ул.Гагарина, 101 Изобретение относится к хранеию нефти и неф геп родуктов и может быть использовано в нефтяной, нефтехимической инефтеперерабатывающей промышл энности,Цель изобретения - сокращение потерь 5нефтепродуктов.На чертеже схематично изображена установка для утилизации паров,Уста овка включает резервуары 1, присмный трубопровод 2, цир(уляцио 4 ный насос 3, эжектор 4, орошающий трубопровод5 с распределительньми устройствами 6,каждое из которых выполнено в виде перфорированной трубы и размещено над орошающим трубопроводом 5 таким образом, что 15отверстия труб обращены в направлениикрыши резергуара, гдзоурдвнительный трубопровод 7, В отверстиях распредели" ельного устройства 6 установлены насадки 8,циркуляционный насос...

Номер патента: 1652213

Опубликовано: 30.05.1991

Авторы: Грешнов, Засидкович, Овчинин, Смолянский

МПК: B65D 90/22

Метки: жидкостей, резервуар

...16, -1 а Верхней часи штока 15 ээкреплея тарелка клапаа 17 и тяга 18, В верхней части трубы 9 имеется резьба 19, которая обеспечивает закрепление трубь 9 Вдыхате:ьном патрубке 6 и регулирование губиы погружеия 5 10 15 20 30 Зо ,л 0 45 50 5 г поплавковой камеры 14 в жидкость, Сливоналивная труба 4, дыхательный патрубок 6 и замерый л;ок 5 закрыты крышками 20, 21 и 22 а эвукоьой сигнализатор 7 закрыт колпачком 23.Звуковой сигналиэатор 7 при необходимости может быть размещен на крышке или другом улобном ме теРезервуар для жидкостей эксплуатируется следующим образом,Перед наливом продукта снимают крышки 20, 21 и колпачок 23, К сливо-наливной трубе 4 подсоединяют напорный рукав с задвижкой (не показаны) и производят заполнение...

Номер патента: 1652214

Опубликовано: 30.05.1991

Авторы: Абдулькеримов, Несговоров, Сандт, Цедрик, Шахов

МПК: B65D 90/28

Метки: дыхательный, жидкостей, клапан, легкоиспаряющихся, резервуара

...смеси, коллектор 16, гззовое пространство внутри корпуса 4, олэстины 18, трубопровод 12 для слива конденсзтз с гибкиконцевым участком 13 с попдз эком 14, работает постоянно, неззвисимо от изменения давления и газоном пространстве резервуэоэ 2,Дыхательный кдзпэн рэботаст следуощим образом,Г 1 эры криогенного ОхдэДителя, нзпример двуокиси угларсдэ, испаряясь через отверстие 17 из емкости 11 и обладая высокой плотностью, опускаются по корпусу 4 вниз, Обусдэнливэя гем сзмым появление Движу" щей сиды и охдэждэя внутреннее прострэнстно корпусов 3 и 4, Одновреме но под действием движущей силы из верхней части резервуара 2 для хранения легкоиспэряющейся жидкости по трубопроводу 15 через отнеостия коллекторз 16 н гэзояое прострэнстно...

Номер патента: 1655300

Опубликовано: 07.06.1991

Автор: Фридолин

МПК: B65D 90/58

Метки: дозирующий, емкости, затвор, материалом, сыпучим

...4) пластина 19 совмещена с лотком 21, находящимся вне сыпучего материала.В закрьггом положении 22 (Лиг.5)55верхняя режущая кромка 23 пластинылежит на той же высоте, что и направляющая кромка 24 материала.1 На этой направляющей кромке 24 образуется уступ 25 по направлению к затвору так, что расстояние 26 по вертикали между основанием 27 сыпучего материала на шибере 18 затвора и направляющей кромкой 24 больше самых крупных частиц материала, что исключает застревание материала между режущей кромкой 23 шибера и основной рамой 11.В открытом положении (Лиг. 4) пластина 19 перекрьвает горизонтально и вертикально заднюю кромку 7 доза- тора.При горизонтальном отклонении 28 дозатора 5 задняя кромка 7 в закрытом положении (Лиг. 5) шибера...

Номер патента: 1654137

Опубликовано: 07.06.1991

Авторы: Голубев, Петухов

МПК: B65D 3/14

Метки: тары, цилиндрической

...со штоком силового цилиндра 2. Неподвиж- - в ная часть 8 пуансона 6 взаимодействует с крышкой 10 обечайки 11. Матрица состоит из четырех секторов 12.Лекальная рабочая поверхность обжим- ного приспособления выполнена на пуансоне 6 и четырех секторах 12 матрицы 7.Устройство работает следующим обра 1654137Готовая обечайка 11 с доньями, имеющими загрузочные люки 10, устанавливается в центрирующее кольцо подъемногостола 4. Нажимается кнопка "Подьем" (непоказана) нижнего силового цилиндра 3 до 5срабатывания конечного выключателя 13,подается команда на зажим обечайки 11гидроцилиндра 14, При движении штока 19гидроцилиндров 14 сектора 12 обжимаютобечайку 11 по диаметру и одновременно 10подается команда на прессование,Верхний шток силового...

Номер патента: 1654138

Опубликовано: 07.06.1991

Автор: Войтюк

МПК: B65D 5/00

Метки: коробка, складная

...один к другому свободными боковыми кромками б. Наружная кромка 7 каждого клапана, расположенная между бо(54) СКЛАДН (57) Изобрете найти примен ного хозяйств вании разли изобретения - выполнена из ной линиями и ки, с которь клапаны для Контур нару иметь форму или пилообра АЯ КОРОБКАние относится к таре и может ение в любой отрасли народа при хранении и транспортиро)ных видов продукции. Цель экономия материала. Коробка плоской заготовки. разделенерегиба на равновеликие стенми соединены равновеликие образования крышки и дна, жных кромок клапанов может синусоиды, трапецеидальной зной линии, 3 з.п. ф-лы, 5 ил,ковыми кромками б, выполнена криволинейной и симметричной относительно оси 8 клапана, параллельной его боковым кромкам таким...

Номер патента: 1654139

Опубликовано: 07.06.1991

Авторы: Гонтаревский, Дацко, Палчевский, Пеклич, Ступницкий

МПК: B65D 25/10

Метки: кассета, многофункциональная

...между собой стойКой 16. Крестовина 15 содержит количество лучей 17, необходимое для обеспечения точного базирования детали, при этом каждый радиальный паз диска расположен под соответствующим лучом 17, а губка расположена концентрично продольной оси опоры 5. Захватные рычаги.7 с помощью осей 8 и 9 шарнирно .установленным элементом связаны с соответствующим лучом 17 крестовины 15, Оси 8 и 9 соединения рычагов расположены на равном расстоянии от оси установочного элемента 3, а каждый рычаг 7, соединяющий губку 6 с установочным элементом 3, проходит через соответствующий паз диска опоры 5.Кассета работает следующим образом.В исходном положении опора 5 находится в верхнем положении. При этом шток 4 ограничительным кольцом поджат...

Номер патента: 1654140

Опубликовано: 07.06.1991

Авторы: Козлов, Колесов, Кордюк, Кучеренко

МПК: B65D 39/00

Метки: временный, затвор

...- устранение затрат труда на открывание временного затвора.Применением в качестве материала временного затвора антимонида алюминия АЮЬ, используемого в качестве основы диодов Ганна полупроводниковых квантовых генераторов, обеспечивается устранение затрат труда на открывание затвора, так как этот сплав обладает способностью по истечении некоторого времени самодиспергироваться на воздухе, превращаясь в мелкодисперсный порошок, в результатечего ранее закрытая емкость оказывается в открытом состоянии.Затвор выполнен в виде пробки, полученной заливкой жидкого сплава АВЬ в разъемные стальные формы - изложницы (температура плавления сплава 1065 С).(57) Изобретение относится к средствам для временного закрывания отверстий. Цель...

Номер патента: 1654141

Опубликовано: 07.06.1991

Автор: Попечителев

МПК: B65D 43/24

Метки: крышки, открытом, поворотной, положении, фиксации

...повышение надежности и удобства эксплуатации, э также упрощение конструкции,На фиг.1 изображено устройство в закрытом положении, вид сбоку; на фиг.2 - разрез А-А на фиг,1,Крышка 1 шарнирно установлена на Стойке 2, закрепленной на емкости 3, поСредством двух полуосей 4 и 5, На полуосях 4 и 5 имеются буртики 6 и 7 и закреплены йолзуны 8 и 9, выполненные в виде граненых головок. В крышке 1 выполнено отверСтие 10, в котором установлены ползуны 8 и 9 с возможностью перемещения вдоль него, Полуоси 4 и 5 выполнены резьбовыми с противоположными направлениями нарезок и ввинчены в ответные резьбовые отверстия Стойки 2, В закрытом положении крышки 1 Между буртиками 6 и 7 и внутренними поверхностями стойки 2 имеются зазоры 5, Величины которых...

Номер патента: 1654142

Опубликовано: 07.06.1991

Авторы: Брайнес, Заболотнов, Калачев, Михайлов, Пешиков

МПК: B65D 47/00

Метки: емкостей, жидкими, затвор, средами

...13 для перемещения по ней жидкости из емкости 14. В диске 4 выполненыотверстия 15 и 16, соосные с отверстиями 8 25и 9, а в промежуточном диске - паз 17,соединенный с отверстием 11. Затвор имеетштуцера 18 и 19, а корпус затвора имеетбоковую резьбовую поверхность 20.Затвор работает следующим образом. 30При заполнении емкости 14 через шту, цер 19, подключенный к нагнетательномутрубопроводу, поступает жидкая среда, которая движется по пазу 17 и, обтекаяобратный клапан 5, далее движется через 35отверстия 10, 9 и 16 в полость емкости. Призаполнении емкости 14 воздух выходит наружу через отверстия 15 и 8, и воздушныйфильтр 12, При опорожнении емкости под, воздействием разрежения, создаваемого 40 насосом, обратный клапан 4 поднимается...

Номер патента: 1654143

Опубликовано: 07.06.1991

Авторы: Войтаник, Гончар, Червоный

МПК: B65D 61/00

Метки: имеющих, предохранительный, рамы, скрепления, стопы, строительных, устройства, форму, элемент

...- пустотелый выступ 5 с винтовым крепежным элементом 6, конусные штыри 7 и стяжки 8. В нижней части винтового крепежного элемента 6 закреплена втулка 9 и штырь 10,Предохранительный элемент применяют следующим образом.На сложенную стопу дверей 11 (строительных изделий) укладывают прямоугольную пластину 1 так, чтобы выступ 2 каждой прямоугольной пластины 1 вошел в свободное пространство 12 коробки 13 строительных изделий), и сдвигают к углу до контакта выступа 2 с коробкой 13. При этом прямоугольная пластина 1 ложится на коробку 13 стороной 14 с наименьшим расстоянием от выступа 2 до кромки прямоугольной пластины 1. Расстояния от выступа 2 до кромки прямоугольной пластины 1 с каждой стороны выбираются в зависимости от размеров 5...

Номер патента: 1654144

Опубликовано: 07.06.1991

Авторы: Артемчук, Калуцкий, Розбицкий

МПК: B65D 85/20

Метки: длинномерных, многооборотная, тара, транспортирования

...транспортируемое изделие 5, Количество рам, необходимых для конкретного изделия, зависит от длины и физико-механических свойств материала изделия особенно жесткости). Размещают рамы по длине транспортируемого изделия на удалении одна от другой с учетом жесткости изделия и получения равномерных прогибов,После этого сверху на каждую раму укладывают верхние балки 4 так, чтобы П-образные скобы 9 охватывали с двух сторон стойки 2. Далее оба конца гибкого органа 11 каждого стяжного приспособления пропускают через блоки 12 и своими петлями зацепляют за крюки 1.0 на П-образных скобах 9 съемной балки 4, а потом середину гибкого органа 10 запасовывают в один из рядов гребенки 13, которая запирается запорной планкой 14 и фиксируется...

Номер патента: 1654145

Опубликовано: 07.06.1991

Автор: Варавенко

МПК: B65D 88/12

Метки: контейнер, передвижной

...башмака 10, усеченными по его длинной диагонали. Башмак 10 может быть выполнен из упругого материала, при этом расстояние 11 между его сторонами, усеченными по длинной диагонали, больше размера между внутренней поверхностью обода и наружной поверхностью ступицы передних колес 3 на величину д упругой деформации материала башмака. Кроме того, высота выемки в чашеобразном корпусе 9 может быть выполнена равной высоте 1 изнашиваемой части башмака 10.С передвижным контейнером работают следующим образом,В исходном положении контейнера передние колеса 3, установленные на цапфах 5 рамы б, застопорены, Задние колеса, в торможении не участвуют, При этом водило 4, связанное с рамой б при помощи горизонтальной оси 8, на концах которой установлены...

Номер патента: 1654146

Опубликовано: 07.06.1991

Авторы: Бибаев, Гребенников, Павлюк, Тарасюк

МПК: B65D 19/12, B65D 23/02, B65D 88/30 ...

Метки: грузовых, работы, средство, транспортное, трюмах

...соединены с проушинами 4 верхней платформы 2. С проушинами жестко соединены тяги 5 с выступами 6, на нижних концах стоек 3 жестко закреплены горизонтальные пальцы 7.В каждом углу платформы 1 выполнены вертикальные направляющие 8 с пазами 9. Пазы 9 выполнены открытыми и имеют наклонную часть 10 для взаимодействия с пальцами 7 стоек 3 при подъеме верхней платформы 2. На направляющих 8 закреплены проушины 11, в которых шарнирно установлены замки 12 с рукоятками 13 и защелками 14. В платформах 1 и 2 выполнены углубления 15, образующие окна для прохода вил погрузчика (не показаны).Транспортное средство для работы в грузовых трюмах используют следующим образом.8 сложенном положение транспортное средство изображено на фиг.1, где платформа 2...

Номер патента: 1654147

Опубликовано: 07.06.1991

Авторы: Арих, Вовченко, Ивченко, Клименко, Попов, Ханчас

МПК: B65D 88/54

Метки: аэропневмовыгрузки, бункерного, вагона

...его фиксации, Кольцо 6 входит в кольцевой паз во фланце 7 бункера и упирается в прокладку 8, В днище корпуса 2 смонтирован патрубок 9 для подачи сжатого воздуха в разгрузочную камеру 1, Разгрузочная. камера подсоединена к бункеру шарнирно посредством смонтированного в нижней части бункера. кронштейна 10, содержащего ограничитель 11 хода разгрузочной камеры, и расположенного с противоположной стороны замкового приспособления для фиксирования разгрузочной .камеры в закрытом положении, состоящего из выполненного на разгрузочной камере выступа. 12, прикрепленных к бункеру серег 13, смонтированной на серьгах откидной скобы 14 с проемом для взаимодействия с выступом 12 и сьемных планок 15 для фиксирования откидной скобы на серьгах, Патрубок...

Номер патента: 1654148

Опубликовано: 07.06.1991

Автор: Париев

МПК: B65D 88/64

Метки: бункерное

...установлен стабилизатор, имеющий Ч-образную форму. 1 э.п.флы,2 ил. положена над дном корпуса, а другая - над ф выходн ы м отверстием. (ЬВ бункерном устройстве сводообруши-(Л тель может состоять из укрепленных на од- ф, ной оси 6 конусообразных секций.авйБункерное устройство работает следующим образом.При волнообразном движении грузонесущего полотна питателя 3 возникающие вертикальные колебания перемещаемого материала приводят в движение отдельные а секции сводообрушителя, закрепленные на оси 6. Так как материал воздействует на пластину 4 сводообрушителя, которая находится над питателем 3, т.е. над выгрузным окном, другая же пластина - над наклонной стенкой днища 2 - остается вне эоны активного воздействия питателя 3, то вследствие этого...

Номер патента: 1654149

Опубликовано: 07.06.1991

Автор: Томилин

МПК: B65D 90/20, E03B 7/10

Метки: емкости, жидкости, замерзании, защиты, ней, разрушения

...стенками в виде пластин 10 наклоненными к вертикальной оси под углом 5 - 20 с соединительной пластиной 11, длина которой составляет 114 длины пластины 10.Высота корпуса отделителя жидкости выбирается в зависимости от глубины промораживаемого слоя жидкости 8, но не менее 1/20 его толщины.Отделитель может иметь и иную форму (например, П-образную или любую другую), при которой не требуется ограничения конвенции воды. Отделитель предназначен для отделения части верхнего быстропромораживаемого слоя льда от остальных слоев таким образом, чтобы отделенный участок льда мог свободно отделиться и переместиться внутри отделителя под действием на него незначительного избыточного создаваембго в емкости под этим участком давления. Выбор...

Номер патента: 1655854

Опубликовано: 15.06.1991

Автор: Шиврин

МПК: B65D 1/00, B65D 6/16

Метки: грузов, жидких, контейнер

...в виде усеченнойчетырехгранной пирамиды, По периметру основания половины 1 выполнены заики в аиде желобов, в которые уложены прокладки 2, и гребней 3, опирающихся на прокладки 2.Разьемное соединение содержит трубу 4, установленную вдоль продольной оси контейнера и имеющую на каждом конце резьбу, натяжные гайки 5 с шайбами 6 и уплотнительными прокладками 7 для стягивания и герметизации контейнера, Труба 4 выполнена перфорированной, имеющей нг стенках окна 8 для заполнения контейнера.На торцах трубы 4 установлены герметичные крышки 9, снабженные уплотнительными прокладками 10. Контейнер может быть изготовлен из металла и пластмасс.Контейнер для жидких грузов используютследующим образом.Собранный контейнер заполняют через трубу 4,...

Номер патента: 1655855

Опубликовано: 15.06.1991

Авторы: Гонтаревский, Дацко, Дронюк, Палчевский, Пеклич

МПК: B65D 25/10

Метки: кассета, многофункциональная

...продольных пазах 8, вцполненных в.боковыхстенках корпуса 1, Пазы 8 корпуса 1 и продольные пазы 9 площадки 5 служат для настройки кассеты на расстоянии Н и В в зависимости от габаритных размеров устанавливаемых деталей,Многофункциональная кассета работает следующим образом. Детали 10 вручную или манипулятором укладывают в ловители 4 вкладыша 3, Затем кассета транспортируется к технологическомуоборудованию, где детали подаются манипулятором на обработку одной стороны, После обработки одной стороны захватное устройство 11 манипулятора устанавливает деталь 10 нэ площадку 5 тэк, чтобы выступ 6 попадал в отверстие детали, а ось детали располагалась за пределами площадки. После этого захватное устройство 11 отпускает деталь и поднимается...

Номер патента: 1655856

Опубликовано: 15.06.1991

Авторы: Львов, Плаксин

МПК: B65D 41/04

Метки: емкость

...1 емкости устанавливают упругий уплотнительный элемент 4 так, чтобы участок 5, охватывающий безрезьбовую часть 2 горловины 1, лег на безрезьбовую часть 2 горловины 1. На резьбовую часть 3 горловины 1 навинчивают фиксирующее резьбовое кольцо б.По мере навинчивания нажимной пояс 7 входит в контакт с дном 8 упругого уплотнительного элемента 4 и смещает его вниз.При этом охватывающий участок 5, соприкасающийся с конусной безрезьбовой частью 3 горловины 1, упруго деформируется. В связи с тем, что угол а меньше угла,6, упругая деформация будет направлена в сторону наружной поверхности охватывающего участка 5 уплотнительного элемента 4, что обеспечивает плотное прижатие поверхности охватывающего участка 5 уплотнительного элемента 4 к конусной...

Номер патента: 1655857

Опубликовано: 15.06.1991

Авторы: Болденко, Кисельман

МПК: B65D 85/42

Метки: баллонах, контейнер, продуктов, транспортировки, химических, хранения

...собой частей 5 и 6, причем часть 5 рамы 4 жестко закреплена на вертикальной стойке 2, а часть б рамы 4 выполнена с возможностью поворота в вертикальной плоскости. На каждой из частей 5 и 6 рамы 4 жестко установлены зажимы 7 и 8 горловин устанавливаемых баллонов, подвижные части 6 прижимного механизма снабжены замками 9 и подпружиненными защелками 10, а вертикальная стойка 2 снабжена подпружиненными защелками 11,Загрузку контейнера производят следующим образом.В исходном положении подвижные части б верхних и нижних ярусов находятся в крайнем верхнем положении и зафиксированы в этом положении посредством подпружиненных эащелок 10, взаимодействующих с защелками. Загрузку начинают с устзновки баллонов на ложементы 3 нижнего яруса, при...

Номер патента: 1655858

Опубликовано: 15.06.1991

Авторы: Легеза, Пастушенко

МПК: B65D 85/676

Метки: барабан, гибкого, длинномерного, упаковки

...радиус и толщина щек, длина, радиус и толщина стенки шейки, а также толщина обшивки находятся в слеющей зависимости:= 231(й + Яз)(й )/(й + г 2)Яз+ 2 йгЯ - 2 й 52, где г - радиус шейки; 5- толщина щеки; 32 - толщина шейки по ободу; Яз - толщина обшивки контейнера. Барабан позволяет снизить объем пиломатериалов, требуемых для изготовления барабанов, предназначенных для упаковки длинномерного гибкого материала.2 ил,находятся в следующей зависимости: где й - радиус щеки;- длина шейки;г - радиус шейки;51 - толщина шеки;82 - толщина стенки шейки;Яз - толщина обшивки барабана, Укаэанные конструктивные параметры барабана являются оптимальными и обеспечивают минимальный расход пиломатериалов при неизменном полезном объеме, т.е. части...

Номер патента: 1655859

Опубликовано: 15.06.1991

Авторы: Загуляев, Ишмухаметова

МПК: B65D 88/54

Метки: контейнер, саморазгружающийся

...плоскости разъема полуковшей. Опорная рама может иметь телескопические консоли 8 с фиксаторами 9 их положения для подвески контейнера на месте разгрузки, при этом в опорной раме 6 выполнены прорези 10 для взаимодействия с фиксаторами 9. К внутренней поверхности опорной рамы по периметру жестко прикреплен козырек 11 для исключения просыпи сыпучего материала между опорной рамдй и верхней кромкой полуковшей. В местах установки телескопических консолей опорная рама 6 имеет коробчатое сечение, К торцовым поверхностям коисолей 8 жесткоприкреплены пластины 12 с ручками 13 для перемещения консолей. Фиксаторы 9 выполнены Г-образными с бобывками на нижних кон 50 5 10 15 20 25 30 цах, а внутри консолей 8 имеютсв гнезда 14 для размещения...

Номер патента: 1655860

Опубликовано: 15.06.1991

Автор: Парасюк

МПК: B65D 6/00, B65D 88/54

Метки: контейнер, саморазгружающийся

...применения ручного труда.На фиг, 1 изображен саморазгружающийся контейнер, общий вид; на фиг, 2 - то . же, вид сверху.Саморазгружающийся контейнер содержит жесткую раму 1, два полуковша 2, шарнирно соединенных между собой и рамой, фиксатор 3 для стопорения полуковшей в закрытом положении и траверсу 4, шарнирно связанную с полуковшами посредством тяг 5. Полуковши 2 соединены между собой тягами 5 у линии стыка полуковшей, а с рамой 1 каджый иэ полуковшей соединен шарниром 6 верхней кромкой, противоположной плоскости разъема полуковшей.Устройство работает следующим образом,На месте загрузки полуковши 2 контейнера заФиксированы от самопроизвольного раскрытия фиксатором 3. Наполненный сыпучим грузом контейнер стропами грузоподъемного...

Номер патента: 1655861

Опубликовано: 15.06.1991

Авторы: Зурабишвили, Надарейшвили

МПК: B65D 88/62

Метки: бункер, трудносыпучих

...волны", поочередным изменениемдиаметра камер и т,п.На чертеже показан бункер, продольный разрез.Бункер для трудносыпучих материалов содержит эластичные кольцевые камеры 1, расположенные вдоль него, и системы сжатого воздуха и вакуумирования (не показаны). Каждая кольцевая камера 1 соединена пищевой, химической и других отраслях народного хозяйства. Целью изобретения является интенсификация процесса. истечения. Бункер содержит кольцевые эластичные камеры, расположенные вдоль него, системы сжатого воздуха и вакуумирования, При образовании свода от систем сжатого воздуха и вакуумирования обеспечивается срабатывание кольцевых эластичных камер, что обеспечивает изменение геометрии бункера и соответственно обрушение свода, 1 ил. с системами...

Номер патента: 1655862

Опубликовано: 15.06.1991

Авторы: Данелян, Израилян

МПК: B65D 88/64

Метки: бункер, сыпучих

...усиливает эффекталкивэния материала и препятствует зованию застойных зон, 2 з,п.ф-лы,плотно прилегающих друг к ддимо для получения односторости конвейерной ленты,На фиг, 1 изображен бункенэ фиг. 2 - разрез А-А на фиг.бункер с призматическими элеБункер состоит из корпусдальной формы, стенки котороют бесконечные ленты 2Бесконечнь 1 е ленты 2 перемещликам 4 (фиг, 1-3). Подача прокер осуществляется сзагрузочного устройства 5.ленты 2 смежных стенок рэсполест с образованием в поперечмногоугольника,Установка нэ лентах 2 поматических элементов 6, площих друг к другу, позволодновременно жесткую и гицию: на прямых участках ленс внешней стороны между р, общий вид;1 чэфиг 3 - ментами.а 1 пирамиго охвэтываи затвор 3.аются по родуктов в бунпомощью...

Номер патента: 1655863

Опубликовано: 15.06.1991

Авторы: Агафонов, Гуров, Тарасенко, Щукин

МПК: B65D 88/64

Метки: бункер

...использовано в птичниках для подачи корма выращиваемой птице.Цель изобретения - снижение расхода энергии.На фиг, 1 изображен бункер, поперечное сечение; на фиг. 2 - то же, вид сверху.Бункер содержит корпус 1 с пирамидальным днищем.2. В днище 2 расположен побудитель истечения материала, включающий тяги, выполненные в виде пружин 3 и 4, Пружины 3 и 4 расположены вдоль ребер днища 2. Пружины 3 концами шарнирно закреплены в верхней части ребер днища 2, а пружины 4-, в нижней, При этом пружины 3 и 4 шарнирно соединены между собой и со стержнем 5, второй конец которого шарнирно закреплен на разделительной рамке 6, стенки которой выполнены в виде вертикально установленных пластин. В нижней части днища 2 размещен выгрузной транспортер 7.Бункер...

Номер патента: 1655864

Опубликовано: 15.06.1991

Авторы: Зурабишвили, Надарейшвили

МПК: B65D 88/64

Метки: бункер, трудносыпучих

...ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 45 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 Изобретение относится к бункерным устройствам и может найти применение в пищевой, химической и других отрасляхнародного хозяйства.Целью изобретения является интенсификация процесса истечения материала,Выполнение корпуса в сечении в видечетырехугольника, укрепление стержнейвдоль верхних кромок двух противоположных стенок и соединение стержней с приво дами с возможностью перемещения впротивоположном направлении исключаетсводообраэование.На фиг. 1 показанбункер, общий вид; нафиг, 2 - разрез. А-А на фиг. 1,Бункер для трудносыпучих материаловсодержит...

Номер патента: 1655865

Опубликовано: 15.06.1991

Авторы: Калмыков, Сахоненко

МПК: B65D 88/66

Метки: бункер, трудносыпучих

...близким к углу трения, при котором скольжение сыпучего материала поматериалу ребра прекращается.Так как угол трения сырого угля О = 20 Щ по стали составляет 22-35, в описываемой конструкции принято а = 20. Для сухого угля можно принять а=-25-30. Ребра 4 соединены с корпусом 1 через упругие элементы, состоящие иэ резиновых втулок 5, внутри которых размещены оси 6 или рычаги 7, закрепленные одним концом на ребре 4. Рычаг 7 центрального упругого элемента.каждого ребра соединен вторым концом с якорем вибратора 8, У разгрузочного отверстия 3 бункера установлен мембранный датчик давления 9, соединенный через коммутационную аппаратуру 10 с вибраторами 8.Бункер работает следующим образом, Сыпучий материал, в частности дробленый уголь, склонный к...

Номер патента: 1655866

Опубликовано: 15.06.1991

Авторы: Алексеев, Гребенников, Кондратьева, Лакутин, Токуленко

МПК: B65D 90/54

Метки: бункерное, выгрузки, кусковых, хранения

...Нажатием пусковой кнопки на пульте управления включается электродвигатель 29 привода лебедки 27, вращение которого через редуктор 28 передается барабану трения 26, перематыввющему огибающий его несколько раз трос 24, и сообщает закрепленной за его концы харетке 15 поступательное перемещение влево. Каретка 15 перемещается по направляющим 14, опираясь на его внутренние полки ходовыми роликами 16, и в зоне установки первого по пути движения пальцевого затвора ее профилированная канавка 22 одним из двух своих наклонных очерченных по радиусу участков вступает во взаимодействие с роликом 10 рычага 8. По мере дальнейшего перемещения каретки 15 этот участок ее профилированной направляющей, воздействуя на ролик 10, а через него на рычаг 8,...
