Номер патента: 1155505

Опубликовано: 15.05.1985

Автор: Хануков

МПК: B65D 55/14

Метки: горловины, емкости, затвор

...пробкой и взаимодействующего с пробкой посредством пружины сжатия, а также пазов в пробке и выступов на боковой поверхности ползуна,причем количество и взаимное расположение пазов и выступов соответствует количеству и взаимному расположению оцифрованных поворотных дисков, имеющих также на нижних торцах пазы, в которые входят выступы ползуна при установке всехоцифрованных поворотных дисков в положение, соответствующее коду ззмковогоустройства.Кроме того, с целью повышения секретности замкового устройства, оцифрованныеповоротные диски расположены в плоскости крышки под разными углами друг к другу,На фиг. 1 изображен затвор в сборес разрезом в положении, соответствующемнабранному коду, вид сбоку; на фиг. 2 -то же, разрез А-А на фиг. 1. 5 10...

Номер патента: 1155506

Опубликовано: 15.05.1985

Автор: Брук

МПК: B65D 71/00

Метки: грузов, пакетная, упаковка, штучных

...в размерах и компактного складирования упаковок в порожнем состоянии. Указанная цель достигается тем, что в пакетной упаковке для штучных грузов, содержащей поддон, прижимную раму, состоящую из продольных и поперечных планок и стягивающие элементы, поддон имеет конструкцию аналогичную конструкции прижимной рамы, при этом продольные и поперечные планки последней выполнены эластичными и соединены концами так, что одна продольная планка расположена над, а вторая - под поперечными планками, а по периметру рамы закреплены Г-образные накладки из упругого материала,На фиг. 1 представлена пакетная упаковка, общий вид; на фиг. 2 - прижимная рама упаковки; на фиг. 3 - пакет упаковок в порожнем состоянии; на фиг. 4 узел 1 на фиг, 1.Пакетная...

Номер патента: 1155507

Опубликовано: 15.05.1985

Авторы: Афонина, Бояринов, Шаров

МПК: B65D 85/20, B65G 57/18

Метки: длинномерных, контейнер, транспортировки, укладки, цилиндрических

...операция по соединению рычага с балкой выполняется вручную.Цель изобретения - повышение удобства эксплуатации.Цель достигается тем, что в контейнере для укладки и транспортировки длинномерных цилиндрических изделий, содержащем П-образную открытую сверху раму, прижимную балку, связанную с механизмом ее перемещения, включающим установленный в нижней части рамы двуплечий рычаг и связанный с одним его плечом привод поворота рычага, механизм перемещения балки дополнительно содержит жестко закрепленный на свободном плече двуплечего рычага зубчатый сектор, зубчатую цепь, один конец которой жестко закреплен на прижимной балке, а другой размещен с возможностью взаимодеиствия с сектором, и вертикальную направляющую для цепи, закрепленную на...

Номер патента: 1155508

Опубликовано: 15.05.1985

Авторы: Абрамович, Полонеев, Радюков

МПК: B65D 88/00

Метки: контейнер, транспортно-монтажный

...с выполненными на ее концах осевыми сквозными прорезями и выемками под фиксаторы. На фиг. 1 показан контейнер (положение опорного элемента при его транспортировке на автомашине), общий вид; на фиг. 2 - то же, при его установке на перекрытие строящегося здания; на фиг. 3 - 8 - схемы работы опорного устройства.Контейнер состоит из каркаса 1, основания 2 и опорных элементов 3. Опорные элементы 3 закрепляются по двум противоположным сторонам основания. Каждый элемент 3 выполнен в виде пластинчатой скобы 4, на концах которой имеются осевые 5 О 15 20 25 30 35 40 45 50 сквозные прорези 5 и выемки 6. Пластинчатая скоба 4 устанавливается на осях 7 и фиксаторах 8, смонтированных на основании, в его углах с возможностью, за счет прорезей и...

Номер патента: 1155509

Опубликовано: 15.05.1985

Автор: Князев

МПК: B65D 88/12

Метки: контейнер, транспортировки, укладки

...содержащем корпус, одна из стенок которого имеет откидную створку, внутри корпуса по его высоте на стенке, расположенной против откидной створки, шарнирно закреплены полки, выполненные в виде решеток с зазорами для размещения концов двух расположенных в смежных рядах П-образных изделий, при этом верхняя полка смонтирована с возможностью опирания на откидную створку при закрытом положении последней.На фиг. 1 изображен контейнер, общий вид; на фиг, 2 - то же, поперечный разрез; на фиг. 3 - сечение А - А на фиг. 2; на фиг. 4 - вид Б на фиг. 3.Контейнер состоит из корпуса 1 с откидной створкой 2, которая крепится к 5 10 15 20 25 30 корпусу 1 с помощью пластин 3. Внутри корпуса 1 по его высоте на стенке, противоположной откидной створке,...

Номер патента: 1155510

Опубликовано: 15.05.1985

Авторы: Займогов, Мосов, Степанов, Трифанов

МПК: B65D 88/26, B66B 17/26

Метки: бункер-дозатор, подъемника, рудничного

...из вертикальных стенок 1 и наклонного желоба 2 с затвором 3, соединенных участком 4.Футеровка двух противоположных сужающихся стенок 5 и 6 соединяющего участка 4 и днища 7 наклонного желоба 2 выполнены из материала, коэффициент трения которого меньше коэффициента трения основной футеровки бункера-дозатора. Например, при выполнении основной футеровки из стальных листов (коэффициент трения калийной руды по стали равен 0,4) футеровка стенок 5 и 6 и днища 7 выполнена из эмалированных листов (коэффициент трения калийной руды по эмали равен 0,16). Стенки 8 и 9 футерованы материалом основной футеровки бункера.Истечение руды из бункера-дозатора происходит следующим образом.При открывании затвора 3 приходит в движение часть руды, находящаяся...

Номер патента: 1155511

Опубликовано: 15.05.1985

Автор: Толпыгин

МПК: B65D 88/54

Метки: бункер, передвижной

...1Изобретение относится к промышленному транспорту, в частности к транспортирующим машинам, и может быть использовано для механизации погрузочно-разгрузочных работ.Цель изобретения - повышение надежности и упрощение конструкции передвижного бункера.На фиг. 1 изображен передвижной бункер, общий вид; на фиг, 2 - вид А на фиг. 1.Передвижной бункер содержит корпус 1 с откидным днищем 2. На осях 3, установленных на боковых стенках корпуса 1, шарнирно закреплена поворотная в вертикальной плоскости 1.1-образная скоба 4, охватывающая корпус с днищем снизу. Часть откидного днища 2 выполнена сферической и взаимодействует с роликом 5, который установлен на скобе 4 под днищем 1, Ролик 6 установлен на боковой планке скобы 4 и взаимодействует с...

Номер патента: 1155512

Опубликовано: 15.05.1985

Авторы: Гриценко, Житницкий

МПК: B65D 88/68

Метки: бункер

...схем эксцентричного крепления сводообруш ителя.Бункер содержит корпус 1 в форме усеченного конуса, пропущенный через стенки бункера приводной горизонтальный вал 2, расположенный в зоне возможного образования свода материала, и сводообрушитель, выполненный в виде группы дисков 3, жестко закрепленных на валу 2 под углом к его оси, равным или больше угла естественного откоса сыпучего материала. В дисках 3 образованы отверстия 4. Сечение каждого отверстия обеспечивает пропускную способность материала.Диски установлены на валу таким образом, что каждый последующий наклонен навстречу предыдущему, образуя полости, приближенные к форме воронки.Использование предлагаемого устройства обеспечивает по сравнению с известными устройствами эффективное...

Номер патента: 1155513

Опубликовано: 15.05.1985

Авторы: Леонтьев, Плугатаренко, Тыняный, Цымбал

МПК: B65D 88/68

Метки: бункерное

...материала 12,Недостатком известной установки является низкая эффективность принудительной подачи сыпучего материала вследствие уплотнения за счет гравитационных сил, образующихся под действием вибрации.Цель изобретения - повышение эффективности принудительной подачи сыпучего материала.Поставленная цель достигается тем, что в бункерном устройстве, содержащем корпус с течкой и загрузочной воронкой и механизм для побуждения истечения сыпучего материала, последний состоит из расположенного в загрузочной воронке торообразного кольца с пазом в его верхней части, пружин для соединения торообразного кольца с течкой, предохранительного цилиндра с подпружиненным штоком и укрепленного на последнем колеса для взаимодействия с пазом торообразного...

Номер патента: 1155514

Опубликовано: 15.05.1985

Авторы: Белецкий, Файнштейн

МПК: B65D 90/22

Метки: подготовки, резервуара, ремонту

...1, стенка резервуара 2, слой твердеющей пены 3, люк резервуара 4, напорный вентиляционный трубопровод 5, вентилятор 5, сливное приспособление 7.Пример. Производится подготовка к ремонту резервуара для хранения нефтепродуктов, в частности бензина. Резервуар опорожняют через сливное приспособление 7 и проветривают с помощью переносной вентиляционной установки 5 и 6, размечают места ремонта 1 путем оконтуривания их присосками с частями, выступающими над наносимым слоем пены. Затем с помощью пеногенератора (например ВПСЭ - 2,5) на внутреннюю поверхность резервуара по всей ее площади, за исключением участка 1, подлежащего ремонту, наносят слой твердеющей пены, которую готовят на основе продуктов животного происхождения. После...

Номер патента: 1155756

Опубликовано: 15.05.1985

Авторы: Бастан, Гобов, Славиковский, Смирнов, Тарчевский

МПК: B65D 88/64, E21C 41/06

Метки: выпуска, сыпучих

...фиг. 1 представлено устройство, общий видф на фиг. 2 - конструктивное выполнение узла перемещения питателя при отсутствии нагрузки на верхнюю ветвь несущей ленты, разрез А-А, вид Б.Устройство содержит питателн 1, которые образуют выпускное отверстие 2 для выпуска сыпучего материала 3. Каждый питатель выполнен в виде рамы 4 и снабжен несущей бесконечной лентой 5, приводным 6 и натяжным 7 барабанами. На раме закреплены опорные катки .8. Натяжные барабаны подпружинены относительно рамы пружинами 9, Каждая рама оснащена отклоняющим роликом 10 и исполнительным механизмом 11. Рамы установлены на направляющих 12 посредством опорных катков.Устройство работает следующим образом.В первоначальный момент питатели 1 сомкнуты и выпускное отверстие 2...

Номер патента: 1156964

Опубликовано: 23.05.1985

Авторы: Гайбарян, Долгишев, Чиснев

МПК: B65D 6/16, B65D 6/24

Метки: грузов, разборная, тара, штучных

...заплечиками хомута. На фиг. 1 изображена разборная тара для штучных грузов, вид сбоку; на фиг. 2 - то же, вид сверху; на фиг. 3 - то же, вид с торца; нафиг. 4 - разрез А-А на фиг. 2;на фиг. 5 - то же,в окончательной стадии фиксации.Тара содержит верхнее 1 и нижнее 2 основания с боковыми гранями 3, стягивающий элемент 4, подпружиненный в ,районе нижнего основания пружиной 5,а в районе верхнего основания имеющий хомут 6 с заплечиками 7. Боковые грани 3 выполнены наклонными к вертикальной оси тары, благодаря чему при стягивании изделия оно укладывается плотно и без смещЕния.На рабочих поверхностях каждого основания выполнены прорези 8 - 10 для размещения и перемещения в них стягивающих элементов 4.С хомутом 6 стягивающего элемента 4...

Номер патента: 1156965

Опубликовано: 23.05.1985

Авторы: Кац, Олевич

МПК: B65D 19/00

Метки: поддон

...а на верхнем З 0 настиле установлены фиксаторы, расположенные по его диагоналям для взаимодействия с трубчатыми связями при штабелировании поддонов.На фиг. 1 изображен поддон, общий 5 вид; на фиг. 2 - то же, вид в плане; на фиг. 3 - вид А на фиг. 1.Связи 1, образующие горизонтальный верхний настил, установлены с просветом параллельно один другому. Нижние связи являются опорными и установлены параллельно верхнему настилу и между собой и перпендикулярно связям 1.Концы связей 1 верхнего настила имеют вырезы, образуя плоскости, где установлены упоры 3, предотвращающие воэможность схода крановой подвески с этой плоскости, Связи верхнего и нижнего настилов соединены между собой проставкамн 4, благодаря чему груз легко может быть снят с...

Номер патента: 1156966

Опубликовано: 23.05.1985

Авторы: Гаденко, Егоренко

МПК: B65D 19/12

Метки: складная, тара

...с разновысокими продольными бортами 2 и поперечными бортами 3которые заканчиваются на уровне оси 4 шарнира, а продольные борта 2 И скруглены со стороны торцовых стенок 5 с того же уровня.Днище 1 шарнирно соединено с боковинами 6 торцовых стенок 5 при помощи четырех осей 4 со скругленными 20 сФерическими головками и гайками.Торцовые стенки 5 в верхней части имеют горизснтальные площадки 7, а в нижней части - опорные ножки 8, которыми тара опирается иа площадки 7 25 нижнего яруса при многоярусном складмровании. Площадки 7 смещены вовнутрь и образуют с.боковинами 6 торцовых стенок 5 пазы 9 для прохода продольных бортов 2 днища 1 при Зо складывании и паз 10 между площадкаИнаВ нижней части торцовых стенок 5 имеются упоры 11, которые при...

Номер патента: 1156967

Опубликовано: 23.05.1985

Авторы: Грицюк, Котлярский, Ласкавый, Харченко

МПК: B65D 19/22

Метки: поддон, универсальный

...высота стенкишвеллера у них меньше, чем в основании 1 20и стяжках 2 и 3,Для обеспечения беспрепятственного съема последнего изделия в горизонтальном направлении верхний торец втулки 7 расположен ниже верхней плоскости 9 основания 1,Втулки 7 выполнены сквозными, причем внутри каждой из них с зазором установленыстойки 10. Последние выполнены из труб 11с заваренными с двух сторон опорами 12 изаглушками 13, в которые вкручены рым-болты 14. Стойки 10 имеют возможность свобод- зпно перемещаться по вертикали во втулках 7,Уид А а эти втулки, в свою очередь, могут перемещаться по горизонтали в пазах 6 основания 1, служащего как опора для пакета грузов 15. При загрузке поддона в комплект входит подъемный стол 16.Работа поддона осуществляется...

Номер патента: 1156968

Опубликовано: 23.05.1985

Авторы: Бородавко, Левченко, Чесовник

МПК: B65D 85/02

Метки: бесконечной, кассета, ленты, хранения

...Реда кто р Е. Па пи Техред И. Верес Корректор Л. Пилипенко Заказ 3266 Л 9 Тираж 674 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 13035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к устройствам для упаковки и хранения рулонных материалов, в частности к кассетам для хранения замкнутой ленты.Цель изобретения - повышение вместимости кассеты.На фиг. 1 изображена кассета, вид сбоку в разрезе; на фиг. 2 - то же, вид сверху.Кассета состоит из основания 1, на котором расположены полый сердечник, состоящий из двух полуколец 2 и 3, закрепленных к основанию 1, и двух втулок 4 и 5, Между кольцами образован основной боковой зазор 6 и...

Номер патента: 1156969

Опубликовано: 23.05.1985

Авторы: Захарин, Коблов, Морозов

МПК: B65D 88/00

Метки: контейнер

...3.Контейнер состоит из корпуса 1, снабженного направляющими 2, роликами 3,упором 4, проушиной 5, и рамы 6, снабженной роликами 7, и спаренными фоткиднымистойками 8, снабженными поворотными 9 инеповоротными 10 колесами. Откидные стойки 8 соединены с рамой 6 шарнирно при помощи кулисного механизма, состоящего изкулисы 11 с упором 12, камня 13 кулисы истопорящей гайки 14. С целью регулировкиоткидных стоек 8 по длине они выполненыиз стержней 15, соединенных перекладиной16, несущей гайку 17, и подвижной относительно них рамы 18, несущей гайку 19. 2Перемещение рамы 18 относительно стержней происходит за счет вращения винта 20с левой и правой резьбой. Для фиксациикорпуса контейнера на раме служат перемычка 21 и откидной болт 22. В...

Номер патента: 1156970

Опубликовано: 23.05.1985

Авторы: Дзюман-Грек, Наказный

МПК: B65D 88/12

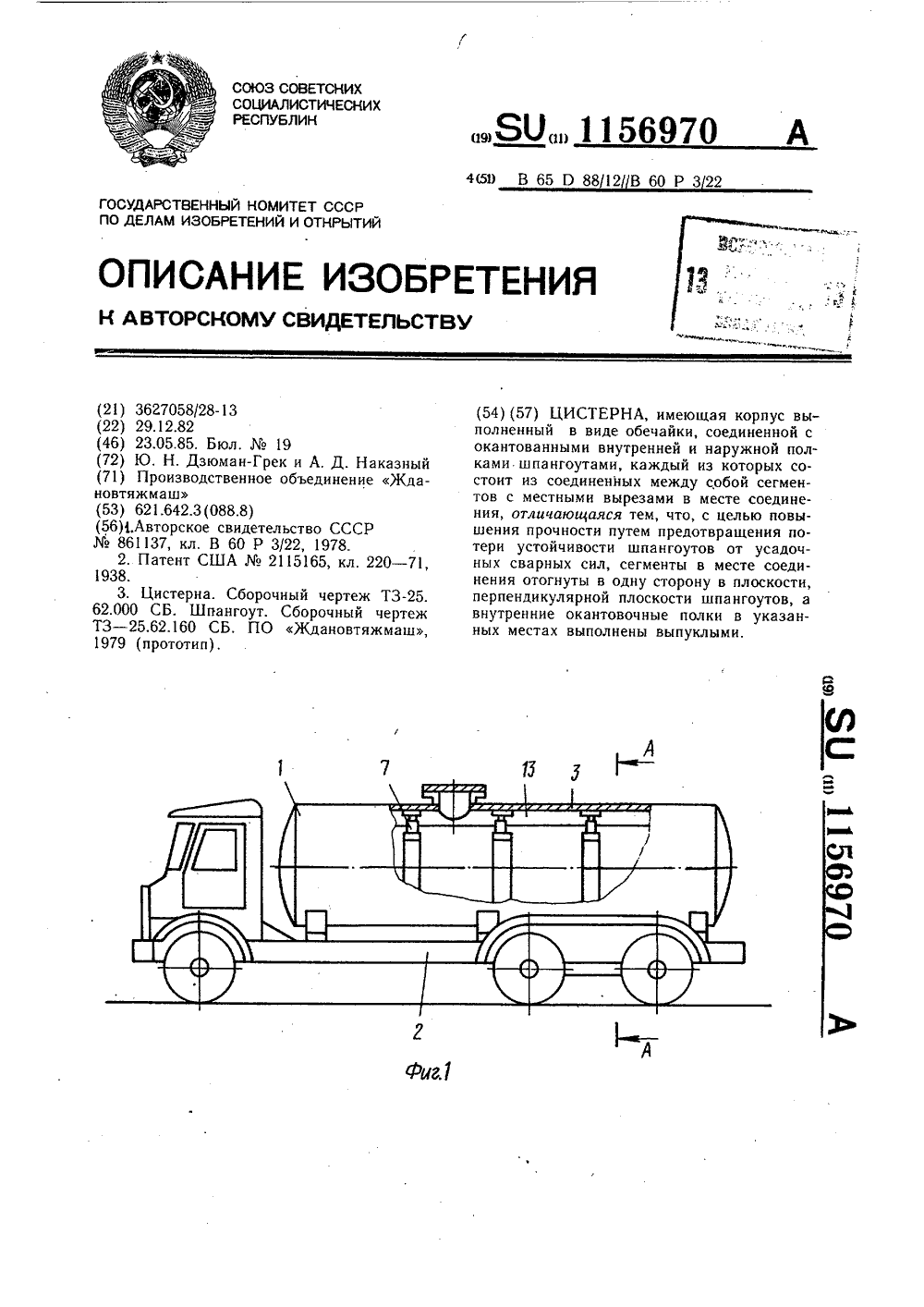

Метки: цистерна

...потери устойчивости шпангоутов от усадочных сварных сил.Поставленная цель достигается тем, чтов цистерне, имеющей корпус, выполненный в виде обечайки, соединенной с окантованными внутренней и наружной полками шпангоутами, каждый из которых состоит из соединенных между собой сегментов с местными вырезами в месте соединения, сегменты в месте соединения отогнуты в одну сторону в плоскости, перпендикулярной плоскости шпангоутов, а внутренние окантовочные полки в указанных местах выполнены выпуклыми. 45 50 55 На фиг. 1 изображена цистерна, общийвнд; на фиг. 2 - разрез А - А на фиг. 1;на фиг, 3 - разрез Б - Б на фиг. 2; нафиг. 4 - вариант исполнения шпангоута;на фиг. 5 - узел 1 на фиг. 4.Цистерна 1, установленная на шасси автомобиля 2,...

Номер патента: 1156971

Опубликовано: 23.05.1985

Авторы: Каневский, Плишкин, Солодарь

МПК: B65D 88/26

Метки: бункер, многоячейковый

...соединения смежных воронок на уровне их разгрузочных отверстий.На фиг, 1 показан многоячейковый бункер, общий вид; на фиг. 2 - разрез А - А для трехъячейкового бункера; на фиг. 3 - разрез А - А для девятиячейкового бункера,Многоячейковый бункер имеет бункерные балки 1, воронки 2 и горизонтальные распорные элементы 3, закрепленные на стенках воронок 2 на уровне их разгрузочных отверстий 4,Горизонтальные распорные элементы 3 могут быть выполнены из профилей любого сечения.Установка в многоячейковом бункере дополнительных горизонтальных элементов на уровне разгрузочных отверстий качественным образом меняет конструкцию и условия работы основных ее элементов (стенок и бункерных балок) на действующие нагрузки; С установкой этих элементов...

Номер патента: 1156972

Опубликовано: 23.05.1985

Авторы: Коновалов, Коренюгин

МПК: B65D 88/54

Метки: контейнер, саморазгружающийся

...1, снабженный опорными колесами 2. К стенкам каркаса шарнирно прикреплены на осях 3 полуковши 4 и 5, подвешенные так, что открытые их стенки обращены одна к другой. На верхних наружных частях полуковшей жестйз закреплены проушины 6, к которым шарнирно прикреплены одними концами тяги 7 и 8, вторые концы которых шарнирно соединены с концами кулис 9 осями 10 и 11, причем правые концы кулис снабжены прорезями 12 и жестко закреплены на концах грузозахватной оси 13, к которой жестко закреплены рычажные рукоятки 14 ручного привода полуковшей, а в центре по длине оси 13 жестко закреплена фигурная скоба 15 (треугольной формы), имеющая симметричный фигурный паз 16 между двумя углами с круглыми фиксирующими впадинами 17 и 18 на концах паза. В...

Номер патента: 1156973

Опубликовано: 23.05.1985

Авторы: Буданов, Варсанофьев, Голоденко, Горев, Королева

МПК: B65D 88/66

Метки: бункер, вибрационный

...Прилегающие к кромкам стенки бункера на участке а - б выполнены податливыми и допускают перемещения в сторону стыка и обратно. Вибратор 5 эксцентрикового типа через упоры б воздействует на элементы 2, приводя их и прилегающие стенки бункера на участке а - б в противофазные колебательные движения. Амплитуда колебаний наибольшая в точках а и постепенно убывает к точке б. В целях интенсификации воздействия на сыпучий материал стенки бункера, прилегающие к раз 40 45 50 55 резу, целесообразно выполнить плоскими и расположить их под острым углом одна к другой (сечение А - А на фиг. 1). Приведение в колебательное движение элементов 2 и прилегающих стенок можно осуществить не только эксцентриковым вибратором, но и другими способами и...

Номер патента: 1156974

Опубликовано: 23.05.1985

Авторы: Кошкин, Новичков, Роганов

МПК: B65D 90/54

Метки: бункер, выгрузки, сыпучих, хранения

...фиг. 3; на фиг. 5сечение Б - Б на фиг. 3; на фиг. 6 - конструктивная схема одного из секторов затвора; на фиг. 7 - схема распределения сил.Бункер для хранения и выгрузки сыпучих материалов имеет опорную раму 1 скорпусом 2. На раме 1 через диафрагму 3с ребром 4 жесткости посредством шарнир 2ных осей 5 закреплены соответственно на каждой оси 5 секторы 6, составляющие двухсекторный затвор бункера. Для подвес- ки бункера предусмотрена петля 7. Механизм манипулирования затвором содержит П-образную рукоять 8, жестко прикрепленную к одному из секторов 6 с двух его сторон и рычаги 9 и 10, шарнирно закрепленные на секторах 6 посредством осей 11 - 14 на равных расстояниях от осей 5 10 поворота сектеров 6. Рычаги 9 и 10, смонтированные с обеих...

Номер патента: 1156975

Опубликовано: 23.05.1985

Авторы: Калюжный, Куриленко, Соломенцев, Чеппель, Яшаров

МПК: B65D 90/54

Метки: затвор, секторный

...Рабрую заменуподъемных У ия - повышение дол на монтаж и обеспе го из строя.Цель изобретения -а 11 лотка при вьходе " -,ассыто ного днища п осыпания горнон мавечности.нение предл агаемого секторичить для уменьшения пр 10 ановлены упдрименл амепозволит сущесственно увелипри разгрузке на рые полосы , п12 ерекрываюзатвора пшахтных условиях.гие вертикальныи загрузочным срок его службы в шахтщ ежду скипом ищие зазор м1 изображен сектор " щный затворед ющим образом.С тор работает следуюстроиства 1ектжение,затвораРу У- общий видмальное полоозки скипа и дподвиж- тое. о вр кзаг зочна фиг.о волу унк заг3 ор содержит сатст оиства накапливаетсяля чего ного у рхода скиный напр1 выполненно съемным, дляв виде ммая доза горнон масзки включаается...

Номер патента: 1156976

Опубликовано: 23.05.1985

Авторы: Каминский, Лившиц, Столкина

МПК: B65D 90/58

Метки: бункерный, затвор

...жестко скрепленных штырей, а регулировка пропускной способности выходного сечения бункера не производится.Цель изобретения - регулирование пропускной способности выходного сечения бункера,Указанная цель достигается тем, что вбункерном затворе, содержащем раму и запорный механизм, последний выполнен в виде набора заостренных на одном конце штырей, смонтированных с возможностью их индивидуального перемещения в направляющих втулках, установленных в раме,Кроме того, в наборе штыри установленыв несколько рядов в шахматном порядке смежцентровым расстоянием между штырями по горизонтали (1,5 - 2,5) Р; по вертикали (1,0 - 2,0)Р, где Р - диаметр штыря.На фиг. 1 изображена схема бункерногозатвора, продольный разрез; на фиг. 2 -569762то...

Номер патента: 1158447

Опубликовано: 30.05.1985

Авторы: Дорофеев, Желев, Скрябин

МПК: B65D 85/68

Метки: поддон

...одна из его сторон горизонтальна и направлена в сторону стоек 4, а также вертикальные штыри 6, имеющие сверху заходную фаску и жестко соединенные с накладками 4 . 55стоек 3. Внутри стоек 3 ниже накладок 4 горизонтально установлены оси7 расположенные перпендикулярно про дальной оси симметрии поддона, Наоси 7 шарчирно установлен С-образныйфиксатор, состоящий из втулки 8,С-образной скобы 9 и упора 10, соединенных между собой .неподвижно, иовального трапециевидного в сечениикольца 11, установленного на оси 7в стороне, противоположной упору 10.При этом фиксатор имеет возможностьограниченного перемещения вдоль оси7. Стойки 2 и 3 имеют Форму усеченной пирамиды, причем под большимоснованием стоек имеются отверстия(не показаны). Форма стоек и...

Номер патента: 1158449

Опубликовано: 30.05.1985

Авторы: Пак, Сморгович, Шуваев

МПК: B65D 88/26

Метки: бадья, поворотная

...ИДЕТЕЛЬСТВ АВТОРСКОМ р с с воз нирно со гов с тр 8. СУДАРСТВЕННЫЙ НОМИТЕТ СССР ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(71) Государственный ремонтно-сительный специализированный трепо ремонту, монтажу технологичекого оборудования и сооружений(56) Авторское свидетельство ССВ 442976, кл, В 65 С 65/34, 197Авторское свидетельство СССРВ 709466, кл. В 65 0 88/26, 197(54) (57) БАДЬЯ ПОВОРОТНАЯ, содержащая корпус с загрузочным проемо в боковой его части и выгрузочным отверстием в днище, затвор, пере" крывающий выгрузочное отверстие, траверсу и полозья, о т л и ч а ю щ а я с я тем,что, с целью обеспечения возможности максимального заполнения полезного объема, она снабжена крышкой с боковыми щитка ми, укрепленной на корпусе с можностью поворота и...

Номер патента: 1159774

Опубликовано: 07.06.1985

Авторы: Нечволодов, Парфенов, Сафонов, Тулинова, Хмыров

МПК: B65D 88/64

Метки: бункер-питатель

...где требуется непрерывная и равномерная подача материала.Цель изобретения - предотвращение зависания и обеспечение непрерывной равномерной подачи материала.На чертеже изображен бункер-питатель, общий вид, разрез.Бункер+питатель состоит из верхней загрузочной части 1, ползунов 2, пружин 3, тензодатчика 4, щитов 5 с шарнирами, шибера 6, выгрузочного .отверстия 7, разгрузочного транспортера 8 и корпуса 9.Бункер-питатель работает следующим образом.Трудносыпучий материал через загрузочную часть 1 поступает в корпус 9 и ложится на разгрузочный транспортер, являющийся одновременно и разгрузочным столом. Разгрузочный транспортер 8 передвигает материал в направлении разгрузочного отверстия 7, причем толщина слоя материала ступенчато...

Номер патента: 1161426

Опубликовано: 15.06.1985

Авторы: Довгард, Любаров

МПК: B65D 88/26

Метки: бункер, гибкий, многосекционный

...общий вид; на фиг. 2 несколько проемов бункера, вид в плане; на фиг. 3 - разрез А - А на фиг. 2 на фиг, 4 - разрез Б - Б на фиг. 2; на фиг. 5 - эллипсовидный бункер, общий вид.Каждая секция многосекционного гибкого бункера для сыпучих продуктов, преимущественно большого объема, содержит ригели 1, соединяющие в поперечном направлении стойки 2. Стойки 2 связаны в продольном направлении опертыми на них соответственно внешней балкой 3 и эквидистантно расположенной ей внутренней балкой К этим балкам по их продольным кромкам подвешены соответственно внешняя стенка оболочки 5 и внутренняя стенка оболочки 6, соединенные днищем 7, Стойки секций расположены в плане по замкнутому контуру,р, Замкнутый контур представляет собой либо круг, либо...

Номер патента: 1161427

Опубликовано: 15.06.1985

Автор: Самойлов

МПК: B65D 5/10

Метки: контейнер

...снабжен пластинами, имеющими отогнутые наружу края, а края накладки изогнуты вовнутрь так, что образуют продольный паз, служащий для взаимодействия с отогнутыми краями пластин.На фиг. 1 изображен контейнер, общий вид; на фиг. 2 - пластина с отогнутым краем; на фиг. 3 - сформированный контейнер с дополнительными пластинами на клапанах; на фиг. 4 - накладка с продольным пазом; на фиг, 5 - схема взаимодействия накладки с клапанами.Контейнер имеет переднюю и заднюю стенки 1 с клапанами 2 и боковые стенки 3 с клапанами 4, между которыми размещены накладки, каждая из которых содержит две планки 5, соединенные перемычкой 6, и две дополнительные планки 7, жестко прикрепленные вдоль оси к перемычке 6, Края дополнительных планок 7 изогнуты так,...

Номер патента: 1161428

Опубликовано: 15.06.1985

Автор: Бирючевский

МПК: B65D 5/40

Метки: жидкостей, пакет, хранения

...для хранения жидкостей, выполненном в виде тетраэдра с одной парой взаимно перпендикулярных скрещивающихся ребер, через которые проходят две плоскости симметрии, каждые две грани тетраэдра, проходящие через одно из взаимно перпендикулярных ребер, выполнены взаимно перпендикулярными, при этом длина каждого скрещивающегося ребра в 2/Ураз больше длины остальных ребер тетраэдра.На фиг. 1 изображен пакет, вид сбоку и сверху; на фиг. 2 - схема укладки пакетов в тару прямоугольной формы,Пакет для хранения жидкости выполнен в виде тетраэдра, в котором два скрещивающихся взаимно перпендикулярных ребра 1 и 2, совпадающие с внутренними кромками поперечных швов пакета, удалены друг от друга на расстояние .ф (где а - длина каждого из этих ребер....
