Установка для утилизации паров в резервуарах для хранения нефти и нефтепродуктов

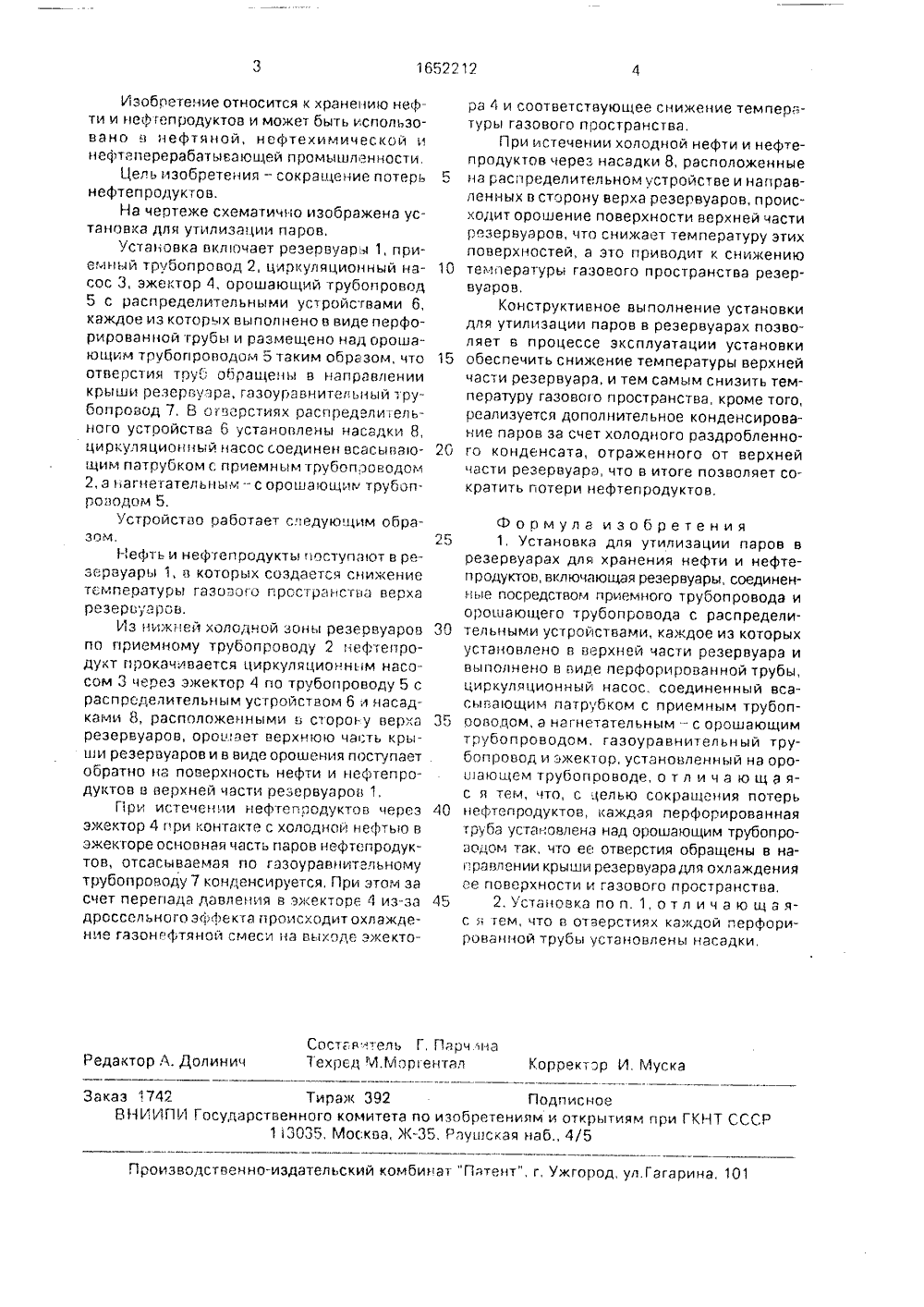

(51) САНИЕ ИЗОБРЕТЕН И ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР. К АВТОРСКОМУ СВИДЕТЕЛЬСТ(54) УСТАНОВКА ДЛЯ УТИЛИЗАЦИИ ПАРОВ В РЕЗЕРВУАРАХ ДЛЯ ХРАНЕНИЯНЕФТИ И НЕФТЕПРОДУКТОВ(57) Изобретение относится к хранению нефти и нефтепродуктов и может быть использовано в нефтянои, нефтехимической и нефтеперерабатывающей промышленности. Целью изобретения является сокращение потерь нефти и нефтепродуктов. Установка состоит иэ атмосферных резервуаров 1, приемного трубопровода 2, циркуляционного насоса 3, зжектора 4, орошающего трубопровода 5, распределительного устройства 6, каждое иэ которых выполнено в виде перфорированной трубы с насадками 8 и установлено в верхней части резервуара 1 над орошающим трубопроводом 5 таким образом, что отверстия обращены в направлении крыши, 1 э. и. ф - лы,1 ил,1652212 ра 4 и соответствующее снижение температуры газового пространства,При истечении холодной нефти и нефтепродуктов через насадки 8, расположенные на распределительном устройстве и направленных в сторону верха резервуаров, происходит орошение поверхности верхней части резервуаров, что снижает температуру этих поверхностей, а это приводит к снижению температурь газового пространства резервуаров,Конструктивное выполнение установки для утилизации паров в резервуарах позволяет в процессе эксплуатации установки обеспечить снижение температуры верхней части резервуара, и тем самым снизить температуру газового пространства, кроме того, реализуется дополнительное конденсирование паров за счет холодного раздробленного конденсата, отраженного от верхней части резервуара, что в итоге позволяет сократить потери нефтепродуктов,Состав :тель Г, Пдрч 1-аТехред Ы,Мор етдл Корректор И, Муска Редактор А. Долинич Заказ 1742 Тираж 392 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР13035, Москва, Ж, Рлушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 Изобретение относится к хранеию нефти и неф геп родуктов и может быть использовано в нефтяной, нефтехимической инефтеперерабатывающей промышл энности,Цель изобретения - сокращение потерь 5нефтепродуктов.На чертеже схематично изображена установка для утилизации паров,Уста овка включает резервуары 1, присмный трубопровод 2, цир(уляцио 4 ный насос 3, эжектор 4, орошающий трубопровод5 с распределительньми устройствами 6,каждое из которых выполнено в виде перфорированной трубы и размещено над орошающим трубопроводом 5 таким образом, что 15отверстия труб обращены в направлениикрыши резергуара, гдзоурдвнительный трубопровод 7, В отверстиях распредели" ельного устройства 6 установлены насадки 8,циркуляционный насос соединен всасьвдощим патрубком с приемным трубопроводом2, а;агнегательным- с орошаощю трубопроодом 5,Устройство работает следунэ.цим образом, 25Нефть и нефтепродукты оступот в ре.зервуарь 1, в которых создается снижениетемпературы газового прсстрансвд верхарезерьудров,Из нижней холодной зоны резервуаров 30по приемному трубопроводу 2 нефгепродукт грокачивается циркуляционным насосом 3 через эжектор 4 по трубопроводу 5 сраспределительным усройством 6 и насадками 8, расположенными в сторону верха 35резервуаров, орошает верхнюю часть крыши резервуаров и в виде орошения поступаетобратно на поверхность нефти и нефтепродуктов в верхней части резервуаров 1,При истечении нефтепродуктов через 40эжектор 4 г ри контакте с холодной нефтью вэжекторе основная часть паров нефтепродуктов, отсасываемая по гдзоуравнительномутрубопроводу 7 конденсируется, При этом засчет перепада давлегия в эжекторе 4 из-зд 45дроссельного эффекта происходит охлаждение газонефтяной смеси на выходе эжектоФормула изобретения 1, Установка для утилизации паров в резервуарах для хранения нефти и нефтепродуктовв, включающая резервуары, соединенные посредством приемного трубопровода и орошающего трубопровода с распределительными устройствами, каждое из которых установлено в верхней части резервуара и выполнено в виде перфорированной трубы, циркуляционный насос, соединенный всасывающим патрубком с приемным трубопоовоцом, а ндгнетательным - с орошающим трубо п ро водо м, газоура вн и тел ь н ы й трубопровод и эжектор, установленный на орошающем трубопроводе, о т л и ч а ю щ а яс я тем, что, с целью сокрашения потерь нефтеп родуктоь, каждая перфорированная труба установлена над орошающим трубопроводом так, что ее отверстия обращены в направлении крыши резервуара для охлаждения ое поверхности и газового пространства,2, Установка по и. 1, о т л и ч д ю щ а яс я тем, что в отверстиях каждой перфорированной трубы установлены насадки.
