B65D — Тара для хранения или транспортировки изделий и материалов, например мешки, бочки, бутылки, ящики, жестяные банки, коробки, корзины, стеклянные сосуды, баки и бункера, контейнеры; принадлежности, затворы, арматура к ним; упаковочные элементы ; упаковки

Номер патента: 1736855

Опубликовано: 30.05.1992

Автор: Веретенников

МПК: B65D 88/54

Метки: контейнер, саморазгружающийся

...одним из плеч с толкателем, а другим с крюком, на плечах рычагов, взаимоДействующих с толкателями выполнены вырезы, при атом каждый из толкателей размещен в жестко закрепленной на боковой стенке51015 20 25 30 35 40 скобе, а опорная плита снабжена ограничителем ее отклонения от днища,На чертеже изображен саморазгружающийся контейнер, общий вид,Саморазгружающийся контейнер содержит грузовую емкость 1, рымы 2 на задней стенке емкости 1 и крюки 3, жестко закрепленные на боковых стенках емкости 1, на которых смонтированы оси 4 двуплечих рычагов 5, Одно плечо каждого из рычагов 5 взаимодействует с толкателем 6, посредством оси 7 сочлененным с опорной плитой 8, посредством шарнира 9 закрепленным на днище емкости 1. Конец толкателя 6...

Номер патента: 1736856

Опубликовано: 30.05.1992

Авторы: Зурабишвили, Надарейшвили

МПК: B65D 88/64

Метки: бункер, трудносыпучих

...интенсификации процесса истечения материала. Бункер для трудносыпучих материалов содержит корпус, имеющий форму усеченной пирамиды, и приводы возвратно-поступательного перемещения. Две противоположные стенки корпуса выполнены из эластичного материала, а две другие стенки состоят из шарнирно соединенных между собой поперечных пластин,при этом приводы возвратно-поступательного перемещения укреплены в местах шарнирного соединения пластин стенок. 2 ил,Бункер для трудносыпучих материалов содержит корпус, имеющий форму усеченной пирамиды, при этом две противоположные стенки 1 корпуса выполнены из эластичного материала, а две другие стенки состоят из шарнирно соединенных между собой поперечных пластин 2. Поперечные пластины 2 соединяются между...

Номер патента: 1736857

Опубликовано: 30.05.1992

Авторы: Зурабишвили, Надарейшвили

МПК: B65D 88/64

Метки: бункер, трудносыпучих

...состоит из двух вертикальных, шарнирно соединенных пластин, а приводы возвратно-поступательного перемещения укреплены в местах шарнирного соединения пластин. На чертеже изображено устройствов изометрии,Ы 1 Т 36857 А 1 повышение интенсификации процесса истечения материалов. Бункер для трудносыпучих материалов содержит корпус, имеющий форму усеченной пирамиды, стенки которого соединены между собой шарнирно, и приводы возвратно-поступательного перемещения стенок. Каждая из стенок корпуса состоит из двух вертикальных шарнирно соединенных пластин, а приводы возвратно- поступательного перемещения укреплены в местах шарнирного соединения пластин. Предложенное устройство обеспечивает интенсификацию процесса истечения материала из бункера, 1...

Номер патента: 1736858

Опубликовано: 30.05.1992

Авторы: Лабоцкий, Степук

МПК: B65D 88/64

Метки: бункерах, распределения, сыпучего

...материала при загрузке в бункер. Указанная цель достигается тем, что устройство, содержащее смонтированный навертикальной оси конусный перфорированный рассекатель и охватывающую его цилиндрическую обечайку с чередующимисявырезами и выступами, смонтировано на 5 10 15 20 25 вертикальной оси посредством подшипниковой опоры с возможностью вращения от потока материала и снабжено лопатками, укрепленными на выступах обечайки по касательной к ее цилиндрической поверхности.Благодаря подвесу устройства на вертикальной оси посредством подшипниковой опоры и оснащению лопастями, укрепленными на выступах обечайки по касательной к ее цилиндрической поверхности, при загрузке материала вследствие динамического воздействия на лопатки падающих в бункер...

Номер патента: 1736859

Опубликовано: 30.05.1992

Автор: Афлятунов

МПК: B65D 88/70

Метки: бункера, влажного, налипания, предотвращения, стенки, сыпучего

...выполненного из металлокерамического пористого материала, на рабочую поверхность подается жидкость, рН которой изменяют, уравнивая таким образом рН сыпучего материала с его рН в изоэлектрической точке. При этом частицы сыпучего материала теряют электрический заряд и перестают притягиваться к поверхности посредством электрического поля, что уменьшает силу прилипания сыпучего материала,Недостатком известного способа является трудоемкость, обусловленная тем, что при поступлении нового сыпучего материала необходимо определить его рН до перегрузки и в изоэлектрической точке, а затем, 1736859сравнив их, регулировать рН жидкости, подаваемой в пристенный слой.Цель изобретения - снижение трудоемкости путем уменьшения количества выполняемых...

Номер патента: 1736860

Опубликовано: 30.05.1992

Авторы: Пирогов, Решетников

МПК: B65D 90/54, B65G 65/32

Метки: загрузочно-запорное, сыпучих

...слоя материала 32 при его истечении и кольцевой канавкой ЗЗ с вмонтированным в ней уплотнительным эластичным элементом 34, взаимодействующим при работе устройства с седлом 21 крышки 20,Внутренняя цилиндрическая поверхность корпуса 18 выполнена ступенчатой для обеспечения возможности перемещения вспомогательного запорного элемента 25 вместе со штоком 22 и ограничения его перемещения вниз. Нижняя часть корпуса 18 и верхняя часть крышки 20 выполнены с фланцами 35 и 36 соответственно, в которых предусмотрены каналы 37 и 38 для подачи сжатого воздуха с помощью электропневмораспределителей 39, подключенных к системе сжатого воздуха (не показана).Крайние положения поршня 24 контролируются датчиками 40 и 41, установленными на шпильке 42 с...

Номер патента: 1738145

Опубликовано: 07.06.1992

Автор: Таланов

МПК: A01F 25/14, B65D 6/08

Метки: контейнер, продуктов, сельскохозяйственных, складной

...22, в.петли 14вставляют траверсу 18. Контейнер готов кработе,Все элементы могут быть смонтированыбез использования механизмов, так как про 35 дол ьные балки 1 и направляющие 7 являются составными. Такой монтаж может бытьпроизведен двумя монтажниками за 2 ч, если принять следующие параметры;площадь полуовала 5 - 4 м, длина 30 м,240 т.е, при принятых параметрах емкость хранилища по зерну 120 м, При урожае 25 цзс 1 га, это будет соответствовать урожаю с-40 га,Все элементы могут быть изготовлены45 из стекловолокна, тогда вес всех элементовбудет незначителен, нагрузочная способность большая, стойкость от температуры ивлаги достаточная. Сетку 12 наиболее целесообразно изготовить из двух слоев - внеш 50 ний силовой слой и мелкоячеистый...

Номер патента: 1738323

Опубликовано: 07.06.1992

Авторы: Белоусов, Дроганова, Пуговкин

МПК: B01J 19/16, B65D 90/22, C09K 3/00 ...

Метки: нефтепродуктов, нефти, резервуарах, хранения

...Поте я веса не ти в 1 г Толщина пленки,м Вязкость аство а Количествополимера(ПВС), г Количестворастворителя (мета, нол),г г/см сСт с пленкойво второмстакане в первомстакане О,792 0,794 0,798 0,803 0,809 0,811 0,815 0,002 0,001 0,0005 0,0004 0,0003 0,0003 0,0003 150 300 600 750 900 1000 1200 49,6 49,6 49,6 49,6 49,6 49,6 49,6 0,830 0,820 0,615 0,6109 0,5966 0,5822 0,5740 100 100 100 100 100 100 100 1 2 4 5 8 10 12 35 Составитель Ю. БелоусовТехред М.Моргентал Корректор М.Максимишинец Редактор А.Мотыль Заказ 1951 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 заполняют нефтью, на...

Номер патента: 1738699

Опубликовано: 07.06.1992

Автор: Леухин

МПК: B65B 27/00, B65D 85/46

Метки: замок, концов, ленты, обвязочной, соединения

...на фиг.2 - то же, вид сверху.Замок для соединения концов обвязочной ленты имеет накидную скобу 1, вставленную в кронштейны 2, установленные на плите 3, шарнирно соединенной с плитой 4, крепящейся к обвязочной ленте, и имеющую на концах шайбы 5, в пространстве между которыми и кронштейном 2 установлена пружина 6, при эапирании входящая в пазы 7 фиксирующего элемента 8, прикрепленного к плите 9, крепящейся к обвязочной ленте с противоположной стороны, причем пазы 7 имеют со стороны накидной скобы 1 углубления в форме сегмента, а в пространстве между фиксирующими элементами 8 имеются отверстия 11 для воздействия на скобу 1 при запирании замка, Шарнирная связь плит 3 и 4 осуществлена эа счет шарнира 10,Замок рабо1738699 Формула изобретения...

Номер патента: 1738702

Опубликовано: 07.06.1992

Авторы: Кинщак, Кусков, Мирошников, Труфакин

МПК: B65D 5/06

Метки: картонная, коробка

...стенок, образованных клапанами верхней и нижней стенок, иповышению их прочности,На фиг.1 изображена заготовка картонной коробки; на фиг.2 - картонная коробкав полусобранном виде.Картонная коробка собирается из заготовки (фиг.1), Заготовка содержит нижнююстенку 1 с:клапанами 2,. боковые стенки 3 и4 с клапанами 5 и 6, верхнюю стенку 7 склапанами 8, Клапаны 2,5,6 и 8 при складывании образуют торцовые стенки,Длина стенок 1,3,4 и 7 равна длине коробки 1, Ширина нижней, 1 и верхней 7стенок равна ширине коробки В, а ширинабоковых стенок 3 и 4 - высоте коробки Н,Ширина клапанов 2,5,6 и 8 равна высотекоробки Н, Длина клапанов 5 и 6 боковыхстенок 3 и 4 равна ширине коробки В,Верхняя стенка 7, кроме того, снабженасоединительным клапаном 9 для...

Номер патента: 1738703

Опубликовано: 07.06.1992

Авторы: Куденко, Макушев

МПК: B65D 45/00, B65D 6/00

Метки: жидкости, канистра

...2 ил,нижнеи ее части параллельно дну канистрывыполнено углубление для захвата рукой,На фиг.1 изображена канистра, вид сбоку; на фиг,2 - разрез А-А на фиг.1,Канистра для жидкости имеет корпус 1,ручку 2, сливную горловину 3 с пробкой 4, Внижней части корпуса 1 выполняют углубление 5 по меньшей мере на одной боковойстенке 6 параллельно дну 7. Углубление 5 ненарушает герметичности боковой стенки 6 ивыполнено штамповкой, например, из металлического листа или литьем, например изпластмассы. Дно 7 выполнено, например,как одно целое с боковыми стенками,Канистра используется следующим образом.Для опорожнения канистры от жидкогопродукта откручивают пробку 4. Пользователь, например, левой рукой удерживаетручку 2, а фаланги пальцев правой руки...

Номер патента: 1738704

Опубликовано: 07.06.1992

Авторы: Грановская, Грановский, Жеребин, Легкая

МПК: B65D 6/12, B65D 88/54

Метки: грузов, мелкоштучных, сыпучих, тара

...истечения Замковое устройство представляет согруза из тары, прекратить разгрузку или осу бой двуплечий рычаг 7, укрепленный на конществлять перегрузку различными порция- це поворотной оси 5 и взаимодействующий ми, например часть груза - в один бункер, а со стопорами 8 в виде пластин, закрепленных на корпусе 1. Плечи рычага 7 выполненыНаиболееблизкойкпредлагаемомутех- в виде рамок 9, которые могут поворачиническому решению является бадья для 45 ваться относительно вертикальных осей 10 транспортировки сыпучих материалов, со- рычага 7, Рамки 9 охватывают с минималь.держащая корпус с приспособлением для, ными зазорами стопоры 8 и имеют ручки 11 строповки, днище со створкой, жестко ук- для управления рычагом 7, Высота тары вырепленной...

Номер патента: 1738705

Опубликовано: 07.06.1992

Авторы: Пикалова, Рязанов, Сидякин, Христенко

МПК: B65D 21/02

Метки: ящик

...части корпуса 1, и элементами штабелирования, причем боковые 3 и 4 и торцевые 5 и 6 стекки корпуса выполнены в виде ряда вертикальных элементов 9. установленных с зазором 10 один относи тельно другого, а элементы штабелирования представляют собой упоры 11, размещенные по верхним торцам элементов 9, и упорные зацепы 12, расположенные на нижней опорной поверхности ящика, 15 связанной заподлицо с нижними торцами элементов 9. При этом вертикальные элементы 9 противоположных стенок смещены друг. относительно друга с возможностью входа элементов 9 в зазоры 10 при повороте 20 ящика на 180 для штабелирования в порожнем состоянии. Кроме того, вертикальные элементы 9 в поперечном сечении имеют форму швеллера. Ящик имеет ручные захваты 8,...

Номер патента: 1738706

Опубликовано: 07.06.1992

Автор: Горбунов

МПК: B65D 33/00

Метки: мешок

...верхновти и внутри мешка материала типа "липучка", наличие сцепляющейся накладки, расположенной в рулетке, скрепляющей дно или горловину мешка, выполнение накладки из этого материала в виде сетки, наличие снаружи и внутри горловины мешка материала, позволяющего мгновенно закрывать горловину, а также сжиматьгорловину без больших усилий под завязку веревкой.На фиг,1-3 показаны варианты выполнения мешка,Мешок может быть полностью выполнен из материала типа "липучка" (фиг.1 а), с частичной накладкой на нем (фиг.1 б). Мешок со сцепляющейся сеткой(фиг,1 в, исходное и рабочее положения) имеет боковые стенки 1 дно 2, фиксирующие пластины 3 с прикрепленной к ним и дну накладкой 4 в виде сетки и горловину 5. Мешок по фиг.1 гсостоит из.боковых...

Номер патента: 1738707

Опубликовано: 07.06.1992

Автор: Черноземов

МПК: B65D 39/00

Метки: затвор, сосудов

...а на второй половине пути она сама втягивает проб-ку в горловину, стремясь к своемуравновесному состоянию, При введении затвора в горловину сжатия газа под ним, еслидаже полость заполнена жидкостью до ееверхнего торца, не происходит, так как онстравливается через отверстие 7, полость 6и радиальный канал 9 в атмосферу. При повышении давления в полости 8 сосуда пробка 1, подобно поршню в пневмоцилиндре,начинает выдавливаться иэ горловины 11,выворачивая прокладку 5 в обратную сторо ну и преодолевая ее упругое сопротивление, Радиальный канал 9 выходит из-под прокладки и сообщает полость 8 с атмосферой. После сброса давления тор 5 автоматически возвращает пробку 1 на место, вновь перекрывая канал 9.В случае повышения внешнего давления или...

Номер патента: 1738708

Опубликовано: 07.06.1992

Авторы: Бычков, Голишникова, Одинцова

МПК: B65D 53/00

Метки: жидких, контейнер, сыпучих

...- С и -Сй, структурированного насыщенным водным раствором хлорида железа , и имеет толщину 3 - 5 мм. 1 ил. Этими реакционными группами могут быть -СООН, -Сч, - С и др. Материал внутреннего слоя приготавливают смешением олигомера с 10-20 мас.0 ь насыщенного водного раствора хлорида железа.еФНа чертеже схематично представлена конструкция контейнера, целиком выпол- а ненная из двухслойного материала. 4Наружный слой 1 контейнера изготовлен иэ жести. а внутренний слой 2 - (й) иэ олигодиена, содержащего нитрильные группы - Сй. Толщина внутреннего слоя 3 мм. В контейнер. засыпан порошок с размером ча- С) стиц 0,25 мм. Затем дно контейнера было 00 пробито быстро летящим шариком диаметром 4,5 мм. Через образовавшееся отверстие порошок не...

Номер патента: 1738709

Опубликовано: 07.06.1992

Автор: Попов

МПК: B65D 85/38

Метки: тара, транспортирования, хранения, штучных

...и образующихячейки. В цилиндрических оЬечайках 2 выполнены вертикальные прорези 4, По краямкаждой из прорезей 4 прикреплены уплотняющие прокладки 5, С наружных сторонкорпуса установлена ручка б, размещеннаяв направляющих 7 с возможностью поворота, перемещения по вертикали и фиксациив нижнем положении заподлицо с верхнейчастью корпуса, Ручка б снабжена фиксаторами 8 положения,На обечайках 2 со стороны прорезей 4установлены фиксирующие элементы 9, Тара снабжена сьемным защитным кожухом10 для размещения в нем выступающих частей иэделий 11 с гайками 12, В кожухе 10 выполнены прорези (не показаны) для размещения в них фиксирующих элементов 9,При загрузке тары корпус изделия 11,например манометра, размещают в цилин 5 дрической обечайке 2, а...

Номер патента: 1738710

Опубликовано: 07.06.1992

Автор: Новиков

МПК: B65D 23/00, B65D 88/00

Метки: агрессивных, веществ, емкость, особо, сред, хранения, чистых

...имеет металлический каркас, состоящий из верхней и нижней металлических площадок, связанных между собой шпильками.Недостатками известной емкости являются фиксированная форма гнезд в днище кассеты, что не позволяет создать (и в последующем регулировать) требуемое, одинаковое для всех труб кассеты, имеющих значительные допуски на наружный диаметр, усилие радиального прижатия трубы к герметизирующей прокладке, а при неперпендикулярности торца трубы и его неплоскостности - равномерно нормального прижатия торца трубы к прокладке; несимметричность формы днища, что приводит к несимметричным деформациям днища по периметру прокладки, нарушая тем самым герметичность; необходимость в постановке прокладки,Цель изобретения - повышение...

Номер патента: 1738711

Опубликовано: 07.06.1992

Авторы: Абузова, Латыпов, Репин, Щеглов

МПК: B65D 88/34

Метки: крыша, легкоиспаряющихся, нефтепродуктов, плавающая, резервуара, хранения

...кипения, дает существенное снижение давления насыщенных паров нефтепродукта и, соответственно, снижение потерь от испарения,Предлагаемая плавающая крыша отличается от известной наличием теплоотводящих элементов, установленных по периметру периферийного понтонного кольца и на опорных стойках плавающей крыши.На фиг. 1 представлена плавающая крыша, размещенная в резервуаре для легкоиспаряющихся нефтепродуктов; на фиг, 2 - узел на фиг. 1; на фиг, 3 - узел 11 на фиг, 1; на фиг, 4 - разрез А - А на фиг. 3; на фиг. 5 - зависимости температуры бензина от времени воздействия излучения с теплоотводящими элементами и без них, полученные на экспериментальной установке. В резервуаре 1 с нефтепродуктом 2 находится плавающая крыша, состоящая...

Номер патента: 1738712

Опубликовано: 07.06.1992

Авторы: Голиков, Динглер, Ерахтин, Новиков, Пронин, Торяник

МПК: B65D 88/64

Метки: дисковый, питатель

...регулировать подачу сыпучего материала в каждую из течек независимо друг от друга, при этом часть сыпучего материала, проходящего под скребком, будет захватываться последующим скребком, ссыпая материал в свою течку,На фиг. 1 показан дисковый питатель с подачей сыпучего материала в две течки, общий вид; на фиг, 2 - разрез А - А на фиг. 1.Питатель содержит течку бункера 1, стол 2, выполненный в виде диска, приводной вал 3 с закрепленным на нем неподвижно конусом 4, спиралевидными скребками 5, приемные течки б, корпус 7, штоки 8 с резьбой, соединенные со скребком 5, и штурвалы 9. Дисковый питатель с устройством для регулирования скребков по высоте относительно дискового стола и с двухсторонней и более подачей сыпучего материала...

Номер патента: 1738713

Опубликовано: 07.06.1992

Авторы: Бублей, Говин, Губин, Трухан

МПК: B65D 88/68

Метки: бункер, сыпучих

...Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 Изобретение относится к погрузочно-разгрузочным работам, в частности к бункерам для сыпучих материалов, склонных к сводообразованию, и может найти применение в строительной, химической и пищевой отраслях народного хозяйства.Цель изобретения - повышение надежности работы бункера.Поставленная цель достигается тем, что в бункере для сыпучих материалов, содержащем корпус с конусной нижней частью, установленный в нем на валу посредством опор сводообрушитель, выполненный в виде дугообразного эластичного элемента, и привод его вращения, вал расположен горизонтально,...

Номер патента: 1738714

Опубликовано: 07.06.1992

Авторы: Трубачев, Трубачева

МПК: B65D 88/70

Метки: бункер, порошкообразных

...каналом, связанным с патрубком подачи сжатого воздуха, аэрирующим элементом и активатором, выполненным в виде шара, под аэрирующим элементом установлена перегородка, расположенная в зоне размещения патрубка для подачи сжатого воздуха, а кольцевой канал имеет изгиб, направленный внутрь корпуса бункера. Бункер может быть снабжен по меньшей мере одним активатором,На фиг. 1 изображен бункер, продольный разрез; на фиг, 2 - аэрационная камера, вид сверху; на фиг. 3 - сечение А - А на фиг. 1.Бункер содержит установленную в нижней его части аэрационную камеру 1, корпус 2 которой выполнен с фланцем 3 и кольцевым каналом 4. Внутри корпуса 2 размещен аэрирующий элемент 5, расположенный над опорным элементом 6, и активатор в виде шаров 7,...

Номер патента: 1738715

Опубликовано: 07.06.1992

Автор: Нехоруков

МПК: B65D 88/74

Метки: железнодорожная, цистерна

...и может быть использованодля подогрева железнодорожной цистерны Изобретение относится к железнодорожному транспорту, касается устройств для разогрева нефтепродуктов в транспортных емкостях и может быть использовано для подогрева железнодорожной цистерны на ходу при низкой температуре окружающей среды.Цель изобретения - повышение надежности в эксплуатации железнодорожной цистерны, при этом обеспечивается полное устранение времени простоя при разгрузке железнодорожной цистерны и снижения качества нефтепродуктов,1 изображена железнодорож а, вид сбоку; на фиг. 2 - конст лов воздушной прослойки с рифером; на фиг. 3 - разрез А - А фиг, 4 - электронагревательныйслоике вокруг котла цистерны. Воздух, циркулируя по зигзагообразным каналам,...

Номер патента: 1738716

Опубликовано: 07.06.1992

Авторы: Барановский, Дубовик, Игнатович, Сугоняко

МПК: B65D 88/74, B65G 69/20

Метки: вагоне, вязких, грузов, предотвращения, смерзания

...движения железнодорожного состава имеет место низкая эффективность перемешивания содержимого цистерн без значительных затратэнергии, что увеличивает время его разгрузки.Цель изобретения - сокращение времени разгрузки путем повышения эффективности перемешивания содержимого во время движения,Указанная цель достигается тем, что в устройстве для предотвращения смерзания вязких грузов в вагоне, включающем упругие элементы и возбудители колебаний, упругие элементы одними концами соединены между собой, а на свободных концах размещены возбудители колебаний, каждый из которых образован сферическим элементом с размещенными на нем крестообразными ребрами.На чертеже схематично изображено устройство для предотвращения смерзания вязких грузов...

Номер патента: 1738717

Опубликовано: 07.06.1992

Авторы: Кирищиев, Пройдак, Проценко, Хозяев

МПК: A23C 3/00, B65D 88/74, B65G 69/20 ...

Метки: жидкостей, нагрева

...лопатки,В роторе могут быть выполнены патрубок 5 и каналы 6 для подвода жидкости в рабочую зону (в зону обработки). На выходе каналов 6 установлены дроссели 7. Патрубок 8 с вентилем 9 предназначены для отвода нагретого продукта. Ротор 1 на валу 10 установлен в подшипниках 11 и приводится во вращение от электродвигателя. Для промывки устройства служит расположенный в нижней части статора патрубок 12 с вентилем 13.Устройство для нагрева жидкостей работает следующим образом.Исходный продукт по патрубку 5 подается в ротор 1 и далее по каналам 6 через дроссельные отверстия 7 попадает в рабочую зону лопаток 2 и 4, Наличие дросселей 7 способствует повышению центробежного давления внутри ротора 1, равномерному выходу жидкости через все...

Номер патента: 1738718

Опубликовано: 07.06.1992

Авторы: Ленькин, Пылаев

МПК: B65D 88/74

Метки: веерный, емкостей, жидкостей, застывающих, насадок, слива

...наклонную к его центру за счет разных (в пределах четверти) углов наклона Рп в радиальных направлениях фиг, 8 - 12), оптимальное значение которых определяется по формулеЬоРп = дгсс 9(1 +1 ),где 1 о - расстояние в плоскости горизонта от перпендикуляра, восстановленного к краю горизонтальной поверхности диска, до поверхности горловины цистерны;1 и - расстояние от поверхности горловины до точек, составляющих линию верхней образующей котла цистерны;Ьо - расстояние от нижней точки горизонтальной поверхности диска до линии верхней образующей котла цистерны.На периферийном кольцевом участке 29 направляющего диска 5 дополнительно вертикально жестко под углом к радиусу установлены планки 30 (фиг. 7),На свободном участке установочной...

Номер патента: 1738719

Опубликовано: 07.06.1992

Автор: Прокофьев

МПК: B65D 88/74, B65G 69/20

Метки: вязких, железнодорожной, нефтепродуктов, разогрева, цистерне

...в ячейках 3 последние имеют съемные крышки 7 с наружной стороны теплоизлучающих панелей 1, которые крепятся к металлическому корпусу 2 с помощью шпилек 8 и гаек 9. Между каждым керамическим блоком 5 и крышкой 7 проложен теплоизоляционный материал 10 для предотвращения потерь тепла в окружающую среду. Выводы спира 1738719лей 6 с помощью шпилек 11 и гаек 12 соединены с токоподводящим кабелем 13. Для предотвращения замыкания на корпус использованы керамические колодки 14, Места подключения кабеля 13 закрыты крышкой 15, Теплоизлучающие панели установлены на кронштейнах 16 и приводятся в рабочее положение путем перемещения перпендикулярно железнодорожному пути с помощью гидроцилиндров 17, Кронштейны имеют отверстия 18 для установки панелей...

Номер патента: 1738720

Опубликовано: 07.06.1992

Авторы: Криль, Левицкий

МПК: B65D 90/22

Метки: резервуар

...насадков, коаксиально установленных меньшим основанием к сливному патрубку 2 и соосно с последним, и расположенной в центральном насадке с зазором поперечной перегородкой 4, причем площадь сечения меньшего основания каждого насадка меньше площади сливного патрубка 2.Конические насадки воронкогасителя 3 установлены на два тонкостенных ребра 5 и закреплены к последним с помощью уголков б.Поперечная перегородка 4 прикреплена к ребрам 5 также с помощью уголков б,В боковых стенках усеченных конических насадков воронкогасителя 3 выполнены радиальные каналы 7 для эжекции жидкости, Радиальные каналы каждого конического насадка выполнены на одном уровне и на одинаковом расстоянии друг от друга. Высоту насадков выбирают равной1738720 ставитель Б,...

Номер патента: 1738721

Опубликовано: 07.06.1992

Авторы: Ахметшин, Голубев, Пузаков, Сафин, Ситдиков

МПК: B65D 90/28, B65D 90/30

Метки: жидкостей, легкоиспаряющихся, хранения

...интерферометр 11 отводится в атмосферу.При хранении жидкости установка работает аналогичным образом.При опорожнении резервуара 1 открывают вентили 4, 15 и 23 и перекачиваютжидкость центробежным насосом, По мереотвода жидкости в резервуаре создаетсяразрежение, поддействием которого происходит подсос воздуха. Воздух засасываетсяу интерферометра 11, далее через вентиль23, барботер 30 и каплеотбойник 2 поступает в резервуар, При движении сквозь сорбент воздух освобождается от паров влаги,попадание которых в резервуар недопустимо,С течением времени сорбент насыщается парами хранимой жидкости и теряет сорбционную (защитную) способность, Припоявлении "проскока" (концентрация абсорбтива в отводимом газе превышает предельно допустимое значение)...

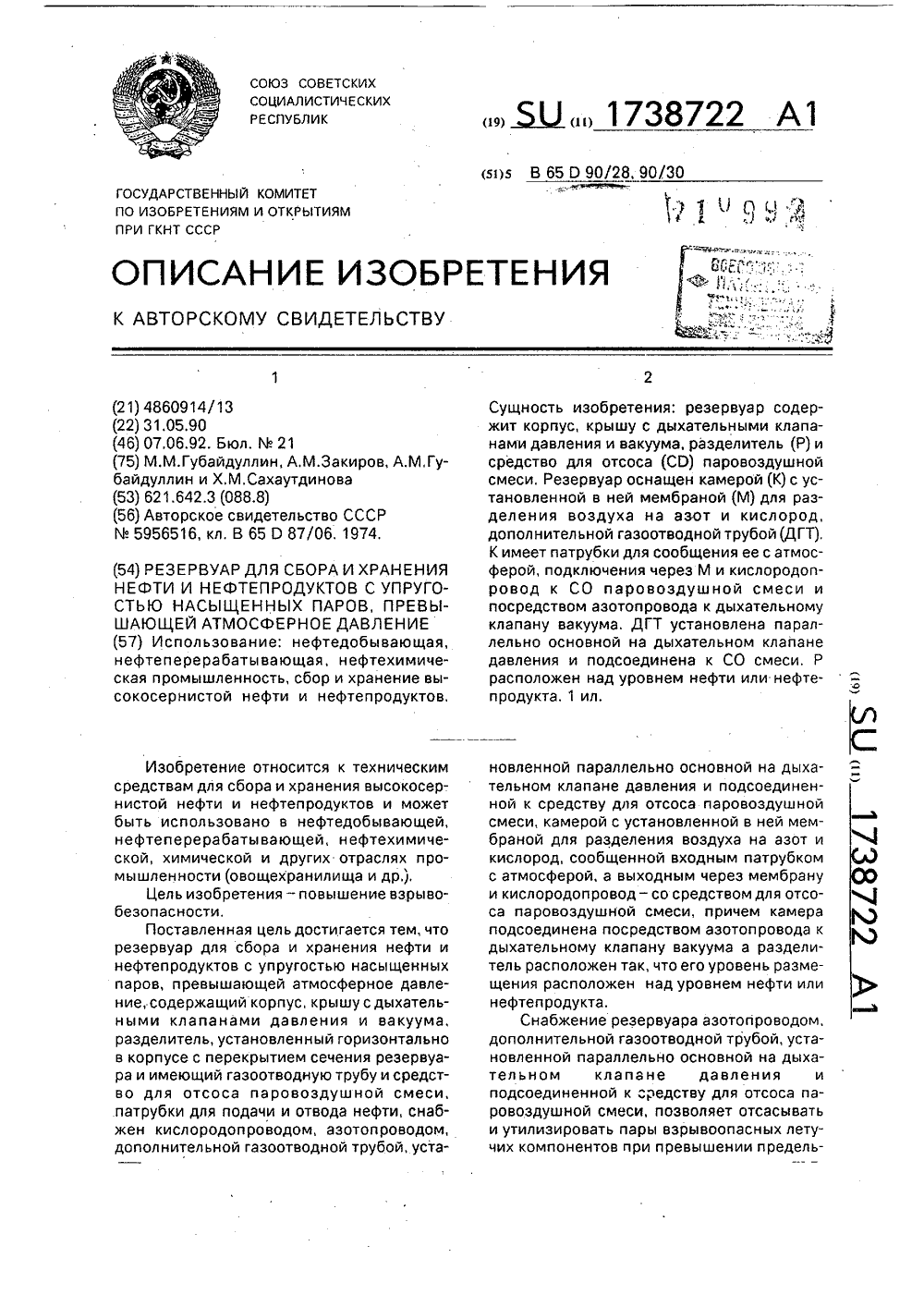

Номер патента: 1738722

Опубликовано: 07.06.1992

Авторы: Губайдуллин, Закиров, Сахаутдинова

МПК: B65D 90/28, B65D 90/30

Метки: атмосферное, давление, насыщенных, нефтепродуктов, нефти, паров, превышающей, резервуар, сбора, упругостью, хранения

...через мембрану и кислородопровод - со средством для отсоса паровоздушной смеси, причем камера подсоединена посредством азотопровода к дыхательному клапану вакуума, а разделитель расположен так, что его уровень размещения расположен над уровнем нефти или нефтепродукта, позволяет полностью предотвратить образование взрывоопасной паровоздушной смеси над разделителем резервуара при его больших "дыханиях",На чертеже изображена конструкция резервуара,Резервуар для сбора и хранения нефтепродуктов с упругостью насыщенных паров, превышающей атмосферное давление, содержит корпус 1, крышу 2 с дыхательными клапанами давления 3 и вакуума 4, патрубкидля подачи 5 и отвода 6 нефти, разделитель 7, установленный горизонтально в корпусе с перекрытием...
