B65D — Тара для хранения или транспортировки изделий и материалов, например мешки, бочки, бутылки, ящики, жестяные банки, коробки, корзины, стеклянные сосуды, баки и бункера, контейнеры; принадлежности, затворы, арматура к ним; упаковочные элементы ; упаковки

Номер патента: 246109

Опубликовано: 01.01.1969

Авторы: Кауфман, Мадорский, Хоперский

МПК: B65D 90/48, B65G 65/40

Метки: выпуска, сыпучих

...материала (т. е. при малых О углах наклона затвора), так как сечениявыпускного отверстия 12 и расстояния от него до затвора рассчитаны на максимальную крупность включений. Угол наклона затвора определяется положением корпуса датчика 4 уров.5 ня, который с помощью штанги 2 поворачиваетзатвор в шарнире 3.Движитель 5 датчика вращается электродвигателем 13 с помощью редуктора 14 и вала 6 с конической зубчатой передачей 15. Вращаясь О в сторону вывинчивания из материала поддействием электропривода и прижимаясь к нему год действием веса подвижных частей устройства, движитель постоянно находится на поверхности 16 материала и перемещается вмес те с ней в обоих направлениях.Увеличение поступлечия сыпучего материала, вызывающее некоторое...

Номер патента: 246385

Опубликовано: 01.01.1969

Авторы: Бродский, Всесоюзный, Гул, Ефремов

МПК: B65D 90/66

Метки: библиотека, техническая

...прикреплена заслонка 4, ширина которой равна одному из размеров поперечного сечения корпуса, а длина превосходит другой размер этого сечения.Шарнир на ижне стреже даст возожность вертикального перемещения заслонки относительно стержня. При открытом положенн заслонен она занимает вертикальное положение у одной из боковых стенок корпуса, В закрытом положении заслонка под углом перекрывас г сечение корпуса. Закрытие осуществляется путем перемещения верхнего управляющего стержня 3. При этом угол между заслонкой и направлением потока материала (указанного стрелкой) возрастает, и нормальная составляощая давления материала на заслонку направлена по перемещению, что способствует снижению управляющего усилия.Открытие шибера производится...

Номер патента: 247110

Опубликовано: 01.01.1969

Авторы: Германчук, Чабан, Яновицкий

МПК: B65D 90/54, B65G 3/04

Метки: герметизации, емкостей

...возвратно-поступательное движение.Отличается описываемое усгройство тем, что, с целью исгользования разгруяаемой бадьи для открытия и закрытия крышки, тележки установлены на наклонных направляющих, смонтированных на размещаемых в местах разгрузки подьемно-опускных подвесках с амортизирующим приспособлением, включаемых при опускании грузовой бадьи в бункер и при подъеме из него.На фиг. 1 изображено описываемое устройство; на фиг. 2 - разрез по А - А на фиг. 1,Устройство содержит двустворчатую крышку 1, смонтированную на телеяках 2, которые установлены на наклонных направляющих,1. Последние смонтированы на подъемно-опускных подвесках 4, снабженных амортизирующим приспособлением 5 и включаемых при опускании грузовой бадьи б на штанге 7 в...

Номер патента: 247111

Опубликовано: 01.01.1969

Авторы: Величко, Калиниченко, Киричук, Мальцев, Шаповалов

МПК: B65D 90/54

Метки: перекидной, шибер

...Г 1 ри этом заслон связана с рукояткой управления.Однако при таком выполнении пер шибера удары ггадающего на заслон риала жестко передаются на рукоятк лен ия.Предлагаемый шибер отличается те целью смягчения ударов материала ку, ось заслонки связана с рукоятко ления при помощи полосы, один кон рой жестко смонтирован в рукоятке ния, а друтой помещен в соответствуг чегпно полосы отверстии в шайбе, установлена во внутренней полости ос ки.,Цля регулирования жесткости связана с двумя снабженными ре ми, на концах которых надеты ш модействующие с шестерней, уст вспомогательной оси, на другом смонтирована регулировочная ру лен ия.На чертеже изображен предл кидной ц:ибер в аксонометрииЗаслонка 1 жесгко прикрепл трубчатой оси 2, которая...

Номер патента: 248464

Опубликовано: 01.01.1969

Авторы: Антипин, Калашник, Лысенко, Мищенко, Панков, Почипецкий, Романцов, Самохлеб, Тридуб, Шелковый

МПК: B21K 5/12, B65D 5/00

Метки: автоматическая

...пода ются на направляющий швеллер 4. Толкатель б, закрепленный на ползуне 6, подает пруток до передвигаемого упора 7, установленного на кантователе 8. Затем заготовки режутся на отрезном прессе 9 и подаются в ло ток 10 кантователя, привсдом которого является гидроцилиндр 11. Лоток 10 с заготовкой поворачивается в вертикальной плоскости и укладывает ее в пазы двух звездочек 12 роторного транспортера 13.25 Звездочки 2 совместно с осью 14 периодически поворачиваются хреновым механизмом 15, перемещая заготовки по кольцевому индукционному нагревателю 1 б, закрепленному на крестовине 17.ЗО Приводом роторного транскачающийся гидроцилиндр 183 нагревателе 1 б заготовка нагревается до температуры 850 в 9"С и через направляющее окно 19 в станине...

Номер патента: 248534

Опубликовано: 01.01.1969

Авторы: Асланов, Вербицкий, Лопаткин

МПК: B65D 77/10

Метки: запорное, мешков, почтовых

...по п, 1, отличающееся тем, что оно снабжено пломбой, вставляемой в прорезь одной из частей корпуса и имеющей защелку, взаимодействующую с другой частью корпуса.3. Приспособление по п. 2, отличающееся тем, что пломба выполнена из хрупкой пластмассы,Известно запорное приспособление для почтовых мешков, содержащее гибкую стяжку,и корпус состоящий из двух шарнирно соединенных между собой частей.Предлагаемое приспособление отличается от 5известного тем, что с целью повышения удоб.ства в пользовании стяжка на концах снабжена утолщениями, а части корпуса имеют отверстия для размещения этих утолщений.Приспособление снабжено пломбой, вставляемой в прорезь одной из частей корпуса иимеющей защелку, взаимодействующую с другой частью...

Номер патента: 248733

Опубликовано: 01.01.1969

Авторы: И., Кац, Токарь

МПК: B65D 88/74

Метки: железнодорожных, осадка, продукта, размыва, цистернах

...повышения интенсивности размыва осадка толовка снабжена дополнительным соплом, направляющим струю в сторону сливного прибора, и золотником, включающим попеременно сопла в зависимости от направления движения гибкого органа.Золотник целесообразно выполнять в виде полого цилиндра со сквозными отверстиями, жестко связанного с ограниченно поворотным зубчатым сектором, осуществляющим поворот золотника при взаимодействии с обечайкой котла.Целесообразно также звенья гибкого органа выполнять из отрезков зубчатой рейки и сопрягать их с зубчатым колесом привода, а на конце головки располагать направляющий ролик. ествления размыва осадка стоика3 с гибкими органами опускается в котел 17 через люк 18. Как только они коснутся обечайки И, ролики 15,...

Номер патента: 249287

Опубликовано: 01.01.1969

Авторы: Дунаевский, Жуков, Потапенко, Семеновско

МПК: B65D 88/64

Метки: бункер, сыпучих

...верхность разгрузочной воронки. Бункер щий вер ную отн 5 з очную це.лью о груз очно жестко вующие О зочной вс присоединением заявки Известны бункера для сыпучих материалов, включающие верхнюю, неподвижную часть и подвижную относительно вертикальной оси разгрузочную воронку. Однако на внутренней поверхности разгрузочной воронки этих бункеров налипает груз,Предлагаемый бункер отличается от известных тем, что на верхней части бункера жестко смонтированы скребки, взаимодействующие с внутренней поверхностью разгрузочной воронки. Это позволяет очищать внутреннюю повврхность разгрузочной воронки.На чертеже изображен описываемый бун. кер, общий вид.Неподвижная верхняя часть бункера 1 снабжена наружным кольцом 2, на котором на шариках 3...

Номер патента: 250030

Опубликовано: 01.01.1969

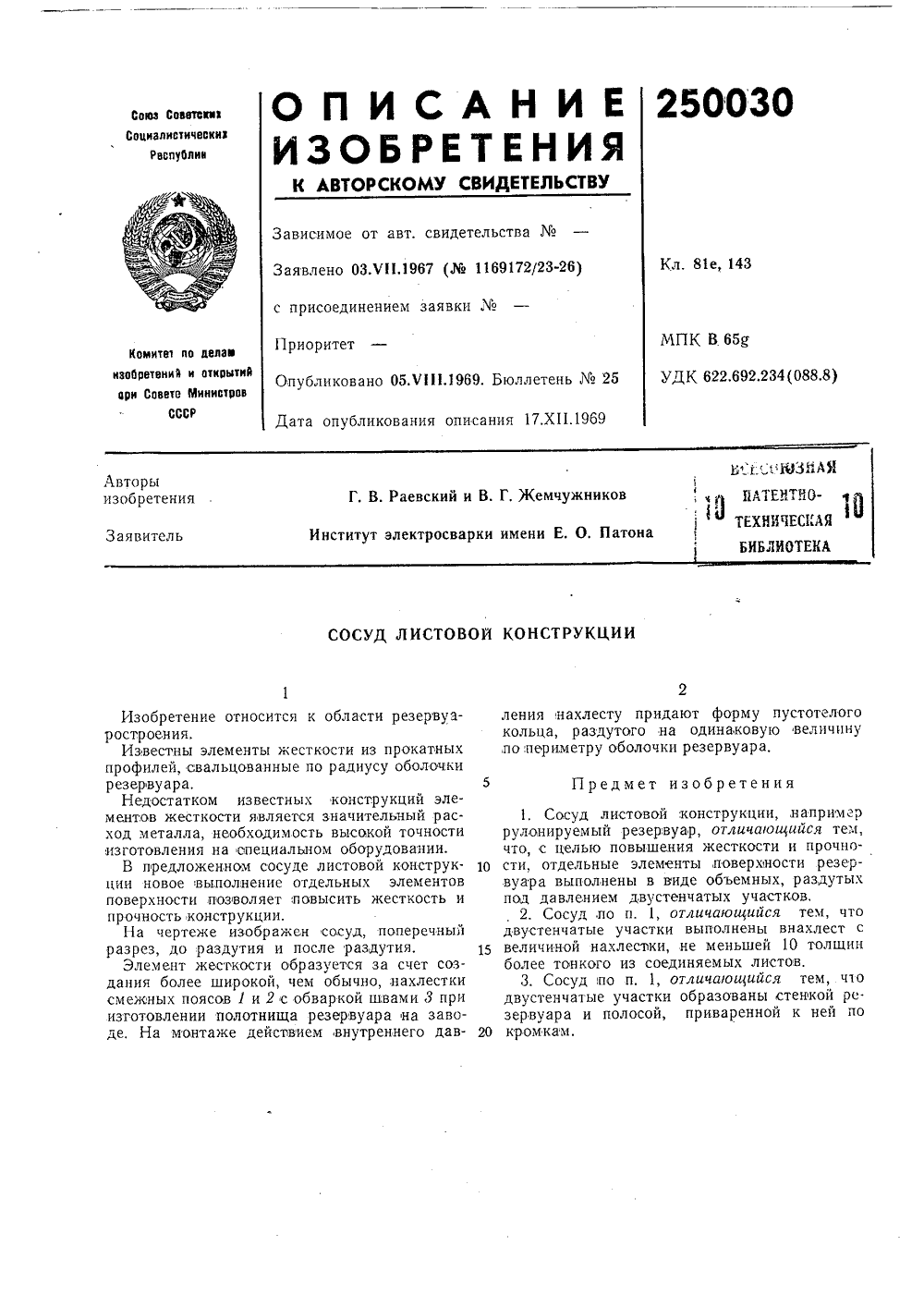

МПК: B65D 88/06, B65D 90/06, E04H 7/00 ...

Метки: конструкции, листовой, сосуд

...и 1, Сосу рулонируе что, с цел сти, отдел вуара вып под давле 2. Сосу двустенчат величиной более тон 3. Сосу двустенчат зервуара кромкам.д листовоимый резервуью повышеньные элеменолнены в винием двустедпоп.1,оые участкинахлесвки,кого из соеддпоп.1,оые участкии полосой,10 сосуд, поперечный ле раздутия.уется за счет созобычно, .нахлестки аркой швами 8 при зсрвуара на завовнутреннего давИзобретение относится к области резервузростроения.Известны элементы жесткости из прокатных профилей, свальцованные по радиусу оболочки резервуара,Недостатком известныхментов жесткости являетсяход металла, необходим остьизготовления на специальноВ предложенном сосуде лции новое выполнение отдеповерхности позволяет:повьпрочность конструкции.На...

Номер патента: 250658

Опубликовано: 01.01.1969

Авторы: Всесоюзный, Миончинский, Якунин

МПК: B65D 25/38, B65D 8/00, C11B 1/00 ...

Метки: бочек, деревянных, жиров, извлечения

...для удержания бочек состоит из серьги 1, к которой болтом 2 крепятся подвижные кронштейны 3 с,приваренными втулками 4. Серьга подвешивается к электротельферу, передвигающемуся по монорельсу.Во втулках на осях б свободно вращаются тяги б; нижняя половина тят заканчивается зацепами 7, а к верхней приварены направляющие трубки 8, в которых свободно перемешаются стержни 9, также снабженные на конце зацепами. Для фиксации стержней 9 в определенном положении служат стопорные болты 10.Приспособление для извлечения жира состоит из парового змеевика 11 с воронкой 12для слива жира.Бочку ставят в вертикальное положение ивскрывают дно, Захват опускают, и нижяие 5 зацепы подводят под выступающие кромкиклепок. Верхние зацепы зажимают на верхних...

Номер патента: 251441

Опубликовано: 01.01.1969

Авторы: Долженков, Фадеев

МПК: B65D 85/46

Метки: панелей, тара, упаковки

...2; на фиг. 4 - разрез по В - В на фиг. 1.К поддону 1 болтами 2 крепятся боковые с проушинами 3 для строповки тары несущие стенки 4, которые соединяются между собой поперечными балками 5, имеющими упоры б,покрытые неметаллическим материалом, для поджатия пакета панелей 7 в таре. С торцов тара закрывается торцаными стенками 8, которые со стороны пакета панелей покрыты уп ругим материалом 9.Торцовые стенки притягиваются к боковымстенкам сверху при помощи стяжек 1 О, а снизу шарнирно связаны с передвижными рамками 11, имеющими опорные накладки.10 Рамки вместе с торцовыми стенками передвигаются между консольными продольными балками 12 поддона и устанавливаются с помощью фиксаторов в необходимом положении в зависимости от типоразмеров...

Номер патента: 251450

Опубликовано: 01.01.1969

Автор: Бердышев

МПК: B65D 88/54

Метки: питатель, тарельчатый

...алов мет изобретени Таречьчатый пи щающуюся тар ель скую насадку с вирезающий,нож, о целью предотвращ оси горловины и т сительно другой. татель, вклю горловину,нтообразным тличающийся ения зависан арели смещенающии вра- телескопичепазом и подтем, что, с я материала, ы одна отноИзвестен тарельчатый питатель, включающий горловину, телескопическую насадку с винтообразным пазом и подрезающий нож.Особенностью описываемого тарельчатого питателя является то, что оси горловины и тарели смещены одна относительно другой. Это предотвращает зависание материала.На чертеже показан тарельчатый питатель, Он;содержит телескоп 1, горловину 2, бункер 3 тарель 4, нож 5, тягу б, исполнительный механизм 7, включенный в схему автоматическото регулирования 8...

Номер патента: 251607

Опубликовано: 01.01.1969

МПК: B65D 88/74, B67D 5/00

Метки: 251607

...трудно.Отличием описываемого устройства является то, что оно снабжено крышкой со щелевы ми отверстиями разной длины для прохода через них штанг, закрепляемой над люком емкости.Такое выполнение устройства позволяет более рационально разместить штанги в емкости 15 и этим повысить эффективность разогрева,На фиг. 1 схематически изображено предлагаемое устройство, вид сбоку; на фиг. 2 - то же, в рабочем положении; на фиг. 3 - крышка устройства, вид сверху. 20ЕТа подъемнике 1 смонтирован подводящий трубопровод 2, к которому с помощью гибких связей 3 подвешены изогнутые по дуге паровые штанги 4. Штанги проходят через щелевые отверстия 5 в крышке б, подвешенной к 25 подъемнику 1 на тросе 7. Устройство работает следующим абра Емкость,...

Номер патента: 252188

Опубликовано: 01.01.1969

Автор: Солодков

МПК: B65D 88/72, B65G 69/06

Метки: порошкообразных

...в промышленности строительных материалов, в химической промышленности и других отраслях народного хозяйства.Известны силосы для порошкообразных материалов, содержащие цилиндрическую емкось с коническим днищем, разгрузочный патрубок и аэрирующую систему,Цель изобретения - повысить эность разпрузки силоса и упроститьструкции.Достигается это тем, что аэрирующая система смонтирована в плоскости диаметрального сечения конического днища на консольных опорах и выполнена с аэротрубами, соединенными с помощью вертикального распределительного стояка.На фиг. 1 схематически изображен описываемый силос, продольный разрез; на фиг. 2 - то жевид в плане,Силос для порошкообразных материалов состоит из цилиндрической емкости 1 с коническим днищем...

Номер патента: 252231

Опубликовано: 01.01.1969

Авторы: Иностранцы, Рольф

МПК: B65D 39/04

Метки: внутрь, горла, загнутым, затвор, краем, сосудам, эластичного

...в зацепление с загнутым краем горла сосуда, и укрепленным над ним фланцем, отличающийся тем, что, с целью повышения герметичности соеди- О пения, дно представляет собой полусферу, обращенную выпуклой стороной внутрь сосуда и снабженную выполненным за одно целое с ней пояском.2. Затвор по п. 1, отличающийся тем, что 5 его корпус снабжен расположенным над коническим выступом уплотнительным кольцом, имеющим в сечении форму треугольника. Известны затворы из эластичного материала, выполненные в виде цилиндрического корпуса, имеющего дно и снабженного расположенными по окружности на наружной поверхности коническим выступом, входящим в зацепление с загнутым краем горла сосуда, и укрепленным над ним фланцем.Предлагаемая конструкция затвора...

Номер патента: 252911

Опубликовано: 01.01.1969

Автор: Лихачев

МПК: B65D 88/54, B65D 90/54

Метки: контейнер, материалами, мест, питания, рабочих, сыпучими

...Контейнер для питания рабочих мест сыпучими материалами, включающий нижнюю камеру с разгрузочным устройством, сообщающуюся с расположенной над ней верхней емкостью с загрузочным люком, отли чаюи 1 ийся тем, что, с целью уменьшения потерь сыпучих материалов в окружающую среду при разгрузке контейнера и улучшения санитарно-гигиенических условий труда, верхняя часть нижней камеры соединена канала ми с верхней частью верхней емкости,Известны контейнеры для питания расходных бункеров сыпучими материалами, состоящие из верхней емкости с загрузочным люком, разгрузочного устройства в нижней части емкости и нижней камеры, устанавливаемые нижней камерой на расходный бункер.При открывании разгрузочного устройства известного контейнера материал...

Номер патента: 253645

Опубликовано: 01.01.1969

Автор: Полев

МПК: B65D 6/16

Метки: мелких, тара, упаковки

...пластины, имеющие соответствующие выступам углубления, перекрытые на одном 15 конце перемычками.На фиг. 1 показано аисонометрическое изображение частей коробки; на,фиг. 2 - аксонометрическое изображение собранной коробки; на фиг. 3 - разрез части коробки и скреп ление ее замком ласточкин хвост.Тара для упаковки мелких деталей выполнена в виде коробки, имеющей основание 1 и крышку 2, которые скрепляются между собой при помощи боковых пластин 3 - 6. На боко вых стенках основания и:крьсшки с каждой стороны вдоль линии разъема расположены выступы 7 и 8, имеющие в поперечном сечении,фигурный замок в форме ласточкина хвоста. Выступы 7 и 8 выполнены.не по. всей дли- З 0,не боковых стенок, образуя выемки 9 и 10. На боковых пластинах...

Номер патента: 253646

Опубликовано: 01.01.1969

Авторы: Волков, Паламарчук, Шуплецов, Щербаков

МПК: B65D 6/16

Метки: конвейера, ленточного, став

...собой при помощи поперечных связей 2 в жесткую раму, на прогонах укреплены ролпкоопоры 3 лля рабочей ветви ленты конвейера.На олном конце:прогонов укреплены соедннительнЬте штыри 4 и упоры а, снабженные регулируемым элементом 6, например, болтомНа лругом конце прогонов укреплены проушины 7, выполненные с пазом а, в который входят штыри 4 с выступом, взаихтодействующим с упором 5 присоединяемой секции.Опора секций состоит из стоек 8 с поперечными связями 9, Стойки 8 в своей верхней части снабжены проушинами 10, которые прп помощи осей 11 крепятся шарнирно к проушинам 7.Эксцснтрнчнос расположение осн 11 шарнира относительно стоек 8 и взаимное расположение упора проушины 7 и шарнира обеспечивают установку откидной стойки 8 в рабочем...

Номер патента: 253651

Опубликовано: 01.01.1969

Авторы: Берестовой, Ивченко, Прага

МПК: B65D 88/72

Метки: емкость, сыпучих, транспортирования, хранения

...вертикальными перегородками 7. Каждая камера б снабжена запорным дисковым клапаном 8, жестко соединенным с днищем д.К днищу 3 лотка прикреплены нижние края эластичных стенок 9, верхние края которых прикреплены к стенкам емкости. Под стенки 9 подается сжатый воздух из патрубка 10.Через патрубок 11 воздух поступает в полость Г воздухоподводящего канала 4 и через клапаны 8, опущенные под действием веса груза, поступает в камеры б под пористое днище 3. ,Проходя через пористое днище 3, возду ыхлит сыпучий материал и аэрирует его, оновременно создавая в емкости давление, необходимое для,разгрузки.Аэрированный материал поступает в разгрузочное отверстие 12, Выходя из емкости, сыпучий материал оголяет ближайшую к разгрузочному отверстию...

Номер патента: 253662

Опубликовано: 01.01.1969

Авторы: Зотов, Механизации, Научно, Технической

МПК: B65D 19/22, B65D 19/44

Метки: кирпича, пакетов, перевозки, платформа, средстве, транспортном

...установлен пакет кирпича 2, который огибают гибкие элементы крепления, выполненные в виде тросов 8, с прикрепленными к ним эластичными подкладками, Верхние концы тросов попарно прикреплены к коромыслам 4, соединяемым на кцлным замком 5, Нижние концы тросов через промежуточные блоки б, установленные на опорных площалках платформы, связаны с уравнительными блоками 7. Последние установлены симметрично с обеих сторон па кета и шарнирно закреплены на концах балансиров 8. Средние части балансиров соединены между собой полпружиненным тросом 9, огибающим блок 10, жестко закрепленный на штоке 11 силового гидроцилинлра 12,15 Конец штока 11 выполнен в виде зубчатойрейки, взаимодействующей с собачкой 13, установленной на платформе. Шток снабжен...

Номер патента: 254377

Опубликовано: 01.01.1969

Авторы: Будников, Кузьмин, Новиков

МПК: B65D 55/02

Метки: 254377

...контрольные иглы, поворотная крышка, защелка для серьги и шариковый фиксатор крышки.На фиг. 1 изображена предлагаемая пломба, вид спереди; на фиг. 2 - то же, разрез.Пломба состоит из корпуса 1, серьги 2, поворотно установленной на оси 3 с возможностью взаимодействия с крепежным элементом 4 посредством крючкообразного выступа 5 и имеющей гнездо 6 для размещения пластического материала 7.На корпусе 1 закреплены контрольные иглы 8, поворотная крышка 9, защелка 10 дляьги 2 и шариковый фиксатор 11 для крышДля запирания и опломбировани выводят крышку 9 и серьгу 2 из корп ворачивая их относительно оси 3, и надевают на крепежный элемент б вновь серьгу 2 поворачивают в прот ную сторону. После этого в гнедо 6 пластический материал 7, делают...

Номер патента: 254385

Опубликовано: 01.01.1969

Авторы: Борискин, Горьковское, Лесин, Экспериментально

МПК: B65D 51/00

Метки: затвор, клапанный, самоуплотняющийся

...затворы не обеспечивают надежной герметизации оборудования.Предлагается самоуплотняющийся клапанный затвор, отличающийся от известного тем, что на выходе копильника установлена подпружиненная клапанная тарелка, Это позволяет надежно герметизировать оборудование.На фиг. 1 изображен предлагаемый клапанный затвор, общий вид; на фиг. 2 - то же, вид в плане.Затвор содержит копильник 1, шнек 2 с переменным шагом спирали, клапанную тарелку 3, стержни 4. Стержни 4 входят в направляющие 5, установленные на наружной стенке копильника, На стержни надеты пружины 6 и шайбы 7, положение которых фиксируется шплинтами 8. Сила прижатия клапанной тарелки 3 регулируется,перстановкой шайб 7 и фиксацией их шплинтами 8 в отверстиях 9. За торцовой частью...

Номер патента: 255070

Опубликовано: 01.01.1969

Автор: Илюхин

МПК: B60K 15/00, B64D 37/16, B65D 90/22 ...

Метки: бак, заправки, масло-бензиновой, смеси, топливный

...конфузором, образующим с воронкой кольцевую полость, соединенную с проточной частью патрубка при помощи выполненных в нем отверстий. Это повышает однородность смеси и уменьшаетт время на з апр авку.На чертеже показано предложенное устройство.Оно состоит из воронки 1 с горловиной 2 и патрубка 3, имеющего сопряженный при помощи спиц 4 сферический отражатель 5 и ,входной конфузор б, Воронка и конфузор образуют кольцевую полость 7, соединенную с проточной частью патрубка 3 при помощи выполненных в нем отверстий 8. Работает устройство следующим образом.Устанавливают его в заправочное отверстиетопливного бака двухтактного двигателя. В полость 7 заливают масло. а через конфузор б 5 подают бензин. Масло, проходящее через отверстия 8,...

Номер патента: 255121

Опубликовано: 01.01.1969

Авторы: Давыдов, Карданов, Кожем, Козин, Кузьмин, Кумехов, Хачетлов, Чугунов

МПК: B65D 90/54

Метки: бункеров, выпуска, дробленой, руды

...дну бункера 2. Для остановки выпуска руды из бункера служит шибер 3. Течка футеруется через одну из съемных стенок 4, а корпус ее оканчивается фартуками 5, которые могут откидываться при запуске последующей течки.Столб руды свободно опирается на ленту транспортера б и выпускается из течки по прямоугольному желобу 7, открытому сверху. Отсутствие наклонного дна у течки приводит к равномерному выходу руды по всему ее сечению, в результате чего отсутствуют участки, спосооствующие слежпваемости и зависанию руды в бункере.Для регулирования производительносги цавыходе прямоугольного желоба установлена ав томатическая заслонка 8, регулируемая пневмоприводом 9 и свободно скользящая своими уголками 10 по направляющим 11, приваренным к бортам...

Номер патента: 255122

Опубликовано: 01.01.1969

Авторы: Агаев, Варсанофьев, Дригант, Зернов, Немсадзе, Хечанов

МПК: B65D 88/66

Метки: бункере, ликвидации, многосекционном, сводообразования

...материала в многосекционном бункере.Известны устройства подобного типа, включающие в себя подвешенные на тягахзаключенные в кожухи вибраторы.Цель изобретения - повысигь эффективность работы устройства.Это достигается тем, что вибраторы связаны между собой гибкими тягами, к средней части каждой из которых присоединен тяговый орган подъемного устройства.На чертеже приведено описываемое устройство.Внутри бункера 1 на тягах 2 подвешены вибраторы 3, заключенные в конусообразные кожухи, Смежные вибраторы связаны между собой тросами 4, каждый из которых в среднеи части ентали 6,При включении вибраторов материал в бункере приобретает свойства повышенной теку 5 чести, прп ухудшении пропускной способностивключают электроталь и вибраторы...

Номер патента: 255334

Опубликовано: 01.01.1969

Авторы: Беренштейн, Глинкина

МПК: B65D 90/06

Метки: вагона, качества, кузова, термоизоляции

...теплотехнических испытаний железнодорожных вагонов, в частности к способам контроля качества термоизоляции кузова вагона.Известны способы контроля качества термоизоляции кузова вагона, при которых производится полное или частичное вскрытие обшивки кузова или путем измерения температуры отдельных зон наружной поверхности кузова.Известные способы трудоемки и неэкономичны, они не обеспечивают возможности проверки термоизоляции всего кузова и точно не определяют расположение дефекта изоляции,аруше- аковая хности кузо- некачественедмет изобретенияонтроля качества терм оизоляции на, при котором неплотности теропределяют по выпадению влаги сти кузова, отличпющийся тем, ю повышения эффективности кони помещают в камеру с регулируатурой,...

Номер патента: 255336

Опубликовано: 01.01.1969

Автор: Геллер

МПК: B61D 7/16, B65D 90/66

Метки: железнодорожного, закрьгвания, крышек, люков, полувагона

...подъема крышки люка с помощью телескопического стержня с фиксацией последнего стопорным валиком.ФНа фиг. 1 схематически изображено предлагаемое устройство, общий вид; на фиг, 2 - разрезы по А - А и Б - Б на фиг. 1.Устройство установлено на раме 1 тележки, к которой жестко прикреплена стойка 2 и шарнирно - рычаг 3, служащий для подъема крышки люка, К стойке 2 шарнирно подвешен силовой цилиндр 4 для подъема рычага 3. На внешнем конце этого рычален телескопический стержень 5 сПоложение стержня фиксируетсяьаликом 7.5 На рычаге 3 жестко укреплен механизмустановки закпдок, имеющий силовой цилиндр 8, штоки которого несут бойки 9. Наэтом же рычаге закреплен механизм поворота секторов, выполненный в виде шарш 1 рной10 стойки 10 с поперечиной 11 ц...

Номер патента: 256604

Опубликовано: 01.01.1969

Автор: Тихомиров

МПК: B65D 43/22

Метки: закрывания, замок, тары

...собой основание и рычаг и взаимодействуюгцуго с запорным элементом тары серьгу. Открывают такой замок с большим усилием и рывком, что приводипг к травме пальцев от резкого отскока рычага замка.Предлагаемый замок легко открывается, Для этого он снабжен скобой, установленной ца рычаге замка с возможностью взаимодействия с основанием.На чертеже изооражен предлагаемый замок для закрывания тары в двух проекциях.Он состоит из основания 1, рычага 2, оси т, серьги 4 и скобы 5. Последняя выполнена в виде двуплечего рычага и установлена на рычаге 2.Работает замок следующим образом. При оттягивации плеча скобы 5 оца меньшее плечо скоб тодгги м ает рычаг 2. ворачиваясь ца ос которая выходит элементом тары.редмет цзоо ения ц содержащий собой...

Номер патента: 256629

Опубликовано: 01.01.1969

Авторы: Лавров, Московский, Термоизол

МПК: B65D 6/02, B66C 3/10

Метки: контейнер, саморазгружающийся

...Приводной механизм выполнен в виде 20 полого корпуса 14 с установленным внутринего валом 15, на котором жестко укреплены кулачковая шайба 1 б, храповое колесо 17 и сектор 18 с собачкой 19, соединенный со скобой 11 посредством штыря 7, пропущенного 25 в прорезь корпуса. Кулачковая шайба 1 б соединена с тягами 18 через установленные на корпусе подпружиненные толкателп 20.При подъеме контейнера траверса 8 серьгами 9 автоматически подсоединяется к кроЗ 0 кам 10 с 1 оек 1. В этом случае цепи 5 и б провисают, и полуковши 2 и 8 сходятся друг с другом открытыми частями,При разгрузке траверса автоматически отсоединяется от стоек и поднимается. При этом полуковши 2 и 3 расходятся, выгружая материал,При опускании траверсы контейнер закрывается....

Номер патента: 256634

Опубликовано: 01.01.1969

Авторы: Беспрозванна, Донецкий, Криушин, Мерзликин, Омельченко, Скориков, Эсауленко

МПК: B65D 88/74

Метки: «ffp, груза, емкость, хранения

...5 Изобретение относится к устройствам для складирования и касается емкостей для р нения груза.Известны емкости,для .;ранения груза, включающие корпус с установленным в верхней части вентиляционным,патрубком. Одна,ко при загрузке, разгрузке или транспортировке внутри бункера образуется пыль, которая выходит через вентиляционный патрубок.Целью изобретения является создание емкости, предотвращающей при хранении ферроматнитных материалов выход ферромагнитной пыли из нее через вентиляционный патрубок.Зто достигается тем, что на вентиляционном патрубке смонтировано, несколько связанных с источником переменного тока соосных соленоидов, создающих,н а пр авленное внутрь емкости бегущее магнитное поле. Патрубок выполнен из немагнитного...
