Номер патента: 1655880

Опубликовано: 15.06.1991

Авторы: Авдеев, Громов, Иванов, Осипенко, Полуэктов

МПК: B65D 88/54, B65G 65/30

Метки: выгрузки, емкостей, сыпучих

...материала из емкости 6, состыкованная с рассекателем потока 7. Нижние кромки кольцевой магистрали 5 расположены внутри желоба 1 и лежат в плоскости 8, наклоненной к днищу желоба, Желоб 5 соединен с приводом 9 вращательного движения. С целью упрощения конструкции наружная стенка 3 желоба может быть выголнена в виде опирающегося на днище 2 и связанного с приводом 9 посредством роликов 10 и 11 плоского ремня. Ремень опирается на стержни 12, установленные на днище 2, которое в свою очередь опирается на центрирующие ролики 13.Привод 9 может быть снабжен вариатором 14 скорости вращения, что позволяет обеспечить возможность регулирования скорости выгрузки материала.Для облегчения выгрузки устройство может быть снабжено сталкивающей...

Номер патента: 1656109

Опубликовано: 15.06.1991

Авторы: Гришин, Караваев, Каретников, Спицин

МПК: B65D 90/66, E05F 15/00

Метки: емкости, затворное, цилиндрической

...работает следующим образом,После снятия в вакуумной емкости 1 разрежения, осуществляют операцию открывания крышки 2. Поскольку принудительный прижим крышки 2 и соответственно шпангоута 17 к емкости 1 требуется только перед созданием вакуума, а при работе крышка 2 прижимается атмосферным давлением, то перед операцией открывания силовые, например, пневматические цилиндры 13 выключены, их штоки 14 не давят на рычажные толкатели 15 и приводные цепи 8 нагружены только весом крышки 2,Для открывания крышки 2 включают самотормозящий привод 6, который поворачивает горизонтальный вал 7 и приводит в синхронное движение обе цепные передачи 5, Приводные цепи 8 перемещают осевые шарниры 18 из положения А в положение Б (фиг,1). Вместе с шарнирами 18...

Номер патента: 1658815

Опубликовано: 23.06.1991

Автор: Том

МПК: B65D 5/70

Метки: емкость, упаковочная

...покрытию целесообразно покрывать полиэфирную ленту 10 с двух сторон более легко плавящимися наружными пластиковыми покрытиями 11, например из полиэтилена, Разрывную ленту закрепляют путем поверхностного сплавления внутреннего пластикового покрытия упаковочного материала с пластиковым покрытием 1 разрывной ленты 5. Выступающий наружу вытяжной язычок б разрывной ленты снабжен захватным кбльцом.При использовании упаковочной емкости для обеспечения вскрытия сначала приподнимают треугольный участок верхней стенки, загнутый на боковую стенку, Затем захватывают свободно выступающий наружу конец разрывной ленты 5 вверх и назад, вытягивают разрывную ленту 5, а вместе с ней и пластиковое покрытие 8 упаковочного материала, приваренное к...

Номер патента: 1658816

Опубликовано: 23.06.1991

Автор: Сэнфорд

МПК: B65D 77/08

Метки: вещества, текучего, упаковка

...одна другую, половины упаковки, взаимодействуя с гибким листом 2, образующим камеру 3, выдавливают содержащееся в ней текущее вещество через выпускное отверстие б, Поскольку изоляционный материал не разорван по линии 4 разлома, за исключением места, где его разорвал выступающий элемент 5, то единственным отверстием, из которого может выходить текучее вещество, является выпускное отверстие б,Иэ сказанного выше ясно, что локализованный проход, образованный выпускным отверстием б, формирует хорошо направленную струю текучего вещества, когда жесткие половинки плоского листа 1 взаимодействуя с гибким листом 2, выталкивают содержимое из камеры 3Такой же эффект может быть получен и при выполнении линии 4 разлома только на участке, проходящем...

Номер патента: 1658817

Опубликовано: 23.06.1991

Автор: Котов

МПК: B65D 88/74, B67D 5/00

Метки: вязких, нижнего, продуктов, слива, цистерн

...каната, ипротягивают его по направлению от люкагорловины к сливному прибору, ускоряя головную и хвостовую зоны образующегосяпод действием гравитационных сил сливного потока до полного слива продукта, Приэтом бесконечный канат можно вращатьвокруг своей оси, а его части, расположенной над зеркалом продукта, сообщать колебательное движение. 25На чертеже представлено устройство,осуществляющее предлагаемый способ,Устройство состоит из цистерны 1 с люком горловины 2 и сливным прибором 3тягового органа, выполненного в виде бесконечного каната 4, профиль которого принеобходимости может быть выполнен, например, в виде троса, цепи, ленты, шнека итак далее, привода 5, траверсы б, колебательного механизма 7 с консолью 8, нагревателей 9,...

Номер патента: 1659302

Опубликовано: 30.06.1991

Автор: Батманов

МПК: B65B 13/02, B65B 27/00, B65D 71/02 ...

Метки: отверстием, соединения, центральным, штучных

...3 через центральные отверстия 2 каждой пары смежных изделий 1 и производят скрепление концов обвязочных элементов 3. 3 ил,1659302 отверстия 2 каждой пары смежных изделий1 и производят скрепление концов обвязочных элементов 3,Составитель П,БайдинТехред У,Моргентал Корректор Е, Полионова Редактор Н.Горват Заказ 1812 Тираж 415 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 Изобретение относится к упаковыванию, а именно к способу соединения штучных изделий с центральным отверстием, и может быть использовано в различных отраслях промышленности.Целью изобретения является повышение...

Номер патента: 1659306

Опубликовано: 30.06.1991

Авторы: Белоусова, Сыропятов, Шаргородский

МПК: B65D 6/22

Метки: грузов, поддон, складной, штучных, ящичный

...и ось 16(17),установленную на соответствующей торцовой стенке. 2(3), При этом оси 17 стенки 3 превышают длину втулки 15 на величину, равную расстоянию между шарнирами 9 и 10. К торцовым стенкам 2 и 3 прикреплены элементы 18 строповки, В собранном состоянии дверцы 5(б) соединены с основанием 1 и крышкой 14 посредством невыпадающих болтов 19,Загрузку контейнера производят либо сверху, для чего поворачивают крышку 14, устанавливая ее в вертикальное положение посредством планок 12 и 13, либо сбоку, для чего открывают дверцы 5 и б, Штучные грузы укладывают рядами на основание 1, закрывают крышку 14 либо дверцы 5 и б и соединяют их друг с другом посредством невыпадающих болтов 19. Складывание порожнего поддона производят следующим...

Номер патента: 1659307

Опубликовано: 30.06.1991

Автор: Ожгибесов

МПК: B65D 47/20

Метки: бутылок, затвор

...удерживаясь на ней витками 4, Вкручивание может быть осуществлено как снаружи, так и вовнутрь горловины бутылки 7. Жидкость может быть помещена в бутылку 7 как до, так и после установки затвора. В последнем случае для залития жидкости нажимают на рычаг 3 и в образовавшиеся зазоры (с использованием воронки или погружением сосуда) осуществляют заполнение сосуда,Опорожнение сосуда происходит следующим образом,Рычагом 3 раздвигают витки 4 и сливают жидкость через образовавшиеся зазоры. При этом величина зазора легко регулируется усилием нажатия на рычаг 3, Регулировка зазора необходима в случае, если разливается жидкость с плавающими в ней предметами (например, морс из ягод), которые нужно отфильтровать, Учитывая, что за 5 эоров образуется...

Номер патента: 1659308

Опубликовано: 30.06.1991

Авторы: Горбенко, Кирсанов, Панкевич

МПК: B65D 59/06

Метки: детали, защиты, конической, концевом, наружной, резьбы, участке

...с помощью которого реализуется способ защиты наружной конической резьбы труб,Устройство содержит металлический кожух 1 с конусной поверхностью, переходящей в цилиндрическую, упругоэластичную втулку 2 и Г-образно изогнутую пластину 3, загнутый конец которой входит в канавку резьбы 4, а свободный конец пластины 3 выступает за торец резьбовой детали 5, надеваемый кожух 1 имеет паэ 6 на торцовой части и выступает также за кромку реэьбовой детали (трубы).Способ осуществляется следующим образом.На резьбу на концевом участке детали 5 накладывают Г-образную изогнутую пластину 3 так, чтобы ее изогнутый конец вошел в канавку резьбы 4, а свободный конец выстуказ 1812 Тираж 386 Подписное ВНИИПИ Государственного комитета по изобретениям и...

Номер патента: 1659309

Опубликовано: 30.06.1991

Автор: Гутман

МПК: B65D 61/00

Метки: захвата, переноса, прямоугольной, формы

...возможностей.На фиг.1 изображено устройство, общий вид; на фиг.2 - устройство, вид спереди; на фиг.З - устройство, вид сбоку.Устройство для захвата и переноса иэделий прямоугольной формы содержит основныв рамы 1, дополнительные рамы 2 шарнирно укрепленные на них боковые стойки 3 - 6 с шарнирно смонтированными ручками-зажимами 7, расположенными выше центра тяжести переносимого изделия и амортизирующими элементами 8, 9 и ремень 10 для дополнительной фиксации изделий,Ручки-зажимы 7 установлены на рамах 1 и 2 в их средней части, при этом рамы 1 и 2 связаны между собой ремнем 10 для дополнительной фиксации изделий. Амортизирующие элементы 8 закреплены на концах боковых стоек 3 - 6.Устройство работает следующим образом.Для захвата...

Номер патента: 1659310

Опубликовано: 30.06.1991

Автор: Сизов

МПК: B65D 85/48

Метки: контейнер, листового, стекла, стоп

...7 выполнена с продольным пазом10, надета на шпильку-направляющую 6 иудерживается в заданном положении посредством штифта 11. Зубчатый элемент 8натяжного приспособления образует с гибким элементом 5 быстроразъемное соединение,Таким образом, П-образные рамки расположены симметрично относительно натяжного приспособления, а каждое натяжноеприспособление соединена с гибким тяговымэлементом 5 посредством быстроразъемного соединения.Рамки 3 в свою очередь соединены сгибкими тяговыми элементами 5 быстроразьемными соединениями 12,Винтовые зажимы 13 предназначены для торцового закрепления стопы стекла. П-образные ра., кч иа рабочих участках, контактирующих сс стеклом, оснащены втулками 14 из эластичноо материала. Длв выполнения материала....

Номер патента: 1659311

Опубликовано: 30.06.1991

Авторы: Герасименко, Гринева, Погодина, Степанов

МПК: B65D 88/64

Метки: бункерное, трудносыпучих

...в проушинах 17 и 3018, 19 и 20, 21 и 22, 23 и 24 наклонныхповоротных стенок, Пальцы 9-16 опираютсяна кронштейны 25 и 26, 27 и 28, 29 и 30, 31и 32 верхней части 2 корпуса 1. Поворотныестенки по сопряженным ребрам К, 1, гл и п 35соединены упругими, например иэ тонколистовой пружинной стали, элементами ЗЗ -36 посредством заклепок, Один из пальцев13 стенки бснабжен поворотным подпружиненным кривошипам 37 механизма 4 для 40сводообрушения, связанным пружиной 38растяжения с кронштейном 39, Движениекривошипа 37 может ограничиваться упорам 40, размещенным на верхней части 2корпуса 1. Механизм 4 для свадаабрушения 45включает также кинематические связи пальцев 9 и 1, 10 и 16, 12 и 13 в виде зубчатыхконических пар 41 и 42, 43 и 44, 45 и...

Номер патента: 1659312

Опубликовано: 30.06.1991

Авторы: Генералов, Серилко, Татьянин, Хижняков

МПК: B65D 88/64

Метки: бункерах, плохосыпучих, сводообрушения

...и на внутренней поверхности втулки позволяет осуществ- О лять плавное ввинчивание рабочего органа в образующий свод материал без нарушения его структурно-фракционного состава при высоких угловых скоростях ведущего вала, Установка пружин в пазах ступицы позволяет осуществлять плавный переход Я шарика с внешней на внутреннюю поверх- , ность втулки и наоборот,На фиг.1 изображено устройство, общий вид; на фиг.2 - ступица рассеивателя с втулкой и валом, разрез; на фиг.З - сечение А-А на фиг.2.Устройство содержит вал 1, приводимый во вращение приводом 2. Вал соединен с помощью шлицевого соединения 3 со ступицей 4, снабженной рабочим органом 5, выполненным в виде конического шнека. На ступице рассекателя 4 образована кольцевая канавка 6 с...

Номер патента: 1659313

Опубликовано: 30.06.1991

Авторы: Белков, Буров, Измайлов

МПК: B65D 88/66

Метки: бункерное

...ненаправленные колебания, 50При направлении возмущающей силывдоль прямой, связывающей оси центравибратора 6 и торсионного вала 9, возникает момент с плечом 1, Момент направленпротив часовой стрелки и приводит к павароту правой части бункерной вара 1 ки вместе с питателем 7 влево и частично за счетупругого элемента 8 вверх,иПри повараге вибратара на угол 90 оттачки 01 сфета Возмущающая сила буде г направлена перпендикулярно прямой, связывающей центр массы вибратора с осью торсионного вала 9, Возникает момент с плечом 2, поворачивающий питатель 7 относительно торсионного вала 9 против часовой стрелки, При этом пружины сжимаются, а торсианный вал 9 закручивается, находясь в напряженном состоянии, Так как торсионный вал 9 с помощью...

Номер патента: 1659314

Опубликовано: 30.06.1991

Авторы: Верхотуров, Орлов, Царегородцев

МПК: B65D 88/70

Метки: бункерах, влажных, дисперсных, зависаний, предотвращения

...м - доля капиллярно-стыковой влаги от влажности материала;Зуд, - удельная поверхность материала, м. /г.Градиент температуры материала создает градиент поверхностного натяжения жидкости - влага движется в сторону большого поверхностного натяжения, т.е. в сторону холодного участка. Так, при сравнительно большой влажности материала охлаждение стенок бункера быстро приводит к образованию на ней достаточной для обрушения1659314 Составитель Н,СлезинаТехред М,Моргентал Корректор С. Черни Редактор А.Долинич Заказ 1812 Тираж 398 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г, Ужгород. ул.Гагарина, 101 материала пленки...

Номер патента: 1659315

Опубликовано: 30.06.1991

Автор: Кучин

МПК: B65D 88/74

Метки: нефтепродуктов, разогрева

...наконечник 2 выполнены таким образом, что центр тяжести устройства смещен в сторону последнего.Устройство работает следующим образом.При подаче теплоагента по гибкому шлангу 5 в металлический полый корпус 1, находящийся на поверхности неразогретого нефтепродукта, начинает двигаться под действием реактивной силы, возникающей при истечении жидкости или пара из сопел 6, 7. Торцовое сопло 3 разогревает нефтепродукт перед корпусом 1, способствуя его продвижению,Выполнение корпуса 1 и наконечника 2 таким образом, что центр тяжести устройства смещен в сторону наконечника позволяет наконечнику 2 постоянно направлять корпус 1 вниз к днищу емкости,Дойдя до днища, корпус 1 разворачивается и двигается по днищу от одной стенкик другой по хаотически...

Номер патента: 1659316

Опубликовано: 30.06.1991

Авторы: Фатхиев, Яхин

МПК: B65D 90/28

Метки: герметизирующий, затвор, крыше, плавающей, резервуара

...плоскости Д. 1 э,п. ф-лы. 2 ил,расположен кольцевой диск 6, горизонтально установленный посредством герметизирующего элемента 7 на стойке 8 плавающей Б крыши 2.вора При эт цилиндрич можность плоскости стойки 8 по мента 7. Герме выполнен в Для кон ней стенкеом кольцевой диск 6 вместе с ской обечайкой 11 имеет воз-файф еремещения в горизонтальной , д и в вертикальной относительно редством герметизирующего эле 3 1659316Герметизирующий затвор работает следующим образом.При приеме и откачке нефтепродукта плавающая крышка 2 с патрубком 1 движется соответственно вверх или вниз, Герметичность газового пространства может обеспечиваться прижатием пружины сальника 12 кольцевого диска 6 к направляющей стойке 8 и наливом жидкости 10 в кольцевое...

Номер патента: 1659317

Опубликовано: 30.06.1991

Автор: Мутин

МПК: B65D 90/30

Метки: воды, нефти, пластовой, подготовки, резервуар, сырой, хранения

...которого установлен на трубопроводе 16, соединяющем нижние части напорной емкости 7 и корпуса 1.Резервуар работает следующим образом.По трубопроводу 2 в корпус 1 поступает сырая нефть в виде водонефтяной эмульсии.При отстаивании из водонефтяной эмульсии выделяется нефтяной попутный газ и происходит интенсивное испарение легких фракций нефти. Интенсивность испарения зависит от температуры эмульсии, которая может достигать 80-90 С, Пары и газ скапливаются в газовой полости корпуса 1, создавая давление в последнем, При достижении расчетного давления в корпусе 1 датчик 6 давления дает сигнал пускателю, по которому запускается в работу компрессор 8. Последний откачивает парогазовую среду из корпуса 1 и под давлением нагнетает ее в...

Номер патента: 1659318

Опубликовано: 30.06.1991

Автор: Мутин

МПК: B65D 90/30

Метки: воды, нефти, пластовой, подготовки, резервуар, сырой, хранения

...электрически соединен с пускателем электропривода компрессора 8 (цепь управления и злектропривод не показаны), Напорная емкость 7 имеет трубопровод 13 для отвода нефтяного газа на подготовку.Резервуар для хранения и подготовки сырой нефти и пластовой воды работает следующим образом,По трубопроводу 2 в корпус 1 поступает из скважины сырая нефть в виде водонефтяной эмульсии.При отстаивании из водонефтяной эмульсии выделяется нефтяной попутный газ, который накапливается в газовой поло4 Составитель А,БарановТехред М.Моргентал Корректор Т.Палий Редактор АДолинич Заказ 1813 Тираж 390 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский...

Номер патента: 1659336

Опубликовано: 30.06.1991

Авторы: Бирюков, Никифорова, Рыжкова

МПК: B65D 90/54, B65G 69/18

Метки: перегрузки, сыпучего

...часть криволинейной перемычки 8 соединена посредством кривошипно-шатунной связи с приводом 10. К. 40 корпусу 1 внизу конусной части его загрузочной секции 3 примыкает камера 11, полость которой отделена от последней защитным экраном 12, установленным с образованием зазора между его нижним концом и стенкой корпуса, С противоположной стороны полость камеры ограничена мембраной 13, выполненной из, например, многослойной резины и соединенной с толкателем 14, причем толкатель 14 снабжен конечным выключателем 15 и установлен с возможностью воздействия на рычаг последнего, сообщенного посредством электрической цепи с приводом 10.Устройство работает следующим образом.Сыпучий материал осаждается в конусной части загрузочной секции 3,...

Номер патента: 1661063

Опубликовано: 07.07.1991

Авторы: Конопинский, Котельников, Шабатура

МПК: B65D 1/16

Метки: банка, консервная, металлическая

...ес ЗОТорцовых поверхностей и увеличению объелма банки на величину 2 И (фиг,З),Г 1 роисходит растяжение элементов рельефа -бомбажного кольца,2 и кольцевых ребер 3жесткости в радиальном направлении, Маркировочное поле 4 приобретает выпуклуюформу. Элементы рельефа сглаживаются,торцовая поверхность приближается к сферической, При этом крайне важно, чтобыдеформация элементов рельефа происходила в упругой зоне, т,е. чтобы после охлакдения торцовые поверхности вернулись висходное положение при минимальном вакууме, возникающем в банке, Кроме того,важно, чтобы приращение обьема банки 45(2 ЬЧ) за счет выпучивания торцовых поверхностей было максимально возможным,Это снизит давление в банке, уменьшитнагрузку, а следовательно, и...

Номер патента: 1661064

Опубликовано: 07.07.1991

Авторы: Антонов, Войтюк, Елизарьев, Ефимов, Милашюнас, Суткус, Шкрунин

МПК: B65D 5/30

Метки: картонная, коробка

...в прорези 21, По ллниям 10перегиба клапаны 8 дважды загиба от так,что их средние части перегораживают осноэание 2 коробки, а две другие части клапа 35чов 8 примыкают к клапанам 9, Тем самымобразован каркас коробки с ложементами,в которые укладываются вложения, высотойне бслее высоты меньшкх участка 3 клапанов. Далее боковунз стенк3 по линии 1 4 Оперегиба загибают на 180" . ак, тобы онапримыкала к верхней части боковол стенки3, Участки 13 клапанов Я, парагооаживающие основание коробки, являются опоройдля концевого участка 16 клапана 8, кото. 45рый по линии 15 перегиба эс гибают на 90с образованием второго яруса коробки, накоторый также укладывают вложения,Далее по линииперегиба вторую боковую стенку 3 загибают По линиям 25 перегиба...

Номер патента: 1661065

Опубликовано: 07.07.1991

Автор: Гуркин

МПК: B65D 6/24

Метки: гуркинюра, тара

...2 П-образной формы, Элементы,крепления тары выполнены в виде Т-образных боковин. Каждая Т-образная боковина1 выполнена с нижней 3 и П-образной верхней 4 перекладинами. При этом верхняя 15перекладина параллелы а нижней и обе перекладины выполнены с втулками 5 в видеспиральных витков на их концах, Стержни2 содержат вертикальные элементы б длякрепления, например гайки на их кон,цах,Стержни 2 образуют рамку и прямоугольную скобу. Рамка и скоба тары раскладываются на отдельные Т-образныебоковины 1 и П-образные стержни 2. Боковинь 1 и стержни 2 могу г быть изготовленыиз пруткового материала со сваркой или безнее.Работа с тарой осуществляется следующим образом, 30 Из стержней 2 и Т-образных боковин 1 собирается рамка и прямоугольная скоба...

Номер патента: 1661066

Опубликовано: 07.07.1991

Автор: Савостьянов

МПК: B65D 21/00

Метки: тара

...из неравнополочного уголкового профиля, внешняя сторона которого,обращена внутрь тары, гричем большие по, лки 5 одной пары смежных стоек 2 расположены вдоль тары, а большие полки 6 другой, пары смежных стоек 3 - поперек для обеспечения возможности размещения порожней тары друг в друге, а также возможностиштабелирования тарь 1 путем ее поворота на180 передустановкой нэдругуютару. Боль, шие полки 5 и 6 в нижней части стоек 2 и 3имеют выступы 7 и 8 для повышения на дежности штабелирования, В верхней части стоек 2 и 3 прикреплены фиксаторы 9 дляисключения воэможности смещения тары вштабеле при транспортировке,Верхний силовой пояс 4 образован.связями 10 и 11, соединенными между собой посредством угловых вставок 12 с выступами 13,...

Номер патента: 1661067

Опубликовано: 07.07.1991

Автор: Рахманов

МПК: B65D 25/10

Метки: кассета, цилиндрических

...на торцах планками 6 и 7 с отверстиями 8 для стержней 2, имеощих резьбовые хвостовики 9 с навинченными на них гайками 10,Настройку кассеты прсизводят следующим образом,Шкала 11 настройки выполнена на горизонтальной плоскости корпуса 1, а риски - 12 нанесены на наружной поверхности каждого из цилиндров.Устройство работает следующим образом,Отпустив гайки 10, поворачивают цилиндры 3-5 вокруг осей стержней 2 так, чтобы на них можно было либо надеть деталь .13 в виде кольцевой заготовки, либо установить внутри между ними цилиндрическую заготовку 14. Затем затягивают гайки 10 ификсируют настройку кассеты на даннуюдеталь, После этого на цилиндры надеваютпакет кольцевых заготовок 14, впоследст 5 вии поштучно снимаемых, например,...

Номер патента: 1661068

Опубликовано: 07.07.1991

Автор: Сергеева

МПК: B65D 39/00

Метки: поверхностью, притертой, пробка, рабочей

...20 выемах на верхней поверхности пробки не- пробки выполнены сквозные отверстия 5 и обходимо для того, чтобы штуцера не б-основное идополиительное, В зоне каж- выступали над поверхностью пробки и не догоотверстия выполнены кольцевыеуглуб- повреждались при транспортировке емколения 7 с образованием штуцеров 8. сти или при работе с нею. Кроме того, утопПробка работает следующим образом, 25 ление штуцера или штуцеров в выеме или При необходимости забора из емкости в выемах преследует цель профилактики химического реактива предварительно нуж- травм кисти при извлечении пробки, когда но извлечь пробку из горловины емкости необходимо прилагать определенные усиили сливного отверстия, Для зтого произво- лия к ней.дят заполнение полости пробки...

Номер патента: 1661069

Опубликовано: 07.07.1991

Автор: Антонов

МПК: B65D 39/00, B65D 51/16

Метки: пробка-сапун

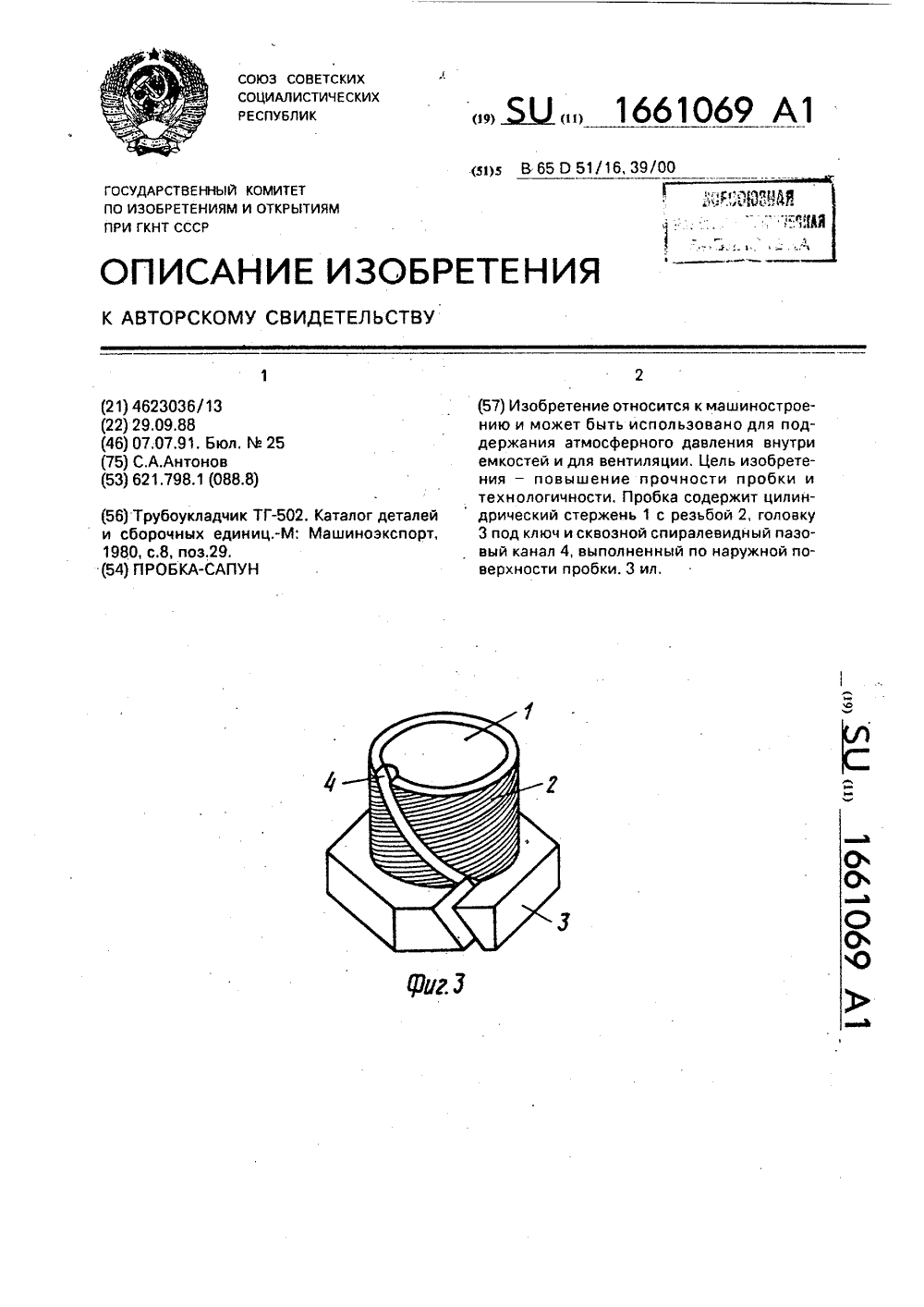

...при ГКНТ СССР Производственно издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 Изобретение относится к машиностроению и может быть использовано в гидравлических емкостях, аккумуляторах,редукторах для поддержания атмосферногодавления внутри емкостей и для вентиляции,Цель изобретения - повышение прочности и технологичности пробки,На фиг.1 представлена пробка, фронтальный вид; на фиг,2 - то же, вид сверху; 10на фиг.3 - то же, изометрическая проекция.Пробка-сапун содержит цилиндрический стержень 1 с резьбой 2, головку 3 подКлюч и сквозной спиралевидный канал 4.При завинчивании пробки в емкость за 15счет того, что паз спиралевидного канала 4глубже выступов резьбы в отверстии емкости и глубже впадин резьбы 2 на цилиндрическом...

Номер патента: 1661070

Опубликовано: 07.07.1991

Авторы: Бундаков, Стефанович, Стеценко

МПК: B65D 81/02

Метки: грузов, контейнер, толчкам, чувствительных

...посредством скоб 6 инакладок 7 с воэмокностью перемещенияпо гибким элементам 3,25Гибкие элементы 3 закреплены на корпусе 1 посредством кронштейнов 8. В каждом кронштейне 8 выполнена прорезь 9 дляразмещения гибких элементов 3 и установлен болт 10 для взаимодействия с гибким 30элементом 3, Кронштейны 8 жест ко закреп-.лены на корпусе 1, Для натяжения гибкихэлементов 3 служат натяжные приспособле"ния 11, жестко закрепленные на корпусе 1,Каждое натяжное приспособление 11 включает кронштейн 12, шпильку 13, соединенную с гибким элементом 3 посредствомнаконечника 14 с контргайкой 15 и пружины16, установленной между центрирующимишайбами 17, Шпилька 13 закрег 1 лена гайкой 4018 и застопорена контргайкой 19,Гибкие элементы 3 подпружинены пружинами...

Номер патента: 1661071

Опубликовано: 07.07.1991

Авторы: Белов, Воронов, Лавров, Собольков, Чуков, Шулепов

МПК: B65D 81/20

Метки: пищевых, продуктов, тара, хранения

...нанем крышкой, имеющей вентиль для подачи50 газа, о т л и ч а ю щ а я с я тем, что. сцелью увеличения срока хранения пищевых праду тов, корпус снабжен вертикальноустановленной трубкой, верхний конец которой связан с вентилем для подачи газа, а5 нижний расположен у внутренней поверхности днигца корпуса, при этом в крышкеустансвлен обратный клапан для стравливания воздуха из тары,2.Тара по п,1, о тл и ч з ю щ а я с я тем,10 что корпус обратною клапана выполнен циИзобретение относится пищевой промышленности, в частности к хранению продуктов в герметичной таре,Цель изобретения - увеличение срокахранения продуктов,На фиг,1 изобракена тара для храненияпищевых продуктов; на фиг,2 - разрез обратного клапана в исходном положении; нафиг,3 - то же,...

Номер патента: 1661072

Опубликовано: 07.07.1991

Авторы: Павлов, Теперман

МПК: B65D 85/48

Метки: контейнер, листового, стекла

...13 и 14. Наружные вертикальные кромки боковых стенок 4 и внутренние кромки стоек 3 выполнены с соответствуюьцими одич другому клиновыми скосами 15 и 16.Внутренние поверхности днища 1 икрышки 2, а так же боковых стенок 4 снаб, жены амортизирующими грокладками (не показаны).Загрузку контейнера производят следующим образом.На горизонтальную поверхность укладывают одну из боковых стенок 4 амортизирук)щей прокладкой вверх, размещают на ней листы стекла и укладывают на них другую боковую стенку 4 амортизирующей прокладкой вниз. С дву: противоположных сторон образованного пакета из стекла и боковых стенок 4 устанавливают днище 1 и крышку 2 и, размещая торцы последних соответственно в проемах 8 и 9, устанавливают стойки 3, совмещая при...
