Номер патента: 895830

Опубликовано: 07.01.1982

Автор: Сердечный

МПК: B65D 88/78

Метки: нефтепродуктов, резервуар

...предлагаемый резервуар в аксонометрии.В корпусе 1 резервуара, в верхней его части, герметично укреплены по его периметру вкладыши 2, выполненные из синтетической бензомаслостойкой пленки.Вкладыши укреплены на стенках корпуса по его периметру так, что края каждого верхнего вкладыша перекрывают края смежного с ним нижнерасположенного вкладыша.Кроме того, края каждого вкладыша отогнуты с образованием кольцевого канала 3,895830 Составитель В. ШТехред А. БойкасТираж 705Государственного комитетпо делам изобретений и откры113035, Москва, Ж - 35, Раущская нФилиал ППП Патент, г. Ужгород, ул. повКорректорПодписчоеСССРий Редактор 3. БородкинаЗаказ 11590/27ВНИИПИ гар д. 4/оектна зВ последнем размещен шнур 4, предназначенный для отрыва краев...

Номер патента: 895831

Опубликовано: 07.01.1982

Авторы: Балтруконис, Стасайтис

МПК: B65D 90/12

Метки: контейнер

...рамы основания. На фиг. 1 и те"фиг. 2 - приподн ,вроны ножек.Контейнер содержит боковые 1 и торцовые 2 стенки, зацеп 3 для ввода водила и установленное на раме основание 4 с прикрепленными на его нижней поверхности парой колес 5 и парой ножек 6. На боковой поверхности рамы основания 4 контейнера со стороны колес 5 прикреплены подъемные элементы 7 клинообразной формы, взаимодействующие при транспортировке с рамой основания впереди стоящего контейнера, причем подъемные элементы установлены так, что их вершины 8 находятся ниже уровня рамы основания.Приподнятие контейнера со стороны ноек производят следующим образом.Первьй контейнер колесной стороной подводят ко второму со стороны ножек и легким усилием сталкивают их так, чтобы...

Номер патента: 895832

Опубликовано: 07.01.1982

Авторы: Мокрецов, Мундингер

МПК: B65D 90/32

Метки: автоматическое, газовыпускное, легкоиспаряющихся, продуктов, цистерны

...давлении в грузовой цистерне; на фиг. 6 - принципиальная схема потока газов из атмосферы при разрежении в грузовой цистерне; на фиг. 7 - устройство в аксонометрии,Предлагаемое устройство состоит из наружного цилиндрического корпуса 1 и внутреннего газораспределительного цилиндра 2 с газовыпускными окнами, расположенными рядами спирально по его периметру. Нижним фланцем 3 устройство подсоединяется к трубопроводу грузовой цистерны. В цилиндре 2 расположена подвижная тарелка 4 с уплотнительным кольцом 5. В центре тарелки 4 установлен вакуумный клапан 6 для впуска атмосферного воздуха в цистерну с пламяпрерывающей сеткой 7. Кольцевой зазор между корпусом 1 и цилиндром 2 поделен вертикальными разделителями на секторы 8 по числу окон, образуя...

Номер патента: 897648

Опубликовано: 15.01.1982

Авторы: Букин, Студенников

МПК: B65D 61/00

Метки: грузов, пакетированных, транспортировки

...части несущего элемента 1, а элементы 11 связаны с рамкой 4 при помощи водил 14 шарнирно установленных на опорах 15, которые жестко соединены срамкой 4. Грузы, например контейнеры формируют в блок-пакет следующим образом. Устройство для транспортировки пакетированных грузов застрапливают за подъемные петли 6 и краном поднимают на высоту 1,5 - 2 м. Соединяют попарно строп-ленты 7,закрепленные на.противоположных продольных швеллерах рамки 4, и закрывают запоры 8, при этом строп-ленты 7 образуют петли заданного размера. Затем опускают уст 35 4 О 45 ройство и укладывают рамку 4 на ровную площадку, например на контейнерную плошадку с твердым покрытием; так чтобы петли строп-лент оказались внутри контура рамки 4 и расположились...

Номер патента: 897649

Опубликовано: 15.01.1982

Автор: Мизин

МПК: B65D 90/64

Метки: затвор, сыпучего

...дисков 4. Затвор снабжен фиксирующим устройством, выполненным в виде уравновешивающего двуплечего рычага 8, шарнирно закрепленного на оси 9, так, что короткие его плечи направлены вертикально вниз от этой оси, а длинные под углом 90 направлены в противоположную от затвора сторону, и взаимодействующего с ограничительными планками 7,а также фиксатором открытого положения заслонок, выполненным в виде поворотного крюка 10, расположенного над дисками со стороны, противоположной направлению их вращения, При этом ось врашения дисков смещена относительно этого фиксатора в сторону, противоположную направлению их вращения, Выгрузочная течка 2 бункера срезана по радиусу поворота заслонок.Затвор работает следующим образом.Наружные концы...

Номер патента: 899392

Опубликовано: 23.01.1982

Авторы: Коновалов, Стрелец

МПК: B65D 88/02

Метки: контейнер, переработки, сбора, сельскохозяйственного, сырья, транспортирования

...при загрузке сырья находятся в зоне воздушного потока.Две грани 13 и 14 пирамид образуют клин с. вершинами навстречу потоку воздуха с сырьем.По периметру разъема 15 уложен мягкий шнур6, а окно разъема перекрыто эластичной сеткой 17, закрепленной на потолке и боковой и передней стенках камерь 1. Для открывания потолка камеры установлены гидроцилиндры 18. Для выхода воздуха из камеры имеется окно 19. Сырье загружается измельчителем 20. В закрытом положении эластичные сетки складываются и образуют карман.45Образование кармана из эластичной сетки во внутрь контейнера: верхняя кромка сетки 17 закреплена на стенке 21 потолка камеры, направленной под угломв сторону емкости контейнера.Ниже крепления кромки сетки к стенке размещено вертикальное...

Номер патента: 901169

Опубликовано: 30.01.1982

Авторы: Тройнин, Цыков

МПК: B65D 88/02

Метки: грузов, контейнер, штучных

...расположены концы прижимных планок 8. Упорные рамки 6 фиксируются штырями 9. Контейнер снабжен механизмом фиксации груза, включающим в себя гибкие элементы 1 О (выполненные из цепи или троса), связанные одним концом с опорной пирамидой 2. Другим концом каждый гибкий элемент 10 шарнирно со 901169единен с плечом эксцентрика 11, шарнирнозакрепленном на подвижном относительноподкоса 5 трубчатом ползуне 12.Другим плечом эксцентрик 11 взаимодействует с поверхностью подкоса 5 черезпрорезь 13 ползуна 12.Контейнер работает следующим образом.Для загрузки контейнера прижимныепланки 8 отви отводятся от пирамиды, ползуны 12смещаются в крайнее верхнее положениеотносительно подкосов 5 к торторцовым стенкам, Контейнер загружается панелями, при- фжимные...

Номер патента: 903251

Опубликовано: 07.02.1982

Авторы: Зайцев, Тройнин

МПК: B65D 6/18

Метки: складная, тара

...прорезь имеет до"полнительный линейный участок, парал"лельный одному из их участков и пер" 3пендикулярный к другому, Прямой учас" .ток 7 взаимодействует со стенкой ос"нования и фиксирует положение стойки, Торец стойки 7 выступает из тол"щи основания и образует прорезь между основанием и полом.Работает устройство следующим образом.3 90 кальное положение относительно оси 3 и переводят ось в верхнюю правую часть Г-образной прорези. При этом прямой участок 6 опирается на стен" ку основания и фиксирует положение стойки. Просвет, образованный торцом стойки 7, служит для заведения вил погрузчика.Для перевода тары в нерабочее положение ось перемещается в левую нижнюю часть прорези, после чего стойка поворачивается до положения в. толще...

Номер патента: 903252

Опубликовано: 07.02.1982

Авторы: Кузьмин, Новиков

МПК: B65D 55/02

Метки: опечатывания, переносных, пломба, предметов

...3, подвижно ус3 90325корпусе, крышки 4, шарнирно закрепленной на осях 5 корпуса. Корпус 1имеет с двух сторон перемычки 6 и 7,На перемычке 6 жестко закрепленшнур 8, а перемычка 7 служит. для присоединения пломбы к свободному концушнура при опечатывании объекта, Обойма 3 на своей внутренней поверхности имеет контрольный зуб 9 для повреждения печати и предназначена для ффиксации и закрывания присоединяемого к обойме шнура при опечатыванииобъекта.Опечатывание объекта происходитследующим образом.Для опечатывания объекта открывают крышку 4, затем в сторону крышкипередвигают обойму 3. В открытый проем между корпусом и его перемычкой 7вдевают конец шнура и перегибают че- ;рез перемычку. На перегнутый черезперемычку 7 шнур подвигают обойму...

Номер патента: 903253

Опубликовано: 07.02.1982

Авторы: Калачев, Никитаев

МПК: B65D 85/34

Метки: пакетах, продуктов, хранения

...расположены вертикально иобращены одна к другой с обеспечением зазора между ними.ВНа фиг. 1 показана тара предна 1значенная для укладки двух мешков сгазоселективными мембранами; нафиг. 2 - вариант осуществления предложенного способа.Способ осуществляют следующим образом.В пакеты (мешки) затаривают свежие сельскохозяйственные продукты:овощи, фрукты и т.д. Мешки герметично завязывают. В коробки 1, имеющие 15отверстия 2 для воздуха и снабженныегазопроницаемой перегородкой 3, укладывают герметично закрытые пакеты 1,в оболочку которых вмонтированы газоселективные мембраны 5. Пакеты йукладывают таким образом, что их га"эоселективные мембраны расположенывертикально и обращены одна к другой с обеспечением зазора между ни 903253ми, при...

Номер патента: 903254

Опубликовано: 07.02.1982

Авторы: Липсман, Савельев

МПК: B65D 85/68

Метки: мотоциклов, упаковки

...гнезд после поджатия мотоциклов к днищу указанными раскосами соединяют последними днище с элементами обрешетки а затем обреуветки с мотоциклами устанавливают смежными сторонами одни к другим и соединяют указанными планками, фикси руя вторыми посадочными гнездами с жестким, элементом соседнего мотоцикла.254 3 903элементов 2 руль) мотоциклов надевают планку 3 с двумя посадочными гнездами 4, Мотоциклы поджимают к днищам 1 раскосами 5, после чего одним из посадочных гнезд 4 соединяют днище 1 с торцовыми стенками б и центральными перемычками 7 обрешетки.Далее упаковку осуществляют в транспортном средстве, при этом обрешетки с мотоциклами устанавливают попарно смежными сторонами одни к другим на торцовые стенки 6 и соединяют планками 3,...

Номер патента: 903255

Опубликовано: 07.02.1982

Автор: Тумченок

МПК: B65D 88/64

Метки: бункере, обрушения, сыпучих

...укреплена лопасть под положительным углом атаки,На фиг. 1 показан общий вид устройства; на фиг. 2 - рушитель; на фиг. 3 - лопасть рушителя.Устройство для обрушения сыпучих материалов содержит свободно подвешенный канат 1, взаимосвязанный с приводом 2.На конце каната 1 закреплен груз 3. На канате 1 закреплены упоры 1, а между упорами М установт лен рушитель, выполненный в виде свободно надетой на канат втулки 5, на наружной поверхности которой укреп903255 4рукцию, обеспечивает обрушение сыпучих материалов в бункерах. Формула изобретения ФигЗ ВНИИПИ Заказ 12670/29 Тираж 705 ПодписноейЬЬфилиал ППП "Патент"г. Ужгород, ул. Проектная, Ч лена лопасть 6 под положительным углом атаки. Упоры 4 могут быть закреплены на канате на различном...

Номер патента: 905144

Опубликовано: 15.02.1982

Авторы: Бунков, Саханов, Свирин

МПК: B65D 6/22

Метки: контейнер

...перемещения и фиксации полок в откидном и сложенном положениях.На фиг. 1 изображен контейнер, общий вид; на фиг. 2 - то же, продольный разрез.Контейнер с расположенными внутри откидными полками 1, содержит фиксирующие аханов и О. М. Свирин элементы 2. На двух противолежащих стенках 3 симметрично выполнены вертикальные 4 и горизонтальные 5 направляющиепазы для перемещения и фиксации полокв откидном и сложенном положениях.Полки в контейнере устанавливают следующим образом.Из верхней части контейнера, где полки 1находятся в сложенном положении, по вертикальным направляющим пазам Ч опускают их до горизонтального паза 5. Послераспределения по горизонтальным направляющим пазам 5 полки 1 фиксируют в откидном положении элементами 2.Складывание...

Номер патента: 905145

Опубликовано: 15.02.1982

Авторы: Кондратьев, Соколова, Шантуева

МПК: B65D 43/16

Метки: клея, посуда, производственная

...рабочее положение с закрытой крышкой; на фиг. 2 - то же, положение при заправке клеем; на фиг. 3 - то 20 же, рабочее положение с открытой крышкой.Производственная посуда для клея состоит из емкости 1, нижняя часть которой переходит в приемный лоток 2, закрываемый3крышкой 3. Часть передней стенки 4 ниже линии крепления крышки 3 имеет наклон в сторону от приемного лотка 2 (внутрь емкости) и, не доходя до днища емкости 1, образует горизонтальное щелевидное отверстие (щель) 5.На кромке верхней стенки 6 емкости 1, над приемным лотком 2 укреплены пластинчатые защелки 7 и 8 для фиксации крышки 3. Защелка 7 фиксирует крышку 3 в положении, когда она откинута совсем. Защелка 8 фиксирует крышку 3 в положении, когда ее внутренняя поверхность...

Номер патента: 905146

Опубликовано: 15.02.1982

Авторы: Котенко, Попов

МПК: B65D 45/16

Метки: запорный, механизм

...с натягом с аналогичными поверхностями 17 оси 9; поверхность 18 для ограничения поворота скобы 9. В резьбовое отверстие 19 скобы 10 установлен фиксирующий ось 9 стопор 20.Запорный механизм работает следующим образом.Скоба 1 О, поворачиваясь с осью 9, вращающейся в отверстиях ушек 8, вручную или с помощью механизмов заводится на крышку 1, преодолевая сопротивление прокладки 4. При этом высота скоса 13 скобы 10 должна обеспечить заведение поверхности 12 на поверхность 21 крышки 1, Для этого скос 13 должен заканчиваться над поверхностью 21 неуплотненной крышки 1. Под воздействием скобы 10 крышка 1 опускается вниз, деформируя прокладку, Так герметизируется емкость. Разгерметизация выполняется в обратном порядке. При этом скоба 10...

Номер патента: 905147

Опубликовано: 15.02.1982

Авторы: Виноградова, Калинина, Сурков, Трофимова, Шипков

МПК: B65D 81/09

Метки: контейнер, лабораторных, проб

...не менее трех подпружиненных фиксирующих элементов 4, а на внутренней поверхности дна 2 и крышки 3 прикреплены подпружиненные пластины 5.Загрузка и фиксация пробы в контейнере осуществляется следующим образом.Вырезанная из спресованной заготовки сыпучего материала проба 6 вводится в контейнер, предварительно сняв крышку 3. При введении пробы в контейнер ролики 7 фиксирующих элементов 4 катятся по поверхности пробы 6, ориентируя ее строго по центру корпуса 1. Ролики 7 прижимаются к пробе 6 за счет усилия пружины 8, один конец которой прикреплен к основанию 9, а второй - к верхнему концу 1 О фиксирующего элемента 4.После ввода пробы 6 в полый корпус 1 контейнер закрывают крышкой 3. Фиксация905147 Формула изобретения иг.8 Составитель...

Номер патента: 905148

Опубликовано: 15.02.1982

Авторы: Аракелян, Грдзелидзе, Жгенти, Кикнадзе, Меладзе

МПК: B65D 83/00

Метки: контейнер, продуктов, хранения

...Внутрснняя стенка 3 жестко свя. ац с крышкстй 2, имеюгцей отверсгие 4 для загрузки и разгрузки охлаждаемого продукта. Корпус 1 герметически связан с крышкой 2 посредством эластичной прокладки 5, размсгценцой между наружной стенкой и крышкой 2. Крышка 2 имеет направленную вниз отс 1 ортовку 6 и соединена с наружной стенкой корпуса 1 посредством замкового при ф способления, обеспечивающего изменение расстояния между стенками корпуса . Это приспособление включает по меньшей мерс один укрепленный на стенке корпусаштырь 7 и выполненные по высоте отбортовки 6 пазы 8 для ввода указанного штыря 7. На дне наружной стенки корпуса выполнен выступ 9, входягций в паз 10 внутренней стенки 3 для предотвращения горизонтального смещения последней...

Номер патента: 905149

Опубликовано: 15.02.1982

Авторы: Диделева, Марков, Трохина, Тюрин, Чубаров

МПК: B65D 83/06

Метки: затвор, пересыпания, порошкообразных, токсичных

...крышка одной из частей затвора.Затвор для пересыпания кообразных токсичных материалов из двух разъемных частей.В корпусе 1 одной части на полуоси 2 установлена крышка 3, а в корпусе 4 другой разъемной части на полуоси 5 - крыш 905149ка 6. С помощью пружин 7 и 8 крышкикрепятся к корпусам 1 и 4 затвора и соединяются при помощи установочных штифтов 9 по контактной поверхности 1 - 1, составляющей угол 43 - 47 к продольной осизатвора. На корпусе 4 на оси 1 О шарнирно установлен также дугообразный замок 11,имеющий симметрично расположенные двепары выступов - 12 и 13.На корпусе 1 укреплены штифты 14. Наконцах полуоси 5 выполнены рычаги 15,взаимодействующие с парой выступов3,а пара выступов 12 взаимодействует соштифтами 14.Процесс пересыпания...

Номер патента: 905150

Опубликовано: 15.02.1982

Авторы: Азметов, Гумеров, Мавлютов

МПК: B65D 88/76

Метки: нефтепродуктов, нефти, резервуар, хранения

...на фиг. 3 - резервуар для хранения нефти в море; на фиг. 4 - резервуар для хранейия нефти в условиях слабых водонасыщенных грунтов с дополнительной емкостью для воды; на фиг. 5 - то же, в аксонометрии.Резервуар для хранения нефти и нефтепродуктов включает корпус 1, днище 2.Корпус 1 на уровне грунта снабжен бандажом 3. Бандаж жестко соединен с Г-образным в поперечном сечении анкерующим элементом 4, полка которого размещена на уровне грунта. Г-образный элемент может быть выполнен как отдельными стойками, так и в виде цилиндрической поверхности. Чуть выше уровня грунта в корпус 1 вмонтированы подводящий 5 и отводящий 6 трубопроводы для нефти. В варианте, когда резервуар сооружен на слабых водонасыщенных грунтах, днище 2 в виде...

Номер патента: 906820

Опубликовано: 23.02.1982

Автор: Самойлов

МПК: B65D 5/10

Метки: гофрированного, картона, контейнер

...картона, общий вид; на фиг. 2 - то же, с захватывающими элементами, размещенными в петлях, образованных обандероливающей лентой; на фиг. 3 - накладка.Контейнер имеет переднюю и заднюю стенки 1 с клапанами (не показаны) и боковые стенки 2 с клапанами 3, между которыми размещены накладки, каждая из которых содержит две планки 4, соединенные перемычкой 5, выступ 6, служащий для фиксации накладки между клапанами 3, Накладка имеет дополнительную планку 7, жестко прикрепленную вдоль своей продольной оси906820 Формула изобретения зк выступу 6. В каждой планке 4 накладки имеются отверстия 8 для прохождения обандероливающей ленты 9 и дополнительное отверстие 10, служащее для образования из обандероливающей ленты 9 петли 11,...

Номер патента: 906821

Опубликовано: 23.02.1982

Авторы: Азбель, Ерофеев, Прудинский

МПК: B65D 88/64

Метки: бункер, сыпучих

...оболочки 4. Оболочка 4 жестко закреплена в нижней части бункера и свободно опирается на пружинящие пластины 5, прикрепленные к корпусу 1.Устройство работает следующим образом.В исходном положении (бункер загружен) эластичная оболочка 4 под тяжестью загруженного материала, деформируя пластины 5, прижимает их к корпусу 1. Устройство начинает работать, как только начинается разгрузка бункер.ра. По мере опорожнения бункера уровень материала опускается, но оболочка остается неподвижной. пока упругие силы пластин 5 не превзойдут по величине силу давления материала. Поочередно освобождаясь от нагрузки, пластины 5, начиная с верхних, деформируют гибкую оболочку 4. В процессе истечения материала из бункера все большая часть. Слезинас...

Номер патента: 906822

Опубликовано: 23.02.1982

Авторы: Ведерников, Венюков, Гилязитдинов, Губайдуллин, Кондратьев, Мухутдинов

МПК: B65D 90/32

Метки: нефтепродуктов, нефти, хранения

...части корпусов . 7 имеют кожухи 11, в которых собраны эжекторы и инжекторы 12, имеющие одинаковое конструктивное выполнение, но развернутые на 180 относительно один другого. Инжекторы и эжекторы заключены между двумя решетками 13 и обечайкой 14, снабженной патрубком 15 для поступления конденсата. Каждый эжектор и инжектор состоит из трубы-корпуса, объединяющего в себе камеру 16 смешения 15 и сопла 17, которые с помощью патрубка 18 образуют кольцевое выходное сечение. Сопла трубками 19 сообщены с межэжекционным 20 и межинжекционным 21 пространствами. Пространства над кожухами 11 устройств 5 и 6 трубами 22 сообще ны с нижней частью емкости 9 для конденсата. Трубы 22 несколько выступают над решетками 13, а на конце трубы в устройстве 5...

Номер патента: 908662

Опубликовано: 28.02.1982

Авторы: Матвеев, Преслер

МПК: B65D 6/22

Метки: многооборотная, тара

...и сложенном виде; на фиг. 3 - то же, вид сверху.Многооборотная тара для транспортирования изделий состоит из цилиндрической обечайки 1 и боковых элементов 2 и 3. Обечайка 1 выполнена из отдельных сегментов 4 П-образного сечения с прикрепленньчми на их концах полками 5, для соединения сегментов 4, а боковые элементы 2 и 3 выполнены из отдельных шаронирно соединенных частей 6.Упаковка и транспортирование подпятников производится следующим образом.На равной горизонтальной поверхностираскладывают боковой элемент 2, сверху которого устанавливают подпятник 7 с 5 ввернутыми в нем цапфами 8. На верхнейстороне подпятника 7 раскладывают боковой элемент 3 таким образом, чтобы последний был симметрично нижнему элементу 2.Затем по. окружности...

Номер патента: 908663

Опубликовано: 28.02.1982

Автор: Дворянидов

МПК: B65D 88/02

Метки: грузов, контейнер, сыпучих

...содержащий корпус с поворотными нижнимистворками, связанными с запорным устройством и расположенными под углом другк другу, опоры корпуса, отличающийся тем,что, с целью повышения эффективности,он снабжен регулируемыми маятниковымитягами, соединяющими створки с корпусом, шарнирно закрепленными в верхнейчасти последнего в пазах, которые выполнены в его торцовых стенках, а запорноеустройство выполнено в виде расположенного в нижней части одной из створок двуплечего рычага с защелкой на конце, взаимодействующей с закрепленным на другойстворке клином,2, Контейнер по п. 1, отличающийся тем,что, с целью регулировки прилегания створок в закрытом состоянии, он снабжен регулировочным винтовым механизмом тяг,расположенным в указанных пазах торцовых...

Номер патента: 908664

Опубликовано: 28.02.1982

Авторы: Андреев, Евтихин, Микерин, Салимов, Черновисов, Шнейдер

МПК: B65D 88/46

Метки: затвор, крыше, плавающей, резервуара

...соединенияшарниров,2 ОЗатвор к плавающей крыше резервуарасодержит стенку 1, скользящее металлическое кольцо 2. состоящее из тонких отдельных листов, соединенных эластичнымикомпенсаторами, уплотнения 3 и 4 из эластичного материала, закрепленного с одной Истороны к скользящему металлическомукольцу, а с другой - к плавающей крыше 5,пружины 6, прижимающей скользящее металлическое кольцо к внутренней поверхности стенки резервуара. Подвесное четызорехзвенное крепление состоит из двухзвенных элементов 7 и 8, содержащих рычаги9 - 12, соединенных между собой цилиндрическими шарнирами 13 и 14, допускающимираскрытие элементов под углом от 1 О до170. Двухзвенные элементы 7 и 8 закреп- длены к плавающей крыше с помощью цилиндрических шарниров 15 и...

Номер патента: 908665

Опубликовано: 28.02.1982

Авторы: Долганов, Овчинников, Пилков, Фрейдин

МПК: B65D 88/52

Метки: контейнер

...Насадки верхних полухомутов содержат трапецеидальные выступы 12, а насадки нижних - соответствующие трапецеидальные пазы 13, которые обеспечивают регулировку для любого диаметра труб, Внутренняя поверхность насадок, образующие которых имеют форму полуокружности, имеет продольные зубчатые пазы 14, взаимодействующие с зубчатыми выступами труб. При помощи соединительного узла крепится дверь, выполненная из панели 1 и колеса 15. Для разворачивания двери насадки снабжены двумя полувтулками 16, а для самоориентации колес ось 17 колеса снабжена втулкой 18, установленной между насадками полу- хомутов. Для управления самоориентирующихся колес применяется фиксатор 19 и водило 20.Сборка контейнера или поддона из панелей производится следующим...

Номер патента: 908666

Опубликовано: 28.02.1982

Авторы: Введенский, Каталымов, Островский, Простякова, Смирнов

МПК: B65D 88/66

Метки: бункере, предотвращения, сводообразования, сыпучих

...по времени и величине отбчвп до бч га.При выпуске материала пульсации обусловлены явлениями одной физической природы - образованием и разрушением динамических сводов во всем объеме аппарата. Движение сыпучего материала происходит в виде прерывистых сдвигов агрегатов частиц, частота сдвигов и их интенсивность зависит от скорости выпуска и диаметра бункера.При образовании устойчивого свода, когда истечение прекращается, боковое давление материала на стенку бункера становится постоянным 6, и равным Мбч - среднестатическому давлению. Таким образом, появляется возможность своевременного обнаружения свода внутри бункера. Сигнал от датчиков 3 подается на блок 5 выделения переменной составляющей, где фиксируется производная давления...

Номер патента: 908667

Опубликовано: 28.02.1982

Авторы: Мишин, Пчелинцев, Шаповалов

МПК: B65D 90/54

Метки: бункера, затвор, секторный

...шарнирно установленные на корпусе бункераповоротные шеки 2, соединенные между собой изогнутой по дуге окружности перемыч О кой 3. На перемычке 3 со стороны. ооращснной к бункеру, свободно установлена жесткая пластина 4, охватывающая перемычку.при этом между торцами перемычки и пластины имеется зазор а Между центром 5 окружности, по которой изогнута перемычка 3, и осью 6 поворота щек 2 имеется эксцентриситет Е, который позволяет при открывании затвора уменьшить силу прижатия пластины 4 к корпусу бункера 1 и сни.зить усилие на открывание затвора.20 Секторный затвор раоотает следующимобразом. Корпус бункера 1 открывается поворотом шек 2. соединенных между собой изо908667 Составитель Е. Бокова . Редактор Е. Папп Техред А. Бойкас Корректор...

Номер патента: 910495

Опубликовано: 07.03.1982

Авторы: Дидык, Кизлер, Коломейский

МПК: B65D 21/02

Метки: контейнер

...ей оси каждый выступ сим-,метричен отверстию, обеспечивает воз"можность укладки в контейнеры изделий разной высоты за счет различныхвариантов сборки,На фиг. 1 изображен контейнер приустановке, крышки дном внутрь лотка,общий вид; на фиг. 2 " то жв, приштабелировании; на фиг. 3 - контей"нер при установке крышки дном наружу,общий вид; на фиг. ч - то же, приштабелировании; на фиг. 5 " вариантконтейнера, состоящего из одних лотЭ 91049ков; на фиг, 6 - то же, при штабелировании; на Фиг, 7 - вариант контейнера, состоящего из одних крышек; наФиг.,8 - то же, при штабелировании.Контейнер содержит две основныечасти - лоток и крышку, Лоток и крышка состоят из днища 1, поперечныхбоковых стенок 2 с отбортовкой 3 ипродольных боковых стенок...

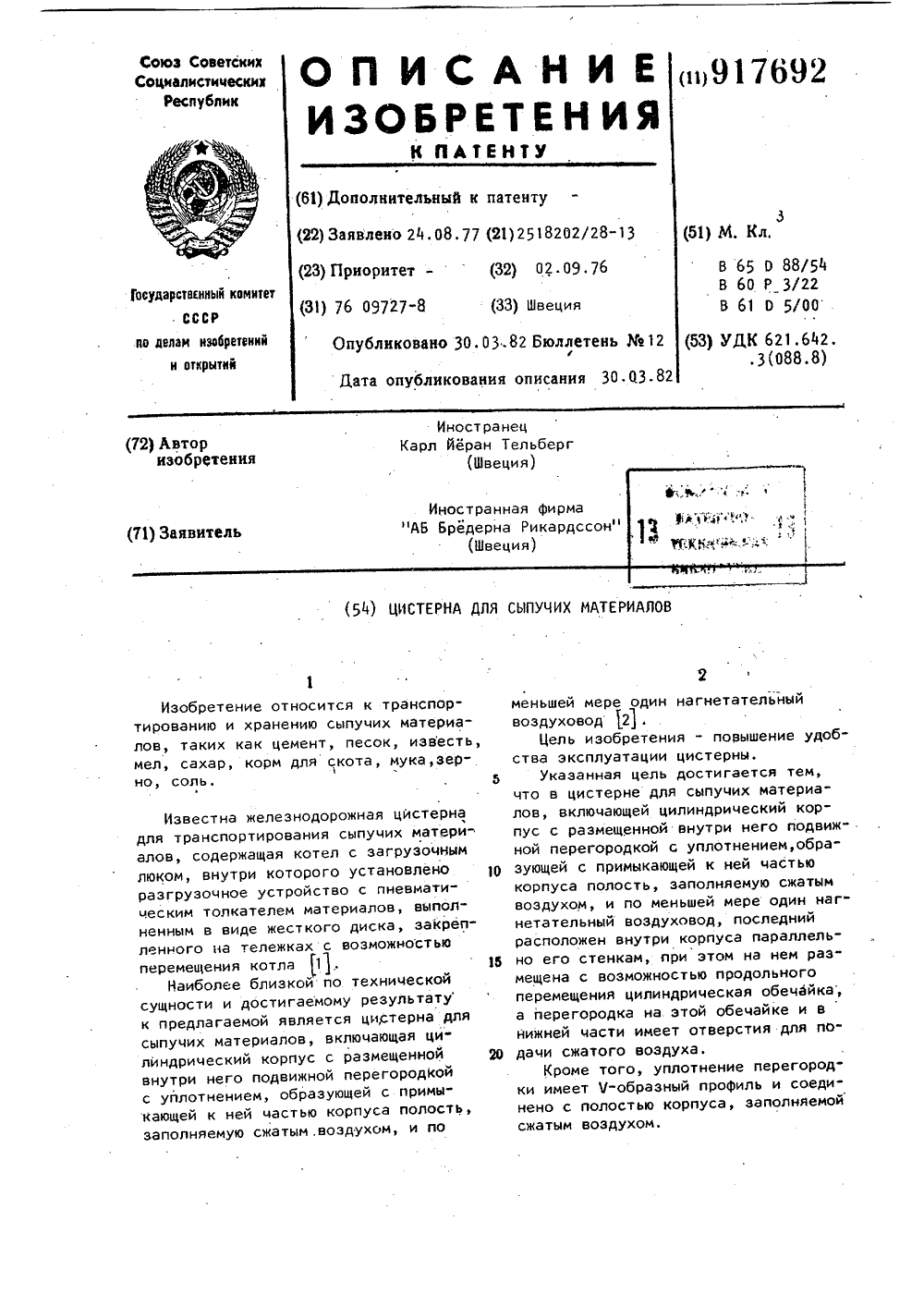

Номер патента: 917692

Опубликовано: 30.03.1982

Автор: Карл-Йеран

МПК: B65D 88/54

Метки: сыпучих, цистерна

...воздуховодом, укреплена с помощью цилиндрической обечайки б ираспорок 7 вогнутая подвижная перегородка 8, выполненная из алюминияили сталй. В нижней части перегородки имеются отверстия 9 для подачи всыпучий материал. сжатого воздуха,Отверстия со стороны хранимого материала прикрыты листом ткани или резины.Наплывающая труба 5 расположена несколько выше оси симметрии цистерныдля предотвращения скручивания перегородки 8 во время перемещения. Направляющая труба 5 имеет штуцер 10 и перфорацию в стенках для подачи сжатого Зовоздуха в воздушную полость 11, передперегородкой, У другого торца корпусатруба соединена соплом 12 с полостью13, образованной сферической поверхностью 4 корпуса и наклонным листом14, имеющим в нижней части у...
