Номер патента: 1565767

Опубликовано: 23.05.1990

Автор: Самойлов

МПК: B65D 88/00

Метки: контейнера, перегородка

...панели с одной стороны, а на дополнительной панели - с двух сторон, при этом стороны панелей 2 и 4 с отверстиями обращены к противолежащим боковым стенкам 5 Контейнера.Для закрепления перегородки 1 в контейнере на панелях 2 и 4 выполнены опоры 6 с отверстиями 7, в которые вставляЮтся болты 8. В днище 9 контейнера по форме основания перегородки выполнены прорези окна 10. Контейнер имеет двери 11, крышку 12, на бортах которой выполнены воздуховыпускные отверстия 13.Перегородка устанавливается в контейнере следующим образом,В контейнере открывают двери 11, вносят в него перегородку 1 и закрепляют ее над прорезями-окнами 10 днища 9 болтами 8 с гайками. Загружают контейнер до полной вместимости, размещая продукцию между перегородкой 1 и...

Номер патента: 1565768

Опубликовано: 23.05.1990

Авторы: Абузова, Махмутзянов, Молчанова

МПК: B65D 88/34, E04H 7/02

Метки: нефтепродуктов, резервуар, хранения

...среды (для зимних условий 1 р.д=5 - 15 С). За счет тепла хранимого продукта низко- кипящая жидкость в тепловых трубах закипает (1,.а,а .= - 0,5"С) и испаряется, при этом отбирает тепло от верхних слоев хранимого продукта. Пары низкокипящей жидкости распространяются по кольцевым и радиальным трубопроводам, отдавая тепло в окружающую среду и растапливая снег на плавающей крыше (1 паров=10 - 15 С). Отдавшие тепло пары низкокипящей жидкости конденсируются и под действием гравитационных сил стекают в тепловые трубы, где, она снова закипает и испаряется, т.е, процесс идет непрерывно в замкнутой системе,Выполнение центрального участка с укло-ном к центру позволяет обеспечить возвра щение сконденсировавшихся паров обратно в тепловые...

Номер патента: 1565769

Опубликовано: 23.05.1990

Автор: Соловьев

МПК: B65D 88/54

Метки: железнодорожная, соловьева, цистерна

...может быть использоано для транспортировки жидкостей,том числе нефтепродуктов.Целью изобретения является более пол 11 ое удаление жидкого груза из цистерны.5На фиг. 1 изображена цистерна с поршнем, разрез; на фиг. 2 - пункт по разгрузкепредлагаемых цистерн.Цистерна 1 содержит наливную горлоВину 2 и расположенный внутри ее поршень 3, который снабжен эластичной камерой 4, укрепленной на его рабочей поверхности, при этом в поршне 3 и обращенной к нему торцовой стенке цистерны 1субразован канал 5 с клапаном 6 для сообГцения внутренней полости эластичной камеры 4 с источником давления и смонтирован узел 7 для соединения с механизмом разгрузки, при этом в противоположной торцовой стенке цистерны 1 выполненсливной патрубок 8. 20Пункт по...

Номер патента: 1565770

Опубликовано: 23.05.1990

Авторы: Афлятунов, Белосельский, Валишин, Новицкий

МПК: B65D 88/64, B65G 65/30

Метки: бункеров, выгрузки, высоковлажного, сыпучего

...материала начинают одновременно с изменением направления тока. 1 ил. зонтальный выпуск материала через выпускное отверстие 4 при открытом затворе 5, Первоначально заданное направление тока меняют на противоположное с помощью переключателя 6, а выпуск материала начинают одновременно с изменением направления тока, Переключатель 6 и затвор 5 связаны между собой через датчик 7,Способ осуществляют следующим образом.Перед началом выгрузки между стенками 3 бункера и электродом создают разность потенциала от источника 1. Под действием электрического тока влага в материале за счет эффекта электроосмоса выделяется на стенках 3. При этом, за счет повышения влажности в пристеночном слое дисперсионные частицы сыпучего материала, имеющие...

Номер патента: 1565771

Опубликовано: 23.05.1990

Авторы: Верткин, Сонечкин, Шатин, Шюпшинскас

МПК: B65D 88/64

Метки: горючих, сбора, сыпучих, хранения

...пыльпоступает в перфорированную цилиндрическую обечайку 1 (фиг. 1) и благодаряцилиндрической форме бункера, исключающей зависание пыли, оседает на доннойчасти бункера. Из бункера пылевые отходыудаляются, например, шнековым механизмом. Исключению сводообразования способствует также ворошитель 4. Для исключения выхода пыли в помещение перфорированный корпус снабжен с наружной стороны эластичной оболочкой 5 (фиг. 2),выполненной из негорючего фильтрующегоматериала, например, стеклоткани.Выбрав высоту отверстия перфорации 500 и зная преимущественное для данногопроизводства а (в зависимости от вырабатываемых пылевых отходов), можно определить необходимую толщину стенки обечайки 5, В этом случае пылевые отходыне оказывают статистического...

Номер патента: 1565772

Опубликовано: 23.05.1990

Автор: Кривчиков

МПК: B65D 88/64

Метки: бункерное

...ул. Гагарина, 101 Изобретение относится преимущественно к деревообрабатывающей промышленности, в частности к хранению сыпучих материалов, древесной стружки или древесноговолокна и является усовершенствованием изобретения по авт, св.1433869.Целью изобретения является повышение эффективности сводообрушен ия.На чертеже изображено бункерное устройство. Бункерное устройство содержит корпус1 и установленные в нем соединенные спневмосистемой вертикальные полые штанги 2, на свободных концах которых укреп лены герметичные гофрированные камеры ; 3 из эластичного материала. Камеры 3 имеютудлиненную форму и снабжены гибкими стяжками 4, соединенными свободными концами со штангами 2, Последние смонтированы с возможностью возвратно-поступательного...

Номер патента: 1565773

Опубликовано: 23.05.1990

Авторы: Стадник, Шовчко

МПК: B65D 88/66

Метки: бункер, сыпучих

...пищевой и други отраслях промышленности.Целью изобретения является повышение надежности работы,Данное техническое решение позволяет рационально решить проблему сводообрушения благодаря определению момента и зоны оборудования свода. Устраняется опасность уплотнения и комкования матери ла, чем повышается надежность рабо ы.На чертеже изображен бункер для сыпучи. материалов.Бункер для сыпучих материалов, содер 1 ж т корпус 1, расположенные на его внутренней поверхности ложные стенки, предст вляющие собой расположенные одна над др гой конусообразные секции 2, и источни и 3 возмущений секций 2. Секции 2 соединены между собой эластичными вставка 1 и 4 и снабжены датчиками 5 положения секций 2, соединенными с источнисами 3...

Номер патента: 1565774

Опубликовано: 23.05.1990

Авторы: Битюков, Кулаков

МПК: B65D 88/26, B65D 88/68

Метки: бункер, сыпучих

...3 выгрузки, имеющие криволинейную форму и обнесенные по периметру козырьками 4, Емкость бункера подвешена по оси 5 качания и соединена с приводом 6 качания.,Шнек 7 расположен в нижней части емкости параллельно оси качания, проходит через криволинейные окна выгрузки и соединен с приводом 8 (показан условно). Окна выгрузки охватываются уплотнительными карманами 9 криволиней ной формы, при этом между стенками уплотнительных карманов и козырьками окон выгрузки имеются зазоры, в которые установлены лабиринтные уплотнения 1 О, В уплотнительных карманах в зоне прохождения шнека имеются течки 11 для выгрузки материала.Бункер используется следующим образом.Материал при помощи механической или пневмотранспортной системы через окна 2 подается в...

Номер патента: 1565775

Опубликовано: 23.05.1990

Авторы: Карпенко, Тихомиров

МПК: B65D 88/74

Метки: вязкой, жидкости, подогрева, цистерне

...12к поверхности вязкой жидкости истекаю 55 щий из них горячий воздух разогреваетверхний ее слой и трубчатые штанги 7 плавно погружаются в разогретую жидкость поддействием собственного веса штанг 7 и стой 15657755ки 1. При выходе горячего сжатого воздуха из погруженных в разогретую жидкость форсунок 12 происходит ее барботаж, т. е. интейсивное перемешивание горячих слоеввязкой жидкости с холодными, что интенсифицирует теплообмен между горячим воздухоми холодными слоями вязкой жидкости, атакже теплоотдачи с наружной поверхности защитной оболочки 13 разогреваемымслоем жидкости.При соприкосновении роликовой опоры 22 трубчатых штанг 7 с внутренней поверхностью железнодорожной цистерны 23включается в работу раздвижное устройство: рычаги 15...

Номер патента: 1565776

Опубликовано: 23.05.1990

Авторы: Бекасов, Бубнов, Донченко, Евтушенко, Кельрих, Лагута, Холод

МПК: B65D 88/74

Метки: железнодорожная, цистерна

...и конденсат постепенно заполняет пространство между котлом 2 и подогревательным кожухом 3. По мере наполнения подогрева- тельного кожуха 3 конденсатом пар поступает уже в конденсат и разогрев груза осуществляется как подаваемым паром, так и образующимся горячим конден атом. При полном заполнении подогревательного кожуха 3 конденсат сливается из него через сливные патрубки 6 и далее через устройства 7 , для подпора пара, при этом в течение всего процесса разогрева подогревательный кожух 3 пополняется вновь образующимся в нем из пара конденсатом. Теплоизоляция 4, наносимая на наружную поверхность подогре вательного кожуха 3, значительно уменьшает потери тепла от кожуха к наружному воздуху, особенно в зимний период...

Номер патента: 1565777

Опубликовано: 23.05.1990

Авторы: Бухаленко, Мутин

МПК: B65D 90/30

Метки: воды, нефти, пластовой, подготовки, резервуар, сырой, хранения

...потери нефти от испарения.На фиг. 1 изображен резервуар для хранения н подготовки сырой нефти; на фиг. 2 - резервуар с напорной емкостью, выполненной в виде кольцевых трубопроводов.Резервуар для хранения и подготовки сырой нефти и пластовой воды содержит Резервуар длсырой нефти и плдующим обвалом4Ф3По трубопроводу 2 в корпус 1 поступает из скважины сырая нефть в виде водонефтяной эмульсии.При отстаивании из водонефтяной эмульсии выделяется нефтяной попутный газ, который накапливается в газовой полости корпуса 1, создавая давление в последнем. При достижении расчетного давления в корпусе 1 датчик 6 давления дает сигнал пускателю, по которому запускается в работу компрессор 8. Последний откачивает газовую среду из корпуса 1 и под...

Номер патента: 1565778

Опубликовано: 23.05.1990

Авторы: Губайдуллин, Демьяненко, Закиров, Кавиев, Карибов, Труфанова

МПК: B65D 90/30

Метки: нефтепродуктов, нефти, хранения

...нефтепере 11 абатывающей, нефтехимической химическои и других отраслях промыш ленности.Целью изобретения является упрощени конструкции и повышение надежности.На чертеже изображена схема предлагае мой установки.Установка содержит группу резервуаро 1 с газоуравнительной линией 2, трубопро вод 3 подачи продукта с эжектором 4, вер тикально установленный полый цилиндр 5 центробежный насос 6, эжектор 7 и трубо провод вывода продукта 8 из резервуаров 1 Приемная камера эжектора 4 соединена газоуравнительной линией 2 газопроводом через регулятор давления прямого дей ствия 10. Приемная камера эжектора 7 сое динена с верхней частью полого цилинд ра 5 газопроводом 11 через регулятор 1 давления прямого действия, Нижняя част полого цилиндра 5...

Номер патента: 1565779

Опубликовано: 23.05.1990

Авторы: Галюк, Лебедич, Махмудов, Метельков, Тронов, Фаттахов, Шаталов, Ширеев, Юнусов

МПК: B65D 90/30

Метки: нефтепродуктов, нефти, паров, резервуаров, улавливания

...14, а нефть по нефтепроводу 17 - на полки 15, где в тонких слоях завершается окончательное отделение газа от нефти.В целях интенсификации процесса выделения легких фракций в газовой зоне газоотделителя 14 поддерживается вакуум в пределах 0,01 - 0,04 МПа вакуум-компрессором 21. Газ из газоотделителя 14, проходя газовые отбойники 16 и газосепаратор 19, поступает на прием вакуум-компрессора 21,сжимается до избыточного давления 0,01 -0,03 МПа и через газорегуляторный пункт 25 подается в газоуравнительную систему 2 резервуарного парка. Регулирование давления осуществляется с помощью пневмоклапана 26. Дублирующей является электрифицированная задвижка 27, подключенная к независи мому источнику электроснабжения.Дегазированная нефть...

Номер патента: 1565782

Опубликовано: 23.05.1990

Авторы: Осипов, Таранюк

МПК: B65D 90/54

Метки: введения, емкости, затвор, измерительных, приборов, технологические, шлюзовый

...прибора, защищающим его от повреждений в случае попадания в него постоянных предметов при интенсивном перемешивании среды измерения. 1 з. п, ф-лы, 4 ил. лена снаружи корпуса 1 на валу 8. Вал 8 подпружинен пружиной 9 и уплотнен сальниками 10 и 11, причем сальник 11 уплотняется пружиной 9 через нажимную втулку 12.На валу 8 жестко закреплен управляющий рычаг 13, который может перемешаться в фигурном пазу 14, Траектория движения заслонки 6 определяется фигурным пазом 14. Для отсоединения заслонки 6 от корпуса 1 предназначен винт 15. Датчик уплотнен кольцом 16, положение датчика фиксируется накидной гайкой 17, а сам датчик может быть размещен в сменной капсуле 18, размещаемой в камере и снабженной со стороны рабочей части 5 датчика 4...

Номер патента: 1567430

Опубликовано: 30.05.1990

Авторы: Ларионов, Маловичко, Смоляков, Швец

МПК: B61D 17/16, B65D 90/10

Метки: вагона-хоппера, разгрузки

...2 и крышки 3 различной формытаким образом, чтобы крышка не моглаплотно закрывать горловину, например крьппкд сАерической, а горловинаовальной Аормь или наоборот (см.фиг, 1-3).Зазорможет бить оборудованпутем дейормации края обьчной цилиндрической горловины или путем выполнения горловины из непрямоугольноголиста, например трапецеидальной формы (Фиг. 4). В этом случае зазормежду крышкой и горловиной образуется за счет того, что верхняя кромка 4горловины 2 не лежит на одной плоскости (т.е. выполнена ступенчато),обозначенной линией 5, по которойосуцествлялся бы контакт горловиныи крышки обычной конструкции загрузочного люка.Зазор 1 может быть достигнут выполнением выреза 6 или вогнутого участка 7 в горловине 2, варианты которых...

Номер патента: 1567451

Опубликовано: 30.05.1990

Авторы: Винокуров, Логинов, Можаев

МПК: B65D 43/02, B65D 6/20

Метки: разъемная, тара

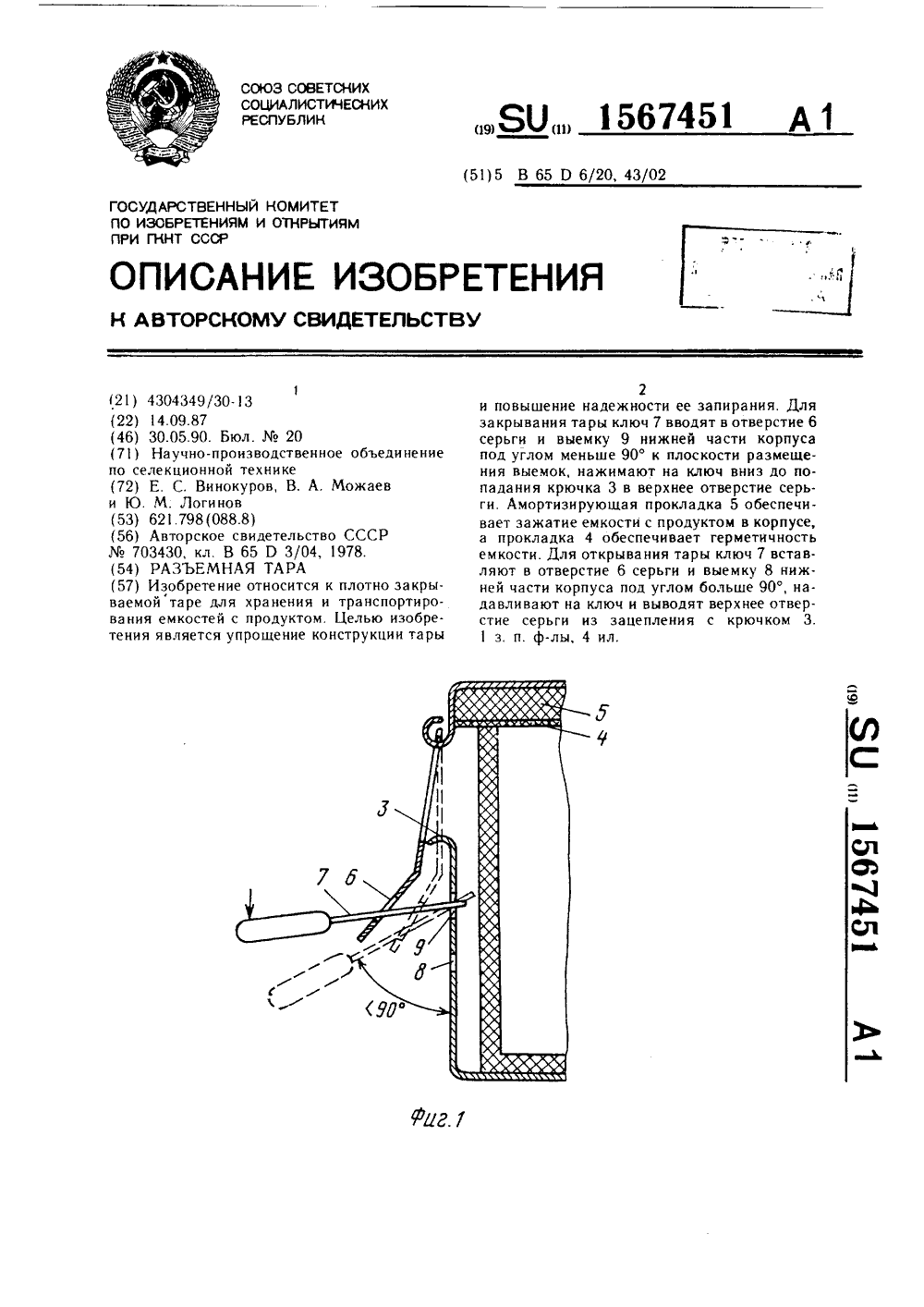

...надежность ее запирания.На фиг. 1 представлена тара в момент закрытия; на фиг. 2 - то же, вид сбоку; на фиг. 3 - тара в момент ее открывания; на фиг. 4 - задняя часть тары с серьгой Разъемная тара содержит корпус 1, со стоящий из двух частей, на одной из ксторых шарнирно установлена серьга 2. а на другой закреплен крючок 3, упругую прокладку, которая может быть выполнена из материалов с различной степенью упругости, при. чем материал (4), имсощий большую степень упругости, при,н гает к уплотняемым поверхностям частей тары. а материал (5 с меньшей степенью упругети прилегает к верхней части тары.На серьге 2 вышлнено юсвсрстис 6 под ключ 7, а на боковой нове хнти части кор пусапод крючком 3 выемки, выемка 8 расположена ниже пиж...

Номер патента: 1567452

Опубликовано: 30.05.1990

Авторы: Зейлингер, Мурлыков, Пайкин, Снарский

МПК: B65B 27/00, B65D 19/44

Метки: грузов, пакетирования, поддон, штучных

...8 и огибает верхнюю поперечину пряжки 7 с внутренней стороны. Основание 1 выполнено с продольными пазами 12 для нижних прижимных поясов 6. Длина пазов определяется по формуле 1(1+ (1+5),крюками 14 прижимной рамки 2, закрепленной на одном конце пояса 3, и строповочной петлей 5 для навески на грузоподъемное приспособление, закрепленной на другом конце пояса 3, а нижний прижимной пояс 6, охватывающий нижнюю поперечину пряжки 7, закреплен в выполненных на основании 1 пазах. Упоры выполнены в виде втулок, продольные оси которых взаимно перпендикулярны. Прижимная рамка 2 снабжена продольными амортизаторами, а два ее диагонально расположенных крюка 14 выполнены с соединительными кольцами 15, обес печи ва ющи ми группи рова ние поддонов...

Номер патента: 1567453

Опубликовано: 30.05.1990

Авторы: Мачавариани, Тутберидзе, Шекриладзе

МПК: B65D 85/02

Метки: отверстием, пакетирования, центральным

...функциональных воэможностей устройства,На чертеже показано предлагаемое устройство.Устройство для пакетирования иэделий с центральным отверстием содержит стойку в виде трубы 1 с фланцем 2 на одном конце и с замком 3 на другом. Стойка выполнена с отверстиями 4 на боковой поверхности и снабжена со стороны фланца 2 патрубком 5 для соединения с источником теплоносителя.Кроме того, устройство снабжено кольцевыми прокладками 6 для разделения изделий 7. Кольцевые прокладки имеют отверстии 8 на цилиндрической поверхности и выполнены с возможностью совмещения отверстий 8 с отверстиями 4 на боковой поверхности стойки.Устройство работает следующим образом.Для загрузки изделий в устройство на трубустойки насаживается пакет изделий 7 который при...

Номер патента: 1567454

Опубликовано: 30.05.1990

Авторы: Грудачев, Дзидоликас, Кислун, Цешка

МПК: B65D 88/54, B65G 3/04

Метки: бункер-накопитель

...цепным. Для перемещения конвейера используются приводная 6, натяжная 7 и отключающие 8 звездочки. Внутри емкости 1 под входным отверстием 2 установлен приемный стол 9, а перед выходным отверстием - поворотный лоток 10. Для крепления магнитных блоков могут быть использованы болты 11. Бункер- накопитель работает следую щи и образом.40Из транспортного средства (не показано) ферромагнитный груз, например, в виде кроненпробок поступает через входное отверстие 2 в емкость 1 и рассредотачивается по приемному столу 9. Под воздей ствием приводной звездочки 6 конвейер 4 приходит в движение. Огибая натяжную 7 и отклоняющие 8 звездочки конвейер 4 перемещает закрепленные на нем при помощи болтов 11 магнитные блоки 5, которые, проходя над...

Номер патента: 1567455

Опубликовано: 30.05.1990

Авторы: Зурабишвили, Надарейшвили

МПК: B65D 88/64

Метки: бункер, трудносыпучих

...применение в пищевой, химической и других отраслях народного хозяйства.Целью изобретения является повышениеинтенсификации процесса истечения.На чертеже представлен бункер, общийвид, разрез,Бункер содержит корпус 1, размещенныйв нем вал 2, жестко соединенную с нимвтулку 3, шарнирно укрепленные на валуи расположение вдоль него стержни 4.На нижнем конце вала 2 укреплен блок 5.На стержнях, укрепленных на втулке 3,закрепленной жестко на валу 2, размещеныкронштейны 6 с роликами 7. Вал 2 смонтирован с возможностью вращения. Приводвозвратно-поступательного перемещениявключает охватывающий вал 2 и смонтированный с возможностью вращения копир8. Свободные концы всех стержней 4 соединены между собой гибкой тягой 9, перекинутой через блок...

Номер патента: 1567456

Опубликовано: 30.05.1990

Автор: Матвеев

МПК: B65D 88/74, B65G 69/20

Метки: вязких, нефтепродуктов, цистерна

...цистерн для транспортировкитипа мазута нефтепродуктов. Цель изония - интенсификация разогревапродуктов. Цистерна содержит котелщами, В нижней части котла послтельно друг за другом установленыразные коллекторы - компенсаторыратурных деформаций с обратными шми клапанами для выпуска теплоноссоединенные с трубой для пропусканосителя, на которой размещенаная арматура. 5 ил. К трубопроводам 5 посредством гибкой вставки 11 подключают источник теплоносителя, открывают запорную арматуру 6 и 7, теплоноситель пропускают через трубопровод 5, после чего закрывают запорную арматуру 7. Внутри трубопровода 5 создается избыточное давление, которое открывает шаровые клапаны 10 для выпуска теплоносителя. Теплоноситель выпускается из трубопровода...

Номер патента: 1567457

Опубликовано: 30.05.1990

Авторы: Беккерман, Трахтенберг

МПК: B65D 88/74

Метки: емкости, жидкостей, застывающих, разогрева

...приспособления ( фиг. 2), которое содержит выходной вал 27 электропривода, соединительную муфту 28, вал центробежного насоса 29, первую лару шестерен зубчатой передачи, состоящей из шестерен 30 и 31, вторую пару зубчатой передачи, состоящую из шестерен 32 и 33. Насос оперт на упорный подшипник 34 качения, который зафиксирован приливами 35 корпуса устройства.Возможен вариант еше более интенсивного разогрева продукта самых отдаленных периферийных участков цистерны, позволяющий увеличитьдальность полета разогретых струй продукта, когда центробежный насос заменен струйным механизмом (фиг. 3),5 1 О 15 20 25 30 35 40 4 Г 50 55 содержащим распределитель 36 струй с соплами 37 и насадками 38, вал 23, на котором смонтированы лопасти...

Номер патента: 1567458

Опубликовано: 30.05.1990

Авторы: Левицкий, Шнерх

МПК: B65D 90/30

Метки: выходе, газоуравнительными, имеющего, нефтепродуктов, нефти, огневыми, орошения, паровоздушной, предохранителями, резервуара, резервуарах, смеси, соединенных, трубопроводами, хранения

...между резервуара ми, причем отбирают часть нефти или нефтепродукта, поступающего на наполнение резервуара, осуществляют подачу холодной нефти или нефтепродукта из подводящего трубопровода и орошают паровоздушную смесь, одновременно с процессом наполнения, выходящую из резервуара, затем отводят конденсат, а осушенную паровоздушную смесь подогревают. Резервуар наполняют из подводящего трубопровода через приемно-раздаточный патрубок. При этом наполняют по меньшей мере один из группы резервуа ров, которые соединены между собой газо- уравнительными трубопроводами с огневыми предохранителями.В процессе наполнения резервуара в пн тательном трубопроводе, расположенном во вставке трубопровода и закрепленном посредством распорок, создается...

Номер патента: 1567480

Опубликовано: 30.05.1990

Авторы: Коровкин, Лиховая, Чернышов

МПК: B65D 88/74, B65G 67/24, B65G 69/20 ...

Метки: грузов, густеющих, емкостей, люк, разгрузки, разгрузочный, цистерна

...вала шнека 9. Разогретый шнек плавит твердый нефтепродукт и тем самым облегчает его внедрение внутрь резервуара. После того, как шнеки закреплен на сливном люке и груз разогрет вместе с корпусом резервуара, между стенками резсрвуара и твердой частьк нефтепродукта образуется тонкий слой 17 разжиж с.н ного нефтепродукта. Также тон кий слой разжиженного нефтепродукта образуется и вокруг лопастей шнека. Все указанные жидкие слои выполняют функции смазки при продвижении твердой части нефтепродукта 16 вниз в направлении к шнеку при разгрузке, з также уменьшают сопротивление врашеник вала шнека двигателем 15. Теперь через патрубок 4 внутрь резервуара при по- моши компрессора 13 подают горячий гзз (иар, воздух), отклюцзют подогрев шнека и...

Номер патента: 1569285

Опубликовано: 07.06.1990

Авторы: Климук, Козлов, Шабович

МПК: B65D 88/12

Метки: склад, сыпучих

...8, кинематически связанных посредством тяг 9 с крышевой секцией 1 О, выполненной жесткой. Крышевая секция 10 связана стойками 11, жестко прикрепленными к ней, с приводом раздвижения секций емкости 2 (фиг. 2), что обеспечивает возможность синхронного ее выдвижения совместно с указанными емкостями,Склад, кроме того, имеет аутриггеры, выполненные в виде опускного днища-платформы 12 с приводом, например, от силовых цилиндров или электровинтов.Под емкостями 2 установлены питатели 13, а под ними - отводящий конвейер 14 выдачи материалов, который может быть выполнен с возможностью перемещения вдоль своих осей.Приемное устройство 15 выполнено, например, в виде конвейеров, установленных 5 10 15 20 25 30 35 40 4параллельно на общей раме с...

Номер патента: 1569303

Опубликовано: 07.06.1990

Автор: Трубачев

МПК: B65D 88/72, B65G 53/40

Метки: аэропневмовыгрузки, бункерного, вагона

...груза 11, жестко прикрепленного к кольцеобразной пластине 12 диска 4. К корпусу 2 прикреплен патрубок 13 подачи сжатого Воздуха, расположенный в плоскости, перпендикулярной оси 9 диска 4 и проходящей через центры тел 8 качения. Истечение груза из бункера 14 осуществляется через продуктопровод 15, размещенный над аэрирующим элементом 6.Устройство для аэропневмовыгрузки работает следующим образом.К патрубку 13 подсоединяется трубопровод от источника сжатого воздуха. При подаче сжатого воздуха он через патрубок 13 поступает в разгрузочную камеру 1. В результате разницы давлений в системе подаЧи сжатого воздуха и емкостью вагона струя сжатого воздуха с большой скоростью устремляется на лопасти 5 и тем самым приводит во вращение диск 4. Так...

Номер патента: 1570941

Опубликовано: 15.06.1990

Авторы: Бубнов, Мацегора, Попов, Тусиков, Шевченко

МПК: B61D 5/00, B65D 88/12

Метки: цистерна

...увеличить диаметр котла цистерны и, как следствие, увеличить ее полезный объем.На фиг. 1 изображена цистерна, общий вид; на фиг. 2 - узел 1 на фиг, 1.Цистерна включает установленный на платформе котел 1 с загрузочным люком 2 и крышкой 3, образованной расположенными одна под другой пластинами 4 и 5, одна из которых выполнена изогнутой. Пластины соединены по периметру между собой кольцом жесткости 6, имеющим паз с размещенной в нем уплотнительной прокладкой 7.В средней части пластин 4 и 5 выполнены соосные отверстия, в которые уста,навливается стержневой элемент 8 для жесткого соединения, при этом его концевой участок выступает над пластиной 4. Крышка имеет ригель 9, шарнирно закрепленный посредством оси 1 О на стойке 11,...

Номер патента: 1570942

Опубликовано: 15.06.1990

Авторы: Агафонов, Белов, Синицын, Шустов

МПК: B65B 1/10, B65D 88/54

Метки: дозатора, емкостям, мерным, подачи, сыпучих

...подъем а винтовой ленты шнека противоположен углу наклона р лопаток 8 и направлению перемещения материала. Устройство содержит также механизм 9 привода.Устройство для подачи сыпучих материалов к мерным емкостям дозатора работает следующим образом.При заполнении бункера 1 сыпучими и склонными к слипанию материалами механизм 9 привода приводит шнек-рыхлитель 7 во вращение с постоянной угловой скоростью в направлении, противоположном углу а подъема винтовой ленты шнека-рыхлителя 7, Материал из нижней части бункера 1 выносится шнеком-рыхлителем 7 в верхнюю часть бункера 1 и ссыпается под действием собственного веса вниз по кольцевому зазору между шнеком-рыхлителем 7 и боковыми стенками бункера 1, тем самым постоянно перемешиваясь и...

Номер патента: 1570951

Опубликовано: 15.06.1990

Авторы: Мильберт, Якимов

МПК: B65B 25/00, B65D 61/00

Метки: крупногабаритных, многооборотную, разборную, тару, упаковки

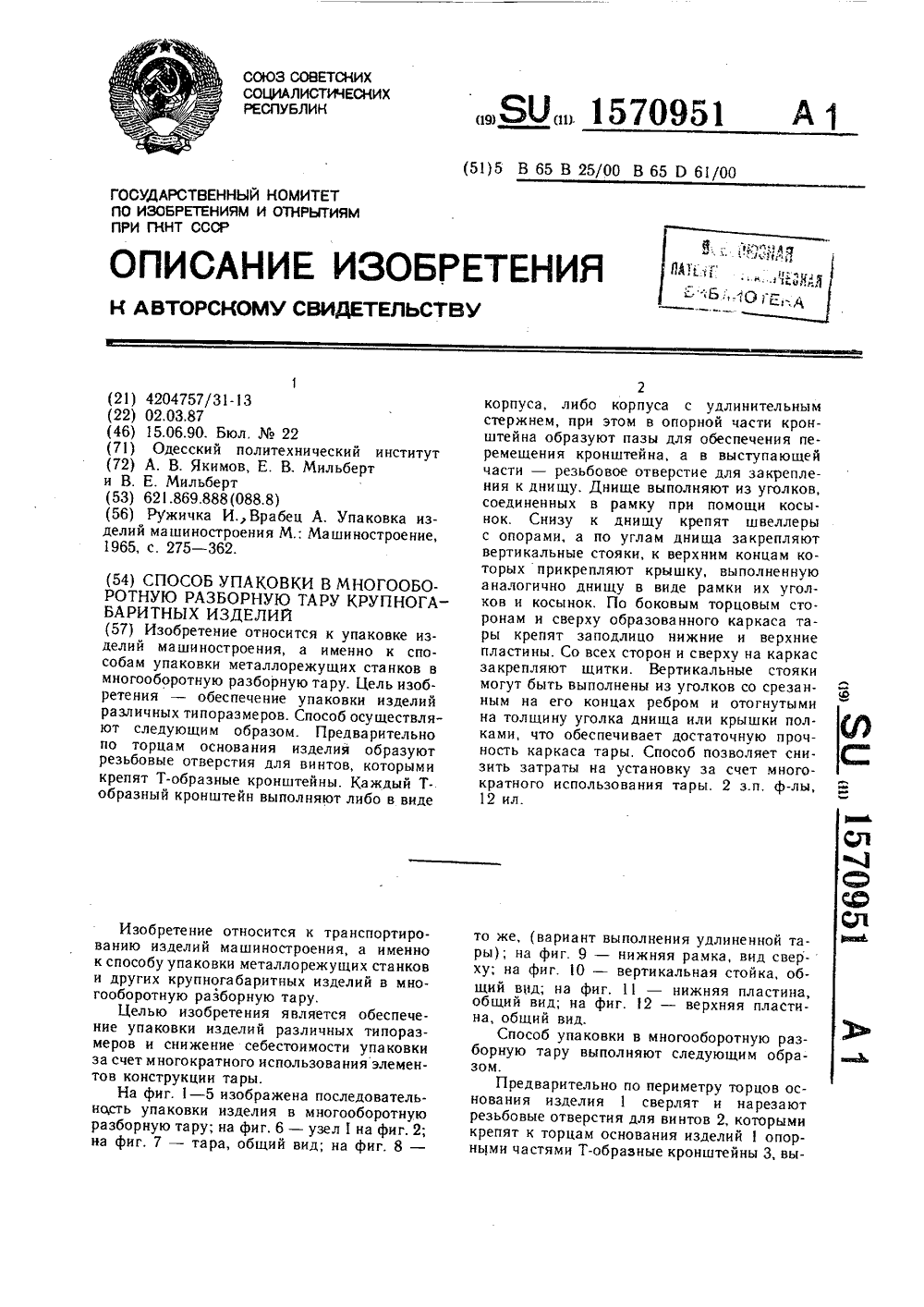

...сборку тары необходимых размеров и формы. 4550 Способ может быть осуществлен с выполнением вертикальных стоек 12 из уголка со срезанным на его концах ребром и с загнутыми на толщину уголков 4, 5, образующих днище и крышку, полками, что обеспечивает повышение жесткости и прочности каркаса тары, а также позволяет улучшить внешний вид и предохранить из 55 уголки 4, 5 рамки днища от деформаций.Т-образные кронштейны 3 выполняют либо из корпусов 9, либо из корпусов 9 с удлинениями в виде стержней 10 и прикреп ляют их выступающими частями к.вертикальным полкам уголков 4, 5 днища при помощи винтов 11,По углам рамки днища крепят вертикальные стойки 12 заподлицо с обращенными вверх вертикальными полками уголков 4, 5 днища. К верхним концам...

Номер патента: 1570957

Опубликовано: 15.06.1990

Авторы: Воль, Погорелый

МПК: B65D 5/28

Метки: складная, тара

...входное отверстие тары. Прорези 8 на опорной полосе 7 могут образовывать запорный клинышек 7, взаимодействующий при сборке с фиксирующим выступом 3.Тару собирают следующим образом.Последовательно относительно друг друга загибают крышку по линиям 1 перегиба, переднюю стенку 4, днище 5, заднюю стенку 6 и опорную полосу 7. От полученной таким образом заготовки отгибают торцовые стенки 9 и 10, а от торцовых стенок - клапаны 11 и 12, которые размещают вдоль передней 4 и задней 6 стенок. Вставляют язычки 13 в прорези 15 и ручки выводят наружу тары. После установки в тару упаковываемого изделия прикрывают входное отверстие тары щитками 16 и замыкают ее, вставляя фиксирующий выступ 3 в прорези 8.Тара может иметь две спаренные ручки на...
