B65D — Тара для хранения или транспортировки изделий и материалов, например мешки, бочки, бутылки, ящики, жестяные банки, коробки, корзины, стеклянные сосуды, баки и бункера, контейнеры; принадлежности, затворы, арматура к ним; упаковочные элементы ; упаковки

Номер патента: 958270

Опубликовано: 15.09.1982

Авторы: Денисова, Кулик

МПК: B65D 90/54

Метки: затвор, расходом, сыпучих

...вмонтировать затвор в самотек без дополнительных переходных элементов.Вертикальный патрубок отгораживает сыпучий материал от элементов привода и выполняет функции переходника, обес 11 ечи 15 вая стыковку затвора непосредственно с подводящим самотеком, за счет чего достигается существенная экономия высоты. В предлагаемой конструкции отсутствует сплошной вал, препятствовавший свободному истече нию продукта. Цилиндрический клапан поворачивается на двух полуосях, вынесенных за пределы вертикального патрубка. Крайние положения поворотного клапана ограничены стенками вертикального патрубка.На фиг. 1 изображен затвор, фронтальный разрез; на фиг, 2 - то же, вид сверху; на фиг. 3 - разрез А - А на фиг, 1.Затвор состоит из корпуса 1 с...

Номер патента: 959617

Опубликовано: 15.09.1982

Авторы: Фритц, Хорст

МПК: B65D 30/10

Метки: варианты, мешок, пластмассовый

...вариант выпол-нения мешка, когда выступающие углы7 и 8 дна с размещенной на них внутренней пластиной 1 загнуты по линии . 15перегиба 9 так, что один иэ них размещен между внутренней. и внешней пластиной 2, а другой размещен на наруж-.ной поверхности внешней пластины 2и конечный участок его прикреплен кпоследней с помощью, например, клеевого тампона 10 и клеевой полоски 11,Для открывания дна конечный участок вместе со сварным швом 6 отрезается вдоль штрих-пунктирной линии 1325так, что получается отверстие дляопорожнения. Из этого отверстия подвешенный за крюк мешок можно легко. и в дозированном количестве опорожнять в воронку,На фиг. 1 изображен вариант выполнения мешка, когда выступающиеуглы 7 дна .с размещенной на них внутренней...

Номер патента: 960085

Опубликовано: 23.09.1982

Авторы: Денисов, Пайкин, Слуцкая

МПК: B65D 61/00

Метки: кассета, листового, пакетирующая

...стяжками 2, Стяжки рамок. попарно соединены между собой посредством двух втулок 3 и 4, жестко соединенных со стяжками 2, а между собой " посредством резьбового стержня 5 с Т"образной головкой и гайки 6. Втулка 3 выполнена с центральным торцовым пазом, а во втулке 4 выполнено сквоэ. ное центральное отверстие, в котором расположен стержень 5.. Формирование транспортного пакета с помощью кассеты заключается в следующем. Рамки 1 накладываются на торцы-стопы листовых изделий, уложенных на укороченном поддоне, Ч-образные стяжки 2 попарно соединяются между собой со стороны кромок пакети" руемых листов посредством втулок 3 и 4 и резьбового стержня 5, Т-образная головка которого входит в центральный торцовой паз разрезной втулки 3. Затем...

Номер патента: 960086

Опубликовано: 23.09.1982

Авторы: Вульф, Гильман, Гузынин, Шварц

МПК: B65D 85/48

Метки: изогнутого, контейнер, стекла, транспортирования

...при помощи осей.. На фиг. 1 изображен контейнер,общий вид, сбоку в загруженном состоянии; на фиг. 2 - то же,частичноразгруженного; на фиг. 3 - то же,пустого в сложенном состоянии.Контейнер для транспортированияизогнутого стекла, состоит иэ несущего настила 1, стоек 2, съемных скобообразных прокладок 3 и планкой 4 и5 для фиксации изделий 6. Съемныескббообразные прокладки 3 шарнирносоединены между собой посредствомпальцев 7, а стойки 2 шарнирно прикреплены к несущему элементу 1 при помощи осей 8,Загрузку контейнера проводят следующим образом.Перед загрузкой стойки 2ют в вертикальном положении3 960086 фкаждое стекло (изделие 6 последова- менту обеспечивает также удобство прительно фиксируют ребром в гнездах обслуживании,нижних...

Номер патента: 960087

Опубликовано: 23.09.1982

Авторы: Куприй, Паршкин, Поддубная

МПК: B65D 88/26

Метки: бункерное

...к;чающейся колосниковой решетки 3 с противовесом 4, закреплен ной на нижнем конце кожуха 1, Устройство установлено, например, на разгрузочной веотикальной петле 5 кон- вейерного поезда 6 с горной массой, предназначенной дляперегруэки на20 конвейер 7.Кожух 1 выполнен из отдельных секций 8, соединенных одна с другой под углом 160-170. Высота кажрой секции 8 и ее диаметр находятся в соотношении 1,2-1,4. В каждой из секций 8 прикреплены по окружности цепи 2 своими верхними и нижними концами эквидистантно под углом 50-80 О к горизонтали с изменением направления угла наклона на противоположное пв смежной секции. УкаЗанные величины углов и размеров устройства подобраны с учетом получения наименьшего износа трущихся поверхностей в результате35...

Номер патента: 960088

Опубликовано: 23.09.1982

Авторы: Азбель, Ерофеев, Прудинский

МПК: B65D 88/60

Метки: бункерное

...ленточные транспортеры, бесконечные ленты транспортера. свободноподвешены в верхней части корпуса,а между лентами в нижних изгибах рас-положены профилированные отвесы.На фиг. 1 изображено предлагаемоеойство, общий вид; на фиг, 21 на фиг.1.стройство состоит из корпуса 1и расположенного в нем приспособлениядля предотвращения налипания, содержащего смонтированные вдоль стеноккорпуса 1 бесконечные ленточные транспортеры 2, ленты которых свободноукреплены в верхней части корпусана приводном барабане 3, при этоммежду лентами в нижних изгибах, расположены профилированные отвесы 4.Устройство работает следующим образом,Включается эле ривадя в движение р я3 96 ветвь транспортера 2, будучи зажатой между барабаном 3 и роликом 6 начинает...

Номер патента: 962116

Опубликовано: 30.09.1982

Автор: Аникин

МПК: B65D 19/00

Метки: поддон

...1/3 высоты стенки.На фиг.1 схематически изображенподдон; на фиг.2 - положение поддонапри укладке в него груза.Поддон содержит днище 1, боковыешарнирно установленные стенки 2,каждая из которых снабжена грузозахватными элементами 3 и 4, установ.ленными в верхней и нижней частяхкаждой стенки . Грузозахватные элементы 4 выполнены в Форме дуг с вершиной, обращенной вверх и отстоящейот днища поддона на расстоянии неменее 1/3 высоты стенки. На ддной избоковых стенок укреплен стяжной элемент 5, а на другой - крюк 6. Элементы 4 снабжены амортизирующими подкладками 7. Боковые стенки могут бытьснабжены шипами 8 (на внутренней стороне),Пакетирование поддонов производятследующим образом.Поддон укладывают на днище 1, боковые стенки 2 откинуты....

Номер патента: 962117

Опубликовано: 30.09.1982

Авторы: Крутских, Молоков, Сивашинский, Тихонов

МПК: B65D 30/00

Метки: контейнер, овощей

...- схема установки эластичныхрукавов для формирования отверстий;на фиг,4 - замок на эластичном рукаве; на Фиг.5 - порожний контейнер вкузове автомобиля; на фиг,6 - схема ЗОстроповки контейнера. 25 Контейнер для овощей содержит корпус 1 из сетчатого материала с верхним загрузочным 2 и нижним 35 разгрузочным 3 отверстиями. К корпусу 1 прикреплен гибкий каркас, выполненный в виде двух горизонтально расположении замкнутых направляющих 4, соединенных вертикальными 4 О стойками 5, в узлах крепления которых установлены грузозахватные элементы 6 и натягивающие катушки 7, В корпусе катушек 7 установлен полый барабан 8, на наружную поверх" ность которого намотан гибкий элемент 9, а внутри установлена спиральная пружина 10. Пружина 10 в...

Номер патента: 962118

Опубликовано: 30.09.1982

Авторы: Бирюков, Лисин, Ткаченко

МПК: B65D 88/54

Метки: грузов, контейнер, сыпучих

...конусный затвор,штангу с грузозахватным элементом,установленную с воэможностью перемещения вдоль оси корпуса, в верхней части снабжен камерой с наклонным патрубком для загрузки сыпучихгрузов в корпус, установленным вней с воэможностью продольного пере- .мещения посредством двуплечего рычага, шарнирно укрепленного на камере и взаимодействукщего одним концом с размещенным на штанге диском,а другим - с зубьями, укрепленными 35на поверхности патрубка,Наличие в верхней части контейнера приемного устройства в виде камеры, соосно установленной с корпусом, обеспечивает максимальное рав номерное заполнение контейнера, Возможность штанги перемещаться в осевом направлении относительно конусного затвора обеспечивает автоматическое управление...

Номер патента: 962119

Опубликовано: 30.09.1982

Авторы: Биличенко, Иванов, Раскин, Чистяков

МПК: B65D 90/00

Метки: контейнер-платформа

...одним концом поикреплены канаты, вторые концы которых закреплены на каоетках 7.,Цля направления канатов при. опускании штор на вертикальных стойках 2 35 на неподвижных осях установленынаправляющие блоки 17. Контейнер-платформа работает следующим образом. 40На контейнер-платформу автопогрузчиком устанавливают пакеты груза. Краном при Помощи автоматического захвата пооизводят эастропку эа угловые Фытинги подвижной рамы 3. 45 При подъеме контейнера штанги 10, соединенные с подвижной оамой, выходят из вертикальных стоек 2 до соприкосновения подвижных кареток 7, с упорами 4 на вертикальных стойках. Пои движении кареток с уста 50 новленными блоками 15 создается усилие в канате канатно-блочной системы 14, соединенной с подвижными планками...

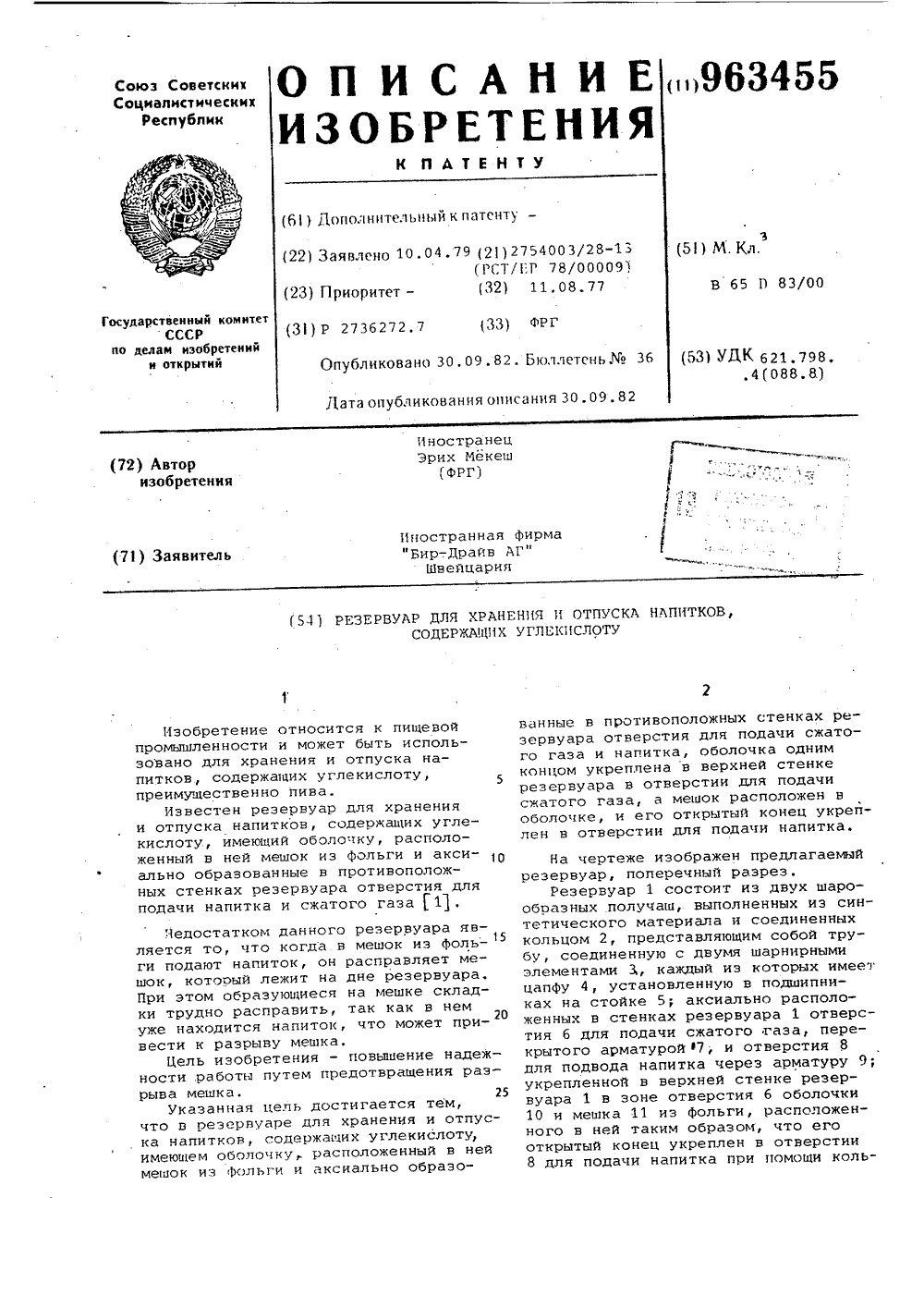

Номер патента: 963455

Опубликовано: 30.09.1982

Автор: Эрих

МПК: B65D 83/00

Метки: напитков, отпуска, резервуар, содержащих, углекислоту, хранения

...данного резервуара является то, что когда в мешок из Фольги подают напиток, он расправляет мешок, который лежит на дне резервуара. При этом образующиеся на мешке складки трудно расправить, так как в нем уже находится напиток, что может привести к разрыву мешка.Цель изобретения - повышение надежти работы путем предотвращения раза мешка.25Указанная цель достигается тем,резервуаре для хранения и отпуспитков, содержаших углекислоту,ем оболочку, расположенный в нейиз Фольги и аксиально обраэодвух шаронных из синоединенныхсобой труарнирнымиоторых имееподшипнио располора 1 отверс газа, переверстия 8арматуру 9 нке резерб оболочкирасположенчто егоотверстиипомощи коль963455 Формула изобретения НИИПИ Заказ 7541 Филиал ППП "Патент ца 12 и...

Номер патента: 963909

Опубликовано: 07.10.1982

Авторы: Бибик, Ляшко, Северин, Чмиленко

МПК: B65D 19/26

Метки: поддон

...в осевом направлении, для чего во внутренней трубе 9 закреплен валик 17, ав стойке 16 выполнен паэ 18.В крайних положениях стойка 16фиксируется шпилькой 19, которая устанавливается в отверстия трубы 9 и ффсоответствующие отверстия 20 в стойке 16.В нижней части стойки 16 подвижно закреплен стакан 21 с помощью бол"та 22, имеющего возможность пере- ффмещаться в пазу 23 стойки 16.К стакану болтом 24 шарнирно закреплена пята 25. 4Поддон при перевозках работаетследующим образом.В Фитинги 2 поддона устанавливается крепежное приспособление 3. Дляэтого в Фитинг 2 вводится сначала труба 6 с предварительно скрепленнойстопорным кольцом 14 внутренней трубой 9, а затем наружная труба 4 ификсируется шпилькой 8.При этом аутригер фиксируется...

Номер патента: 963910

Опубликовано: 07.10.1982

Авторы: Бурский, Певзнер

МПК: B65D 85/64

Метки: велосипедов, обрешетка, транспортировки

...8 и упорами 9 для колес транспортируемых велосипедов. На вертикальных стойках 3 установлены поперечные горизонтальные планки 10 с ложементами 11 для охвата горизонтальных элементов 12 рам транспортируемых велосипедов. На вертикальных стойках 3 установле" ны также поперечные горизонтальные45 планки 13 с ложементами 14 для охва та наклонных элементов 15 рам вело:ипедов. Участок о продольных планок 1, в пределах которого могут быть разме щены вертикальные стойки 3, равен удвоенной сумме ширины вертикальной стойки 3 и толщины поперецной планки 10 1,или 13) и расположен по обе стороны вертикальной плоскости, про" 55 ходящей через точки пересечения горизонтальных и наклонных элементов рам велосипедов. 0 4На платформу транспортного...

Номер патента: 963911

Опубликовано: 07.10.1982

Авторы: Мелкозеров, Тимонина, Хаснуллин

МПК: B65D 88/62

Метки: бункера, истечения, процесса, стабилизации, сыпучих

...этом упругие элементы выполнены из воздухонепроницаемого материала. Истрчники информациипринятые во внимание при экспертизе1. Авторское свидетельство СССРИ 587013 кл. В 65 О 8872 1975(прототип). 3, 96391риалов из бункера, .содержащем корпус,расположенные в нем по окружностиодин под другим упругие элементы ипатрубки, соединенные с источникомподачи сжатого воздуха, упругие эле 5менты укреплены на внутренней поверхности корпуса с образованием кольцевых полостей, а последние последовательно соединены между собой патрубками, при этом упругие элементы выполнены из воздухонепроницаемого материала.На Фиг. 1 изображено предлагаемоеустройство; на фиг. 2 - узел 1 фиг. 1;на фиг. 3 - узелна.фиг. 1.Устройство для стабилизации процесса истечения...

Номер патента: 965912

Опубликовано: 15.10.1982

Авторы: Савоничев, Севастьянов, Суворов, Турков

МПК: B65D 85/48

Метки: изогнутого, контейнер, стекла, транспортирования

...с крепуНой рамой 2 посредством кронштейна 5.Упаковку изогнутых стекол осуществляют следующим образом,Перед очисткой полости контейнера от посторонних предметоВ отводят прижимные - запорные планки 6 висходное положение из такого расчета,чтобы они не мешали упаковке стекол.Отводятся назад или на специальнуюгоризонтальную подставку упаковочныегирлянды. 6 ри постановке первого изделия - изогнутого стекла 7.на негонадевают скобообразные эластичныепрокладки 3 упаковочных гирлянд,второе стекло 7 располагается в промежутке двух скобообразных эластичных прокладок. Далее при упаковкена каждое нечетное по счету стекло7 фйадеваются скобообразные проколадки 3, а каждое четное располагается между прокладками.В период упаковки изогнутых стекол 7...

Номер патента: 965913

Опубликовано: 15.10.1982

Авторы: Козлов, Крастиньш, Силс

МПК: B65D 88/52

Метки: контейнер

...закреплены консольные балки 6. В середине каждой консольной балки 6 закреплены. кронштейны с шарнирными опорами 7, несущими замок Меламеда 8, а по концам консольных балок 6 жестко закреплены строповочные петли 9 1 в На торцовых стенках 1 створок 2 жестко закреплены упоры 10 и 11, распо"ложенные над и под консольными балками 6.Контейнер работает следующим образом.За петли 9 цепляют крюки 12 тросовых строп 13. При подъеме замок 8 закрыт, этим обеспечивается жесткое .положение консольных балок 6. Чтобы консольные балки 6 не могли при закрытом замке 8 поворачиваться вокруг шарнира 5, концы консольных балок 6 опираются на упоры 10, После подъема и установки контейнера на месте его выгрузки при опирании нижней части контейнера на грунт...

Номер патента: 967270

Опубликовано: 15.10.1982

Автор: Жан-Клод

МПК: B65D 21/00

Метки: бака, крышка

...с крышками, составленных вместе.Крышка 1 бака содержит выступы 2, расположенные на наружной поверхности, и выступ, расположенный на внутренней поверхности и состоящий из отдельных частей 3. При этом выступы2 смещены относительно частей 3 выступа. Если продолжить выступы 2,то получится прямоугольник, а, продолжив части 3 выступа, можно получитьпрямоугольник со скругленными углами. Прямоугольник, образовываемый выступами 2, меньше прямоугольника,образовываемого частями 3 выступа.Бортик крышки приподнят с образованием ручки 4 для захватакрышки.Количество ручек может колебаться отодной до четырех, Крышка 1 имеет выпуклость 5 в центре, а бак б имеет вогнутое днище 7Для того, чтобы снять крышку 1,достаточно зажать между большим и...

Номер патента: 967876

Опубликовано: 23.10.1982

Авторы: Курдюмов, Самосадкин, Теряев, Юфко

МПК: B65D 19/32

Метки: поддон

...соединенных между собой стенками, стенки каждой балки установлены перпендикулярно к ее продольной оси, причем расстояние между стенками каждой балки в месте пересечения ее с другой балкой равно ширине пересекающейбалки.На фиг. 1 изображен поддон в ак-.сонометрии, общий вид; на вериг. 2поддон в процессе его сборки (разборки) в аксонометрии.Поддон состоит из продольных ба 10 лок 1 и проходящих сквозь них поперечных балок 2,Продольные балки 1 состоят изверхних 3 и нижних 4 полок и из стенок 5. Аналогично выполнены и поперечные балки 2, состоящие иэ верхних6 и нижних 7 полок и стенок 8.В местах пересечения балок расстояние между стенками 5 продольныхбалок 1 равно ширине поперечных балок 2, а расстояние между стенками8 поперечных балок 2...

Номер патента: 967877

Опубликовано: 23.10.1982

Авторы: Гвирц, Пейсахов, Рыбаков, Филипин

МПК: B65D 47/06

Метки: дозатор, жидкости

...затвора жидкости в положении емкости .затвором вниз и слив из 35 .нее этой жидкости в положении емкости затвором вверх.Затвор для емкостей снабжен приспособлением для регулирования дозы, выполненным в виде торцевого кулач О ка 8 пробки 1 и взаимодействующего с ним выступа 9 на наружной поверхности мерника 2.Приспособление длч регулирования дозы может быть выполнено в виде выступон 10 на внутренней поверхности мерника 2 и впадин 11 на наружной поверхности пробки 1, взаимодействующих друг с другом (фиг.7 и 8).Дозатор осуществляет дозированиепо объему дозы, уровнем жидкости которой перекрывается подача воздухав емкость.Затвор работает следующим образом.Емкость поворачивают на 180 затвором внизПри этом воздух поступа 55 ет через...

Номер патента: 969607

Опубликовано: 30.10.1982

Автор: Горобинский

МПК: B65D 85/00

Метки: контейнер, машин, транспортировки, хранения

...собой консоль с хвостовиком опорами, являющимися в рабочем положении продолжением направляющих для полок, установленными по обеим сторонам передней панели корпуса направляющими для опор, закрепленных на последних с возможностью перемещения, и смонтированными на боковых .стенках корпуса вилкообразными фиксаторами, взаимодействующими с хвостовиком консоли в ее рабочем положении.На фиг. 1 показан контейнер, общий вид 1 на фиг, 2 - то же в рабрчем положении; на фиг. 3 - опора, общий вид. Контейнер для хранения и транспортировки деталей машин состоит из корпуса 1, выдвинутых полок 2. На передней панели корпуса 1 установлены направляющие 3, на которых, с возможностью перемещения закреплены опоры 4, представляющие собой каждая...

Номер патента: 969608

Опубликовано: 30.10.1982

Автор: Валиев

МПК: B65D 85/20

Метки: длинномерных, контейнер, пакетирования, штабелирования

...имеющие гРебенча 969608Формула изобретения тые пазы 7 для расположения несущих осей 8 рычажных зажимов Я, снабженных на концах грузозахватными отверстиями 10.Контеййер для пакетирования и штабелирования длинномерных иэделий, . 5 ,преимущественно труб работает следу.ющим образом.При снятой верхней балке 4 и откинутых рычажных зажимах 9 на нижней раме 1 укладываются пакетируемые трубы 11 до определенного уровня, соот,ветствующего необходимому весу и ко" ,личеству труб нужного типоразмера.После загрузки труб 11 в полость контей" нера в прорези 3 вставляется балка 5 ,4 и фиксируется по ширине рамы 1 концами Б Т-образной формы. Рычажные зажимы 9 устанавливают в рабочее положение, поворачивая их вокруг несущих осей 8, При этом оси 8...

Номер патента: 969609

Опубликовано: 30.10.1982

Авторы: Болотов, Сивохин, Трунов

МПК: B65D 88/70

Метки: бункере, обрушения, пневматического, сыпучего

...со стенками бункера 2В результате мгновенного расширения воздуха в бункере образуются микровэрывы, обрушающне завиааий материал .Максимальный обрушающий эффект навсех ярусах по высоте бункера достигается за счет выбора оптимально го наклона сопл в сторону выпускного отверстия бункера. угол наклонасопл зависит от плотности залеганияматериала на стенках бункера. Наибольшей плотностью обладают слои маЗ 0 териала нижних горизонтов поэтому969609 формула изобретения ент",роектная,лиал ППП Ужгород,сопла в нижнем ярусе установлены с максимальным углом атаки. Слои верхних горизонтов значительно более воздухопроводны. Использование сопл, установленных с большим углом атаки,ма" ,лоэффективно, ибо вызывает при пневмОударах образование амбразур...

Номер патента: 969610

Опубликовано: 30.10.1982

Авторы: Бавыкин, Горячко, Кузнецов, Ярин

МПК: B65D 90/54

Метки: бункерный, затвор

...1бункера для перекрытия загрузочногопатрубка 2. Бункерный затвор содер О жит конусообразный запорный орган 3,на котором закреплен шток 4, расположенный под углом к. оси запорного органа 3 и помещенный в направляющуювтулку 5. Втулка 5 закреплена на штоке 6, имеющем возможность перемещать ся в горизонтальной плоскости 7 корпуса 1 бункера.Бункерный затвор работает следующим образом.Шток 4, передвигаясь от приводаво втулке 5, устанавливает конусообразный запорный орган 3 в исходноеположение (на фиг. 1). При этом загрузочный патрубок 2 открыт. и произ"водится выгрузка или загрузка сыпучего материала с расходом Св.Поскольку шток 4 расположен пол углом с к оси запорного органа 3, то воткрытом положении запорный орган 3от оси эагоуэочного...

Номер патента: 969628

Опубликовано: 30.10.1982

Автор: Меджибовский

МПК: B65D 88/02

Метки: грузов, контейнер, штучных

...корпуса 7 закреплены направляющие обоймы 8, в которых размещены хвостовики 9 клиньев 3, взаимодействующие с фиксаторами 4.Для сохранения устойчивости при сжатии пружины установлены на телескопических опорах, стержневая часть 10 которых укреплена на днище корпуса, а трубчатая часть 11 - на клиньях,Перед загрузкой винты фиксаторов отвинчены. При загрузке слиток, опускаясь в контейнер, своими гранями взаимодействует с клиньями 3, которые при помоши хвостовиков 9, неприжатых к направляющим обоймам 8, имеют возможность перемещаться вниз, сжимая при этом пружину. Клинья 3 могут опускаться на различные расстояния в зависимости от габаритов слитка.После установки слитка в контейнере хвостовики 9 клиньев 3 винтом прижимают к направляюшим обоймам...

Номер патента: 971085

Опубликовано: 30.10.1982

Авторы: Вильгельм, Йорг

МПК: B65D 5/40

Метки: заготовка, контейнера, слоистого, упаковочного

...сгибана заготовках,Заготовка представляет собой лист 1 многослойного материала, включающая например,слой металлической фольги, которая обладаетнизкой прочностью на изгиб. На лист 1 нане.сены две основные пересекающиеся линии 2и 3 сгиба. В области пересечения двух линий2 и 3 сгиба вдоль одной из ннх размещенапо меньшей мере одна дополнительная линия4 сгиба (фиг. 1 и 3), При этом, дополнитель, ные линии. сгиба нанесены параллельно основ.ной линии 3 сгиба, по которой лист 1 должен быть согнут во вторую:очередь, 3 97Кроме того, заготовка может быть выпол.иена такчто основная линия 3 сгиба в об.ласти размещения дополнительной линии 4сгиба прервана но длине на расстояние, равное длине последней (фиг, 2 и 4).При изготоЬлении упаковочного...

Номер патента: 971717

Опубликовано: 07.11.1982

Авторы: Гурьев, Светилов

МПК: B65D 47/18

Метки: жидкости, капель, образования

...обтекатель 8, выполненный в виде цилиндра из прочного и легкого материала, например из пенопласта марки ПС.Устройство работает следующим образом.При подключении трубы 4 к источнику сжатого воздуха за обтекателем 8 образуется вихревая дорожка. При числах Рейнольдса от 60 до 5000 она имеет регулярный характер. Срыв вихрей за обтекателем происходит поочередно то слева, то справа от его оси. При этом вектор силового воздействия воздушного потока на обтекатель с частотой срыва вихрей изменяет направление в пределах 100 в 1 с такой же частотой меняется и поперечная составляюШая вектора силового воздействия воздушного потока под действием которой возникают поперечные колебания обтекателя 8 совместно с патрубком 1 (возникает эффект гудения...

Номер патента: 971718

Опубликовано: 07.11.1982

Авторы: Басова, Журавский, Лачугин, Петров

МПК: B65D 61/00

Метки: многооборотная, пакета, сборно-разборная, тара, транспортирования, хранения

...высоты стенок швеллеровне их полок составляет (6:1) - (9нижним настилом и на верхнемустановлены нижние 3 и верхниевыполненные в виде швеллеров.пара балок соединена между соб9717змощью шпилек 5. Сочленение балки 4 со швеллером 1 осуществлено с помощью выступающего за пределы балки вкладыша 6 и болта 7, головка которого утоплена в паз швеллера 1. На болт 7 навинчена квадратная гайка 8.юУпаковку листов материала осуществляют в следующей последовательности.Предварительно к балкам 3 и 4 болтами 7 с гайками 8 крепят вкладыш 6. Затем, в нижние балки 3 вставляют шпильки 5 с навернутыми на них гайками и устанавливают их параллельно друг другу на площадке или стапеле. На образованный таким образом настил укладывают транспортируемый пакет 2...

Номер патента: 971719

Опубликовано: 07.11.1982

Автор: Григорьян

МПК: B65D 85/62

Метки: кассета, листовых, укладки

...витки которой жесткозакреплены на двух параллельных стержневых опорах, расположенных по обе стороны спирали. 15На фиг, 1 изображена кассета для укладки листовых изделий, вид спереди, разрез;на фиг. 2 - то же, вид сбоку,Кассета содержит корпус 1, две параллельные стержневые опоры 2 и разделитель,20выполненный в виде спирал 3, витки которой жестко закреплены на опорах 2, расположенных по обе стороны спирали,Кассету используют следуюшим образом,2В зазоры между дуговыми разделителями, образованными витками спирали 3,устанавливают листы 4, которые опираютсяна опоры 2 и прилегают к дугам, удерживающим их в вертикальном положении. Зазоры между витками спирали устанавливают в зависимости от толщины листовыхизделий.Таким образом, описываемая...

Номер патента: 971720

Опубликовано: 07.11.1982

Авторы: Бубнов, Каменомост, Карасев, Константинов, Лапандин, Щербань

МПК: B65D 88/00

Метки: безрамной, восьмиосной, котла, опора, цистерны

...ребра для соединения последней с опорными листами, каждое пластинчатое ребро соединено с горизонтальной полкой хребтовой балки и установлено с зазором относительно вертикальной полки последней.На фиг. 1 изображена опора котла восьмиосной безрамной цистерны; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - установка пластинчатых ребер.Опора котла содержит хребтовую 1 и шкворневую 2 балки. На хребтовой балке 1, выполненной из двух зетобразных профилей, размещены части автосцепного устройства - передний 3 и задний 4 упоры, на шкворневой балке коробчатого сечения - надпятниковая отливка 5, пятник б. Для соединения котла с опорой установлены опорные листы 7, ребра 8, косынки 9,По обеим сторонам хребтовой балки 1 симметрично ее...

Номер патента: 971721

Опубликовано: 07.11.1982

Автор: Комогорцев

МПК: B65D 88/52

Метки: контейнер, саморазгружающийся

...днища 5, на которых закреплены цапфы 2 и крюки 6, расположены за наружной плоскостью крюков 6, взаимодействующих с цепными стропами 8. Для загрузки саморазгружающийся контейнер устанавливают на плошадку, При этом корпус 1 под действием собственного веса опирается на створки днища 5. Цепные стропы 8 заводятся за части цапф 3. Дальше застропка производится без участия подкранового рабочего. Опускаясь, цепные стропы 8 скользят по стенкам корпуса 1, далее по скосам 7 крюков 6, западают в зевы крюков 6, При подъеме стропы образуют петлю, замыкающую зевы крюков 6 и части цапф 3 (фиг. 1 и 2).На цепных стропах 8, замыкающих петли на крюках 6, контейнер подвешивается и удерживается в закрытом положении.Для автоматической разгрузки контейнера...
