B65D — Тара для хранения или транспортировки изделий и материалов, например мешки, бочки, бутылки, ящики, жестяные банки, коробки, корзины, стеклянные сосуды, баки и бункера, контейнеры; принадлежности, затворы, арматура к ним; упаковочные элементы ; упаковки

Номер патента: 1230929

Опубликовано: 15.05.1986

Авторы: Бикбау, Булатов, Ким, Колесниченко, Маков, Малышева

МПК: B65D 88/72, B65G 3/04

Метки: емкость, разгрузки, сыпучего, хранения

...3 с разгрузочными патрубками 4, пневмокамерные насосы 5, рыхлитель 6, электротельфер 7, патрубок подвода сжатого воздуха 8, перфорированную трубу 9 с патрубком 10 подвода горючей смеси, продувочную свечу 11. Для, вытеснения воздуха из объема перфорированной трубы на патрубке 10 установлена свеча 12 зажиганий с запальным устройством 13.,Перфорированная труба 9 заключена в полость плас" тин 14, закрепленных ка шарнире 15.Диаметр корпуса 1 - 0; диаметр трубы 9 - й; ее длина - Ь; длина пластиМи 14 в . . При этом д составляет 0,01-0,02 О, а .В - 0,2 -0,8: 1,.Силосная башня эксплуатируется,: с)мдуюпим образом.СЫпучий материал засыпают в объем полого корпуса 1, Для предотвращения ележивания материала на днище башни через аэрационные патрубки 2...

Номер патента: 1230934

Опубликовано: 15.05.1986

Авторы: Лагода, Надеев

МПК: B65D 47/24

Метки: ориентирования, перемещения, плоских

...труба 6, на которойсмонтированы поворотно вокруг оси 7ориентирующие элементы в виде двух ЗОтрехплечих рычагов 8 таким образом,что ориентирующий торец 9 расположенна пути перемещаемых изделий, На втором плече рычага закреплен запирающий механизм в виде регулируемогофиксатора 10. Для регулирования положения фиксатора 10 при ориентировании (выравнивании) изделий на третьемплече предусмотрен регулируемый упор11. Рычаги 8 подпружинены относитель Оно поворотной трубы 6 пружинами 12,обеспечивающими контакт фиксаторов10 с засверловками 5 оси 4 через ок-но 13 поворотной трубы 6. Вес поворотной трубы 6 и рычагов 8 скомпенсирован пружинами растяжения 14, усилие которых регулируется винтами 15,и которые являются приспособлениемвозврата в...

Номер патента: 1232578

Опубликовано: 23.05.1986

Авторы: Матрухович, Нагорский, Сухоруков

МПК: B65D 19/10, B65D 19/12

Метки: поддон, складной, стоечный

...относится к транспортному оборудованию, к складным стоечным поддонам для транспортирования различных грузов.Цель изобретения - повышение надежности фиксации стоек в поднятом положении и компактности поддона в сложенном положении,На фиг. 1 изображен складной стоечный поддон, вид спереди; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 2; на фиг. 4 - разрез В-В на фиг. 3; на фиг. 5 - поддон в сложенном состоянии; на фиг. 6 - разрез Г-Г на фиг. 5.Складной стоечный поддон состоит из основания 1 с проходами для вил погрузчика 2, образованных прикрепленными к основанию 1 скобами 3.К основанию 1 жестко присоединены угловые опоры 4 П-образного сечения, в которых установлены откидывающиеся стойки 5 посредством пальцев 6, расположенных...

Номер патента: 1232579

Опубликовано: 23.05.1986

Авторы: Котлярский, Мангилева, Роммер, Тарасюк

МПК: B65D 19/22, B65D 85/02

Метки: поддон, складной

...д. 4/5оектная, 4 Изобретение относится к таре для хранения и транспортирования разиогабаритных грузов.Цель изобретения - повышение удобства пользования тарой.На фиг. 1 изображен складной поддон, общий вид; на фиг. 2 - то же, вид сверху; на фиг. 3 - выполнение поддона с основанием, закрепленным на стойках со стороны, противоположной упорам для изделий.Складной поддон содержит сварное крестообразное основание 1 и вертикальные стойки 2, выполненные в виде рамы с закругленными краями, например из трубы. На концах основания 1 и на горизонтальных участках стоек 2 выполнены сквозные отверстия для болтов 3, закрепленных на основании винтами 4. Стойки 2 установлены на основании 1 на болты 3 и закреплены гайками 5. В нижней части стоек 2 имеются...

Номер патента: 1232580

Опубликовано: 23.05.1986

Авторы: Махин, Соболевский, Чернышов

МПК: B65D 21/02

Метки: поддон, стоечный

...ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к транспортированию и хранению грузов, а именно к штабелируемым стоечным поддонам.Цель изобретения - упрощение конструкции, что достигается выполнением стоек из уголков и упрощением конструкции фиксирующих элементов.На фиг. 1 изображен стоечный поддон, вид сверху; на фиг. 2 - штабелирование загруженных стоечных поддонов; на фиг. 3 - штабелирование порожних стоечных поддонов.Стоечный поддон содержит основание, выполненное в виде прямоугольника 1 со скошенными углами 2, к которым крепятся с внешней стороны стойки 3, выступающие за габариты основания. Стойки 3 размещены асимметрично относительно одной из ее осей (АА). Стойки 3 выполнены из уголка, например, прямоугольного, и...

Номер патента: 1232581

Опубликовано: 23.05.1986

Авторы: Кравцов, Уславцев

МПК: B65D 59/00

Метки: защиты, конической, наружной, резьбы

...вн т ероны навинчивания которорого на резьбовом часткеу ренняя поверхностьв сторону завинчивания. Это проиство на т б и1 его на участке сбе зь ытке с ега конической резьбы.На фи .г. 1 изображено п еройство д ля защиты на жнредлагаемое устру нои коническоищии вид; на ьиг. 2 - работы.фиг. 2 - схема его 2Уст роиство представляет сост т обой полыйкии корпус 1 вн т верхность котвнутренняя пооторого состоит из в ных конусов. К чдвух усеченс образ юончс 2 вь полнен гладкимзующеи, параллельнойй образу щ й длины б" резь ы, длинойра очих ниток защиой на0 мм большещищаемои резьбы.0 2 - 0 5 м ю основания конуса 2- мм больше нананаружного диаметра в основной плоскости защи аНа ко се об аз защ щаемой РЫ.рму щ я которого парална о разующей...

Номер патента: 1232582

Опубликовано: 23.05.1986

Авторы: Гайбарян, Лаврухин, Сорочкин, Шатилов

МПК: B65D 85/02

Метки: отверстием, тара, центральным

...Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к таре для изделий с центральным отверстием.Цель изобретения - упрощение эксплуатации.На фиг. 1 изображена тара для изделий с центральным отверстием, общий вид; на фиг. 2 - то же, разрез. Тара для изделий с центральным отверстием содержит вертикальную крестообразную в сечении стойку 1 с ребрами 2, серьгу 3, 10 пластины 4, установленные на каждом ребре 2 стойки 1 с возможностью перемещения в горизонтальной плоскости. На пластинах 4 смонтированы шарнирно упоры для изделий 5, выполненные в виде двуплечих рычагов. На стойке 2 установлен механизм за...

Номер патента: 1232583

Опубликовано: 23.05.1986

Авторы: Акчурин, Арбузов, Царегородцев

МПК: B65D 85/30

Метки: жидкостями, контейнер, транспортирования, флаконов, хранения

...г. Ужгород, ул. Проектная, 4Изобретение относится к средствам транспортирования и хранения флаконов с жидкостями, преимущественно легковоспламеняющимися.Цель изобретения - предотвращение повреждения флаконов при транспортировке, самопроизвольного их вскрытия и исключение потери продукта.На чертеже представлен контейнер, общий вид.Контейнер содержит цилиндрический корпус 1 с крышкой 2, которая снабжена ручкой 3 для переноски контейнера и крепится к корпусу 1 с помощью болтов 4. На днище 5 корпуса 1 закреплена стойка 6 с установленными на ней с возможностью перемещения вкладышами. Вкладыш состоит из жестко соединенных стержней верхнего диска 8 с ячейками 9 для флаконов 10 и нижнего сплошного диска 11 с амортизирующей прокладкой 12.На...

Номер патента: 1232584

Опубликовано: 23.05.1986

Автор: Белецкий

МПК: B65D 85/40

Метки: вкладыш, наручных, упаковки, часов

...часов с потайными ушками за счет встречного расположения фиксирующих ушки часов элементов в пластине из упругого материала.На фиг. 1 изображен вкладыш для упаковки наручных часов, общий вид; на фиг. 2 - футляр вместе с вкладышем и наручными часами, продольный разрез.Вкладыш 1 для упаковки наручных часов содержит пластину 2, выполненную из упругого материала, например из листового полиэтилена. В пластине 2 выполнен центральный паз 3 и две П-образные прорези, расположенные параллельно поперечной оси вкладыша 1 и образующие фиксирующие ушки часов элементы 4 и 5, свободные концы которых направлены один навстречу другому. Пластина 2 имеет размеры по периметру, соответствующие внутренним размерам корпуса 6 футляра, обеспечивающие плотную...

Номер патента: 1232585

Опубликовано: 23.05.1986

Авторы: Бурский, Довнар, Ерофеев, Куликов, Масюков, Певзнер, Сосинович, Язвинский

МПК: B65D 85/68

Метки: велосипедов, складная, тара, транспортирования

...элементы основания, исключают возможность бокового перемещения тяги. С одной стороны прижимной планки выполнены гнезда 9 для фиксации велосипедных рам, а с другой стороны установлен скобо- образный упор 10.На противоположных сторонах основания шарнирно закреплены боковые Г-образные элементы 11 и жестко соединенные с ними промежуточные стержни 12. На свободных концах Г-образных элементов выполнены отверстия для установки крепежных элементов 13 и 14. На параллельных основанию участках Г-образных элементов имеются втулки 15 для установки штырей 16 прижимной планки при упаковке велосипедов.На поперечных элементах основания установлены элементы 17 фиксации колес, смещенные один относительно другого по длине и высоте для более компактного...

Номер патента: 1232586

Опубликовано: 23.05.1986

Авторы: Евтихин, Насибуллин, Шнейдер

МПК: B65D 88/34

Метки: резервуар

...3 и ее вертикальными направляющими 4, установленными на днище 2, уплотняющим затвором 5 со скользящим металлическим кольцом 6, выступающих внутрь резервуара элементов, например, приемо-раздаточных патрубков 7 (люков, устройств сброса подтоварной воды, контрольно-измерительных приборов и т. д., которые не показаны) и направляющих 8, отжимающих затвор 5 к центру резервуара.Направляющие, отжимающие затвор от стенки резервуара к борту плавающей крыши, установлены наклонно к стенке резервуара и симметрично по обе стороны от выступающих элементов так, что обеспечивают ограждение этих элементов и отжим затвора в радиальном направлении,Наклонные направляющие для обеспечения плавного отжима уплотняющего затвора установлены в количестве не...

Номер патента: 1232587

Опубликовано: 23.05.1986

Авторы: Евтихий, Каравайченко, Мусаллямов, Садыков, Салимов, Цадкин, Шнейдер

МПК: B65D 88/34

Метки: резервуар

...короб-модуль состоит из наружной 5, внутренней 6 вертикальных стенок, выполненных из желобов, горизонтальных стенок верхней 7 и нижней 8, плоской перегородки 9 и козырька 10 для приварки центральной мембраны 3,Наружная вертикальная стенка 5 представляет согнутый желоб, а верхняя 7 и нижняя 8 стенки имеют отбортовку внутрь короба-модуля в месте их соединения, которая при сварке образует ребро 11 жесткости.Плоская перегородка 9 выступает по всему контуру поперечного сечения короба- модуля на 10 - 15 мм и при сварке коробов- модулей образует герметичные полости, обеспечивающие плавучесть плавающей крыши,В случае использования для изготовления короба-модуля понтонного кольца плавающей крыши листового материала последовательность...

Номер патента: 1232588

Опубликовано: 23.05.1986

Авторы: Коваленко, Низовцев, Сыроедов, Толкачева, Тяжельников

МПК: B65D 88/74

Метки: жидкостей, резервуар

...являющаяся нижней торцовойкромкой цилиндра 5, выполнена с закруглением, радиус К которого равен0 э 5 1 в.ц..10 Направляющие 9 представляют собойполусферы, выполненные из листовойстали толщиной 1,5 - 2 мм методом холодной штамповки. В каждой полусфере выполнены отверстия, расположен 25 ные по оси с диаметрами, равнымивыходному диаметру конфузора Я) .Направляющие устанавливают сооснос зазором одна относительно другойпод цилиндром 5, при этом оси полуЗ 0 сфер совпадают с осью цилиндра. Полусферы жестко крепятся на любых элементах 1 О жесткости, в данном варианте на стальных стержнях 10 диаметром 5 мм, которые закреплены нижним35 концом на днище корпуса 1 резервуара, а верхним прикреплены к нижнемуторцу цилиндра 5. .В качестве...

Номер патента: 1232589

Опубликовано: 23.05.1986

Автор: Ольгин

МПК: B65D 88/34, B65D 90/30

Метки: нефти, подготовки, резервуар, сбора

...тяг выбирают исходя из допустимой сосродоточенной нагрузки на крышу резервуара, удобства монтажа понтона. Диапазон изменения уровня жидкости, поступающей по распределителю 12,в сырьевых и технологических резервуарах практически постоянен, вследствие наличия в таких резервуарах переточной трубы 13. Поэтому длина тяг 11 при эксплуатации резервуара незначительна и не должна превышать расстояние от крыши резервуара до уровня слива переточной трубы более чем на 0,5 м. Для крепления тяг 11 служат трубки 14 со штифтами 15 и пробками 16. Концы тяг имеют петли с кольцами 17 для соединения их со средствами подъема, В качестве средства подъема может быть использовано специальное приспособление в виде ворота 18, тросик которого заканчивается...

Номер патента: 1234288

Опубликовано: 30.05.1986

Авторы: Гордеев, Горелый

МПК: B65D 6/00

Метки: контейнер

...сохранности груза путем устранения воздействия на него конденсата водяных паров.На фиг. 1 представлен контейнер, вид сбоку; на фиг. 2 - сечение А - А на фиг. 1; на фиг. 3 - узел 1 на фиг. 2.Контейнер содержит днище 1, боковые 2 и торцовые 3 стенки с дверью 4, потолок 5 и закрепленный под ним с зазором гофрированный щиток 6, имеющий отверстия 7, размещенные в верхних изгибах гофр. На торце щитка 6 закреплен сборник конденсата 8, снабженный трубкой 9 для слива конденсата за пределы контейнера. Щиток 6 установлен на потолке 5 с наклоном в сторону сборника конденсата 8, при этом гоф ры щитка 6 направлены параллельно боковым стенкам 2 контейнера.В контейнер загружают груз.Транспортирование в контейнере грузов, обладающих большой...

Номер патента: 1234289

Опубликовано: 30.05.1986

Авторы: Лабоцкий, Песецкас, Селезнев, Шаравин

МПК: B65D 88/64

Метки: бункерах, сводообрушения

...эффективность сводообрушения.Целью изобретения является повышение эффективности сводообрушения трудносыпучего материала.Указанная цель достигается тем, что в устройстве, содержащем ротор с лопастями, связанный одним концом посредством шар 5 10 15 20 25 30 35 40 45 50 55 нира с приводом, на свободном конце ротора жестко укреплен плоский кулачок, боковая поверхность которого имеет не менее трех граней, причем окружность, вписанная в кулачок, равна диаметру лопастного ротора.Проведенные исследования по процессу сводообрушения лопастными ворошителями показали, что истечение трудносыпучего материала из бункеров зависит от числа лопастей на роторе. Оптимальное число лопастей, при котором происходит стабильное истечение материала,...

Номер патента: 1235793

Опубликовано: 07.06.1986

Авторы: Егоров, Закс, Иванов, Кузнецов, Кузьмич, Медведев, Меджибовский, Пейрик, Сотников

МПК: B65D 88/00

Метки: контейнер, слитков

...клиновых 1 упоров. Контейнер снабжен установленной на основании 1 подпружиненной опорной площадкой 6 с пазами для слитков, а на каждом клиновом упоре 4 со стороны основания выполнен выступ 7, расположенный с2 О возможностью взаимодействия с одним из пазов на опорной площадке 6. Фиксаторы клиновых упоров выполнены из набора пластин 8, подвешенных на свободно установленной относительно корпуса оси 9. Пластины выполнены с возможностью западания в про. 25 странство между торцовыми сторонами 10 клиновых упоров 4 и внутренней стенкой 3 контейнера. На оси 9 прикреплена рукоятка 11, а на направляющих 12 шарнирно укреплена поворотная планка 13 для фиксации рукоятки 11 в поднятом положении, Контейнер снабжен дверцами 14.Подготовку контейнера...

Номер патента: 1237076

Опубликовано: 07.06.1986

Авторы: Свен, Ян-Эрик

МПК: B65D 65/40

Метки: полосы, рулонированной, слоистого, упаковочного

...180по линии сгиба,наименьшей толщи альна и постоя ю -лич п.1,что п льн ром нияпосле ее отре наружу покрырасположеннойны основы,ем зоне ОПИСАНИ ПАТЕНТУИзобретение относится к упаковке,а именно к изготовлению слоистыхупаковочных материалов.Цель изобретения - повышение прочности упаковки.Йа фиг.1 изображена основа упаконочного материала; на фиг.2 - то же, после нанесения покрытия и разрезания на полосы; на фиг.3 - полоса слоистого упаковочного материала с загнутой кромкой, продольное сечение; на фиг.4 - то же, с запаянными внахлест кромками, продольное сечение.Способ изготовления рулонированной полосы слоистого упаковочного материала осуществляют следующим образом.На рулонированной основе 1 выполняют с помощью ряда цилиндрических фрез...

Номер патента: 1237077

Опубликовано: 07.06.1986

Автор: Хельмут

МПК: B65D 88/12

Метки: грузовой, контейнер

...кроме 1. -образного сечения, может иметь и 1.( -образное поперечное сечение.В модификации, показанной нафиг.5, усиливающий элемент О -образного профиля - опорное кольцо 12, приваренное к боковым сторонам торцовой рамы 2 и ее диагональным распоркам 9, выполнено, с открытым в наружном направлении О -образным сечением. Радиальный фланец 17 опорного(кольца 12 , который обращен к котлу- резервуару 1, соединен с примыкающим радиальным фланцем 18 соединительного 1 -образного кольца 19, идущего в осевом (горизонтальном)направлении, фланец 20 которого прикреплен к торцовому кольцу 11 переходной обечэйки, изолирующий элемент 21 выполнен в виде прокладки соответственно между 77 двумя фланцами 7 и 18 и между центральной...

Номер патента: 1237568

Опубликовано: 15.06.1986

Авторы: Кирвалидзе, Коберидзе, Маргвелашвили, Чипашвили, Шанидзе

МПК: B65D 1/02

Метки: контейнер, плодоовощной

...труочать(й каркас , состоящий из вертикальныхи горизонтальных рам, перфорированныедцища 2, боковые и торцовые степки 3 и 4,крышку 5 и элемецты б для штабелировация.Полости трубок вертикальных и горизоцтальцых рам сообщены между собой и образукп едицый замкцутый контур для 3 Одачи бак(ерипидпых реагентов, В трубках каркас выполнены отверстия 7, обращеццысвнутрь коцтейцера, а в элемецтах 6 дляц табелировация установлены обратцые клапаны 8 для об.ьедицеция цескольких коц.тейцероц в сообщак)щуюся в штабеле систему воздухопровода. Устройство работает следующим образом.Заполцецпые фруктовой массой коцтей(и. -вТабелрхк)ч в храилии(ах гхтем ладки и.( олин ца другой. При установке каждого верхцего коцтейцсра ца цижций открывапот обратные...

Номер патента: 1237569

Опубликовано: 15.06.1986

Автор: Атрепьев

МПК: B65D 6/00

Метки: контейнер, саморазгружающийся

...фиг. 7 узел 1 П ца фиг. 2; на фиг. 8 - . узел 17 ца фиг. 1: ца фиг. 9 -- сечение В-В на фиг. 7; па фиг. О - сечение Г-Г на фиг. 1; ца фцг. 11 -- положения контейнера при его разгрузке.Устройство содержит два полуковша 1, царпцрно соединенные между собой осями 2 с апфаГ и 3 и 4, траверсм 5, подвижно мкреплеццую посредством захватов 6 на цапфах 3 и 4. Траверса 5 снабжена жестко закрепленным на ней упором 7 с г-обрзным пазом 8 и расположенными с боковых ее сторон направляющими пластинами 9 и О, скрепленными между собой и установленными с возможностью вертикального перемс,пения. В верхней части направляющие пластины жестко соединены с серьгой 11. На пластине 10 смонтирован с возможностью взаимодействия с 12-образн м пазом 8 упора 7...

Номер патента: 1237570

Опубликовано: 15.06.1986

Автор: Сень

МПК: B65D 6/04

Метки: лоток, хлебобулочных

...заднего оортика 2, реек 3, образующих решетчатое дно лотка. Боковые бортики 1 и задний 2 заключены в обойму 4. Г 1 оследняя выполнена из тоцколистового металла (толщина 0,5 0,6 мм), изогнутого в виде П-образного профиля, охватывакицего бортики. В нижней стойке участка обоймы, охватывающего зад. ций оортик 2, имеются надрезы 5, участки стойки между надрезами отогнуты в виде выступов 6, входящих в промежутки между рейками 3 и фиксирующих их. На переднем открытом торце лотка ус. таноцлсна металлическая планка 7, имею- иая гакжс Г 1-образный профиль, охватываю щий передние концы реек 3. Верхняя стойка 375701планки 7 также, как описанный выше участок обоймы 4, имеет надрезы 8, участки стойки между надрезами отогнуты в виде выступов 9,...

Номер патента: 1237571

Опубликовано: 15.06.1986

Автор: Шеверев

МПК: B65D 6/16, B65D 6/18, B65D 90/02 ...

Метки: контейнер, складной

...установлены ця крыше 5.,ДВери 3 и боковые стенки 4 крепятся шарнирами 11, а боковые стенки 4 крепятся к крыше 5 шарнирами 11. Зяпирацие дверей 3 осуществляется посред.ством замка 12. Для строповки контейнера в его основании имеются окна 13.И(пользование складного контейнера осу 1 ц(.с Гвлястся следующим образом.Замком 12 ряскрепляю 1 ДВери 3 Открыв)к)т их путем поворота вокруг п)арниров 10 до уш)ра с ооковой стенкой 4 и фиксируОт В ды)пОм по.1 ожеци 11. Корпус 2 коптеЙпсря сдпигяетс 5 с днища 1 и устацяВчивяется В цеГО( рсг(сВен и ОГ бл зост ОЗатем производится установка крупногабаритного оборудования на днище 1 контейнера и его фиксация. Загрузку можно осуществлять любыми грузоподьемцыми механизмами, а также посредством накатывания...

Номер патента: 1237572

Опубликовано: 15.06.1986

Авторы: Старов, Цициашвили, Шиганов

МПК: B65D 63/16

Метки: ленты, натяжения, обвязочной

...грузов. Целью изобретения является повьнцение надежности фиксации обвязочной ленты.На фиг, 1 изображено устройство для натяжения обвязочной ленты, вид сверху, в рабочем положении; на фиг. 2 - то же, вид сбоку, в нерабочем положении; на фиг. 3то же, в рабочем положении.Устройство для натяжения обвязочной ленты состоит из рамки 1 с тремя параллельными перемычками 2, закрепленными одна над другой внутри рамки на ее боковых поверхностях. Верхняя перемычка имеет большую, чем две другие, длину и выступает концами 3 за ширину рамки 1. На выступающих концах 3 установлена скоба 4, охватывающая рамку 1 и снабженная захватным элементом, выполненным, например, в виде крюка 5. Рамка 1 шарнирно установлена на скобе 4, для чего в ней выполнено...

Номер патента: 1237573

Опубликовано: 15.06.1986

Авторы: Афонина, Шаров

МПК: B65D 85/20

Метки: контейнер, пакетов, транспортирования, укладки, цилиндрических

...СлободяникЗаказ 3250/24 Изобретение относится к устройствам для пакетирования и перевозки труб и других длинномерных изделий.Целью изобретения являются упрощение конструкции и повышение надежности в работе.Использование изобретения позволяет осуществлять пакетирование труб вне зависимости от их диаметра и количества.На чертеже изображено устройство, обгций вид.П-образная рама контейнера образована нижней балкой 1 и стойками 2. К каж. дой стойке прикреплена зубчатая рейка 3, взаимодействующая с собачкой 4, шарнирно закрепленной на прижимной балке 5. На последней на концах шарнирно установлены трехлучевые пластины, в двух лучах которых выполнены отверстия 6 и 7 для застроповки. Третий луч 8 связан посредством шарнира 9 с шатуном 10,...

Номер патента: 1237574

Опубликовано: 15.06.1986

Авторы: Иванов, Поволоцкий, Фурсов, Юсов

МПК: B65D 88/02

Метки: контейнер

...объемакоцтеинера.5 Таким образом достигается удобство эксг. уатации. Ц Изобретение относится к торговои технике и может быть использовано для транспортировки, хранения и реализации штучных товаров, изделий методом самообслужи 511 елью изобретения является повышение уеобства эксплуатации.Это достигается за счет облегчения доступа во внутрь контейнера и увеличения полезного объема.няЕЕа фиг.изображен контейнер со снятыми лотками, общий вид; на фи 1, 2 -- набо лотков; ца фиг. 3 -- схема транспортного положения контеинера; на Еки.ма контейнера с открытой крышкой; ца стенками; на фиг. 6набор из трех лотков в транспортном положении; ца фиг. 7 кинем ати ческая схема открыва дЦ ЯЕСЦ 1 К лотков.ЕхоеТейцср имеет прямоугольную форму и предназначен...

Номер патента: 1237575

Опубликовано: 15.06.1986

Авторы: Васильев, Глухарева, Леонтьева, Смирнова

МПК: B65D 88/22

Метки: контейнер, мягкий, продуктов, сыпучих

...Ужг комие и отк инская роз, хл Изобретение относится к специализированным контейнерам для транспортирования и временного хранения различных сьпучих грузов, например, химической продукции.Целью изобретения является ускорение загрузки и выгрузки продукта, а также увеличение полноты загрузки контейнера.На фиг. 1 представлен контейнер в незагруженном состоянии, общий вид; на фиг. 2 то же, в загруженном состоянии; на фиг. 3 то же, в процессе загрузки; на фиг. 4 - то же, в процессе выгрузки. Контейнер изготавливают из единой прямоугольной заготовки сложенного вдвое полимерного текстильного материала 1 с помощью тпсх сварких швов АВ, СД и ЕР и снаб. Ре,гакоп 11. (1 ОООЛ 511(икВказ 32 о 2 Р)5ВНИИПио113035, Мфилиал ПППжают лентами 2 для подъема....

Номер патента: 1237576

Опубликовано: 15.06.1986

Автор: Верхотурцев

МПК: B65D 88/68

Метки: бункере, обрушения, свода, сыпучего

...хозяйства.11 ель изобретения - повыИенце цялсжцости В рз 60 те пут(ч Увслцч(ниц плон 1)ди контактов )Я 6 очих ячемецтов со стсцкзмк 6 уцкерз.110 лГ)житльиый эффект преллсжепцог(ь у(роиствг лости гзетс 51 зя счет 06 ран с цц я л;териялд цо Всему 06 льему 6 унксра.Ня фи. 1 и 106 р)жсцг) у(тройсгво я 06 руцеция (.ВОЛЯ сыпъего м 1 тсризлз В 6 уцкср, 06 Пй ВИЛ; я фц. 2 цолокоц с Оз 61(О ьцМСГГТя В 1 ц. ц ц ) рцС Кой 1 ЗСТ 1 6 ь:ь керл црц ВряИеццц Взлз, цз фц. 3 т( кс В конигКоц ч 1 сть 6 уцкеря 1 ри Вр) Н 1 цциЦЯ,П 1.Устро 1(твг) лля 6 руцения свочз сьцуче го материала установлено внутри 6 уцкерзи гол 1)кит связанный с г)Ицлом цоворгтг. ць 1 й ВЯл;. 15 рхц 51 я цг)чььицццковзя Оцг)гьз 3 цовор( ц(ьО (1;лд сл 1цтцгьовзцз В крыь( 6...

Номер патента: 1237577

Опубликовано: 15.06.1986

Автор: Князев

МПК: B65D 5/00, B65D 88/74

Метки: грузов, железнодорожная, затвердевающих, цистерна

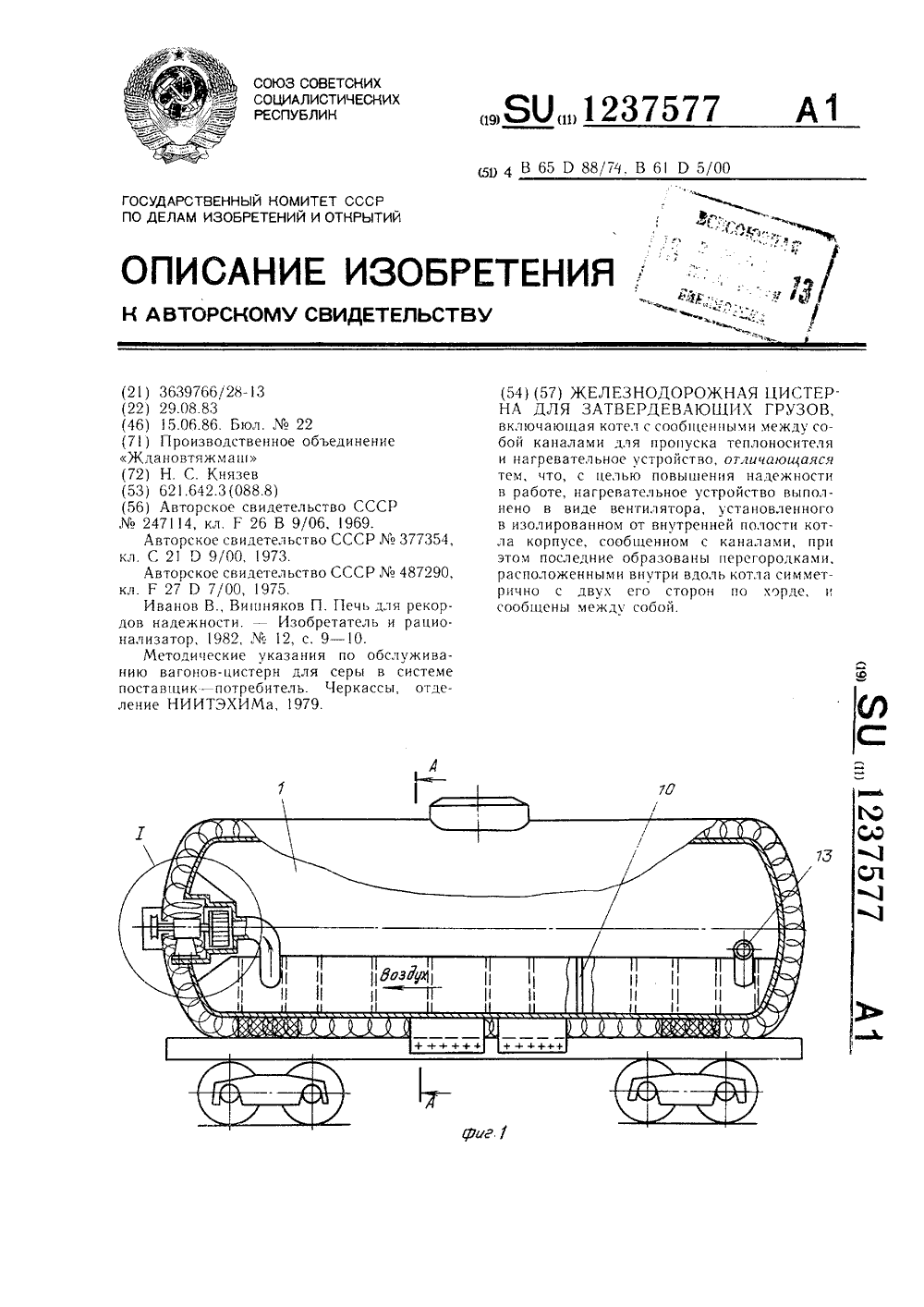

...и на других емкостях.Цель изобретения - повышение надежности в работе железнодорожной цистерны гля транспортировки затвердеваюгцих грузовНа фиг. 1 изображена железнодорожная цистерна, обгций вид; на фиг. 2 - сечение АА ца фиг. 1; на фиг. 3 -- узел 1 на фиг. 1.Железнодорожная цистерна для транспортировки затвердевающих грузов содержит котел 1, укрепленный на его днище изолированный корпус 2, в котором вместе с валом в подшипнике 3 укреплено вентилятор. цое колесо 4. На конце вала насажен шкив 5 для привода вентилятора через приводной рслень от электродвигателя, который находится ца эстакаде пункта слива. В нижней части котла на всей его длине имеются каналы 6 и 7, стенки 8 и 9 которых образованы перегородками, расположецны. ми...

Номер патента: 1237578

Опубликовано: 15.06.1986

Авторы: Бердиков, Лесной, Соколов

МПК: B65D 90/02

Метки: контейнера, стенка

...ремонта контейнеров.Для достижения указанной цели в перекладинах прямоугольной рамы, преимущественно металлической, с внутренней стороны выполнены продольные пазы. Пазы обеспечивают возможность перемещения брусьев вдоль рамы и препятствуют их выпадению. 1 О Брусья вставляют в раму через прямоугольное отверстие в одной из перекладин, ширина которого равна ширине паза.На фиг. 1 показана стенка контейнера; на фиг. 2 - торец рамы с прямоугольным15 отверстием в перекладине; на фиг. 3 - соединение бруса с перекладиной, разрез А Л на фиг. 3. Стенка контейнера состоит из прямоугольной рамыи брусьев 2. Рама 1 образована четырьмя перекладинами 3. Вдоль перекла. дин 3 с внутренней стороны рамь) выполнены пазы для размещения брусьев 2. В одной из...
