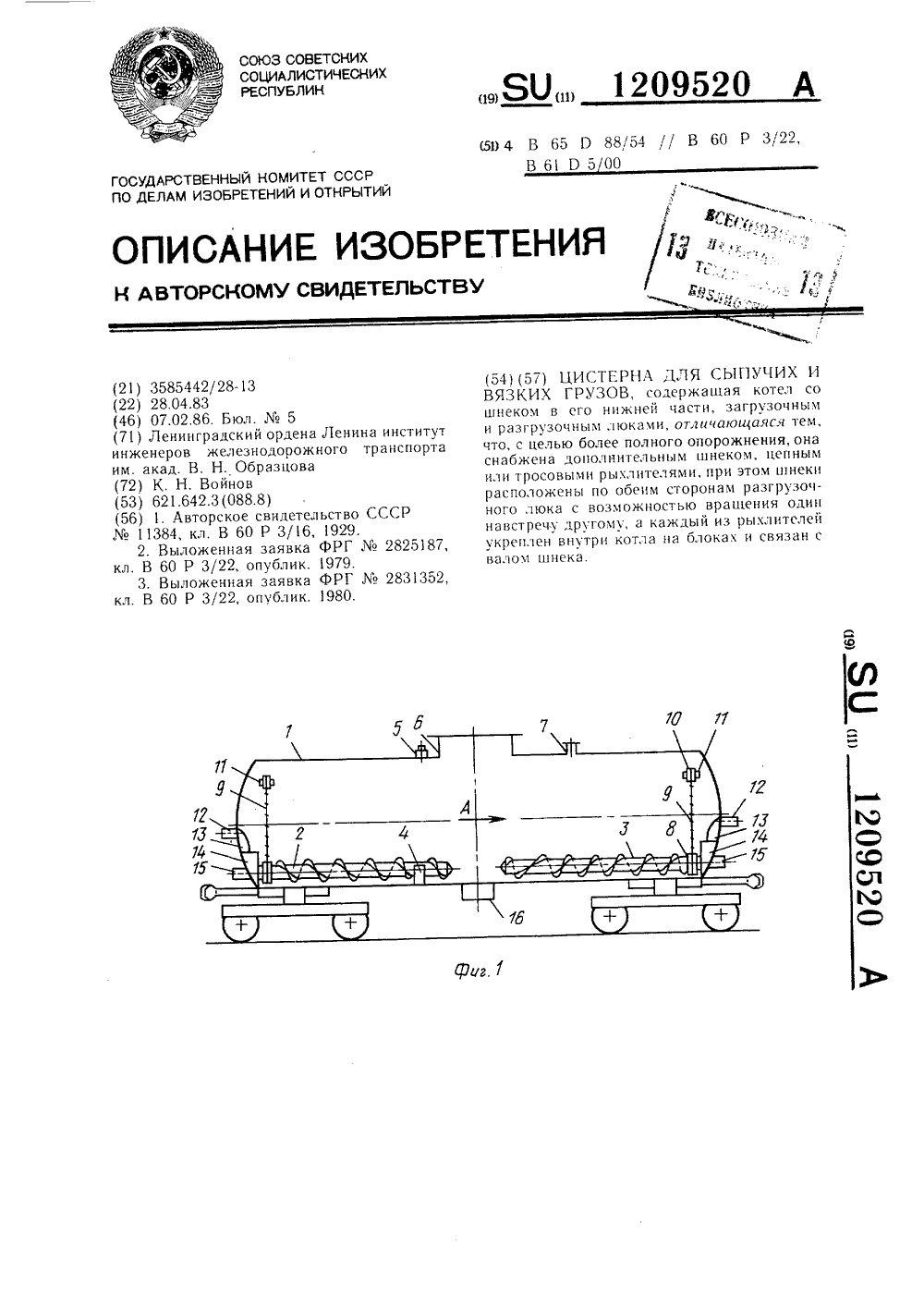

Номер патента: 1209520

Опубликовано: 07.02.1986

Автор: Войнов

МПК: B65D 88/54

Метки: вязких, грузов, сыпучих, цистерна

...- элемент звена цепи; на фиг.9 - трос с шипами; на фиг.10 - часть хомута, входящего в зацепление с зубьями звездочки, разрез.Цистерна для сыпучих и вязких грузов имеет котел 1, установленные в его нижней части шнеки 2 и 3, промежуточную опору 4, предохранительный клапан 5, загрузочный люк 6, иатрубок 7, звездочку 8, цепь (трос) 9, ролики 10 с опорами 11, подводящий патрубок 12, оланг 13, пневмодвигатель 14. Выходной вал 15 для наружного подключения привода вращения шнеков и разгрузочное устройство6 расположены снаружи котла. Шнек может не иметь промежуточной 5 10 15 20 25 30 35 40 45 50 опоры 4, например, если в наружных краях кромок лопастей шнеков имеются ролики.Привод вращения шнека содержит подводящий патрубок 17, пневмодвигатель...

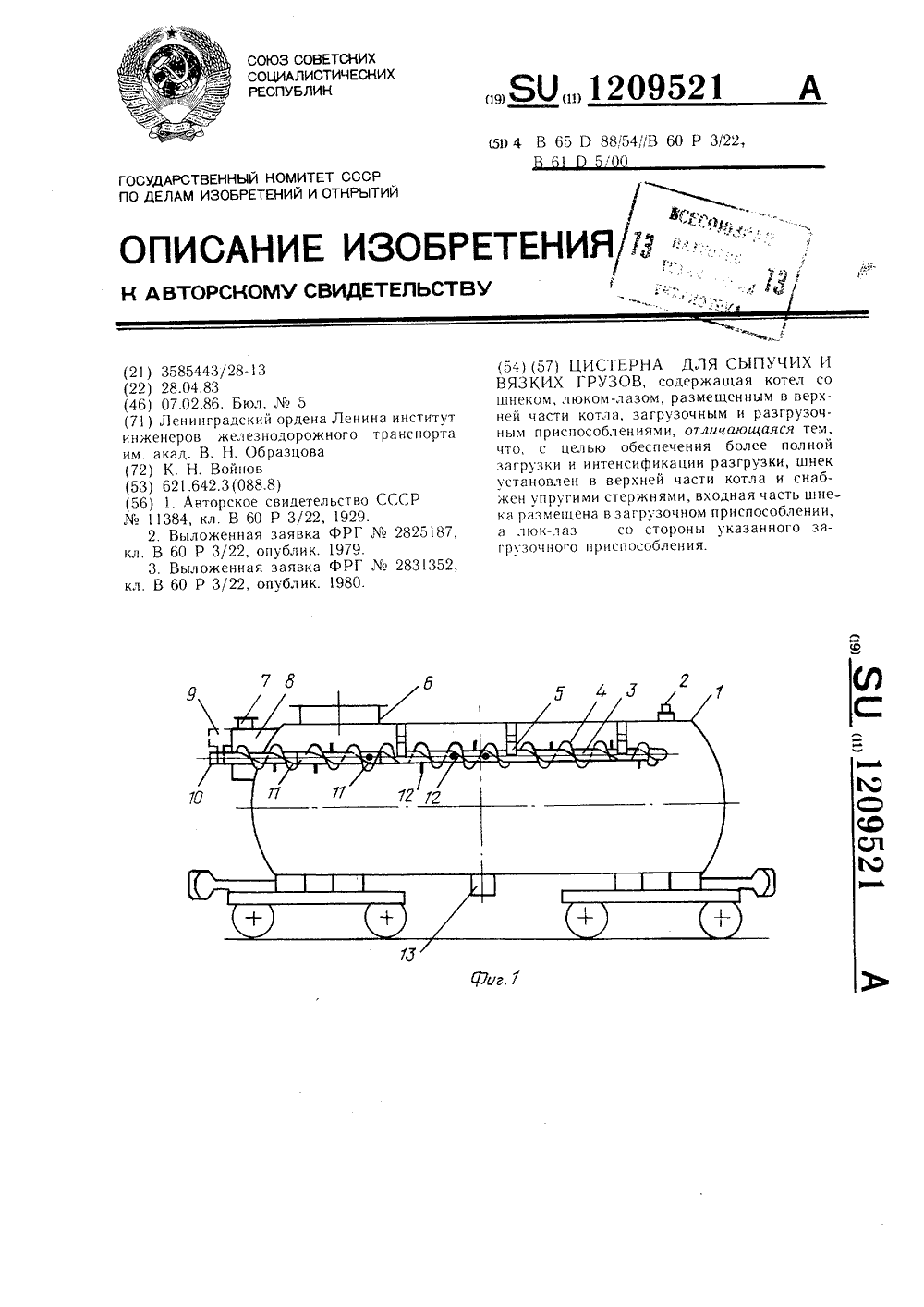

Номер патента: 1209521

Опубликовано: 07.02.1986

Автор: Войнов

МПК: B65D 88/54

Метки: вязких, грузов, сыпучих, цистерна

...(загрузочное устройство снято), вид с торца; на фиг. 3 -- цистерна, частично заполненная грузом, разрез; на фиг. 4 - съемная часть вала шнека, расположенного под люком-лазом; на фиг. 5крепление вала шнека в опоре.Цистера для сыпучих и вязких грузов (фиг. 1) имеет котел 1 с предохранительным клапаном 2, шнековым мехаизмом, состоя 1 цим из вала 3, лопастей 4, опор 5, люком-лазом б, присоединительной горловиной 7, загрузочным приспособлением 8, стационарно или передвижно устанавливаемый перед работой привод 9 врацения шнека,имеющий хвостовик 10 у вала 2. При этом люк-лаз 6 может выполнять функцию загрузочного люка и располагаться рядом с днищем цистерны в верхней части. Под ним находится с ьемная часть 11 валя,3 шнека, позволяющая...

Номер патента: 1209522

Опубликовано: 07.02.1986

Автор: Ермаков

МПК: B65D 88/54

Метки: контейнер, сыпучих

...и пыле- видных материалов и наиболее эффективно может быть использовано при транспортировке контейнеров краном. Цель изобретения - повышение надежности работы. На .чертеже изображен контейнер для 10 сыпучих материалов, вертикальный разрез.Контейнер для сыпучих материалов содержит корпус 1 с опорным фланцем 2, приемной горловиной 3, герметично закрытой крышкой 4, и раздаточной горловиной 5.В нижней части корпуса шарнирно установлен затвор 6 с уплотнителем 7, соединенный с приводной штангой 8, которая шарнирно соединена с перекладиной 9 каркаса 10, установленного снаружи корпуса с зазором по отношению к нему.Для уменьшения распыла в емкости име. тся съемный фильтр 11,Контейнер краном устанавливают опорным фланцем 2 на горловину приемного...

Номер патента: 1209523

Опубликовано: 07.02.1986

Авторы: Войнов, Громов, Меньшиков, Пылаев

МПК: B65D 88/74

Метки: вязких, грузов, застывающих, цистерна

...обгцийвид; на фиг. 2 - цистерна с грузом иприжатой к теплоизолирующему материалудиафрагмой, поперечный разрез; ня фиг. 3зел 1 на фиг. 2; на фиг. 4 - спо 51 К 11для крепления диафрагмы; на фиг. 5 - 45узел 11 на фиг. 2; на фиг. 6 - ,:1 биринт,прикрепленный к котлу цистерны для прохода теплоносителя и конденсата; на фиг. 7 -то жс, с расположенной диафрагмой;1: а фи 1. 8 то кс, с высоков 513 кимгр.м и при подаче теплоносителя; ня50сиг. 9 - то же, в работе при наличии пара иконденсата; на фиг. 10 - схема разгрузки,начальная фаза; на фиг. 11 - то же, последукнцая фаза; на фиг. 12 - цистерна,завершающая стадия опорожнения котла.Цистерна для вязких и застываю 1 цих гру; ов имст котел 1 с загрузочным лкком 2,натрусик 3 для ввода сжатого...

Номер патента: 1209524

Опубликовано: 07.02.1986

Авторы: Грешнов, Милованова, Овчинин, Смолянский

МПК: B65D 90/22

Метки: жидкостей, резервуар

...предотвращения завихрения при сливе жидкости, а следовательно, увеличения полноты слива, поплавок 8 имеет ступенчатый профиль 5 1 О 15 20 25 ЗО 35 ДО 45 благодаря которому он в крайнем нижнем положении образует с корпусомрезервуара две сегментные щели, площади проходного сечения которых составляют 5, со стороны ближнего днища и. 5 со стороны дальнего днища, При этом максимальный зазор между корпусом и профилем поплавка 8 состороны ближнего днища составляета со стороны дальнего днища.Нижний конец сливоналивной трубы 4 диаметром 100 мм (площадь проходного сечения трубы 75 см) дляполучения максимальной подачи присливе и наливе жидкости устанавливается относительно низа резервуарана расстоянии Н = 30 + 5 мм,Исходя из удобства...

Номер патента: 1211160

Опубликовано: 15.02.1986

Авторы: Зайцев, Иванченко, Костян, Потапцев

МПК: B65D 6/00

Метки: контейнер

...при максимальном выдвижении шарнирного трехзвенника; на фиг.6 - то же, при раскрытом положении контейнера; на фиг.7 - то же, во время перевода контейнера в транспортное положение при максимальном выдвижении шарнирного трехзвенника; на фиг.8 - то же, во время перевода контейнера в транспортное положение при достижении верхнего упора; на фиг.9 - то же, во время перевода контейнера в транспортное положение после взаимодействия с верхним упором.Контейнер имеет каркас 1, к верхней части которого шарнирно закреплены две параллельные вертикальные рамы 2. Между ними одна над другой шарнирно закреплены полки 3. Для перевода контейнера из транспортного положения в раскрытое и обратно в нем с двух сторон предусмотрены шарнирные трехзвенники,...

Номер патента: 1211161

Опубликовано: 15.02.1986

Авторы: Балодис, Даугавиетис, Дреска, Лапиньш, Лусис

МПК: B65D 19/30

Метки: короткомерных, лесоматериалов, поддон

...поддон, общий вид (вид с торцовой стороны); на фиг. 2 схема взаимосвязи захватных элементов (скоб); на фиг. 3 - узел барабана, разрез.Поддон для короткомерных лесоматериалов содержит две жестко установленные на тловых опорах 1 .)-образные рамы 2 и захватные элементы 3. Он снаожен расположенными в верхней части каждой из двух противолежащих стоек 41-образных рам 2 барабанами 5 и закрепленным на них концами гибким элементом 6, пропущенным по угловым опорам 1 поддона.1-образные рамы установлены на опорах 7 и снабжены откидными захватными элементами в виде П-образных скоб 3, шарнирно закрепленных к рамам 2. Барабаны 5 жестко закреплены к скобам 3. На каждой оси 8 барабанов 5 установлены пружины 9 для возврата скоб в исходное положение....

Номер патента: 1211162

Опубликовано: 15.02.1986

Авторы: Белов, Шокин

МПК: B65D 19/22, B65D 19/44

Метки: длинномерных, поддон, транспортирования, хранения

...в каждом продольном пазу с перекрещиванием лучей соседних Ч-образных элементов.1211162 Составитель А. Бугаев Техред И. Верес Корректор Л. Пилипенко Тираж 713 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор А. Долинич Заказ 598/25 Изобретение относится к поддонам для длинномерных изделий.Цель изобретения - повышение коэффициента использования объема поддона.На фиг.1 изображено основание поддона для хранения и транспортирования длин- номерных изделий, общий вид; на фиг.2 - опорная стойка; на фиг.З - то же, вид сверху; на фиг.4 - поддон в загруженном состоянии.Поддон для хранения и транспортирования...

Номер патента: 1211163

Опубликовано: 15.02.1986

Авторы: Гайбарян, Долгишев, Чиенев

МПК: B65D 71/00

Метки: культиваторных, лап, стрельчатой, тара, формы

...Техред И. Верес Тираж 713 ВНИИПИ Государственного к по делам изобретений и 113035, Москва, Ж - 35, Раушс Филиал ППП Патент, г. Ужгород. Рошко митоткая Изобретение относится к таре для упаковки штучных изделий.Целью изобретения является повышение многооборотности тары.На фиг.1 представлена тара в загруженном состоянии, общий вид; на фиг.2 - разрез А - А на фиг.1; на фиг.3 - разрез Б - Б на фиг.1; на фиг.4 - конструкция Т-образного паза для установки фиксаторов изделий в основании и крышке тары,Тара состоит из основания 1 и крышки 2, имеющих форду многоугольника, элементов фиксации 3, выполненных в виде стержней, на которых размещают транспортируемые изделия - культиваторные лапы стрельчатой формы 4. Стержни с одного конца имеют головку 5,...

Номер патента: 1211164

Опубликовано: 15.02.1986

Авторы: Алиев, Кулиев, Рагимов, Саядов, Хасаев

МПК: B65D 81/02

Метки: контейнер, легкоповреждаемых, предметов

...4 1130 лиал Изобретение относится к таре для хранения и транспортировки легкоповреждаемых предметов, в частности кернов колонкового бурения.Цель изобретения - повышение сохранности легкоповреждаемых предметов.На чертеже представлено предлагаемое устройство.Контейнер для легкоповреждаемых предметов состоит из жесткого цилиндрического корпуса 1, крышки 2, эластичного трубчатого гофрированного вкладыша 3, коаксиально расположенных в крышке трубчатых гофрированных элементов 4 и 5 и уплотнительных шайб 6 и 7 с перфорацией по окружности. Крышка 2 навинчивается на корпус 1 с помощью резьбы. Уплотнительная шайба 6 закреплена на открытом торце корпуса 1, а уплотнительная шайба 7 размещена внутри крышки 2 с возможностью перемещения относительно...

Номер патента: 1211165

Опубликовано: 15.02.1986

Авторы: Гросман, Журавленко, Очеретянко, Писарев, Фрегер

МПК: B65D 81/22, B65D 85/50

Метки: контейнер, срезанных, хранения, цветов

...горловину 7 оболочки 4. Внутри оболочки 4 фитили 5 и б прикреплены к чехлу 2 на противоположных его сторонах. Входной. фитиль 5 заключен в водонепроницаемую обертку 8. Наружный конец входного фитиля 5 погружен в емкость 9 с водой. Чехол 2 охвачен накладками 10 из капиллярно-пористого материала. Горловина 7 может находиться с любой стороны оболочки 4.В качестве оболочки могут быть использовацы полиэтиленовые мешки, так как полиэтиленовая пленка обладает хорошей газопроницаемостью н может обеспечивать поступление воздуха для поддержания жизнедеятельности продукции при ее хранении.Контейнер эксплуатируется следующим образом.Цветы размещают внутри каркаса через боковую сторону чехла 2. Корпус 1 устанавливают в оболочку 4. Через...

Номер патента: 1211166

Опубликовано: 15.02.1986

Авторы: Лановейчик, Накостенко, Науменко, Полуляхов

МПК: B65D 85/02, B65D 85/671

Метки: кольцевой, контейнер, формы

...а во внутреннейные сквозные отверстияшпильками к поддону.121 166 с Бу, аев Со с та в 1 тел ь Техосд И. Вере Тираж 713 Государственно елам иаобоетени сква, Ж, РКорректор ЛПодписноего комитета СССРй и открытийаушская иаб., д. 4/5город, ул. Проектная,нлиненк Редактор А. 3,олиничЗаказ 598(25ВНИИП 113035, Ъилиал ППГ Изобретение ОтнОситсЯ к та 11 е длЯ изделий кольцевой формы. Пель изобретенияповышение удоб.сгва пользования. На фиг.1 изображен контейнер для изделий кольцевой срормы, об 1 ций вид; на 5 эиг.2 контейнер в незагруженном состоя:ли. обгций вид; на фиг.3 разрез А - Л на фиг.1; на фиг.4 - разрез Б - Ь на фиг.3.Контсйнср дл изде.1 ИЙ кольцевой формы состоит из поддона 1, крышки 2, внутренней кольцевой стенки 3, наружной...

Номер патента: 1211167

Опубликовано: 15.02.1986

Автор: Свиридов

МПК: B65D 85/30

Метки: контейнер, фигурных, хрупких

...контейнера и повышение сохранности изделий. На фиг. 1 изображен контейнер, (вид сбоку); на фиг. 2 - контейнер в плане; на фиг, 3 - замковое устройство;на О фиг. 4 - замковое устройство в плане; на фиг. 5 - эластичный фиксирующий элемент в рабочем положении; на фиг. 6 - разрез А - А.Контейнер для транспортирования хрупких фигурных изделий состоит из основания 1, к которому посредством шарниров 2 крепятся попарно боковые 3 и торцовые стенки 4, посредством шарниров 5 закрепленные к стойкам б. В верхней части боковые стенки жестко соединяются посред. о ством подвижной скобы 7 и втулок 8, расположенных на стенках 3 и 4. Фиксирующие эластичные элементы 9 жестко закреплены на подвижном штоке 10, имею:цем буртик и свободно перемещающемся...

Номер патента: 1211168

Опубликовано: 15.02.1986

Авторы: Кощеев, Мишустин, Мутин

МПК: B60P 3/22, B65D 88/12

Метки: транспортная, цистерна

...а при гидроударе большой силы пластина 4 может достигнуть переднего предельного положения. Б процессе перемещения вперед пластина 4 сжимает пружины 7, при этом компенсируется часть гидроудара. Остальная часть силы гидроудара компен -сируется за счет гидравлического сопротивле ния, которое создается при вытеснении пластиной 4 об.ьема жидкости, находящегося между передним днищем емкости 1 и пластиной 4, и который создает сопротивление перемещению пластины 4 вперед. Поскольку жидкость не сжимается, вытеснение жидкости пластиной 4 происходит плавно, также плавно перемешается пластина 4, Величина перемещения ее зависит от силы гидроудара, котора я определяется м ассой жидкости, т е, от ее объема и плотности, и скоростью движения и...

Номер патента: 1211169

Опубликовано: 15.02.1986

Авторы: Низовцев, Сыроедов, Толкачева, Тяжельников

МПК: B60P 3/22, B65D 88/12

Метки: цистерна

...стоооне осно.вания горловины 3 к кронштейну 11 прикреплен фиксатор 12. В одной из перегородок 10 центральная вертикальная сек. 35 ция соединена с секцией с одной сторочы ири помощи замкового элемента с проушинами 13 (принадлежат центральной секции), проушинами 14 (принадлежат соседней секции) и шкворня - в данном варианте метр- штока 15, явл яющегося одновремеи но и элементом контроля уровня продукта в цистерне, а с секцией с другой стороны -- при помощи шарнирного соединения 16, позволяющего поворачивать центральную секцию 17 на угол а, ие более 90. В центральной секции 1745 перфорация выполнена в виде прорезей 18 для выполнения этой секцией функции лест ницы. Для удобства поворота на секции 7 имеется скоба 19. Шарнирное соединение 16...

Номер патента: 1211170

Опубликовано: 15.02.1986

Авторы: Аракчеев, Буторин, Ильяшевич, Непомнящий, Павлов

МПК: B65D 88/54

Метки: контейнер, сыпучих

...на фиг 2 - то же, вид сверху.Контейнер для сыпучих материалов содержит шарнирно соединенные в верхней части полуковши. 1 и механизм их поворота. В нижней части каждый из полуковшейимеет дополнительную стенку, сопряженную с днищем и расположенную параллельно боковой стенке с образованием между ними полости 2, а в боковых стенках образованы выемки 3. Механизм поворота полуковшей 1 состоит из шарнирно соединенных рычагов 4, перпендикулярно укрепленные к их свободным концам штанг 5, кронштейнов 6 с отверстиями и гильз 7 с пазами 8 для вил погрузчика. Штанги 5 рычагов 4 расположены в выполненных в нижней части полуковшей 1 полостях 2, одни концы гильз 7 свободно укреплень 1 в отверстиях кронштейнов 6, а д)угиев выемках 3 полуковшейс...

Номер патента: 1211171

Опубликовано: 15.02.1986

Авторы: Берестовой, Верхотуров, Данилов, Шабалин, Шатунова

МПК: B65D 88/74

Метки: железнодорожная, жидкостей, затвердевающих, цистерна

...экраны 5. Концевые цястц котлалжя) ья металлических опорах 6. С обе.цх боковых сторон ццтерны в кожухевыиилнецы входные каналы 7 н 8, разделццье ирегоролкой 9. В воздушной поло) и црл вхолнымц кацяламн к внутренней попер)цос)ц кожуха в нлжней егочасти црикреплны возлуховолы 10, соос)щепные с кяцаламц, имеющие П-образныйпрофиль и выполи ццые ио всй ллцц 40ццст 3111.входным кдцялям 7 н 8 с помощьк) сямоустянявл 5 цяюцсгося ц)арнцра 13ирцстыковяц хобг 12, ццутрццня полостькоторого рязлленя ир 1 Ор)лкой 13, образующей лвя тцлоцых кацяля 4 и 35,совмещя)ощц,ся входными каналами 7 н 8ня цистерн Хобот 12 сОлццен с уста.новкой для ццркуляццц 1)с)злуха в воздухонолах 16, цм)оцй возможность иередвцженн 51, иди ример, ц 1 3),чьсОВОм холу,В...

Номер патента: 1211173

Опубликовано: 15.02.1986

Авторы: Гарчук, Калачева, Петухов

МПК: B65D 90/54, B65F 5/00

Метки: бункер

...разных типоразмеров.На фиг. 1 схематично изображен бункер, общий вид; на фиг. 2 то же, разрез АА на фиг. 1.Бункер включает корпус 1, дни 1 це кото. рого выполнено из основных опрокидывающихся створок 2 и 3, шарнирно закрепленных посредством осей 4 у противоположных стенок корпуса. Бункер снабжен дополнительными откидывающимися створками 5 и 6 с опорными элементами в виде трубок 7, свободно установленных па осях 4, Последние расположены относительно нижнего края корпуса непосредственно под его стенками на расстоянии, соответствующем длине створки. Основные и дополнительные створки имеют идентичные форму и размеры и выполнены с подвижными штырями 8 и 9 для их попеременной фиксации в горизонтальном и вертикальном под краями стенок...

Номер патента: 1212320

Опубликовано: 15.02.1986

Авторы: Дерек, Джон

МПК: B65D 90/22

Метки: среды, текучей, транспортировки, хранения

...может отжимать плунжер 30 вниз,. до упора его нижних заплечиков 35 в верхнюю поверхность фланца 8. При этом положении стопорный штифт 31 проходит через отверстие 36, выполненное во фланце 8, и останавливается точно над ступенчатой поверхностью 23. Если запорный элемент 6 полностью закрывает устройство, выступ 16 находится в положении, изображенном на фиг.3, а стопорный штифт 31 совмещен с задней стенкой выступа 1 б, блокируя его на месте. Это предотвращает случайный поворот запорного элемента 6, когда он находится в полностью закрытом положении на сосуде 5.1На плунжере 30 выполнены две пары кольцевых периферических ребер 37 и 38 и 39 и 40 у каждого из его концов, причем между каждой парой ребер выполнен вырез для 0-образных колец 41 и...

Номер патента: 1212439

Опубликовано: 23.02.1986

Автор: Березюк

МПК: A62C 35/50, B65D 88/26

Метки: сыпучих, хранения

...корпус . 1, с загрузочным люком 2, патрубок 3 для выгрузки материала, соединенную с патрубком 3 размещенную в корпусе 1 трубу 4 с заборным конусом 5. На днище корпуса 1 прикреплена .с зазором относительно заборного конуса 5 коническая вставка 6, соединенная трубопроводом 7 с источником 8 сжатого газа. В конической вставке 6 выполнены радиальные отверстия 9 и центральное отверстие 10, соединенные с источником 8 сжатого газа, при этом коническая вставка 6 снабжена запорными средствами для устранения попадания сыпучего материала в отверстия 9 и 10 вставки 6. Запорное средство центрального отверстия0 выполнено в виде обратного клапана 11, а запорное средство радиальных отверстий 9, которые выходят в кольцевую полость 12 вставки 6,...

Номер патента: 1212875

Опубликовано: 23.02.1986

Авторы: Беспалов, Михайлова, Осипов

МПК: B65D 5/00, B65D 85/34

Метки: лоток

...изобретения является упрощение изготовления лотка и повышение его прочности.Цель обеспечивается за счет повышения жесткости лотка путем выполнения боковых стенок и клапанов в виде полых трехгранных призм и за счет размещения в конструкции линий перегиба и пазов параллельно ее осям симметрии.На фиг.1 изображена схема раскроя заготовки лотка; на фиг.2 - лоток в полусобранном виде.Лоток содержит днище 1, торцовые стенки 2, боковые стенки 3, снабженные опорными площадками 4, клапаны 5, попарно расположенные вдоль боковых стенок 3 и соединяющие их с торцовыми стенками 2. Клапаны 5 и боковые стенки 3 выполнены в виде полых трехгранных призм, одна из граней которых образует опорную площадку 4, при этом клапаны 5 размещены внутри боковых...

Номер патента: 1212876

Опубликовано: 23.02.1986

Авторы: Горбач, Самусенко

МПК: B65D 19/12

Метки: поддон, складной

...безопасности работ.На фиг.1 представлен загруженный поддон, общи й вид; на фиг.2 - поддон в сложенном положении; на фиг.3 - узел 1 на 10 фиг 1; на фиг 4 - узел 11 на фиг 2.Складной поддон состоит из прямоугольного основания 1, на котором установлены кронштейны 2 с осями 3 вращения, стоек 4 и боковых бортов 5, Складной поддон снабжен механизмом 6 стяжки бортов, Высота15 стоек 4 больше длины основания 1. Ось 3 вращения установлена в щеке 7 кронштейна 2. В стойке 4 выполнен продольный паз 8, охватывающий ось 3 вращения. В щеке 7 кронштейна 2 выполнен вырез 9 и укреплен упор 10. Стойка имеет опорную поверхность 11 и выступ 12 для взаимодействия с упором 1 О и вырезом 9. В стойках 4, в их нижней части, выполнены окна 13, а вверху...

Номер патента: 1212877

Опубликовано: 23.02.1986

Автор: Суровцев

МПК: B65D 21/04

Метки: тара, ящичная

...на фиг.4 - то же, вид снизу; на фиг.5 - штабель, образованный из ящичных тар в нагруженном состоянии; на фиг.6 - штабель, образованный из порожних ящичных тар.Ящичная тара содержит наклонные продольные стенки 1 и наклонные поперечные стенки 2 днища 3 с ребрами 4 жесткости, расположенными на его наружной поверхности. Вдоль каждой из поперечных сторон днища 3, на его наружной поверхности, выполнен паз 5 с глубиной, равной высоте ребер 4 жесткости, разделенный в центральной части перемычкой 6, в верхней торцовой части каждой из продольных стенок 1 на ее среднем участке образовано углубление 7 для взаимодействия с перемычкой 6 при штабелировании. На наружной поверхности продольных стенок 1 размещены опорные выступы 8, в которых выполнены...

Номер патента: 1212878

Опубликовано: 23.02.1986

Автор: Ожгибесов

МПК: B65D 41/00

Метки: затвор

...сосуда (поверхность М, фиг. 5). Этот вариант закрепления ручки предназначен для затворов, которые вводятся в горловину сосуда.При использовании затвора для закрытия горловин сосудов, имеющих повышенное давление, можно применить пробку 5 (фиг. 5 и 6). Последняя может применяться только с затвором, который вводится в горловину сосуда. Для сосудов, на горловины которых надевается затвор, можно применить колпачок 6 (фиг. 7 и 8), который выполняет такую же роль, как и пробка 5. Колпачок 6 5 10 15 20 25 30 35 40 45 50 55 2может быть выполнен в виде полого цилиндра, что позволяет устанавливать в сосуд 7 затвор с ручкой 4.При надевании затвора на горловину сосуда 7 донце 1 переводится в нижнее положение (фиг. 3 и 7), затем опираются им о...

Номер патента: 1212879

Опубликовано: 23.02.1986

Авторы: Евтихин, Насибуллин, Шнейдер

МПК: B65D 88/34

Метки: жидкости, легкоиспаряющейся, резервуар

...клапаном.Резервуар состоит из корпуса 1, плавающей крыши с эластичным затвором 2, центральной частью 3 и периферийным понтонным кольцом 4, трубчатых направляк)щих 5 (для варианта исполнения резервуара с трубчатыми направляющими), патрубков 6 и огневых предохранителей 7 и клапана 8.В трубчатых направляющих выполнены отверстия 9, верхняя часть которых расположена выше уровня погружения плавающей крыши при ее крайнем нижнем положении, а нижняя - ниже плавающей крыши. В периферийном понтонном кольце 4 радиально вмонтированы сквозные трубы 10, соединяющие полости под затвором 2 и в патрубках 6. Один открытый конец сквозной трубы 10 расположен ниже уровня погружения плавающей крыши 3 и ниже эластичного затвора 2, а другой в патрубке...

Номер патента: 1212880

Опубликовано: 23.02.1986

Авторы: Блаушильд, Гурин, Кузьминский, Макаров, Никольский, Рябов, Турчанинова, Цодиков

МПК: B65D 88/64

Метки: бункера, муки, разгрузки

...Верее Ко;)ректор 1 Со. б Тирана 7 13 11 о,исное ВНИИИ Государствен,ого комит(та СССР по делам изобретений и открытий13035, Москва, Ж - 35, Рау гискаи наб., д. 4,5 Фигиал 1 ПП атектъ г. У)кгоро)л. 1 роектпаи. 1Редактор 20 11 ан,(орЗаказ 7 о 28 И:Обретен ис Относится к цип(.вои промышлсцпосги, в частности к устройствам для разгрузки муки из буцкеров.Целью изобретения является новыпенис -)ффсктивцостп тех;ологичсского проц(сса путем дозированной подачи муки и надежности в работе устройства.11 а чертеже изображено устройство для разгрузки муки из бункера.Раз рузочнос устройство бункера 1 со.ержит разгрузо Ный патрусгэк 2 перемен- НО 0 ссчения, смонтирОВзнный с Возможцостью вибр щионных колебаний, рассскатель 3 снабжен царзвляюпими для...

Номер патента: 1213979

Опубликовано: 23.02.1986

Авторы: Джеймс, Майкл

МПК: B31B 3/00, B65D 85/10

Метки: заготовки, коробки, крышкой, откидной, плоской, складывания, целой

...и 32 на панели 8, в точках 33 и 34 на боковыхпанелях 4 и 5 и в точках 35 и 36на боковых панелях 11 и 12, Клапаны17 и 18 загибают кверху перпендикулярно панели 7 и затем панели 19,20 и 9, 10 загибают на 90 перпендикулярно панели 7,Поскольку загибание панелей 9 и19 происходит по линиям 37 и 38 перегиба, а загибание панелей 10 и20 - по линии 39 перегиба, а панели 8 - по линии 40 перегиба, то перегиб этих панелей происходит до тех пор, пока они не разместятся перпендикулярно панели 7 искрепятся клеем в указанных местах.Затем панель 6 загибают по линии41 перегиба, панели 14 и 15 - полиниям 42 и 43, при этом панели 14и 15 входят внутрь панелей 9 и 10.Склеенные между собой панели 1 и 16загибают по линии 44 перегиба дотех пор, пока они не...

Номер патента: 1213980

Опубликовано: 23.02.1986

Авторы: Дитмар, Тео

МПК: B65D 1/16, B65D 8/00

Метки: бочка

...целью повьппения еедолговечности, основание каждоголоткообразного углубления выполнено наклонным и сопряжено с горизонтальной перемычкой 1.-образноговыступа.13980Составитель В.ШиповТехред А.Ач Корректор В,Сини ктор А.Шанд Заказ 788/ Тираж 713дарственного комитетаизобретений и открыти %"35, Раушская наб.,но НИИПИ Г по делам3035, Москва Патент" филиал Проектная, 4 жгород, 12Изобретение относится к обработке пластмасс и касается емкости,выдуваемой из термопластичного1 материала.Цель изобретения - повышениедолговечности бочки.На фиг. 1 изображена бочка, видсверху, на фиг. 2 вразрез А-Ана фиг. 1,Бочка содержи корпус 1, в верхней части которого в лоткообраэныхуглублениях 2 с наклонными основаниями 3 размещены две резьбовые горловины 4. В...

Номер патента: 1214536

Опубликовано: 28.02.1986

Автор: Шурпетов

МПК: B65D 21/00

Метки: многооборотная, открытая, тара

...013 х 1 аклоезных сенс)к с-, ПРИ:1 .ДЮЩИ;:; К 11;РНРД 1 6, т)И Э гОМ ф 1 к ИЯ .":,Од зад 1111.ьгсточ,З Отна - В, СЕЗ Ет и, тОССО;З,ЗСХ.эт 0 ООРИГ)1 иГарц; ссзе( тнляется Огг)дтичезтелет / В верхней балке каждого опорного элеМстТВ Ь)П О 111 ЕЕ С С С Е 1 С ЕИЕ 0 Т Е ГО Ос:,1 Г - 06 рази,й,з,стп 1 оардщетный 0 гИЕ 11)жУ ГДГЧ 0)1).1 ОМ, Ч ГО11.:рхиеОчки вьс гу 10; Г 1 ртипоежактп.,)От)11 тх элементов рдспо;ожены на ,еи 11. грохсдяЗе 1:терез цзнтр тяжес - . 1 г;ры. .1 то мерлтриятиР:.реттятствует 3 г яскиывттию тары при раб)те с Грузо.3 Яхн гттыми и р)3 сг Ос 06 ениями с примененем стропов, трднерс крюксн,сотсрые н з)имодсйствуют с соответствуюними уггтубттеия:1 и, 06 эзаняв 1 митзыступямт; с нну г;)Отптей стороны герх -них )алак)п)1)ех...

Номер патента: 1214537

Опубликовано: 28.02.1986

Авторы: Казаков, Меськин, Трошкин, Шутенко

МПК: B65D 25/06

Метки: кассета, переналаживаемая

...А-А нафиг. 1; на фиг. 3 - вид Б на фиг. 1 15размещение опорных шпилек); на фиг. 4 часть ложемента, направляющих и упоров, план узел 1 на фиг. 1); нафиг. 5 - направляющая и упор, видсбоку; на фиг. б - сечение В-В на 20фиг. 5.Изобретение поясняется на примере переналаживаемой кассеты с ложементами в два яруса для гибкого автоматизированного производства деталей 25типа тел вращения,Переналаживаемая кассета включаеткорпус 1 с ложементами 2, лежащимина опорных шпильках 3, размещенныхв прорезях 4, снабженных шкалой 5.Опорные шпильки 3, перемещаясьвдоль прорези 4, изменяют свое положение по высоте, а указатель 6 позволяет вести отсчет перемещениям.С целью облегчения фиксации опорных шпилек 3 прорези 4 в корпусе могут быть выполнены...
