Газоотводная система резервуара для хранения легкоиспаряющейся жидкости
Номер патента: 1416384
Опубликовано: 15.08.1988
Авторы: Андреев, Борзенков, Воробьев, Гулимов, Ефимов, Киреев
МПК: B65D 90/30
Метки: газоотводная, жидкости, легкоиспаряющейся, резервуара, хранения
...объем адсорбера 2, заполненный грану:.ами сорбирующего вещества 17, сообщен с патрубком 7 подвода паров посредством трубопровода 18 с запорным клапаном 19. Патрубок 7 подвода паров заканчивается дроссельным насадком 20, расположенным под газосборником 1.Газоотводная система резервуара для хранения легкоиспарявщейся жидкости работает следующим образом,При заполнении резервуара 6 легкоиспарявщейся жидкостьв или при повышении ее температуры газовоздушная смесь через патрубок 7 подвода паров при открытом запорном клапане 8 и закрытых запорных клапанах 16, 19 через дроссельный насадок 20 после дросселирования, а следовательно, при пониженной температуре поступает в охлаждаемый конический газосборник 11, где после конденсации паров...
Контейнер
Номер патента: 1418201
Опубликовано: 23.08.1988
МПК: B65D 43/20
Метки: контейнер
...6 " разрез Д-Д на фиг.1.Контейнер содержит корпус 1 с на.правляющими 2 и 3, в которых с воэможностью перемещения установленакрышка 4 с двумя парами роликов 5 и 256. В крьппке 4 сверху установлены эажимные элементы 7, а снизу по периферии размещена уплотнительная прокладка 8. На концах направляющих 2 и 3имеются упоры 9 и 10. Кроме того, на30направляющих 2 и 3 в верхней частивыполнены прорези 11 и 12. На нижнихполках направлжощих 2 и 3 образованы вырезы 13 для размещения роликов5 и б в закрытом положении контейнера, под которыми установлены упругие элементы 14, взаимодействующиечерез вырезы 13 с роликами 2,и 3.Контейнер работает следующим образом.4)Поворачивают зажимные элементы 7до выхода иэ зацепления с верхними полками направляющих 2 и...
Сменный контейнер
Номер патента: 1418202
Опубликовано: 23.08.1988
Авторы: Алексеев, Кирин, Мелентьев, Нестеров
МПК: B60P 3/00, B65D 88/12
...21 в Ог верстие 34 имеет прямоугольную форму, обеспечивающую вращение сектора 17 с хвостовиком 18 в горизонтальной плоскости и ограничение перемещения в поперечной вертикальной плоскости, Упоры могут бьгть выполнены любой известной конструкции.упоры 32 и 33 предназначены для ограничения перемещения секторов 17 механизмов в поперечной вертикальной плоскости 21 между положением принудительного хода створок 11 и 12 после выгрузки материала и положением Фиксации упомянутых створок, Хвостовики 18 секторов 17 также предназначены для проверки исправности механизмов.Контейнер работает следующим обгазом.В транспортном положении контейнера 1 (Фиг, 1) створки 11 и 12 поперечных перегородок 6 и заднего борта 7 зафиксированы Фиксаторами...
Упаковка для пищевых продуктов
Номер патента: 1421625
Опубликовано: 07.09.1988
МПК: B65D 1/12
Метки: пищевых, продуктов, упаковка
...схематическое Изображение упаковки.Упаковка представляет собой жестяную банку с цилиндрическим корпусом 1, разделенную по вертикали на две части 2 и 3. Нижняя часть 3 банки заполнена хладагентом, а в верхней части 2 размещено охлаждающее устройство, выполненное в виде змеевика 4, один конец которого выведен йа поверхность банки и снабжен крышкой 5, а другой - сообщен с нижней частью 3 банки.В качестве хладагента предполагается применение жидкого хлористого Этила, широко применяемого в медицине.В статическом положении крышка 5 герметически закрыта. Хладагент находится в нижней части 3 банки. Змеевик 4 заполнен насыщенными парами йладагента, упругость которых препятствует испарению хладагента и его поступлению в теплообменник.При...
Складной многооборотный ящик
Номер патента: 1421626
Опубликовано: 07.09.1988
Автор: Суворов
МПК: B65D 6/16, B65D 85/30
Метки: многооборотный, складной, ящик
...с проволочным днищем2 и шарнирно связанные в верхней части планками Э. По высоте ящика поярусно установлены горизонтальные решетки 4 и 5, шарнирно связанные сторцовыми стенками 1.и выполненныеиэ продольных 6 и поперечных 7 прутКов. фиксирующие элементы выполненыв виде распорных скоб 8, нижнейчастью шарнирно связанных с верхнейрешеткой 5, и подпружинены относительно нее пружинами 9. Верхняя частьКаждой скобы 8 выполнена крюкообраз-ной для зацепления с горизонтальнымипрутками торцовой стенки 1,Используют складной многооборотныйящик следующим образом,Стенки 1 ящика устанавливают вертикально, скобы 8 зацепляют за горизонтальные прутки торцовых стенок 1,Затем ящик загружают транспортируемыми предметами (бутылками), устанав 5ливая их...
Устройство для транспортировки и хранения изделий
Номер патента: 1421627
Опубликовано: 07.09.1988
Авторы: Сидорович, Чупахин, Шлосберг
МПК: B65D 21/06
Метки: транспортировки, хранения
...ручками крышки. В дне ящика 1 и боковых элементах 2 выполнены отверстия 6 для крепления перевозимых изделий при транспортировке и Формировании блоков при преобразовании контейнеров в стеллаж. Верхняя часть П-образной крышки 4 выполнена гофрированной для увеличения жесткос" ти, а в опорах 5 имеются отверстия для крепления крышки 4 к дну ящика 1 при транспортировке тары и для формирования блоков при преобразовании контейнеров в стеллаж.Преобразование контейнеров в стеллаж производится. следующим образом,С двух контейнеров снимаются крьпп О ки 4, ставятся на ребро и соединяются болтами 7, При этом образуется П -образная жесткая опора. Ящики со снятыми крышками 4 устанавливаются на образованную из крышек 4 опору 15 и скрепляются между...

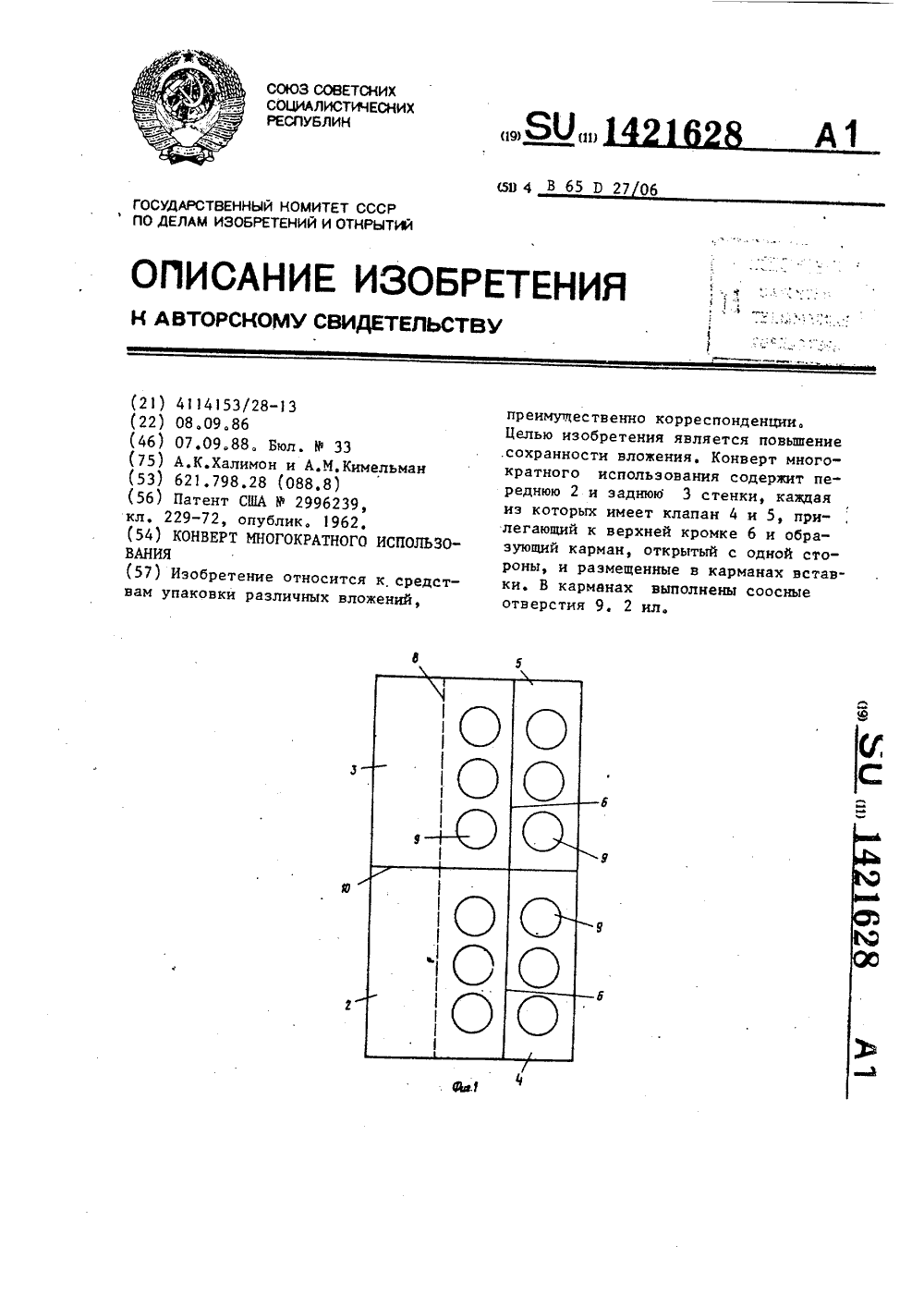

Конверт многократного использования
Номер патента: 1421628
Опубликовано: 07.09.1988
МПК: B65D 27/06
Метки: использования, конверт, многократного
...клапаны карманов 4 и 5. Затем - о линии сгиба 10 переднюю стенку 2 совмещают с задней стенкой 3. Нижняя кромка 11 25 сваривается, боковая кромка 12 также сваривается до границы 13 кармана. При этом с верхней стороны обеспечен доступ корреспонденции и почтовой карточки в конверт. Одна вставка по- ЗО мещается в карман, образованный на передней стенке, а вторая помещается в карман, образованный на задней стенке. После помещения корреспонденции в конверт отправитель может пос тавить оттиск своим личным штемпелем в одно иэ отверстий. При этом должно быть обеспечено надежное соединение обеих вставок между собой н четкий оттиск личного штемпеля отправителя, В два других отверстия должны быть поставлены оттиски предприятия связи отправителя и...
Натяжной замок
Номер патента: 1421629
Опубликовано: 07.09.1988
МПК: B65D 45/10
...может быть использовано вразличных отраслях народного хоэяйсва для. надежного соединения отдельных узлов между собой при наличиизначительной вибрации и ударных нагрузок и является,усовершенствовани"ем известного устройства по авт.св.У 1122574.Цель изобретения - упрощение экслуатации эа счет подпружинивания головки винта, расположенной в повороном стакане, что обеспечивает расши,рение переделов регулиравания затяжного усилия в замке,На фиг.1 изображен натяжной замок, продольный разрез; на фиг. 2 то же, вид спереди; на фиг. 3 - открытое положение замка; на фиг. 4 момент перехода через линию АА наибольшего натяга,Натяжной замок содержит П-образное основание 1, жестко закрепленное на одном из соединяемых узлов.Носи 2 основания...
Дренажная пробка
Номер патента: 1421630
Опубликовано: 07.09.1988
МПК: B65D 47/32
...предназначенных. для этого отверстий в пробке.Пробка состоит из цилиндрическогостержня с участкамии 2 резьбы,разделенные кольцевой проточкой 3. Стержень имеет головку 4 под ключ.В пробке выполнены два сообщающихся отверстия 5 и 6 на боковой поверхности стержня радиальное) под головкой 4 и со стороны, противоположной головке (осевое). Пробка ввинчена в дренажное отверстие 7 и уплотненапрокладкой 8.Дренажная пробка используется следующим образом,Дря стравливания иэ системы газаили жидкости. находящейся под давлением, с помощью ключа вывинчивают пробку до выхода из дренажного отверстия 7 радиального отверстия 5.Через это отверстие производитсясброс давления и частичный дренажрабочей среды. Для полного дренажапробка вывинчивается до участка...
Контейнер для материалов, выделяющих жидкость, подлежащую улавливанию
Номер патента: 1421631
Опубликовано: 07.09.1988
Авторы: Бабурко, Гурьянова, Костяная
МПК: B65D 81/38
Метки: выделяющих, жидкость, контейнер, подлежащую, улавливанию
...подъема контейнера,. выполненные например, в виде цапф 8, которые могут быть съемными или откидными. Камера 6 расположена под дном 5. Верхняя стенка 9 этой камеры выполнена с вогнутостью, которая обеспечивает сток жидкости в сторону отверстия входного патрубка 7. Патрубок выполнен гибким, гофрированным, а его длина не меньше расстояния от основания патрубка до ,.наиболее удаленной стенки камеры 6,Патрубок 7 снабжен поплавком 10 с противовесом 11. Назначение противовеса - удерживать поплавок в опре.посредством гибкого элемента к концупатрубка 7 и снабжен противовесом,а другие поплавки закреплены вдольпатрубка с охватом последнего снаружи. Поплавки при любых манипуляцияхс контейнером располагаются на поверхности жидкости и удерживают...
Вкладыш для упаковки наручных часов
Номер патента: 1421632
Опубликовано: 07.09.1988
Автор: Селиванова
МПК: B65D 85/40
Метки: вкладыш, наручных, упаковки, часов
...4 Изобретение относится к средствамФиксации наручных часов в футлярепри хранении, транспортировке и экспонировании. 5Целы ,изобретения - повьппение на"дехности Фиксации часов и зкономияматериала.На фиг.1 изображен вклацьпп для упаковки наручных часов; на фиг.2 - то 1 Оже, с часами в футляре,Вкладьпп для упаковки наручных часов содержит эластичную пластину 1,фиксаторы 2 трапецеидальной формыьВ пластине 1 по обе стороны от ее 15продольной оси выполнены трапецеидальные вырезы 3, соединенные прорезью 4ступенчатой формы, Вырезы 3 и прорези 4 образуют замковые элементы 5,размещенные на свободных концах фиксаОторов 2. Свободные концы фиксаторов 2направлены один навстречу другому.На каждом Фиксаторе 2 вдоль его продольной оси обраэована...
Саморазгружающийся контейнер
Номер патента: 1421633
Опубликовано: 07.09.1988
Авторы: Зюнькин, Мельниченко
МПК: B65D 88/54
Метки: контейнер, саморазгружающийся
...фиг.1 изображен саморазгружаю" 15щийся контейнер, установленный на приемную емкость; на фиг.2 - вид Анафиг.1.Саморазгружающийся контейнер содержит корпус из двух полуковшей 1, шарч 20нирно соединенных один с другим в.верхней части, и траверсу 2 с груэоэахватным элементом Э, закрепленную наосях шарниров корпуса. Саморазгружающийся.контейнер снабжен двумя опорны" 25ми пятами 4 и двумя парами стоек 5,шарнирно соединенными верхними конца"ми с полуковшами 1 корпуса, а нижними - с опорными пятами 4. Верхние концы стоек 5 размещены на боковых поверхностях полуковшей в стороны от линии стыка последних, Опорные пяты 4.могут иметь дугообразную форму при: разгрузке контейнера в приемную емкость например, в форме барабана б.Контейнер...
Бункерное устройство
Номер патента: 1421634
Опубликовано: 07.09.1988
Автор: Макарьян
МПК: B65D 88/66
Метки: бункерное
...оси.На чертеже приведена схема бункерного устройства.Бункерное устройство включает корйус 1 с впускным 2 и выпускным 3 от" .верстиями, шарнирно подвешенный наГоризонтальной оси 4, и раму 5 для 20крепления оси подвеса. Корпус бункеравыполнен с параллельными оси подвесакарманами б, размещенными на раэличных уровнях на противоположнви сторонах корпуса. На раме установлены амор"25тизаторы 9 для ограничения угла пово"анюта корпуса. Внутри корпуса на осиподвеса может быть установлен неподвижный ворошитель 10 в виде плоскихэлементов, ЗОБункерное устройстВо работает слеДУющим образом,В начале разгрузки бункер занимает положение, располагаясь вдоль оснОА так как центр тяжести полногобункера смещен в этом случае левеецентральной оси 00...
Затвор для введения измерительных приборов в паростерилизуемый аппарат
Номер патента: 1421635
Опубликовано: 07.09.1988
Авторы: Гамза, Мартыненко, Паровой, Тришкин, Чернов
МПК: B65D 90/54
Метки: аппарат, введения, затвор, измерительных, паростерилизуемый, приборов
...концентрации растворен"ного кислорода, установленный в выносной камере, состоящей из корпуса 2,выполненного в виде полого цилиндра снаружной резьбой на хвостовой части,скользящей перегородки 3, жестко сое 25диненной посредством тяг 4 с подвижной крышкой 5, ходовой гайки .6 с бортиком и воротом 7, упорных колец 8и 9 для преобразования вращательногодвижения гайки 6 в поступательное перемещение скользящей перегородки 3,ЗОприжимного трубчатого винта 10 дляфиксирования и уплотнения датчика 1 вскользящей перегородке 3, узла 11 уплотнения и уплотиительной втулки 12.Корпус 2 выносной камеры укреплен на фланце 13, вваренном в корпус аппарата 14. Выносная камера снабжена патрубками 15 и 16 для подачи и отводастерклизуемой среды и воздуха.....
Мешок для переноски в руке
Номер патента: 1422991
Опубликовано: 07.09.1988
Авторы: Геста, Йоханнес, Маркку, Матти, Эско
МПК: B65D 33/06
...отверстие б для захвата, Мешок снабжен усиливающей накладкой 7.ЗО Верхний участок 5 согнут по меньшей иере один раз и прикреплен к оболочкепосредством усиливающей накладки 7, которая покрывает по меньшей иере - часть поперечного шва 4, при этом усиливающая накладка 7 размещена на одной боковой стороне верхнего участ. ка 5, причем мешок в верхней части будет иметь пять толщин материала, усиливающая накладка 7 может быть размещена с каждой боковой стороны верхнего участка 5, при этом последний будет состоять из шести слоев . материала, Дно 3 имеет загрузочный клапан 8 для заполнения мешка сыпучими грузами.Иешки, предназначенные для сыпучих грузов в количествах порядка 25 кг, изготавливаются таким образом, что до крепления...
Устройство для заполнения контейнеров, предназначенных для выдачи текучего материала
Номер патента: 1422992
Опубликовано: 07.09.1988
Автор: Виктор
МПК: B65D 83/14
Метки: выдачи, заполнения, контейнеров, предназначенных, текучего
...и исключения загрязнения окружающей среды, оно снабжено емкостью для подачи воздуха, соединенной трубопроводом, имеющим Обратный клапан и вентиль, с заполняющей головкой,2, Устройство по п. 1, о т л ич а ю щ е е с я тем, что оно снабжено редуктором, установленным на трубопроводе, соединяющем емкость для подачи воздуха с заполняющей голов" кой.3, Устройство по и. 2, о т л ич а ю щ е е с я тем, что оно снабжено клапаном для регулирования дав- . ления установленным ва трубопроводе, соединяющем емкость для подачи воздуха с заполняющей головкой.ч, Устройство ,по и, 2 и 3, о тл и ч а ю щ е е с я тем, что оно снабжено дополнительными поршневыми дозаторами, соединенными трубопрово" дами, имеющими обратные клапаны, с заполняющей головкой....
Устройство для пакетирования грузов
Номер патента: 1423459
Опубликовано: 15.09.1988
Авторы: Пайкин, Ряузов, Черфас
МПК: B65D 6/16, B65D 61/00
Метки: грузов, пакетирования
...верхней плоскости11 каждой опорной балки 11 выполненапрорезь 12 для укладки стяжных элементов 3 в горизонтальном положенииво внутреннюю полость балки 1. Поверхности балок, соприкасающиеся сгрузом, снабжены амортизационнымипрокладками 13. Для подъема устройства с пакетом груза каждая прижимная балка 2 снабжена двумя строповочными петлями 14.Устройство для пакетирования грузов используют следующим образом.Две опорные балки 1 укладываютпараллельно друг другу на ровную го" 55ризонтальную площадку. Стяжные элементы 3 при этом откинуты наружу.После набора штабеля грузов на амор. тизационных прокладках 13 опорныхбалок на верх штабеля строго над ними укладывают прижимные балки 2.Стяжные элементы 3 поднимают в вертикальное положение,и заводят в...
Тара
Номер патента: 1423460
Опубликовано: 15.09.1988
Авторы: Виник, Дорофеев, Скрябин
МПК: B65D 88/42
Метки: тара
...прикепленных с помощью сварки к горлоине 2, упругий элемент 5 и запор" 25ый механизм, состоящий изоткидноготержня 6, имеющего цилиндрическуюоловку с центральным отверстием иобственно стержень, на которой йаезана резьба, осъ 7, проходящую чеез центральное отверстие стержня 6установленную аналогично оси 4 (нопротивоположной стороны горловины,также гайку 8, которая навернутана резьбовую часть откидного стержн,я 6,35фЗаливочная горловина выполненат 1 ак, что ее верхняя кромка наклонена в сторону крепления шарнира откщной крышкиТ ара эксплуатируется следующиморазом,Отк ную крьпцку 3, находящуюся в положении, показанном на фиг, 1 штрихпунктирной линией, поворачивают на оси 4 в направлении стрелки Б, При этом иэ-за указанного наклона...
Воронка
Номер патента: 1423461
Опубликовано: 15.09.1988
Авторы: Бельфер, Гандзюк, Загуральский
МПК: B65D 88/64
Метки: воронка
...У 1191370.Известная воронка содержит конусный корпус и расположенный под ним 10 цилиндрический канал, ось которогосмещена относительно оси корпуса, при этом внутри воронки в плоскости, проходящей через оси корпуса и цилиндрического канала, под углом 30- 15о70 к ним установлена с возможностью регулирования натяжения струна.Цель изобретения - ускорение процесса выгрузки влажных сыпучих материалов. 20На чертеже изображено предлагае" мое устройствоВоронка состоит из конического корпуса 1, цилиндрического канала 2, ось которого смещена относительно оси конуса корпуса, верхней дополнительной струны 3 и нижней струны 4, один конец которой закреплен у верх ней кромки канала 2, а другой соединен с регулировочним болтом 5, ввинченным в резьбовую...
Бункер для сыпучих материалов
Номер патента: 1423462
Опубликовано: 15.09.1988
МПК: B65D 88/68
...истечение материала это свидетельствует о том,что дальнейшее рыхление не требуется. Если при выключенном приводе 8поворота истечение прекращается, товыпуск без рыхления невозможен,Прекращение выпуска материалапри работе привода 8 поворота свидетельствует о том, что материалзавис выше зоны действия рыхлительного элемента. В этом случае, невключая привода 8 поворота, включают в работу привод лебедки 6, которая, наматывая гибкий вал 9 на барабан 12, начинает подъем рыхлительного элемента, Как только рыхлительный элемент достигает зоны, гдезавис материал, он приходит в соприкосновение с материалом и рыхление продолжается, Так, включая ивыключая лебедку 6, можно произвести рыхление материала на любой высоте бункера,При работе рыхлительного...
Бункерное устройство
Номер патента: 1423463
Опубликовано: 15.09.1988
Авторы: Камплицкий, Попов, Тройнин, Цыков
МПК: B65D 88/68
Метки: бункерное
...рабочего органа 2, С цельюдальнейшего уменьшения сил сопротивления рабочему органу 2, а значит,и увеличения силы воздействия на налипший на стенки корпуса 1 сыпучийматериал. рабочий орган 2 может бытьустановлен нижней стороной своей центральной части 7 на пяту 8, причемв центральной части 7 рабочего органа 2 выполнено углубление 9, а пята8 имеет стержень 10, форма свободногоконца которого соответствует формеуглубления 9, например, имеет иглообразную форму. Пята 8 контактируетс поверхностью сыпучего материала,в случае отсутствия которого падениепяты 8 исключается наличием съемного кольца 11.Бункерное устройство работает следующим образом,При разгрузке сыпучего материаларабочий орган 2 под действием своеймассы, которая ввиду его...
Железнодорожная цистерна для транспортировки затвердевающих жидкостей
Номер патента: 1423464
Опубликовано: 15.09.1988
Авторы: Берестовой, Боцман, Бубнов, Горбунов, Шатунова, Шкутов
МПК: B65D 88/74
Метки: железнодорожная, жидкостей, затвердевающих, транспортировки, цистерна
...разрез,Цистерна содержит котел 1 с пластина. и 2 на поверхности, омываемой нисходя (им потоком воздуха. Теплоизолируюц(ийожух 3 отделен от поверхности котла воз.ушной прослойкой 4. Между котлом и поерхностью кожуха установлены электронаревательные элементы 5 с наклоненным в стоону их выводов защитным экраном 6.оперечное сечение пластин 2 увеличиватся в сторону нагревательных элементов 5.1 а чертеже стрелками показаны нацрав, еция восходящего, менее плотного, и нисходяцего, более плотного, потоков воз, уха. 1 ри разогреве горячий воздух От элект Оцагрсвателей 5, нацравлеццыи экраном 6,одццмается цо левой стороне котла 1, а(хлаждсццый более плотный воздух, опусаясь вдоль поверхности котла, сцабжец Ой (ластццами 2, дополнительно...
Устройство для слива жидкостей из транспортной емкости
Номер патента: 1423465
Опубликовано: 15.09.1988
МПК: B65D 88/74
Метки: емкости, жидкостей, слива, транспортной
...клапан 20.Устройство для слива жидкости из транспортной емкости используют следующим образом.Приемный трубопровод опускают через горловину 5 в емкость, При погружении трубы в жидкость обратный клапан 9 поджимается пружиной 10 к нижнему торцу нагнетательного трубопровода 8 и закрывает его. В рабочем положении верхнюю часть 1 приемного трубопровода крышкой 4 устанавливают на горловину 5 и с помошью привода 7 герметично ее закрывают.В начале слива жидкости из транспортной емкости в ней создают избыгочное давление путем открытия клапана 14. Нагретая газообразная среда от источника давления поступает через пневмоклапан 13 в полость между нагнетательным трубопроводом 8 и нижней частью 2 приемного трубопровода, открывает обратный...
Емкость для легкоиспаряющейся жидкости
Номер патента: 1423466
Опубликовано: 15.09.1988
МПК: B65D 90/22
Метки: емкость, жидкости, легкоиспаряющейся
...цо формуле151. =: )/ Г+ 5 п,из фцльтровальной ткани, цяпример капрона, лавсана, фильтродцягоцали ц др с мийимальными размерами цорсшрсделяемыми 20 по формуле, (но не менее 5 к 5 микрон)(2)25 и с максимальными рязмерямц пор, Определяемыми по формулеМ )((3)где 1. - длина сетчатого патрубка, м;1), п - высота и длина емкости, м;- пло)цадь 1.й поры сетчатого патрубка, м;и - число пор сет 3 атого патрубка;Л, В - эмпирические коэффициенты; А=(1 - диаметр цор, м;Н - толщина нитей ткани, м;- кцнематическая вязкость жидкости,м/с;Я - расход жидкости, м/с;40 Лр - перепад лавленця при прохождениижидкости через сетчатый патрубок,Па;1 - число пор на единице площади, м".Длина сетчатого пятрубка определяетсяцо формуле (1).Например, при высоте...
Гидробак транспортного средства
Номер патента: 1425102
Опубликовано: 23.09.1988
Авторы: Абзалов, Беглова, Диметов, Лебедев, Фатрахманов
МПК: B60K 15/00, B65D 90/44
Метки: гидробак, средства, транспортного
...гидросистемы 4, а сверху этого корпуса подведены патрубки 22 и 23 для сообщения соответственно с жидкостной полстью 25 и газовой полостью 26 гидробка и дренажной линией 24.Гидробак работает следующим образом, При работе гидросистемы 4, когда распределитель находится в нейтральном псложении, рабочая жидкость из гидробака оводится патрубком 2 и подводится обратно через патрубок 3, В рабочих положениях распределителя поток рабочей жидкости от насоса поступает в одну из полостей исполнительного механизма, а из другой полости поступает в канал 21. Рабочая жидкость, выходя из сопел 20 ударяется о лопасти 17 барабана 16 и приводит его во вращение.Имеющиеся гранулы адсорбента 19 под действием центробежных сил прикасаются к перегородкам 18 и,...
Вибрационный питатель
Номер патента: 1426893
Опубликовано: 30.09.1988
Автор: Семенов
МПК: B65D 88/64
Метки: вибрационный, питатель
...прикреплена подвеска 16 из упругоэластичного материала,например, резины, прикрепленная своейверхней цастью к фланцу 17 бункера 18.Вибрационный питатель работает следующим образом.С помощью привода 10 через цепнуюпередацу 9 шибер 7 поворачивают в подшипниковых опорах 8 ло полного закрывания выпускного отверстия 3. Корпус 1 и бункер 18 заполняют сыпучим материалом и транспортируют любым известным способом к месту разгрузки.С помощью привода 10 через цепную передачу 9 шибер 7 в иолшипниковых опорах 8 поворацивают в заланное положение, например, когда выпускное отверстие 3 и проходная щель3 открыты пол Формула изобретения Вибрационный питатель, содержащий корпус с выпускным отверстием в нижней цасти, перекрываемым шиберным затвором,...
Замок для стяжек
Номер патента: 1428666
Опубликовано: 07.10.1988
Авторы: Смирнов, Шехтмейстер
МПК: B65D 63/00
...продольной оси и усеченным под малым углом к ее оси в виде неполного эллипса 2, с острыми внутренними кромками 3 торца и усеченного конца втулки 1, кроме того, втулка 1 выполнена с диаметром, большим диаметра рабочего элемента, выполненного в виде стержня 4 со стопорным крюком 5 на одном конце и присоединительным элемен том 6 на другом. Стержень 4 установлен внутри втулки 1 с возможностью поворота втулки под острым углом к оси стержня 4. На наружной поверхности усеченного конца втулки 1 прикреплен другой присоедини- тельный элемент 7 со стяжкой 8. Замок для стяжек работает следующимобразом.Втулка 1, прикрепленцая через присоединительный элемент 7 к одному концу стяжки 8, устанавливается усеченным концом через стопорный крюк 5 на стержень...
Контейнер
Номер патента: 1428667
Опубликовано: 07.10.1988
МПК: B65D 88/02
Метки: контейнер
...выполнен фиксатор 9. На угловых стойках 3 корпуса 1 приварены четыре направляющие щечки 10. Захватный элемент 2 для грузоподъемного механизма выполнен в виде прямоугольной рамы 11 с проушинами 12, через которые рама 11 при помощи четырех строп 13 соединена с грузовой серьгой 14. Размеры рамы 11 таковы, что она может свободно разместиться в горизонтальном положении во внутренней полости корпуса 1, однако ширина ее больше расстояния между внутренними сторонами балок 4 и 5 корпуса 1, поэтому рама может зайти внутрь корпуса и выйти наружу только в наклонном положении. Устройство работает следующим образом, Корпус 1 загружается до уровня А заготовками. Грузовая серьга 14 одевается на крюк грузоподъемного органа и рама 11 опускается на...
Саморазгружающийся контейнер для транспортирования сыпучих материалов
Номер патента: 1428668
Опубликовано: 07.10.1988
Авторы: Альперович, Бондарь
МПК: B65D 88/54
Метки: контейнер, саморазгружающийся, сыпучих, транспортирования
...емкость. При ослаблении натяжения тяг 11 под действием массы груза запорный конус открывает разгрузочное отверстие 3 и опускается до соприкосновения упора 8 с направляющей 7. Происходит выгрузка сыпучего материала из полости корпуса 1. При дальнейшем ослаблении натяжения тяг 11 под действием массы груза в трубе 4 раскрываются створки 9 днища и осуществляется выгрузка сыпучего материала из полой трубы 4, Опорожненный контейнер транспортируется к месту загрузки, где устанавливается на опорную поверхность.Саморазгружающийся контейнер для транспортирования сыпучих материалов содержит корпус 1 с загрузочным 2 и разгрузочным 3 отверстиями. Внутри корпуса 1 размещена полая труба 4 с полым запорным конусом 5 на нижнем конце. В загрузочном...
Контейнер для упаковки, транспортирования и хранения рулонных материалов
Номер патента: 1428669
Опубликовано: 07.10.1988
МПК: B65D 85/67
Метки: контейнер, рулонных, транспортирования, упаковки, хранения
...обручей, продольных трубчатых перемычек 2 15 связываюших пояса 1 между собой по боковой поверхности, и открытой сверху швеллерообразной направляющей 3, расположенной симметрично двум смежным с ней продольным перемычкам 2 и жестко связанной с поясами 1. Боковая поверхность корпуса о до продольных перемычек 2, смежных со швеллерообразной направляющей 3, закрыта сеткой 4, выполненной, например, из полипропиленного шпагата и соединенной с поясами 1 и продольными перемычками 2. 25Для фиксации рулонного материала, уложенного внутри корпуса, предусмотрена грузонесугцая гибкая лента 5, охватывающая швеллерообразную направляющую 3 и две смежных с ней продольные перемычки 2, которые расположены под углом не менее 90 ЗОРаботают с...
