B65D — Тара для хранения или транспортировки изделий и материалов, например мешки, бочки, бутылки, ящики, жестяные банки, коробки, корзины, стеклянные сосуды, баки и бункера, контейнеры; принадлежности, затворы, арматура к ним; упаковочные элементы ; упаковки
Открывающее устройство для упаковочной тары
Номер патента: 1364233
Опубликовано: 30.12.1987
МПК: B65D 41/42
Метки: открывающее, тары, упаковочной
...кромок 7 с основной частьюнижележащей полоски и имеет .формуязычка для захвата. Полоска 5 имеетотформованную часть 8. Загнутая частьрасположена над последней с зазором.Отформованная часть 8 вогнута в сторону тары и имеет размеры и форму,соответствующие размеру отверстия встенке тары.55Отформованная часть служит в качестве элемента для повторного закрывания и расположена в области свободной кромки 9 язычка для захвата. Линия 10 сгиба полоски проходит вдолькромки стенки тары.Открь 1 вающее устройство для упакоевочной тары используют следующим образом.Поскольку язычок для захвата лежитплоско на верхней части упаковочнойтары, то никакая часть язычка для захвата не выступает из верхней стенки 3, что способствует предотвращению случайного...
Упаковочная тара параллелепипедной формы
Номер патента: 1364234
Опубликовано: 30.12.1987
Автор: Ульф
МПК: B65D 5/70, B65D 85/72
Метки: параллелепипедной, тара, упаковочная, формы
...13 сжимаются один с дру гим, захватывается часть уплотнительного ребра 3, расположенная над треугольными участками 13 и отрываетсяуплотнительное ребро 3 вдоль линии17, после чего образуется разливноеотверстие 18.35Оторванную часть уплотнительногоребра 3 можно отогнуть назад (показано на фиг,2). В зависимости от жесткости и качества упаковочного ма териала, к разливному носику 4 потребуется приложить более или менеезначительное давление для приданияему правильной формы за счет отгибазадних частей двух треугольных участков 13 вперед от их исходного положения практически до уровня верхнейстенки 2 упаковочной тары. Отгиб упомянутых участков 13 осуществляетсяпутем сгибания упаковочного материала по линии 5 и 6 ослабленной прочности....
Контейнер для шкурок
Номер патента: 1364540
Опубликовано: 07.01.1988
Автор: Мардер
МПК: B65D 6/16
...шкурок 5 крайние рамки жестко закреплены на перекладинах 3, а средние - установлены с воз можностью перемещения вдоль перекладин 3Каждая рамка 4 снабжена двумя держателями б, выполненными в виде крючков, закрепленными на противоположных сторонах рамки 4, и ограничительной перегородкой 7, установленной посредством кронштейнов 8 с одной из сторон рамки 4 на расстоянии от нее. Рамка 4 снабжена также ограничителями 9. На стойках 2 в верхней части 30 закреплена ручка 10 для перемещения 1контейнера. Перекладины 3 и рамки 4 могут быть установлены в несколько ярусов по высоте.Используют контейнер для шкурок 35 следующим образом.Загрузку контейнера проводят с ниж. него яруса. Рамки 4 сдвигают до упо" ра к одной из крайних, жестко...
Тара для хранения, транспортирования и мойки деталей
Номер патента: 1364541
Опубликовано: 07.01.1988
Авторы: Арциховский, Безручко, Клюка, Павлюк, Сапунов
МПК: B65D 6/16
Метки: мойки, тара, транспортирования, хранения
...ремонтедвигателей, трансмиссий и других узлов и деталей автотракторной техникина всех участках технологическогопроцесса, и может бы использованона предприятиях, выпускающих вышеперечисленную продукцию.Целью изобретения является наиболве полное использование полезногообъема контейнера и транспортирование деталей различного типоразмера.На чертеже изображена предлагаемая тара, аксонометрия. 1 гТара состоит из вертикальных стоек 1, средств для крепления деталей,выполненных в виде крючков 2. Стойки1 попарно соединены решетками с горизонтальными рейками 3, а крючкиразмещены на последних с возможностью перемещения по ним. Каждая решетка выполнена вогнутой внутрь контейнера. Днище 4 тары имеет отверстиядля стекания моющего раствора и буртики...
Сборно-разборный ящик
Номер патента: 1364542
Опубликовано: 07.01.1988
Авторы: Анненков, Володин, Грошев, Мельник, Поливанный, Прохожев
МПК: B65D 6/24
Метки: сборно-разборный, ящик
...кромки взаимодействуют между собой образованиемзамковых соединений между элементами ящика. Сборно-разборный ящик снабжен закрепленными на торцовых стенках4 элементами 10 захвата, выполненными в виде профильных планок, концевыеучастки 11 и 12 которых отогнуты всторону боковых стенок 3 и охватывают их отогнутые кромки и прилег.;ющиек ним участки боковых стенок 3. Углыбоковых 3 и торцовых 4 стенок выполнены срезанными.Сборка ящика производится следующим образом.Дно 1 устанавливают на боковыестенки 3 так, чтобы отогнутые кромки6 боковых стенок 3 охватывали контактирующие поверхности отогнутых кромок 5 дна 1. Затем устанавливают торцовые стенки 4 таким образом, чтобыони отогнутыми кромками 9 охватываликонтактирующие поверхности...
Поддон из гофрированного картона
Номер патента: 1364543
Опубликовано: 07.01.1988
Авторы: Байбеков, Беспалов, Ларин, Михайлова
МПК: B65D 19/00
Метки: гофрированного, картона, поддон
...опор, поддона.На фиг. 1 изображен предлагаемыйподдон, общий вид; на фиг. 2 - складывающаяся опора; на фиг. 3 " опораподдона в сложенном виде; на фиг.4 - 1,поддон в сложенном виде,Поддон из многослойного картонаимеет плоское основание 1, прикреплен.ные к нему своими верхними полками 2складные прямоугольные коробчатые. 20опоры 3, размещенные по всей ширинеоснования поддона с промежутками. Вуглах 4 основания внутри коробчатойопоры 3 установлены распорки 5, выполненные за одно целое с прилегающими к ним верхними полками опоры.Каждая верхняя полка скреплена сплоским основанием. В середине основания коробчатой опоры с внутреннейстороны выполнена рилевка 6 с выпуклостью наружу. Чтобы сложить оорыподдона, необходимо нижнее...
Складной контейнер
Номер патента: 1364544
Опубликовано: 07.01.1988
Авторы: Котляр, Махонин, Учковский, Фрухтман
МПК: B65D 21/00
...контейнеров (фиг.4).Самопроизвольное выпадение фиксатора4 из стойки 7 исключается, так какв верхнем положении он упирается пе 2 О ремычкой 6 во внутреннее закруглениескобы 8.Изобретение относится к оборудованию для транспортировки и хранениягрузов, в частности к складным контейнерам, используемым для затаривания овощей и фруктов в многоярусныхштабелях,Цель изобретения - повышение надежности штабелирования контейнеровв сложенном виде.На фиг. 1 изображен складной контейнер, вид спереди, рабочее положение; на фиг, 2 - контейнер, уложенный в пакет; на фиг, 3 - соединениеверхнего и нижнего контейнеров вштабеле; на фиг. 4 - штабель контейнеров в сложенном виде.Контейнер состоит из днища 1 сопорными ножками 2, поворотных стенок 3 и...
Поддон
Номер патента: 1364545
Опубликовано: 07.01.1988
Автор: Харитонов
МПК: B65D 21/02
Метки: поддон
...роликах 7, смонтированных под основанием. Пружины 8 установлены на фиксаторе 3 и с однойстороны упираются во фланец 9 фиксаторов, а с другой - в упор 10, Поддонимеет ограничители 11, закрепленныена его основании 1 и препятствующиеповреждению вилами погрузчика всегопривода. В верхней части поддона надвух противоположных сторонах посередине установлены две пластины 12 сотверстиями для взаимодействия с фик- З 0саторами 3 вышестоящего в штабелеподдона.При взятии поддона из штабеля одна из вил погрузчика поворачиваетрычаг 4 в горизонтальной плоскости. 35При этом гибкие элементы 6 выводятпружинные фиксаторы 3 из отверстий в пластинах 12 нижестоящего поддона сжимая пружины 8.При установке поддона в штабель фиксация его происходит в...
Затвор для емкости
Номер патента: 1364546
Опубликовано: 07.01.1988
МПК: B65D 45/16
...по периметру крышки 1. Привод 2 соединен с захватами 5 посредством тяг 8, а каждыйзахват 5 соединен с другим захватамипосредством дополнительных тяг 9, распорные элементы 10 попарно установлены на одном из концов каждой основнойтяги 8, причем один из распорн.х эле- З 0ментов 10 шарнирно соединен с выступом 7, а другой - с захватом 5,Затвор для емкости работает следующим образомДля открывания емкости привод 2перемещается вертикально вверх и через основные тяги 8 воздействует нараспорные элементы 10, которые складываются, в результате подпружиненныезахваты 5 замков 4 спускаются и за 40счет взаимодействия упоров 6 с выступами 7 отводятся в стороны, Крьппкаосвобождается от горловины емкости. Для закрывания емкости привод 2...
Устройство для обвязки предметов
Номер патента: 1364547
Опубликовано: 07.01.1988
Авторы: Годин, Лукиянчук, Миклашевский, Тепляков
МПК: B65D 63/00
...Москва, Ж, Раушская наб., д, 4/5Производственно-полиграфическое предприятие, гУжгород, ул. Проектная, 4 1 13645Изобретение относится к упаковыванию и предназначено преимущественно для фиксирования обводочных лент, применяемых для обвязки различных предметов при их пакетировании для хранения и транспортировки.Целью изобретения является увеличение надежности обвязки за счет двойного крепления концов обвязочной 10. металлической ленты.На фиг. 1 изображен обвязочный элемент; на фиг. 2 - замок, аксонометрия.Устройство для обвязки предметов 1. состоит из отрезка металлической ленты 1 и замка 2. Замок 2 выполнен в виде прямоугольной пластины 3 с отбортовками на двух ее противоположных сторонах. Каждая отбортовка состоит 20 из двух...
Амортизирующая прокладка
Номер патента: 1364548
Опубликовано: 07.01.1988
Авторы: Александров, Емельянов, Кудряшов
МПК: B65D 81/02
Метки: амортизирующая, прокладка
...с опирающимся на его внутренние стенки вкладышем 2, выполненные из пластин 3 листового материала, изогнутых по линиям 4 перегиба. Корпус 1 и вкладьпп 2 имеют форму шестигранника с двумя расположенными на противоположных ребрах наружными пол- ками 5 и 6 соответственно. Грани 7 48 2хбдит изгиб, силы упругости смягчают удар. При значиетльной силе инерции Р грани 10 и 7 изгибаютея до своего предела, материал амортизирующей прокладки работает на сжатие, смягчая удар. После прекращения действия удара за счет сил упругости амортизирующая прокладка принимает свою первоначальную форму и размеры. Изменяя материал, геометрические размеры амортизирующей прокладки, можно достигнуть требуемой жесткости для определенной массы иэделия.На основе...
Контейнер для изделий кольцевой формы
Номер патента: 1364549
Опубликовано: 07.01.1988
Авторы: Лановейчик, Накостенко, Науменко, Полуляхов
МПК: B65D 85/02, B65D 85/671
Метки: кольцевой, контейнер, формы
...из нижней 3,промежуточных 4 и верхней 5 секций.Всего секций несколько, напримершесть, все они выполнены цилиндрической формы.Наружный размер крышки таков, чтопри сборке он позволяет ободу охватывать все секции внутренней стенкии тем самым предохранять их от выпадания из собранного контейнера, Сек 549 25установки одной секции на другую. ции внутренней стенки являются быстросъемными. Секция 5 в верхней части имеет поперечину 6 с центральным отверстием, через которое продеваетсяшпилька для крепления при помощи крьппки 2 роликов материала на поддоне. Секции 3 и 4 имеют в верхнейчасти кольцевой паз, а в нижней части секций 5 и 4 выполнена цилиндричес.кая проточка, предназначенная для Промежуточные секции 4 взаимозаменяемы. Каждая иэ...
Складной стоечный поддон для стержнеобразных изделий
Номер патента: 1364550
Опубликовано: 07.01.1988
Авторы: Боголепов, Борян, Эпельман
МПК: B65D 19/00, B65D 85/20
Метки: поддон, складной, стержнеобразных, стоечный
...2 могут устанавливаться с возможностью горизонтального перемещения (аналогично стойкам 3).Поддон работает следующим образом.Загружаемые изделия 15 (например, ролики ленточных конвейеров опускают одновременно одним концом в стойки 2, а другим - в стойки 3. При этом ограничители 14 одностороннего действия пропускают изделия 15 только в одном направлении (вниз) и препятствуют свободному возврату изделий 15 вверх (при принудительном ручном утапливании ограничителей 14 такой возврат возможен), Изделия 15, опускаясь вниз, укладываются на плечо3 13645коромысла 7 фиксатора 6, предварительно застопоренного толкателями 9,при этом изделия 15 направляются иограничиваются вертикальными кромка 5ми 5 стоек 2 и 3. После полной загрузки поддоны...
Контейнер для пакета длинномерных изделий
Номер патента: 1364551
Опубликовано: 07.01.1988
Авторы: Волков, Могилевцев, Мустаев, Посякин
МПК: B65D 85/20
Метки: длинномерных, контейнер, пакета
...видегоризонтальной балки 3, жестко соединенной со стойками 4, расположеннымиПО концам балки 3. Стойки 4 по сечению соответствуют полым отверстиям 30в стойках 2 с возможностью свободногоперемещения в них. С внутренней стороны контейнера полые стойки 2 имеютпо всей высоте вертикальные прорези5, а на верхней стороне - зубчатыйфиксатор 6 с рукояткой 7 и защелками 8 сверху и снизу каждой стойки2 для фиксации рукоятки 7, На внешних сторонах стоек 4 П-Образнойнакладки имеются зубчатые рейки 9. 40Зубчатый Фиксатор 6 (фиг,З) размещен на внешней стороне стойки 2несущей рамы и содержит корпус 10,два поворотных валика 11 с ведомымизубчатыми шестернями 12, находящимися в зацеплении с ведущей шестерней13 соответственно сверху и снизу.Иа терня 13...
Упаковка для лампы накаливания
Номер патента: 1364552
Опубликовано: 07.01.1988
Автор: Негриенко
МПК: B65D 85/42
Метки: лампы, накаливания, упаковка
...гибкой заготовки, состоящей из двух одинаковых частей 1 и 2 с линиями 3 перегиба, совпадающими с продольной осью симметрии частей 1 и 2 заготовки. Кромки заготовки соединены с образованием проемов 4 и 5 в торцах упаковки. При этом длина 1 верхней кромки 6 каждой части 1 и 2 превышает длину 1 ее нижней кромки 1, Упаковка имеет форму двух усеченных пирамид 8 и 9, соединенных большими основаниями. Упаковка может быть снабжена хвостовиком 10 в форме призмы, предназна" ченной для размещения цоколя лампы. Заготовка может быть выполнена.из двухслойного гофрированного картона, Части 1 и 2 заготовки соединены посредством клеящей ленты 11, представляющей собой, например, бумажную лен туфШирина 1 каждой части заготовки на участках, формирующих...
Контейнер для бесподдонного транспортирования кирпича
Номер патента: 1364553
Опубликовано: 07.01.1988
Автор: Давыдко
МПК: B65D 85/46
Метки: бесподдонного, кирпича, контейнер, транспортирования
...У 8, сваренных между собойкосынками 10 и поставленных на ребро,что соответствует высоте нижнего ря"да кирпича. На нижних краях торцовыхстенок 3 и 4 смонтированы подвижныестяжные элементы в виде стержней 11.Стержни изготавливают из стальногопрутка30 мм, на концах нарезаютрезьбу и наживляют гайки. Стержнивставляют во втулки (не показаны),которые приваривают к нижней частинаружной стороны торцовых стенок 3и 4. Торцовая стенка 4 выполненасъемной, На боковых стенках 1 и 2прикреплены с помощью сварки скобы12, а на торцовых стенках 3 и 4 -проушины 13,Контейнер используетсяследующимобразом.Траверсу 7 с прикрепленными кней стенками 1 - 3 подвешивают к крюку крана (не показан) и подводят кпакету 14 кирпича в поперечном к вагонетке 15...
Плавающее покрытие резервуара для хранения нефтепродуктов
Номер патента: 1364554
Опубликовано: 07.01.1988
Автор: Сиразетдинов
МПК: B65D 88/38
Метки: нефтепродуктов, плавающее, покрытие, резервуара, хранения
...12 камеры 10, Количество сливных патрубков в зависимости от диаметра резервуара и принимаемого расхода откачки продукта из резервуараможет быть принято равным одному,двум или больше. Если количество 40сливных патрубков больше одного,то они могут быть установлены или водном кольцевом коробе или в нескольких смежных кольцевых коробах.Длины опорных стоек 2 принимаются с таким расчетом, чтобы при нахождении плавающего покрытия на опорных стойках его днище 1 имело определенный (данный) уклон в сторонусливных патрубков, Сливные патрубкиустанавливаются в направлении радиуса, перпендикулярного к линии расположения направляющих стоек 16.Открывание и закрывание сливного патрубка осуществляется за счет воздействия на его запорный...
Бункер для трудносыпучего материала
Номер патента: 1364555
Опубликовано: 07.01.1988
МПК: B65D 88/58
Метки: бункер, трудносыпучего
...повышение производительности выгрузки бункера эа счет интенсиФикации истечения материала.Выполнение бункера составным из нескольких секций, шарнирно связанных с опорной рамой и связанных между собой посредством роликов, позволяет обеспечить горизонтальные возвратно-поступательные и колебательные движения корпуса бункера.На Фиг,1 изображен схематически бункер, общий вид; на Фиг,2 - схема взаимодействия секций бункера,Бункер содержит корпус, состоящий из секций 1 - 3, соединенных между собой и размещенных с перекрытием одна над другой. Секции имеют наклонные стенки, Бункер содержит опорные рамы 4, к которым верхняя и нижняя секции прикреплены с помощью шарниров 5 и 6, а средняя секция 2 опира. ется посредством катков 7, смонтирована с...
Бункер для сыпучих материалов
Номер патента: 1364556
Опубликовано: 07.01.1988
Авторы: Громович, Пугачева, Тройнов
МПК: B65D 88/68
...фиг,1 схематично изображенбункер; на фиг.2 в , то же, вид сверху (без конуса).Бункер для сыпучих материаловвключает корпус 1,с расположеннымив его нижней части выгруэным механизмом 2, разгрузочным окном 3 иразгрузочным приспособлением, выполненным в виде шнекового питателя 4,Разгрузочный механизм 2 снабжен конусом 5 с обечайкой б, установленными неподвижно на вертикальном. валу 7 на подшипнике 8 с втулкой 9,при этом внутри конуса 5 закреплендиск 10, вращающийсяна валу 7, на поверхности которого установлены пневмоцилиндры 11 с толкателямн 12, соединенными гибкими тяговыми органами,1например цепями 13, со смонтированными на осях 14 звездочками 15 и ло"пастями 16, при этом последние установлены с возможностью поворотагоризонтальной...
Бункер для сыпучих материалов
Номер патента: 1364557
Опубликовано: 07.01.1988
Автор: Канунников
МПК: B65D 88/68
...цепи,Бункер работает следующим образом.Конус 4, закрывающий выпускноеотверстие, поднимается в верхнее рабочее положение и открывает отверстие 2. При этом гибкие элементы 7и 8, попарно закрепленные на однойобразующей конуса, а другими концамизакрепленные по внутреннему периметру бункера, проворачивают конус 4относительно вертикальной оси и раэрыхляют сыпучий материал как у стенок, так и в центральной части бункера. Материал поступает к выпускному отверстию и начинает высыпаться иэ бункера.В верхнем рабочем положении конуса 4 гибкие элементы 8 приподнимаютнижнюю часть эластичной обечайкй сналипшим слоем сыпучего материала,который вследствие деформации обечайки 6 отрывается от поверхности последней.В случае образования в...
Емкость для сыпучих материалов
Номер патента: 1364558
Опубликовано: 07.01.1988
МПК: B65D 88/70
...корпус 1 со сферической крышкой 2 и конической воронкой 3, Крьцпка 2 снабжена загрузочным люком 4, а воронка 3 - разгрузочным патрубком 5 и аэроднищем 6, 30 Верхняя крышка емкости снабжена не менее, чем тремя штуцерами 7 для под.вода сжатого воздуха, установленными равномерно по окружности, На штуцерах внутри емкости смонтированы с возможностью вращения эавихрители 8 воздушного потока. Оси вращения завихрителей могут быть расположены перпендикулярно к поверхности крышки 2, Аэроднище 6 содержит систему 40 сопел для сжатого воздуха, подводимого по воздуховоду 9, Сжатый воздух дпя обдува крышки подают через воздуховод 10 и кольцевой трубопровод11,Емкость для сыпучих материалов работает следующим образом.Материал загружают в корпус 1...
Секционный контейнер
Номер патента: 1364559
Опубликовано: 07.01.1988
Авторы: Богуславский, Комель, Кузнецов, Околелов, Синицкий, Солуянов
МПК: B65D 90/00
Метки: контейнер, секционный
...соединены между собой створки продольной перегородки,Зазор Б между крышкой 4 и перегородками 5 и 6 меньше глубины захода пальцев 7 в отверстия 8 для предотв-. ращения самопроизвольного выхода пальцев 7 иэ отверстий при транспортировании контейнера, В шарнирном креплении перегородок 5 и 6 к стенкам 2 оси 13 установлены на торцах перегородок (Фиг.5), прн этом осив нижней части перегородок длиннеепальцев 7 на величину К,Секционный контейнер работаетследующим образом,При перевозке двух типов длинномерных грузов контейнер разделяют надве секции продольной перегородкой5Для этого приподнимают створкиперегородкй до выхода пальцев 7 изотверстий 8, раскрывают створки досовпадения пальцев 7 с отверстиями8 в центральной части дна 3,...
Тара
Номер патента: 1366447
Опубликовано: 15.01.1988
Автор: Абросимов
МПК: B65D 21/00, B65D 6/00
Метки: тара
...тары, а их высота меньше высоты тары на глубину опорно-фиксирующих гнезд 3.Дополнительные выступы 5 и 6 выполнены разной ширины для удобстваштабелирования тары.Опорно-фиксирующие гнезда 3 образованы в верхней части выступов 4-6.С внешней стороны тары дополнительныевыступы 5 и 6 снабжены внешней стенкой 7 и дном 8 для образования карманов 9 для документации.Внешняя стенка 7 может быть выполнена ниже уровня дна 8 для образования ручки, а в дне 8 могут бытьвыполнены отверстия 10 для обвязочного элемента 11, например обвязочной проволоки. Тара снабжена такжеотбортовкой 12 в верхней части стенок 2.Тару используют следующим образом.Тару заполняют н устанавливаютв штабель, При этом под большим карманом 9 вышестоящей тары...
Многооборотная складная тара
Номер патента: 1366448
Опубликовано: 15.01.1988
Автор: Тишко
МПК: B65D 6/18
Метки: многооборотная, складная, тара
...по форме выступов 8, которыепредотвращают выпадание планок 9 израм 3 стенок и крышки.10 Предлагаемая конструкция многооборотной складной тары проста конструктивно и в сборке, более технологична и ремонтоспособна, металлоемкость тары снижена. На фиг.1 схематически изображена многооборотная складная тара, вид сверху; на фиг.2 - угловое соединение стенок, изометрия; на фиг,3 сечение А-А на фиг. 1; на фиг,4 - планка с выступом. 1 Г Формула изобретения Многооборотная складная тара содержит крышку 1, четыре стенки 2, состоящие из рам 3, выполненных из трех швеллеров 4 с образованием П-образной формы, открытой с одной боковой стороны, шарниров 5, соединяющих стенки и кРышку с одной из стенок, содержащих ось 6, и две планки 7 с выступами 8,...
Поддон
Номер патента: 1366449
Опубликовано: 15.01.1988
Авторы: Маслаков, Прудников, Чернов
МПК: B65D 19/00
Метки: поддон
...газовыхбаллонов,5Цель изобретения - повышение удобства и надежности эксплуатации прискладировании поддонов.На фиг. 1 схематически изображенподдон с. транспортируемыми изделиями, 10вид сверху; на фиг. 2 - разрез А-А нафиг. 1.Поддон содержит основание 1 и укрепленную на нем вертикальную стойку 2со строповочным элементом 3. Основание 1 поддона имеет форму круга, поокружности которого выполнены четыреравноудаленных одно от другого сегментных углубления 4 и 5. Два противоположных сегментных углубления 4образованы в верхней части основа":.ния 1 поддона, а два других углубления 5 - в нижней его части, Высота Ьуглублений 4 и 5 больше половины высоты Н основания 1, а радиус К кривизны углублений 4 и 5 равен радиусуК основания 1.Поддон...
Коробка для порошкообразных материалов
Номер патента: 1366450
Опубликовано: 15.01.1988
Автор: Загребельный
МПК: B65D 25/52
Метки: коробка, порошкообразных
...соединения боковых стенокс дном 1 и крышкой 2,Внутри коробки расположено приспособление 9 для дозирования, выполненное из одного отрезка .картона в формеленты, шириной, равной ширине торцовой стенки коробки.Линии гиба ленты расположены так,что дозировочное устройство по всейвысоте коробки образует горизонтальные мерные отсеки, каждый из которыхограничен лентой с четырех сторонмежду двумя боковыми стенками 3 и 4.Приспособление 9 для дозирования,образованное лентой, как показано нафиг. 2, состоит из нижней диафрагмы10, промежуточных диафрагм 11, верхней диафрагмы 12, верхнего конца 13ленты, стенок 14 и нижнего конца 15ленты. З 5 формула изобретения Коробка для порошкообразных материалов, снабженная приспособлением для дозирования, о т л и...
Устройство для слива к топливному баку транспортного средства
Номер патента: 1366451
Опубликовано: 15.01.1988
МПК: B60K 15/02, B65D 47/26
Метки: баку, слива, средства, топливному, транспортного
...топливного бака 8 топливо через отверстия 13 и 14, полости 6 и 7, отверстия 15 - 17 посФупает во внутреннюю полость 20 сливного устройства. Воздух из полости 20 устройства вытесняется через отверстия 15 и 18 (при повьппении уровня топлива только через отверстие 18), полости 6 и 7 (при повышении уровня топлива только через полость 6), отверстия 13 и 14 (при повышении уровня топлива только через отверстие 13) в топливный бак, Вытеснение воздуха топливом будет происходить до тех пор, пока уровень топлива не превысит верхней кромки отверстия 18. В устройстве после этого будет находиться воздух только в полости 19 герметичной полой крышки 2, соединенной посредством отверстий 3 с полостью 20 устройства, давление воздуха в полости 19 при...
Способ упаковки сыпучего или вязкого материала
Номер патента: 1366452
Опубликовано: 15.01.1988
Автор: Улюкин
МПК: B65D 77/06, B65D 81/00
Метки: вязкого, сыпучего, упаковки
...к способу упаковки сыпучих и вязких материалов в мешок, вложенныйв тару.Целью .изобретения является расширение функциональных возможностей.На фиг.1 изображена тара с вложенным в нее мешком, края мешка расправлены; на фиг.2 - то же, края мешка, завернуты на тару; на фиг.3 - то же,мешок заполнен материалом, на внутренние его края наложена накладка,Способ осуществляют следующимобразом,открыткою жесткую тару 1 вкладытс меюк 2, например из термоЖ "пл тичнои пленки. Мешок выполнен поФ фьАлине Кйльше высоты тары и выступающие из уары края мешка 2 расширяютсяф кдрФс 3", Перед загрузкой выступающиеиз тары края мешка 2 заворачиваютсярай стенки тары. После загрузки длягерметизации мешка 2. на внутреннююповерхность выступающей из тары части мешка...
Упаковка для хрупких предметов
Номер патента: 1366453
Опубликовано: 15.01.1988
Автор: Гришаев
МПК: B65D 85/42
Метки: предметов, упаковка, хрупких

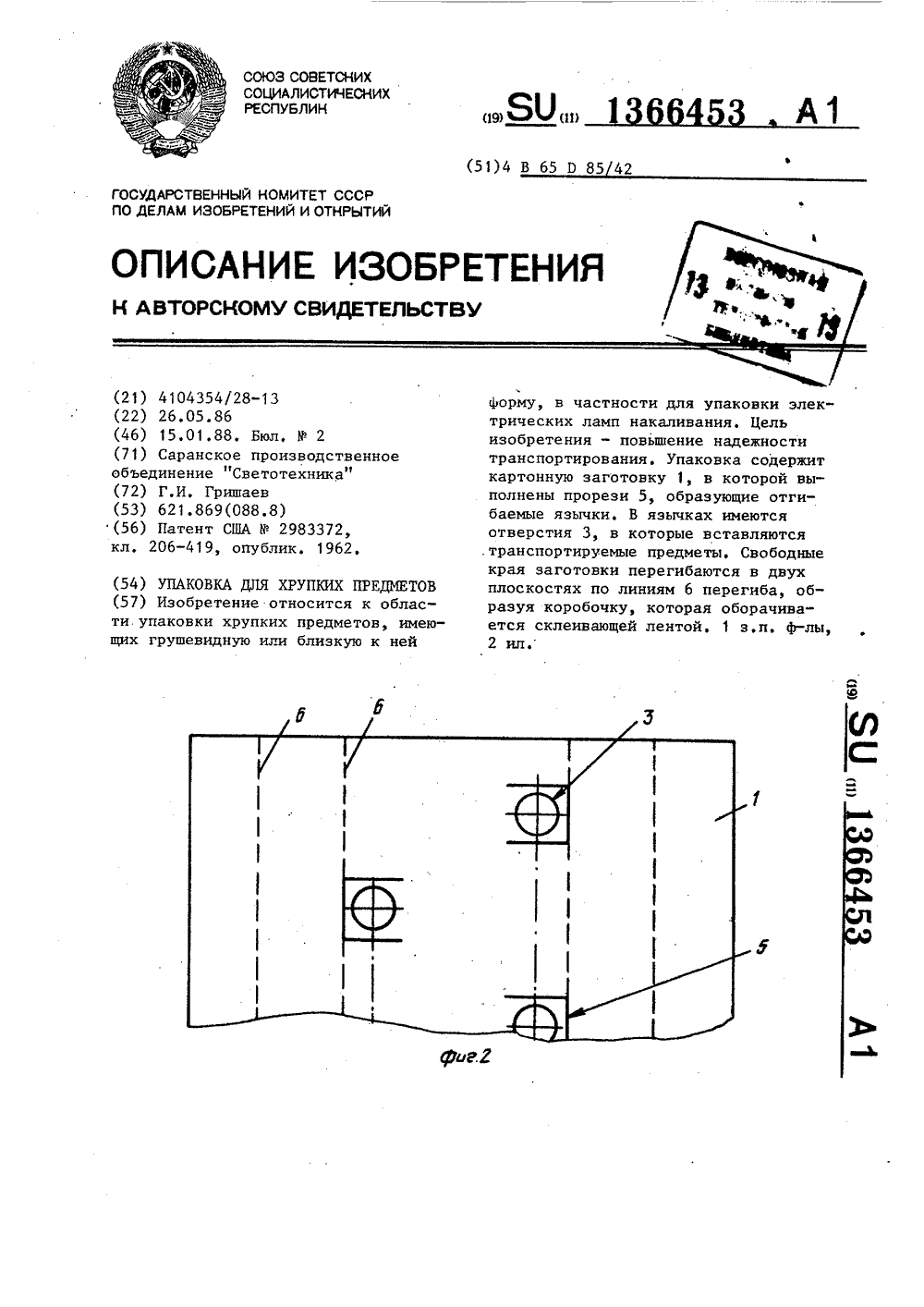

...грушевидную или близкую к ней форму, и можетбыть использовано, в часлности, дляупаковки электрических ламп накаливания.,Цель изобретения - повышение надежности транспортирования хрупкихпредметов,Э10На фиг. 1 схемаФически изображенаупаковка в сборе, вертикальный разрез; на фиг, Ф - то же, в развернутом виде,Упаковка содержит картонную заготовку 1 и лампы Ф, вставленные в круглые отверстия 3 отгибаемых язычков 4,образованные П-образными прорезями 5.Свободные кромки соседних рядовпрорезей 5 направлены в противоположные стороны к краям картонной заготовки, У каждого края выполнены параллельные линии 6 перегиба, причем одна из них проходит через прорези 5,образующие свободные. кромки ряда отгибаемых язычков 4. Лампы 2 цоколем вставляются в...
Контейнер для легкоповреждаемой сельскохозяйственной продукции
Номер патента: 1366454
Опубликовано: 15.01.1988
Автор: Жернаков
МПК: B65D 88/16
Метки: контейнер, легкоповреждаемой, продукции, сельскохозяйственной
...располагается полунавеснаяплатформа для контейнера. На плат-.форме имеется устройство с грузоэахватными элементами, с помощью которыхзахватываются строповочные элементы3 контейнера. Контейнер можно применять также для загрузки продукции насортировальных пунктах из загрузочных бункеров.Загрузку контейнера осуществляютследующим образом.Контейнер подвешивается за верхниестроповочные элементы 3 путем их захвата грузозахватными элементами. Открывается запорное устройство 8,крышка 4 откидывается в сторону нашарнире 7, Продукция, например клубникартофеля, по транспортеру или избункера загружается в сетчатый вкладыш 6. Под действием силы тяжести загружаемого картофеля пружина 1 растягивается и днище 2 контейнера плавно опускается. Высота...
