Разъемная тара

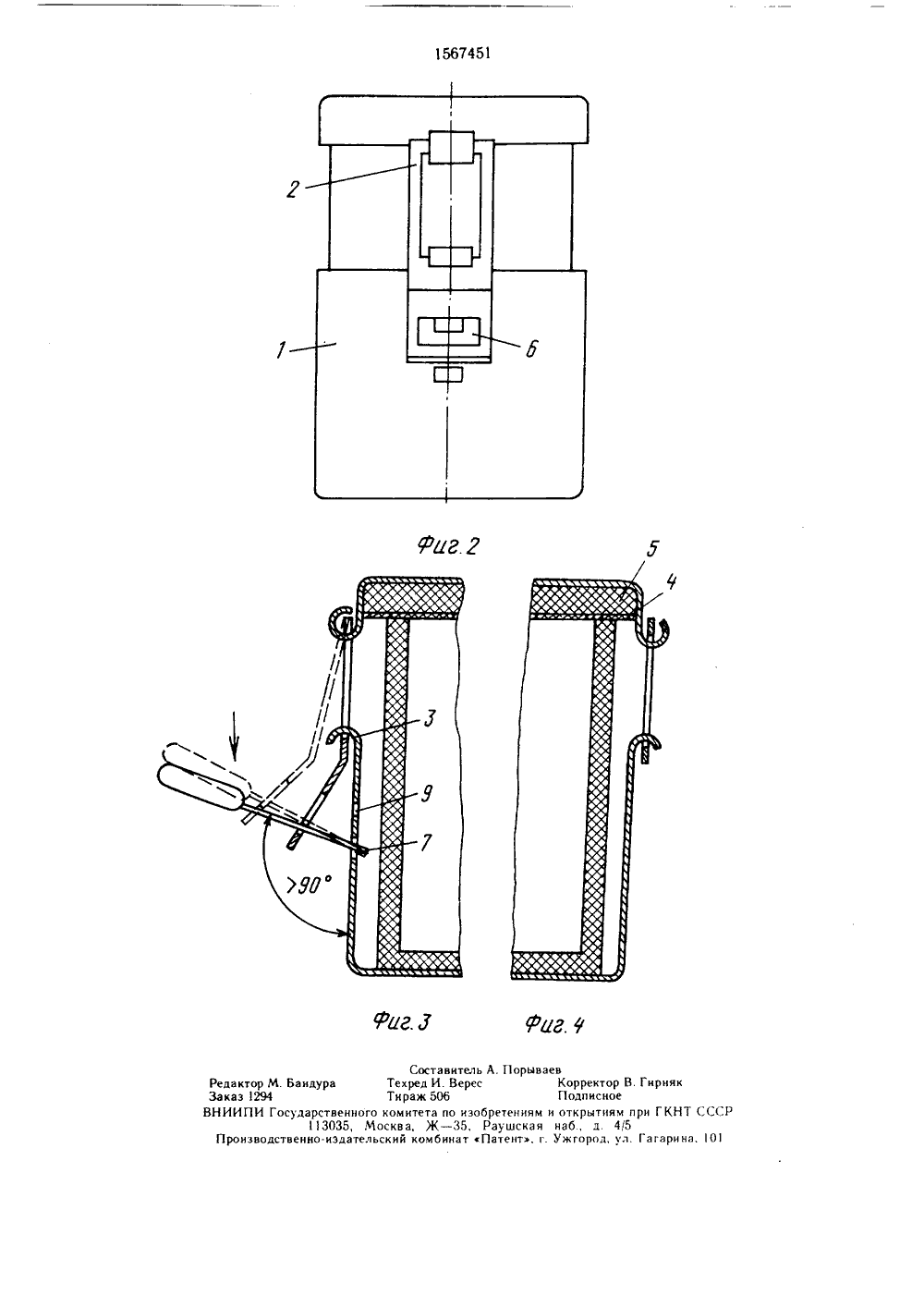

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ОПИСАНИЕ ИЗОБРЕТ бъединени ев СССР978. ры- ро- реплотно за транспорт Целью изо трукции т ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР А ВТОРСКОМУ СВИДЕТЕЛЬСТ(57) Изобретение относится кваемой таре для хранения ивания емкостей с продуктом.тения является упрощение кон(51) 5 В 65 Р 6/20, 43/02 и повышение надежности ее запирания. Для закрывания тары ключ 7 вводят в отверстие 6 серьги и выемку 9 нижней части корпуса под углом меньше 90 к плоскости размещения выемок, нажимают на ключ вниз до попадания крючка 3 в верхнее отверстие серьги. Амортизирующая прокладка 5 обеспечивает зажатие емкости с продуктом в корпусе, а прокладка 4 обеспечивает герметичность емкости. Для открывания тары ключ 7 вставляют в отверстие 6 серьги и выемку 8 нижней части корпуса под углом больше 90, надавливают на ключ и выводят верхнее отверстие серьги из зацепления с крючком 3, 1 з. п. ф-лы, 4 ил.5 1 О 15 20 Формула изобретения 25 30 35 40 3Изобретение относится к таре - упаков. ке, а именно к плотно закрываемой таре для хранения и транспортирования емкостей с продуктом.Целью изобретения является упрощение конструкции тары и повышение надежности ее запирания.Выполнение тары, содержащей корпус, состоящий из двух частей, на одной из которых шарнирно установлена серьга, а на другой закреплен крючок, упругую вставку и ключ, причем на серьге выполнено отверстие под ключ, а на боковой поверхности части корпуса под крючком - выемки, одна из которых расположена ниже нижнего края отверстия в серьге для размещения ключа под углом более 90 к плоскости расположения выемок при открывании тары, а другая между нижней и верхней кромками отверстия в серьге для размещения ключа под углом меньше 90 к плоскости расположения выемок при закрывании тары, при этом уп. ругая прокладка выполнена комбинированной из материалов, имеющих различную степень упругости, материал, имеющий большую степень упругости, прилегает к уплотняемым поверхностям частей тары, позволяет упростить конструкцию запирающего приспособления тары и повысить надежность ее запирания.На фиг. 1 представлена тара в момент закрытия; на фиг. 2 - то же, вид сбоку; на фиг. 3 - тара в момент ее открывания; на фиг. 4 - задняя часть тары с серьгой Разъемная тара содержит корпус 1, со стоящий из двух частей, на одной из ксторых шарнирно установлена серьга 2. а на другой закреплен крючок 3, упругую прокладку, которая может быть выполнена из материалов с различной степенью упругости, при. чем материал (4), имсощий большую степень упругости, при,н гает к уплотняемым поверхностям частей тары. а материал (5 с меньшей степенью упругети прилегает к верхней части тары.На серьге 2 вышлнено юсвсрстис 6 под ключ 7, а на боковой нове хнти части кор пусапод крючком 3 выемки, выемка 8 расположена ниже пиж края сткерстия 6 в серьге 2 для размещения ключа 7 под углом больше 90 к плоскости расположения выемок при открывании тары, а выемки 9 - между нижней и верхней кромками отверстия в серьге для размещения ключа под углом меньше 90 к плоскости расположения выемок при закрывании тары,Для закрывания тары ключ 7 вводят в отверстие 6 серьги 2 и выемку 9 нижней части корпуса 1 под углом меньше 90 к плоскости расположения выемок, принимают на ключ вниз до попадания крючка 3 в верхнее отверстие серьги 2. Амортизирующая прокладка 5 обеспечивает зажатие емкостей с продуктом в корпусе 1, а герметизирующая прокладка 4 обеспечивает герметичность емкости с продуктом.Для открывания тары ключ 7 вставляют в отверстие 6 серьги 2 и выемку 8 нижней части корпуса под углом больше 90, надавливают на ключ и выводят верхнее отверстие серьги 2 из зацепления с крючком 3. 1. Разъемная тара, содержащая корпус, состоящий из двух частей, на одной из которых шарнирно установлена серьга, а на другой закреплен крючок, упругую прокладку и ключ, отличающаяся тем, что, с целью упрощения конструкции тары и повышения надежности запирания, на серьге выполвено отверстие под ключ, а на боковой поверхности части корпуса под крючком выполнены выемки, одна из которых расположена ниже нижнего края отверстия в серьге для размещения ключа под углом больше 90 к плоскости расположения выемок при открывании тары, а другая - между нижней и верхней кромками отверстия в серьге для размещения ключа под углом меньше 90 к плоскости расположения выемок при закрывании тары.2. Тара по п. 1, отличающаяся тем, что упругая прокладка выполнена комбинированной из материалов, имеющих различную степень упругости, при этом материал, имеющий большую степень упругости, прилегает к уплотняем ым поверхностям частей тары.ня КНТ СС Гагарина, 1 О Редактор М. БандураЗаказ 1294ВНИИПИ Государстве1303Производственно.изд Соста вител Техред И. Вер Тираж 506 ого комитета по и Москва, Ж - 35 ельский комбинать А. Порываевес Корректор В.Подписноеобретениям и открытиям иРау шская наб., д. 45Патент, г. Ужгород, ул.
