Способ упаковки в многооборотную разборную тару крупногабаритных изделий

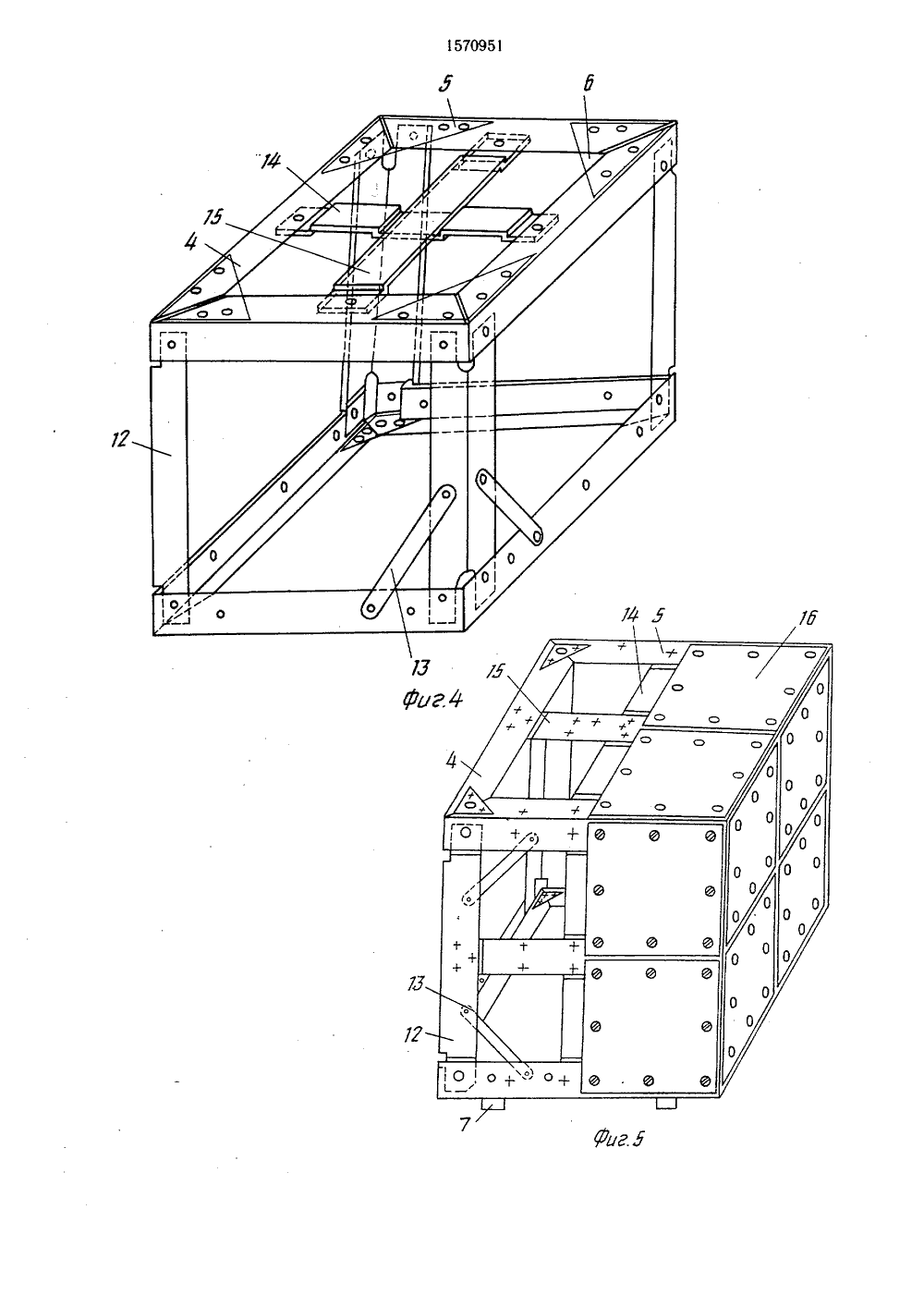

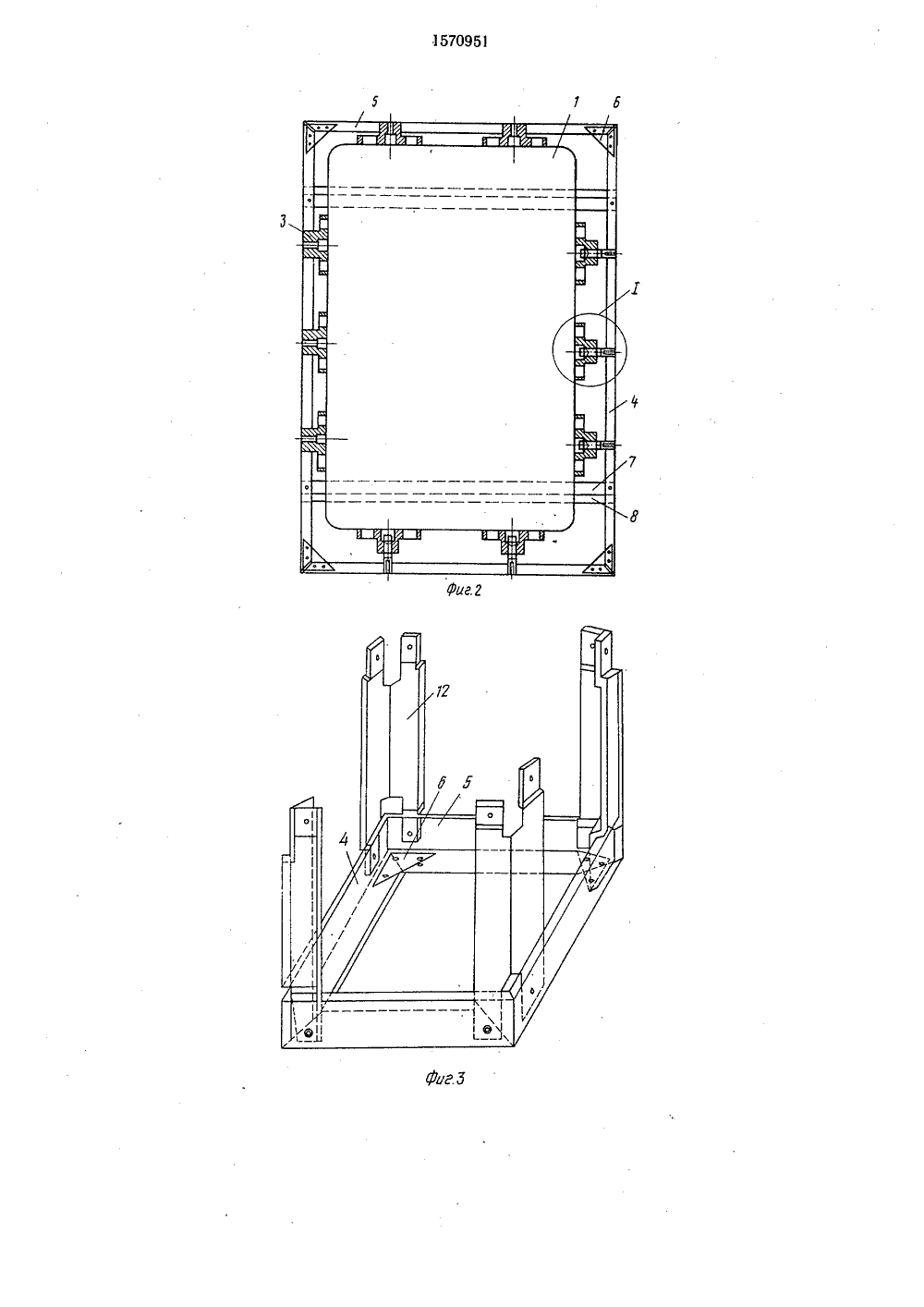

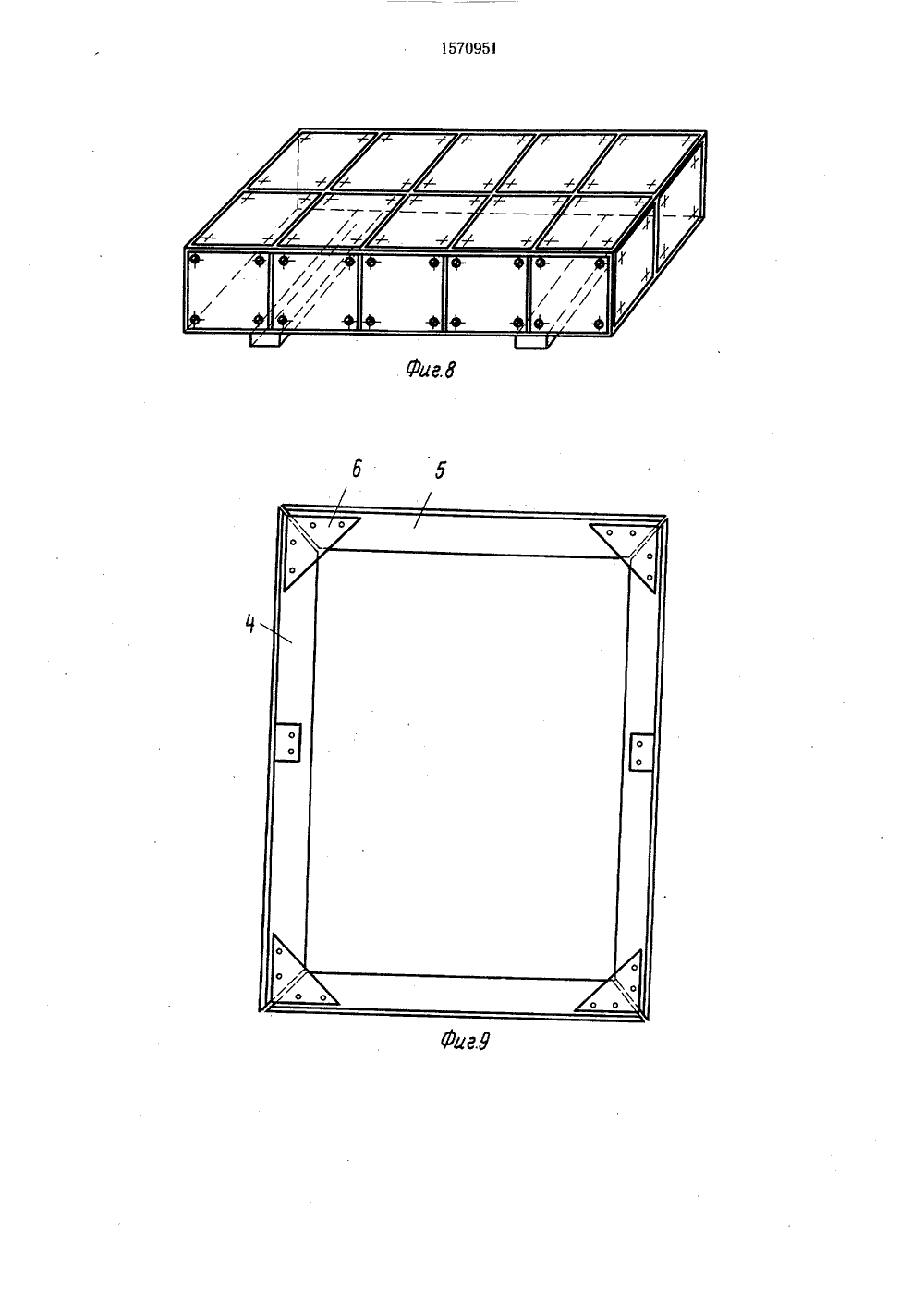

,ЯО А 1 51)5 В 65 В 25/00 В 65 Р 6 САНИЕ ИЗОБРЕТЕНИ Вт.а корпуса, либо корпуса с удлинительным стержнем, при этом в опорной части кронштейна образуют пазы для обеспечения перемещения кронштейна, а в выступающей части - резьбовое отверстие для закрепления к днищу. Днище выполняют из уголков, соединенных в рамку при помощи косынок. Снизу к днищу крепят швеллеры с опорами, а по углам днища закрепляют вертикальные стояки, к верхним концам которых прикрепляют крышку, выполненную аналогично днищу в виде рамки их уголков и косынок. По боковым торцовым сторонам и сверху образованного каркаса тары крепят заподлицо нижние и верхние пластины. Со всех сторон и сверху на каркас закрепляют щитки, Вертикальные стояки могут быть выполнены из уголков со срезанным на его концах ребром и отогнутыми на толщину уголка днища или крышки полками, что обеспечивает достаточную прочность каркаса тары. Способ позволяет снизить затраты на установку за счет многократного использования тары. 2 з.п. ф-лы, 12(56) РУжичка И. Вделий машиностроени1965, с. 275 - 362.22 техни В М ескии институт льберт 8)рабец А. Упаковка и я М.: Машиностроени нт выполнения удл нижняя рамка вертикальная фиг, 11 - нижня а фиг.2 - верхита- вер- обина, стиненн вид той к(вариа а фиг. фиг. 1 д; на вид; н щий ви соб уп тарутя ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР ВТОРСКОМ,ФСВИДЕТЕЛЬСТ(54) СПОСОБ УПАКОВКИ В МНОГООБОРОТНУЮ РАЗБОРНУЮ ТАРУ КРУПНОГА БАРИТНЫХ ИЗДЕЛИЙ(57) Изобретение относится к упаковке изделий машиностроения, а именно к способам упаковки металлорежущих станков в многооборотную разборную тару. Цель изобретения - обеспечение упаковки изделий различных типоразмеров. Способ осуществляют следующим образом. Предварительно по торцам основания изделия образуют резьбовые отверстия для винтов, которыми крепят Т-образные кронштейны. Каждый Т- образный кронштейн выполняют либо в виде Изобретение относится к транспортированию иэделий машиностроения, а именно к способу упаковки металлорежущих станков и других крупногабаритных изделий в многооборотную разборную тару.Целью изобретения является обеспечение упаковки изделий различных типоразмеров и снижение себестоимости упаковки за счет многократного использования элементов конструкции тары.На фиг. 1 - 5 изображена последовательность упаковки изделия в многооборотную разборную тару; на фиг. 6 - узел 1 на фиг. 2; на фиг. 7 - тара, общий вид; на фиг. 8 -то же,ры); н ху; на щий в общий на, об Спо борную зом. Пре новани резьбо крепят ными чд.аковки в многооборотную равыполняют следующим обр ельно по периметру торцов оселия 1 сверлят и нарезают ерстия для винтов 2, которыми ам основания изделийопор- Т-образные кронштейны 3, вы 1570951полненные с возможностью перемещения относительно образованных в торцовых и боковых сторонах основания изделия 1 резьбовых отверстий, Днище выполняют нз продольных и поперечных уголков 4, 5, соединенных в рамку прямоугольной формы при помощи косынок 6, при этом вертикальные полки уголков 5, 4 направляют вверх, а снизу к горизонтальным полкам уголков 4, 5 прикрепляют швеллера 7 с опорными деревянными брусьями, обеспечивающими необходимый зазор между днищем и полом для 10 свободного прохода вил автопогрузчика и предохранения пола от повреждений. К швел лерам 7 крепят угольники 8, через которые пропускают тросы грузоподъемных механизмов для подъема изделий, упакованных в разборную тару, и которые предохраяют Способ упаковки и элементы конструкции многооборотной разборной тары позволяют при использовании крепежных планок и угольников для удлинения вертикальных стоек, уголков, швеллеров обеспечить сборку тары необходимых размеров и формы. 4550 Способ может быть осуществлен с выполнением вертикальных стоек 12 из уголка со срезанным на его концах ребром и с загнутыми на толщину уголков 4, 5, образующих днище и крышку, полками, что обеспечивает повышение жесткости и прочности каркаса тары, а также позволяет улучшить внешний вид и предохранить из 55 уголки 4, 5 рамки днища от деформаций.Т-образные кронштейны 3 выполняют либо из корпусов 9, либо из корпусов 9 с удлинениями в виде стержней 10 и прикреп ляют их выступающими частями к.вертикальным полкам уголков 4, 5 днища при помощи винтов 11,По углам рамки днища крепят вертикальные стойки 12 заподлицо с обращенными вверх вертикальными полками уголков 4, 5 днища. К верхним концам вертикальных стоек прикрепляют крышку, выполненную аналогично днищу из продольных и поперечных уголков 4, 5, соединенных в рамку при помощи косынок 6. При необходимости для повышения жесткости образованного каркаса тары используют крепежные планки или угольники 13, которыми соединяют вертикальные стойки 12 с уголками 4, 5 днища и крышки. С боковых, торцовых сторон и сверху каркаса крепят к вертикальным стойкам 12 и уголкам 4, 5 днища и крышки нижние пластины 14, в пазах которых размещают верхние пластины 15. Со всех сторон и сверху на каркас накладывают щитки 16 и закрепляют их элементами крепления, Сверху тары закрепляют планки 1, образую щие желобки, в которые размещают тросы для крепления упакованного изделия к транспортному средству. делие от попадания влаги, поскольку стойки 12 образуют одну плоскость с уголками 4, 5 днища и крышки.Способ может быть осуществлен с выполнением в опорных частях Т-образных кронштейнов 3 пазов для обеспечения перемещения кронштейнов относительно отверстий в торцах изделия 1, а в выступающих частях как непосредственно в корпусах 9, так и в удлинительных стержнях 10 Т-образных кронштейнов 3 резьбовых отверстий для винтов, крепящих кронштейны к днищу.Используя набор стержней 10 различных длин, а также возможность крепления выступающих частей Т-образных кронштейнов 3 к днищу, можно закреплять днище тары к основанию станка независимо от размеров основания и погрешности выполнения резьбовых отверстий, образованных в торцах ог. нования изделия.Способ позволяет снизить затраты на упа" ковку за счет многократного использования элементов тары и обеспечивает упаковку крупногабаритных изделий различных габаритов и формы.Формула изобретения1. Способ упаковки в многооборотную разборную тару крупногабаритных изделий, преимущественно снабженных выступающим за габарит изделия основанием, предусматривающий установку изделия на днище тары, закрепление его на днище тары крепежными элементами и формирование тары закреплением боковых, торцовых стенок и крышки, отличающийся тем, что, с целью обеспечения упаковки изделий различных типоразмеров, предварительно по периметру торцов основания изделия образуют отверстия под крепежные элементы, которые выполняют в виде Т-образных кронштейнов, днище выполняют в виде рамки из уголков с вертикальными наружными полками, обращенными вверх, по периметру торцов основания изделия закрепляют опорными частями Т-образные кронштейны, выполненные с возможностью их перемещения относительно образованных в торцовых и боковых сторонах основания изделия отверстий, а к выступающей части Т-образных кронштейнов прикрепляют вертикальными полками уголки днища, а затем формируют боковые, торцовые стенки и крышку, для чего закрепляют по углам рамки днища вертикальные стойки, к ним крепят верхнюю рамку из уголков, соединенных косынками, устанавливаютт заподли цо поперечные и продольные пластины между стойками и уголками верхней рамки и рамки днища и облицовывают снаружи щитками, 167095152. Способ по п. 1, отличающийся тем, что каждую вертикальную стойку выполняют в виде уголка со срезанным по торцам ребром и ступенчато изогнутыми на концах полками. 3: Способ по п. 2, отличающийся тем, что на опорной и выступаюшей частях каждого Т-образного кронштейна выполняют соответственно лазы и резьбовое отверстие для элементов крепления.НИИПИ Государственного комитета по изобретен113035, Москва, Ж - 35, Раушс Производственно-издательский комбинат Патент Редактор М. БандЗаказ 148 Тех Тир тавитель А. Стекоед А. Кравчукж 527 ьщиковКорректор М, МаксимишинецПодписноеям и открытиям при ГКНТ СССкая наб., д. 4/5
