B63J — Вспомогательное судовое оборудование

Номер патента: 550316

Опубликовано: 15.03.1977

Авторы: Брагинцев, Лазарев, Молчанов, Преде, Ушакевич, Школьников

МПК: B63J 2/00

Метки: вентиляции, воздуха, забора, машинно-котельного, наружного, помещения, приемную, судна, шахту

...автоматического дистанционного переключения устройства на работу с фильтрами в нижней цилиндрической части корпуса устройства установлен пневмопривод, взаимодействующий с рычагом храпового механизма.На чертеже показано предлагаемое устройство,Устройство включает корпус 1 насадки, фильтры 2, установленные в нишах корпуса, и подъемно-опускную крышку 3, закрепленную на штоке 4 подъемного. механизма 5. В верхней части подъемно-опускной крышки на конце штока установлен круглый фильтрующий элемент 6, а к средней части штока прикреплен запорный орган 7, На корпусе насадки закреплены защитный колпак 8 с легкосъемными боковыми щитами 9 и крышкой 10. В нижней цилиндрической части корпуса установлен пневмопривод 11, взаимодействующий с рычагом...

Номер патента: 595206

Опубликовано: 28.02.1978

Авторы: Болдовский, Зейгер, Наетай

МПК: B63J 2/12

Метки: водоотделителей, газотурбинных, защиты, обледенения, силовых, судовых, установок

...6 магистралями, причем по следняя соединена с воздухоприемной шахтойна участке между двигателем и водоотделителями. Для притока воздуха в машинном отделении установлена приемная головка 7.Устройство работает следующим образом.10 При работе двигателя 2 воздух поступаетчерез водоотделители в шахту 3, как показано сплошными стрелками. Частицы воды, содержащиеся в воздухе, задерживаются водоотделителями, осаждаются в них и дренажи руются, как показано пунктирными стрелками, После остановки двигателя в помещении машинного отделения 1 выделяется так называемое инерционное тепло, аккумулируемое двигателями при работе, которое должно быть 20 снято во избежание перегрева машинного отделения, При включении электровентиляторов 5 наружный...

Номер патента: 602750

Опубликовано: 15.04.1978

Авторы: Пархитько, Смирнов

МПК: B63J 1/00

Метки: вымороживающая, опреснительная

...выводится иэ опреснительного блока.Биркупяция хпвдвгента происходит следующим образом.От холодипьного компрессора 23 парыхладвгента поступают в конденсатор 11,жидкий хладагент по трубопроводу 18 спивается в ресивер 19, через дроссепьныйвентиль 20 - в испаритель 4, а затем изверхней части испарителя 4 - по трубопроводу 22 в змеевик 21 и вновь в компрессор23.Использование теплого воздуха дпяпромывки льда от рассола, а также подачасмеси исходного соленого раствора и рециркуляционного рассола противотоком поступающему в сепаратор льду значительно улучшают качество опресненной воды, уменьшаяее соленость по сравнению с известнымивымораживаюшими опреснитепями, испопьэуюшими дпя промывки льда пресную воду, в2,5-5 раз. Нв чертеже изображена...

Номер патента: 602751

Опубликовано: 15.04.1978

Авторы: Буртов, Дзян, Довжко, Зверховский, Клейман, Пархитько, Разуваев, Смирнов

МПК: B63J 1/00

Метки: вымораживающая, опреснительная

...22 по пинии23 подается в среднюю часть трехпоточного Зртепнообмепника 10, где он охлаждается до.температуры около + 2 С эа счет теплообОменника с холодным сбросным рассолом ипресной водой,йвигаясь дальшепо трубе 26, раствор 35смешивается с рениркуляционным рассолом,ю"который подается насосом 24 по пинии 25.По трубе 27 смесь поступает в полость "вращающегося от электродвигателя 28 вала 4 и через отверстия 6 наносится на внут 40реннюю поверхность 7 испарителя 1, Частьраствора подается в трубчатый коллектор 12и через форсунки 13 набрыэгивается на наружную поверхность 14-испарителя 1, Вполости испарителя при температуре около -45.10 С кипит хпадагент, например фреон -12,отнимая тепло от наносимого на стенки испарителя 1 раствора,Лед,...

Номер патента: 608767

Опубликовано: 30.05.1978

Авторы: Клименко, Смирнов

МПК: B63J 1/00, C02F 1/22

Метки: воды, морской, опреснитель

...2 закреплен нож-скрепер б для сбрасывания гидратов в соединенный с сепаратором 2 плавитель 7 кристаллогидратов. В нижней части плавителя 7 имеется отстойная камера (отстойник) 8 и наклонная перегородка 9. Над перегородкой 9 размещена труба 10 для вывода из него пресной воды. В днище отстойника 8 выполнено выпускное отверстие 11 жидкого гидратообразующего агента. Полость плавителя 7 в ее нижней части сообщена с полостью теплообменника 12, выполненного в виде тепловой трубы, нижний конец которой погружен в тепловые поверхностные слои моря. Плавитель 7 через трубопровод 13 и насос 14 соединен с сепаратором 2, а через трубопровод 15, связанный с данной частью плавителя 7 - с трубопроводом-кристаллизатором 1. Фильтрационная решетка 3 через...

Номер патента: 609670

Опубликовано: 05.06.1978

Авторы: Андриевский, Калмыков, Контранкевич, Нахамкин, Пасечник, Решетов, Русскин, Фисак, Яковлевский

МПК: B63J 2/12

Метки: пол, помещения, рефрижераторного

...имеются возвышения 6произвольной формы, полученные штамповкойпосле протяжки панели. 1 ОПанели съемные имеют ограниченныйвес и размеры, позволяющие их снятие итранспортировку вручную дпя . санитарнойобработки пола и поверхности изоляции.Опоры крепятся сваркой к закладным 15угольникам 7 из того же материала, задепанным заподпицо в изоляцию пола 8,Пространство между поверхностью изоляции пола и поверхностью панелей 2 служитвоздушным каналом 9 переменного сеЧения вдоль помещения,Охлажденный воздух нагнетается воздухоохладитепем в уменьшающиеся по высоте(по ходу воздуха) канады 9, образованныеизоляцией попе 8 и поверхностью панелей2. При движении вдоль канада воздух выходит в трюм через отверстия З,в поверхности панелей 2, Далее воздух...

Номер патента: 652039

Опубликовано: 15.03.1979

Авторы: Гаврилов, Школьников

МПК: B63J 2/00

Метки: вентиляционных, герметизации, отверстий

...с зубчатой рейкой 28, который находится в сцеплении с шестерней 6, размешенной в гнезде прилива корпуса и закрепленной шпонкой. С двух сторон корпус пневмоцилиндра 4 закрыт крышками 29, в которых предусмотрены штуцера 30 и 3 для подвода сжатого воздуха и упорные винты 32, На корпусе пневмоцилиндра размещен сигнализатор 33 положения крышки 1 и рычаг 34, который переходит из одного положения в другое при перемещении промежуточного штока 28 и замыкает контактные винты 35.Устройство для герметизации вентиляционных отверстий работает следующим образом. Импульс, принятый датчиком 24, через преобразовательный щит 23 по электрокабелю 25 поступает на электромагнитный воздухораспределитель 20, подающий сжатый воздух по трубопроводу 17 через...

Номер патента: 700376

Опубликовано: 30.11.1979

Авторы: Колесник, Цейтлин

МПК: B63J 1/00

Метки: воды, морской, опреснения, утилизационная

...25 40 50 3расширительный сосуд 5 и насос 6 с пусковым устройством 7, образующим циркуляционный контур 8, трубопровод 9 охлаждающей морской воды, подключенный ко входу и выходу кон денсатора 10, который соединен с внутренней полостью испарителя 3, и питательный трубопровод 11, связывающий теплообменник 2 с испа. рителем 3, воздушный запорный клапан 12, который установлен в верхней части циркуляционного контура 8 и подключен к выходу уст ройства 7 насоса 6. При этом сосуд 5 гидрав лически связан с входом насоса 6 и выходом батареи 4 испарителя 3 и расположен ниже во. донагревателя 1, Теплообменник 2 охлаждающеи полостью А подключен к трубопроводу 9 перед трубопроводом 11, а охлаждаемой его полостью Б - в контур 8 греющей воды перед...

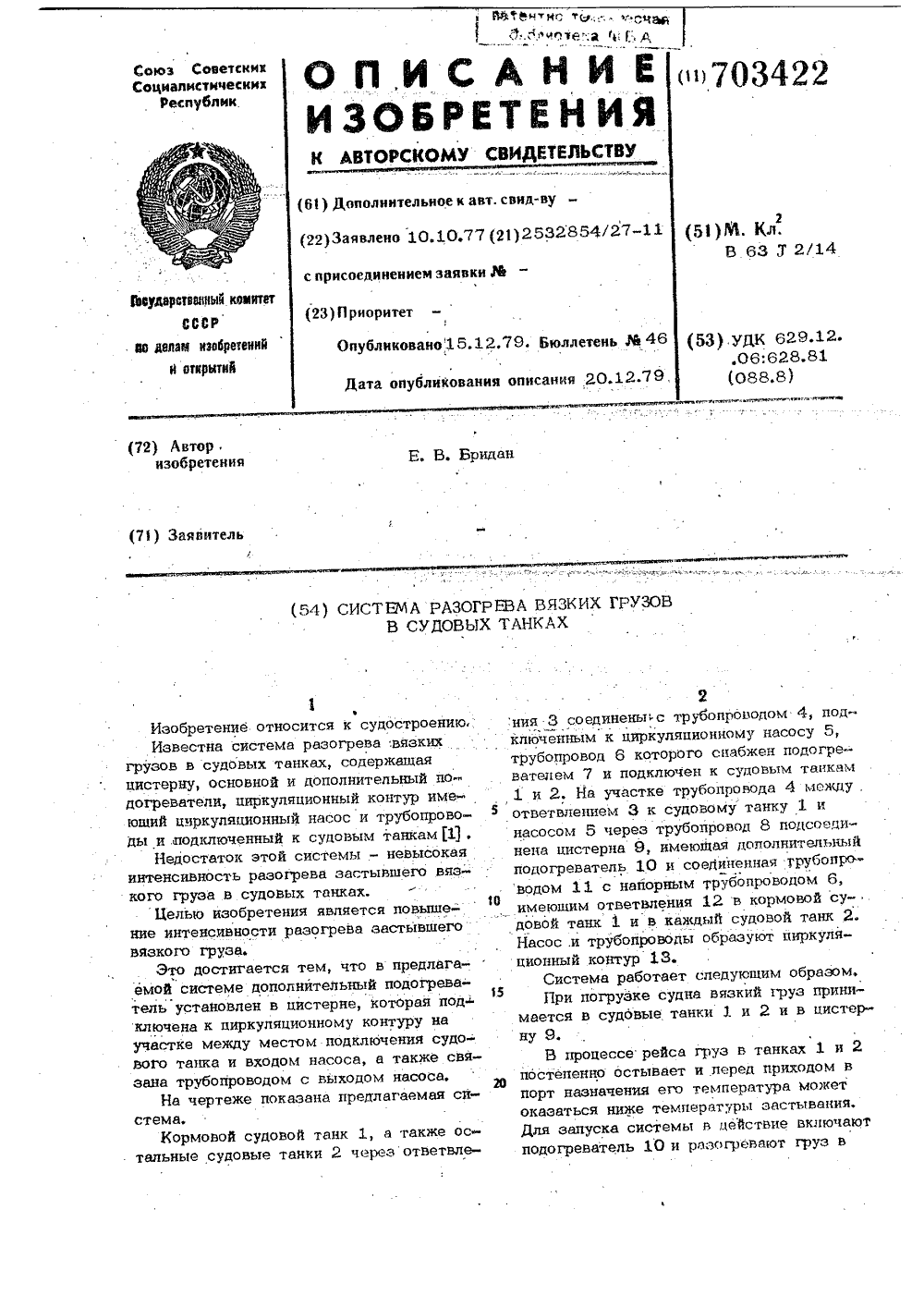

Номер патента: 703422

Опубликовано: 15.12.1979

Автор: Бридан

МПК: B63J 2/14

Метки: вязких, грузов, разогрева, судовых, танках

...и перед приходом вНа чертеже показана предлагаемая си- порт назначения его температура может стема, оказаться ниже температуры застывания,Кормовой ос- Для залуска системы в действие включают тальные судо вле- подогреватель 10 и разогревают груз в703422 3цистерне 9. Затем разогретый груз из цистерны 9 забирается через трубопровод 8,по трубопроводу 6 направляется в подогреватель 7 для дополнительного по"догрева и по ответвлению 12 поступает в судовой танк .1 в виде горячей струи, оплавляя и подогревая окружающие массы застывшегогруза в танке 1, после чего обеспечивается прием груза из танка 1 по ответвлению 3 трубопровода 4. Так как согласно правилам перевозки каждый судовой танк не доливается на 2% от объема запас на температурное...

Номер патента: 657685

Опубликовано: 29.02.1980

Авторы: Добровольский, Жестков, Кваша, Меженный, Цыпин

МПК: B63J 2/12

Метки: дизельгенератора, жидкости, охлаждающей, охлаждения, судового, тепла, утилизацией

...- 11 - нагрузка, при которой обеспечивается устойчивая работа опреснительной установки б без подогревателя 4;111 в 1 - нагрузка, при которой обеспечивается устойчивая работа опреснительной установки б с подогревателем; 201 У - 1 Ч - нагрузка, минимально допустимая для двигателя;Ъ - Ъ - фактическая холостая нагрузкадвигателя,Система работает следующпм образом. 25При работе двигателя внутреннего сгорания и генератора 14 на нагрузках, превышающих режим 11 - 11, циркуляционный насос 1 прогоняет теплоноситель через неработающий подогреватель 4 в опреснитель- рную установку б и затем, в зависимости оттемпературы теплоносителя, либо черездвигатель 3 внутреннего сгорания, либочерез холодильник 9. Этот процесс регулируется вентилем 11....

Номер патента: 657686

Опубликовано: 29.02.1980

Авторы: Добровольский, Жестков, Потапов, Цыпин

МПК: B63J 2/12

Метки: дизелей, охлаждения, судовых, тепла, утилизацией

...режиме работы дизелей циркуляция воды в контурах 5 и 10 аналогична циркуляции в номинальном режиме, однако количество,воды, поступающей в контур 10, может меняться в зависимости от нагрузки дизеля (из-за снижения при этом выделяемого, дизелем тепла и увеличения числа включаемых .в общий контур 10,дизелей.1) .Для поддержания теплового;режима в контуре 10 включается лодогреватель 8, следящий за темлературой воды перед опреанительной установкой 7, причем во избежание нагрева в эвам контуре на.приемном трубопроводе 12 установлен дополнительный терморегулятор 13,В режиме автономной работы опреснчтельной установки при неработающих дизелях для получения пресной воды включаются подогреватель 8 и автономный насос 9, который прокачивает,воду по...

Номер патента: 493995

Опубликовано: 05.04.1980

Авторы: Рыжков, Хмара

МПК: B63J 2/00

Метки: каплеулавливающее

...потока в каналах под действием инерционных сил капли диаметром свыше 20 мкм оседают на лобовой части сепарационных элементов, а ЗО также на поверхности вогнутой части криэффек- ечение лоских леменулятор, ющихся ныхкоред Изобре строения и рогенерато кондицион Известь ва, содер ложенных дый из ко нового пр ходными навками, гофрированных и пл ших прерывистые т С целью осажде коагулятор смонтир вторым рядами сепа На фиг. 1 изобр гаемого устройства 2 - коагулятор.пластин, образуюьные каналы, рупненных капельмежду первым и нных элементов.элемент предлаулятором; на фиг. коагулятор 1 усвыходных участентов 8 первого азоре между се первого и втом. фиг, 2) предолненный в виде рированных б и ющих прерывис493995 Формула изобретения 4,ГРг У...

Номер патента: 735486

Опубликовано: 25.05.1980

Авторы: Головко, Довгань, Журавель

МПК: B63J 2/08

Метки: баржевоза, вентиляции, трюма

...оконечности барж,а другим концом к каналу естественной вентиляции.На фиг. 1 изображена предлагаемая системавентиляции, вид в плане; на фиг, 2 - то же,в поперечном сечении судна.3 7В трюме баржевоза 1 расположены баржи 2,требующие вентиляции, У каждого штабелябарж 2 в бортовом отсеке 3 выполнен канал4 принудительной приточной вентиляции, соедипенный с нагнетателвм 5 чистого наружноговоздуха. гС противоположного борта: в бортовом отсеке 6 расположен канал 7 естественнои вытяжтюй вентиляции, соединенный с трубой 8 выброса отработанного воздуха.Каждая баржа 2 через отверстия а в ееоконечностях соединена с помощью гибкогошланга 9 через отверстия б с каналом 4 содного борта и с каналом 7 с другого борта.Система работает следующим...

Номер патента: 745771

Опубликовано: 05.07.1980

Авторы: Баранов, Бардадим, Кваша, Пахомов

МПК: B63J 2/02

Метки: воды, воздуха, капель

...переборка 4 снабжена продольными ипоперечными ребрами 7 и 8 жесткости, образу.ющими боковые стенки, крышу и днище кор.пуса 1 в полости выходного патрубка 3. Вкорпусной переборке 4 вырезано отверстие 9,через которое пропущена перфорированная на.клонная перегородка из продольных ребер 10, ,образующая накопительную камеру 11 со слив.ным патрубком 12.745771 4 ся условия эксплуатации оборудования и сокра. щается стоимость постройки. Заказ 4070 Подписное ЦНИИПТираж филиал ППП "Патент", . Ужгород, ул Проекти Устройство работает следующим образом.Выходной патрубок 3 подсоединяют к всасывающему вентилятору системы охлаждения судового электрооборудования. Наружный воздух, содержащий капли жидкости, поступает из входного патрубка 2 в полость 5 и,...

Номер патента: 772919

Опубликовано: 23.10.1980

Автор: Юдельсон

МПК: B63J 3/04

Метки: вала, вертикального, насоса, опорный, приводного, узел

...изобретения - увеличка службы подшипника. 2Указанная цель достигается те что емкости выполнены в виде гидро- цилиндров, а опорная поверхность подшипника - сферической.На чертеже изображен опорный узел,2 общий вид,Опорный узел содержит подшипник 1 со сферической поверхностью А, установленный на фундаменте 2 с паопорных элементов, расположенн Опорный узел работает следующ образом.При длинных вертикальных валах изначительных деформациях корпуса с на происходит смещение Фундамента причем гидроцилиндры 3 смещаются о носительно сферической опорной поверхности А подшипника 1, при этом опорная реакция на каждом гидроцилиндре остается постоянной за счет изменения объемов жидкости в гидро- цилиндрах, крторые трубопроводами 4 соединены с...

Номер патента: 687726

Опубликовано: 30.10.1980

Авторы: Добровольский, Жестков, Цыпин

МПК: B63J 2/12

Метки: оборудования, охлаждения, судового

...дополни"тельного, так и основного контуров досуществляется единым расширительным баком 9, подключенным к контактному теплообменнику 7.Вода в высокотемпературном контуре циркулирует по трубопроводу 14 Знасосом 15 через дизель 16 и теплообменник 13, Подпор насоса 15 осуществляется расширительным баком 17.Благодаря размещению контура забортной воды в погружном корпусе 4,заглубляемого на величину впадиныволны (Ь= 18-20 м), снижается температура забираемой воды, и,соответственно, размеры центрального поверхностного теплообменника, а также протяженность трубопровода 1, являющегося наименее надежным элементом системыеВыполнение ниэкотемпературногоконтура забортной воды иэ параллельно соединенных элементов (по числунасосов и теплообменников)...

Номер патента: 779183

Опубликовано: 15.11.1980

Авторы: Гордеев, Сасин

МПК: B63J 2/12

Метки: охлаждения, рефрижераторного, трюма

...1, причем вентиляторы с воздухоохладителями, подающие хладоноситель в дополнительные воздухораспределительные каналы 5, отделены перегородками 6 от вентиляторов, подающих хладоноситель в воздухораспределительный канал 4.Между стенками трюма и штабелем груза 7 образованы надштабельное пространство 8 и межбортовое пространство 9, из которых через воздухозаборное отверстие 10 воздух направляется к воздухоохладителям 3Система работает следующим образом.Воздух из вентиляционного отделения 1 по воздухораспределительным каналам 4 и 5 подается как непосредственно в штабель груза 7, так и в межбортовые пространства 9. После охлаждения штабеля воздух собирается в надштабельном пространстве 8; откуда через воздухозаборное отверстие подается вновь...

Номер патента: 800029

Опубликовано: 30.01.1981

Авторы: Миловидов, Нелепин, Цейтлин

МПК: B63J 1/00

Метки: автоматическогорегулирования, воды, морской, опресне-ния, процесса

...4, входы которого связаны, в свою очередь, с датчиками 1и 2 температуры. Данное устройствоподключено к адиабатной опреснительной установке (например трехкамерной), состоящей иэ камер 7-9 испарения, встроенных в них конденсаторов 10 и сборников 11 дистиллята,подогревателя 12 и насосов 13-15,соответственно, дистиллятного, рассольного и морской воды питательного), эжектора 16 паровоздушной смеси. Сборники 11 дистиллята гидравлически связаны трубопроводами 17.Опреснительная установка содержиттакже регулятор 18 температуры морской воды на входе в камеры испаренияВходящие в состав опреснительнайустановки механизмы связаны трубопроводами,Устройство для автоматическогорегулирования процесса опресненияморской воды в адиабатной опреснительной...

Номер патента: 810554

Опубликовано: 07.03.1981

Авторы: Баранов, Кваша, Мазепов, Старосельский

МПК: B63J 2/12

Метки: внешний, охлаждения, судовойситемы, теплообменник

...забортной воды от движителя 4 и соединенную с бортовыми отверстиями 6 и 6 системы охлаждения судна 7 посредством концеб вых патрубков 8 и 9.Теплообменник работает следующим образом.Охлаждаемая среда через отверстие 6;цшща судна 7 и через концевой патрубок 1 О Ь входит в полость протока, образованнуюсоединенными между собой элементами 1, охлаждается на стоянке судна за счет естественного окружающего протока воды пли прн работе движителя 4 за счет интенспв ного протока воды. Далее через концевойпатрубок 9. и отверстия 6 днища судна 7 поступает в контур к потребителям,Элементы 2 обеспечивают креплениеэлементов 1 между собой и днищем суд па 7.Эффективность работы внешнего теплообменнпка зависит от скорости протока забортной воды через...

Номер патента: 831664

Опубликовано: 23.05.1981

Авторы: Павлов, Чемоданова

МПК: B63J 2/12

Метки: автоматизированный, водоподогреватель

...2. На баке-смесителе 2 установлен датчик 3 температуры, например, типа ДТ, при помощи,которого происходит управление подачей пЕра в зависимости от температуры воды. Подача пара в подогревательрегулируется электромагнитным клапаном 4, который связан электрической связью с датчиком 3 температуры, С целью предотвращения перегрева воды введены дополнительные электроконтакты 5, например, конечные выключатели типа ВК-ЭООГС, которые замыкают электрическую цепь и подают напряжение электромагнитному клапану 4 только при открывании одного иэ концевых кранов б расхода.Автоматизированный водоподогреватель работает следующим образом.Подаваемая под давлением вода из агрегата забортной воды проходит через паровой подогреватель 1, нагревается и...

Номер патента: 837916

Опубликовано: 15.06.1981

Авторы: Гасанов, Корнилов, Нестеров, Франковский

МПК: B63J 1/00

Метки: воды, опрес-нения, соленой, утилизационная

...10, Поскольку движение рассола через датчик 22 расхода не проходит, блок 5 регулирования нахо-дится в положении, когда весь объем выхлопных газов проходит через газожидкостный теплообменник 3, передавая свое тепло соленой воде. По мере нагревания воды в обоих теплообменниках ц) термостатический клапан 7 открывается, и, нагретая соленая вода по пита- . тельному трубопроводу 12 через диафрагменно-клапанное запорное устройство 26 поступает в вакуумный паракомпрессионный опреснитель 27, где под воздействием турбинки 29, вращаясь, омывая стенки рабочего цилиндра опреснителя и поднимаясь, сливается в сборник 30 рассола, и далее насосом 17 подается в клапанное устройство 18. Если температура воды ниже заданной величины, то термостатический...

Номер патента: 846403

Опубликовано: 15.07.1981

Авторы: Левин, Миловидов, Цейтлин

МПК: B63J 1/00

Метки: адиабатной, опреснительной, управ-ления, уста-новкой

...испаряется, а другая часть, охладившаяся до температуры, соответ.ствующей давлению насыщенных паров в данной ступени, перетекает за счет разности давлений через перепускное устройство 17 в испаритель 6 следующей ступени. Такой же процесс повторяется в последующих ступенях,- так как давление в каждой из них ниже, чем в предыдущей. Пары воды конденсируются в конденсаторах 8 и дистиллят стекает в сборники 9 дистиллята, из которых, за счет разнооти давлений в каг мерах, перетекает по трубопроводам 15 в сборник дистиллята испарителя последней ступени и иэ него откачиваетсядистиллятным насосом 11 к потребителю, Рассол иэ испарителя 7 откачивается рассольным насосом 12. В период ввода опреснительной установки в дей ствие разрежение в...

Номер патента: 850511

Опубликовано: 30.07.1981

Авторы: Левин, Миловидов, Нелепин, Цейтлин

МПК: B63J 1/00

Метки: воды, морской, процессаопреснения

...5 регупирования праиэводигепьности формирует управпяющий сигнал, поступавший на второй вход бпака 2 регулирования температуры опресняемой морской воды перед наступлением в первую камеру 10 испарения. На входе блока 2 регулирования температуры сравниваются сигналы датчика 1 температуры и блока 5 регулирования проиэводитепьности. При этом блок 2 регупиравания температуры, воздействуя нарегупирующий орган 3, изменяет расход теппоноситепя через подогреватепь 15 иподдерживает постоянной температуру морской воды, вепичина которой определяетсявыходным сигналом блока 5 регупврования производитепьности. В начальный пе.риод работы опреснигепьной установки при отсутствии накипи на теппопередающих поверхностях конденсаторов 13 давления и...

Номер патента: 872387

Опубликовано: 15.10.1981

Авторы: Бибиков, Сизов, Стручков, Федосеева

МПК: B63J 2/14

Метки: вязкого, разогрева, топлива

...расположенных по горизонталной прямой соосно каждому соплувглубь цистерны, при этом диаметрытрубок выполнены увеличивающимисяпмере удаления от сопла. по всасывающему трубопрово" приемник 3 принимает тоцистерны 4 и по нагнетательпроводу 6 подается в подо 7. Разогретое топливо в их струй направляется иа872387 а р 10 сопел 8 в трубу 9, которая, работаякак эжектор, присоединяет топливо,находящееся в ячейке О цистерны 4,Далее горячая струя вместе с присоединенной массой направляется втрубу 10, где в свою очередь, присоединяет топливо, находящееся:в ячейке б , В результате происходит интенсивное перемешивание в трубах"горячего".и "холодного" топлива.При этом выходящие через отверстиеЬ в трубах 9 и 10 струйки топливаспособствуют...

Номер патента: 874478

Опубликовано: 23.10.1981

Авторы: Баранов, Кваша, Меженный

МПК: B63J 2/10

Метки: вентиляционная, плавсредства, шахта

...18 в перегородке 3 с камерой 5, на которой смонтированы вытяжныежалюзи 19. Вертикальная перегородка 3 внижней части имеет шарнирно закрепленную заслонку 20 с рукояткой 21,Работа вентиляционной шахты заключается в следующем.Приточный воздух через жалюзи 15, выгородку 14 и отверстия 12 поступает в чередующиеся каналы 7, откуда через отверстия 9 в перегородке 10. выходит к приточному патрубку 11 судовой системы вентиляции, Вытяжной теплый воздух, например, от системы про О дува электродвигателей буровых насосов плавучей буровой установки поступает через вытяжной патрубок 17 и окна 16 в вертикальной перегородке 3 к чередующимся каналам 8. Иэ каналов 8 воздух выходит в атмосферу через окна 18 в вертикальной перегородке 3, каме ру 5 и жалюзи...

Номер патента: 882833

Опубликовано: 23.11.1981

Авторы: Алексеев, Кохан, Скопина, Смирнов, Соболев, Титов

МПК: B63J 2/12

Метки: двигателя, охлаждения, судового

...уровень воды в трубопроводе 2 - иа уровне ватерлинии. При повышении температуры воды, поступающей по трубе 14 на охлаждение двигателя 7 до заданной величины, под воздействием регулятора5 открывается клапан 16 и включается эжектор 17. В результате давление среды в емкости 3 падает (разрежение увеличивается), уровень воды в трубопроводе 2 поднимается от уровня ватерлинии вверх,формула изобретения При достижении разрежения величины, при которой температура насыщения в емкости 3 становится меньше температуры забортной воды, под воздействием устройства 20 открывается клапан 12, запускается насос 5, заслонка 9 переводится в положение меньшего проходного сечения и в емкость 3 подается распыленная подогретая в теплообменнике 6 до...

Номер патента: 889535

Опубликовано: 15.12.1981

Авторы: Гржебин, Жестков, Каминский, Мазепов, Цыпин

МПК: B63J 2/12

Метки: двигателей, охлаждения, судовых

...насосы 18 и 19, создающие скоростной поток в тепловоспринимающей секции.В случае необходимости кратковременного включения двигателей плавучего крана в процессе проведения грузоподъемных работ для осуществления маневра судна, производится запуск двигателей 14, насосы 13 которых по всасывающим трубопроводам 12 и напорным трубопроводам 15 осуществлют циркуляцию по замкнутому контуру. Для предотвращения повышения давления в тепловоспринимаюгцих секциях 6 и 7 служат воздушные трубы 21 и 22.В длительном ходовом режиме охлаждение двигателей производится по разомкнутому циклу, который является широко известным и поэтому не описывается.Г 1 остоянное охлаждение двигателя 10 по замкнутому контуру позволяет обеспечить надежную работу...

Номер патента: 893728

Опубликовано: 30.12.1981

Автор: Редкозуб

МПК: B63J 2/04

Метки: автономно-судового, кондиционера, работы

...пределу настройки регулятора 2 температуры воздуха, компрессор 1 работает. Воздух охлаждается в испарителе 5.холодильного агента.При снижении температуры воздухадо нижнего предела настройки регулятора 2 температуры с помощью последнего отключают компрессор 1. Одновременно включается реле 9 времени 1 в и по сигналу от регулятора 14 температуры воздуха открывается электромаг нитный клапан 13.Забортная вода, имеющая температуру ниже температуры охлаждаемого воз духа, но выше точки росы этого воздуха, поступает в водяной воэдухоохладитель 3. При этом воздух охлаждается, но влага из него не высаживаетсяПоэтому относительная влажность воз духа в помещении растетВыдержка времени, по истечении которой реле 9 времени включает компрессор 1,...

Номер патента: 895812

Опубликовано: 07.01.1982

Авторы: Лебедь, Малченко, Нагорный

МПК: B63J 2/00

Метки: газов, инертных, нефтеналивного, судна

...изображена система,инертных газов нефтеналивного судна.Система включает блок 1 отборапродуктов сгора ния от газоходноготракта 2 котла 3, блок охлажденияи очистки, содержащий регенератор 4вращающегося типа, скруббер 5 и насос 6 охлаждающей заборной воды,блок 7 осушки, связанный со скруббером 5, нагнетатели 8 и 9 инертногогаза, а также воздуходувку 10. Регенератор 4 газовой полостью подключен к блоку 1 и входу скруббера 5,а воздушной полостью - к входномупатоубку 11 топки котла. Регенератор 4 соединен с электродвигателем12.Система работает следующим образом.Дымовой газ через блок 1 в нужном объеме забирается из газоходноготракта 2 котла 3 и по газопроводуподается в регенератор 4, вращающийся с помощью электродвигателя 12. Врегенераторе...

Номер патента: 895813

Опубликовано: 07.01.1982

Авторы: Баринов, Каминский, Кваша, Рябов

МПК: B63J 2/12

Метки: воздухоподогреватель, судовой

...3, Иежду упорными кницами 4пиллерса имеются окна 5 и 6. Нагрева 15тельный элемент снабжен входным 7 ивыходным 8 патрубками, которые пропущены через пиллерс и соединены ссистемой теплоносителя,Предлагаемый воздухоподогревательобогревает помещение следующим образом,При подаче теплоносителя - горячей воды в нагревательный элемент895813 Формула изобретения 5 ВНИИПИ Заказ 11588/26 Тираж 462 Подписне лидл ПП атент, г, Ужгород, ул, Проектная,4 через входной патрубок и отводе еечерез выходной патрубок воздух внутри кожуха нагревается. Так как удельный вес нагретого воздуха становитсяменьше удельного веса воздуха в обогреваемом помещении, то внутри кожухасоздается восходящий воздушный потокэа счет конвекции. В результате этого через нижние...
