Система разогрева вязких грузов в судовых танках
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 703422
Автор: Бридан
Текст

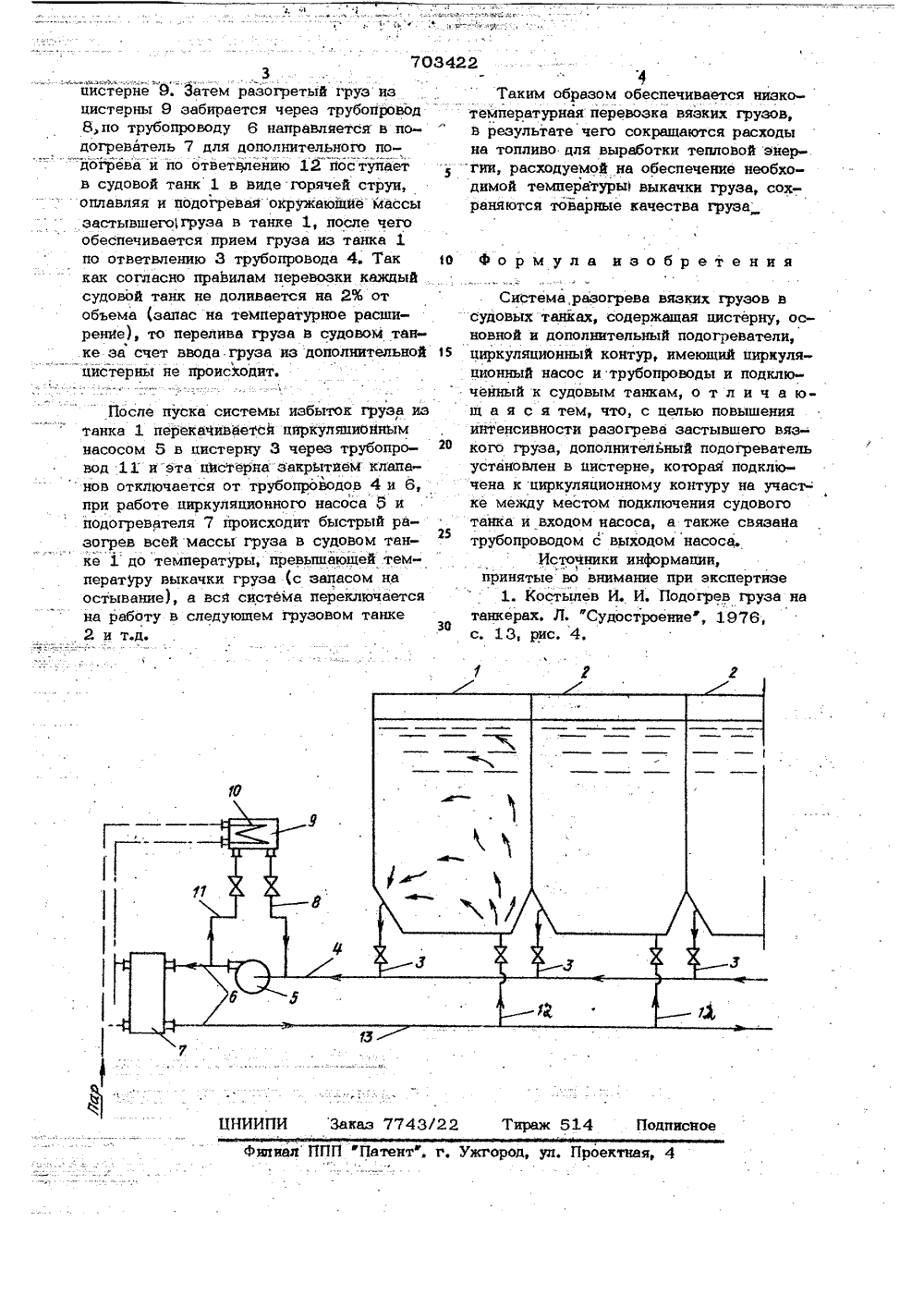

) Заявитель 54) СИ НМА РАЗОГРЕВА ВЯЗКИХ ГРУЗОВ СУДОВЫХ ГАНКАХ судовой танк 1, а такжевые танки 2 через ответ Изобретение относится к судостроению, ния 3 соединеныс трубопроводом 4, подИзвестна система разогрева:вязких ключенным к циркуляционному насосу 5, грузов в судовых танках, содержашая трубопровод 6 которого снабжен подогрецистерну, основной и дополнительный по- вателем 7 и подключен к судовым танкам догреватели, циркуляционный контур име и 2. На участке трубопровода 4 между юший цчркуляционный насос и трубопрово ответвлением 3 к судовому танку 1 и ды и.подключенный к судовым танкам Ц. насосом 5 через трубопровод 8 подсоедиНедостаток этой системы - невысокая иена цистерна 9, имеюйая дополнительный интенсивность разогрева застывшего вяз- подогреватель 10 и соединенная трубопрокого груза в судовых танках. - водом 11 с напорным трубопроводом 6,Белью изобретения является повыше- имеюшим ответвления 12 в кормовой суОние интенсивности разогрева застывшего довой танк 1 и в каждый судовой танк 2. вязкого груза. Насос .и трубопроводы образуют пиркуляЭто достигается тем, что в предлага- ционный контур 13. емой системе дополнительный подогрева- Система работает следуюшим образом, тель установлен в цистерне, которая под-5При погрузке судна вязкий груз приниключена к циркуляционному контуру на мается в судовые танки 1 и 2 и в цистеручастке между местом подключения судо- ну 9.вого танка и входом насоса, а также свя- В процессе рейса груз в танках 1 и 2 зана трубопроводом с выходом насоса. постепенно остывает и перед приходом вНа чертеже показана предлагаемая си- порт назначения его температура может стема, оказаться ниже температуры застывания,Кормовой ос- Для залуска системы в действие включают тальные судо вле- подогреватель 10 и разогревают груз в703422 3цистерне 9. Затем разогретый груз из цистерны 9 забирается через трубопровод 8,по трубопроводу 6 направляется в подогреватель 7 для дополнительного по"догрева и по ответвлению 12 поступает в судовой танк .1 в виде горячей струи, оплавляя и подогревая окружающие массы застывшегогруза в танке 1, после чего обеспечивается прием груза из танка 1 по ответвлению 3 трубопровода 4. Так как согласно правилам перевозки каждый судовой танк не доливается на 2% от объема запас на температурное расширение), то перелива груза в судовом танке за счет ввода груза из дополнительной цистерны не происходит.Ъ 1После пуска системы избыток груза из танка 1 перекачивается циркуляционным насосом 5 в цистерну 3 через трубопровод 11 и-эта цистерна-закрытием клвпанов отключается от трубопроводов 4 и 6, при работе циркуляционного насоса 5 и подогревателя 7 происходит быстрый разогрев всей массы груза в судовом танке 1 до температуры, превьпцаюшей температуру выкачки груза (с запасом на остывание), а вся система переключается на работу в следующем грузовом танке 2 и теде Таким образом обеспечивается низкотемпературная перевозка вязких грузов, в результате чего сокращаются расходы на топливо для выработки тепловой эйер- . "гии, расходуемой на обеспечение необходимой температуры выкачки груза, сохраняются товарные качества груза О Формула изобретения Система, разогрева вязких грузов всудовыхтанках, содержащая цистерну, основной и дополнительный подогреватели,1 В циркуляционный контур, имеющий циркуляционный насос и трубопроводы и подключенный к судовым танкам, о т л и ч а юш а я с я тем, что, с целью повышенияинтенсивности разогрева застывшего вязкого груза, дополнительный подогревательустановлен в цистерне, которая подключена к циркуляционному контуру на участ-ке между местом подключения судовоготанка и входом насоса, а также связанатрубопроводом с выходом насоса.Источники информации,принятые во внимание при экспертизе1. Костылев И. И. Подогрев груза на30танкерах. Л, Судостроение, 1976,с. 13, рис. 4,
СмотретьЗаявка
2532854, 10.10.1977
ПРЕДПРИЯТИЕ ПЯ Р-6285
БРИДАН ЕВГЕНИЙ ВЛАДИМИРОВИЧ
МПК / Метки
МПК: B63J 2/14
Метки: вязких, грузов, разогрева, судовых, танках
Опубликовано: 15.12.1979
Код ссылки
<a href="https://patents.su/2-703422-sistema-razogreva-vyazkikh-gruzov-v-sudovykh-tankakh.html" target="_blank" rel="follow" title="База патентов СССР">Система разогрева вязких грузов в судовых танках</a>
