B63J — Вспомогательное судовое оборудование

Номер патента: 166890

Опубликовано: 01.01.1964

МПК: B63H 21/22, B63J 3/02

Метки: 166890

...через установленную выдержку времени замыкают свои нормально открытые контакты в цепи катушекреле 36, 37. Получив питание, реле 86 и 37замыкают свои нормально открытые контакты в цепи электромагнита П, Электромагнит11 с пуансоном 10, получив импульс тока, отпечатывает команду (в данном случаестоп), а также дату и время на неграфленой ленте 1.После зарядки конденсаторов 38, 39 реле36, 37 обесточиваются и размыкают свои контакты в цепи электромагнита 11, а пуансон 10печатающего механизма возвращается в исходное положение, одновременно протягиваяпри помощи храпового колеса 14 лентопротяжного приспособления ленту 1, подготавливая ее к записи очередной команды.Одновременно через нормально замкнутыйконтакт штыревого выключателя 25...

Номер патента: 167148

Опубликовано: 01.01.1964

Авторы: Порхачева, Тараховский

МПК: B63J 2/04

Метки: воздухораспределитель-плафон

...в общем виде,На декоративном кольце 1 закреплены кольцевой патрубок 2 в виде сопла, эжектирующая решетка, выполненная из двух профилированных колец 3 и двенадцати стоек 4, и абажур 5. Кольцевой патрубок образован внутренней стенкой камеры б глушения шума и наружной стенкой отражателя 7 осветительного плафона. На внутренней стенке отражателя установлены кронштейн 8 для крепления электропатронов ламп накаливания и стойка 9 крепления абажура,Чистый обработанный воздух по воздуховоду корабельной системы поступает в камеру глушения шума, где путем расширения воздушного потока осуществляется частичное глушение шума. Затем воздух, с большой ско ростью проходит через сопловые отверстияЛ, выходит на верхнюю часть эжектирующей решетки и...

Номер патента: 167411

Опубликовано: 01.01.1965

Автор: Барышев

МПК: B63J 2/02, F16K 1/02, F16K 17/30 ...

Метки: клапан, предохранительный, пружинный

...для стравливания воздуха (газа), крышку, размещенную на шпинделе, и тарель, подвешенную на прукинах к крышке, т.гичаюгиггг 1 ся тем, что, с целью обеспечения надежной работы клапана в любом положении к горизонту и уменьшения габаритов, в нем подвеска тарели к крышке осуществлена на плоских с 1-образных прукинах,Подггисная гругггга205 Известны предохранительные пружинные клапаны для больших расходов воздуха (газа) с малым давлением с подвеской тарели к крышке на спиральных прукинах. Однако их работоспособность обеспечивается при установке только в горизонтальном положении.Предлагаемый клапан отличается от известных тем, что в нем тарель подвешивается к крышке на плоских /-образных пружинах. 10Такое выполнение клапана обеспечивает...

Номер патента: 171288

Опубликовано: 01.01.1965

Автор: Коваленко

МПК: B63J 1/00

Метки: батареи, греющей, накипи, опреснителяот

...2 реснителя подводят охлаждающую пресную воду от гидрофора или насоса, которую затем сливают в танк с пресной водой. Способ очистки греющей оатареи опреснителя от накипи морской и высокоминерализованной воды продувкой холодным конденсатом, отличаюи 1 ийся тем, что, с целью повышения эффективности очистки, холодный конденсат вводят во внутренние полости батареи со стороны парового пространства без осушения опреснителя. одписная группа241 рисоединением заявкиИзвестны способы очистки греющих батарей опреснителей от накипи методом продувки холодным конденсатом. Особенность предлагаемого способа состоит в том, что холодный конденсат вводят во,внутренние полости батареи со стороны парового пространства без осушения опреснителя. Способ...

Номер патента: 174531

Опубликовано: 01.01.1965

Автор: Организаци

МПК: B63J 1/00

Метки: 174531

...ко части.тво для ей, устан ранстве и аюи 1 ееся стоян ного уноса ча а по оси жухом с слива рассола из су овленное в его паро содержащее сливну тем, что, с целью п уровня рассола и п стиц шлама, сливнаяиспаритедя и защ отверстиями в его в овых одя- труедоттруба щена рхней дписная группа24 б Известны устройства для слива рассола иэ судовых испарителей, содержащие сливную трубу, установленную в их паро-водяном пространстве.В предложенном устройстве сливная труба размещена по оси испарителя и защищена глухим кожухом с отверстиями в его верхней части.Такое выполнение устройства позволяет поддерживать постоянный уровень рассола при наклонениях судна и предотвращает унос с ним частиц шлама и накипи,На фиг. 1 изображена схема предлагаемого...

Номер патента: 176505

Опубликовано: 01.01.1965

Автор: Коваленко

МПК: B63J 1/00

Метки: воды, пресной

...явитель ОСОБ ПОЛУ ПРЕСНОЙ ВО Ь Известны способы получения пресной воды з морской в судовых вакуумных опреснитеях посредством перегонки. искус ания. ы из епло ь оп тельная особенность предложенного аключается в том, что в нагреваемый водят струю атмосферного воздуха, ую пузырьки, которые служат исгыми центрами парообразования. Обе пузырьков приводит к повышению и начальной турбулизацип потока, ию гидростатического столба жиделичению полезного температурного стенка - жидкость за счет снижения урного поля нагреваемой воды при Пр Подгшсная гругггга Л 0 246 Отличи способа з рассол в образуюш кусствегп разовани скорости уменьшен кости, ув напора температ добавочном сбросе тепла ее нагрева в ственно созданные центры парообразоТакой способ...

Номер патента: 184644

Опубликовано: 01.01.1966

Авторы: Баков, Пющенко

МПК: B63J 2/04

Метки: вентиляционный, воздухораспределитель

...меньшие габариты. Кроме того, он эффективнее и удобнее в эксплуатации. ЗО 1-1 а чертеже изображен вентиляционный воздухораспределитель в трех проекциях.Наружная полушаровая заслонка 1 и внутренняя 2 поворотно смонтированы на несущем фланце, выполненном из двух кольцевых пластин 8 и 4. На внутренней поверхности наружной заслонки предусмотрен выступ 5, входящий в гнездо на наружной поверхности внутренней заслонки. Обе заслонки соприкасаются по сферическим поверхностям. Основание внутренней заслонки снабжено буртом б, входящим в кольцевой паз бурта 7 наружной заслонки.Бурт 7 наружной заслонки выполнен ступенчатым и входит в кольцевой паз несущего фланца, образованный заточками пластин 8 и 4 при наложении их одна на другую и соединении.Для...

Номер патента: 195344

Опубликовано: 01.01.1967

Автор: Молчанов

МПК: B63J 2/06

Метки: воды, воздуха, воздухозаборных, капель, механизмов, судовых, трактах

...направленной к потоку воздуха. На выходных прямолинейных участках пластин 1 установлены дополнительные карманы, обра. зованные стенками б и б со щелями К и Л.Сливная камера выполнена с перегородкойи щелью 11 и присоединена к пластинам посредством стенок 8, образующих сливную полость Н, Пластины 1 установлены с боковымнаклоном.Воздух в устройство засасывается со стороны, указанной стрелкой С, и при прохождении потока в каналах между пластинами содержащиеся в нем крупные брызги воды выпадают на верхние стороны пластин и стекают вниз в желобки,Ж, по которым отводятся через вырезы в боковых стенках устройства. Вода, текущая в виде пленки по поверх 15 ностям пластин 1 и частично увлекаемая потоком внутрь каналов, отводится через щельИ и...

Номер патента: 198171

Опубликовано: 01.01.1967

Авторы: Аксенов, Воронин, Каганов, Калинин, Карабанов, Кравец, Ленинградский, Матаева, Скорлышев, Тув, Федотова

МПК: B63J 2/12, B63J 2/14

Метки: вертикальный, подогреватель, судовой

...и ремонтных работ, ение для подвески поо в виде жестко соединей его части, фланца, чяемого к пал бе судна. гогчийсл ния тептп подо- емкости, ным под бразного ара,2, Подогреватель п 0 тем, что, с целью обеслопередачи и улучшен грева всей массы неф подогреватель оборудо ипг устройством для 5 агента, например возд о п. 1, отличапечения, повышеия равномерностепродуктов вван расположенподачи газооуха, газа или и Известны судотели, включающспособление.Предлагаемый подогреватель для нагрева в емкости нефтепродуктов отличается от известных тем, что, с целью обеспечения свободной его подвески и облегчения монтажа, демонтажа и ремонтных работ, крепежное приспособление для подвески подогревателя вьгполнеяо в виде жестко соединенного с ним,...

Номер патента: 231085

Опубликовано: 01.01.1968

Авторы: Башкиров, Буслаев, Васильев

МПК: B63J 2/04, F24F 13/078

Метки: воздухораспределитель

...воздуха на судах, включающий сопло, смесительную камеру и диффузор. Отличительной особенностью воздухораспределителя является выполнение его совмещенным со светильником-плафоном, размещенным под кольцевыми смесительной камерой и диффузором,Цель изобретения - повысить эффективность распределения воздуха. Достигается это тем, что размещенная над светильником-плафоном кольцевая смесительная камера соединена с соплом воздухораспределителя.На фиг. 1 изображен воздухораспределителя, продольный разрез; на фиг, 2 - то же, в плане.По подводящему каналу 1 воздух входит в кольцевую распределительную камеру 2, где получает вращательное движение за счет тангенциальной подачи свежего воздуха и поступательное движение вниз к выпускной щели...

Номер патента: 232045

Опубликовано: 01.01.1968

Авторы: Баков, Брант, Коган, Тылевич, Ястребов

МПК: B63J 2/02

Метки: соединение, трубопроводов

...бухтин на трубах, между коц 15 цамц соединяемых труб и соединительной муфтой включена пара промежуточных втулок из стеклопластика, а ца торцовые участки солинцтельной муфты и трубы намотана стекло- лента, пропитанная эпоксидцо-полиамидцым 20 к чеем быстрого и дов, преимувых воздухоьных бухтин Зависимое от авт. свидетельства-Заявлено 15.Л 11.1966 ( 1097923/27-11) Известны клеевые соединения трубопроводов, состоящие из двух концевых участков труб и соединительной муфты, надеваемой на концы труб.В предлагаемом соединении между концами соединяемых труб и соединительной муфтой включена пара промежуточных втулок из стеклопластика, а на торцовые участки соединительной муфты и трубы намотана стеклолента, пропитанная...

Номер патента: 237726

Опубликовано: 01.01.1969

Автор: Грановский

МПК: B63J 4/00, C02F 1/36

Метки: вод, сточных

...патрубок 3, краны 4 и 5, фотоплотномер б и кран 7 подается масло-водяная эмульсия из-под палубы машинного отделения. Отстоявшаяся вола через кран 8, фотоплотномер 9, кран 10 и патрубок 11 поступает в камеру-разделитель 12 (направление пото:.а по 1 азаио стрелками). В камере. разделителе смонтированы плоские электроды, причем верхние электроды 13 установлены вертивдоль направления потока, а 5 ние - горизонтально и представляют собойплоскую пластину 14. Ультразвуковые излучатели 15 1 эасположсны В камере-разделителе с таким расчетом, чтобы излучения их были направлены вдоль потока.О Элект 1)ическос питание на элсктродь 1 по.дается от преобразователя 16 по кабе,ио 17 через конта 1 тныс выходы 18, и на 1 льтразв- ковые излучатели - от...

Номер патента: 243430

Опубликовано: 01.01.1969

Авторы: Иоффе, Комарова, Пыж, Родин

МПК: B63H 23/10, B63J 3/02

Метки: передача, судовая

...акто одписноеоткрытий апупова погра фин колеоо переднего хода 9 механически, замыкается,на шестерню 1;перебор заднего хода Г, состоящий из шестерни И и колеса 14;три гидромуфты 151 б 17, которые гидро- динамически соединяют следующие звенья: тидромуфта переднего хода 15 соединяет колесо переднего хода 9 раздаточного перебора с шестерней 1 центрального перебора; гидро- муфта заднего хода 1 б - колесо 14 перебора заднего хода с шестерней 1 центрального перебора; разобщительная гидромуфта 17 - колесо заднего хода 10 раздаточного перебора с шестерней 13 перебора заднего хода.При всех режимах мощность от силовой турбины 18 к,центральной шестерне 8 раздаточного перебора подводится через зубчатую муфту 19.,В зависимости от включения...

Номер патента: 261937

Опубликовано: 01.01.1970

Авторы: Грицаенко, Логвин

МПК: B63J 2/02

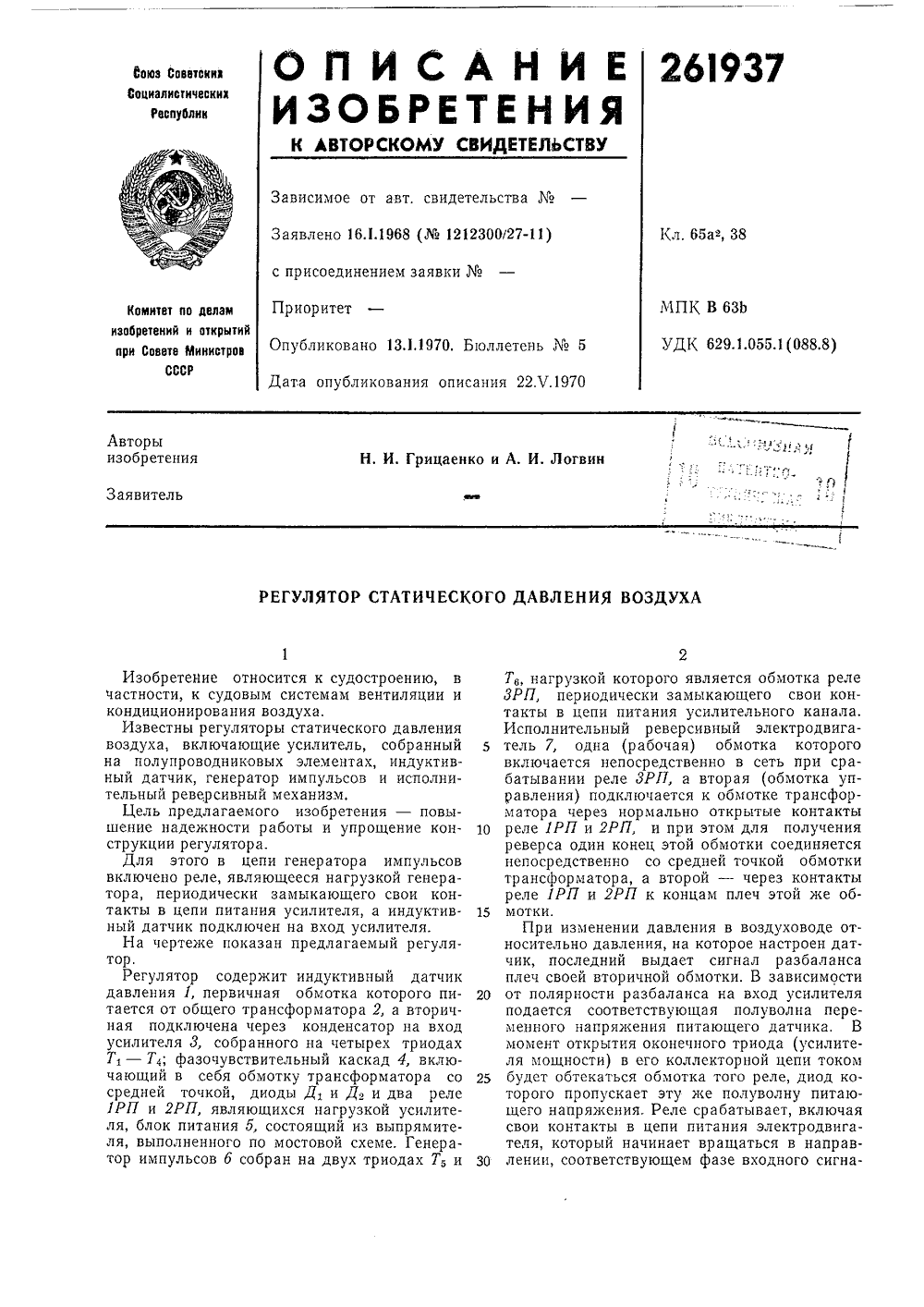

Метки: воздуха, давления, регулятор, статического

...усилительного канала, Исполнительный реверсивный электродвигатель 7, одна (рабочая) обмотка которого включается непосредственно в сеть при срабатывании реле ЗРП, а вторая (обмотка управления) подключается к обмотке трансформатора через нормально открытые контакты 10 реле 1 РП и 2 РП, и при этом для полученияреверса один конец этой обмотки соединяется непосредственно со средней точкой обмотки трансформатора, а второй - через контакты реле 1 РП и 2 РП к концам плеч этой же об мотки.При изменении давления в воздуховоде относительно давления, на которое настроен датчик, последний выдает сигнал разбаланса плеч своей вторичной обмотки. В зависимости 20 от полярности разбаланса на вход усилителяподается соответствующая полуволна переменного...

Номер патента: 281303

Опубликовано: 01.01.1970

Авторы: Иностранец, Иностранна

МПК: B63J 3/02

Метки: библиотека

...В (управление из машинного отделения) гаснет, по одновременно зажигается сигнальная лампа 18 на мостике у указателя положения А. Переключатель 30 разрывает цепь сигнальной лампы 58 в машинном отделении, относящейся к сигнальному указателю положения В. Одновременно с этим замыкается цепь сигнальной лампы 59 и зажигается свет у указателя положения Л в машинном отделении.Когда дополнительная рукоятка 45 находится в положении А, двухполюсный переключатель 50 перемещается в направлении к контактам 51, причем цепь акустического сигнализатора 14 и сигнальной лампы 15 отключается и одновременно замыкается цепь реле 53. Это реле соединено с группой переключателей цепи передатчика и приемника телеграфной установки аким образом, чтобы все...

Номер патента: 321660

Опубликовано: 01.01.1971

Автор: Краснощекое

МПК: B61D 27/00, B63J 2/00, F24F 5/00 ...

Метки: воздуха, кондиционирования

...поверхностным приборам изменения температуры преимущественно кондиционеров, применяемых в транспортных установках искусственного климата. 5Известны устройства для кондиционировация воздуха, включающие корпус и размещенные в цем элементы для обработки воздуха, расположенные последовательно в направлении движения воздуха. Недостатком 10 известных устройств является значительное аэродинамическое сопротивление.С целью уменьшения аэродинамического сопротивления в предлагаемом устройстве элементы для обработки воздуха выполнены 15 из секций, расположенных последовательно по ходу движения воздуха, с зазором между ниии, в котором размещена заслонка.На фиг. 1 показано последовательное расположение воздухоохладителей; ца фиг. 2 - 20...

Номер патента: 308916

Опубликовано: 01.01.1971

Авторы: Дашивец, Савинов

МПК: B63J 2/02

Метки: вентиляционных, захлопка, каналов, противопожарная, судовых

...захлопки пять закрытием с любой сторон фиг. 1 изображена, общий вид; нна фиг. 1.пус 1 захлопки прямоугол алентного сечению присо , выполнен с фланцами 2 вентиляционных канало ем 3 для установки захл 4, Внутри корпуса распо но 5, насаженное на ось б и удерживаемое в открытом положении плавкой вставкой 7, Ручной привод вставки 7, выводящий ее из взаиемодействия с полотном 5, выполнен в виде 5 двуплечей тяги 8, сидящей на валике 9 с закрепленной на нем рукояткой 10. Валик 9 заключен в кожух 11 для защиты от попадания на него противопожарной изоляции, наносимой на переборку и захлопку. Захлопка имеет 10 узел уплотнения в виде резинового кольца 12,обеспечивающего герметизацию при проходе привода через переборку.При определенной...

Номер патента: 309871

Опубликовано: 01.01.1971

Авторы: Астраханское, Бибиков, Боровский, Вьюнов, Рабей, Сизов, Черкасов, Шемелев

МПК: B63J 2/14

Метки: 309871

...прогоняет их через подогреватель и возвращает их обратно в танки судна, причем в подогревателе используется тепло любого теплоносителя,Цель изобретения - интенсификация процесса подогрева нефтепродуктов и утилизации тепла, уходящего с выхлопными газами. Это достигается тем, что подогреватель установлен на газовыхлопном тракте судового двигателя, что позволяет использовать высокую температуру выхлопных газов для подогрева нефтепродуктов.На чертеже схематически показано предложенное устройство для подогрева вязки.; нефтепродуктов в судовом танке.Устройство включает двигатель 1, в хлопном тракте 2 которого установлен греватель . В этом подогревателе размещен змеевик /, связанный трубопроводамн 5 с насосом 6 и с танком 7 судна.При...

Номер патента: 310840

Опубликовано: 01.01.1971

Авторы: Всгсо, Мартыновский, Маурер

МПК: B63J 1/00

Метки: воды, морской, опреснитель, плавучий

...по которой с глубин океана подается вода, а также насосная установка 5, теплообменник б охлаждения пресной воды и трубчатые конденсаторы 7 и 8 воздухоохладителя и турбины соответственно.Опреснитель устанавливается с опущенной телескопическои трубой в море или океан, где разность температур поверхностных и глубинных вод, лежащих на глубине 200 - 300 м превышает 20 - 25 С, а температура воздуха высокая. За счет продувки балластных вод платформа опреснителя всплывает на высоту, исключающую воздействие на ее волны. За счет перекачки воды в уравнительных цистернах 9 платформа устанавливается в горизонтальном положения и стопорився в проушинах 10, Насос поднимает холодную воду в теплообменник б и охлаждает там заранее заполненную пресную воду...

Номер патента: 313408

Опубликовано: 01.01.1971

Авторы: Фуре, Христенок

МПК: B63J 2/14

Метки: вентиляционное, судовых, цистерн

...2 н 2 н 1 8, ст 1 И 2 13 л 11:3 дете 51 филь Гр б и с 10- пОрнтся конт)Гапка 10. Гср мсти 1 НОсть сосд 1- сния н:1 жнсй дети корпмсд, пс)споро;тки / И ВС)ХНСИ 12 СТН КО)Н 3 СЯ ООССИСЧ: ЗДСГС 51 Д 3 М)1 Я НРОклддк 1 м 1 11.1 троки 12 и 1;5 с флдицдми соединяют 13 сптпл 51 инс 1 П Ос с Гр Ойст:30 соотвстст:3 снно Вен Гиляц.10 нной тр 3 ООЙ (на с)тсжс нс ПОкдзднд):з цистерн 1 и В;,нтиляцноинои голо- ; 11В 0:3:у.(, Пост и 210 ии й чеГ 1 сз Гол 013 ку 1-т 13 СИТ:1 Л 51 ЦИОПНОЕ МСТИОЙСТВО, 011 И 1 С 1051 13 ф.1 Гьт)с б, про.однт ОГкр 1 тый и:1 дн 1 И х н поступает в цчстсрцу.Нд;) дличсски 1 з;Твор, поддсрж:1 дющнй КЛД;Яць 4 В З;31(ПЫТ 03 СОСГ 05 ННИ,ИСКЛ 10 Ч;1 СГ ВОЗ)10 ЖПОСГ 1 НОСТУ 11 ЛСПН 51 НСОЧН- щецно;о 1)оздукд В ц 11 стсриу через...

Номер патента: 313742

Опубликовано: 01.01.1971

Авторы: Колчина, Леонов, Петров, Степанов, Федоров, Школьников

МПК: B63J 2/12

Метки: воздуха, охлаждения

...поступает на душирование постов,Изобретение относится к судовым устройвам, в частности к устройствам для охлажения воздуха. ля охлаждения возой и дополнительный иминатор. Однако в я охлаждения возхладители большого иваются требуемыенеобходимые для оты личного состава пиках. Целью изобретения является улучшение условий работы людей при высокой температуре атмосферного воздуха и морской воды и уменьшение габаритов и веса.Это достигается тем, что дополнительный воздухоохладитель встроен между основным воздухоохладителем и элиминатором. При этом снаружи дополнительного воздухоохладителя установлен кожух с поворотными перегородками-сепараторами,На чертеже схематически изображено описываемое устройство.Устройство содержит основной...

Номер патента: 313743

Опубликовано: 01.01.1971

Авторы: Балаков, Зельманов

МПК: B63J 2/12

Метки: грузов, перевозки, скоропортящихся, судно, сухогрузное

...атмосферы. Каждый 5 трюм и твиндек оборудован системой принудительной вентиляции и по сравнению с рефрижераторными судами не имеет теплоизоляции, Попадая в трубопровод 9 и 10, жидкий азот мгновенно испаряется. Его холодные па ры поступают в трюмы и твиндеки и заполня.ют их целиком, вытесняя воздух. Пары азота оказывают на перевозимый груз консервирующее действие - замедляют процесс дыхания плодов в 15 - 20 раз, вследствие чего не 15 увеличиваются потери в весе, и не ухудшается вкус и окраска плодов. Кроме того, пары азота снижают температуру в трюме до регламентированной для перевозки свежих плодов. При этом процесс подачи азота в трюм 20 не связан с его механической перекачкой иавтоматизирован, что исключает ,необходимость...

Номер патента: 315647

Опубликовано: 01.01.1971

Авторы: Дашивец, Лазарев, Школьников

МПК: B63J 2/02

Метки: вентиляционная, головка, судовая

...по одной кольцевой канавке,Крышка 18, закрепленная на штоке 15, имеет по периметру канавку в виде ласточкиного хвоста, куда запрессовано резиновое уплотнение 19. На штоке поршня 16 выполнена резьба для установки фильтра 20, который прикреплен к комингсу 21 с помощью кольцевой крестовины 22, В самом фильтре 20 имеется отверстие, в котором размещена фигурная муфта 23. На конце этой муфты предусмотрена нарезка для закрепления с помощью накидной гайки 24 фильтра 20 к комингсу 21 и штоку 17.Конусный стакан 25 корпуса головки в верхней части имеет по периметру канавку в виде ласточкиного хвоста, куда запрессовано резиновое уплотнение 26 В нижней части конуса предусмотрен фланец для присоединения к нему вентиляционного трубопровода. Корпус...

Номер патента: 316602

Опубликовано: 01.01.1971

МПК: B63J 2/12

Метки: 316602

...мц 11, попадающими в отверстия 12, сделаниыс В салазках. ля псэемещеиия перебор 1 ки в углах щитов установлены зацепы 13, жест О СОСДИНЕИ;1 Ыс С рЫт 12 ГОЗ 14, КОТОрт 1 СЛМкцт Для приведе;1 ця в действие фиксаторов. Вдоль 10 в;1 утрсцией стороны поперсч 1:ого канала 15таЯ Е МСТ 111 ОВЛСЦт ПЕРЕДВИкНЫЕ ЩИТЫ, ПРИ- чем крацц;1 е ццты 15 для обрдзовация гермети:ц 10;О Яидлд 4 Выполцсиы тдк, что Вцтрьвдви Яться здслои 1 и 1(, фиксир сх 11 е 15 Зд 1 кИМдМИ И 1 СГ 1 ОДВцжИЫЕ СтЕцКИ 19 бОртО 1"палов д и.сОт Отверстия 20 для ВыПТС 1 кц 1:ОЗД Хд В Тр 1 ОМ. КОНЕецтЕ тЯСТИ 21 ЭТИХ стс 1 Ок также цмсОт выдвцг 11 ОцИеся заслонК".1.20 Воздух вецт:1 лятором 2 направляется вВОЗДМХООХЛДД:ТСЛ 1 о 5, ГДЕ ОХЛЯДДЕТСЯ Ц ПОЯстсЯ к боРтовт 1 м кацдлдм 4 ц 5,...

Номер патента: 318513

Опубликовано: 01.01.1971

Авторы: Волов, Пате

МПК: B63J 2/04

...соединенный со станцией 5 18 управления. Термореле 14 - 16 подключенысоответственно к выводам 19 - 21 секций 2, 8 и 4 (подключение выводов секции к термореле на чертеже не подсказано). Станция управления сваокена температурным датчиком 22, О установленным в трубопроводе системы зимнего кондпционирования.Работает устройство следующим обравом.Холодный наружный воздух забираетсяэлектровентилятором 1 и подается на секции, 5 воздухонагревателя и в трубопровод 6. Воздух, проходя через воздухонагреватель, к 1 одвергается обязательному подогреву в секции 5 паром, подающимся по наропроводу 10 через клапан 17 пропорционального регулиро- О вання по температуре выходящего по трубопроводу системы зимнего кондиционпровання воздуха с помощью станции...

Номер патента: 318514

Опубликовано: 01.01.1971

Авторы: Гулин, Давушкин, Ефимов, Казменко, Кресс, Лев, Лемисов, Уль

МПК: B63J 3/04

Метки: забортных, механизмов, привод, судовых

...ме ханизма требуется свой привод, что снижает надежность подводных конструкций и увеличивает вес приводов.Цель изобретения - приведение в действие от одного привода, по крайней мере, двух за бортных механизмов. Достигается зто тем, что внутри червячного колеса выполнено сквозное отверстие с гладкостенным и винтонарезным участниками, причем в первом участке зафиксирован вал, воздействующий на второй заборт ный механизм и связанный с червячным колесом при помощи штифта, а во втором - вмонтирован стержень, на конце которого закреплена съемная рукоятка, взаимодействующая со стопором, установленным на корпусе, 25На чертеже изображен предлагаемый привод забортных механизмов.Привод содержит корпус 1 в котором расположен червяк 2,...

Номер патента: 319520

Опубликовано: 01.01.1971

Авторы: Калинин, Тув

МПК: B63J 2/12

Метки: библиотид, всесоюзная, пдтдаш-ташм

...в различных отсеках судна, а также уменьшение расхода теплоносителя достигается тем, что теплоноситель подают по чередующимся ветвям прямоточного подогревателя во встречных направлениях.Предлагаемый способ поясняется чертежом.Пар подают на судно с любого борта в паровой коллектор 1, откуда по пароподводящему трубопроводу 2, проложенному по днищу,пар поступает в носовую часть судна, а потрубопроводу 3 - в его кормовую часть. В бопроводыколлектоогревателяиз носа в направлевей одного атоотводяорме пароподводящие трук парораспределительными от них по ветвям б подо направления пар движетсяа по ветвям б встречногос кормы в нос. Концы ветления подходят к конденсоллекторам 7. носу и выходя рам 4, прямог корму, ния - направ щим к едмет...

Номер патента: 331972

Опубликовано: 01.01.1972

Авторы: Бочков, Сергеев, Шведчиков

МПК: B63J 2/02

Метки: люк-воздухозаборник•ссоюзнаядтешикай, •йй»бл1юте

...Ана фиг. 2; на фиг. 2 - разрез по Б - Б нафиг. 1.В брызгоотбойной крышке 1 люка-воздухозаборника, переворачивающейся на оси 2 пет ли 8, закреплены кронштейны 4, которыми крышка 1 упирается на амортизированную опору 5 комингса 6 люка. Оси 7 задраек 8 смонтированы на раме 9, прикрепленной осью 10 к кронштейну 11 стопора 12, Через раму 9 пропущен ходовой винт И, снабженный маховиками 14 и 15, С винтом 18 сопряжена резьбовая втулка 16, встроенная в вентиляционную крышку 17.В положении закрыто кронштейны 4 брызгоотбойной крышки установлены на амортизированной опоре 5 комингса 6 люка, а задрайки 8 заведены под опору 5, Крышка 17 при этом может находиться в закрытом положении (верхнем), когда она прилегает к комингсу б люка, и в открытом...

Номер патента: 338237

Опубликовано: 01.01.1972

Авторы: Васильев, Лазарев, Патен, Тарита, Школьников

МПК: B01D 46/52, B63J 2/02

Метки: вентиляции, вентиляционная, воздуха, головка, наружного, приема, системах

...наружного воздуха в системах вентиляции,Известны вентиляционные головки для приема и очистки наружного воздуха в системах вентиляции, содержащие корпус, крышку, кожух, фильтр и сепаратор. Однако такие вентиляционные головки имеют низкую эффективность действия из-за того, что их сепараторы пе защищают фильтр от попадания влаги и недолговечны.Целью изобретения является создание такой вентиляционной головки, конструкция которой позволила бы повысить эффективность действия, долговечность и надежность в работе.Эта цель достигается тем, что сепаратор выполнен в виде гофрированных пластин, размещенных в кожухе между входным его отверстием и фильтром.На фиг. 1 схематически изобр описываемая вентиляционная головка г, 2 - разрез по А - А на фиг....

Номер патента: 347247

Опубликовано: 01.01.1972

Авторы: Рашковский, Смирнов

МПК: B63J 1/00

Метки: вымораживающая, опреснительная

...теплопередачи между пресной водой, рассолом и исходным соленым раствором; К забора промывочной воды.Соленая исходная вода с небольшим начальным напором 0,3 - 0,5 м водяного столба поступает через штуцер 27 в нижнюю часть теплообменнпка, за два хода (вверх и вниз) охлаждается за счет теплообмена с выходящими потоками пресной воды и рассола до 2 - 4 С и выходит из теплообменника через штуцер 26. Затем вода при помощи насоса 86 через штуцер 23 подается в полость Б.В полостями А при температуре около - 8 С кипит холодильный агент, отнимая через боковую стенку трубы 2 теплоту льдообразова ния от предварительно охлажденного соленого раствора. Лед, намороженный на внутренней поверхности трубы 2, срезается и подается шнеком 44 в полость В, в...
