B25B — Инструменты для закрепления, соединения, разъединения или поддерживания, не отнесенные к другим классам и подклассам

Номер патента: 1143587

Опубликовано: 07.03.1985

Авторы: Кузнецов, Мегедь

МПК: B25B 27/00

Метки: затяжки, резьбовых, соединений, схват, устройству

...детали при работе известным устройством требуется контролировать усилие поджатия рычагов, что ведет к сни 20 жению производительности. Цель изобретения - повышение производительностии.Указанная цел ь достигается тем, что схват к устройству для затяжки резьбовых соединений, содержащий полый шпиндель и подпружиненную относительно него пиноль, несущую на конце двуплечие рычаги, одним плечом контактирующие с собираемой деталью, снабжен подпружиненными вдоль Зп оси штырями, проходящими через шпиндель и пиноль, периодически взаимодействующими со свободным плечом соответствующего рычага, и упругими элементами, поджимающими свободные плечи рычагов к ш п индел ю. 35На фиг. 1 изображен схват, общий вид, на фиг, 2 - рабочее положение...

Номер патента: 1144865

Опубликовано: 15.03.1985

Авторы: Авдеев, Игнатов, Кавинский, Сургучев

МПК: B25B 13/48

Метки: ключ, трубный

...для охвата трубы и звено для 5ее затяжки, выполненное в виде рычага, одним концом шарнирно связанногосо скобой, а другим - посредствомсухаря, взаимодействующего с трубой,причем рычаг прижимается к трубе 10эксцентриком, закрепленным на рукоятке Я .Наиболее близким к изобретениюявляется трубный ключ, содержащийрукоятку, шарнирно связанную с ней 15одним концом скобу для захвата трубыи рычаг, взаимодействующий с последней 2,Общим недостатком известных трубных ключей является невысокая надежность затяжки вследствие проскальзывания ключа по трубе,Цель изобретения - повышение надежности затяжки.Указанная цель достигается тем, 25что трубный ключ, содержащий рукоятку, шарнирно связанную с ней однимконцом скобу для захвата трубы ирычаг,...

Номер патента: 1144866

Опубликовано: 15.03.1985

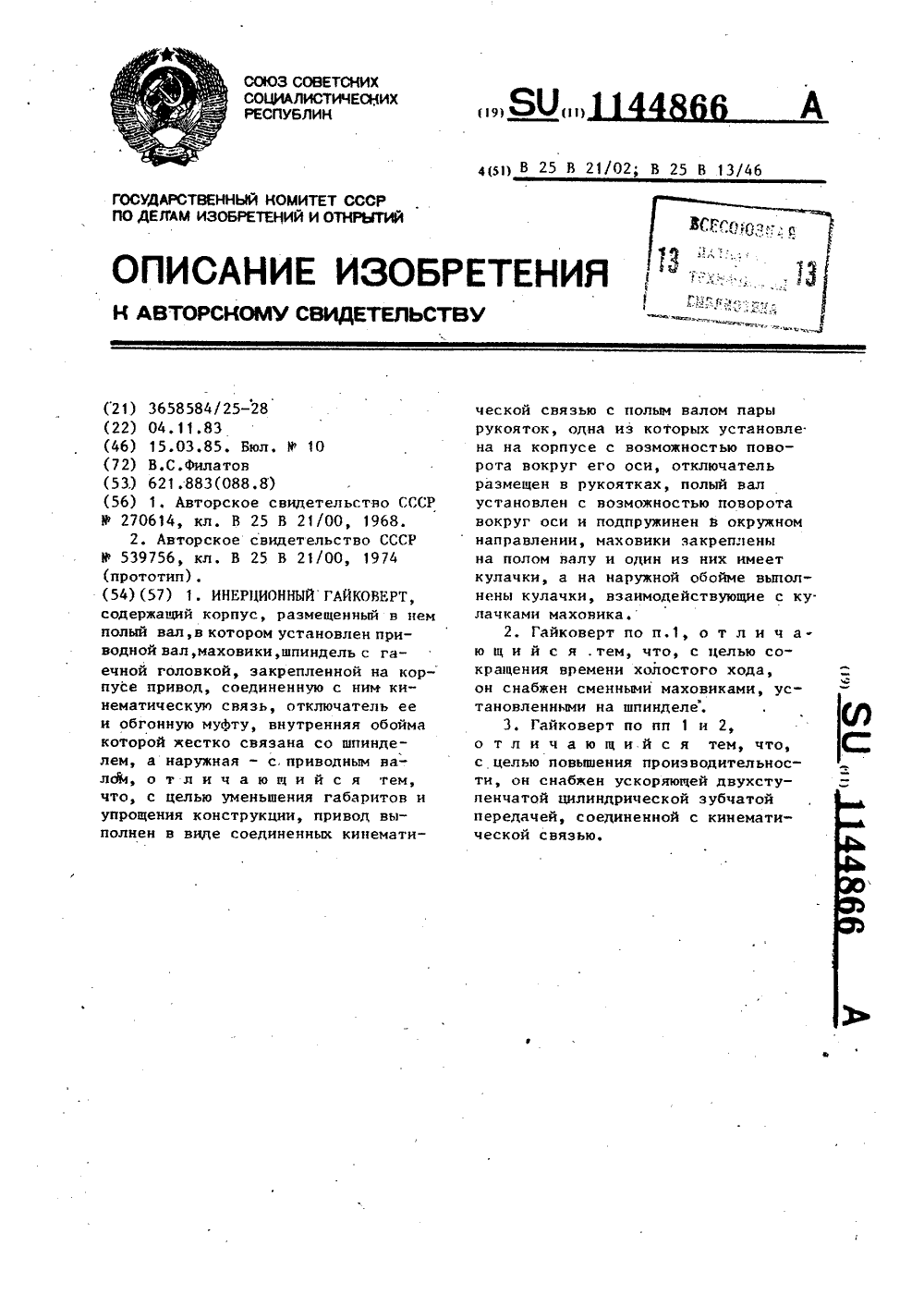

Автор: Филатов

МПК: B25B 13/46, B25B 21/02

Метки: гайковерт, инерционный

...рукоятку 18 в исходное положение. В центральной части полого нала 2 выполнено храповое колесо 20, которое на шариковых опорах 21 устайовлено в корпусе 1 и зафиксировано в нем гайкой 22, Полый вал 2 установлен в корпусе 1 с возможностью поворота вокруг оси и подпружииен в окружном направлении относительно него, например, с помощью цилиндрической пружины 23 кручения, являющейся силовым элементом,44866 4 5055 3 11Угол поворота полого нала 2 ограничен выполненным в нем и в гайке 22 секторным пазом 24 (угол сектора 60 - 120 ), в котором размещенйпалец 25, ввернутый в приводной вал 3, Пружина 26 кручения обеспечивает возвращение приводного вала 3 в исходное положение после его рабочего поворота вместе с наружной обоймой 14. В рукоятки 17 и...

Номер патента: 1144867

Опубликовано: 15.03.1985

Авторы: Горелик, Чаадаев, Шейнкман

МПК: B25B 23/14

Метки: ключ, электромеханический

...их ширины так, что между ними имеются свободные зоны. На корпусе 1 закреплен цилиндр 23, служащий для перемещения в осевом направ 5 10 15 20 25 30 35 40 45 ленин шпинделя 5, который связан сего штоком. Головка б под ключ размещена на шпинделе 5 с возможностьюосевого перемещения и подпружиненапружиной 24, которая свободным концом взаимодействует с кольцом 25,установленным на шпинделе 5.Электромеханический ключ работаетследующим образом.Вращая гайку 10, сжимают пружины12 до необходимого осевого усилия,настраивая тем самым муфту предельного момента и сам ключ на требуемыймомент.Цилиндр 23 перемещает шпиндель5 с головкой 6 под ключ, пружиной24 и кольцом 25 вниз до соединенияголовки 6 под ключ с головкой болтаили гайки (не показаны)...

Номер патента: 1144868

Опубликовано: 15.03.1985

Автор: Пенкин

МПК: B25B 23/14

Метки: крутящего, момента, тарированного

...полумуфта 24 многорядной кулачковой муфты, прилегающая к внутренне му Фланцу 14 гильзы 15. Полумуфты 23 и 24 вставлены своими выступами 25 в пазы гильзы 15 (фиг,б), Благодаря зазорам по диаметрам и .в дне каждого паза полумуфты 23 и 24 не могут вращаться относительно гильзы 15, но могут перемещаться как в радиальном, так и в осевом направлениях. Полумуфты 23 и 24 имеют.по два кулачка 26 (Фиг.б). 10 В расточку верхней части гильзы 1 вставлена ведомая полумуфта 27 однорядной кулачковой муфты. На вал 2 надет с возможностью вращение и поступательнбго перемещения вдоль оси фланец 28, бурт которого входит в отверстие нолумуфты 27. Полумуфта 27 и Фланец 28 стянуты винтами 29, законтренными пружинными шайбами, и от взаимного разворота...

Номер патента: 1144869

Опубликовано: 15.03.1985

Автор: Скрипняк

МПК: B25B 23/14

Метки: гайковерт, динамометрический

...на боковойповерхности корпуса 1,Жесткая часть 16 скобы выполненас продольным пазом 18, в которомразмещено промежуточное звено 12,а последнее выполнено в виде Г-образной пластины. 15Один из ключей 8 хвостовиком 10через рычаг 2 кинематически связанс корпусом силового привода 7, другой ключ 9 - со штоком 19 привода7 и снабжен храповым механизмом . 20(не показан) . Силовой привод 7 имеет динамо- метрический узел, предназначенный для контроля усилия, приложенного к хвостовикам 10 и 11, ключей 8 и 9, гидроусилитель, перепускной 20 и золотниковый 21 механизмы. Перепускной механизм 20 снабжен дополнительным перепускным каналом 22 с запорным клапаном 23, управляемым З 0 золотниковым механизмом 21.Гидроусипитель включает в себя...

Номер патента: 1144870

Опубликовано: 15.03.1985

Авторы: Веденьев, Декальчук, Деревянко, Кривомазов, Овчинников, Щербаков

МПК: B25B 27/26

Метки: разборки, соединенных

...отраслях народного хозяйствапри выполнений демонтажных работ,в частности разборки фланцевых соединений,Цель изобретения - повышение производительности.На чертеже схематически изображено устройство для разборки соединенных деталей, общий вид,Устройство для разборки соединенных деталей состоит из корпуса,выполненного в виде жестко связан Зных друг с другом и расположенныхТ-образно цилиндров 1 и 2. В цилиндре1 размещены поршни 3 и 4, выполненныесо штоками 5,6 соответственно и установленные встречно-направленно. В 20корпусе установлены разжимные губки7,8 и пружины 9 растяжения, связывающие их. Кроме того, в цилиндре 2установлен поршень 10, который кинематически связан с поршнями 3,4 ци-, 25 линдра 1, Цилиндр 1 содержит винт...

Номер патента: 1144871

Опубликовано: 15.03.1985

Авторы: Виноградов, Лаповок

МПК: B25B 29/00, B25F 1/04

Метки: инструмента, подвески

...и управляющим механизмом,обеспечивающим периодическую кинематическую связь ведущей звездочки с ваНа фиг.1 схематически изображеноустройство для подвески инструмента,общий вид, на фиг,2 - вид А на фиг.1,на фиг.З - узел 1 на фиг, 1; на фиг.4 разрез Б-Б на фиг.З, на фиг.5 - видВ на фиг.З,Устройство для подвески инструмента содержит обойму 1, закрепленнуюна рычаге 2 с помощью оси 3. Рычаг2 шарнирно установлен на поворотнойпереносной колонке 4, В обойме 1закреплена ось 5, на которой установлен цилиндрический двухручьевой барабан 6 с вмонтированной спиральнойпружиной , закрепленной на нем одним концом, а другим - на оси 5. Наторце барабана 6 жестко установленозубчатое колесо 8, Параллельно оси5 в обоймеустановлен вал 9, накотором...

Номер патента: 1144872

Опубликовано: 15.03.1985

Авторы: Графенхорст, Калабеков, Медведев, Продан, Проноза, Чехов

МПК: B25B 29/02

Метки: давления, емкостей, затяжки, крышек, шпилек

...возможности устройства,Цель изобретения - расширение технологических возможностей.Цель достигается тем, что в уст 35ройстве для затяжки шпилек крышекемкостей давления, содержащем траверсу, взаимодействующий с ней гид-равлический домкрат и соединительныетяги, жестко связанные с траверсойи предназначенные для воздействияна шпильки, площадь поперечного сечения каждой соединительной тяги выбрана пропорциональной расстояниюот этой тяги до гидравлического домкрата .На Фиг. 1 схематически изображеноустройство для затяжки шпилек, частичный продольный разрез; на Фиг.2 -вид А на фиг,1.50Устройство для затяжки шпилеккрышек емкостей давления содержит траверсу 1, взаимодействующий с ней гидравлический домкрат 2 и соединительные тяги 3,...

Номер патента: 1146181

Опубликовано: 23.03.1985

Автор: Суровцев

МПК: B25B 1/02

Метки: тиски

...их,разборку и сборку, а также большие габариты и вес при необходимости создания больших прижимных усилий.Эти усилия могут быть увеличенытолько за счет изменения угла наклона торцовык поверхностей.Целью изобретения является улуч- ЗОшение эксплуатационных характеристик,Поставленная цель достигаетсятем, что в тисках, содержащих основание, силовой привод, неподвижную и подвижную губки, подпружи 35ненные наладки, взаимодействующиес губками по наклонным к основаниюучасткам торцовых поверхностей губок, торцовые поверхности губоки наладок выполнены в виде гребенок,а тиски снабжены установленными набоковых поверхностях губок накладками с направляющими на внутреннихповерхностях параллельными наклонным поверхностям выступов гребенок, при...

Номер патента: 1146182

Опубликовано: 23.03.1985

Авторы: Басов, Продченко, Проценко, Шпанько

МПК: B25B 1/20

Метки: зажима, сложной, тиски, формы

...регули рующего узла подвижной губки.Для компенсации неточностейизготовления золотников и взаимногорасположения каналов тиски снабженыдемпферами, каждый из которых установлен на каждом канале между каждымзажимным элементом и золотниками,жесткость упругих элементов которыхбольше жесткости упругой стенки накопителя.40 На фиг.1 приведены тиски, общийвид, на фиг,2 - то же, вид сверху,на фиг.З - сечение А-А на фиг.2,на фиг. 4 - сечение Б-Б на фиг.З,на фиг,5- сечение В-В на фиг.З, 45 на фиг.б - сечение Г-Г на фиг.З,на фиг.7 - сечение Э-П на фиг.1,на фиг.8 - сечение Е-Е на фиг,1.Тиски для зажима деталей сложной, формы содержат основание 1, силовой привод (на чертеже не показан),не-. подвижную губку 2 и подвижную губ-ку 3, зажимные...

Номер патента: 1146183

Опубликовано: 23.03.1985

Авторы: Вольф, Матвеев

МПК: B25B 13/54

Метки: ключ, труб

...ключа.Цель изобретения - упрощение конструкции и повышение производительности. Поставленная цель достигается тем,45 что в ключе для труб, содержащем полый цилиндрический корпус с головкой под привод, размещенные в нем упоры, предназначенные для взаимодействия с трубой, и пружину, кото рая размещена между упорами, последние расположены в диаметральной плоскости, каждый из них имеет на одной из сторон два пересекающихся между .собой скоса, один из которых 55 расположен под углом к оси корпуса и предназначен для взаимодействия с торцом трубы, а другой - в плоскости, проходящей через касательнуюк корпусу.На фиг.1 изображен ключ длятруб, продольный разрез; на фиг.2 -разрез А-А на фиг.1.Ключ для труб содержит. полый цилиндрический корпус 1...

Номер патента: 1146184

Опубликовано: 23.03.1985

Автор: Сергеев

МПК: B25B 15/00

Метки: затяжки, инструмент, крепежа, ручной

...по технической сущности и достигаемому результату к изобретению является ручной инструмент для затяжки крепежа, содержащий корпус, расположенные в нем рабочую оправку, соосные ей неподвижную и подпружиненную в осевом направлении втулки и стопорные элементы в виде тел качения 2.Однако известное устройство неудобно в работе из-за больших габаритов, что уменьшает производительность.Цель изобретения - повышение производительности.Указанная цель достигается тем, что в ручном инструменте для затяжки крепежа, содержащем корпус, расположенные в нем рабочую оправку, соосные с ней неподвижную и подпружиненную в осевом направлении втулки и стопорные элементы, в виде тел качения, в рабочей оправке выполнена радиальная канавка с гнездами, в...

Номер патента: 1146185

Опубликовано: 23.03.1985

Авторы: Бобров, Брюховец, Прусов

МПК: B25B 21/00

Метки: затяжки, резьбовых, соединений

...системы управления.Устройство для затяжки резьбовых соединений содержит основание 1 с вертикальной направляющей 2, установленной с возможностью перемещения на ней плитой 3, связанный с последней корпус 4, размещенные в нем двигатель 5, редуктор 6, пус ковой 7, резьбозавертывающий 8 и исполнительный механизмы, причем последний выполнен в виде двух силовых приводов 9 и 10, один из которых (9) предназначен для перемещения скобы 11, служащей для упора головки элемента 12 резьбового соединения, другой 10 - для перемещения плиты 3,Устройство имеет измеритель крутящего момента, выполненный в виде датчика 13 линейных перемещений, и автоматизированную. следящую систему 14 управления (АССУ), взаимодействующую с пусковым 7, резьбозавертывающим 8...

Номер патента: 1146186

Опубликовано: 23.03.1985

Авторы: Богданович, Бузунов, Красовский

МПК: B25B 21/02, B25B 23/147

Метки: гайковерт, действия, фрикционно-импульсного

...периодически сообщающей воздухоподводящий канал с муфтой, размещенных в радиальных отверстиях, подпружиненных в осевом направлении фиксаторов, взаимодействующих с кольцевой канавкой, а центр тяжести золотника, являющегося центробежным регулятором, смещен относительно оси вращения.На фиг. 1 изображен гайковерт фрикционно-импульсного действия, продольный разрез; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - золотник, продольный разрез.Гайковерт фрикционно-импульсного действия содержит корпус 1, размещенные в нем пневмодвигатель 2, кинематически связанный с его выходным валом 3, маховик 4, шпиндель 5, размещенную в маховике 4 пневматическую дисковую муфту 6, соединяющую при ее рабочем ходе маховик 4 со шпинделем 5 и включающую...

Номер патента: 1146187

Опубликовано: 23.03.1985

Авторы: Голуб, Усик, Федченко, Яковец

МПК: B25B 23/08

Метки: инструменту, монтажному, насадка

...с короткими плечами рычагов, и упорный элемент, кинематически связывающий корпус с обоймой, снабжена гильзой с радиальным резьбовым отверстием, размещенной в центральном отверстии корпуса, подпружиненной в осевом направлении относительно фланца и предназнац О ченнои для взаимодеиствия с корпусом монтажного инструмента, в корпусе выполнен сквозной продольный паз, в обойме - сквозн н нои продольныи паз с наклонным к оси участком в средней части, а упорный элемент выполнен в виде пальца с резьбовым концом, размещенным в резьбовом отверстии гильзы, прел, назначенной для взаимодействия с корпусом монтажного инстру 25 30 35 40 45 50 мента, и взаимодействующим со стенками продольных пазов.На фиг. 1 изображена насадка к монтажному инструменту в...

Номер патента: 1146188

Опубликовано: 23.03.1985

Авторы: Богданович, Бузунов, Красовский

МПК: B25B 21/02, B25B 23/14

Метки: гайковерт, действия, фрикционно-импульсного

...периодически взаимодействующий с управляющим рычагом, на валу маховика выполнены диаметрально расположенные лыски, центробежный регулятор установлен на валу маховика с возможностью радиального перемещения и выполнен в виде взаимодействующей с лысками маховика рамки с продольными и поперечными каналами, размещенной в поперечном канале планки с нажимным винтом, взаимодействующим с валом маховика, и пружин, размещенных в продольных пазах, соединенных концами с рамкой и планкой, а внешний контур рамки, взаимодействующей с управляющим рычагом, выполнен по окружности, центр которой смещен относительно оси вращения маховика.На фиг. 1 изображен гайковерт фрикционно-импульсного действия, продольный разрез; на фиг. 2 - разрез А-А на фиг....

Номер патента: 1146189

Опубликовано: 23.03.1985

Авторы: Бузунов, Красовский

МПК: B25B 23/14

Метки: гайковерту, действия, насадка, ударно-импульсного

...1.Насадка к гайковерту ударно-импульсного действия содержит корпус 1, выполненный в виде стакана с профильными гнездами 2 и 3 по концам, предназначенными для присоединения соответственно к головке под ключ гайковерта и гайке или голов ке болта затягиваемого резьбового соединения, с диаметрально расположенными сквозными радиальными отверстиями 4 и пересекающими их под прямым углом каналами 5, жестко закрепленное в корпусе 1 основание 6 с осью 7 и упорами 8 и 9 на одном из торцов и расположенными в диаметральной плоскости сквозными пазами 10, установленный на оси 7 с возможностью поворота инерционный элемент 11.В радиальных отверстиях 4 корпуса 1 размещены с возможностью осевого перемещения пальцы 12, имеющие кольцевую канавку 13 и...

Номер патента: 1146190

Опубликовано: 23.03.1985

Авторы: Акки, Артемьев, Короткий, Маркин, Сайфи

МПК: B25B 27/30

Метки: демонтажа, спирали, стержня

...посадочное место выполнено в видедвух обхватывающих и подпружиненныхотносительно один другого полуцилиндров,имеющих на одном конце расширение всторону узла вращения.На фиг. 1 изображено приспособлениедля демонтажа спирали со стержня, общийвид; на фиг, 2 - разрез А-А на фиг. 1(начальный момент съема спирали); нафиг. 3 - разрез А-А на фиг. 1 (конечныймомент съема спирали); на фиг, 4 - сечение Б-Б на фиг. 2; на фиг. 5 - сечениеВ-В на фиг. 3.Приспособление для демонтажа спирали со стержня содержит станину 1 с направляющими 2; по которым перемещаетсякаретка 3 при вращении рукоятки 4, и посадочным местом для закрепления спирали 5. На станине 1 размещен узел вращения спирали 5, представляющий собой кронштейн 6, в котором поворотно...

Номер патента: 1146405

Опубликовано: 23.03.1985

Авторы: Аладинская, Ганин, Пенкевич

МПК: B25B 13/48, E21B 19/16

Метки: бурильных, развинчивания, свинчивания, труб

...кольца с водилом и внутреннего кольца со стойкой, и установленного при помощи шарнира на внутреннем кольце для взаимодействия с водилом внешнего кольца механизма захвата трубы, содержащего основание и шарнирно связанные с ним захватные элементы, механизм захвата трубы снабжен ус тановленными на основании подпружиненным двуплечим рычагом с пазом на одном конце и рычагом с кулачком и пальцем для размещения в пазу двуплечевого рычага, причем двуплечий 55 рычаг и рычаг с кулачком установлены с возможностью взаимодействия соответственно с бурильной трубой и во 05 3днлом внешнего кольца, а захватные элементы выполнены в виде подпружиненных плашек с хвостовиками для взаимодействия с кулачком.Такое выполнение устройства обеспечивает...

Номер патента: 1147553

Опубликовано: 30.03.1985

Авторы: Желдыбин, Карпов

МПК: B25B 21/00

Метки: резьбовых, сборки, соединений

...23, с которой неподвижно соединена ведомая полумуфта 24 электромагнитной муфты, а ведущая нолумуфта 25 с валом-шестерней 14 связанажестко. На втулке 23 закреплен ры-чаг 26 с грузом 27 и регулируемымиупорами 28 и 29, Рычаг 26 с грузом 27служит для задания момента предварительйой затяжки и может быть заменентарированной пружиной того же назначения,50 При опускании штурвала 50 вниз пластина 54 выходит из прорези выключателя 47, от которого включается привод 2, вращающий выходной вал шестерню 3, затем вращение передаетая через сателлиты 9, взаимодействующие с солнечной шестерней б,на ВоУпор 28 и выключатель 30 в исходном положении образуют нормально замкнутый контакт, а упор 29 и выключатель 31 - нормально разомкнутый контакт,...

Номер патента: 1147554

Опубликовано: 30.03.1985

Авторы: Иванов, Симонов, Солдатенков

МПК: B25B 21/00

Метки: вибрационный, гайковерт

...1)0 Яыо ,.45сгде 0, - передаточное число первойступени планетарной передачиЦ г передаточное число второй50ступени планетарной передачи,ив- заданная частота вибрациишпинделя;Ы - допустимая частота вращенияс55сателлитов. На фиг.1 изображена кинематическая схема галковерта, на фиг. 2 -разрез А-А на Фиг. 1, на фиг. 3 - график динамического. момента, гене,рируемого. возбудителем поворотных колебаний; на фиг. 4 - график суммарного момента на шпинделе.Вибрационный гайковерт содержит корпус 1 с рукояткой 2, размещенные в нем двигатель 3, связанную с валом 4 двигателя 3 двухступенчатую передачу, состоящую из центрального колеса 5.и двух пар сателлитов 6 и 7, передаточные числа которых различны.В корпусе 1 на подшипниках качения...

Номер патента: 1147555

Опубликовано: 30.03.1985

Авторы: Гриненко, Курашинов

МПК: B25B 21/00

Метки: гайковерт

...габаритов.аоставленная цель достигается тем, что в гайковерте, содержащем корпус, размещенный в нем шпиндель с рабочей головкой и храповьк механизмом, силовой цилиндр, шток которого соединен посредством рычагов с храповым Механизмом, и опорный элемент, корпус выполнен из двух частей, установленных с возможностью поворотаодной части относительно другой фик 7сируемьм между собой, а в части корпуса со стороны рабочей головки выполнен паз, взаимодействующий с опорным элементом,Кроме того, гайковерт снабженэластичньв кольцом, охватывающимсобачки.На Фиг, 1 изображен гайковерт,общий вид, на фиг, 2 - разрез А-Ана фиг. 1; на фиг. 3 - разрез Б-Бна Фиг. 2 на фиг. 4 - разрез В-Вна фиг. 2.Гайковерт содержит корпус 1,разъединенный на две части 2 и...

Номер патента: 1147556

Опубликовано: 30.03.1985

Авторы: Бобров, Брюховец, Ланщиков

МПК: B25B 21/00

Метки: затяжки, резьбовых, соединений

...внутри штока для перемещения плиты.На фиг. 1 изображено устройство, продольный разрез; на фиг, 2 - скоба для упора головки элемента резьбового соединения; на фиг. 3 - вид А на фиг. 1; на фиг. 4 - сечение Б-Б на фиг, 1; на фиг, 5 - сечение В-В на фиг. 1; на фиг. 6 - блок-схемасистемы управления. Устройство для затяжки реэьбовыхсоединений содержит основание (непоказано) с вертикальной направляющей 1, установленную с возможностьюперемещения иа ней плиту 2, связанный с последней корпус 3 с размещенными в нем двигателем 4, редуктором 5,пусковым 6. и исполнительным 7 механизмами, последний из которых имеетдва соосно расположенных силовыхпривода 8 и 9, соответственно шток10 одного из них служит для перемещения скобы 11, служащей для...

Номер патента: 1147557

Опубликовано: 30.03.1985

Автор: Широков

МПК: B25B 21/02, B25B 23/14

Метки: гайковерт, ударный

...5канавками 19 на внешней поверхности,жестко закрепленный одним концомв шпинделе-наковальне 3.В ведомой части 13 ударника 11:выполнены радиальные отверстия 20,в которых размещены синхронизирующие элементы-шарики 2 1, поджатыепружинами 22 к промежуточному элементу 7 и периодически взаимодействующие с Ч-образными канавками 19 15торсионного вала 18Ударный гайковерт содержит тормозв виде размещенных в сквозном отверстии 8 промежуточного элемента 7,подпружиненного пружиной 23 в осевом направлении конусообразного элемента 24,толкателя 25, взаимодействующегос торцом конусообразного элемента 24,размещенных в пазах 9 плоских пружин 26 размещенных в радиальных25отверстиях 10 промежуточного элемента 7 стержней 27, взаимодействующиходним...

Номер патента: 1147558

Опубликовано: 30.03.1985

Авторы: Богданович, Красовский

МПК: B25B 23/14

Метки: гайковерту, действия, насадка, ударно-импульсного

...насадка получает различные, скорости, т.е. в начальный момент до выборки зазора и в процессе совместного движения с гайкой, а это влияет на динамику движения инерционного элемента, который предназначен для замыкания электрического контакта сигнального элемента,Цель изобретения - повышение точности затяжки резьбового соединения.ПосТавленная цель достигается тем, что в насадке к гайковерту ударно-импульсного действия, содержащей полый цилиндрический корпус, размещенные в нем инерционный элемент, упругий элемент, одним концом соединенный с инерциезнным элементом, а другим - с корпусом, электрический размыкатель, одним контактом которого служит инерционный элемент, а второй размещен в корпусе и изолирован от него, и сигнальные элементы,...

Номер патента: 1147559

Опубликовано: 30.03.1985

Авторы: Ратман, Харитонашвили

МПК: B25B 29/00, B60S 5/02

Метки: агрегата, замены, картера, пробки

...по количеству металлических частиц осажденных на магнитной пробке, необходимо производить замену пробки картера агрегата, Кро ме того, известное приспособление характеризуется .невысокой производительностью, так как при замене пробки сливается масло из картера агрегата, 30Цель изобретения - повьппение производительности приспособления.Поставленная цель достигается тем, что приспособление для замены пробки картера агрегата, содержащее корпус в виде колокола с эластичным фланцем и осевым отверстием и установленный в последнем с возможностью перемещения вдоль оси стержень с торцовой головкой, снабжено дополни тельным стержнем с торцовой головкой, магнитом, размещенным во фланце, корпус выполнен эластичным, под острым углом к основному...

Номер патента: 1150059

Опубликовано: 15.04.1985

Авторы: Будылин, Суклин, Таганов

МПК: B25B 13/44

Метки: вывертывания, шпилек

...таком положении устройство одеваютна шпильку. 1Изобретение относится к механизирован ному инструменту для сборочно-разбороч ных работ и может быть использовано в раз личных отраслях машиностроения.Известен патрон для вывертывания шпи лек, содержащий корпус, стакан, жестко соединенный с корпусом, торцовый упор сепаратор с втулкой и роликами, размещен. ный внутри стакана, пружину, стержень с винтовой поверхностью, жестко связанный штифтом с торцовым упором. Сепаратор вы полнен с ответной винтовой поверхностью 111Однако известный патрон не обеспечи вает захвата тугих шпилек и их освобож дение после вывертывания, кроме того при расклинивании вывернутой шпильки тре буются большче осевье усилия на стержень чаще применяются ударнь,"е...

Номер патента: 1150060

Опубликовано: 15.04.1985

Автор: Фридман

МПК: B25B 21/00

Метки: гайковерт

...и муфты включения, расположен". й внутри гильзы, ведущая полумуфта которой подпружинена по оси и закреплена на шпинделе, а ведомая имеет лыски, взаимодействующие с лепестками гильзы. 40Ка фиг. 1 представлен гайковерт; на фиг, 2 головка под ключ, разрез; на фиг. 3- ьч 1 д А на фиг. 2.Гайковерт содержит корпус 1, привод 2, торсионный вал 3, соединяющий привод 2 со шпинделем 4, несущим головку 5 под ключ, подпружиненную пружиной 6. На торсионном валу 3 размещен датчик 7 крутящего момента. Головка 5 выполнена в виде гильзы 8 с диаметрально расположенными и отог,- нутыми внутрь лепестками 9 и муфты 10 50 включения, ведущая лолумуфта 11 которой подпружинена пружиной 12 и закреплена на шпинделе 4 посредством шлицевого соединения. Осевое...

Номер патента: 1151444

Опубликовано: 23.04.1985

Авторы: Киров, Ларионов

МПК: B25B 27/02

Метки: демонтажа, прессовых, соединений

...5 и 6 расположены на больших оснонаниях и соединены со штифтами 13 и 14, размещенными во взаимно перпендикулярных направлениях, а во втулке 7 выполнены пазы 15 и 16, с которыми взаимодействуют штифты 13 и 14.Устройство сланцем 17 корпуса 1 крепится на гидроцилиндре 18, имеющемсиловой шток 19, на конце которого установлен толкатель 20. Объект распрессовки представляет собой напрессованную на вал 21 деталь 22.Устройство работает следующим образом.При перемещении втулки 7 по захватам 4 вверх нижние концы захватов 4 расходятся. При этом кромка нижнего конца втулки 7 сначала сколь эит по конусу 9 захватов 4, которые под действием разжимающейся пружины 12 поворачиваются каждый вокруг своей точки 01 по иере подъема втулки 7. Когда кромка...
