Номер патента: 1232465

Опубликовано: 23.05.1986

Автор: Витрук

МПК: B25B 13/46

Метки: гаечный, ключ, трещеточный

...- уменьшение габаритов,упрощение конструкции, повышение надежности и универсальности за счет выполненияторцовых зубьев на обращенных одна к другой поверхностях кольцевых выступов.На фиг. 1 представлен ключ, общий вид;на фиг, 2 - разрез А - А на фиг. 1, нафиг. 3 - сменный вкладыш, разрез.Гаечный трещеточный ключ состоит изкортуса 1 с рукояткой 2, на внутренней стороне корпуса 1 имеется кольцевой выступ 3с хрвповыми зубьями 4. Головка 5 установлена в корпусе 1 и выполнена со сквознымзевом 6 и кольцевым выступом 7, имеющимхраповые зубья 8, взаимодействующие с храповыми зубьями 4 корпуса 1, Головка 5подпружиненв относительно корпуса 1 пружиной 9, К головке 5 крепится сменный вкладыш 10, выполненный из шестигранной трубки и имеющий бурт 11....

Номер патента: 1232466

Опубликовано: 23.05.1986

Автор: Ширяев

МПК: B25B 13/50

Метки: ключ, трубный

...предприяти, г. Ужгород, ул. Проектная, 4 1 12324663Изобретение относится к ручному инстру- взаимодействует с зубом 5 Г- образного 1 именту для сборки, разборки резьбовых соеди. чага 4. Свободный конец 11 полки 6 осунений и может быть использовано в любой ществляет натяг цепи 3,отрасли промышленности. Работа ключом осуществляется в следуюЦель изобретения - расширение технологи щей последовательности.вских воэможностей за счет применения его Фиксирующий рычаг 1 унорнои рифленойна различных типоразмерах крепежных злемен- поверхностью 2 прижимается к монтируемойтов в труднодоступных местах. (демЬнтируемой) детали 12. Свободный конецНа фиг. 1 представлен ключ, общий вид; цепи 3 накидывается на деталь 12 и фиксина фнт. 2 - сечение А-А на...

Номер патента: 1232467

Опубликовано: 23.05.1986

Авторы: Тыртов, Хаников

МПК: B25B 21/00

Метки: гаек, детали, навинчивания, резьбовые

...гаек, частичный продольный разрез; нафиг. 2 - то же, вид сверху; на фиг, 3 - зажим для удержания резьбовой детали от ново.рота.Устройство для навинчивания гаек на резьбовые детали содержит корпус 1, размещенныйв нем на подшипниках 2 приводной вал 3 с 2 Оосевым сквозным каналом 4 для направлениярезьбовой детали 5. Приводной вал 3 черезременную передачу 6 связан с приводом 7, ана его конце закреплен патрон для захвата иудержания гаек 8 и 9, выпояненный в виде 25цанги 10, на упругих лепестках 11 которойв средней их части закреплены коническиеутюры 12, и подпружиненного пружиной 13 кольца 14 с внутренней конической поверхностью,взаимодействующей с коническими упорами 12. 3 ОКорпус 1 установлен на плите .15 с направляющими салазками 16, на...

Номер патента: 1232468

Опубликовано: 23.05.1986

Автор: Устинов

МПК: B25B 21/00

Метки: гайковерт, многошпиндельный

...головками гайковерт устанавливают на гайки (не указаны) резьбового соеди. пения и включают двигатель 1 и блок 10 управления, предварительно установленный в исходное состояние (не показано).После включения двигателя 1 вращение с центральной шестерни 9 передается ведомымшестерням 7 и за счет остаточного. момента(4 - 5% от номинального момента, передаваемого муфтой) в электромагнитных муфтах сцепления вращение передается через редук. торы 8 на рабочие головки, При этом про.исходит свободное навинчивание гаек всемишпинделями.После соприкосновения торцов гаек с опорной поверхностью собираемого узла все шпик.дели 4, кроме первого, останавливаются, таккак второй счетчик 19 импульсов находитсяв нулевом состоянии и иа первом...

Номер патента: 1232469

Опубликовано: 23.05.1986

Авторы: Мустафаев, Тер-Каспарян

МПК: B25B 21/00

Метки: гайковерт, гидравлический, рычажный

...В 25 В 21/00, 1981.(54) (57) 1. ГИДРАВЛИЧЕСКИЙ РЫЧАЖ -НЫЙ ГАЙКОВЕРТ, содержзщий опорныйкорпус, установленный на нем гидроцилиндр,гзечный ключ с открытым зевом и рычзг,связзнньщ со штоком гидроцилиндра, о тли чающийся тем,что,сцельюупрощения конструкции и рзсширения техно-логических возможностей, одна из губок клю.ча установлена с возможностью перемещенияк другой и на одной иэ ее сторон, обращенной к рычзгу, выполнен пзз с наклоннымик дну боковыми стенкзми, а рычзг шарнирно связзн с гаечным ключом и вззимодействует одним из концов с боковыми стенками паза2, Гзйковерт по п. 1, о т л и ч а ющ и й с я тем, что поверхность конца ры 5 - ширина зева ключа,р - угол наклона боковых стенокпаза к осн ключа;- угол поворота рычзга относительно оси...

Номер патента: 1232470

Опубликовано: 23.05.1986

Автор: Устинов

МПК: B23P 21/00, B25B 21/00

Метки: гайковертом, многошпиндельным

...триггер 36 входом соединен с выходом второго компаратора 26, выходом - с 4 О входом второго Р-триггера 37 и одним иэ входов пятого элемента 33 И, тактирующие входы обеих триггеров 36и 37 связаны с выходом датчика 10 угла поворота, сбросовые входы - с вы ходом мультивибратора 16. Одним из выходов второго триггера 37 подключен к другому входу пятого элемента 33 И, второй элемент И выходом связан с третьим входом пятого элемен О та 33 И, выход которого .соединен со счетным входом пятого счетчика 30 импульсов. Четвертый счетчик 29 импульсов счетным входом связан с выходом третьего элемента 10 И, эле- М 5 мент 38 ИЛИ одним из входов соединенс выходом мультивибратора 16, другим . - с выходом третьего элемента 20 70 4И, выходом - со сбросовым...

Номер патента: 1232471

Опубликовано: 23.05.1986

Авторы: Рубин, Селедков, Черкасов

МПК: B25B 21/02

Метки: механизм, ударно-вращательный

...выполненыступенчатыми по высоте. Шаг Т каждойиз ступеней 9-12 равен шагу разме"щения шариков 8 в водиле 6, Цент-.ральная ступень 1.2 каждого из кулачков 4 имеет треугольную форму с равными углами наклона боковых граней,Такой же угол наклона имеют боковыеграни других ступеней 9 - 11, приэтом идентичные ступени кулачков 4расположены на одной и той же высотеи симметрично относительно центральной ступени 12. За счет этого обеспечивается реверсивность механизмаи снижается уровень шума.Неподвижное зубчатое колесо 7 выполнено с торцовыми зубцами 13, взаимодействующими с шариками 8. Количество зубцов 13, располагающихсяпротив каждого из рабочих кулачков 4324 71.ударника 3, отлично от числа его ступеней, например, на единицу.Разность числа...

Номер патента: 1234341

Опубликовано: 30.05.1986

Авторы: Золотов, Комшилов

МПК: B25B 23/08, B66C 1/66

Метки: захват, пружинный

...с инструментами, например отвертками.Цель изобретения - упрощение конструкции устройства.На фиг.1 показан захват, общий вид; на фиг.2 - разрез А - А на фиг.1; на фиг.3 - пара захватных рычагов (прутков).Пружинный захват состоит из корпуса 1, в продольных пазах 2 которого установлены упругие захватные рычаги (прутки) 3, попарно соединеные между собой перемычкой, образующей петлю 4.Нижние концы 5 рычагов 3 выполнены с выступами С-образной формы и через сквозные части 6 пазов 2 выступают внутрь корпуса, а верхние их концы изогнуты и по- мешены в гнездах 8, выполненных в корпусе, и прижаты к последнему втулкой 9.Нижние концы прутков 3 взаимодействуют с деталью 10, для которой в корпусе 1 выполнено гнездо 11. Пружинный захват установлен на...

Номер патента: 1235711

Опубликовано: 07.06.1986

Автор: Фатанянц

МПК: B25B 13/06

Метки: винтовых, разборки, сборки, соединений

...Составитель А. Косеева Техред И. Верес Корректор М. немчик Тираж 1031 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор А. ШандорЗаказ 3049/13 Изобретение относится к ручным инструментам для отвинчивания и завинчивания трудноотворачиваемых гаек и болтов.Целью изобретения является повышение производительности за счет надежного сцеп 5 ления ключа с крепежным элементом.На чертеже показано устройство для сборки или разборки винтовых соединений, ггродольный разрез. Устройство состоит из траверсы 1, один 10 конец которой крепится на оси 2 разбираемого узла 3 торцового ключа, представляю. щего собой...

Номер патента: 1235712

Опубликовано: 07.06.1986

Авторы: Крышкин, Федоров

МПК: B25B 13/06

Метки: ключ, торцовый

...ул. Проектная,Составител Техред И. В Тираж 1031 НИИПИ Государственнпо делам изобретен 35, Москва, Ж - 35, ППП Патент, г. У Редактор А. ШандоЗаказ 3049/13В 113лиал Изобретение относится к ручным инструментам, а именно к торцовым ключам, и может быть использовано в различных отраслях промышленности для проведения разборочно-сборочных работ.Цель изобретения - повышение произ 5 водительности за счет исключения затрат вспомогательного времени на установку и съем ключа,На фиг. 1 показан ключ, частичный продольный разрез; на фиг. 2 - сечение А - А 10 на фиг. 1; на фиг. 3 - сечение Б - Б на фиг. 1; на фиг. 4 - сечение В - В на фиг. 1;на фиг. 5 - сечение Г - Г на фиг. 1.Торцовый ключ содержит корпус 1 с воротком 2 и рабочей головкой,...

Номер патента: 1235713

Опубликовано: 07.06.1986

Автор: Хуторецкий

МПК: B25B 21/00

Метки: гайковерт, гидравлический

...цилиндрических толкателей 13, имеющих полусферические окончания, одними из которых они вза- ЗО имодействуют с поршнями 14, другими через отверстия 1 крышек 1 О - с внутренними зубьями венца 2 корпуса 1. Гайковерт имеет скобу 15 для его подвеса. В вале 3 и траверсе 6 выполнены каналы для подвода рабочей жидкости под давлением в гидроцилиндры 7, которая поступает от гидростанции 16 через золотниковый распределитель 17. Система подачи рабочей жидкости включает также напорный золотник 18, реле 19 и 20 давления и предохранительный кла о пан 21.Гайковерт работает следующим образом.В исходном положении все поршни 14 гидроцилиндров 7 при помощи пружин 12 и толкателей 13 отжаты, а полости гидроцилиндров 7 соединены со сливом гидросисте- мы....

Номер патента: 1235714

Опубликовано: 07.06.1986

Авторы: Макеев, Новосельцев

МПК: B25B 21/00

Метки: гайковерт, гидравлический

...2, рычаг 3, шарнирно соединенный со штоком 4 гидроцилиндра 2, основную обгонную муфту, наружная обойма 5 которой связана с рычагом 3, а во внутренней 6 выпол нено граненое отверстие 7 под сменные гаечные ключи (не показаны). Гайковерт также содержит дополнительную обгонную муфту, наружная обойма 8 которой жестко с"язана с корпусом 1, а внутренняя 9 - с внутренней обоймой 6 основной обгонной муфты.В корпусе 1 установлена возвратная пружина 10, связывающая рычаг 3 через стакан 11 с корпусом 1.Для быстрого останова гайковерта в корпусе 1 установлен поворотный кулачок 12. Подключение гидроцилиндра 2 к источнику давления осуществляется через гибкий шланг 13 и переходник 4, содержащий регулируемый предохранительный клапан 15,...

Номер патента: 1237407

Опубликовано: 15.06.1986

Автор: Якуп

МПК: B25B 13/44

Метки: захвата, шпилек

...относится к машиностроению и может быть использованов химической, нефтехимической, энергетической отрасли при сборке и разборке резьбовых соединений.Цель. изобретения - повьппение надежности.На чертеже изображено устройство,общий вид.Устройство для захвата шпилек содержит корпус 1, размещенные в неммеханизм захвата, выполненный в видецанги 2 с секторными выступами 3 накаждой ее части и расположенными подуглом к оси сквозными пазами 4, имеханизм его перемещения, выполненный в виде Т-образного рычага 5 срукояткой 6 и жестко связанных сперекладиной 7 Т-образного рычага 5и взаимодействующих с пазами 4 стержней 8, а корпус 1 выполнен с впадиной 9, поверхность которой ответнаповерхности выступов 3, и имеет установленное на...

Номер патента: 1237408

Опубликовано: 15.06.1986

Автор: Балтабаев

МПК: B25B 15/00, B25B 23/08

Метки: балтабаева, отвертка

...на фиг. 2 - вид А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1.Отвертка содержит С-образный корпус, выполненный из полосы с коаксиально расположенными слоями 1 и 2, концы 3 и 4 которой расположены в средней части, диаметрально противоположной зеву, и отогнуты параллельно оси симметрии наружу, и размещенный в корпусе составной рабочий наконечник. Рабочий наконечник выполнен в виде Т-образных стержней 5 и 6 с параллельными с обращенными друг к другу полками и имеющих скосы 7 на рабочих торцах. На свободных концах Т-образных стержней 5 и 6 закреплены изогнутые хвостовики 8 и 9, выполненные из упругих пластин, каждая из которых расположена соответственно между слоями 1 и 2 полосы и отогнутыми ее концами 3 и 4. Наружные слои 2 полосы со...

Номер патента: 1237409

Опубликовано: 15.06.1986

Авторы: Долгушин, Малышев

МПК: B25B 21/00, B25B 23/14

Метки: головка, устройства, шурупозавертывающего

...отверстия. Ведущаяполумуфта 4 выполнена с продольнымиканалами 8, в которых размещены шарики 9, подпружиненные пружинами 10и взаимодействующие с торцовыми ку- ЗОдачками 11 ведомой полумуфты 5. Усилие пружин 19 регулируется гайкой 12.Коаксиально шпинделю 3 в корпусе 1 установлена насадка 13, котораяподпружинена в сторону свободногоконца шпинделя 3 пружиной 14,Шпиндель 3 выполнен с профильнымхвостовиком 15, ответным центральнымпрофильными отверстиям ведомой и ведущей полумуфт 4 и 5. Хвостовик 15размещен с возможностью осевого перемещения в центральном профильномотверстии 7 ведомой полумуфты 5.Шпиндель 3 подпружинен в осевом направлении относительно насадки 13пружиной 6, имеет на свободном конце патрон 17, предназначенный...

Номер патента: 1237410

Опубликовано: 15.06.1986

Авторы: Артемьев, Скворцов

МПК: B25B 23/06

Метки: автоматической, винтоверт, крепежных, подачей

...к машиностроению и может быть использованов устройствах для сборки, например,реэьбовых соединений.Цель изобретения - упрощение конструкции.На фиг. 1 изображен винтоверт савтоматической подачей крепежных деталей; на фиг. 2 - разрез А-А нафиг,Винтоверт содержит корпус 1, привод 2, головку 3 для приема крепежных деталей, в которой выполненыотверстие 4 для подачи крепежных деталей, отверстие 5 для подачи управляющего сигнала (например, воздухапод давлением) и паз 6. Паз 6 представляет собой два взаимно пересекающихся отверстия, выход одного иэкоторых в исходном положении закрытвнутренней стороной 7 корпуса 1. Головка 3 установлена в корпусе 1 свозможностью возвратно-поступательного перемещения вдоль его оси иподпружинена пружиной 8....

Номер патента: 1237411

Опубликовано: 15.06.1986

Автор: Максимович

МПК: B25B 21/00, B25B 23/14

Метки: резьбовых, сборки, соединений

...линиях,На чертеже изображено устройстводля сборки резьбовых соединений, продольный разрез.Устройство содержит полый шпиндель1 с радиальными отверстиями 2 и рабочей головкой 3, подпружиненной пооси пружиной 4, полый приводной вал5 с радиальными отверстиями 6 и механизм предельного момента затяжки,выполненный в виде охватывающегошпинделя 1 и приводной вал 5 стакана 7, размещенных в радиальных отверстиях 2 и 6 и взаимодействующихсо стаканом 7 пальцев 8 и 9, толкателя 10, установленного в шпинделе1 и периодически взаимодействующегос пальцами 8 и рабочей головкой 3,и размещенного в приводном валу 5,контактирующего с пальцами 9 и подпружиненного по оси пружиной 11конического упора 12, периодическивоздействующего на толкатель 10,Для...

Номер патента: 1240565

Опубликовано: 30.06.1986

Автор: Маков

МПК: B25B 1/00

Метки: параллельные, тиски

...и может быть использованопреимущественно в инструментальныхцехах для зажима изделий без переноса относительно установочной базы.Целью изобретения является повышение. долговечности и упрощение конструкции путем исключения поперечного перемещения гайки относительновинта и исключения резьбы в отверстии подвижной губки,На фиг.1 схематически изображенытиски, общий вид; на фиг.2 - сечение А-А на фиг.1.Параллельные тиски содержат основание 1, корпус 2 с направляющими3 и пазами 4, неподвижную губку 5,подвижную губку 6, в которой перпендикулярно направляющим 3 и пазам 4выполнено отверстие 7, зажимной механизм, выполненный в виде передачивинт 8 - гайка 9, при этом гайка 9выполнена с буртами 1 О и расположенав отверстии 7 подвижной...

Номер патента: 1240566

Опубликовано: 30.06.1986

Авторы: Веденеев, Гладиков, Гужавин, Иванов, Калинин, Лебедев, Чиненков

МПК: B25B 11/00

Метки: вакуумного, захвата, спекаемого, цельного

...вакуумного захвата, с опорной поверхностью в виде граненого раструба, общий вид; на,.фиг.2 - то же, .с опорной поверхностью, состоящей из отдельных плоскостей; на фиг.З - то же, с симметричными опорными поверхностями; на фиг.4 - вакуумный захват, вид со стороны рабочей камеры. Заготовка выполнена с рабочей камерой 1 в виде граненого раструба 2 с центральным отверстием 3. Инструмент 4 предназначен для обработки опорных поверхностей 5 камеры 1 и для образования в углах камеры 1 канавок 6. Способ реализуется следующим образом. зФормируют заготовку с центральным отверстием 3 и рабочей камерой1 в виде граненого раструба 2, после чего заготовку обрабатывают термически до получения твердого плотного конгломерата заданной формы.После...

Номер патента: 1240567

Опубликовано: 30.06.1986

Автор: Рабинович

МПК: B25B 21/00

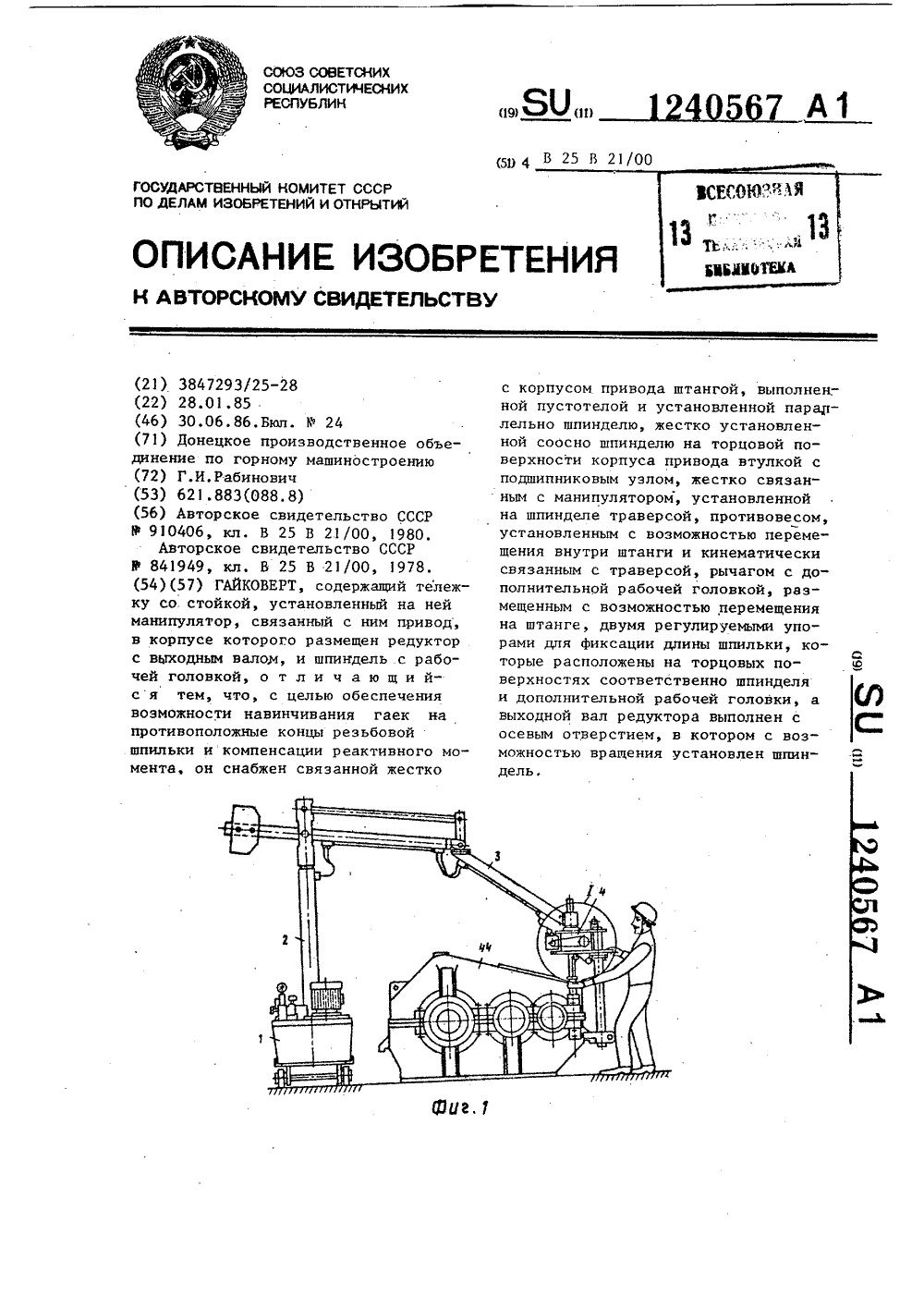

Метки: гайковерт

...реэьбового соединения и окнами 26 5 для наблюдения за процессом завинчивания, Рабочая головка 24 выполнена с проточкой, в которой размещеныдва шарика 27. Обойма 28 выполненас выточкой для перемещения в нее ша риков 27 для случая, когда обойма28 поднята вверх до упора в буртиквтулки 21. Перемещение обоймы 28 внизограничено пружинным кольцом 29, установленным в проточке втулки 21, 15 Шарики 27 расположены в диаметральнопротивоположных конических отверстиях 30 втулки 21, которые предотвращают шарики 27 от выпадания присмене рабочей головки 24.20 На корпусе 5 закреплены кронштейны 31, в которых вращаются ролики 32,размещенные между шпинделем 12. Пороликам 32 тросики 19 через обводныеролики ЗЗ, центральный ролик 34, про ходя через отверстия...

Номер патента: 1240568

Опубликовано: 30.06.1986

Авторы: Анастасов, Кивенсон, Кноблох, Толстяк, Трембач

МПК: B25B 21/02

Метки: гайковерт, ударный

...7 с ответными кулачками 8 и головкой 9 под ключ. Рабочие кулачки 6 ударника 5 размещены между ответными кулачками 8 шпинделя-наковальни 7 и подпружинены относительно них пружиной 10. В корпусе 1 установлена реверсивная муфта свободного хода, наружная обойма 11 которой связана с ударником 5, а внутренняя обойма 12 - со стаканом 4 и выполнена с осевым цилиндрическим гнездом 13 и радиальным к нему пазом, 14. Между внутренней 12 и наружной 11 обоймами размещен сепаратор 15 с роликами 16, в котором закреплен штифт 17, проходящий через радиальный паз 14 внутренней обоймы 12. Гайковерт также имеет устройство управления скоростью соударения ударника со шпинделем-наковальней, включающее установленные в стакане 4 на оеи 18...

Номер патента: 1240569

Опубликовано: 30.06.1986

Авторы: Антипов, Вейнблат, Вишневский, Гельфанд, Рабер, Ребрик, Ципенюк

МПК: B25B 21/02

Метки: затяжки, резьбовых, соединений

...эффективным является способ, при котором при затяжке определяют отношение приращений чгла поворота гайки эа каждый последующий удар к приращению эа каждьщ предыдущий удар. Это отношение для упругопластической области составляет,0,7-0,9. Угол поворота гайки изме. ряют, например, с помощью градуированного лимба, установленного. на од-.ну из стягиваемых деталей резьбового .узла, и стрелки, закрепленной на 10 гайке.После установления интервала разброса числа ударов для каждой выборки тарируют (корректируют) энергиюудара применяемого гайковерта таким 1 З образом, чтобы отношение числа ударов, соответствующих нижней границеинтервала разброса для болтов первойвыборки, к числу ударов, соответствующих верхней границе интервала 20 разброса...

Номер патента: 1240570

Опубликовано: 30.06.1986

Авторы: Жадановский, Ситников

МПК: B25B 25/00

Метки: закручивания, проволоки

...д. 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 Изобретение относится к ручным инструментам, предназначенным для соединения различных предметов между собой с помощью вязальной проволокиЦелью изобретения является снижение тягового усилия за счет обеспечения возврата винтообразного элемента, выполненного из свитых стальных проволок, посредством замкнутой предварительно напряженной резиновой ленты 10 и выполнения опоры винтообразного элемента в виде подпружиненных шариков.На фиг. 1.изображено устройство для закручивания проволоки, продоль ный разрез; на фиг. 2 - разрез А-А на фиг. 1.Устройство для закручивания проволоки содержит ступенчатый корпус 1 с рукояткой 2 и размещенный в нем винтообразный элемент 3,...

Номер патента: 1243714

Опубликовано: 15.07.1986

Авторы: Евсеев, Корепанов

МПК: A61B 17/58, B25B 13/06

Метки: гаечный, ключ

...торцового ключа,На чертеже изображен гаечный ключ,продольное сечение, 10Гаечный ключ содержит рукоятку 1, гибкую связь 2 и накидную головку 3 торцового ключа, на хвостовик 4 которого насажен направитель 5. Направитель имеетдержавку 6, в которой неподвижно закреплено наружное кольцо 7 подшипника 8.15Внутреннее кольцо 9 подшипника 8 неподвижно соединено с хвостовиком 4 торцового ключа, что обеспечивает шарнирное закрепление державки 6 на хвостовике 4. Гибкая связь состоит из двойной спирали 10,витки которой расположены по и противчасовой стрелки. Двойная спираль 10 неподвижно соединена с рукояткой 1 и хвостовиком 4 торцового ключа, Снаружи двойнаяспираль 10 покрыта слоем 11 биологически инертного материала, например лавсаномили...

Номер патента: 1243938

Опубликовано: 15.07.1986

Авторы: Космачев, Кухаркин, Марчук, Чудаков

МПК: B25B 21/00

Метки: гайковерт

...на конце кожуха 10 и фиксируется при помощи винтов 13. Кожух 10,поддерживается упорами 4, которыеимеют на одном конце обойму 15,жестко связывающую их с кожухом 10,а на.другом - ползуны 16, охватывающие соответствующие, стойки 2 и имеющие воэможность перемещения вдольпоследних. На тележке жестко закреплен кронштейн 17, и котором с возможностью поворота вокруг оси 18установлен двуплечий изогнутый рычаг 19.Днуплечий рычаг 19 имеет на одномконце педаль 20, а на другом - ось21, на которой с возможностью вращения размещен ролик 22, нзаимодействующий с платформой 3. Стойки 2вверху связаны поперечной балкой 23,Стойки 2 ныполнены ступенчатыми . принодом 5, редуктором 6 и шпинделем 8 с головкой 9 под ключ находится н нижнем положении, при этом...

Номер патента: 1245426

Опубликовано: 23.07.1986

Авторы: Жаров, Караганский, Устинов, Щукин

МПК: B25B 21/00

Метки: гайковерт, многошпиндельный

...ИЛИ 32, выход элемента ИЛИ32 соединен с первым входом третьегоэлемента И 31 к выходу третьегоэлемента И 31 подключена катушка 34возбуждения: магнитного пускателя 20а вторые установочные входы всехтриггеров 28 и 30 соединены с кнопкой 33 управления.Многошпиндельный гайковерт работает следующим образом,Рабочими головками 14 гайковертустанавливают на гайки резьбовогоссединения не показаны, и нажимаюткнопку 33 улравления. При этом всетриггеры 28 и 30 устанавливаютсяв единичное состояние, следовательнона выходе элемента ИЛИ 32 такжепоявляется напряжение логическойединиц, условие совпадейия для элемента И 31 начинает выполняться, наего вьходе появляется напряжениелогической единицы, магнитный пускатель 20 срабатывает и...

Номер патента: 1247206

Опубликовано: 30.07.1986

Авторы: Кольченко, Литвин, Соресер, Шелудько

МПК: B23K 3/00, B25B 27/00

Метки: соединения

...что, сцельюпридания ему устойчивости, на торцахмагнитопровода выполнены продольнь 1 еуглубления. лах изменяется величина воздушныхзазоров между торцами магнитопровода и нагреваемой поверхностью, Этоприводит к снижению и дестабилизации 5 величины КГД устройства. Применениеже его с установкой вдоль оси кривизны поверхности или на плоских ивогнутых поверхностях вообще невозможно вследствие недопустимого воз растания потерь энергии и увеличенных воздушных зазорах.Цель изобретения - повышение КПДустройства и качества паяных соединений на цилиндрических и плоских 15 поверхностях сооружений путем обеспечения прижатия объекта магнитнымполем индуктора;Поставленная цель достигаетсятем, что устройство для соединения 20 деталей преимущественно...

Номер патента: 1248782

Опубликовано: 07.08.1986

Авторы: Гук, Кирилич

МПК: B25B 9/04

Метки: зажимной, инструмент

...корпус 1 с.жестко закрепленными на нем штифтами 2, размещенные внем с возможностью перемещения губки 3 с пазами 4, в которых выполнены штифты 2. Губки 3 соединецы одна с другой посредством шарнира 5 и с силовым винтом 6. Маховик 7 навинчен на резьбовой конец винта 6. Корпус 1 выполнен с упором 8, огра - ничивающим в одном направлении поворот винта 6 вокруг оси шарнира 5, соединяющего губки 3.На одной из губок 3 (фиг. 1 - 3) жестко закреплена винтами 9 пластина 10 с отверстием 11 и шиберной заслонкой 12 для перекрывания последне- го с целью фиксации болта 13 (фиг.4 и 5), стягивающего хомут 14 при эакреплении шланга 15 на патрубке 16.Устройство работает следующимобразом.При закреплении шланга 15 (фиг.4)на патрубке 16 в одну из проушин...

Номер патента: 1248783

Опубликовано: 07.08.1986

Автор: Белокопытов

МПК: B25B 13/06

Метки: ключ

...1 с возможностью возвратно-поступательного перемещения втулку 5 с упором 6 и пару штифтов 7 со скосами 8 на конце. Штифты 7 закреплены на торце втулки 5 и расположены в цилиндрических пазах 9, центр которых лежит в плоскости контакта головки 2 и внутренней поверхности скобы 4, т.е. эта плоскость делит паз 9 на две части, лежащие в головке 2 и скобе 4 соответственно. Упор 6 установлен на втулке 5 с возможностью поворота, зафиксирован пружинным кольцом 10 и имеет цилиндрическую канавку 11, радиус которой равен радиусу стержня рукоятки 1. Часть паза 9, лежащая на скобе 4,имеет в нижней части скос 12, плоскость которого параллельна плоскостискоса 8 на штифтах 7, а вершина ле 5 жит на расстоянии Ь, от конца штифта 7 (Фиг, 5), равном...

Номер патента: 1248784

Опубликовано: 07.08.1986

Авторы: Мейрамов, Углицкий

МПК: B25B 13/50, B25B 23/14

Метки: ключ, накидной, цепной

...представлен накиднойцепной ключ, общий вид.Накидной цепной ключсостоит изрукоятки 1, на одном конце которойзакреплена рабочая головка 2, а надругом - ручка-сигнализатор 3. Рабочая головка 2 состоит из трех звеньев 4, шарнирно соединенных между собой с помощью пластин 5 и осей 6,образуя зев, Захватные поверхностизвеньев 4 снабжены зубьями 7, наклонными в сторону вращения рукояткиПереходная пластина 8 и последнеезвено 4 закреплены на рукоятке 1при помощи осей 6 так, чтобы обеспе 25чить взаимную подвижность.Ручка-сигнализатор 3 состоит изкорпуса 9, шарнирно соединенногос рукояткой 1 с помощью оси 10,фиксатора, выполненного в виде греб Оня 11, взаимодействующего пазом 12с подпружиненным ударником 13, пружина 14 которого отрегулирована с...
