B25B 23/08 — для закрепления или установки в требуемое положение винта или гайки до завинчивания или во время завинчивания

Номер патента: 28845

Опубликовано: 31.12.1932

Автор: Нечаев

МПК: B25B 13/48, B25B 23/08

Метки: гаечный, ключ

...ключа имеется,отверстие б, несущее стержень 7 (фиг. 2), который установлен с возмож-. ностью вращения, при чем для удержания его в головке ключа служат упорные кольца 8 - 8. Остальнаячасть стерж ня навинтована и имеет в верхней частибарашек 14 для вращения стержня, Навинтованной своей частью стержень входит в снабженное резьбой отверстие 9, планки 2, На свободном конце коленчатой планки 2 - 3, имеется отверстиеЮ,для отвертки 11 с утолщениями 12, 13,которая снабжена насечками; отверткаможет иметь вращательное движение инебольшое поступательное (вверх и вниз).Насечка служит для лучшего сцепленияколенчатой плунки с отверткой при нажатии их друг к другу вращением стержня 7.При работе гайка головкой ключазахватывается и отвертка...

Номер патента: 121710

Опубликовано: 01.01.1959

Автор: Фаттахов

МПК: B23P 19/06, B25B 21/00, B25B 23/06 ...

Метки: гайковерт

...к передней. а имеющиеся гайки в канале бункера проскальзывают в канал склнза 7, откуда они по одной проскальзывают в окно корпуса 8 на подставку 9 под торец шпинделя 8.Одновременно упоры 10 приходят в контобратного хода 11 сжимается, а шпиндель 3продвигаясь вперед, проталкивает очередну12171018 ключа 14. Гранеуловитель 13 направляет гайку в ключ 14 строго по граням. Г 1 осле того, как гайка проходит гранеуловитель, вслед за нею входит граненый наконечник 12 в ключ 14. Шпиндель 3 имеет в редукторе электроключа 1 храповое сцепление (на чертеже не показано). Под давлением пружины, рассчитанной на определенный крутящий мо мент затяжки гаек, храповик в момент затяжки, срываясь со сцепления, сообщает бункеру колебательное движение,...

Номер патента: 134634

Опубликовано: 01.01.1960

Автор: Назарчук

МПК: B25B 23/08, B25B 7/00, F16L 33/06 ...

Метки: дюритовых, затяжки, клещи, соединений, труб, хомутов

...3 и замком 4 для удерживания и завертывания стяжного винта 5.Зажим и сжатие хомута 6 производится неподвижным 7 и подвижным 3 захватами.Стяжной винт 5 предварительно вставляют головкой в замок 4, гдеОн удерживается в прорези пластинчатой пружины 8, Нижний конец замка 4 обработан по форме головки стяжного винта и снабжен соответствующим шлицом. Верхний конец замка выполнен по форме воротка-барашкаа.Гайку 9 стяжного соединения надевают на хвостовик направляющегоподпружиненного штифта 10, смонтированного на подвижном захвате о.Затем заводят клещами стяжной винт 5 в отверстия хомута 6 и сжимают рукоятки клеп 1 ей. При этОм стяжнои Винт Входит В гайку, Отжима 51хвостовик направляющего штифта 10.М 134634 После этого воротком-барашком замка 4...

Номер патента: 130001

Опубликовано: 01.01.1960

Автор: Воронов

МПК: B23P 19/06, B25B 23/06, B25B 23/08 ...

Метки: завертывания, станок, шурупов

...7, которые, опираясь выступами в неподвижное кольцо 18, центрируют шуруп по отношению к отвертке (завертке), Когда шуруп завернут, примерно, на половину его длины, ползун 11 отжимает рычаг 14 и этим выводит кулачки 7 из кольца 18, чем обеспечивается довинчивание шурупа 8 полностью.При использовании головки с шарами 19 рычаг 14 посредством тя. ги 6 отводит втулку 20 вниз и коническая выточка 22 этой втулки становится большим диаметром против шара 19, который в ней утопает, и головка шурупа свободно завинчивается. При поднятии же втулки 20 вверх коническая поверхность выточки 22 сжимает шары 19, которые центрируют шуруп в начале завертывания,Предмет изобретения1. Станок для завертывания шурупов, снабженный ползуном, воздействующим на...

Номер патента: 148754

Опубликовано: 01.01.1962

Автор: Романов

МПК: B25B 21/00, B25B 23/06, B25B 23/08 ...

Метки: гайковерт

...1 имеет шестигранное отверстие, по верхнему контуру которого выполнена фаска, облегчающая вход гайки, В верхней части рабочей головки 1 на двух диаметрально противоположных ребрах шестигранника выполнены пазы для выступов поворотно-подвижного кольца 2, а на двух других гранях - гнезда для пластинчатых пружин 5. Рабочая головка 1 с размещенными в ней пружинами 5, служит для удержания столба гаек в исходном положении механизма и для отсечки гаек по одной в процессе работы.Поворотно-подвижное кольцо 2 выступами с одной стороны торца взаимодействует с пазами рабочей головки 1, а выступами с другой стороны торца - с прорезями в торце втулки 4. Толщина поворотноподвижного кольца должна быть меньше высоты одной гайки; это преы й148754 - -",...

Номер патента: 272168

Опубликовано: 01.01.1970

МПК: B25B 23/08

Метки: гаек, наживления

...Торцовые кулачки 15 ключа 12 выполнены на верхнем его торце и имеют скосы под углом 45, а углубления В полумуфты 11 имеют скосы под углом 45. Для предохранения от проворота полумуфгы 11 относительно шпинделя 9 предусмотренашпонка 1 б. На корпусе 5 редуктора укреплен упор 17, ограничивающий перемещение шпи- деля 9 вдоль его оси,В шестигранный канал А шпинделя 9 засыпаются предварительно ориентированые гайки 18. Затем поворотом ключа 12 вручную на 30 обеспечивают западание первой гайки 18 в гнездо Б ключа 12 до упругого отсекателя 18. После этого устройство готово к работс.На стол (на чертеже не показан) устройства устанавливают деталь так, чтобы оси ви- тов этой детали были параллельны оси шпинделя 9, и совмещают ось одного из этих винтов...

Номер патента: 309807

Опубликовано: 01.01.1971

Авторы: Агурин, Мазурин, Пушкарский

МПК: B25B 23/08

Метки: 309807

...размещена цанга -направляющая 2, на которую навинчена запорная гайка 3. Внутри цанги расположенстержень 4 отвертки с ручкой 5. Пружина 6ь упирается в шайбу 7, в которой выполненынаправляющие отверстия для отсекателя 8винтов,На стойке 9 корпуса закреплен магазин 10,представляющий собой лоток, вдоль оси кото 10 рого на его основании расположена пластина11, выполняющая роль шлицевой направляющей головок винтов.Отсекатель 8, пройдя через прорезь цанги 2и зазор между цангой и корпусом, фигурным15 концом перекрывает входное отверстие из магазина в корпус. Свободный конец отсекателязакреплен на одном из рабочих витков пружины б.В исходном положении пружина б отжимает20 отвертку в крайнее левое положение. Приэтом фигурный конец...

Номер патента: 497126

Опубликовано: 30.12.1975

Авторы: Базаров, Тарахтунов

МПК: B25B 23/08

Метки: винтоверт

...на фланг. 2 - узел 1 на фиг, 1; нафиг. 3 - разрез по А - А на фиг. 2; нафиг. 4 - разрез по Б - Б на фиг, 3.Винтоверт состоит из привода 1; ограничительной муфты 2, имеющей возможность,воз 10 вратно-поступателвного движения вдоль осивместе с отверткой 3 с помощью возвратнойпружины 4, находящейся в корпусе 5; магазина 6 с входящим в него отсекателем, выполненным в виде кулачка 7, имеющего вогнутую15 поверхность, взаимодействуютцую с лезвиемотвертки, и подпружиненного пружиной 8 внаправлении, перпендикулярном к оси отвертки,Магазин включает в себя продольную на 20 правляютцую 9, по которой скользят шлицыголовок визитов 10, и два боковых упора 11,удерживающих головки винтов от выпадания.Для центрирования винтов, вышедших из магазина,...

Номер патента: 500053

Опубликовано: 25.01.1976

Авторы: Ганцевич, Добкин

МПК: B25B 23/08

Метки: гаек, ключ, стопорения, торцовый

...окон ложеезквм вестны торцовые ключи д ек стопорной шайбой, сод с захватами в виде Г-об ор я стоп ржаши и ой на 1ия про+моконте г он ихся гаек с пр орот гфис ой стрелк вой нарезко нос облен е, для с шток с рукояткой,ль изобретения - сся гаек с левой и е е свм ор онт-.0и с ле проти ряшихс.пом Этво ез иф ью чеки е иэвлече я,вхввтыной фор о достигается тем,лючв выполнены Толожены по окружильно,то з ог образ сти п ыдив Ы едмет из етения и рас метра ар,Торцовый ключ для стойоренйя гаек,со 4 держащий рабочую головку с захватами и шток с рукояткой, о т л и ч а ю ш и й-с я тем, что, с целью стопорения само-контряшихся гаек с левой и правой нарезками с помощью чеки и извлечения ее, захваты выполнены Т-образной формы и рас-: положены по...

Номер патента: 501861

Опубликовано: 05.02.1976

Авторы: Гребенщиков, Князев

МПК: B25B 23/08

Метки: ключ, торцовый

...поворота вокруг ее оси стакана, в дпе которого выполнено профилированное отверстие, соответствующее профилю зева головки.Стакан в его боковой стенке может быть снабжен боковым пазом, а рабочая головка -штифтом, ограничивающим угол поворотастакана в пределах дугового паза.На фиг. 1 изображен предложенный ключ,общий вид; на фиг. 2 и 3 - вид ключа состороны зева, захватный орган показан перекрывающим зев и совмещенным с нпм соответственно.Ключ содержит стержень 1 с рукояткой 2 ирабочую головку 3 с зевом,0 Поворотный стакан 4 со сквозным дуговымпазом 5 на боковой стенке и профилированным отверстием в дне подпружинен в окружном направлении относительно головки 3 пружиной кручения б, Его поворот ограничивается штифтом 7.При вывинчивании...

Номер патента: 502746

Опубликовано: 15.02.1976

Авторы: Халдин, Янчуркин

МПК: B25B 23/08

Метки: боковой, гаечный, головки, зевом, ключ, открытым

...приспособлением для удержания гайки до и во время завинчивания, которое выполнено в виде насадки на корпус дрели, устанавливаемой на нем соосно с хвостовиком ключа и снабженной напротив зева ключа гнездом с буртиком для укладки гайки и стенками, охватывающими ее сбоку по окружности.На фиг. 1 показан предлагаемый ключ, общий вид; на фиг. 2 - разрез по А - А на фиг. 1.Ключ содержит головку 1, рабочая часть которой выполнена в виде барабанного кулачка с канавкой, которая спрофилирована по типу глобоидного червяка по граням гайки, а противоположная - снабжена хвостовиком для присоединения к шпинделю 2, приводимому от дрели (на фиг. не показана).Приспособление для удержания гайки до и 5 во время завинчивания выполнено в виде насадки 3 на...

Номер патента: 545460

Опубликовано: 05.02.1977

Авторы: Любомудров, Щербаков

МПК: B25B 23/08

Метки: внешней, внутренней, вывинчивания, гайковерта, головка, резьбами

...которых выполнена конической и взаимодействует с конической поверхностью корпуса патрона до тех пор, пока шпилька пе будет завернута на заданную величину. Шпиндель снабжен упорной гильзой с кольцевым выступом, ограничивающим перемещение корпуса патрона в направлении движения заворачиваемой детали 1.Однако указанный шпиндель не может одновременно вывинчивать (завинчивать) детали с внутренней и внешней резьбой, так как имеет только один ключ, а также не обеспечивает дистанционную работу с деталями, расположенными со смещением относительно осишпинделя.Наиболее близкой по технической сущности к изобретеншо является головка гайковерта для вывинчивания деталей с внутренней и внешней резьбами, содержащая ведущий шпиндель, полый корпус,...

Номер патента: 564146

Опубликовано: 05.07.1977

Авторы: Беспалов, Дедюкин, Маслов, Федоров

МПК: B25B 23/08

Метки: вакуумным, винтов, захватом, инструмент, резьбозавертывающий

...крайнее положение до упора его буртика в штифты 4. Второй опорой наконечника служит обоВ- ма 5, жестко закрепленная в корпусе. В стенках наконечника выполнены радиальные отверстия 6, через которые внутренняя полость 7 наконечника сообшается с каналом В, образованным передней частью корпуса и обоймой.Шпиндель 9 получает вращение от двигателя и за счет усилия пружины 10 пово док 11 вместе с находяшимся в нем клином 12 и лезвием 13 получает вращение с незначительным крутящим моментом.Резьбозавертываюший инструмент работает следу 1 ошим образом.Включают вакуумный насос ( иа чертежах нв показан) и инструмент внутренней полостью 7 наконечника 2 подносят к голов. ке винта, находящегося в кассете (на чертежах не показана), который за счет...

Номер патента: 716802

Опубликовано: 25.02.1980

Автор: Ганцевич

МПК: B25B 23/08

Метки: ключ, резьбовых, соединений, стопорения, торцовый

...и имеет уступ и упор, предна ные для взаимодействия со стопорным эл том.ОНа фиг, 1 изображен ключ, общий вид; нафиг. 2 - то же, вид снизу на фиг. 3 - тоже, вид сбоку.Торцовый ключ для стопорения резьбовыхсоединений содержит шток 1 с рукояткой 2и рабочей частью в виде выступа 3 с двумявстречно-направленными скосами 4. Ск 1 сы 4образуют ребро 5 с вершиной б, Рабочая частьимеет грань 7, параллельную оси штока 1,и упор 8, перпендикулярный грани 7,При работе торцовый ключ вставляют вмонтажное отверстие цтпнльки или болта, перемещают его по оси, при этом ребро 5 с вершиной 6, встретив на своем пути чеку (стопороставитель В, Матвиенехред И,Асталош Редактор А, Морозова Корректор кмар Подписное 33о комитета СССРи открытийюкая наб., д. 4/5 каэ...

Номер патента: 764965

Опубликовано: 23.09.1980

Автор: Белов

МПК: B25B 23/08

Метки: ключ, торцевый

...головки ключа, и длиной, обеспечивающей перемещение пальца 8; а вместе с ним и стакана 6, на величину, не менее, чем на два шага затягиваемого резьбового соединения. 20 Палец 8 удерживается в головке ключа двумя подпружиненными фиксаторами 9; которые удерживаются в осевом отверстии головки пробкой 10. На внутреннем торце стакана выполнены скосы 11 по числу граней отверстия и нисходящие к внешнему торцу к точ" ке пересечения граней по направлению завинчивания. Скосы наклонены к торцу стакана под углом о 6 . Минимальная величина угла сс должна быть больше суммы угла подъема винтовой линии затягиваемых реэьбовых соединений и угла трения материалов стакана и болтового соецинения.Начало скосов 11 расположено под угломи соответствует грани...

Номер патента: 791516

Опубликовано: 30.12.1980

Автор: Югов

МПК: B25B 23/08

Метки: болтов, замками, инструмент, кольцевыми, контровки

...на головке болта, а губки выполнены с радиусными выступами, предназначенными для взаимодействия с кольцевым замком.На фиг,1 изображен предлагаемый инструмент в двух проекциях, общий вид;на фиг.2 - болт, законтренный кольцевым замком,Инструмент содержит рукоятку 1 с губкой 2, несущей на себе радиусный выступ 3, рукоятку 4 с губкой 5, несущей на себе радиусный выступ 6, рукоятки соединены между собой осью 7, на оси между губками расположена вставка 8, во вставке имеется многогранник 9 для фиксации на головке болта. Работает инструмент следующим образом.Вставка 8 с многогранником 9 устанавливается на головку контрящегося болта, при помощи рукояток 1 и 4 губкии 5 сближаются и радиусные выступы 3 и 6 вдавливают кольцевой замок 10 ваз 9353...

Номер патента: 876413

Опубликовано: 30.10.1981

Авторы: Затуловский, Ростовцев

МПК: B25B 23/08

Метки: крепежных, механизм, подачи, поштучной

...который расположен над основным зубом и смещен в сторону основным. направляющей так, что он вз аимодейс тв ует с головкой крепежной детали и располагается над краем крепежной детали.На фиг.1 изображен механизм поштучной подачи крепежных деталей, вид сбоку; на фиг,2 - разрез А-А на фиг.1.Механизм поштучной подачи крепежных деталей содержит бункер не показан), наклонную направляющую 1 с пазом 2 под стержни крепежных деталей, приемный канал 3 и отсекатели, выполненные в виде качающихся в плоскости направляющей 1 на оси 4 и подпружиненных относительно паза 2 Г- образных рычагов 5 и 6 с зубьями 7 8 на коротком конце, и качающиеся вокруг оси 9 управляющие рычаги 10, концы 11 которых периодически взаимодействуют с длинными плечами Г-образных...

Номер патента: 878567

Опубликовано: 07.11.1981

Авторы: Мееров, Миренко, Михеев, Розенберг, Яблоновский

МПК: B25B 23/08

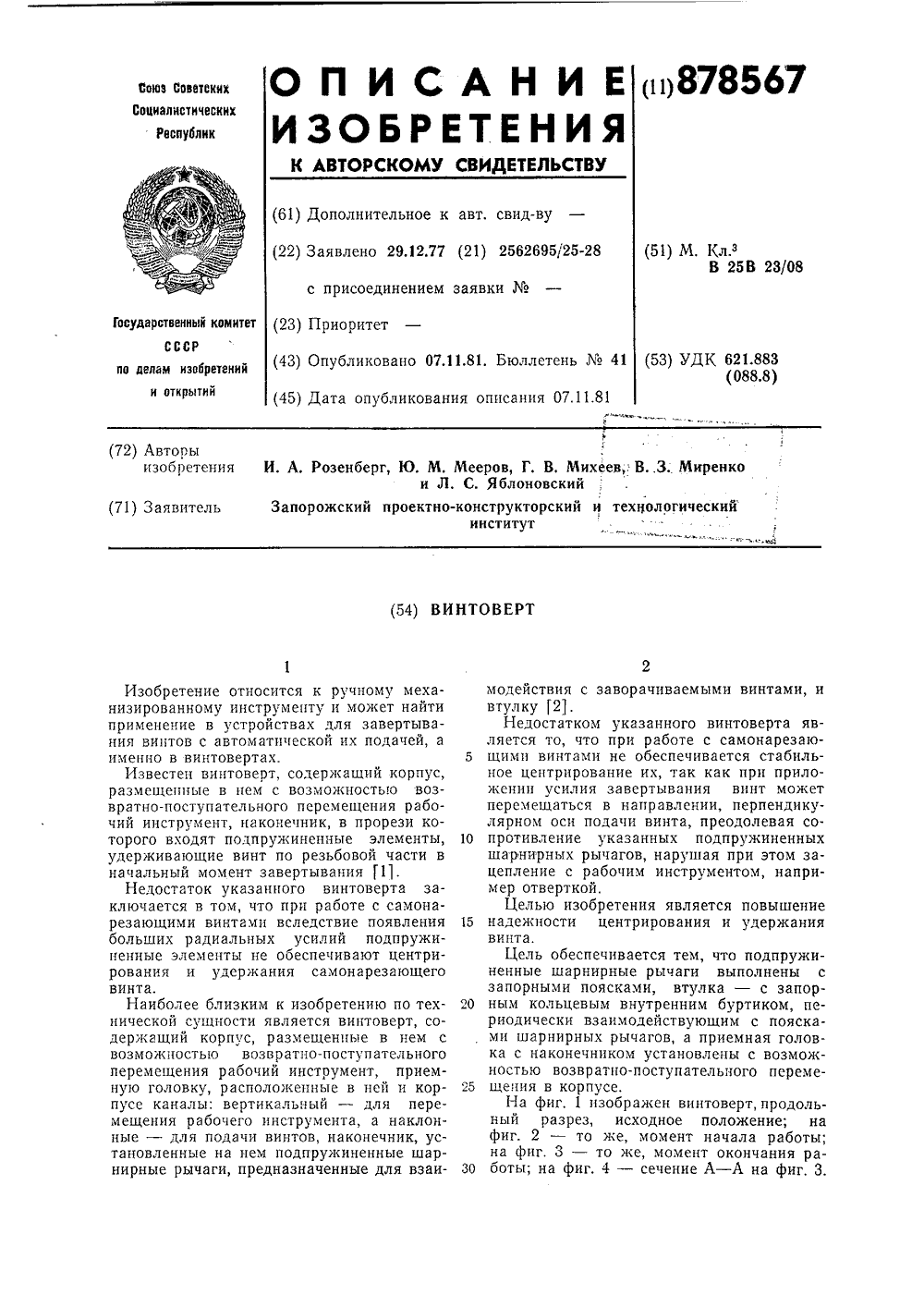

Метки: винтоверт

...12. В корпусе 1 установлены возвратные пружины 13 и 14, возвращающие в исходное положение соответственно шпиндель 15 с отверткой 2 и приемную головку 3 со всеми ее деталями.На чертеже также показаны детали 16 и 17 изделия, соединяемые винтами 18.Устройство работает следующим образом.При подаче винта 18 по пневмоприводу (не показан) он по каналам 5 и 6 попадает в наконечник 7, где центрируется по головке. Рычаги 8, взаимодействуя своими запорными поясками 11 с аналогичным запорным кольцевым буртиком 12, находятся в строго фиксированном положении и центрируют винт 18 по его резьбовой части направляющими концами,При включении винтоверта шпиндель 15 с отверткой 2 перемещаются к винту 18, преодолевая сопротивление пружины 13, при этом...

Номер патента: 912485

Опубликовано: 15.03.1982

Автор: Левин

МПК: B25B 23/08

Метки: автоматической, крепежных, сборки

...3 церез обгонную муфту 14 левого вращения и конечноговыключателя 15, с которым взаимодействует кулачок 12 стакана 11. Обоймы обгонной муфты 14 жестко закреплены: наружная 16 - в стакане 11, авнутренняя 17 - на шпинделе 3 черезшпонки 18. Между обоймами размещеныролики 19, Винтовой паз 6 нарезанна хвостовике на угол 400-450Устройство, кроме того, содержитмеханизм 20 удержания гайки 21, на-.вертываемой на винт 22, и механизмвертикального перемещения ( не покаэан) известной конструкции.,Устройство работает следующим образом.Устройство располагают над винтом 22 и гайкой 21, При включениимеханизма вертикального перемещениярабочая головка 4 торцом упираетсяв торец гайки 21, а механизм 20 удержания отводится в сторону. Винтовойпаз 6,. скользя по...

Номер патента: 912486

Опубликовано: 15.03.1982

Авторы: Кролик, Ханукаев

МПК: B25B 23/08

Метки: захват, пружинный

...разрез; на фиг. 2 - разрез 15А-А на фиг. 1.Пружинный захват состоит из корпуса 1, к которому винтами 2 прикреплены упругие рыцаги 3, На свободных концах рычагов 3 закреплены 2 оскобы 4, образующие кольцевой лоток,в который установлена винтовая пружина 5. Винтовая пружина 5 свернутав тор, а для сохранения формы тора,крайние витки пружины соединены другс другом, например, сваркой. Количество витков винтовой пружины подобрано так, цто.внутренний диаметр тора меньше диаметра стержневой частизахватываемой детали 6, Такая конст-.30рукция винтовой пружины обеспечивает надежную фиксацию детали в захвате.Внутренние размеры пазов, образуемых скобами, подобраны так, цтобыобеспечить надежное удерживание торав скобах,при заталкивании детали...

Номер патента: 979100

Опубликовано: 07.12.1982

Авторы: Дмитриев, Кончиц

МПК: B25B 23/08

Метки: гаек, ключ, стопорения, торцовый

...том содержит рабочую головку 1, жестко связанную с рукояткой 2 посредством центрального стержня З,.рычаг 4, имеющий возможность поворотного перемещения благодаря наличию на нем пазов 5 и б, поводок 7, служащий дпя отгибания концов .шплинта 8по граням гайки 9, жестко закрепленный на ,рычаге 4, ось 10, жестко закрепленную на ра%.бочей головке 1, и втулку 11, установленнуюна центральном стерхяе 3 с возможностьюосевого перемещения.Паз 5 образован сопряжением двух диаметров, один из которых соответствует дн- э 0аметру центрального стержня 3, а другойнаружному диаметру втулки 11,Паз 6 соответствует диаметру оси 10,Втулка 11 с закрепленной в ней кнопкой12 установлена в рукоятке 2 с возможностью 2 звозвратно-поступательного перемещения...

Номер патента: 1036517

Опубликовано: 23.08.1983

Авторы: Гордон, Данилян, Спиридонов, Фролов

МПК: B25B 23/08

Метки: винтоверт

...целью исключения35перекосов винтов, направляющая выполнена трапецеидальной в попереч-ном сечении, большим основанием об"ращенной к основанию лотка.На фиг, 1 изображен предлагаемыйвинтоверт, продольный разрез; нафиг, 2 - сечение А-А на фиг, 1,Винтоверт содержит корпус 1,в котором размещена цанга 2 с приемным окном 3, на которую навинце"45на запорная гайка 4,Внутри цанги 2 расположен стержень 5 отвертки с ручкой 6. Пружина7 упирается в шайбу 8 в которойвыполнено направляющее отверстие для50отсекателя 9, один конец которогозакреплен на пружине 7, а другой 17снабжен фигурной планкой 10. На стой"ке 11 корпуса 1 закреплен магазинвыполненный в виде лотка 12, в ко"тором, например, с помощью установочных винтов 13 и поджимных винтов...

Номер патента: 1110621

Опубликовано: 30.08.1984

Авторы: Агантаев, Громов, Пчелкин

МПК: B25B 23/08

Метки: крепежных, навинчивания, наживления, ориентации

...на нем двигатель 2, кинематическ(. связанный с последним шпиндель 3, имекщии продольный шестигранный канал 4, ключ 5 с шестигранным гнездом и торцовыми кулачками 6. установлецнук между ключом 5 и шпинделем 3 и поджатую в сторону ключа 5 с помощью 30 пружины 7 полуму(рту 8 с ответными ключу5 кулачками, кассету 9, механизм О поштучной подачи, силовой цилиндр 11 с золотником 12 управления, ца торцах которого расположецы раоочие полости 13 и 14. Устройство сцабжс)ю шариковым клапаном 15, установленным в золотнике 12, в котором Выполнен дополнитсль 1)й канал 16 дл 51 подвода рабочей среды, периодически сообщаемый через одну 13 из раоочих полостей с вьходцым каналом 17 золотника 12, а (цпиндсль 3 выполнен со скошенными торцовыми...

Номер патента: 1146187

Опубликовано: 23.03.1985

Авторы: Голуб, Усик, Федченко, Яковец

МПК: B25B 23/08

Метки: инструменту, монтажному, насадка

...с короткими плечами рычагов, и упорный элемент, кинематически связывающий корпус с обоймой, снабжена гильзой с радиальным резьбовым отверстием, размещенной в центральном отверстии корпуса, подпружиненной в осевом направлении относительно фланца и предназнац О ченнои для взаимодеиствия с корпусом монтажного инструмента, в корпусе выполнен сквозной продольный паз, в обойме - сквозн н нои продольныи паз с наклонным к оси участком в средней части, а упорный элемент выполнен в виде пальца с резьбовым концом, размещенным в резьбовом отверстии гильзы, прел, назначенной для взаимодействия с корпусом монтажного инстру 25 30 35 40 45 50 мента, и взаимодействующим со стенками продольных пазов.На фиг. 1 изображена насадка к монтажному инструменту в...

Номер патента: 1207742

Опубликовано: 30.01.1986

Авторы: Гангаев, Скударнова

МПК: B25B 23/08, F16B 39/22

Метки: крепежных, проворачивания, фиксации

...СС й и открытий ное,кая наб., д Патент , г.ужгород, ул.Проектна Филиал Изобретение относится к машиностроению и может быть использовано при сборке изделий, в которых детали скрепляют многоболтовыми соединениями.Целью изобретения является сокращение трудозатрат на монтаж и демонтаж устройства.На фиг. 1 изображено устройствообщий вид; на фиг. 2 - разрез А-Ана фиг, 1,Устройство содержит корпус 1,в отверстиях которого установленыфиксаторы 2, поджатые к корпусупружинами 3. В фиксаторах выполненышестигранные гнезда под головки крепежных элементов, а пружины 3 опираются на шайбы ч и гайки 5.Фиксаторы установлены в корпусе с зазором Ь и связаны с ним коническими пальцами 6, закрепленнымина фиксаторах кольцами 7, Угол конуса о пальцев 6 не...

Номер патента: 1215983

Опубликовано: 07.03.1986

Авторы: Золотов, Комшилов

МПК: B25B 23/08

Метки: винтоверт

...зубчатых реек 7 и расположенной между ними Ш-образной каретки 8с подпружиненным к ней рычагом 9.Рейки 7 приводятся вдоль каретки 8рычагом 10, подпружиненным пружиной 11.Винты 6 в отверстиях 5 обоймы 3 фиксируются шариковыми фиксаторами 12, шарики 13 которых взаимодействуют с пазами4 каретки 8. Обойма 3 имеет выступ 15, акорпус 1 - паз 16, в который устанавливается обойма 3. В стволе 2 имеетсякулачок 17 и подпружиненные направляющие 18.Винтоверт работает следующим образом,Ранее заполненную винтами 6 обойму 3устанавливают в паз 15 корпуса 1 досоприкосновения с последним выступом 15. Рычаг 9 выводят из зацепления с зубчатыми рейками 7 и Ш-образную каретку 8 перемегцают в нижнее положение. Другой конец обоймы 3 вводят в соприкосновение...

Номер патента: 1234341

Опубликовано: 30.05.1986

Авторы: Золотов, Комшилов

МПК: B25B 23/08, B66C 1/66

Метки: захват, пружинный

...с инструментами, например отвертками.Цель изобретения - упрощение конструкции устройства.На фиг.1 показан захват, общий вид; на фиг.2 - разрез А - А на фиг.1; на фиг.3 - пара захватных рычагов (прутков).Пружинный захват состоит из корпуса 1, в продольных пазах 2 которого установлены упругие захватные рычаги (прутки) 3, попарно соединеные между собой перемычкой, образующей петлю 4.Нижние концы 5 рычагов 3 выполнены с выступами С-образной формы и через сквозные части 6 пазов 2 выступают внутрь корпуса, а верхние их концы изогнуты и по- мешены в гнездах 8, выполненных в корпусе, и прижаты к последнему втулкой 9.Нижние концы прутков 3 взаимодействуют с деталью 10, для которой в корпусе 1 выполнено гнездо 11. Пружинный захват установлен на...

Номер патента: 1237408

Опубликовано: 15.06.1986

Автор: Балтабаев

МПК: B25B 15/00, B25B 23/08

Метки: балтабаева, отвертка

...на фиг. 2 - вид А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1.Отвертка содержит С-образный корпус, выполненный из полосы с коаксиально расположенными слоями 1 и 2, концы 3 и 4 которой расположены в средней части, диаметрально противоположной зеву, и отогнуты параллельно оси симметрии наружу, и размещенный в корпусе составной рабочий наконечник. Рабочий наконечник выполнен в виде Т-образных стержней 5 и 6 с параллельными с обращенными друг к другу полками и имеющих скосы 7 на рабочих торцах. На свободных концах Т-образных стержней 5 и 6 закреплены изогнутые хвостовики 8 и 9, выполненные из упругих пластин, каждая из которых расположена соответственно между слоями 1 и 2 полосы и отогнутыми ее концами 3 и 4. Наружные слои 2 полосы со...

Номер патента: 1261782

Опубликовано: 07.10.1986

Авторы: Дияковский, Кузьмин, Ланкин, Улыбышев

МПК: B25B 23/08

Метки: автоматической, резьбовых, сборки, соединений

...приводавращательно-поступательного движения и ударно-поступательного приво да 17 на торце вала 1 установленыконтакты 19, взаимодействующие сконтактами 20 на приводе 17.Устройство работает следующимобразом.Перед началом работы в устройство загружаются гайки 14 и удерживаются в рабочей головке 10 фиксаторами 15 и 16. Рабочая головка 10устройства устанавливается на резь бовое соединение таким образом, чтоторец гайки 14 ложится на торецболта (не показан). При отклоненииоси болта от оси рабочей головки10 гибкий вал 11 изгибается и обесЗО печивается совпадение плоскости торца гайки 14 с плоскостью болта,После этого вал 1 перемещают в осевом направлении к рабочей головке10 и за счет пальца 7, взаимодействующего роликом 9 с винтовой нарезкой 5,...

Номер патента: 1364457

Опубликовано: 07.01.1988

Авторы: Назаров, Скоблинов

МПК: B25B 23/08

Метки: винтозавертывающее

...автоматизации процесса сорку резьбовых соединений и возможности работы с крепежными элементами различной аоменклатуры.фНа фиг, 1%зооражено винтозавертывающее устройствсяразрез; на фиг, 2 - вид А на фиг. 1; на.фИГ. 3 - вид Б на фиг. 1, 15 Винтозавертывающее устройство содержит корпус 1, в котором с возможностью поступательного и вращательного перемещений размещен рабочий орган 2, и сменную обойму 3 под крепежные элементы 4. На рабочем органе 2 закреплен кулачок 5 с конической боковой поверхностью 6, В корпусе 1 размещен механизм перемещения сменной обоймы 3, представляющий собой шарнирно связанный с корпусомдвуплечий 25 рычаг 7, одно плечо которого контактирует с конической боковой поверхностью 6 кулачка 5, а на другом плече установлен...
