B25B — Инструменты для закрепления, соединения, разъединения или поддерживания, не отнесенные к другим классам и подклассам

Номер патента: 814701

Опубликовано: 23.03.1981

Автор: Югов

МПК: B25B 7/00

Метки: клещи, пневматические

...с пустотелыми цилиндрическим хвостовиком 12, имеющим сквозные противопо 5 ложные винтовые прорези 13, с которыми взаимодействует штифт 6. Второй штифт 7 расположен в прямолинейных направляющих прорезях 14, выполненных в корпусе 1.Для подачи в пневмоцилиндр 2 из магистрали сжатого воздуха предусмотрен курковый механизм 15, установленный на рукоятке 16Осевое перемещение штока-поршня 15 3 ограничивает упор 17, закрепленный на полэуне 5 и расположенный в прямолинейной прорези корпуса 1,В осевом направлении клиновидная губка 11 зафиксирована пластинкой 20 18, закрепленной винтами на торце головки корпуса 1.Работа клещей заключается в следующем.Для стопорения гайки или болта д клещами опорная губка 8 накладывается на пластинчатый замок 19,...

Номер патента: 814702

Опубликовано: 23.03.1981

Автор: Олейников

МПК: B25B 13/06

Метки: ключ, торцовый

...фланцем и стойкой, раза емно соединяющей оба фланца, с которымн поочередно взаимодействует радиальный кулачок при повороте рукоятки вокруг своей оси.На фиг. 1 представлен торцовый ключ, общий вид; иа фиг. 2 - вид А на фиг. 1.Ключ состоит иэ втулки 1 с внутренними шпицами 2, призматического переходника 3 с цилиндрическим сланцем 4, на наружной поверхности которого выполнены шяицы 5, сопрягающиеся со шпицами 2, цилиндрического фланца 6 со стойкой 7 и рукоятки 8. Переходник 3 предназначен для непосредственного подсоединения ключа к го ловке 9 Во втулке 1 выполнены соос иые радиальные отверстия 10, в которых установлена рукоятка 8 с радиальным кулачком 11, который поочередно взаимодействует с торцамн фланцев 4 и 6.Ключ работает следукщим...

Номер патента: 814703

Опубликовано: 23.03.1981

Авторы: Генфан, Рубин, Сотников

МПК: B25B 13/46

Метки: затяжкикрупных, ключ, резьбовых, соединений, трещеточный

...ключ работает следующим образом.Головку 2 ключа устанавливают на подлежащую затяжке гайку 15, а корпус 1 опирают на соседнюю гайку 16 фланца 17, или какой-либо другой неподвижный элемент монтируемой конструкции. Фиксатором 10 ползун 7 20 закрепляют в крайн м нижнем положении. Затяжку гайки 15 производят путем последовательных циклов впуска сжатого воздуха в пневмоподушку 6 и выпуска воздуха из нее. В началь ный период затяжки гайки 15, когда рычаг 5 не встречает большого сопротивления при его поворотах, подушка б работает с большим ходом, т.б. подушка при подаче воздуха приобретает форму, близкую к шаровой, а ее поперечное сечение и, соответственно, подъемное усилие, которое она может создать, существенно уменьшаются. При полном выпуске...

Номер патента: 814704

Опубликовано: 23.03.1981

Авторы: Кравцов, Крейчмар, Сигалев

МПК: B25B 13/48

Метки: гаечный, ключ

...На фиг. 1 схематически изображ предлагаеинй гаечный елюч; на фиг. то же, вид сверху, при монтаже сальниковой гайки с кабелем.Гаечный ключ содержит рукоятку 1 и подвижную губку 2, с помощью оси 3 шарнирно закрепленную на одном из концов рукоятки 1. Подвижная губка 2 снабжена стойкой 4, боковая поверх ность которой выполнена в виде сегмента, предназначенного для ввода в технологический зазор между кабелем 5 и внутренней поверхностью сальниковой гайки б, а конец рукоятки 1 на котором закреплена подвижная губка 2, выполнен в виде сиьакетричного эксцентрика 7. Гаечный ключ снабжен814704 Составитель И Техред Н.Граб чев Редакто Корректор ицк а акаэ 912/23 ВНИИПИ по де 113035, МосТираж 1090 сударственног м изобретений а, Ж, Рауш...

Номер патента: 814705

Опубликовано: 23.03.1981

Автор: Сандуленко

МПК: B25B 21/00

Метки: гайковерт, пневматический

...продольных каналов 17, снабженных окнами, со сквозным каналом рукоятки 1.Вал ротора 18 с. помощью двух лысок соединен с муфтой 19 ударновращательного механизма,В сквозном канале корпуса 8, соосном со сквозным каналом рукоятки 1,установлен дроссельный клапан, состоящий из диафрагмы 20 с окном 21, имеющей ограниченное осевое перемещение,,и поворотной головки 22 с ответным ок ном 23 и калиброванным отверстием 24(фиг.3), которые могут по выбору совмещаться с окном диафрагмы 20. 05 4Глушитель 25 установлен соосно с(не показан) и шипа, благодаря чемуобеспечивается их совместное вращениена угол, ограниченный штифтом 26.Стыковка Фланца корпуса 8 с рукояткой 1 осуществляется с помощью винтов (не показаны),прокладки 27 и стакана...

Номер патента: 814706

Опубликовано: 23.03.1981

Авторы: Веденьев, Деревянко, Дыбчинский, Кривомазов

МПК: B25B 21/00

Метки: гайковерт, крупных, резьбовыхсоединений

...момента затяжки выполнен в виде предохра нительюй муфты, имеюцей ведущую по" лумуфту 14, связанную с приводным валом 2, ведомую полумуфту 15, сочлененную с центральной шестерней 3 и установленную на опорах вращения в 45 корпусе 1 и крышке 16, и промежуточных элементов, выполненных в виде роликов 17, которые размещены в соответствующих канавках ведущей и ведомой полумуфт. Во внутренней полос ти ведомой полумуфты 15 установлена резьбовая втулка 18, поджимаюцая через опорный подшипник 19 и пружины 20 ведущую полумуфту 14 с приводным валом 2 к ведомой полумуфте 15. 55 Приводной вал 2 размещен на опорах вращения в реэьбовой втулке и ведомой полумуфте. Резьбовая втулка 18снабжена шкалой и стопорным винтом 21 для фиксирования требуемого уси"...

Номер патента: 814707

Опубликовано: 23.03.1981

Автор: Адамович

МПК: B25B 21/00

Метки: гайковерт

...вращение на ведомую полумуфту би связанный с ней редуктор 3 с выходным валом 4, шпинделем 7 и гаечнойголовкой 8, находящейся в зацеплении с резьбовым соединением, несущимзажимные элементы. При этом осуществляется подвод зажимных элементов кобъекту зажима, наприМер, обрабатываемой детали. Величина крутящего момента в этом случае определяетсяусилием пружины 15. 55В момент касания с обрабатываемойдеталью зажимные элементы с резьбовым соединением, например, винтовойпарой и гаечной головкой 8 останавливаются, а шпиндель 7, благодаря . Яналичию в нем торсиона 9, продол:жает поворачиваться, закручиваясьна некоторый угол. Нри этом торсионоказывает тормозящее воздействие наинерционный момент вращающихся частей 5 редуктора и одновременно снижает...

Номер патента: 814708

Опубликовано: 23.03.1981

Авторы: Калабеков, Продан, Чехов

МПК: B25B 21/00

Метки: растяжения, соединения, элементарезьбового

...другой размещен между свободным торцом стакана и тягой, а дорожка одного иэ подшипниковвыполнена с углублениями, количествои шаг расположения которых соответствует количеству и шагу расположениятел качения в подшипнике и которыепредназначены для западания в нихтел качения в момент поворота сепаратора. оНа фиг. 1 изображено устройство,общий вид; на фиг. 2 - разрез А-. А нафиг. 1; на фиг. 3 - разрез Б-Б нафиг. 2,Устройство для растяжения элемента резьбового соединения содержитстакан 1, тягу 2, одним концом наворачиваемую на выступающий конец резьбового соединения, например шпильку3, другим - связанную со свободным 15торцом стакана 1, и силовой орган(на чертеже не показан), выполненный в виде нагревательных и охлаждающих элементов,...

Номер патента: 814709

Опубликовано: 23.03.1981

Авторы: Калабеков, Продан, Романов, Чехов, Штеренлихт

МПК: B25B 21/00

Метки: растяжения, резьбового, соединения, эле-mehta

...фиг. 2 - развертка боковой поверхности устройства.УстроЯство содержит составной стакан, разделенный ступенчатым разъемом на верхнюю 1 и нижнюю 2 части. Ступени 3 верхней части 1 стакана чередуются со ступенями 4 нижней части 2 стакана. Между частями 1 и 2 стакана размещена вставка 5 с ответным стакану разъемом, которая выполнена таким образом, что ступени 3 и 4 стакана контактируют с основанием впадин 6 вставки 5. Между основаниями впадин 7 частей 1 и 2 стакана и выступами 8 вставки 5 предусмотрен зазор. Вставка 5 может быть. выполнена из материала с коэффициентом линейного расширения меньшим, чем коэффициент линейного расширения материа ла частей 1 и 2 стакана, или иметь охлаждающее устройство, обеспечивающее в рабочем ее состоянии...

Номер патента: 814710

Опубликовано: 23.03.1981

Авторы: Михеев, Розенберг, Яблоновский

МПК: B25B 23/04

Метки: крепежныхдеталей, подачи

...9 йз вибробункеров 26 и 27 с лотками и отсекателями 28, и подаются к винтоверту 29 по гибкому трубопроводу 30. Винтоверт 29 связан с магист- р ралью 15 сжатого воздуха через электромагнитный клапан 31 и трубопровод 32, который связан также с золотником 17 трубопроводом 33.Устройство работает следующим образом.Первоначально устанавливается носитель 9 в исходное положение, Для этого сжатый воздух из магистрали 15 через переключатель 16, подпружиненный золотник 17 и трубопровод 18 по дается в кольцевую камеру 2 корпуса 1, Одновременно с этим по трубопроводу 22 воздух поступает к упорам 11 и 12. Под давлением воздуха упор 12 входит в полость корпуса 2, а упор . 65 11 освобождает ее. Носитель 9 под давлением воздуха поворачивается...

Номер патента: 814711

Опубликовано: 23.03.1981

Авторы: Баранов, Топоров, Шестакова, Эскин

МПК: B25B 23/14

Метки: гаечный, ключ, предельный

...из рычагов диска, а оси вращения рычага другого фиксатора кулачкового диска и дополнительного рычага лежат в одной плоскости по обе стороны от него.На чертеже схематически изображен предлагаемый предельный гаечный ключ, разрез.Тарированная пружина 8 взаимодействует с роликом б рычага 4 посредством дополнительного рычага 10. Тяга 11 связывает рычаги 3 и 4 через дополнительный рычаг 10 с роликом 12. Тяга 11 расположена внутри пружины 8, что уменьшает количество пар трения.Предельный гаечный ключ работает следующим образом.При сопротивлении резьбового соединения затяжки с моментом меньшим, чем момент, на который тарирован ключ, ролики 5 и б рычагов 3 и 4 под действием пружины 8 удерживаются в профилированных впадинах кулачкового,циска...

Номер патента: 814712

Опубликовано: 23.03.1981

Автор: Назаренко

МПК: B25B 23/147

Метки: гайковерт

...трубопровода10 подключенному к электроконтактному манометру 11.В корпусе 1 размещен двухступенчатый редуктор 12, выходной вал 13 которого соединен посредством промежуточного вала 14 с валом 15 углового редуктора 16, связанного с выходным валом 17, являющимся рабочей головкой.Электродвигатель 2 связан клиноременной передачей с входным валом 18 редуктора 12.Принципиальная электрическая схема состоит из цепи управления низкого напряжения,. включающей в себя промежуточные реле 19, 20, 21 с контактами 22, 23, 24, 25, 26, контакты 27 электроконтактного манометра, кнопки 28, 29, 30 управления электродви-гателеМ 2. Цепь питания электродвигателем содержит реле 31 и 32.Работа гайковерта осуществляется следующим образом.При закручивании гаек на...

Номер патента: 814713

Опубликовано: 23.03.1981

Авторы: Бойко, Гайдуков, Дубов, Кронин, Шнейдерман, Яковлев

МПК: B25B 23/16

Метки: пистолетного, рукоятка, ручной, типапневматической

...поперечное сечение глушителя соответствует поперечному сечению полости корпуса.На фиг. 1 изображена рукоятка, продольный разрез, на фиг. 2 - разрез А-А на Фиг. 1.В рукоятке 1 пневматической ручной машины установлен двигатель 2 с окнами 3 выхлопа, иэ которых отработанный воздух попадает в кольцевую проточку 4, связанную с выхлопным каналом 5, заканчивающимся от-. крытой наружу, выполненной по всему поперечному сечению рукоятки, полостью б В торце рукоятки установлено пусковое устройство 7 и размещен воздухоподводящий штуцер 8, связанный через подводной канал 9 с глушителем 10 камерного типа, равным по площади поперечному сечению рукоятки. Глушитель 10 имеет множество выпуклых отверстий 11 и отверстие 12 для размещения штуцера 8, при этом...

Номер патента: 814714

Опубликовано: 23.03.1981

Автор: Котяев

МПК: B23P 19/027, B25B 27/02

Метки: вал-ступица, де-талей, напрессовки, типа

...со ступицей монтируемой детали.Ф На фиг. 1 схематически изображено предлагаемое устройство с частичными вырезами, общий вид,на фиг. 2 ч .Э вид А на фиг. 1.Устройство состоит иэ напрессованной ступицы 1, вала 2, прихватов 3 и 4, шарнирно закрепленных на хомутике 5, зажимных губок 6 и 7, силовых приводов В и 9, шарнирно закрепленных на прихватах 3 и 4, планшайбы 10, пружины 11 раэжима при помощи шарниров 12 и 13 подпружиненных поверхностей зажимных губок 6 и 7 - полого вала 14, на котором закреплен хочут 5 и установлена ступица 1 до напрес 814714совки на вал 2, подшипника 15, являющегося опорой ступицы 1.Устройство работает следующим образом.На полый вал 14 надевают ступицу 1, заводят устройство на в 2 При пус ке устройства силовые...

Номер патента: 818848

Опубликовано: 07.04.1981

Авторы: Гончаров, Козловский, Паутов

МПК: B25B 1/02

Метки: машинные, тиски

...фиг. 3 - разрез А - А фиг. 2.Тиски содержат скобообразный корпус 1, неподвижную губку 2, стойку 3 и выступ 4. К выступу 4 посредством штифтов и винтов (на чертеже не обозначены) крепится губка б для зажима закрепляемой детали. Корпус 1 выполнен со сквозными пазами б.Неподвижная губка 2 выполнена с направляющими опорами 7, которые размещены в сквозных пазах б корпуса 1. Эти опоры образуют с губкой 2 портальнообразную конструкцию. В губке 2 выполнено гнездо для установки хвостовика (на чертежах не обозначен) винта 8 винтово;о привода. Для установки хвостовика губка 2 снабжена съемной защелкой 9. Винт 8 снабжен квадратной ,головкой 10, с помощью которой осуществляется его поворот. В неподвижной губке 2 закреплена гайка 11 винтового...

Номер патента: 818849

Опубликовано: 07.04.1981

Авторы: Зарогатский, Кравченко, Морозов

МПК: B25B 13/48

Метки: вибратором, ключ

...через торцовую головку б завинчиваемому элементу, который также начинает вибрировать, значительно снижая тем 25 самым трение в резьбе. По этой причинеуоилие, прилагаемое рабочим при затяжке, существенно снижается, между тем. энергия колебаний, частично поглощаясь сайлентблоком, почти полностью гасится на з 0 рукоятках благодаря тому, что последний Недостатком известного устройства является повышенная вибрация,Целью изобретения является снижение вибрации ключа. о ключ снабжерепленным межзоне минимал изображен предром, общий вид. жестко смонтиагнитным коль- весом, выполнен, Штанга 4 заЭто достигается тем,сайлентблоком, жестко 3ду штангой и корпусом,ной реакции штанги. На фиг. 1 схематически лагаемый ключ с вибрат Ключ содержит корпус 1...

Номер патента: 818850

Опубликовано: 07.04.1981

Авторы: Колесников, Леонов, Романченко

МПК: B25B 21/00

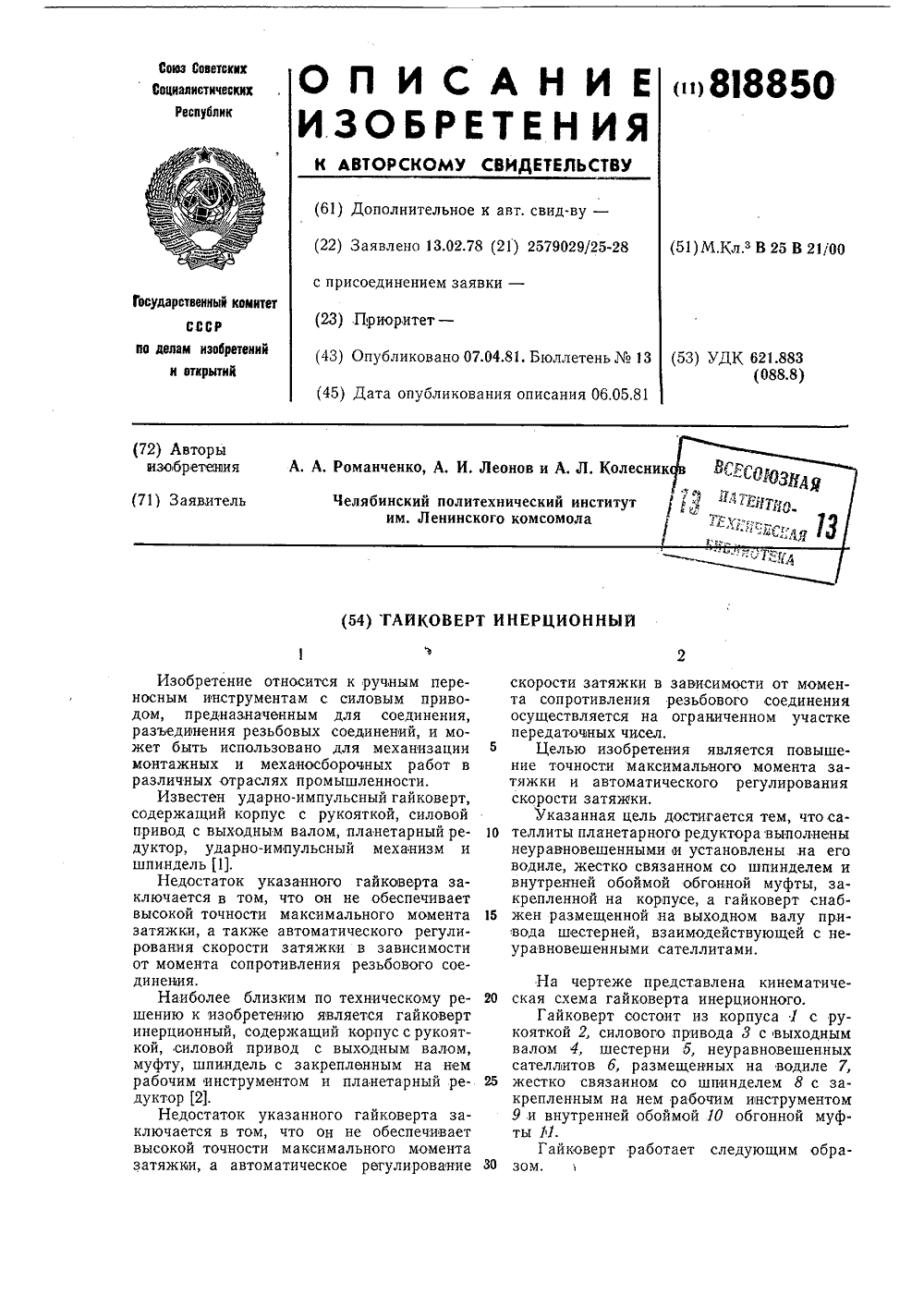

Метки: гайковерт, инерционный

...крутящий момент передается на рабочий инструмент. Если сопротивление достаточно мало, то центробежные силы будут удерживать неуравновешенные сателлиты в крайнем положении, и шестерня о, сателлиты 6 и,водило 7 будут вращаться как единое целое. Когда водило 7 заторможено, сателлиты б вращаются с максимальной скоростью, максимальные центробежные силы стремятся повернуть водило 7, максимальный крутящий момент передается на рабочий инструмент, чтобы заставить его вращаться в одном направлении. Импульсы в противоположном направлении не должны восприниматься. Это осуществляется с помощью обгонной муфты 11. Прямой импульс замыкается на рабочем инструменте, а обратный через обгонную муфту 11 - на корпусе 1, Описанный гайковерт имеет...

Номер патента: 818851

Опубликовано: 07.04.1981

Авторы: Антипов, Гельфанд, Гольдштейн, Рутгайзер, Суут, Ципенюк

МПК: B25B 21/02

Метки: гайковерт, действия, ударного

...18.Ведомая часть 10 ударника имеет ско. шенные поверхности 19 (фиг, 1 и 3), а опора 7 - выступы 20.Между скошенными поверхностями 19 и выступами 20 размещены центробежные грузы 21 в виде шариков.Ротор 3 находится на оси 22, которая центрируется в отверстиях корпуса 1 и шпинделя 17. Ведущая часть ударника размещена в опорах 23 и 24.В осевой расточке 25 шпинделя 17 центрируется внутренняяя ведомая часть 18 ударника, подпружиненная относительно наковальни 15 силовой пружиной 2 б. В радиальных отверстиях части 10 установлены подпружиненные в радиальном направлении упоры 27, имеющие обращенные к наковальне скосы 28, Упоры 27 ориентированы относительно рабочих кулачков 11 удапника. Рабочие кулачки 18 наковальни 15 имеют скосы 29,...

Номер патента: 818852

Опубликовано: 07.04.1981

Авторы: Заборко, Юзефович

МПК: B25B 23/142

Метки: динамометрический, ключ

...снабжен гнездами 21 и 22, в одном из которых закреплен ры.чаг 3 рабочей головки 2, в другом установлен с возможностью перемещения посредством регулировочного винта 20 полуцилиндр П со штоком 1 б, и выполнен с осевым отверстием 23, В последнем установлен с помощью оси 24 рабочий барабан 2 Б с торцовыми отверстиями 2 б и с намотанной на него тормозной лентой 27, шарнирно закрепленной с помощью оси 28 одним концом на корпусе 1, другим - жестко на толкателе 29, размещенным в гнезде 22 корпуса 1 и взаимодействующим со штоком 1 б полуцилиндра 11 гидропередаточного мехаьизма б.Рукоятка 4 свободно размещена на оси 24 корпуса 1 и снабжена подвижным упором 80, устанавливаемым в одно из торцовых отверстий 2 б рабочего барабана 25.С помощью...

Номер патента: 818853

Опубликовано: 07.04.1981

Автор: Серостанов

МПК: B25B 27/02

Метки: демонтажа, подшипников

...втулки 2 свинчивают, ослабляют посадку последней на валу 3 до образования зазора, чем обеспечивают свободное перемеще О ние втулки по валу. При таком положениивтулки в пространство, образованное плоскостями 4 ее разреза, внутренней обоймой 5 подшипника и валом 3, вставляют распорную пластину б, равную по ширине раз резу втулки. На резьбовую часть втулкинавинчивают трубу 7 съемника, например винтового, до тех пор, пока втулка конусной частью не будет достаточно жестко заклииена в обойме 5, а пластина б зажата между плоскостями 4, После этого приложенным осевым усилием к трубе 7, например вращением винта 8, снимают с вала втулку вместе с подшипником, выпрессовывая наружную обойму 9 подшипника из корпуса,При необходимости перед...

Номер патента: 821074

Опубликовано: 15.04.1981

Авторы: Першин, Пирожков

МПК: B25B 1/08

Метки: рычажно-силовой, узел

...рычаг 3 с криволинейной поверхностью 4, упор 5, установленный на ведущем рычаге,и воздействующий на криволинейную поверхность ведомого рычага, снабженного криволинейным упором 6, размещенным на поверхности 7, противоположной криволинейной поверхности.1 ц Рычажно-силовой узел работает следующим образом.При перемещении установленного на корпусе 1 ведущего рычага 2 происходит перемещение ведомого рычага 3 под воздействием на криволинейную поверхность 4 упора 5 при этом упор 6 воздействует на сжимаемую деталь. По мере удаления ведущего рычага от оси шарнира ведомого рычага увеличивается плечо приложения силы относительно вышеуказанной оси, Так как плечо ео приложения силы воздействующей от упора ведомого рычага на изделие относительно...

Номер патента: 821075

Опубликовано: 15.04.1981

Автор: Шавель

МПК: B25B 15/00

Метки: механическая, отвертка

...конической полостью 8, в которой расположено лезвие 9.Основание 10 ловителя выполнено наклонным к его оси и проходит через торец лезвия 9.Величина угла наклона выбрана такой, что большая образующая 11 длиннее лезвия 9, а меньшая образующая 12 - короче. Основание 10 имеет носок 13. Механическая отвертка завинчивает винт 14 с головкой 15, имеющий боковую поверхность 16 торец 17 или шлиц 18.При работе механической отвертки шпиндель 2 получает вращение от привода через шкив 3 и шпонку 5. При этом вращается ловитель 7 с лезвием 9. Корпус 1 опускают до соприкосновения головки 15 с ловителем 7. Возможны два случая соприкосновения. В первом случае геометрические оси головки 15 и ловителя 7 совпадают, а лезвие 9 при вращении шпинделя 2 под...

Номер патента: 821076

Опубликовано: 15.04.1981

Автор: Измоденов

МПК: B25B 17/00

Метки: гаечный, ключ, коловоротный

...9, расположенного в пустотелом плече 2. Вторая шестерня 10 промежуточного валика 9 входит в зацепление с шестерней 11, закрепленной на валике 12, связанным с рабочей головкой 13. Промежуточный элемент 14 соединительной муфты также связан с рабочей головкой 13. Верхняя полу- муфта 15 закреплена на корпусе шпинделя 16. Другая полумуфта 17 закреплена на валике 12, Постоянное зацепление полумуфт 2 о 17 и 14 обеспечивается пружиной 18.Ключ работает следующим образом.При установке крепежных деталей однойрукой берут ключ за шляпку 4, второй - за ручку 3, Рабочую головку одевают на гай821076 Составитель А. Назар и т 113035, Москва, Ж - 35, Раушская лиал ППП Патент, г. Ужгород, уорректор М,ШарошПодписное едактор А. Долинич Техред...

Номер патента: 823107

Опубликовано: 23.04.1981

Автор: Нестратов

МПК: B25B 21/00

Метки: гайковерт, электромеханический

...в ней ведущей 19 и ведомой 20 коническими шестернями. Гай-коверт снабжен обгонной муфтой двойного действия, выполненной в виде корпуса21, размещенными в последнем звездочки22, втулки 23, подпружиненных тел 24качения и рукоятки 25 управления с выступами 26.Корпус 21 об 1 онной муфты связан сострелой и установлен с возможностьюповорота с помощью шарниров, посредством которых тяги 3 и 4 крепятся краМе 2 и корпусу 21 обгонной муфты.Втулка 23 жестко соединена с корпусом18 силовой головки, звездочка 22 выполнена с .кольцевыми концентричнымикосыми пазами 27 и 28, в которыхрасположены подпружиненные тела 24 качения, взаимодействующие периодическис выступами 26 рукоятки 25 управления.Пазы 27 с расположенными в них телами 24 качения...

Номер патента: 823108

Опубликовано: 23.04.1981

Авторы: Бажанов, Колдунов, Комшилов, Сорокин

МПК: B25B 21/00

Метки: резьбовыхсоединений, сборки

...с возможностью вращения вокруг своей оси пневмодвигатель 3, механизм 4 отключения к шпиндель 5 с гаечной головкой 6. На пневмодвигателе 3 выполнен канал 7 щелевидной формы. Основание 1 снабжено регулировочной втулкой 8 с каналом 9 воронкообразной формы, расширенная часть которого выполнена вдоль образующей оси, узкая - по боковой поверхности втулки, причем длина узкой части канала зависит от величины задаваемого момента 4затяжки. На фланце 10 верхней крышки пневмодвигателя 3 выполнены скво-.ные дугообразные пазы 11,череэ которые проходят фиксирующие болты 12, а нанижней плоскости фланца 10 выполненбуртик 13, взаимодействующий с выступом 14, выполненным на.наружной поверхности . фланца регулировочной втулки. Механизм отключения...

Номер патента: 823109

Опубликовано: 23.04.1981

Автор: Крапчатов

МПК: B25B 21/00

Метки: головка, крепежа, установки

...взаимно перпендикулярными и сообшаюшимися каналами, причем вертикальный канал 3 служит для перемещения рабочего инструмента 1, а горизонтальный 4 - для подачи крпежной гайки 5.Головка снабжена патроном 6 с пружинящими элементами 7, корпус 8 кото-. рого имеет заходную часть 9 с радиальными пазами 10, торцовую часть 11 с кольцовыми глухими отверстиями 12, сквозные продольные пазы 13 и осевое отверстие 14, сообщающееся с вертикальным каналом 3 корпуса 2) головки и выполиенное с диаметром, равным диаметру описанной околокрепежной гайки 5 окружности, пружинящие элементы 7 выполнены в виде проволоки круглого сечения и размещены в продольных пазах 13 корпуса 8, глубина которых со стороны торцовой части 1 1 иа треть длины корпуса равна...

Номер патента: 823110

Опубликовано: 23.04.1981

Авторы: Александров, Рабинов, Юткевич

МПК: B25B 21/00

Метки: гайковертов, испытания, стенд

...индикатор 10. Методика измерения заключается в том, что при завинчивании гайки 6 происходит удлинение шпильки 4, и остается неизменной длина стержня 8, и с помощью индикатора 10 определяется удлинение шпильки по сравнению снеизменной длиной стержня 8 после чего по специальной таблице определяют натяжение болта, соответствующее этому удлинению.На фиг, 2 и 3 приведены варианты выполнения средства фиксации, состоящего35 из штифта 11, шпильки 4 с несамотормоэящейся гайкой 5, рычага 12, поворотной рукоятки 13, резьбовой тяги 14.Стенд для испытания гайковертов работает следующим образом,40Стопорным винтом 7 затягивается прорезь на гайке 5, при этом образуется достаточная сила трения в резьбе и на опорной поверхности, препятствующая...

Номер патента: 823111

Опубликовано: 23.04.1981

Автор: Збарский

МПК: B25B 23/14

Метки: инструмент, резьбозавертывающий

...свободно пропущенный сквозь ведущую пол ум уфту 8 хвосговик21, с закрепленной на нем с помощьюштифта 22 втулкой 23, Последняя закреплена на хвостовике 21 ведомого вала18 таким образом, что опирается наторец ведущей полумуфты 8 цри максимальном выходе ведомого вала 18 иэведомой полумуфты 13, причем ведущиеролики 12 зацепиены за выступы 14ведомой полумуфты 13, а управляющийролик 11 находится на первой ступенидвухступенчатого паза 6 ведущеговала 2.В ведомом валу 18 выполнено гнездо 24, в котором установлено перо 2555 счет крутящего момента силовой пружины ведомая полумуфта поворачиваетсявокруг оси, а управляющий ролик 11 скатывается со второй ступени двухступенотвертки с поджатым пружиной 26 колпачком-ловителем 27.Резьбозавертывающий...

Номер патента: 827290

Опубликовано: 07.05.1981

Авторы: Антипов, Гельфанд, Ципенюк

МПК: B25B 21/02

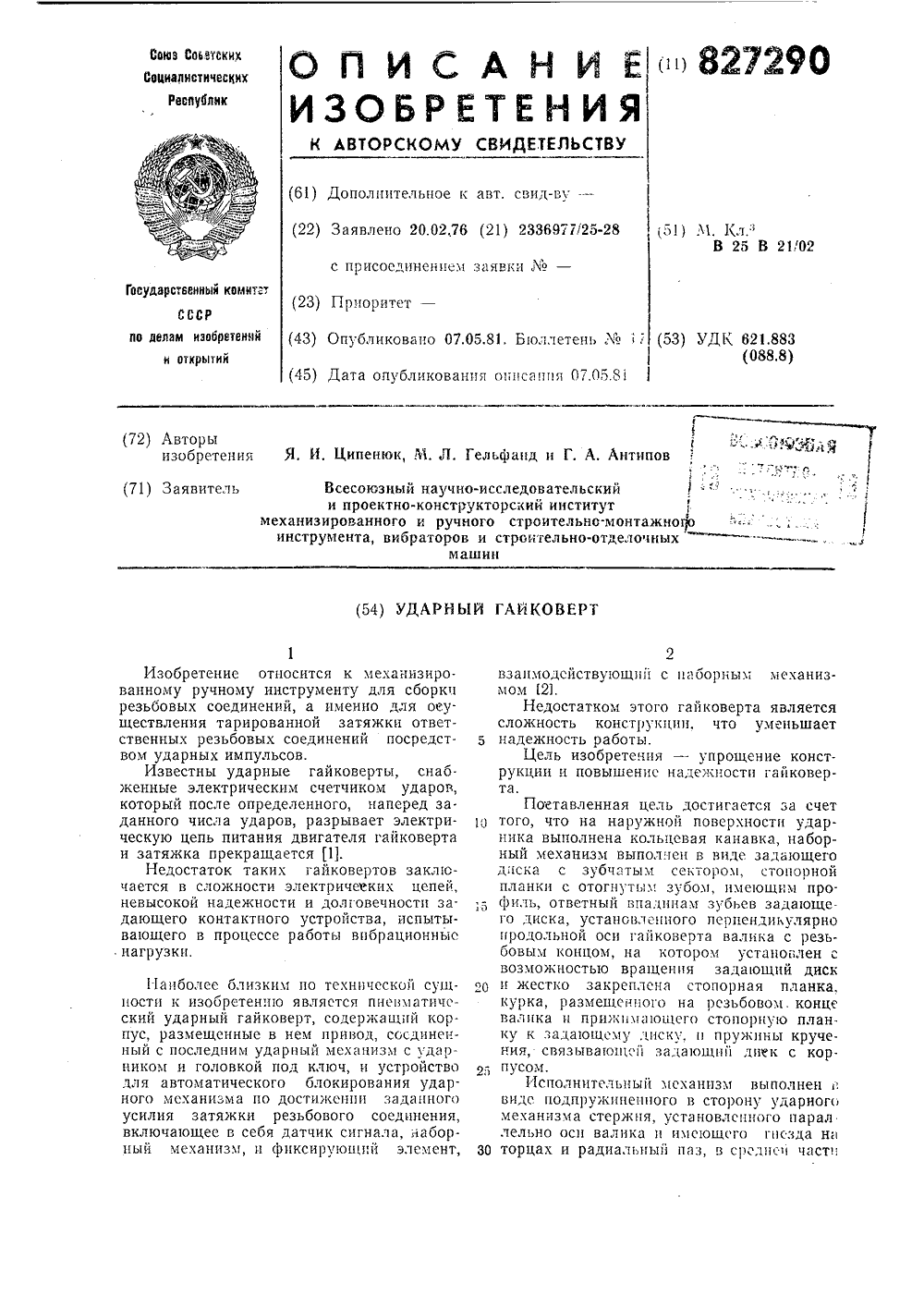

Метки: гайковерт, ударный

...дляисключения поворота выполнены лыски28. Один конец фиксирующего элементаО имеет скос 29, а другой выполнен в видеручки 30. Палец 26 размещаетея в гнезде21 стержня 19 и поднимается в сгоронузадающего диска 5 пружиной 31.Для удобства сборки стержень 19 уста 15 новлен в корпусе посредством стакана 32,в котором выполнен такой же радиальныйпаз, как и в стержне 19, Сверху корпуса 1нанесена шкала 33 для отсчета или установки количества наносимых ударых им 20 пулков на затягиваемое рсзьбовос соединение,Ударный гайковерт работает следующим образом.После установки отогнутого зуба 8 в од 25 ну пз впадин 16 соответствующей числунаносимых ударов, и поворота задшощегодиска 5 и стопорной планки 7 с помощьюкурка 11 до упора планки 7 в ооковую...

Номер патента: 827291

Опубликовано: 07.05.1981

Авторы: Антипов, Гельфанд, Ципенюк

МПК: B25B 21/02

Метки: гайковерт, ударный

...4 запорный элемент 20 выжимается из кольцевой канавки 5 в радиальном направлении. Соответственно в этом направлении перемещаются и размещенные в нем упор 21 и палец 23, при этом палец 23 выходит из контакта с кольцевой канав.кой 13, и стержень 9 под дейстисм пру 4пдс установленного атялс 7 суха 1)я15, поджатого в сторону ударника 4 тт 1 л.жиной 16. Сухарь 15 имеет со второ,ротивоноложных торцов гнезда 17 и 18 и5 окно 19, через которое проходит стержень 9. В гнезде 17 сухаря 15 установлсны запорный элемент 20 и упор 21. Запорный элемент 20 взаимодейетвует с кольцевой канавкой 5 ударника 4, а хвостовик 22т 0 упора 21с кольцевыми канавками 13стержня 9, В гнезде 18 сухаря 15 установлен фиксирующий элемент, выполненный ивиде...
