Номер патента: 831604

Опубликовано: 23.05.1981

Автор: Лозян

МПК: B25B 13/48

Метки: завертывания, отверты-вания, цилиндрических

...ролики 4, и взаимодействующую с корпусом 1 резьбовую втулку 5, Корпус1 снабжен рукоятками 6, с помощью 20которых он вворачивается в резьбовуювтулку 5 с отверстием для цилиндрической детали 7. Оси дуговых углублений 2 корпуса 1 и оси роликов 4 пересекаются с осью корпуса 1 в .однойточке, Торцовые поверхности роликовотносительно их осей выполнены подострым углом, линия вершин которыхперпендикулярна оси корпуса 1, и вместе контакта с цилиндрическимидеталями имеют. криволинейные поверхности, образующие которых параллельны оси корпуса 1, а ролики 4 выполнены с двумя пересекающимися подтупым углом коническими каналами 8для прохода пружинного кольца 3.С целью исключения возможности люфтирования роликов 4 на пружинном кольце 3 площадь...

Номер патента: 837836

Опубликовано: 15.06.1981

Авторы: Голуб, Коновалов, Лагуновский, Рабинович, Яблоновский

МПК: B25B 13/44

Метки: завертывания, отверты-вания, патрон, шпилек

...корпуса, а в другом - шарики для захвата резьбовой части шпильки, наружная поверхность обоймы выполнена с секторным пазом, а корпус выполнен с двумя резьбовыми отверстиями и снабжен резьбовым упором, размещаемым поочередно в одном из этих отверстий и взаимодействующим с секторным пазом.1 ОНа фиг. изображен патрон, продольный разрез, на фиг.2 - сечение А-А фиг.1 (патрон для завертывания шпилек с правой резьбой и вывертывания с левой, в исходном положении); на фиг,З - то же, в рабочем положении; на фиг.4 - сечение А-А фиг.1 1,патрон для завертывания шпилек с левой резьбой и вывертывания с правой в исходном положении)на фиг.5 - то1же, в рабочем положении.Патрон состоит из корпуса 1, в котором симметричн 6 выполнены цилиндрические...

Номер патента: 837838

Опубликовано: 15.06.1981

Автор: Измоденов

МПК: B25B 17/02

Метки: отвертка

...Одна зубчатая муфта содержит двустороннюю зубчатую полумуфту 15, 20 размещенную между эпициклической шестерней 7 и шпинделем 5, на которых установлены ответные зубчатые полумуфты 16 и 7. Другая зубчатая муфты соединяет обойму 14 с водилом 9 и вкдечает в себя две зубчатые полумуфты, одна из которых - 18,25 жестко связана с обоймой 14, а другая - 19 выполнена за одно целое с водилам 9.На конце шпинделя 5, выступающем из нижней крышки 3 выполнены гнездо 20 под хвостовики сменного инструмента (на чертеже не показаны); шестигранник 2 под, сменные рабочие головки 22, паз 23 на одной из граней шестигранника, и сквозное радиальное отверстие 24, сообщающееся с пазом, В пазу 23 закреплен фиксатор, выполненный в виде плоской пружины 25 с ша риком...

Номер патента: 837839

Опубликовано: 15.06.1981

Автор: Мартинович

МПК: B25B 21/00

Метки: гайковертом

...муфты, размыкающий контакт первого реле времени включен в цепь управления магнитного пускателя, замыкаюгций контакт магнитного пускателя включен в цепь включения программного блока, катушка возбуждения электромагнитной муфгы соединена через реле включения последней и программный блок с источником переменного тока, а устройство снабжено регулятором тока, включенным последовательно с катушкой возбуждения электромагнитной муфты, контактами реле включения последней и источником постоянного тока.На фиг.изображена схема цепей уп; равления магнитным пускателем и реле включения электромагнитной муфты; на фиг. 2 -схема цепи включения программного блока;на фиг. 3 - схема управления электромагнитной муфтой. Устройство для управления...

Номер патента: 837840

Опубликовано: 15.06.1981

Авторы: Бажанов, Колдунов, Сорокин

МПК: B25B 21/00

Метки: гайковерт

...кулачковую муфту, ведущая полумуфта 5 которая жестко закреплена на водиле 6 второй ступени редуктора, а ведомая полумуфта 7 установлена на шпинделе 4 с возможностью осевого перемещения. На ведомой полумуфте в кольцевых канавках 8 установлены тела качения в виде роликов 9, заключенных в сепаратор 10, взаимодействующие с дуговыми пазами 11, выполненными на внутренней поверхности полого водила2 третьей ступени редуктора. Сепаратор с роликами подпружинен в сторону шпинделя пружиной 13, а осевое перемещение его ограничено стопорным кольцом 14, установленным на наружной поверхности ведомой полумуфты, В этот момент третья ступень редуктора со шпинделем не сцеплена.Между ведомой полумуфтой 7 и шпинделем 4 установлена пружина 15, шпиндель...

Номер патента: 837841

Опубликовано: 15.06.1981

Авторы: Гресь, Зайцев, Фененко, Хоменко

МПК: B25B 27/12

Метки: железобетонные, колец, трубы, уплотнитель-ных, установки

...ступенчатым, меньшая ступень предназначена для взаимодействия с торцом железобетонной трубы, большая ступень - для досылки уплотнительного кольца в иаз. Для направления и укладки 20 уилотцительного кольца 14 в иаз 15 трубы в устройстве предусмотрены нижний 16 и средний 17 направляющие и верхний8 удерживающий ролики.Работа устройства происходит следующим образом. 4При передвижении устройства по трубе ролик 16 направляет свисающую ветвь уплотнительного кольца к ролику 17, который приподнимает часть ветви уплотнительного кольца над трубой, а затем укладывает его на верхнюю ступень центрирующего ролика 13, который окончательно укладывает в паз уплотнительное кольцо (см. фиг. 5). Удержание кольца на поверхности осуществляется роликом...

Номер патента: 837842

Опубликовано: 15.06.1981

Авторы: Коньков, Пожитков, Шихарев

МПК: B25B 27/16

Метки: преимущественно, сборки, стеклян-ных, трубопроводов, фланцевыхсоединений

...развернутом состоянии, вид с торца; на фиг. 2- то же, вид сверху; на фиг. 3 - устройство, надетое на трубопровод с уплотнениями; на фиг. 4 - вид А на фиг. 3; на фиг. 5 - разрез Б - Б на фиг. 3; на фиг. 6 - концы трубопроводов, подготовленные к стыковке; на фиг. 7 - готовое фланцевое соединение; на фиг. 8 - автоматический замок, частичный разрез.Устройство состоит из звахатов, выполненных в виде двух опорных колец 1 и 2, каждое кольцо состоит из отдельных звеньев 3, соединенных шарнирами 4 и автоматическим замком 5.На опорном кольце 2 размещены силовые цилиндры 6, а их штоки 7 закреплены на опорном кольце 1. Силовые цилиндры 6 управляются трехходовым краном 8. Опорные кольца 1 и 2 надеваются на подготовленные фланцы 9, установленные на...

Номер патента: 839437

Опубликовано: 15.06.1981

Автор: Манфред

МПК: B25B 29/02

Метки: peaktopob, виде, давления, крепления, крышек, преимущественноядерных, разборки, резьбовыхсоединений, сборки, сгайками, сосудоввысокого, шпилек

...И 1давланн В гирГ ис тЯс) . 1 рх : 1 иСИЛОВОИ ПОР,".. П" ("с(т(т.1)ОМ (.Ф(.".Ической цаибы,: - т(13-, ай к, 2ЗаХГ)сТа: )Исг, .,с,:б . Я Зсскр "ПанаГ 1 0 О к р уж 1 с си л ",а и к е 2 .а х н - ,:,ПОМОГЦЬЮ ВИНТОВ 7( За ЧЕТ .) ГС)ГОУСИЛИЕ, Ссэдана(.)г(ОЕ СИЛОВМОрШцам5,распределяетсн Отос)ите) ьео гайки2 захвата симметрично На корпусеуотрОйотва раэма:цЕН ПрИНО: Я дляВрагцения гайКи 2 захвата г пи:Г:-ки3, который с гОМОШьз риводеОгс злсз -мента 9, например, шестерни сдепляется с внешней раэьбовой нарезкой10 гайки 2 захва:а . 11 ривод Я содержит муФту (не показана;, котораяпри превышении крутяшега момента за -тяжки гайки 2 начинает проскальзывать, в результате чего привод 8 работает вхолостую, Ка корпусе 1 устройства установлен также привод...

Номер патента: 841949

Опубликовано: 30.06.1981

Авторы: Дьяченко, Зелинский, Зельцер

МПК: B25B 21/00

Метки: гайковерт

...полумуфта 15 установлена с воэможностью осевого пере мещения на конце вертикальноо звена 7 параллелограммной подвески, поджимается пружиной 17 в сторону полу- муфты 14 через хвостовик 18 и взаимодействует со штоком 19 гидроцилиндра О 16, установленного на другом конце вертикального звена 7, Хвостовик 18 проходит свободно с зазором через отверстие, выполненное в шаровой норе 20 основания 11, 60фиксатор, размещенный в стойке, вы-, полнен в виде двух зубчатых полумуфт (не показаны), аналогичных пЬлумуфтам другого фиксатора и гидроцилиндра 21. Одна из полумуфт Фиксатора жестко закреплена на стойке 2, а вторая навертикальном охватываицем стойку звене б параллелограммной подвески 3подпруйинена в сторону первой, какэто имеет место в другом...

Номер патента: 841950

Опубликовано: 30.06.1981

Автор: Мусорин

МПК: B25B 21/00

Метки: гаек, заворачивания, иотворачивания

...оси вилки,в зеве которой посредством цилиндрического шарнира закреплена рукоятка ключа, одна губка которого со стороны пневмоцилиндра уко 55 60 1Устройство работает следующим образом.Устройство зевом кронштейна 3 устанавливается на ловкерон 23 машины (трактора) так, что ключ 8 располагается напротив гайки 24 натяжного винта не показан). Оператор поворотом рычага. 12 механизма подъема поднимает пневмоцилиндр 6 с ключом 8 и устанавливает ключ 8 на гайку 24 натяжного винта машины, Нажатием пусковой кнопки включается электропитание обеспечивакцее включение зоротнийового механизма 20, который рочена до 1/4 длины стороны завора шваемой гайки и ограничена поверхностырасположенной под углом 45-60 О к раб очей поверхности губ ки...

Номер патента: 841951

Опубликовано: 30.06.1981

Авторы: Искрицкий, Сибогатов

МПК: B25B 21/00

Метки: гайковерт

...на выходном валу 2 гидро- привода 1 кривошипа б с кулачком 7 и взаимодействующего с кривошипом б ползуна 8, размещенного в направляющих 9 рычажного ключа 3, Преобразбватель качания ключа 3 в прерывисто- вращательное движение рабочей голов ки 4 выполнен в виде размещенного в рычажном ключе 3 гидрозажима, образованного кольцевой упругой диафрагмой 10, периодически сообщающегося через управляемый кулачок 7., распределительный золотник 11 с системой 12 нагнетания рабочей Среды и взаимо действующий с рабочей головкой 4.Иеханиэм реверса рабочей головки 4 выполнен в виде гидравлического крана р 5 13, установленного в системе 14 управления, в которую входит золотник 15. Упругая диафрагма 10 образует с рабочей головкой 4 герметичную полость 16...

Номер патента: 841952

Опубликовано: 30.06.1981

Авторы: Головащенко, Кулинич, Курылло, Яхимович

МПК: B25B 21/00

Метки: гайковерт

...9. 60 Затем от сателлитов 9 вращение передается на коническое колесо 6 и шпин.дель 4 и через штиФт 33 - на рабочую головку 5. Таким образом, выходной ,вал 2, водило 7 и Шпиндель 4 с:рабо" чей головкой 5 вращаются как одно целое.Во время движения гайковерта вни:. рабочая головка 5 со штифтом 33 и втулкой 35 останавливается при встрече с крепежной деталью 36, пружина 34 сжимается; а корпус 1 нместе с, рычагом 32 и мйкропереключателем 31 опускается ниже на необходимур величину завинчивания крепежной детали 36. В этот момент левый конец рычага 32 входит в контакт со втулкой 35, сра- батывает микропереключатель 31 и вклю- чает электропневмоклапан, который подает сжатый воздух в канал 26. Вращаясь, рабочая головка 5 захватывает головку...

Номер патента: 841953

Опубликовано: 30.06.1981

Авторы: Иницкий, Каргин, Лукутин

МПК: B25B 23/04

Метки: винтоверт

...на рычаге 5 управления подпружиненной втулки 4 и также имеет отверстие, перпендикулярное оси вращения. На корпусе 1 шарнирно закреплено ко 1 Уомйсло 22 так, что его цилиндрические плечи 23 и 24 заходят в отверстия шарниров 20 и 21. На корпусе 1 со Стороны отвертки закреплена цанга 25. 55Винтоверт работает следующим образом.В исходном положении втулка 4 вместе с рычагом 5 управления и отверткой 7 под действием пружины на ходится в крайнем левом положении, ползун 14 толкателя 13 перекрывает, проходной канал,питателя 10; в котором находятся винты 11, Вийты расположены один над другим, так как размер внутреннего канала питателя 10 не позволяет им разместиться рядом или внахлест. Пластины 16 толкателя 13 располагаются в пазах 12...

Номер патента: 841954

Опубликовано: 30.06.1981

Авторы: Будревич, Плотникова, Черный

МПК: B25B 23/145

Метки: гайковерт, многошпиндельный

...механизм с ведущими кулачковыми полумуфтами 5. Движение траверсе 11 передается от пневмоцилиндра 10. На ведомой кулачковой полумуфте б закреплены компенсирулцие пружины 17 и 18, разделенные между собой подшпиниками 9 и упорами 8, Подшипники 9 установле ны на ведомой кулачковой полумуфте б с помощью втулок 19 с воэможностью осевого перемещения. Вращение карданным валам 16 передается через валы 20, соединенные с ведомыми 45 кулачковыми полумуфтами б через шпонки 21.Многошпиндельный гайковерт работает следующим образом.Включается привод (не показан) 50ос ведущим валом 4 и передает вращение валам 15 предохранительных муфт 7 с ведущими кулачковыми полумуфтами 5. Одновременно под действием усилия, передаваемого штоком пневмоцилиндра...

Номер патента: 841955

Опубликовано: 30.06.1981

Автор: Хвесюк

МПК: B25B 27/16

Метки: двойного, действия, струбцина

...В серьге 4 выполнена кольцевая канавка в стенкахцентрального отверстия 5, Струбцинасодержит также муфту предельногоосевого давления, размещенную в осе"вом отверстии 14 винтового штока 7 ивыполненную в видеподпружиненногопружиной 17 по оси штока 18, торецкоторого представляет собой конус19, и шариков 20, расположенных в радиальном отверстии 15 винтового што:ка 7. В кольцевой канавке 16 винтового штока 7 размещено стопорное кольцо 21, а в осевом отверстии винтового штока 7 - гайка 22.Устройство работает следующим обра эом,Струбцину с разведенными зажимными губками 2 заводят на деталь 23до упора прижимного подпятника 8 вдеталь 24, и винтовой шток 7 вращают 45вправо, например, гайковертом. Таккак винтовой шток 7 зафиксированотносительно...

Номер патента: 841956

Опубликовано: 30.06.1981

Авторы: Золин, Крохин, Лагошный, Миронова, Травкин

МПК: B25B 29/02

Метки: болтов, затяжки

...5 сжатия, установлены гидро- цилиндры б. Рама 4 опирается на опорное кольцо 1 через катки 7 и центрируется относительно оси опорного кольца 1 катками 8. Зазор между торцом идроцилиндра 6 и Опорным кОльЦОм 1 регулируется при помощи гаек 9, установленных на шпильках 10Гидроцилиндр 6 включает корпус 11, оршень 12 с центральным отверстием, тягу 13, опиракщуюся заплечником 14 через сферическую шайбу 15 на верхний торец поршня 12, На нижнем кольце тяги 13 закреплена реэьбовая муфта 16, навинчиваемая на выступающий конец болта 3. На верхнем конце тяги 13 установлен упорный подшипник 17 и штурвап 18. Через упорный подшипник 17 тяга 13 авяэана с подъемным механизмом 19, опирающимся на торец корпуса 11 гидроцилиндра б, Реэьбовая муфта 16...

Номер патента: 844260

Опубликовано: 07.07.1981

Автор: Полохин

МПК: B25B 21/00

Метки: разборкирезьбовых, сборки, соединений

...упором 7 и переключателем 8, мембрана 4 выполнена с толкателем 9 и клапаном 1 О, кинематически связалным через рычаг 11 с упором 7, Сильфон 2 взаимодействует через толкатель 9, который своим концом контактирует с электри- б ческим переключателем 8. На толкателе 9 установлен ползун 12 реостата 13. Клапан 10 связан с электрическим переключателем 14, а основание 3 сильфона взаимодействует с элементом резьбового соединения 10 шпилькой 6, вворачиваемой в деталь 15,Работает устройство следующим образомм.Шпилька 6 завинчивается на один-полтора витка резьбы в деталь,15, после чего 1 на шпильку 6 навинчивается сменная резьбовая втулка 5 до упора шпильки 6 в основание 3 сильфона 2, при этом давлению рабочей среды в сильфоне 2 противостоит...

Номер патента: 846256

Опубликовано: 15.07.1981

Авторы: Комшилов, Пчелкин, Чаннов

МПК: B25B 13/44

Метки: завинчивания, патрон, шпилек

...прокладками, расположенными между обой-. щмой и кулачками, и между кулачкамии сФерическим элементом.На чертеже изображен патрон в положении зажима шпильки, разрез.Патрон для завинчивания шпнлексостоит из корпуса 1, передняя частькоторого снабжена внутренней конической поверхностью 2, гильзы .3 сокнами 4, в которых размещены резь-,бовые кулачки 5, передний конец каждого из которых имеет снаружи кони- ЗОческую поверхность б, а противоположный конец, имеющий внутреннюю и наруж"ную сферические поверхности, сбазирован на .сферическом элементе 7 и охвачен обоймой 8. Через отверстие сфе- ЗЗрического элемента 7 проходит подпружиненный упор 9 для шпильки. Задняя часть гильзы 3 снабжена внутренней многозаходной ленточной резьбой10...

Номер патента: 846257

Опубликовано: 15.07.1981

Авторы: Вильский, Пастушенко, Шахлевич

МПК: B25B 21/00

Метки: действия, испытания, машин, резьбозаверты-вающих, статического, стенд

...профилированиекулачка 16 позволяет реализовать не обхсдимые величину хода каретки 6В ремя выдержки под нагрузкой испытуи иемой машины 11, что в сочетании соптимальной частотой вращения обеспечивает оптимальную цикличность нао гружения при испытании. Наличие сменных торсионов 9 и кулачков 16 позволяет быстро перенастриваться с одногоцикла нагружения на другой, а такжес одного объекта испытания на другой.такое выполнение стенда позволяетдать достоверную оценку надежностиизделия. формула изобретения Стенд для испытания реэьбоэавертывающих машин статического действия,содержащий осйование с направляющими,35 установленную на направляющих каретку с нагружающим торсионом, одинконец которого предназначен для соединения с испытуемой...

Номер патента: 846258

Опубликовано: 15.07.1981

Автор: Заусалин

МПК: B25B 21/00

Метки: шурупозавертывающее

...сферической поверхностью све-егденных губок 17 в зенковку отверстияармат ы 15уры ,. при этом обеспечиваетсяцентрирование Всего устройства относительно оси отверстия. В это времяВключается привод вращения шпинделя2, при этом крутящий момент, развиваемый приводом шурупазавертывающегостанка, передается от шпинделя 2 истакана 3 на ведомый шпиндель 4. Таккак цилиндрическая шпанка 7 под действием возвратной пружины 11 верхнимконцам соединяет их жесткой связью(Фиг. 2), то крутящий момент полностью передается на рабочий инструмент(отвертку) 5. При опускании шпинделя 2вниз лезвие отвертки попадает в шлиУ шО .урупа 14 и проталкивает ега черезицгубки 17, которые, поворачиваясьурупна осях 18, сжимают пружины 19. Шзавертывается в древесину пад...

Номер патента: 846259

Опубликовано: 15.07.1981

Авторы: Бажанов, Колдунов, Сорокин

МПК: B25B 21/00

Метки: гайковерт, пневматический

...простую конструкцию и меньшие габариты. формула изобретения Пневматический гайковерт с пульсиру.юшей затяжкой, содержащий обойму, размещенную в ней на подшипниках качениявинтозавертывающую головку, имеющуюкорпус с наружным зубчатым венцом, последовательно размещенные в нем пневмодвигатель со всасывающим и выхлопнымокнами и кинематически связанный с нимчерез редуктор шпиндель с головкой подЗОключ, жестко закрепленныи одним концомв обойме торсион с шестерней, на свободном,конце которой он взаимодействует сзубчатым венцом корпуса, и отслеживающую систему, отличающийся тем, что, с целью повышения надежности и точности срабатывания при достижении заданного предельного момента затяжки, отслеживающая система Выполнена в виде стакана,жестко...

Номер патента: 846260

Опубликовано: 15.07.1981

Авторы: Надточий, Наталевич

МПК: B25B 23/06

Метки: наживления, шпилек

...на подшипниках 6 установлен пакет дисков 7 с проставками. На дисках 7 - шарнирно закрепленные рычаги 8, на одних концах которых закреплены кулачки 9, а на противоположных концах - грузы 10. Рычаги 8 уравновешены пружинами 11. Все устройство устанавливается на подготовительную для сборки деталь 12.Устройство работает следующим образом.Шпильки 3 из бункера 2 по одной поступают в корпус 1 усто.яства,установленного на деталь 12,и попадают фаской в отверстие 13. Рабочее тело (воздух) иэ магистрали .через сопло 4 устремляется в щелимежду дисками 7 и выходит из отверстия 5. За счет большой поверх. ности трения при малом расходе рабочего тела пакету дисков 7, установленному на подшипниках 6, сооб- щается крутящий момент. При вращении...

Номер патента: 846261

Опубликовано: 15.07.1981

Авторы: Мартынов, Никонов

МПК: B25B 23/14

Метки: гаечный, ключ, предельный

...величину о момента затяжки. Это напря рез электрод б и рабочую гоприкладывается к электровяэости в зазоре 4 между рабокой 3 и корпусом 1, опреде846261 формула изобретения составитель В.МатвиенкоРедактор Н. МйикЬ Техред М. Рейвес Еоррвкто Заказ 5337/21Тирам ВНИИПИ Государ по делам изо 113035, Москва, 1090 Подпис венного комитета СССР етений и открытий 35, Раушская наб., д. Филиал ППП "Патеитф, г.ужгород;, ул,Проектная силу трения между рабочей головкой 3 и корпусом 1 и необходимый момент затяжки М 5. При завинчивании иэделий к корпусу 1 через рукоятку 2 прикладывается момент М,. При МврМь происходит проворачиванив корпуса 1 относительно рабочей головки 3. Таким ,образом, момент затяжки не может превзойти заданного значения. Кнопка 8...

Номер патента: 846262

Опубликовано: 15.07.1981

Автор: Плитникас

МПК: B25B 27/02

Метки: сборки

...которых размещен с воэможностью перемещения рабочий орган, выполненный в виде ползунов.4. На ползунах 4 навернута гайка 5, опирающаяся торцовой поверхностью на корпус 1 и содержащая ручки 6 для приведения ее во вращение. Гайка 5 на корпусе удерживается кольцом 7,прикрепленным к корпусу 1 штифтами, 8, В корпусе 1 выполнено также радиальное отверстие 9. В отверстии 9 установлена ручка 10 для удержания корпуса 1 от проворота во время сборки, а в отверстии 2 расположен фиксатор 11, снабженный тягой 12 и пружиной 13. Концы ползунов 4 со стороны напрессовываемой детали жестко прикреплены к кольцу 14 Для разме щения детали предназначенвал 15 с пазом 16.Устройство работает следующим образом.На конец вала 15 свободно надевают деталь и устройство...

Номер патента: 846263

Опубликовано: 15.07.1981

Авторы: Бергман, Жиляев, Родин

МПК: B25B 27/28

Метки: колец, монтажа, неупругихстопорных

...основания для монтируемого стопорного кольца, и снабжено регулируемым упором со стороны меньшего основания, выходящим в полость цанги и предназначенным для установки положения стержня.На фиг.1 изображено устройствоя монтажа неупругих стопорных колецстержень в исходном положении; наг.2 - то же, в конце рабочего ходафиг.3 - сечение А-А на фнг.1.Устройство для монтажа стопорных неупругих колец состоит из корпуса 1 подвижной цанги 2 с кольцевым углублением 3 на большем ее основании для монтируемого стопорного кольца 4,регулируемого упора в виде винта 5. с контргайкой б, стакана 7, в котором расположена пружина 8, стержня 9.Устройство работает следующим об846263 формула изобретения НИИПИ Заказ 5337/21 краж 1090 Подписное ПП "Патент",од, ул....

Номер патента: 848333

Опубликовано: 23.07.1981

Авторы: Рыппо, Шабанов

МПК: B25B 13/46

Метки: гаек, закручивания

...для закручивания гаек,содержащее два храповых ключа, торцовые головки, штоки которых закреплены в храповых ключах, и тягус рукояткой, связывающую храповыеключи между собой.Недостаток известсостоит в том, что нвременно устанавливаключи, при навертывагаек возможно несрабвого механизма, такния на резьбе меньше ная цель достигаетсяройство для закручиванияо закрепленной на штокаховок связкой с тормозныкаждый из которых взас внутренней обоймой848333 ответственно. Тяга 4 и связка 6 выполнены регулируемой длины.На плече храпового ключа 2 выполнена риска 9, а на связке 6, перпендикулярно к ней, установлен указатель 10, расположенный против риски 9.Работа устройством осуществляется в следующей последовательности.Одной рукой берут устройство за...

Номер патента: 848334

Опубликовано: 23.07.1981

Авторы: Левченко, През, Радзиковский

МПК: B25B 21/00

Метки: вибрационныйгайковерт, электрический

...цилиндра 9возбуждаются механические продольныеволны и волны сдвига (крутильныеколебания). Специальным подборомразмеров пьезокерамического цилиндра9, упругих пластин фильтра-пробки 5и прилива 6 добиваются фазовогосдвига между продольными и крутильными колебаниями,. близкоо к 90 .Тогда в момент максимального смещения Иаконечника 3 вперед (когда головк 4 наконечника касается резьбового соединения (на чертеже не показано) и между ними возникает фрикционное сцепление , скорость крутильных колебаний достигает максимального (значения. В крайнем заднем положении скорость вращения наконечника 3также максимальна и направлена в обратную сторону, но наконечник 3 некасается разьбового соединения.Та ким образом, на резьбовое...

Номер патента: 848335

Опубликовано: 23.07.1981

Автор: Пожбелко

МПК: B25B 21/00

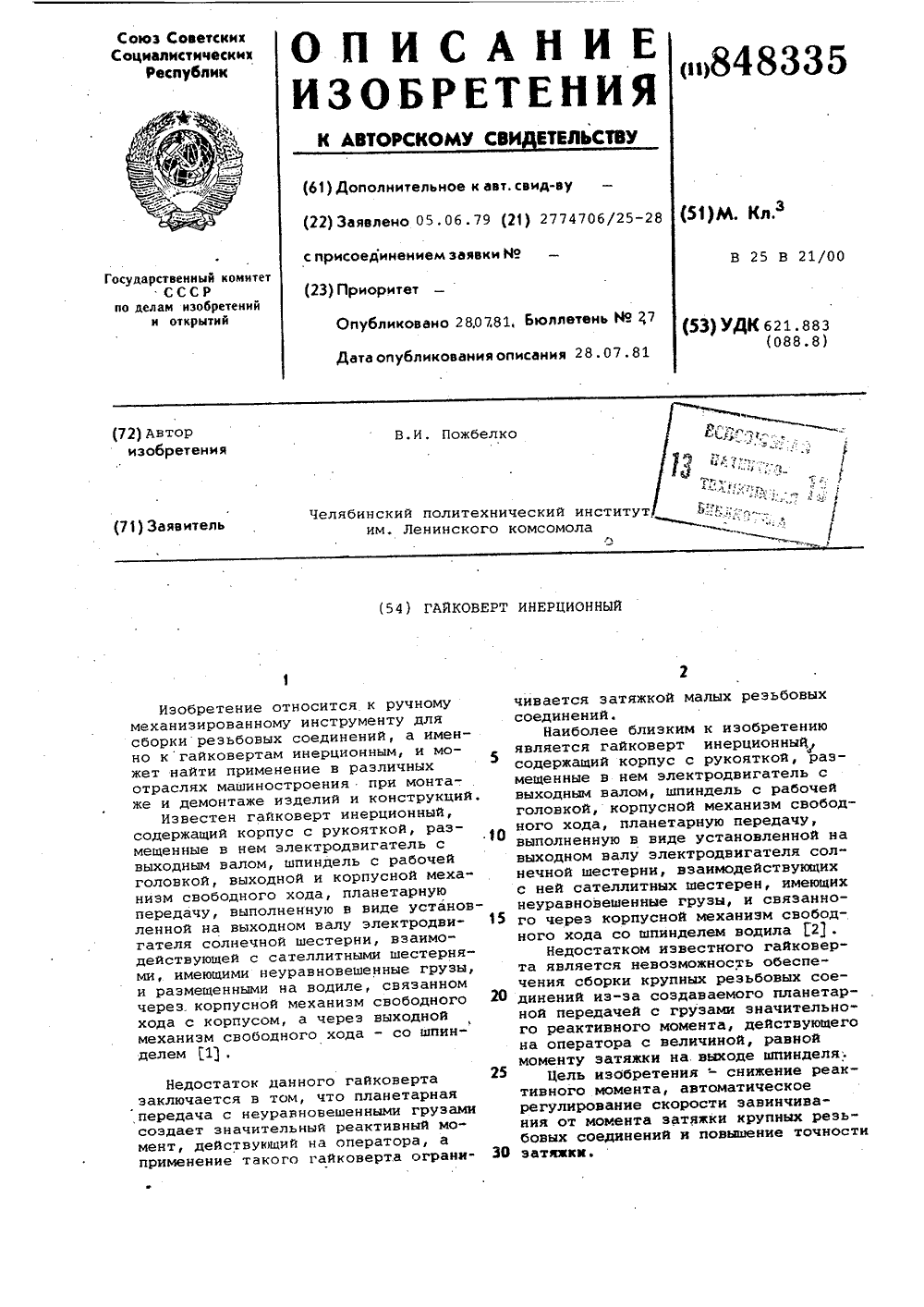

Метки: гайковерт, инерционный

...график моментов (реактивного и затяж. ки) на выходе гайковертаГайковерт инерционный содержит корпус 1 с рукояткой 2, размещенные в нем электродвигатель 3 с выходным валом 4,шпиндель 5 с рабочей головкой б, корпусной механизм 7 свободного хода в виде обгонной юуфты, планетарную передачу, выполненную в виде установленной на выходном валу 4 электродвигателя 3 солнечной шестерни 8, взаимодействующей с сателлитными шестернями 9 и 10, имеющими неуравновешенные грузы 11 и 12 и размещенными на водиле 13, связанном через корпусной механизм 7 свободного хода со шпинделем 5. Сателлитные шестерни 9 и 10 выполнены разного диаметра (с двукратным соотношением зубьев), а неуравновешенные грузы 11 и 12 размещены на последних в диаметрально...

Номер патента: 848336

Опубликовано: 23.07.1981

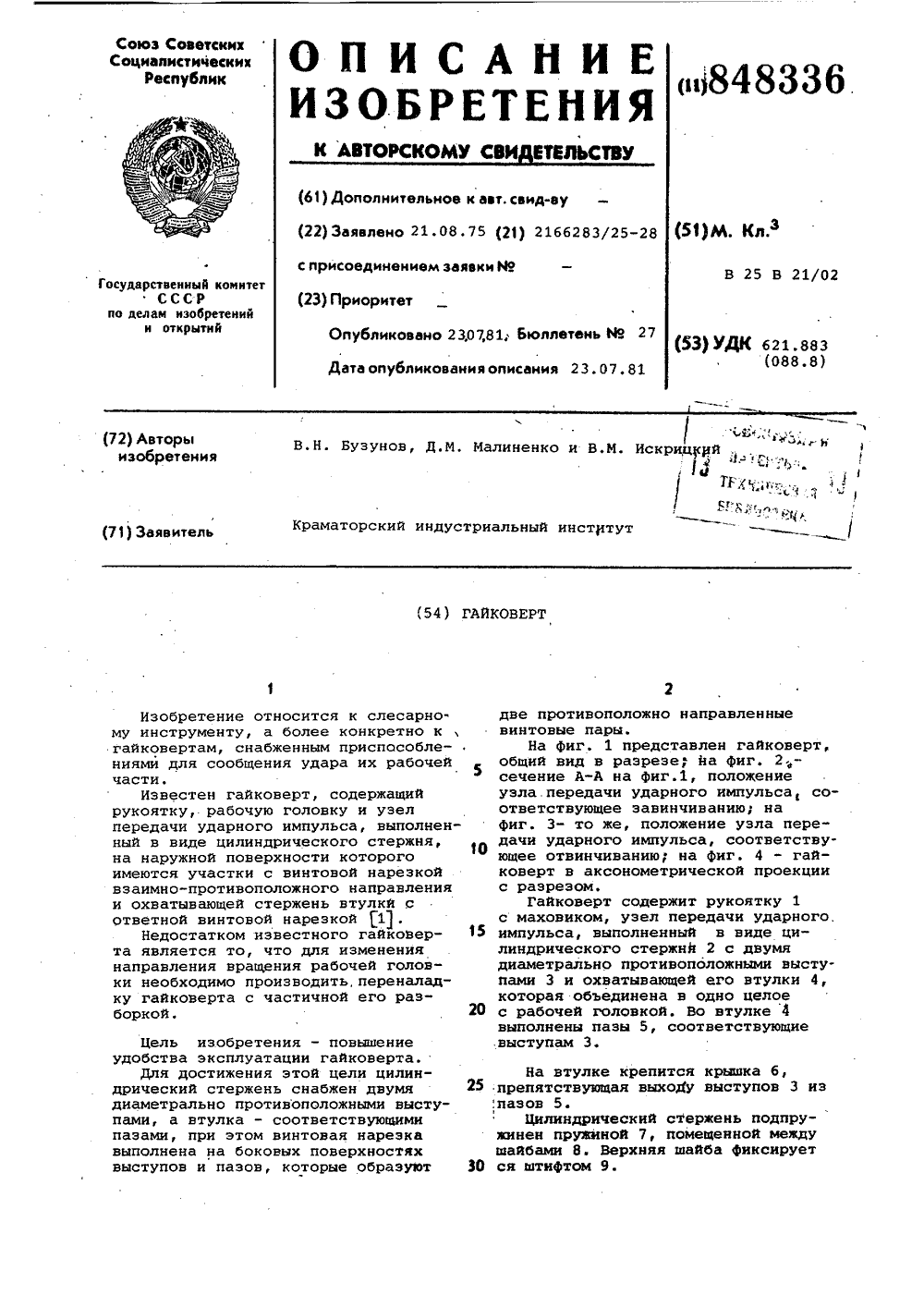

Авторы: Бузунов, Искрицкий, Малиненко

МПК: B25B 21/02

Метки: гайковерт

...2 с двумя диаметрально противоположными выступами 3 и охватывающей его втулки 4, которая объединена в одно целое с рабочей головкой. Во втулке 4 выполнены пазы 5, соответствующие .выступам 3. На втулке крепится крышка 6, препятствующая выходу выступов 3 из ,пазов 5.Цилиндрический стержень подпружинен пружиной 7, помещенной между шайбами 8Верхняя шайба Фиксирует ся штиФтом 9.На боковых поверхностях 10 и 11 выступов 3 и поверхностях 12 пазов 5 выполнена винтовая нарезка. Выступы 3 и пазы 5 образуют две противопо. ложно направленные винтовые пары.Работа гайковерта осуществляется следующим образом.Для осуществления операции завинчивания рукоятку 1 совместно со стержнем 2 поворачивают по часовой стрелке до упора, когда войдут в...

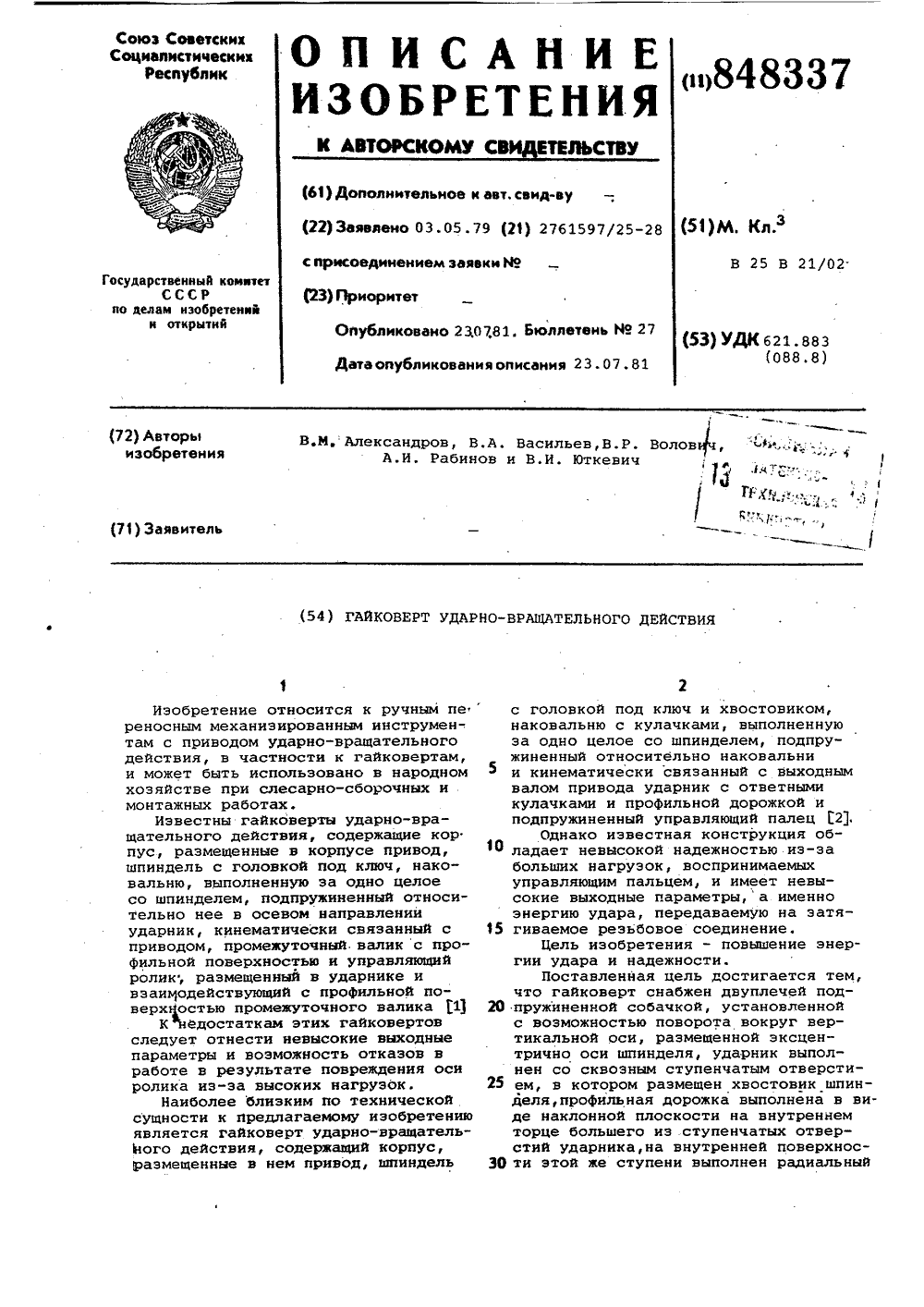

Номер патента: 848337

Опубликовано: 23.07.1981

Авторы: Александров, Васильев, Волович, Рабинов, Юткевич

МПК: B25B 21/02

Метки: гайковерт, ударно-вращательногодействия

...В этот момент управляющий палец 10 кольцом 15 подняткрайнее положение так, что между его торцом и упором 16 имеется небольшой зазор, ролик 23 обкатывается по управляющему выступу 13, так как двуплечая собачка 20 подпружинена в сторону управляющего выступа 13, при этом ее плечо 21 находится сбоку от управляющего пальца 10 и между ними также имеется небольшой зазор. При дальнейшем вращении ударника7 управляющий палец 10 вместе с кольцом 15 скользит относительно профильной дорожки 11 и под действиемпружины начинает перемещаться в сторону кулачков 8 ударника 7, в это жевремя ролик 23 "сходит" с управляю- Щщего выступа 13 и плечо 21 двуплечей собачки 20 прижимается к боковойповерхности управляющего кольца 10,При повороте ударника на 180 о...
