B25B — Инструменты для закрепления, соединения, разъединения или поддерживания, не отнесенные к другим классам и подклассам

Номер патента: 1004088

Опубликовано: 15.03.1983

Авторы: Пчелкин, Чаннов

МПК: B25B 21/00

Метки: гайковерт

...отноеительно оси шпинделя,а узел включения имеет одностороннюю муфту предельного момента, ведущая зубчатая полумуфта которой вы О полнена эа одно целое с водилом третьей ступени редуктора, ведомаязубчатая полумуфта которой установлена на ведомой полумуфте с возможностью осевого перемещения, подпру .жинена в сторону шпинделя и имеет на свободном торце по два диаметрально расположенных зуба, и в виде установленного.на шпинделе подпружиненного диска с торцовыми впадинами, ответными зубьями ведомой полумуфты односторонней муфты предельного момента.На фиг, 1 изображен гайковерт, продольный разрез; на Фиг. 2 - вид Ь на фиг. 1; на Фиг. 3 - вид Б на З 5 Фиг. 1; на фиг. 4 - вид В на фиг. 1; на фиг, 5 - гайковерт в момент,...

Номер патента: 1004089

Опубликовано: 15.03.1983

Автор: Кудин

МПК: B25B 21/00

Метки: гайковерт, передвижной

...выходного вала, на торце которого закреплена гайка винтового подъемника. На Фиг. 1 изображен передвижнойгайковерт, общий вид; на Фиг. 2 -разрез А-А на Фиг. 1,Передвижной гайковерт содержиттележку 1, на которой установленыасинхронный электродвигатель 2, червячный редуктор 3, входной вал 4 которого соединен через упругую муфту5 с валом электродвигателя 2. Входной вал 4 червячного редуктора взаимодействует с червячным колесом б,ступица которого выполнена с внутренними шлицами 7. Внутри ступицыс воэможностью совместного вращенияустановлен выходной вал 8, которыйвыполнен эа одно целое с кулачковойполумуфтой 9 на одном конце и шлицами 10 - на другом, взаимодействующими с внутренними шпицами 7 ступицы червячного колеса б, и...

Номер патента: 1004090

Опубликовано: 15.03.1983

Автор: Жебелев

МПК: B25B 21/00

Метки: крутящего, момента, передачи

...7, подпружиненная пружиной 8 и взаимодействующая с зубьями храпового колеса 3, в основании тре-. угольника посредством подшипников 9 и 10 установлен винт 11 силового механизма, гайка 12 которого выполнена в виде втулки с наклонными пазамн 13 и установленными в ней вкладышами 14, на боковой поверхности которых закреплены стержни 15, помещенные в соответствующие пазы 13. Вкладыши в сборе образуют центральное резьбовое отверстие, охватыва.ющее винт 11, При этом на втулке 12 установлен управляющий механизм вкладышами 14, выполненный в виде качаюцегося рычага 16, шарнирно установленного на втулке 12, тяг 17 и толкателей 18, шарнирно закрепленных на рычаге 16 и взаимодействующих с вкладышами 14, перемецая стержни 15 в пазах 13. На...

Номер патента: 1004091

Опубликовано: 15.03.1983

Авторы: Иванов, Симонов

МПК: B25B 21/02

Метки: вибрационный, гайковерт, электрический

...соединяет корпус 10 возбудителя с редуктором 5, другая муфта 13 соеди няет ротор 3 с приводным валом 11, статор 4 установлен в корпусе 1 гайковерта на опорах вращения и кинематически соединен с редуктором 5, и шпиндель 14, жестко связанный с кор пусом 10 возбудителя, Гайковерт снабжен диском 15 с кулачком 16 на ступице, упругим элементом 17 кручения, например спиральной пружиной, и обгон ной муфтой 18, внутренняя обойма 19 З 0 в виде звездочки закреплена на диске 15, внешняя обойма 20 - на выходном колесе 8 редуктора 5. Выходной вал 21 привода выполнен с кулачком 22, взаимодействующим с кулачком 16 дис- З 5 ка 15, связанным упругим элементом 17 с выходным валом 21 привода.Гайковерт работает следующим образом.При включении привода в...

Номер патента: 1004092

Опубликовано: 15.03.1983

Авторы: Антипов, Гельфанд, Ципенюк

МПК: B25B 21/02

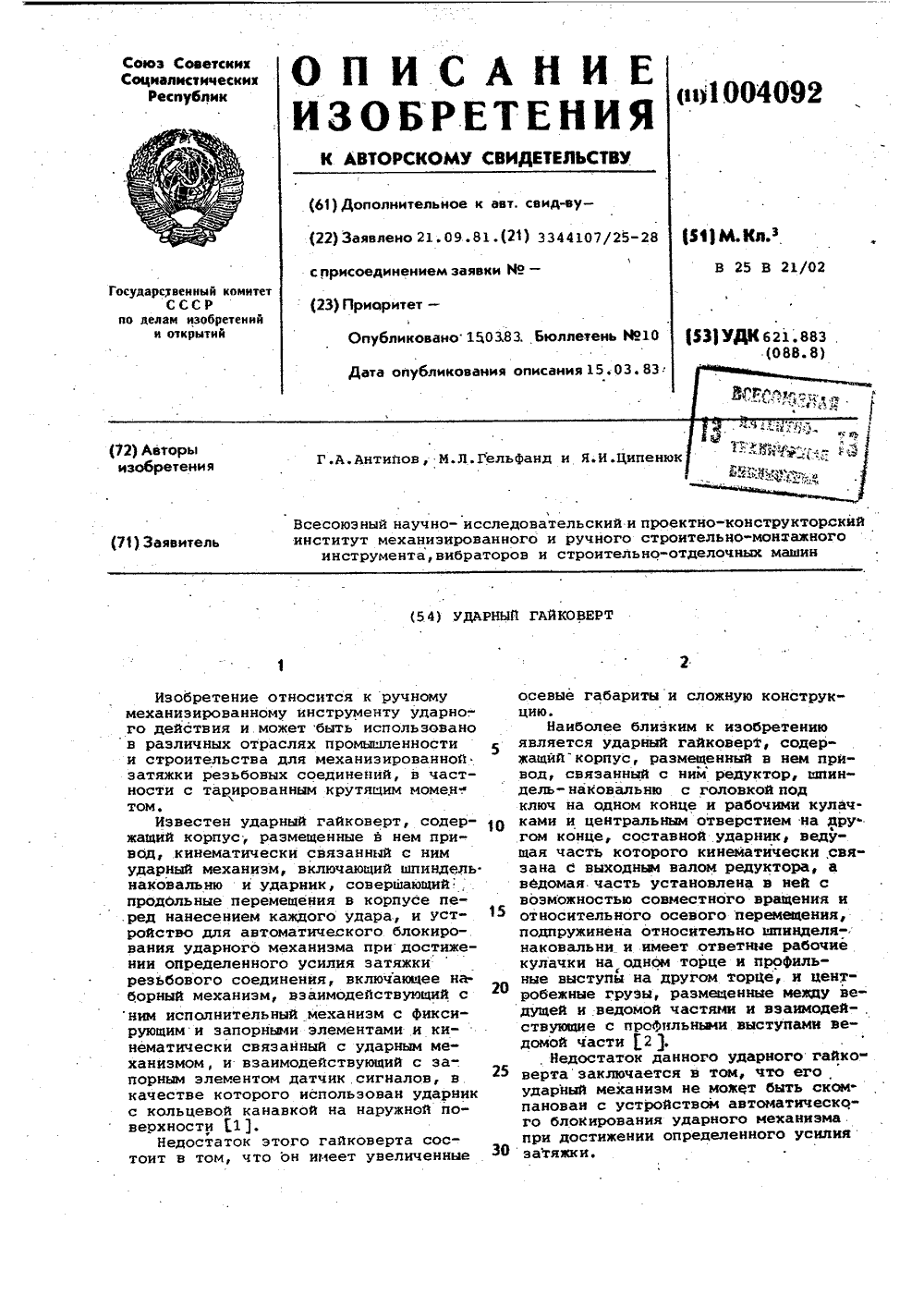

Метки: гайковерт, ударный

...часть 10 составного ударника; При использованиипневмодвигателя вращение с его вала1может непосредственно передаваться наведущую часть 10 составного ударника. Одновременно с ведущей частью10 вращаются ведомая часть 11 с ва"лом 22 и центробежные грузы 30. Поддействием центробежной силы грузы 30,смещаясь от центра к периферии, взаимодействуют с профильными выступами21 ведомой части 11, смещая ее ивал 22 по направлению к шпинделю-наковальне 4. При осевом перемещений,ведомой части 11 и вала 22 первоначально взаимодействие грузов 30 понаклонным граням происходит по участкам с большим Углом уклона, а затемпо участкам с другим меныаим)угломуклона, обеспечивающим резкое возрастание осевой составляющей центробежной силы. Величина этой...

Номер патента: 1006200

Опубликовано: 23.03.1983

Авторы: Казаков, Кан, Милейковский, Чирков

МПК: B25B 1/12

Метки: зажимное

...ЭА.На фиг, 1 изображено зажимное устройство, общий вид; на фиг. 2 - то же, продольный разрез.Зажимное устройство содержит корпус 1, закрепленную в нем ходовую гайку 2, которая через размещенные в корпусе 1 тарельчатые пружины 3, набор которых обеспечивает заданное усилие сборки, взаимодействует с внутренним кольцом 4 подшипникового узла 5. Ходовая гайка 5 соединена резьбовойчастью на одном конце с винтом 6, имеющим головку 7, которая служит ограничителем хода гайки 2, а на другом ее конце 5 закреплен индикатор 8, в расточке которого расположена поджимающая ходовую гайку 2 к корпусу 1 пружина 9.С корпусом 1 соединена сепараторнаявтулка 10, имеющая отверстие 11 под ша О рики 12. Наружное кольцо 13 подшипникового узла 5 через шарики 12...

Номер патента: 1006201

Опубликовано: 23.03.1983

Автор: Шифрин

МПК: B25B 19/00

Метки: действия, инструмент, резьбозавертывающий, ударного

...которых связана с полостью рукоятки, другая - с воздухоподводящим каналом, а на поршне стержня выполнена кольцевая выемка, сообщенная с воздухоподводящим каналом.На чертеже показан резьбозавертывающий инструмент ударного действия.Инструмент содержит цилиндрический корпус 1 с несамотормозящейся резьбой и стержень 2 с ответной резьбой и сменным рабочим органом 3, в корпусе расположен боек 4. Концы стержня 2 и бойка 4, обращенные друг к другу, выполнены в виде поршней 5 и 6. Поршни 5 и 6 с корпусом 1 образуют полость 7, заполненную жидкостью. Герметичность полости 7 обеспечивается уплотнительными узлами 8 и 9 и заглушкой 1 О. Стержень 2 закреплен на корпусе 1 гайкой 11. Инструмент снабжен рабочим цилиндром 12 с воздухоподводящим каналом...

Номер патента: 1006202

Опубликовано: 23.03.1983

Авторы: Бойник, Мельниченко, Хованский

МПК: B25B 23/14

Метки: гайковерт, многошпиндельный

...с гидроприводом соответствующего шпинделя. На чертеже представлена кинематическая схема многошпиндельного гайковерта.Многошпиндельный гайковерт содержит корпус 1, размещенные в нем электропривод 2, выходной вал 3 которого кинематически связан со шпинделями 4, и механизмы для отключения каждого шпинделя, выполненные в виде гидроприводов 5. Кинематическая связь выходного вала 3 со шпинделями 4 выполнена в виде раздаточного редуктора, имеющего установленную на выходном валу 3 ведущую шестерню 6. и ведомые шестерни 7, размещенные соосно шпинделям 4, планетарных редукторов,35 40 45 солнечные шестерни 8 которых находятся на одном валу с шестернями 7 и через сателлиты 9 связаны с эпициклической шестерней 10,В качестве центральных осей...

Номер патента: 1006203

Опубликовано: 23.03.1983

Автор: Никитин

МПК: B25B 27/02

Метки: разборки

...величина самозатягивания прижимов.Цель изобретения - обеспечение разборки сопряженных деталей при захвате их за боковые поверхности. Для достижения этой цеЛи устройство для разборки деталей, содержащее основание, установленный на нем рычажный зажимной механизм и привод, снабжено кареткой, л зажим ной механизм выполнен в виде двух Г-образных рычагов, меньшие плечи которых шарнирно соединены с прижимами зажимного, механизма, а большие плечи связаны между собой пружиной и соединены с приводом, при этом один из рычагов шарнирно установлен на основании, а другой - на каретке.Кроме того, отношение длины меньшего плеча Г-образного рычага к длине большего плеча равно 0,12 - 0,14.На чертеже изображено устройство для разборки деталей,...

Номер патента: 1006207

Опубликовано: 23.03.1983

Автор: Рябиков

МПК: B25B 1/20

Метки: зажимное, рычажное

...при этом нажимная обойма взаимодействует с большими плечами упругих рычагов.На фиг. 1 изображено рычажное зажимное устройство в исходном положении, продольный разрез; на фиг, 2 - разрез А - А на фиг. 1; на фиг. 3 - промежуточное положение, продольный разрез; на фиг. 4 - рабочее положение при зажатом валике, продольный разрез.Устройство содержит корпус 1, установленные в его пазах 2 на шипах 3 рычаги 4, имеющие зажимные кулачки 5. Рычаги 4 притянуты к корпусу 1 упругим бандажем 6. На передних частях рычагов 4 с помощью осей 7 шарнирно установлены упругие неравноплечие рычаги 8. С внешней стороны рычаги 8 охваченыимеющими возможность осевого перемецения вдоль них нажимной обоймой 9 и дополнительной обоймой 10. В исходном положении обе...

Номер патента: 1007958

Опубликовано: 30.03.1983

Авторы: Киров, Ларионов

МПК: B25B 27/02

Метки: захватное, прессовых, разборки, соединений

...за крепления на приводе 13, В корпусе 1 выполнены кольцевые проточки 14 и 15. В проточке 4 захватных элементов 3 и в проточке 14 корпуса 1 размещена пружина 16 втягивания. В проточке 15 1размещено разомкнутое упругое кольцо 17, выступающее в свободном,состо янии боковой поверхностью наружу.Угол наклона образующих конусов 8 и 10 к продольной оси устройства меньше угла трения взаимодействующих конусов 8 и 10 и захватных элементов 3. Выпрессовываемые подшипники 18 и 19 установлены внутри корпуса 20 и разделены втулкой 21. Устройство работает, следующим об-разом,При прямом ходе штока привода 13.(вправо) вплоть до касания упругогокольца 17 с первой обоймой подшипника 18 захватные элементы 3 полностьюутопают в прорезях 2 корпуса 1, прилегая к...

Номер патента: 1009744

Опубликовано: 07.04.1983

Авторы: Еремин, Немыткин

МПК: B25B 1/06

Метки: самоцентрирующие, тиски

...заготовки в .направлении опор ной базы, так как отсутствует непре-рывный контакт заготовки со вспомогательной опорной базой тисков, поатому необходима ручная операция досылки заготовки до этой базы. .20Целью изобретения является повышение точности установки путем обеспе"чения гарантированногонепрерывного,контакта заготовки со вспомогательйойопорной базой тисков, 25Это достигается тем, что самоцентрирующие тиски, содержащие корпус снаправляющими в виде симметричныхклиновых пазов, установленные в нихзажимные кулачки в виде призм, связанных со штоком силового цилиндраи имеющих опорную базу, снабжены Рав-,.ными по длине и симметрично располо-женными тягами, шарнирно закрепленными на эажимных кулачках, установленных с возможностью рабочего...

Номер патента: 1009745

Опубликовано: 07.04.1983

Авторы: Гусев, Лукашов, Петряков, Поликарпов

МПК: B25B 1/18

Метки: зажимное

...этой цели эажимное приспособление, содержащее корпус с направляющим, закрепленную нанем неподвижную губку, установленную на направляющих подвижную гУбкУ 25и размещенные в корпусе силовой.привод и рычажный усилитель, шарнирносвязанный со штоком силового привода, снабжено закрепленным в направляющих ограничителем поворота усили-.з 0теля, .а последний выполнен в виде .,дФуйлечего рычага, шарнирно закреп-ленного на подвижной губке, и запорного ролика, установленного с возможностью перемещения по направляющим и закрепленного на плече рычаа,которое предназначено для взаимодействия с ограничителем поворотаусилителя,На фиг.1 изображено зажимное приспособление, продольный разрез; на 4 ОФиг.2 - сечение А-А на фиг.1,Зажимное приспособление...

Номер патента: 1009746

Опубликовано: 07.04.1983

Авторы: Булычева, Платонов

МПК: B25B 13/06

Метки: ключ, торцовый

...выполнен в виде расположенных на одной окружности на равномрасстоянии один от другого несколь-. 50ких эксцентриков в форме усеченныхконусов и шестерен, установленныхсоосно эксцентрикам и взаимодейст.вующих с зубчатым венцом кожуха,боковая поверхность эксцентриковвыполнена с, винтовой нарезкой, аэксцентрики подпружинены в осевомнаправлении.На фиг.1 изображен торцовый ключ,продольный разрез 1 на фиг.2 - сечение А-А на фиг.1.Торцовый ключ содержит корпусрукоятку 1, соединенную с ним рабочую головку 2 и установленный в ней с возможностью поворота эксцентрвковый механизм 3 для захвата .корончатой гайки 4 с шайбой 5, который выполнен в виде расположенных на одной окружности на равйомрасстоянии один от другого нескольких эксцентриков б в...

Номер патента: 1009747

Опубликовано: 07.04.1983

Авторы: Бузунов, Водолазская

МПК: B25B 21/02

Метки: затяжке, резьбовых, соединений, ударной, усилий

...разъемасвязан с регулировочным винтом. 60На фиг.1 показано устройстводля контроля усилий при ударной затяжке резьбовых соединений; нафиг.2 - разрез по А-А на фиг,1; на фиг.3 - вид 1 на фиг.1. устройство для контроля усилий при ударной затяжке резьбовых соединений содержит сменное основание 1, выполненное в виде пластины, на которой закреплен корпус 2 и винт 3 для фиксации сменного основания 1 и гайка резьбового соединения (на чертеже не показана), и разъем 4.в виде диэлектрической накладки 5, которая винтами б и 7 прикреплена к сменному основанию 1.Винты б и 8 представляют собой вилку, которая с помощью контакта 9 и привода 10 электрически свя. зана с регулировочным винтом 11 для регулирования момента затяжки, изолированного от...

Номер патента: 1009748

Опубликовано: 07.04.1983

Авторы: Белоусов, Корольков, Кулев, Робаковский

МПК: B25B 23/14

Метки: резьбоверт, ручной

...каналами в торцевой части, а поршень подпружинен двумя коаксиально расположенными пружинами, одна из которых опирается на стенку цилиндРа, а другая - на торец стержня.4 На чертеже представлен. ручной реэьбоверт, разрез.Ручной резьбоверт содержит корпус 1, размещенные в нем привод в виде гидроцилиндра 2, поршень 3 которого взаимодействует по винтовой линии 4 со стержнем 5, соединенным через муфту б одностороннего хода с выходным валом 7 этого привода, . 60 и узел распределения жидкости, выполненный в виде подвижного цилиндра 8 с осевым каналом 9, распределительными каналами 10 и 11 в торцевой части, Поршень 3 подпружинен двумя пру жинами 12 и 13, иэ которых одна пружина 12 опирается на стенку 14 цилиндра 8, а другая 13 - на торец 15...

Номер патента: 1009749

Опубликовано: 07.04.1983

Авторы: Воскобойников, Жлуктова, Позднышев

МПК: B25B 25/00

Метки: изделия, лентой, металлической, обжима

...низкое качество обжима ленты вследствие вытягивания лишь одного из ее концов.Наиболее близким к предлагаемому 15устройству является устройство дляобжима изделия металлической лентой,содержащее два разноплечих рычага,шарнирно соединенных между собой,и на каждом из коротких плеч их шарнирно установленные губки И,Это устройство не обеспечиваетдостаточно качественного натяженияленты.Целью изобретения является повы-.шение качества натяжения ленты,.Цель достигается тем, что устрой"ство для обжима изделия металлической лентой, содержащее два разнопле-чих рычага, шарнирно соединенных между собой, и на каждом из коротких.плеч их шарнирно установленные губки,снабжено упругим элементом, закреп,ленным на шарнире, соединяющим рычаги,...

Номер патента: 1013250

Опубликовано: 23.04.1983

Авторы: Горелов, Тимофеев, Шелехов

МПК: B25B 9/02

Метки: зажимной, инструмент, ручной

...и винтдля установки губок в заданное положение 1 3.Недостатком иэнестного инструмента являются большие усилия зажима,зависящие от положения детали относительно губок, индивидуальных особенностей оператора.Целью изобретения является уменьшение усилия зажима.Укаэанная цель достигается тем,что в ручном зажимном инструменте,содержащем подпружиненные рычаги сгубками и винт для установки губок взаданное положение, губки выполненыв виде соосно установленных и поворотных вокруг сноих осей дисков сребордами, предназначенными длязахвата детали.На фиг.1 изображен ийструмент,общий вид; на фиг,2 - разрез А-А нафиг,1 1 нарианты ).Ручной зажимной инструмент содержит рычаги 1 и 2 с губками 3 и 4,подпружиненные упругим элементом 5,винт б для...

Номер патента: 1013251

Опубликовано: 23.04.1983

Авторы: Иванов, Симонов

МПК: B25B 21/00

Метки: вибрационный, гайковерт, электрический

...воз будитель поворотных колебаний, упруго-демпфирующие муфты и шпиндель срабочей головкой ) 1).Наиболее близким к изобретениюявляется электрический вибрационныйгайковерт, содержащий корпус с рукояткой, размещенные в нем двигатель,возбудитель поворотных колебаний,имеющий корпус и приводной вал, диф"Ференциальную передачу для связи ротора двигателя с корпусом и приводным налом возбудителя и шпиндельс рабочей головкой 2 ),Недостаток указанных гайковертовзаключается в пониженном значениимомента затяжки. 25Целью изобретения является увеличение момента затяжки.Поставленная цель достигается тем,что электрический вибрационный гайковерт, содержащий корпус с рукояткой, размещенные в нем двигатель,возбудитель поворотных колебаний,имеющий корпус и...

Номер патента: 1013252

Опубликовано: 23.04.1983

Автор: Сибогатов

МПК: B25B 21/02

Метки: гайковерт, ударный

...одной из втулок, обхватывающая втулка выполнена с внутренней профильной канавкой, поверхность которой взаимодействует с шариком, а торцовые выступы взаимодействующие с роликами, выполнены на торце обхватывающей втулки, шарнирно связанной с промежуточными элементами.На фиг.1 изображен ударный гайковерт, продольный разрез; на фиг;2разрез А-А на фиг.1; на фиг.З - разрез Б-Б на фиг.1; на фиг.4 - разрез В-В на фиг.1. Ударный гайковерт содержит корпус 1, установленный на .нем двигатель 2 с выходньм валом 3, размещенные в корпусе 1 шпиндель-наковальню 4 с головкой 5 под ключ на одном конце и рабочими кулачками б и радиальными пазами 7 на другом, связанный с выходным валом 3 двигателя 2 полый ударник 8 с центральным ступенчатым валиком 9 и с...

Номер патента: 1013253

Опубликовано: 23.04.1983

Авторы: Мартынов, Мужипов, Панкратов

МПК: B25B 23/14

Метки: затяжки, резьбовых, соединений

...содержащемголовку, муфту предельного момента,включающую корпус с установленными в нем подпружиненными рычагами,взаимодействующими с элементами,передающими крутящий момент, корпус муфты установлен с возможностьюперемещения вдоль оси головки спомощью механизма регулирования,рычаги шарнирно установлены на корпусе.Кроме того, механизм.регулирования выполнен в виде микрометричес"кого винта, .кинематически связанного с. корпусом муфты.На фиг.1 показано устройство, общий вид; на фиг.3 - разрез А-А нафиг.1,Устройство для затяжки резьбовых соединений содержит оанование 1, приводной вал 2, шпиндель 3, вставляемую в него головку (не показана), и предельную муфту, включающую корпус 4, установленные в корпусе на осях 5 подпружиненные дружиной...

Номер патента: 1013254

Опубликовано: 23.04.1983

Авторы: Киселев, Маргулян, Понкратов, Шмаков

МПК: B25B 27/26

Метки: разборки, сборки, энергоаккумуляторов

...пружин с внутренними косыми выступами, а другой конец штанги выполнен резьбовым и Ймеет взаимодействующую с ним рУ- коятку, опирающуюся на корпус энергоаккумулятора с помощью подшипника.На фиг.1 изображено устройство, частичный вырыв, в начальной стадии разборки; на Фиг.2 - то же, в конечной стадии разборки; на Фиг.3 вид на захват с торца; на Фиг.4 то же, продольное сечение захвата; на фиг.5 - то же, стяжной стержень, подлежащий съему.Устройство для сборки и разборки энергоаккумуляторов содержит стол с крепежными элементами и силовой механизм (не показаны), штангу 1 с. упором 2, захват 3, который состоит иэ втулки 4, имеющей два продольных паза 5, в которых ус .".новлены два зацепа .б с внутренними косыми выступами 7. Зацепы 6 крепятся...

Номер патента: 1014697

Опубликовано: 30.04.1983

Автор: Емельянов

МПК: B25B 5/00

Метки: быстродействующий, зажим

...и время для извлече О :ния изделия из зажима, при этом :уменьшается производительность и не высвобождается место сборки, что за,трудняет установку и съем иэделия.Цель изобретения - повышение про. з 5 иэводительности с последующим высвобождением места сборки.Дпя достижения поставленной цели быстродействующий зажим, содержащий опорную площадку для зажимаемого иэделия, корпус в виде С-.образной скобы, механизм фиксации, установленный на одном конце скобы, и эажимные планки, расположенные между механизмом фиксации и опорной площадкой, ,снабжен рычагом с направляющими, соединенными шарнирно с опорной площадкой С-о 4 разная скоба соединена шарнирйо с опорной площадкой, а зажимные плавки - шарнирно.со скобой и с направляющими рычага. 40На...

Номер патента: 1014698

Опубликовано: 30.04.1983

Автор: Филатов

МПК: B25B 27/00

Метки: съемник

...корпусе.Для достижения указанной цели всъемнике, содержащем цилиндрическийкорпус с внутренней и наружной реэьбами, установленные на нем тяги с 75захватамк, гайку, взаимодействующуюс тягами к с наружной резьбой корпусаи упорный винт, взаимодействующий с внутренней резьбой корпуса,гайка выполнена с равномерно расположенными по окружности ступенчатымк отверстиями, в которых размещенытяги и меньшая ступень которых имеет,сечение в виде конуса с диаметром,равньм диаметру тяги, а корпусвыполнен со сФерическими гнездами, окоторыми взаимодействуют свободныеконцы тяг, имеющие ответные выступы. Кроме того, съемник снабжен контргайкой, навернутой на корпус и имею 40 врй отверстия для тяг,соосно расположенные с отверстиямигайки с овальностью...

Номер патента: 1014699

Опубликовано: 30.04.1983

Авторы: Беркуль, Равич

МПК: B25B 27/02

Метки: автомобилей, грузовых, двигателя, распределительной, снятия, шестерни

...отверстий, кратняч двум или трем,Указанная цель достигается тем,что устройство для снятия распределительной шестерни двигателя грузовых автомобилей, содержащее кбпусс откидными распорньми кронштейнами, снабженными зацепами, и ходовойвинт, снабжено установленной накорпусе с возможностью поворота вокруг его оси втулкой с торцовым упором, на которой жестко закрепленодин из кронштейнов с откидньм распорным захватом, расположенными накорпусе под углом 120 по отношенйюк другому кронштейну дополнительными кронштейном и связанным с нимоткиднью распорным захватом, а корпус выполнен с продольньи пазом, вкотором установлен торцовый упорвтулки. Йа Фиг.1 изображено устройство,общий вид 1 на Фиг.2 - то жесо снимаемой деталью), продольныйразрез; на...

Номер патента: 1014700

Опубликовано: 30.04.1983

Авторы: Жарницкий, Зандман, Кириллов

МПК: B25B 27/02

Метки: демонтажа, машин, элементов

...образующие между собой дверабочие полости, и штуцер дляподключения полостей к источнику питания 121Недостаток этого устройства состоит в низкой производительностипри демонтаже элементов машин с различной длиной посадочной поверхностина валу, т.е. в нем штуцер закреплен на корпусе, что не позволяетсообщить полости поршней с рабочейсредой.Цель изобретения - повышениепроизводительности при демонтажеэлементов маиин с различной длинойпосадочной поверхности на валу.Указанная цель достигается тем,ччо устройство для демонтажа элементов магян, содержащее цилиндрическийкорпус с захватами, телескопически,установленные в нем поршни в видестаканов, образунйцие между собойдве рабочие полости, и штуцер дляподключения полостей к источнику...

Номер патента: 1016149

Опубликовано: 07.05.1983

Авторы: Еремин, Немыткин

МПК: B25B 1/00

Метки: тиски

...близкии к изобретению по технической сущности и достигаемому результату являются тиски,содержащие корпус с базовыми установочными элементами, две подвижные губки, две тяги., шарнирно связанные с корнусои и с соответствующей губкой, и винт для перемещения губок, при этом шарнирные оси тяг перпендику-. лярны плоскости одного из базовых элементов2 .Недостатком известных тисков является невысокая точность установки зажимаемой заготовки, обусловленная тем, что их конструкция не позволяет обеспечивать непрерывность контакта заготовки с базовыми установочными элементами.Целью изобретения является повышение точности установки зажимаемой заготовки.Цель достигается тем, что тиски, содержащие корпус с базовыми установочными элементами, две...

Номер патента: 1016150

Опубликовано: 07.05.1983

Авторы: Дербенцев, Комиссаров, Малюков, Скрозников, Файзуллин

МПК: B25B 5/00

Метки: поворотный, прихват, т-образный

...корпус, установленный в нем 4 О шток с прижимными губками, механизм поворота прижимных губок и.силовой привод, корпус выполнен с двумя внутренними шлицами, верхние кромки которых имеют скосы, механизм поворота 45 выполнен в виде подпружиненной втулки, охватывающей шток и имеющий скошенные выступы, взаимодействующие со шлицами корпуса, внутреннюю резьбу на одном конце, а другим концом 5 О связанной со штоком, прихват снабжен связанной с силовым приводом ведущей втулкой с буртиком, охватыва ющим реэьбовой конец подпружиненной Втулкир и с прОдОльными Выступамиу 55 входящими в шлицы корпуса таким образом, что их верхняя кромка соприкасается с выступами подпружиненной втулки.На Фиг. 1 схематически изображен предлагаемый поворотный...

Номер патента: 1016151

Опубликовано: 07.05.1983

Авторы: Гиновкер, Серов

МПК: B25B 21/00

Метки: пневматическое, резьбовых, сборки, соединений

...разгрузочного, элемента ограничивает передачу больших крутящих моментов, что снижает технологические возможности известного устройства.Целью изобретения является повышение надежности работы устройства и расыирение его технологических возможностей.Указанная цель достигается тем, что в пневматическом устройстве для сборки резьбовых соединений, содержащем завинчивающую головку с крышкой, включающую в себя ротационный пневма 1.ический двигатель, планетарный редуктор, выходной вал которого имеет рабочую насадку, воздухораспре - делительную систему и пневмоцилиндр для поступательного перемещения завинчивающей гоУ явки, последний выполнен с, диаметром, большим диаметра завинчивгйщей головки, и охватывает последнюю, ее крышка, являющаяся...

Номер патента: 1016152

Опубликовано: 07.05.1983

Авторы: Бубнов, Иванов, Лобусов, Никишин

МПК: B25B 21/00

Метки: гайковерт

...ключ наконце. На шпинделе б с возможностьювращения установлены конические зубчатые колеса 8 и 9 с разносторонними,храповыми полумуфтами 10 и 1 Х, на немже размещены с возможностью совместного вращения и относительного осевого перемещения ответные храповые,полумуфты 12 и 13, подпружиненныек соответствующим торцам зубчатыхколес 8 и 9. Конические зубчатые колеса 8 и 9 взаимодействуют с наклов:.ными зубьями 5 реек 4 через дополнительные конические зубчатые колеса14 и 15, установленные на направляющей 3 и образуют общую коническую передачу. Для Фиксации ответныххраповых полумуфт 12 и 13 в отключенном положении служат стопоры 16.Оси зубчатых колес 14 и 15 наклонены к вертикали под углом , равным сумме, половины угла делительногоконуса...
