B25B — Инструменты для закрепления, соединения, разъединения или поддерживания, не отнесенные к другим классам и подклассам

Номер патента: 878570

Опубликовано: 07.11.1981

Авторы: Арбатский, Симонов

МПК: B25B 27/02

Метки: выпрессовки, инструмент, охватываемых, полых

...5 штанги 1. На штангу 1 в верхней ее части насажено опорное кольцо 6, соединенное пружиной растяжения 3 с плунжером 2. Опорное кольцо 6 выполнено ступенчатым, причем нижняя ступень, обращенная к детали 8 и контактирующая с поверхностью втулки 9, имеет меньший диаметр. При работе плоская часть пяты 4 давит на выпрессовываемую втулку 10. Опорное кольцо 6 имеет штифт, который крепится в продольном окне штанги 1 и имеет возможность перемещения вдоль него.878570 40 зоб Формула и1, Инструмент для охватываемых детале гу, поворотную пяту ющийся тем, что удобства эксплуатац с осевым отверстием инструмент снабжен гу опорным кольцом щим в продольное о тановленным в отве шарнирно соединена ия вы й, с и п прессовки полых одержащий штанружину, отличас...

Номер патента: 878571

Опубликовано: 07.11.1981

Авторы: Осадчев, Охман

МПК: B25B 27/12

Метки: инструмент, колец, ручной, снятия, стопорных

...содержащее корпус, стержень и рабочий орган в виде плоского лезвия 11.Недостатком этого устройства является то, что им нельзя производить снятия стопорных колец.Наиболее близким к данному изобретению по технической сущности является ручной инструмент для снятия стопорных колец, содержащий стержень с ручкой и рабочую часть в виде усеченной пирамиды с двумя противоположными параллельными гранями; соединенной со стержнем большим основанием 2.Недостатком этого инструмента является то, что им трудно производить снятие стопорных колец в труднодоступных месЦель изобретения - повышениеводительности при снятии стопорныхв труднодоступных местах.Поставленная цель достигается тем, чторабочая часть выполнена таким образомчто ее поперечное сечение...

Номер патента: 880684

Опубликовано: 15.11.1981

Авторы: Коняев, Лигостаев, Соломатин

МПК: B23P 19/02, B25B 27/02, B25D 9/02 ...

Метки: ударное

...7, на которой со стороны, противоположной бойку 2, установлен ложе- ,мент для установки демонтируемого узла, например карданного вала 8, при этом наковальня 7 выполнена за ододно целое с ложементом, Зажим и 15 фиксация карданного вала 8 осуществляется механизмом прижима, выполненным в виде связанной с приводом 9 прижимной скобы 10. Дополнительная опорная призма 11 предназначена для Щ установки другого конца карданного вала 8 и установлена на основании 1 с возможностью перемещения вдоль демонтируемого узла. На боковой поверхности наковальни 7 шарнирно закреплена опорная вилка 12, предназначенная для опоры крестовины 13 карданного вала 8, выполненная в виде двух пластин 14 с опорными призмами на конце и поперечной планкой 15, соединяющей...

Номер патента: 880709

Опубликовано: 15.11.1981

Авторы: Дунда, Чумак

МПК: B25B 13/06

Метки: ключ, торцовый, шарнирный

...с ведущим валиком 2, на котором размещена ведущая коническая зубчатая шестерня 3. Ключ имеет также съемную рабочую головку 4, насаженную на ведомый валик 5, на свободном конце которого установлена ведомая коническая зубчатая шестерня 6. Кроме того, ключ имеет корпус, выполненный в виде двух скоб 7 и 8, закрепленных шарнирно посредством оси 9, на которой размещена промежуточная коническая зубчатая шестерня 10, на88009 ВНИ И Заказ 9820/22 Тираж093 ПодписноеППП Патенть, г. Ужгород, ул. Проектная, 4 ходягцаяся в зацеплении с подобными шестернями 3 и 6. Скобы 7 и 8 с двух сторон закрывают коническую передачу, чем обеспечивают большую безопасность ключа в работе. Их сопряжение обеспечивается элементом 11 зажима.Торцовый шарнирный клю...

Номер патента: 880710

Опубликовано: 15.11.1981

Авторы: Бирюков, Нестеров

МПК: B25B 23/14

Метки: ключ, предельный

...установлен диск 2. В диске 2выполнены несколько выемок 3 - 6, (например, четыре), профиль каждой выполнен с0разными углами подъема. Против каждоииз выемок 3 - 6 может быть указано соответствующее ей значение предельного крутящего момента и момента контролтт, С диском 2 взаимодействует фиксирующий ролик 7, закрепленный в ползуне 8, которыйподжимается регулируемой пружиной 9,установленной в рукоятке 10. Для фиксации диска 2 на определенный момент служит стопор 11. Для контроля величины крутящего момента в головке 1 предусмотрено20 отверстие 12.Ключ работает следующим образом.При завинчивании резьбового соединения ролик 7 удерживается в одной из выемок880710 НИИПИ Заказ 9820(22 Тираж 1093 Подписноеилиал ППП Патент, г. Ужгород, ул....

Номер патента: 887149

Опубликовано: 07.12.1981

Авторы: Десятов, Клушин, Корнеев, Рабко, Шалгин, Юрьев

МПК: B25B 21/02

Метки: гайковерт, пневматический

...устройства выполнены радиальные отверстия 21, 22, 23 и 24, образующие выхлопные окна. На цилиндрическом корпусе 1 установлено распределительное кольцо 25, в котором выполнены радиальные отверстия 26, 27, 28 и 29, попеременно сообщающиеся с радиальными отверстиями 21, 22, 23 и 24 корпуса 1 и радиальный паз 30, в который входит упор-ограничитель 31, закрепленный в цилиндрическом корпусе 1.Пневматический гайковерт работает следующим образом.Головка под ключ надевается на гайку, которая предварительно наживлена на резьбу болта, Оператор включает клапан 7 на рукоятке 13 и сжатый воздух поступает в пневмодвигатель, Воздух осуществляет давление на лопатки 16, начинают вращаться ротор 15, вал 3 и пневмоударное устройство, которое в это...

Номер патента: 887150

Опубликовано: 07.12.1981

Авторы: Емельянов, Чудиновских

МПК: B25B 23/14

Метки: резьбового, соединения, цилиндрических

...8. Дугообразное звено 6 снабжено регулируемым упором 9, выполненным в виде винта. К дугообразным звеньям 5 и 6 шарнирно прикреплены зажимные колодки 10.Устройство снабжено направляющим механизмом, включающим кольцеобразную опору 11, снабженную роликами 12, и соединенную с осью 7 шарнира и осью 8 поворотного рычага 4.Ролики 12 установлены на поддерживающем кольце 13, закрепленном с помощью кронштейна 14 на основании корпуса 1, с обеспечением кольцевого зазора 15, образованного вокруг цилиндрической детали (электрода) 16. Опорные поверхности 17 поддерживающего кольца 13, контактирующие с роликами 12, выполнены с уклоном по ходу навинчивания электрода 16.На фиг. 2 изображен встречный, неподвижно закрепленный электрод 18 с резьбовым...

Номер патента: 887151

Опубликовано: 07.12.1981

Авторы: Никонов, Смолин

МПК: B25B 25/00

Метки: натяжения, тросовых, элементов

...для натяжения струн грохота, иможет быть применено, например, при переработке и обогащении полезных ископаемых,Известно приспособление для натяжениятросовых элементов, преимущественнострун грохота, содержащее рычаг, одноплечо которого служит рукояткой, а другое - упором, и шарнирно закрепленный нарычаге захват с опорной поверхностьюдля струн 1.Однако известное приспособление имеетнизкую производительность, 15Целью изобретения является повышениепроизводительности приспособления.Поставленная цель достигается тем, чтозахват выполнен с параллельным опорнойповерхности отверстием и снабжен установленным в отверстии сбрасывателем, подпружиненным по оси.На чертеже изображено предлагаемоеприспособление,Приспособление для натяжения...

Номер патента: 887152

Опубликовано: 07.12.1981

Автор: Войнов

МПК: B25B 27/08

Метки: переносное, разгибания, шплинтов

...также отгибатель 6, расположенный напротив опоры 2 и выполненный в виде качающегося на шарнирной опоре 7 рычага 8, на одном конце которого установлен клин 9, а другой взаимодействует с Г- образным рычагом 3, На противоположных сторонах корпуса 1 выполнены паз 10 для шплинта 11, пересекающий плоскость опоры 2, и пазы 12, наклонные к оси паза 10 и расположенные симметрично опоре 2. Наковальня 4 выполнена съемной и имеет различную толщину стенок в плоскости поперечного сечения, что позволяет расширить диапазон регулировки наковальни 4 поворотом ее на 90, 180 и 270. Кроме того, на плече рычага 3 выполнены проточки 13, что позволяет регулировать положение наковальни 4 в зависимости от величины (диаметра) детали 14 (оси, вала)...

Номер патента: 265007

Опубликовано: 15.12.1981

Авторы: Волович, Рабинов, Руцкий, Юткевич

МПК: B25B 21/02

Метки: гайковерт

...механизм. Последний состоит из ударника 2, свободно сидящего на оси 3, закрепленной обойме 4, и наковальни 5, выполненной одно целое со шпинделем, имеющим д хвостовика б и 7, к каждому из которьможет быть присоединен рабочий инструмент (гаечная головка). Опорами наковальни 5 служат два подшипника скольжения, один из которых - подшипник 8 закреплен в корпусе 1, а другой - подшипник 9 - в крышке 10. На обойме 4 свободно сидит зубчатый венец 11, снабженный фигурными выступами 12, один из которых (в зависимости от направления вращения двигателя) взаимодействует с кулачком 13 ударника 2. Верхняя часть обоймы 4 имеет скосы для свободного прохода выступов 12 при сборке.Кольцо 14 служит для ограничения осевого перемещения зубчатого венца 11,...

Номер патента: 889420

Опубликовано: 15.12.1981

Автор: Чернышев

МПК: B25B 13/46

Метки: ключ, торцовый, трещеточный

...жестко соединенными с элементом привода шпинделя 3, например с цилиндрической шестерней 14 редуктора, зацепленной с выходной шестерней 15, жестко закрепленной на шпинделе 3. Ру коятка 2 посредством рейки 5 установлена на оси 16. Собачки 10 и 11 снабжены устройством 17 реверса, установленным, например, в положение 1 для завертывания крепежной детали, в частности гайки на чертеже не показана), Кинематическая связь рейки 5 с гайками 6 и 7 может быть выполнена в виде зубчатого зацепления 18.Торцовый ключ работает следующим образом.Насадку 4 ключа устанавливают на головку резьбовой детали, например на шестигранную гайку, В случае завертывания гайки, устройство 17 реверса устанавливают в положение 1 вводя собачки 10 и 11 в зацепление с...

Номер патента: 407475

Опубликовано: 15.12.1981

Авторы: Волович, Рабинов

МПК: B25B 21/02

Метки: гайковерт, действия, ударно-вращательного

...и,надежности зубчатый венец выполнен за одно целое с обоймой, 15 а ударник и обойма связаны пружиной, служащей для выхода ударника из зацепления с наковальней.На фиг. 1 изображен предлагаемый гайковерт, продольный разрез; на фиг, 2 - 20 разрез А- - А фиг. 1; на фиг. 3 - разрез Б - Б фиг. 1.В корпусе 1 расположены двигатель 2 .и параллельно ему наковальня 3, на которой выполнены ударный зуб 4 и профиль ная дорожка 5, Кроме того, на наковальню посажена обойма 6, в которой на оси 7 закреплен ударник 8 с ударным зубом 9 и торцовым выступом 10, В обойму посажена .также ось 11, на которой установлена пру- Э 0 Вращение от двигателя 2 через шестерню 14 передается зубчатому венцу 13, обойме 6 и ударнику 8. При ударе зуба 9 по зубу 4 происходит...

Номер патента: 891416

Опубликовано: 23.12.1981

Автор: Журавлев

МПК: B25B 13/06

Метки: ключ, торцевой, трубопроводов

...выходящей в Торцевой ключ для трубопроводов состоит из двух легко разъединяемых деталей: корпуса 1 и вставки 2. Корпус 1 имеет внут ренний шестигранник 3, размер которого соответствует размеру накидной гайки 4 трубопровода 5, и параллельный его оси шестигранник 6 под вставку 2, на которую надевается обычный торцевой ключ 7,Корпус 1 (фиг. 2) с внутренним шестигранником 3 и внешним шестигранником 6 имеет прорезь 8 шириной, большей наружного диаметра трубопровода. Наличие прорези 8 позволяет надеть корпус 1 на трубопровод 5.Вставка 2 (фиг. 3) вставляется в прорезь 8 корпуса 1 после того, как корпус 20 одет на трубопровод, фиксируется в нем,замыкая торцевую головку корпуса. Фиксация вставки 2 может быть выполнена в нескольких вариантах. На...

Номер патента: 891417

Опубликовано: 23.12.1981

Авторы: Севостьянов, Черкасский

МПК: B25B 17/00

Метки: вращающимся, зевом, ключ, механический

...в исходное положение.На фиг. 1 изображен механический ключ и его соединение с гайковертом, общий вид; на фиг, 2 - то же, вид сверху. Корпус 1 ключа с крышкой 2 устанавливается га гайковерт 3 и удерживается на нем с помощью стопорных винтов 4 и контр.гаек 5. В торце корпуса 1 имеется ведущая коническая шестерня 6, которая устанавливается на вал гайковерта. На оси 7, закрепленной в корпусе 1, установлены ведомая коническая шестерня 8 и ведущая цилиндрическая шестерня 9, которая через промежуточные шестерни 10, свободно установленные на осях 11, находится в зацеплении с шестерней 12 с открытым зевом, снаб- И женной пальцем 13. Крышка 2 корпуса 1снабжена стержнем-фиксатором 14, подпружиненным вдоль оси корпуса 1, и взаимодействует с пальцем...

Номер патента: 891418

Опубликовано: 23.12.1981

Авторы: Колесников, Леонов, Танов, Худяков, Яковлев

МПК: B25B 21/00

Метки: гайковерт, инерционный

...хода передается на шпиндель с рабочей головкой, при этом корпусной механизм 8 свободного хода разомкнут.Отрицательный импульс через внутрен. нюю 7 и наружную 11 обоймы корпусного механизма передается на крышку, при этом 15 выходной механизм свободного хода размыкается. Импульсатор 5 совместно с корпусным и выходным механизмами 8 и 10 свободного хода составляет автоматическую бесступенчатую передачу, регулирующую скорость завинчивания в зависимости отмомента на резьбовом соединении, Когда момент сопротивления вращению рабочей головки невелик, рабочая головка вращается с максимальной скоростью и величина положительного и отрицательного импульсов. мала. При этом крышка неподвижна, на руки рабочего передается незначительный...

Номер патента: 891419

Опубликовано: 23.12.1981

Автор: Климов

МПК: B25B 23/14

Метки: ключ, предельный

...содержит полый корпус 1 с рукояткой 2. В корпусе размещены шпиндель 3 с головкой 4 под ключ на одном конце и кулачками 5 в средней части и многолепестковая втулка 6 с лепестками 7, которые взаимодействуют с кулачками 5 шпинделя 3. Лепестки 7 образованы частичной разрезкой втулки 6 вдоль образующей и по окружности, соответственно, на высоту и длину лепестка. Лепестки имеют клиновидную форму. Число кулачков 5 шпинделя 3 равно числу лепестков 7 втулки 6.Для настройки ключа на другой момент производят замену втулки 6. Рукоятка 2 установлена на корпусе 1 с возможностью поворота, выполнена с торцевыми храповыми зубьями 8 и поджимается пружиной 9891419 Формула изобретения фиг. 1 Фиг. ЕСоставитель Ю. СергеевРедактор Е. Егорова Техред А. Бойкас...

Номер патента: 893508

Опубликовано: 30.12.1981

Авторы: Еремин, Кузуб, Немыткин

МПК: B25B 1/08

Метки: тиски, эксцентриковые

...точность установки де" тали за счет разрывности без заготов" ки с установочными базами тисков. пус 1, на ко2, боковая 3 вочные базов Изобретение относит строению, а именно к м обработке материалов,Известна быстродейс для присоединения алан фиксирующее устройство виде поворотного эксце мещенного на внешней с триковые тиски содержат кор тором закреплены нижняя и фронтальная ч устаноые поверхности., передвиж8935084ной установочными базовыми поверхностями, закрепленными на корпусе,передвижной кронштейн с установленным на нем с возможностью поворотазажимным эксцентриком с рукояткой,о т л и ч а ю щ и е с я тем, что,с целью повышения точности установкидетали за счет неразрывности без заготовки с установочными базами тисы ков, ось поворота...

Номер патента: 893509

Опубликовано: 30.12.1981

Автор: Бережных

МПК: B25B 5/00

Метки: струбцина

...нажимной винт 2 и опорную поверхность, имеющую неподвижную губку 3, жестко свя занную с корпусом 1, и направляющу 4 в виде паза, на которой установ одвижная губка 5, имеющая поворо эксцентрик 6, взаимодействующий с корпусом 1 в виде скобы, На неподвижной 3 и подвижной 5 губках бакрлви эластичный элемент 7 с помощью болтов 8, Напротив рабочей поверхности 9 эксцентрика б на корпусе 1 закреплен упор 1 О, Внутри губок 3 и 5 установлена пружина 11 которая в нерабочем состоянии эксцентрика б поддерживает губки в сжатом состоянии, Нажимной винт 2 имеет шарнирно закрепленную пяту 12.Струбцина работает следующим образом.8 нерабочем состоянии эксцентрика б струбцина элестичным элементом 7 накладывается на приклеиваемую прокладку 13,Поворотом...

Номер патента: 893510

Опубликовано: 30.12.1981

Автор: Шифрин

МПК: B25B 19/00

Метки: действия, инструмент, резьбозавертывающий, ударного, шифрина

...узлами 9 и 10 и заглушкой 11, Стержень 2 за" креплен на корпусе 1 гайкой 12 и стопорным винтом 13. На шток 4 надет направляющая втулка 14, охватывающая корпус 1 и воспринимающая радиальную 10 составляющую силы от удара, й боек 15. Пружина 5 обеспечивает постоянное соприкосновение поршня 7 штока 4 с жидкостью.Инструмент работает следующим об разом.На стержень 2 устанавливают сменный рабочий орган 3, вставляют его в шлиц вйнта и, держась рукой за корпус 1, поворачивают налево до упора поршня 6 стержня 2 в торец 16, при этом шток 4 с направляющей втулкой 14 и бойком 15 под давлением жидкости, обжимая пружину 5, перемещаются на соответствующее расстояние в корпусе 1, Таким образом инструмент становится в рабочее положение. Да" лее...

Номер патента: 893511

Опубликовано: 30.12.1981

Авторы: Антипов, Гельфанд, Ципенюк

МПК: B25B 21/02

Метки: гайковерт, ударный

...пазом 22 и торцовыми кулачками23 на торце большей ступени, сопряженном с меньшей. В продольный паз 22 двухступенчатого пальца 20 входитштифт 2 ч, жестко закрепленный в ведущей части 7. В наковальне 5 соосно закреплена втулка 25 при помощи штифта 26, которая охватывает меньшуюступень пальца 20 и располагается восевом отверстии 17 ведомой части 8,Во втулке 25 выполнены радиальные отверстия 27, в которых располагаются шарики 28. На торце ведомой час" ти 8, размещенном в ведущей части 7, выполнены торцовые кулацки 29, которые через шарики 28 взаимодействуют с торцовыми кулачками 23 пальца 20. Торцовые кулацки 23 и 29 ориентированы относительно кулачков 16 ведомой части 8, а радиальные отверстия 27 - относительно кулачков б наковальни...

Номер патента: 893512

Опубликовано: 30.12.1981

Автор: Потакин

МПК: B25B 29/02

Метки: высокого, давления, затяжки, крепежных, крупных, соединений, сосудов, фланцевых, элементов

...последнюю и установленным посредством шарнира 7 на ф 5 одном ее конце хомутиком 8, замыкающимся с другим концом струбцины 3 с помощью болта 9, торцовый ключ и втулка нажимного органа 1 выполнены по торцам с глухими отверстиями 10 30 и 11, в которое вводятся штыри 12 рабочего инструмента, разводного ключа 13, а нарезка нажимного органа выполнена с углом подъема, меньшим,чем угол подъема резьбы крепежного соеди- и ненияОдин из штырей 12 рабочего инструмента 13 расположен на скользящем 2 4вкладыше 14, поджатом пружиной И еподвижныи захват 16 струбцины 3мохватывает нижний фланец 17 соедин,1 ненныи с верхним фланцем 18.Устройство работает следующим образомДля завертывания резьбового соединения на гайку 6 надеваются торцовойключ 5 и нажимной...

Номер патента: 895636

Опубликовано: 07.01.1982

Авторы: Киселев, Фирсанов

МПК: B25B 1/08

Метки: зажима

...разрез устройства для зажима с зажатой деталью; на фиг. 2 - то же, с от"жатой деталью. Устройство для зажима состоит из кулачка 1 с рабочей повеохностью 2, под которой выполнена эквидистантная прорезь 3, оси 4 вращения кулачка 1, рукоятки 5, зажимаемой детали 6 и корпуса 7. Рабочая поверхность ограничена углом с 1,. Угол подьема рабочей поверхности в свободном состоянии у, угол подьема рабочей по верхности в рабочем состоянии.895636 Работа устройства для зажима осуществляется поворотом рукоятки 5 внаправлении стрелкй "зажим", при этомпроисходит прижатие рабочей поверхности 2 кулачка 1 к зажимаемой детали 6,по мере увеличения угла поворота усилие зажима возрастает, и рабочая поверхность 2 кулачка 1 начинает деформироваться в...

Номер патента: 895637

Опубликовано: 07.01.1982

Авторы: Кащеев, Панкратов, Потакин

МПК: B25B 27/06

Метки: кольцевых, торцевых, уплотнений, экстрактор

...торец извлекаемого уплотнения 9, для захвата которого на валике 2 диаметрально противоположно упору 8 выполнен заостренный выступ 10.Резьба 11 на наружной поверхности корпуса выполнена с заданным эксцентриситетом 1 относительно оси валика 2 а последний имеет кольцевой бурт 12, обеспечивающий ему возможность осевого перемещения вдоль корпуса в пределах зазора.Корпус 1 имеет бурт 13, ограничивающий ввод корпуса в технологическое отверстие иэделия.Экстрактор кольцевых торцовых уп" лотнений работает следующим образом.Для ввода экстрактора в технологи" ческое отверстие изделия рукой (или ключом) головку 1 вращают по часовой стрелке вследствие чего упор 5, вэа" ,имодействуя с ограничителем 7, эа" ставляет корпус 1 ввертываться по резьбовой...

Номер патента: 895638

Опубликовано: 07.01.1982

Авторы: Клюс, Лагуткин, Продан, Проноза, Чехов

МПК: B25B 29/02

Метки: затяжки, резьбовых, соединений

...гидравлического узла тоотносительно стакана, в результате че"го площадь поршня ограничена внутренним диаметром стакана, а следовательно ограничено и усилие затяжки,Целью изобретения является увелицение усилия затяжки без увеличениядавления в гидравлическом цилиндре.На фиг, 1 изображен продольный раз"рез предлагаемого устройства; наФиг, 2 - сечение по А-А на фиг. 1,Устройство для затяжки резьбовыхдеталей содержит стакан 1, снабженный упорным буртом 2, выполненным,например, в виде усеченного конусас расположенными в нем окнами 3, через которые пропущены тяги 4 соединительного элемента 5, Упорный бурт 2может быть также выполнен в видекрышки с окнами. Стакан 1 имеет прорезь 6 для возможности доворачивания крепежной гайки 7,...

Номер патента: 895640

Опубликовано: 07.01.1982

Авторы: Казаков, Платонов

МПК: B25B 13/06

Метки: дистанционного, извлечения, многолапчатых, шайб

...наружному конусу б втулки 5, а рабочая головка 3 корпуса 1 выполнена с эаходным конусом 8 и косым срезом 9 по его торцу. Втулка 5 и ко 895640жух 4 снабжены соответственно рукоятками 10 и 11; В кожухе 4 имеется стопорный винт 12 для стопорения втулки 5 относительно кожуха 4. Снимаемая шайба 13 устанавливается на стерж" не 14.5Устройство для дистанционного извлечения многолапчатых шайб работает следующим образом.Устройство эа рукоятку 11 устанавливают в отверстие плиты 15, которое соосно с осью стержня 14. Стопор" ный винт 12 ослаблен, поэтому кожух 4 может быть повернут относительно втулки 5, При удалении гайки (на чертеже не показана) со стержня 14 шайба 13 за счет сил трения, возникающих при свинчивании гайки, может...

Номер патента: 895641

Опубликовано: 07.01.1982

Авторы: Жуков, Завадовский, Логачев, Потехин

МПК: B25B 13/06

Метки: ключ, торцовый

...пеполнена шарообразной фор 895641но соединенных между собой звеньев 3, собранных на гибком элементе 4, например тросе, подпружиненном пружиной 5.Гибкий стебель заключен в защитную оболочку б. Приводное звено 1 жестко соединено с полой рукояткой 7.Каждое отдельное звено 3 выполнено в виде единого ступенчатого переходника, на большей ступени которого выполнено внутреннее граненое гнездо 8, например, шестигранное, на меньшей ступени 9 - граненая наружная пОверхность бочкообразной фоРмы, входящей в граненое гнездо последующего звена 3. По оси звена 3 выполнено сквозное цилиндрическое отвер стие с фаской 10 со стороны выступа 9. Гибкий элемент 4, пропущенный через отверстия звеньев 3, и последовательно собранные на нем звенья 3 образуют...

Номер патента: 895642

Опубликовано: 07.01.1982

Автор: Кузнецов

МПК: B25B 21/00

Метки: гайковерт, гидравлический, многошпиндельный

...посредством пружины 23золотник 24, на наружной поверхностикоторого выполнены продольные канав"ки 25, соединенные попеременно камеры 20, 21 распределителя 9 с полостями гидроцилиндров 13. В стакане 22для каждого гидроцилиндра 13 выполнены каналы 26 и 27, соединяющие соответственно штоковую и бесштоковуюполости гидроцилиндра 13, каналы 28,и 29, соединяющие внутренние 30 и наружные 31 кольцевые проточки; каналы 32 и 33, соединяющиеся в один канал34, и каналы 35 и 36, соединяющиесяв один канал 37. Каналы 32, 33, 35и 36 стакана 22 попарно соединяютсегментные канавки 38. Для подводадавления под торец золотника 24 встакане 22 выполнен канал 39, соединенный с камерой 20 давления посредством каналов 28, кольцевой канавки31 и отверстий 18. В...

Номер патента: 895643

Опубликовано: 07.01.1982

Автор: Смотрицкий

МПК: B25B 21/00

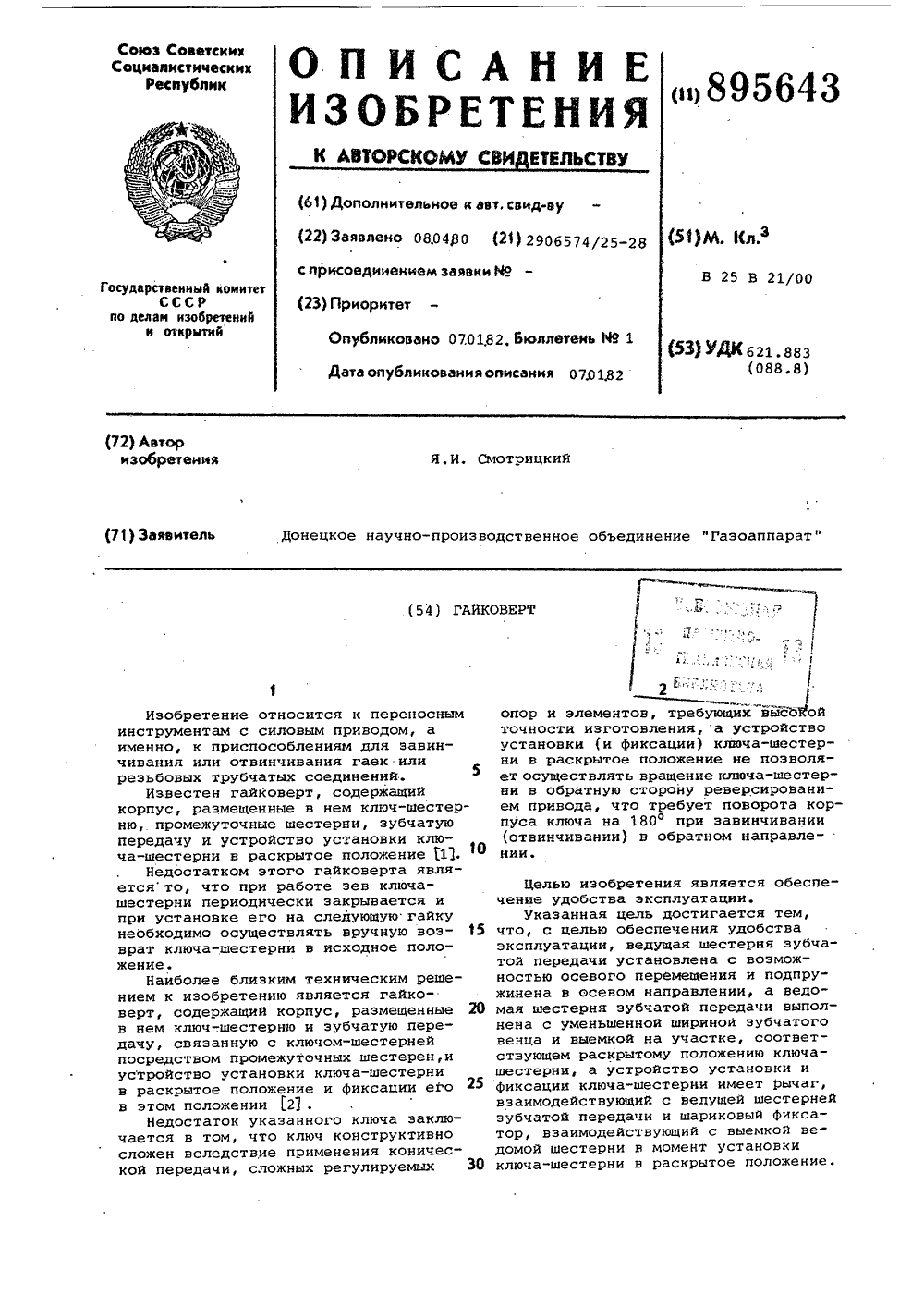

Метки: гайковерт

...7 и взаимодействующего с ведомой шестерней 5, выпол ненной с уменьшенной шириной зубчатого венца и выемкой на участке, соответствующем раскрытому положению ключа-шестерни 3. Ведущая шестерня 4 установлена на валу привода с возможностью перемещения вдоль вала под действием рычага 7 и пружины 8, а на торце ведомой шестерни 5 выполнена выемка, которая при раскрытом положе" нии ключа-шестерни 3 расположена на ЗО против шарикового фиксатора 12. Передача закрыта крышкой 13 и кожухом 14.На фиг1 показаны трубопровод 15 и гайка 16.Гайковерт работает следующим образом.При эавинчивании (отвинчивании) гаек на трубопроводах гайковерт ключом-шестерней 3 устанавливается на трубопровод 15, перемещаясь вдоль оси трубопровода, надевается на гай ку 16....

Номер патента: 895644

Опубликовано: 07.01.1982

Авторы: Авакова, Калабеков, Продан, Радзинь, Чехов

МПК: B25B 21/00

Метки: высокого, групповой, давления, затяжки, крышек, резьбовых, сосудов, шпилек

...2 выполнен в виде гайки, наворачиваемой на резьбовую шпильку 3, корпус гидроцилиндра 2 выполнен с резьбовыми отверстиями 9, в которых установлены соединительные элементы 5, а отношение плеч рычага 7 от шарнира б, связываюцего его с соединительным эле ментом 5, до стенки упорного стакана 1 и от последней до его шарнирного соединения с тягой 4 равно (и - 1), где- число одновременно затягиваемых резьбовых шпилек. В гидроци линдре 2 выполнен штуцер 10 для подачи в него рабочей жидкости. Упорный стакан 1 опирается на крышку 11 сосуда высокого давления. В гайках 12 затягиваемого реэьбового соединения выполнены отверстия 13 для доворачивания гайки.Устройство работает следующим об разом.Упорный стакан 1 устанавливается на крышку 11 сосуда...

Номер патента: 895645

Опубликовано: 07.01.1982

Авторы: Ерфорт, Сибогатов

МПК: B25B 21/02

Метки: гайковерт, ударный

...в сторону оси 26 пружиной 27 растяжения так, что ход рычага 24 н стакане 25 не превышает величины зазора между наковальней и ударником; и подвижный элемент, выполненный в виде жестко закрепленно го на оси 28 центрального зубчатого колеса 29 с радиальным пазом 30 в ступице и зубчатых колес 31, жестко закрепленных на концах осей 26.0 сь 28 центрального зубчатого колеса 29 размещается на подшипниках в центральном глухом отверстии 11 и поджи" мается в тантенциальном направлениипружиной 32 кручения, закрепленной одним концом в оси 28, а другим в глухом отверстии 11. Регулирование усилия пружины 16 центробежного регулятора производится винтом 33. В паз 30 периодически заходит торец меньшей ступени 19 стопорящего элемента.Работает...
