B25B — Инструменты для закрепления, соединения, разъединения или поддерживания, не отнесенные к другим классам и подклассам

Номер патента: 848338

Опубликовано: 23.07.1981

Авторы: Иницкий, Каргин, Лукутин

МПК: B25B 23/10

Метки: винтов, винтоверта, держатель

...предусмотрена кольцевая канавка 4. Держатель винтов винто- верта содержит цанговый зажим, пред ставляющий собой отдельные жесткие848338 10 Б иг. 1 губки 5, закрепленные, например, припомощи клея на поверхности 6 соединительной втулки 2 с зазором относительно друг друга. Зазор необходим для функционирования цанговогозажима. С этой же целью торцы 7 губок 5 округлены.Противоположные концы 8 губок 5стянуты упругим кольцом 9.Внутренняя поверхность 6 соединительной втулки, контактирующаяс губками 5 цангового зажима, выполнена конической, расширяющейся кторцу соединительной втулки (фиг.5),что облегчает разжим губок 5, таккак в собранном положении (фиг.б)втулка находится в напряженном состоянии,Непосредственно винтоверт снабжен .отверткой 10...

Номер патента: 848339

Опубликовано: 23.07.1981

Авторы: Соколов, Филиппов

МПК: B25B 29/02

Метки: затяжки, крупныхрезьбовых, соединений

...элемента 1. В винтах 7 и 8 имеются проточки, вкоторые заведены пружинящие упоры 9с внутренней стороны двуплечего рычага 5. Под головки винтов 7 и 8подложены бронзовые шайбы 10.В верхней части вкладыша 3 прорезан паз, через который проходитвинт ф в резьбовое отверстие, выполненное в центральной части резьбового.элемента 1. На резьбовую частьрезьбйвого элемента 1 навинчивается гайка 11, которая предварительно стягивает фланцы 12 и 13.Устройство работает следующимобразом.На резьбовую часть резьбовогоэлемента 1 вручную до отказа навинчивается гайка 11. После этого наголовку винта 7 надевается обычный гаечный ключ, и винту 7 сообщается вращательное движение. Головка винта 7 через бронзовые шайбы10 давит на конец двуплечего рычага5. При этом...

Номер патента: 852488

Опубликовано: 07.08.1981

Авторы: Деев, Ершов, Перминов, Шабалин

МПК: B23P 19/02, B25B 27/02

Метки: съемник

...на план шайбе 4, закрепленной на опоре 5. К последней прикреплен привод 6 съемника, передающий крутящий момент на червячный редуктор 7, также прикрепленный к опоре 5. Шестерня 8 червячного редуктора 7 является одновременно гайкой ходового винта 9, передающего тянущее усилие через траверсу 10, которая имеет паз 11 под вкладыш 12, непосредственно на оправку 13 с заготовкой 14.Съемник работает следующим образом.На планшайбу 4 краном устанавливают оправку 13 вместе со снимаемой заготовкой 14, центрируют на отжимных штырях 2 упоров 1. Затем включают привод 6 съем-, ника. Червячная шестерня 8 редуктора 7 приходит во вращение, ходовой винт 9 получает поступательное движение вверх и перемещает траверсу 10 за пределы оправки 13 с заготовкой...

Номер патента: 852531

Опубликовано: 07.08.1981

Автор: Харитонашвили

МПК: B25B 13/48

Метки: гаек, завинчивания, иотвинчивания, колесаавтомобиля, ступицы

...- то же, вид сверху.Приспособлевие содержит торцовую го.ловку,1, установленный на ней фланец 2, зафиксированный от поворота относительно оси головки 1 и подпружиненный в осевом направлении пружиной 8. Фланец 2 имеет симметрично расположенные по окружности дугообразные окна 4, предназначенные для прохода шпилек (на фигурах яе показаны) 5 ступицы колеса.Приспособление работает следующимобразом. При снятии ступицы с колеса, например,10 заднего моста автомобиля, снимают полуось и затем на шпильки ступицы надеваютфланец 2. Благодаря дугообразным окнам4 фланец 2 свободно поворачивают подопределенным углом и на гайку (на фигу 5 рах не показана) надевают торцовую головку 1. После этого вращением колеса производят отвинчнвание гайки ступицы...

Номер патента: 852532

Опубликовано: 07.08.1981

Авторы: Грунин, Семенов

МПК: B25B 23/06

Метки: гайковерт

...ось которого перпендикулярна осц штока.10 1-1 а чертеже схсматцчсскц показан гайковерт, общий вцдГайковерт содержит корпус 1, раоочучоголовку 2, выполненную в вид полого цгпицделя, расположенцыс внутри цсго ма газиц 3 для гаек 4, механизм поштучнойподачи гаек 4 к зеву рабочей голонки 2, состоящий цз штока 5, поджатого пружиной 6. Шток 5 расположен внутри трубы 7 с продольными окнами 8. На конце 9 штойо ка 5 закреплены 1.1-образныс лепестки 10шарцирозь Ось шарнира перпендикулярна оси штока 5.Лепестки 1 О выполнены зеркальнодруг другу и поджаты прухкиной 11. Гай коверт имеет рукоятку 12 с кнопкоц 13 управления.Гаиковерт работает с ующцм об.разом. При нажатии на кнопку 13, располоЗО жснную на рукоятке 12 гайковерта, происзедактор Е,...

Номер патента: 854703

Опубликовано: 15.08.1981

Авторы: Зинченко, Мусакевич

МПК: B25B 21/00

Метки: гайковерт

...с упругим элементом.На Фиг. 1 изображен гайковерт, общий вид; на фиг. 2 - вид А на Фиг. 1; 10на фиг. 3 - узел 1 на Фиг. 1 (регулятор давления жидкости, разрез).Гайковерт состоит из корпуса 1,в котором расположены привод 2, предельный механизм в виде дисковой гидромуЖты 3 регулируемого предельногомомента, шпиндель 4 с рабочим наконечником 5 и подвижный кронштейн 6, в продольном пазу 7 которого закрепленаприпомощи крепежного элемента 8 втулка 9, соцержащая подпружиненную оправку 1 О с накидной головкой 11. Кронштейн 6 крепи гся в корпусе 1 при помощи захватов 12 и крепежных элементов 13. Шпиндель 4 с рабочим наконечником 5 связан через дисковую гидромуФту 3 с валом 14 привода 2. Дисковая гидромуФта 3 снабжена манометром 15 и...

Номер патента: 854704

Опубликовано: 15.08.1981

Автор: Хамитов

МПК: B25B 25/00

Метки: инструмент, натягивания, проволоки, скручивания

...и жестко закрепленных на корпусе штырей, с которыми взаимодействует эксцентриковая вилка.На чертеже изображен инструмент с .частичным вырезом, общий вид.Инструмент для скручивания и натяжения проволоки состоит из корпуса 1, через который проходит ходовой винт 2, На корпусе 1 имеется узел, состоящий иэ усеченного конуса 3, соосно установленной конусу 3 втулки 4 с отверс; тиями 5 для прохода проволоки. Послед,втулке 4 и взаимодействующей со штырями 10, жестко закрепленными на корпусе 1.В верхней части корпуса 1 установлен механизм передачи вращения зажимному элементу, состоящий иэ подвиж ной полумуфты 11, пружины 12 и неподвижной полумуфты 13, Ходовой винтс одной стороны имеет ограничительную шайбу 14 и гайку 15, а с другойстороны...

Номер патента: 856782

Опубликовано: 23.08.1981

Авторы: Гайдуков, Лаврентьев, Левтов

МПК: B25B 23/142

Метки: гаечный, ключ, крутящим, моментом, регулируемым

...в резьбовом отверстии рычага, гаечной головкой 6 и упором 7, ведущее звено 8 с расположенным симметрично оси роликом 9, который с помощью пружины 10 поджат к упору 7 рабочего звена 3, и рукоятку 11. Ключ снабжен вторым упором 12, рычаг 4 выполнен с осевой продольной прорезью 13. Симметрично друг другу относительно прорези 13 рычага 4 установлены упоры 7 и 12, контактирующие с роликом 9 ведущего звена 8, а части разреза рычага 4 стянуты между сооой регулировочным элементом 5. Ключ работает следующим образом.Гаечная головка 6 устанавливается на резьбовое соединение, фиксируя относительно него рабочее звено 3. При приложении усилия к рукоятке 11 корпус 1 вместе с ведущим звеном 8 стремится повернуться на штифте 2 относительно...

Номер патента: 856783

Опубликовано: 23.08.1981

Автор: Сафонов

МПК: B25B 27/00

Метки: набивки, сальников

...прорезь для сальникового шнура, снабжено втулкой, установленной на корпусе с возможностью осевого перемещения и имеющей входящий в продольную прорезь нож, высота которого не превышает толщину стен 3 8567кового шнура 4, На корпусе 1 свободно расположена втулка 5 с ножом 6,который расположен в прорези 3,Устройство работает следующим образом.5В исходном положении устройствоустанавливают концом с прорезью 3в зазор для размещения сальника, образованный между трубой 7 и трубнойдоской 8. Далее при помощи ручки 2 1 Оустройство вращают по часовой стрелке, при этом прикладывают небольшоеосевбе усилие. После навивки в зазор нескольких витков перемещают втулку 5 с ножом 6 в сторону трубной доски 8, при этом нож 6 скользит в прорези 3 корпуса 1....

Номер патента: 856784

Опубликовано: 23.08.1981

Автор: Гетманский

МПК: B25B 27/02

Метки: винтовой, съемник

...опорным рычагом и модействующим с ним регулируемым у ром, при этом захват и опорный рычаг закреплены на корпусе шарнирно,На фиг. 1 изображен винтовой съемник, общий.вид; на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 - сечение Б-Б на фиг. 1.Винтовой съемник содержит корпусс силовым винтом 2 и захватом 3, смещенным относительно силового винта, Съемник также снабжен закрепленными на корпусе опорным рычагом 4 и взаимодействующим с ним регулируемым упором 5. Захват 3 и опорный рычаг 4 закреплены на корпусе 1 шарнирно,Работа винтового съемника осуществляется следующим образом.Захват 3, предварительно снятый со съемника, подводят под демонтируемую деталь сопряженного узла 1 показан пунктиром) н закрепляют на корпусе 1. Силовой винт 2 упирают в...

Номер патента: 859138

Опубликовано: 30.08.1981

Авторы: Константинов, Лаврушин, Новиков

МПК: B25B 13/06

Метки: ключ, торцовый

...На фиг.1 изображен ключ, общий вид; на фиг.2 - то же, вид сбоку; на фиг.З - то же, в рабочем положении.Торцовый ключ содержит корпус 1 с рукояткой 2 и шарнирно закрепленный на нем рычаг 3 с рабочей головкой 4. Рукоятка 2 выполнена полой с двумя диаметрально расположенными окнами 5, в которых установлен поперечный стержень б. Внутри рукоятки 2 расположена подпружиненная тяга 7 и серьга 8, которая одним концом шарнирно соединена с тягой 7, а другим - с рычагом 3, несущим сменную рабочую головку 4.Торцовый ключ работает следующим образом.филиал ППП "Патент" При приложении усилия, направленного вдоль оси рукоятки 2, на стер-, жень б происходит перемещение тяги 7 в рукоятке 2 Перемещаясь, тяга 7 через серьгу 8 воздействует,на рычаг 3 и...

Номер патента: 859139

Опубликовано: 30.08.1981

Авторы: Устинов, Чаннов, Щукин

МПК: B25B 21/00

Метки: гайковерт, многошпиндельный

...на гайки (не показаны) резьбового соединения и включают двигатель 1. После включения двигателя 1 вращение с центральной шестерни 8 передается ведомым шестерням 7 шпинделей 2 и за счет остаточного момента (45 от номинального момента, передаваемого муфтой) в электромагнитных муфтах б вращения передаются через планетарные редукторы 10 шпинделей 2 на гаечные головки 4, при этом происходит свободное. навинчивание гаек всеми шпинделями. После соприкосновения торцов гаек с опорной поверхностью детали собираемого узла все шпинделя останавливаются, так как моменты на шпинделях 60 становятся больше остаточных моментов соответствующих электромагнитных муфт б и последние начинают работать в режиме проскальзывания, После остановки...

Номер патента: 859140

Опубликовано: 30.08.1981

Автор: Мартинович

МПК: B25B 21/00

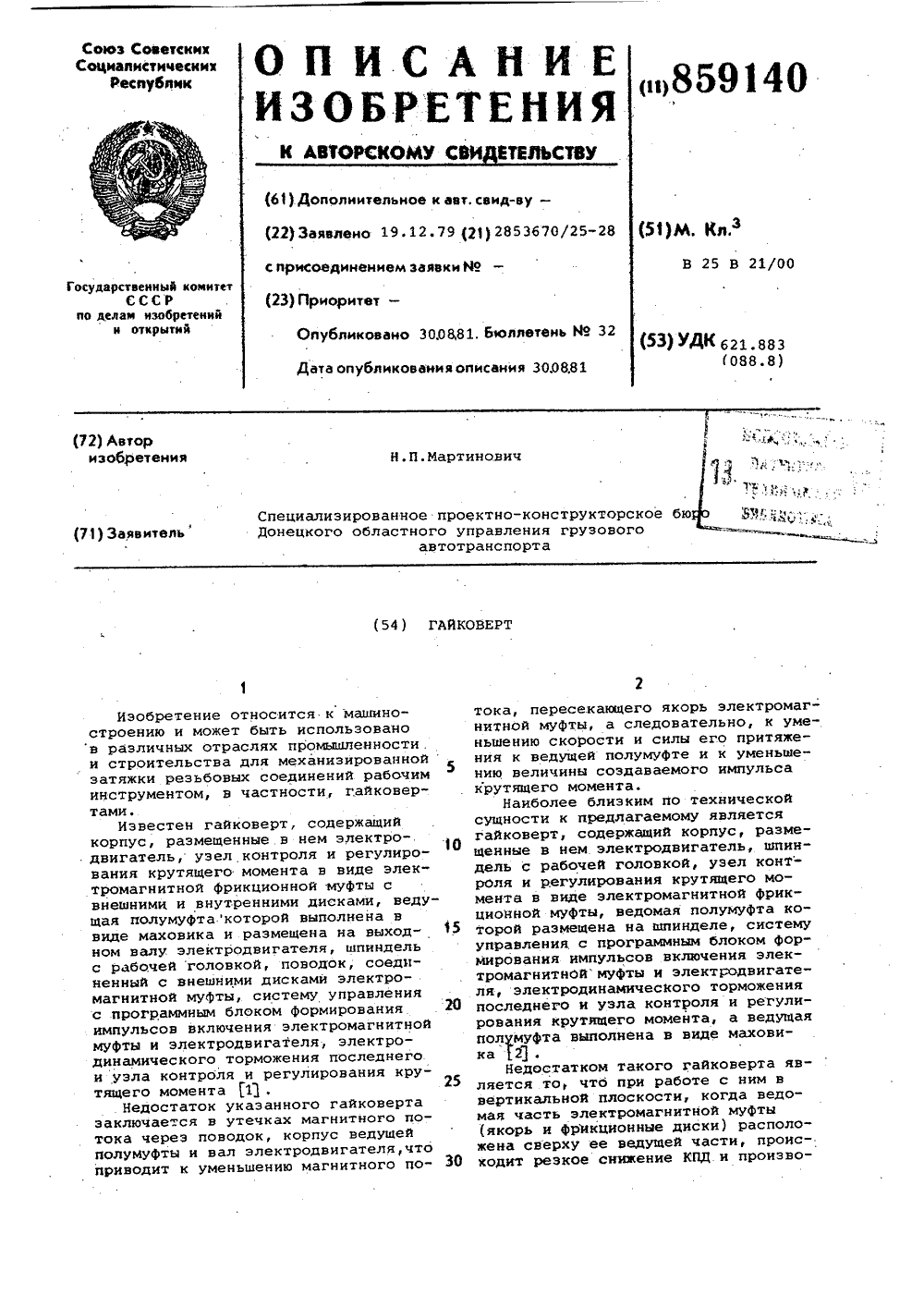

Метки: гайковерт

...узел питания 12электродвигателя 5, узел 13 питания 55катушки возбуждения электромагнитной Фрикцноиной муфты 2, выполняющей Функцию узла контроля и регулирования крутящего момента, блок 14размагничивания. электромагнитной щмуфты 2 и программный блок 15 формирования программы импульсов включения электродвигателя 5, электромагнитной муфты 2, их торможения и регулирования крутящего момента. 65 Гайковерт работает по программеимпульсного включения электродвигателя 5 и электромагнитной муфты 2,(Фиг.З) где Т 1 " время включенногосостояния электродвигателя 5Т 21время включенного состояния муфты 2ТЗ - время размагничивания муфты 2и возвращения ее Фрикционных дисковв исходное (отключенное) положениеперед очередным включением...

Номер патента: 859141

Опубликовано: 30.08.1981

Автор: Андреев

МПК: B25B 21/00

Метки: винтов, завинчивания, шурупов

...винтовой канавки шпинделяУстройство для эавинчивания винтов и шурупов состоит из корпуса 1,который закреплен на штанге 2. шпин деля 3 с рабочим наконечником 4,пневмоцилйндра 5 осевой подачи шпинделя 3, пневмодвигателя 6,редуктора7 и пары конических шестерен 8 и 9.Верхняя цапфа шпинделя 3 установлена 20 в подшипниковом узле шток-поршня 10.Шпиндель 3 имеет возможность перемещаться вдоль оси конической ведомой шестерни 8 и одновременно вращатьоя. Зацепление между шпинделем3 и коничеекой ведомой шестерней 8осуществляется шпонкой 11, жесткосоедяненной с шестерней 8. Шпоночныйпаэ 12 шпинделя 3 имеет винтовую канавку 13 (фиг.2). В процессе осево- ЭО го перемещения шпинделя 3 шпонка 11859141 Формула изобретения ИПИ Заказ 7427/2аж 1090 Подписное...

Номер патента: 859142

Опубликовано: 30.08.1981

Автор: Саврасов

МПК: B25B 21/02

Метки: гайковертов, механизм, ударно-импульсный

...10, периодически взаимодействуюшим с отверстиями 7 наковальни 4и пластинчатой пружиной 11, котораяодним концом жестко соединена с корпусом 1, а другим - с ударником 8 спомощью стойки 12. Кроме того, корпус 1 снабжен установленными на осях.13, закрепленных на корпусе 1 с помощью гаек, поводками 14 в виде вилки, взаимодействующими одними концами с пальцами 15, закрепленными на ударник 8, а другими - с торцовойповерхностью муфты 3, которой снабжен приводной вал 2. Муфта 3 выполнена в виде двух параллельных дисков16 с пазами 17, связанных между собой осями.18, на которых установленыФасонные кулачки 19, снабженныештифтами 20 и уступами 21. Штифты 20взаимодействуют с пазами 17 дисков16 муфты 3 при установке Фасонныхкулачков 19 в рабочее...

Номер патента: 861053

Опубликовано: 07.09.1981

Авторы: Баронина, Золотов

МПК: B25B 1/06

Метки: самоцентрирующие, тиски

...одного из ползунов и механизм синхронизации 1.Недостатком данного устройства является наличие постоянной кинематической связи между ползунами с губками посредствоммеханизма синхронизации и штока-рейки,закрепленной на одном из ползунов.Цель изобретения - автоматизация съема обработанной детали при сохранениисамоцентрирования.Для достижения этой цели в самоцентрирующих тисках корпус выполнен с наклонным окном для автоматического транспортирования детали и с отверстием, ось которого параллельна оси ползунов, а тискиснабжены толкателем, размещенным в отверстии корпуса, подпружиненным относительно неприводного ползуна и связаннымс последним механизмом синхронизации, априводной ползун периодически взаимодействует через регулируемый упор с...

Номер патента: 861054

Опубликовано: 07.09.1981

Автор: Мартинович

МПК: B25B 21/00

Метки: гайковерт

...которого установлены якорь 12 и внутренние фрикционные диски 13, выполняющие функцию ведомой полумуфты электромагнитной муфты 2.Гайковерт содержит также систему управления (на чертеже не показана), связанную с электродвигателем 7 и электромагнитной фрикционной муфтой 2,Гайковерт работает следующим образом,Системой управления включается электродвигатель 7 и вместе со втулкой 8, корпусом ведущей полумуфты 3, поводком 4 и внешними фрикционными дисками 5 электромагнитной муфты 2 разгоняется до своей номинальной скорости, накапливая кинетическую энергию. При достижении номинальной скорости электродвигателем 7 системой управления он отключается от питающей сети, и кратковременно подаетсянапряжение на катушку возбуждения электромагнитной муфты...

Номер патента: 861055

Опубликовано: 07.09.1981

Авторы: Догилев, Липенко

МПК: B25B 21/00

Метки: резьбовых, сборки

...8 трубы 7 соответствует внутренней поверхности 9 чашкообразной гайки 10 патрона лампы накаливания (на чертеже не показана), а труба 7 имеет окно 11 для прохода вворачиваемого ниппеля 12 и установлена в корпусе 1 с возможностью возвратно-поступательного перемещения вдоль своей оси. Внутри трубы 7 размещен подпружиненный в осевом направлении стержень 13, выполненный с последовательно расположенными наконечником 14 с заходным скосом, диаметр которого меньше внутреннего диаметра ниппеля 12, и конической поверхностью 15, имеющей зубчатую нарезку для захвата ниппеля 12. Труба 7 и стержень 13 связаны между собой посредством пружины 16, обеспечивающей смягчение ударов в момент контактирования элементов устройства при сближении с резьбовыми...

Номер патента: 861056

Опубликовано: 07.09.1981

Авторы: Филоненко, Юдин

МПК: B25B 27/02

Метки: валов, съемник

...1, на корпусе которого закреплен цилиндрический упор 2. На упоре 2 установлен с возможностью вращения фланец 3, в котором имеются управляющие канавки 4. Упор 2 имеет радиальные пазы 5, в которых установлены кулачки 6, имеющие пальцы 7, а пальцы 7 вставлены в канавки 4 фланца 3, снабженного ручкой 8 поворота. Шток 9 силового цилиндра 1 снабжен шарнирно укрепленным резьбовым захватом вала, выполненным в виде разрезной втулки 10 с внутренней резьбой и коиусной наружной поверхностью, по которой перемещается кольцо-фиксатор 11.Сьемник работает следующим образом.Опускают захват иа резьбовой конец выирсссовываемого вала (на чертеже ие показан), кольцо-фиксатор 11 смещают вверх, а разрезная втулка 10 навертывается на резьбу вала и...

Номер патента: 861057

Опубликовано: 07.09.1981

Авторы: Арбатский, Шмаков

МПК: B25B 27/02

Метки: механический, съемник

...траверсой 1 и упорным винтом 3 установлена промежуточная втулка 4 с наружной и внутренней резьбами, причем шаг наружной резьбы меньше шага внутренней резьбы. Промежуточная втулка 30 4 снабжена фланцем 5 со сквозными от 861057верстиями 6. На конце упорного винта 3,имеющем квадратное сечение, установленс возможностью осевого перемещения приводной элемент, выполненный в виде обращенного своей полостью к траверсе стакана 7 с расположенными на торцовой поверхности его штифтамй 8. В траверсе параллельно оси резьбового отверстия выполнено гладкое отверстие 9, в котором установлен подпружиненный фиксатор 10, входящий в одно из отверстий. 6,Съемник работает следующим образом.Захваты 2 заводят за снимаемую деталь11 и вращают упорный винт 3 через...

Номер патента: 863318

Опубликовано: 15.09.1981

Автор: Смолинов

МПК: B25B 1/06

Метки: самоцентрирующие, тиски

...самоцентрирую щие тиски, общий вид; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - вид Б нв фигДСвмоцентрирующие тиски содержат корпус 1, направляющую из двух параллельных частей 2 и 3, на которые установлены ползуны 4 и 5 с губками 6 и 7, ползун 4 жестко связан со штоком 8, а плзун 5 - с щтиндром 9 силового привода 10, ползувы 4 и 5 связаны мея ду собой кинематически посредством зубчатого колеса 11, имеющего два зубча-,тых сектора (не показаны) для синхронного перемещения ползунов 4 и 5. Зубчатое колесо 11 установлено на оси 12,закрепленной в корпусе 1, и входит в зацепление одновременно с зубчатой рейкой13, жестко закрепленной на полэуне 4,и с зубчатой рейкой 14, жестко закреплен:ной на полэуне 5,Винт 15 служит для регулировки хода...

Номер патента: 863319

Опубликовано: 15.09.1981

Авторы: Гускин, Сергеев

МПК: B25B 7/20

Метки: гидравлическим, прессом, ручным, электрофицированным

...стороны от проточ 30 ки 17 в корпусе 18 клапана 14 выполнены дополнительные кольцевые проточки 19 и 20, соединенные каналом 21 с баком 11. В корпусе 18 клапана 11 концентрично размещен полый стержень 22, подпружиненный пружиной 23 и снабжен- ный наружной кольцевой проточкой 24. Один конец стержня 22 выходит в поршн вую полость 8 и взаимодействует с поршнем 2 в его крайнем положении. Штифт 25 удерживает стержень 22 от выпадовдо ния. Золотник 13 соединен с поршневой полостью 8 и баком 11 каналами . 26 и 27, Пружина 28 предназначена для возврата золотника 13 в исходное поло жение.Устройство работае т следующим обра - зом еНаконечник со вставленным в него кабелем укладывают на матрицу 6, включа. ют электродвигатель. Нагнетающий плун жер 9...

Номер патента: 863320

Опубликовано: 15.09.1981

Автор: Морозков

МПК: B25B 13/48

Метки: гидравличский, динамометрический, ключ

...узел 8, емкость 9 для жидкости и систему подвода жидкости к отсчетному узлу 8, а также упругий элемент 10, регулировочную гайку 11, кнопку 12 и обратный клапан 13 с элементом управления. Система подвода жидкости выпол 30 нена в виде капиллярных каналов 14 и 15 в капиллярном канале 14 расположен обратный клапан 13, емкость 9, для жидкости выполнена упругой, закреплена ла отсчетном узле 8 и оперта на 35 регулировочную гайку 11, которы размещена на резьбовой части 2 стержня 1, а упругий элемент 10 установлен между сланцем 3 и отсчетным узлом 8. На упругий элемент 10 установлен переход 40 ник 16, на котором размещен отсчетный узел 8 и установлена емкость 9 с жидкостью, Между хвостовиком - втулкой 6 и переходником 16 установлен упорный...

Номер патента: 863321

Опубликовано: 15.09.1981

Авторы: Нейман, Силинская, Хисматулин, Якуп

МПК: B25B 21/00

Метки: затяжки, крепежных, шпилек

...формы цилиндр 15, имеющий внутреннюю резьбу под крепежную шпильку. На цилиндрической части захвата, между проушиной 13 и выступом 14, размещена рамка 16, охватывающая выступ цилиндра 15 в момент затяжки крепежной шпильки 4, и таким образом предотвращающая взаимное смещение элементоз захвата 3 . Рамка 16 имеет тягу 17 с рукояткой 18, Пружина 19 сжатия через тягу 17 удерживает рамку 16 на выступе 14 цилиндра 15, опираясь при этом на корпус 20 кожуха, снабженный окнами 21. Внутри захвата 3 расположена пружина 22, На шпильку 4 навернута гайка 23 до упора во фланец 24.Гщравлическое устройство работает следующим образом.В исходном состоянии пружина 19 сжата рамка 16 находится между выступом 14 и проушиной 13, элементы захвата 3 и...

Номер патента: 863322

Опубликовано: 15.09.1981

Автор: Тимченко

МПК: B25B 21/02

Метки: автомобиля, гаек, гайковерт, колесных

...конического ролика 19, подвижно установленного на наружных шлицах шпинделя 3 иподпружиненного пружиной 20, и ведомогоступенчатого ролика 21, меньшая ступенькоторого предназначена для взаимодействия с ведущим роликом 19, а большаяс колесом 22 автомобиля, Устройствосодержит кронштейн 23 с отверстием 24,ось которого параллельна шпинделю 3,опору 25, на которой смонтирован ведомый ступенчатый ролик 21, которая всвою очередь зафиксирована с помоцьюстопорного винта 26 на штанге 27 механизма переключения для работы гайковер.тав двух вариантах: при отворачивании гаек передних и задних колес. Наштанге 27 с помощьк стопорного винта,28 укреплена вилка 29, взаимодействующая с ведущим роликом 19. Сама штанга 27 установлена в направляющую втулку 30...

Номер патента: 863323

Опубликовано: 15.09.1981

Авторы: Айзуппе, Оруджев, Павлова, Сечкин, Суюндуков

МПК: B25B 23/14

Метки: ключ, свинчивания, труб

...с помощью натяж ного троса 7, 11 ри перемещении плеча 4 рычага 3 угол между плечом 4 и тросом 7 изменяется в пределах + 45 . Сила, действующая на трос, передается плечу 4 рычага 3 через направляющий механизм 6 и преобразователь 8 усилий, . при этом она раскладывается на две составляющие: силу, действующую на корпус 10, направляющего механизма 6, и силу, действующую вдоль штока 9, ось которого перпендикулярна рычагу 3 Последняя пропорциональна моменту затяжки и передается на рычаг 3 через 30 35 КЗпоч монтируется на трубе 1 с по - мопюью захвата 2, на который через рычаг 3 с плечом 4 усилие Р передается на свинчиваемую трубу 1. На конце плеча 4 закреплен моментомер 5, имеюший направляюший механизм 6, связанный с натяжным тросом 7, и...

Номер патента: 863324

Опубликовано: 15.09.1981

Авторы: Альтман, Гиржель, Марков

МПК: B25B 27/00

Метки: деформирования, инструмент, крепежного, посредством, скобообразного, соединения, элемента

...крепежного элемента.Инструмент состоит из втулки 1 сконусом 2, по образующей которого расположены продольные направляющие 3в вИде прорезей. Во втулку 1 вставленшток 4 с резьбой на одном конце и поперечной прорезью 5 на опорной частищтока. На шток 4 навинчена сиианнаясо втулкой 1 с воэможностью раздельного вращения гайка 6 с головкой дляприсоединения привода (не показан),Инструмен работает следующим образом,В крепежный элемент 7 скобообразной формы, приваренный к одной из собираемых деталей 8, вставляют конус 2.Конус 2 вставляют в крепежный элемент следующим образом. Вначалевторую собираемую деталь-плиту 9 защиты сдвигают в направлении, перпендикулярном плоскости крепежного элементе7, затем в образовавш ееся пространствомежду крепежным...

Номер патента: 233551

Опубликовано: 15.09.1981

Авторы: Бутягин, Слуцкер

МПК: B25B 21/02

Метки: гайковерт, муфтой, реверсивный, ударно-импульсной

...параллельно и симметрич-.но по отношению к шпинделю 5, В обойме 6 смонтированы втулки 7 и 8, центрирующне ударно-импульсную муфту относительно оси привода 1, Кулачки 2и 3 снабжены выступами 9 и 1 О длянанесения симметричных импульсныхкрутящих ударов по соответственнодвум призматическим выступам 11 и 12шпинделя 5. Кулачки 2 и 3 выполнены в15виде колец, охватывающих шпиндель,что повышает динамический крутящиймомент. Кроме того, кулачок 2 образо"ван двумя отстоящими друг от другакольцами (П-образной форма) и охва 20тывает кулачок 3, расположенный межтду этими кольцами,Гайковерт работает следующим об"разом,233551 При вращении механизма по направлению стрелки В кулачок 2 выступом 9 и кулачок 3 выступом 1 О одновременно ударяют по выступам...

Номер патента: 867630

Опубликовано: 30.09.1981

Авторы: Балаганин, Клыков, Соколов, Теремков

МПК: B25B 13/48

Метки: гаек, местах, отвинчивания, труднодоступных

...шестигранный элемент 11 привода, насажденный на валик 12, имеющийгнездо 13 дл подключения привода (непоказан).Валик 12 установлен с возможностьюперемещения в пазу 14 корпуса 1 и в пазу 15 крышки 16, Устройство для регулирования натяжения разъемной рабочейцепи 4 включает О -образную скобу 17,имеющую отверстие, через которое про -пущен валик 12. Для перемешенияМ- образной скобы 17 относительнокорпуса 1 служит винт 18, на одном конце которого имеется ручка, 19, а второйконец упирается в 1 корпус 1, Приспособление подводят к отвинчиваемой гайке 20.Каждое третье звено разъемной рабочейцепи 4 выполнено разъемным, На одномзвене 21 запрессована шпилька 22, закоторую зацепляется крючком 23 второезвено цепи,Приспособление для отвинчивания гаекв...

Номер патента: 867631

Опубликовано: 30.09.1981

Автор: Антонов

МПК: B25B 21/00

Метки: резьбового, сборки, соединения

...выполняют из ферромагнитногоматериала и помешают во вращающееся магнитное поле которое создают с помощью полюсов подковооб разных постоянного магнита или электромагнита.Снос ьбового соединения осушестГайку867 631 Составитель М. ЛихачевТехред Ж. Кастелевич Корректор У. Пономаренко Редактор Е, Папп Заказ 8183/15Тираж 1093 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская набд. 4/5филиал ППП "Патент, г. Ужгород, ул. Проектная, 4 свободно вращаться, а центр гайки находнлся бы на оси его вращения. Ось вращения проходит через середину расстояния между полюсами и через нейтральную область подковообразного магнита (электромагн ита). Затем магнит (электромагнит) приводят во вращение с...
