B25B — Инструменты для закрепления, соединения, разъединения или поддерживания, не отнесенные к другим классам и подклассам

Номер патента: 1489975

Опубликовано: 30.06.1989

Авторы: Бейрак, Давыгора, Охрименко

МПК: B25B 13/44, B25B 23/08

Метки: инструменту, монтажному, насадка

...29, охватывающие гильзу 28 и подпружиненные относительно кожуха 27 пружиной 30, кольцо 31 10 и соединенную с последним и корпусом 1 обойму 32 с продольным пазом 33, и закрепленный в гильзе 28 штифт 34, конец которого размещен в продольном пазу 33 обоймы 32, 15Насадка к монтажному инструменту работает следующим образом. Первоначально насадка настраиьается на необходимый типоразмер, для этого перемещают гильзу 8 в сторону 20 кожуха 27 и переводят отвертку 19 в крайнее нижнее положение, При этом, собачка 16 выходит из паза 10 обоймы 8 и фиксируется в таком положении, так как возврату в паз 10 обоймы 8 25 препятствует цилиндрическая поверхность стержня отвертки 19. Затем стопор 20 выводят из дугового паза б корпуса 1 и обойму 8 вращают в...

Номер патента: 1489976

Опубликовано: 30.06.1989

Автор: Фомин

МПК: B25B 27/10

Метки: патрубка, снятия, шланга

...выпрессовывающем элементе 5 выполнены выступы 6. На крон-.штейнах 4 упора 1 с помощью шарнира 257 закреплен двуплечий рычаг 8, одноплечо которого выполнено в виде вилки 9 с продольными пазами 10 для размещения в них выступов 6, другоеплечо - в виде рукоятки 11.Устройство работает следующимобразом.Для снятия шланга с патрубка,жестко закрепленного на изделии (агрегате, узле-машине) (на чертежах необозначены), устанавливают плоскийупор 1 и вильчатый выпрессовывающийэлемент 5 на патрубок таким образом,764чтобы плоский упор 1 своей опорной 1 поверхностью упирайся об изделие 5, а вильчатый выпрессовыващций элемент 5 - о торцовую поверхность шланга, Придерживая одной рукой .плоский упор 1 и вильчатый выпрессовывающий элемент 5 на патрубке,...

Номер патента: 1489977

Опубликовано: 30.06.1989

Автор: Федунов

МПК: B23P 19/08, B25B 27/28

Метки: загибки, инструмент, ручной, стопорных, шайб

...корпусе 7 установлены захваты 8 и 9 с губками, образующими зев 10, Гибкий полый вал 11 одним концом закреплен на захвате 9, а другим установлен во втулке 6, а внутри 25 вала 11 расположен трос 12, закрепленный соответственно на захвате 8 и оси 1.Захваты 8 и 9 подпружинены относительно друг друга в направлении . 30 раскрытия зева 10, а захват 8 связан с трубчатым корпусом 7 винтом 13.Рукоятки 2 и 3 соединены упругой :связью 14.Во втулке 6 может быть выполнен сквозной перпендикулярный оси паз 15, а на конце 16 гибкого вала 11 может быть нарезана резьба под регулировочную гайку 17, расположенную в пазу 15,Захваты 8 и 9 зевом 10 устанавливают на гайку 18 с шайбой 19, Сжимают рукоятки 2 и 3, при этом вытягивается трос 12, который перемещает...

Номер патента: 1493450

Опубликовано: 15.07.1989

Авторы: Гутманис, Кронберг, Цыганков

МПК: B25B 3/00

Метки: зажимное, констант

...момент торможения кулачка 25 и улучшает надежность работы устройства, Угол поворота кулачка 25 и рычагов 2 и 3 устройства зависит от диаметра изделия 43.Далее поворачивается рукоятка 13 и, соответственно, перемещается толкатель 14 в прорези 32, который вхо" дит во взаимодействие с выступом 21 пластины 19, и, поворачивая послед" нюю, выпрямляет наклонные пальцы 22 и выдвигает подпятник 7 из полости 29, В результате осуществляется окончательный силовой зажим издедия 43 и рукоятка 13 Фиксируется в конечном положении фиксатором 15.Освобождение иэделия 43 происходит в обратной последовательности. При повороте рукоятки 13 в противоположном направлении под действием пружины 27 происходит возвращение пластины 19 в положение предварительного...

Номер патента: 1493451

Опубликовано: 15.07.1989

Автор: Устинов

МПК: B25B 21/00

Метки: гайковертом, электрическим

...при реверсе шпинделя 6 опережают их. С выхода первого бесконтактного элемента 33 импульсы поступают на вход первого формирователя 26 импульсов, из заднего фронта которых формируется короткий импульс, устанавливающий триггер 24 в единичное состояние.С выхода второго бесконтактного элемента 34 импульсы поступают на вход второго формирователя 27 импульсов, из заднего фронта которых формируется короткий импульс, возвращающий триггер 24 в нулевое исходное состояние. С выхода триггера 24 импульсы поступают на 0-вход триггера 28, на тактирующий вход которого одновременно поступают импульсы с выхода первого элемента 33.Так как триггер 28 тактируется передним фронтом, импульсов элемента 33, то на выходе триггера 28 появляется напряжение...

Номер патента: 1493452

Опубликовано: 15.07.1989

Автор: Ланщиков

МПК: B25B 21/00, G01L 5/24

Метки: контрольно-тарировочный, стенд

...протарированы в единицах силы), В отверстие стакана 29 устанавливают хвостовик ЗО динамометрического клю" ча или рабочей головки гайковерта (в зависимости от режима рабочего стенда), включают питание мостовых схем тензодатчиков и тахометра.Стенд может работать в двух режимах.1, Режим испытаний резьбовых соединений (статический). 10 15 20 25 30 40 45 50 55 От динамометрического ключа крутящий момент через стакан 29, накидкой ключ 31 передается на испытываемый болт 5 и расходуется на преодоление моментов сопротивления в резьбовой части болта 5 и гайки 6, а также на торце под головкой испытываемого болта 5 и сменной втулкой 19.Момент на торце (И ) испытываемого болта 5 возникает от взаимодействия опорной головки последнего исменной...

Номер патента: 1493453

Опубликовано: 15.07.1989

Авторы: Грунин, Семенов

МПК: B25B 23/14

Метки: динамометрический, ключ

...прикладыва т к рукоятке 2, при этом происходит п ворот корпуса 1 относительно диска 5 хвостовика 4 и закручивание средней части стержней 7. Угол лов рота фиксируется индикатором 3. Вел чину передаваемого ключом крутящего момента можно регулировать числом стержней 7 и их геометрией..3 - узелрез Б-Б ю одержи о репленный стовик 4авномерно зы 6, торстержни 7, еплены на 9, а коньных паОСУДАРСТЕККЫй КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(57) Изобретение оинструменту для засоединений с требу етение относится к Рунту для сборки реэьбос требуемым моментом,амометрическим ключаиспользовано в раэли за счет повышения уторсиона.На фиг.1 изображен дикий ключ, общий вид;,нарез А-А на фиг.1; на фигна фиг.2; на фиг,4 - разна...

Номер патента: 1493454

Опубликовано: 15.07.1989

Авторы: Губенко, Моисеев, Сибогатов, Тарадай

МПК: B25B 23/14, G01L 5/24

Метки: затяжки, резьбовых, соединений

...момента на гайке с моментом М, При достижении текущим моментом значения М микропроцессор 2 Фиксирует этот момент, присвоив ему индексФ(М, = М ),. и соответствующий емуугоп поворота гайки ( Ч 1). далее с интервалами, равньп 5 и д, запоминаются еще несколько например, четыре) значений моментов и соответствуюп;их им углов поворота гайки М и 41 цМ 1 г и Ч+г 1 М 1+з и Ю 15 Ъ ф 1 ф 4 ЧФ 4 фТеоретически отношение приращения угла поворота гайки к приращению момента на гайке на участке прямо пропорциональной зависимости М = = Г(Ц 1) должно оставаться постоянным, Практически в результате колебанийзначений коэффициентов трения в процессе затяжки на линейную часть зависимости М = Г(Ц 5) накладываются11 11помехи , т.е. эти отношения длякаждого...

Номер патента: 1493455

Опубликовано: 15.07.1989

Авторы: Машовец, Сафонов, Сидоренко, Чернород

МПК: B25B 21/00, B25B 23/14

Метки: агрегат, затяжки, крупных, резьбовых, соединений

...отверстия 21, кпиновидные ролики 24 рля взаимодействия с боковыми поверхостями клиновидной проточки 22 центального зубчатого колеса 5, На бо,ковой поверхности платформы 4 диаметрально закреплены цапфы 25 с фланцами 26, имеющими равномерно расположенные по окружности отверстия 27, Цапфы 25 размещаются с возможностью поворота в опорах 28, закрепленных на стойках 2 и 3 и имеющих отверстия 29, параллельные их осир в каждом из которых размещен стопор 30, конец которого входит в соответствующее отверстие 27 фланца 26 и предназначен для фиксации поворотной платформы 4 относительно рамы 1. На стойке 3 закреплен редукторный привод 31, выходной вал которого связан с одной иэ цапф 25. Агрегат работает следующим образом 5 10 15 20 25 30 35 40...

Номер патента: 1493456

Опубликовано: 15.07.1989

Авторы: Сидоров, Фичаркин

МПК: B25B 27/06, B25B 27/12

Метки: колец, подшипников, снятия, стопорных

...фиг.1 изображено приспособление, общий вид; на фиг.2 - то же,,вид сверху; на фиг 3 - вид А на, фиг.1Приспособление состоит из двухдвуплечих рычагов 1 и 2, соединенныхшарниром 3. Рычаг 1 выполнен в ви"де ручки 4 и установочного кольца5 с кольцевой проточкой 6, имеющейопорную поверхность 7 для снимаемогостопорного кольца 8. Рычаг 2 выполнен в виде ручки 9 и раэжимного эле мента в форме клина 10, причем клин10 в сечении диаметральной плоскостьюустановочного кольца выполнен дуго образным и ограничен дугами с радиусами из центра шарнира 3, Поверхностьпроточки 6 спрофилирована по линии,образованной наружной поверхностьюразжимного стопорного кольца 8, ислужит для ограничения максимальногоразмера кольца 8, вышедшего из зацепления с...

Номер патента: 1495108

Опубликовано: 23.07.1989

Автор: Кабиров

МПК: B25B 27/02

Метки: втулок, выпрессовки

...относительно зах. Последние подпружинены в ьном направлении кольцевой пру10, а на конусе 6 установлены ичители 11,л улярном оси втулки, На фиг, 1 изображено уст й вид; на фиг, 2 - сече иг 1; на фиг, 3 - элек Устройство для выпрессов ойствоие А-А тов общи на ф радиал1жиной о и и втулок и 2, трай гидроогр содержит корпус 1 с захватаверсу 3 и закрепленный на нцилиндр 4, шток 5 которотоматически связан с захватамимощью конуса 6. Устройствозакрепленными на корпусеназначенными для взаимоде тройство ает следующим обазом 2 с понабжено Траверса 3 устанавливается на корпусную деталь 12. Включается гидротилиндр 4, и шток 5 с закрепленным 1 и предйствия с ПРИКА рно ,Г, 21, ате ти к приспособлери выпрессовки метра.- повышение просчет снижения...

Номер патента: 1496998

Опубликовано: 30.07.1989

Автор: Довгалев

МПК: B25B 27/02

Метки: съемник

...направляющей 6, В прорезях 5 установлены на шарнирах 7 тяги 8 с профилированными зацепами 9 с нижними 10 и верхними 11 опорными 20 полками. Зацеп в плане выполнен в виде дуг, концентричных Фланцу 12 ступицы 13, установленной на валу 14.Съемник снабжен элементом Фиксации тяг, выполненным в виде установ ленной на ходовом винте 2 с возможностью поворота вокруг его оси скобы 15 с разнонаправленными концами и размещенными на последних Фиксаторами в виде подпружиненного пружиной 16 сто порного пальца 17 с крышкой 18.На цилиндрической направляющей 6 выполнены ограничители 19. 4Съемник работает следующим образом,В исходном положении скоба 15 находится в свободном состоянии, ходовой винт 2 вывернут в верхнее положе - ние, тяги 8...

Номер патента: 1498602

Опубликовано: 07.08.1989

Авторы: Мельник, Румянцев, Сависько, Труханов

МПК: B25B 13/06

Метки: инструмент, ручной

...заделан герметично в патроне 9,Капсула 6 может быть выполнена герметичной для обеспечения работы с ключом в пожаровзрывоопасной среде. В этом случае ее радиальные отверстия 7 герметично закрыты прозрач-, ными перегородками 16, Радиальные отверстия 5 рабочей головки 3 также могут быть закрыты прозрачными перегородками 17. Пля улучшения обзорав рукоятке 1 в зоне отверстий 5выполнены углубления 18,Ручной инструмент работает следующим образом,Выключателем 14 включают лампу 8накаливания, лучи света которойфосвещают объект 19 через световод 12,исключая рассеивание света, Послетого, как объект 19 совмещен с зевом4 рабочей головки 3, он утапливаеткапсулу 6, последняя перемещаетсявдоль оси рукоятки 1, и ее радиальныеотверстия 7 совмещаются с...

Номер патента: 1498603

Опубликовано: 07.08.1989

Автор: Давыдов

МПК: B25B 13/44

Метки: ключ, шпилек

...технологических возможностей эа счет использования его и для заворачиванияшпилек различных диаметров, 1 ОНа Фиг,1 изображен ключ для шпилек, продольный разрез; на Фиг.2 разрез А-А на Фиг.1,Ключ для шпилек содержит корпус 1с рукоятками 2, крышкой 3, на которой установлены резьбовой упор 4 иподпружиненный Фиксатор 5, например,штифтового типа, расположенный сооснос резьбовым упором 4. В корпус 1вставлена разрезная гайка 6, взаимодействующая с зажимными роликами 7,установленными в углублениях 8 в корпусе 1. В гайке б выполнены выемки 9по Форме роликов 7 и прорези 10 подфиксатор 5. 25Ключ для шпилек работает следующим образом.При заворачивании шпилек фиксатор5 устанавливают в положение, прикотором он удерживает разрезную гай;ку 6,...

Номер патента: 1498604

Опубликовано: 07.08.1989

Авторы: Гудялис, Контромавичус, Лившиц, Тамутис

МПК: B25B 21/00

Метки: гайковерт

...5 установлены штуцеры 23 и 24 для подачи слива рабочей жидкости.Гайковерт работает следующим образом.Гайковерт устанавливается головкой3 под ключ на гайку 12 затягиваемогоили демонтируемого резьбового соединения, Одновременно с этим гидроцилиндр 5 поворачивают относительнокорпуса 1 и рычага 2.так, чтобы штуцеры 23 и 24 вместе с закрепленнымина них шлангами (не показаны) непрепятствовали нормальной работе гайковерта и обеспечивали доступ к затягиваемому резьбовому соединению,В процессе поворота гидроцилиндра5 он поворачивается относительнопоршня и цапфы 15, которая жесткосоединена с проушиной 17 и вместес ней может поворачиваться тольковокруг оси 19, перпендикулярной осицапфы 15, 50Затем под давлением через штуцер23 подают рабочую...

Номер патента: 1498605

Опубликовано: 07.08.1989

Авторы: Губерт, Соболев

МПК: B25B 21/00

Метки: автомобилей, гаек, заворачивания, крепления, моста, отворачивания, переднего, рессор, стремянок

...Гагарина, 101 3Изобретение относится к гаражному оборудованию и может быть использовано для ремонта переднего моста автомобилей, а именно для снятия стремянок передних рессор путем отворачивания гаек стремя нок.Целью изобретения является снижение трудоемкости и улучшение условий эксплуатации путем свободного перемещения гайковерта в различных направлениях,На чертеже изображено устройство, продольный разрез,Устройство содержит корпус 1 с рукояткой 2, размещенный в нем гайковерт 3, включающий электрический двигатель 4, рабочую головку 5. Гайковерт 3 со стороны двигателя 4 установлен в хомуте б, который имеет стяжную гайку 7, а по диаметрально противоположным концам отверстия 8, в которых крепятся концы пружин 9, расположенных во втулках...

Номер патента: 1498606

Опубликовано: 07.08.1989

Авторы: Бойко, Брагинский, Миллер, Пасеков

МПК: B25B 21/02

Метки: гайковерт, пневматический, ударный

...переходит на работу в ударном режиме, при котором на шпиндель 7 передаются поступающие от ударного механизма 9 чередующиеся ударные импульсы. Происходит ударное завинчивание резьбового соединения.Когда скорость завинчивания падает, оператор поворачивает по часовой стрелке дополнительную рукоятку 1 О, которая через муфту 12 свободного хода передает на шпиндель 7 дополнительный статический момент, величина которого контролируется по индикатору 11. Одновременно при повороте дополнительной рукоятки 10 закрепленный на ней кулачок 17, воздействуя на шток 20, начинает перемещать управляющий золотник 19, который сжимает при этом пружину 18, а в момент достижения предельного момента затяжки соединяет камеру 15 управления отключающего золотника...

Номер патента: 1498607

Опубликовано: 07.08.1989

Автор: Шмаков

МПК: B25B 27/02

Метки: гидромеханический, съемник

...8, размещенными в осевых отверстиях гидроцилиндра на торце корпуса 5. На траверсе 2 закреплены кронштейны 9 с продольными пазами 10, в которых размещены проушины 11, установленные на корпусе 5 с пружинами 12 растяжения. Коаксиально силовому винту 1 установлен обращенный полостью к корпусу гидроцилиндра стакан 13. Последний охватывает гайку 7, ниже него размещена на винте 1 с возможностью регулирования осевого положения опора стакана в виде сепаратора 14 с шариками от упорного подшипника и дополнительной гайки 15. Последняя зафиксирована от поворота относительно винта 1 фиксатором 16, конец которого проходит в продольный паз 17 на винте 1,Съемник работает следующим образом.Захваты 4 заводят за снимаемую деталь и вращают винт 1,...

Номер патента: 1500469

Опубликовано: 15.08.1989

Авторы: Агеев, Воргунов

МПК: B25B 21/00

Метки: гайковерт

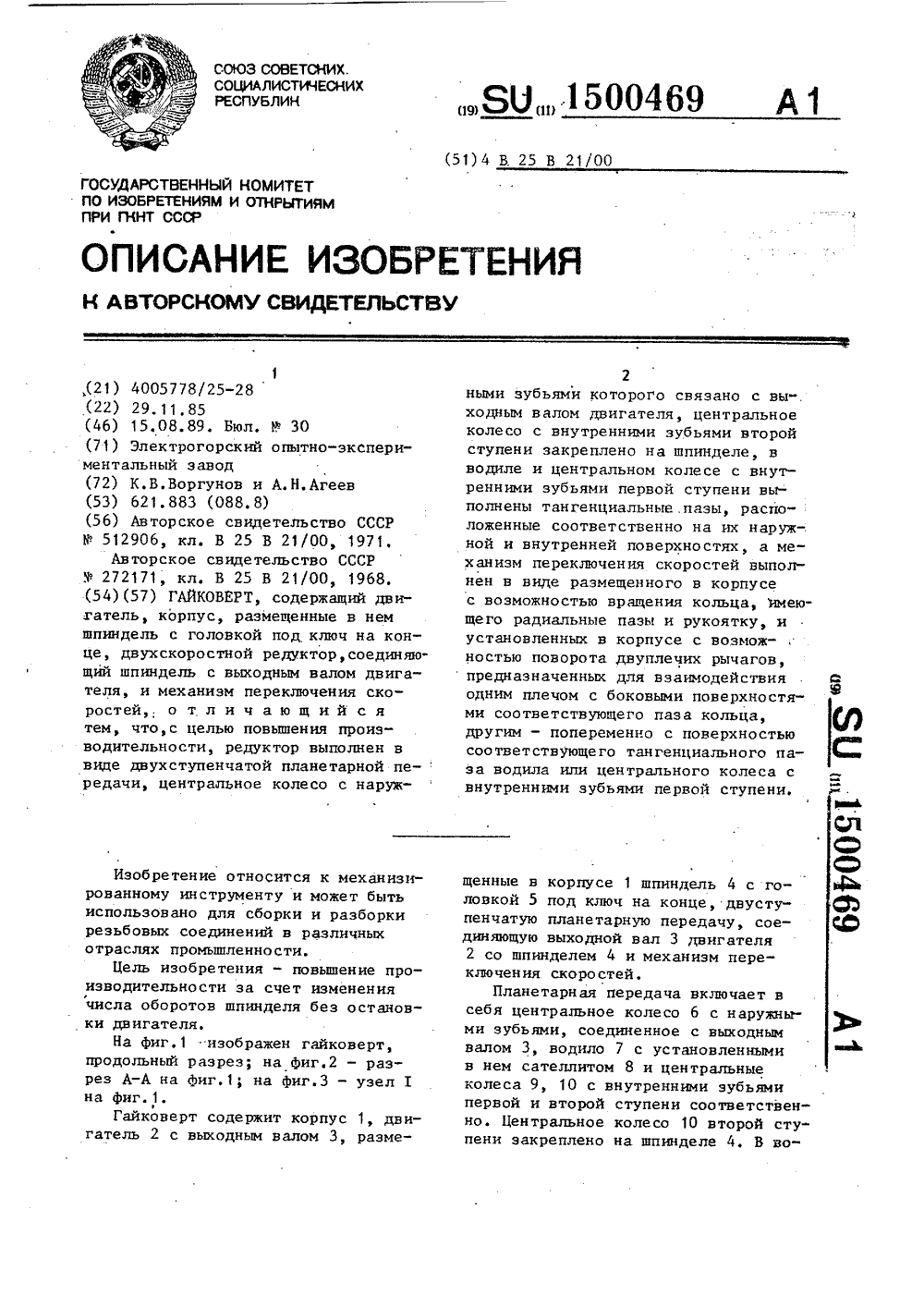

...ключ на конце, двуступенчатую планетарную передачу, соединяющую выходной вал 3 двигателя 2 со шпинделем 4 и механизм переключения скоростей.Планетарная передача включает в себя центральное колесо 6 с наружными зубьями, соединенное с выходным валом 3, водило 7 с установленными в нем сателлитом 8 и центральные колеса 9, 10 с внутренними зубьями первой и второй ступени соответст но. Центральное колесо 10 второй пени закреплено на шпинделе 4, В во 3 150046диле 7 и центральном колесе 9 с внутренними зубьями первой ступени выполнены тангенциальные пазы 11 и 12,расположенные соответственно на ихнаружной и внутренней поверхностях,Механизм переключения скоростейвыполнен в виде кольца 13, имеющегорадиальные пазы 14 и рукоятку 15, иустановленных...

Номер патента: 1504053

Опубликовано: 30.08.1989

Автор: Елиник

МПК: B23P 19/02, B25B 27/02

Метки: выпрессовки

...шарикоподшипника, напрессованного на нал вплотную к торцовой поверхности. Устройство содержит два захватных полукольца и замковое кольцо, обра. зонанное двумя кольцами с углублениями для полуколец на обращенных одна к другой поверхностях, связанных посредством крепежных элементов. Внутренние поверхности полуколец выполнены в виде торовых поверхностей. Собранное на выпрессовываемом кольце подшипника устройство устанавливают на опоре и, прикладывая усилие к валу, выпрессовывают его из кольца подшипника. 2 ил. элементами (не показаны), проходящими через цилиндрические буртики 13 и 4.Захватные полукольцаи 2 могут быть выполнены плоскими (фиг. 1) или в виде полустаканов (фиг. 2).Устройство работает следующим образом.Устанавливают на...

Номер патента: 1504081

Опубликовано: 30.08.1989

Авторы: Титов, Шишулин

МПК: B25B 13/06

Метки: инструмента, механизированного, насадка

...предназначенному для завинчивания и отвинчивания резьбовых соелинений, и может быть исполь зовано в любой отрасли промышленности при сборочно-монтажных работах. Цель изобретения - повышение падеж ности за счет возможности работы насадки с большим крутящим моментом.На фиг. 1 изображена насадка, общий вид; на фиг. 2 - пружинное полукольцо; на фиг. 3 - насадка в сборке; на фиг. 4 разрез А - А на фиг. 3. Насадка для механизированного инструмента выполнена в виде цилиндрическогокорпуса 1 с внутренним шестигранником 2под резьбовое соединение на одном конце,квадратом 3 для соединения со шпинделем 4 на другом и элементом фиксации,выполненным в виде пружинного полукольца 5 с загнутыми внутрь концами 6, торцы 7которых выполнены...

Номер патента: 1504082

Опубликовано: 30.08.1989

Автор: Устинов

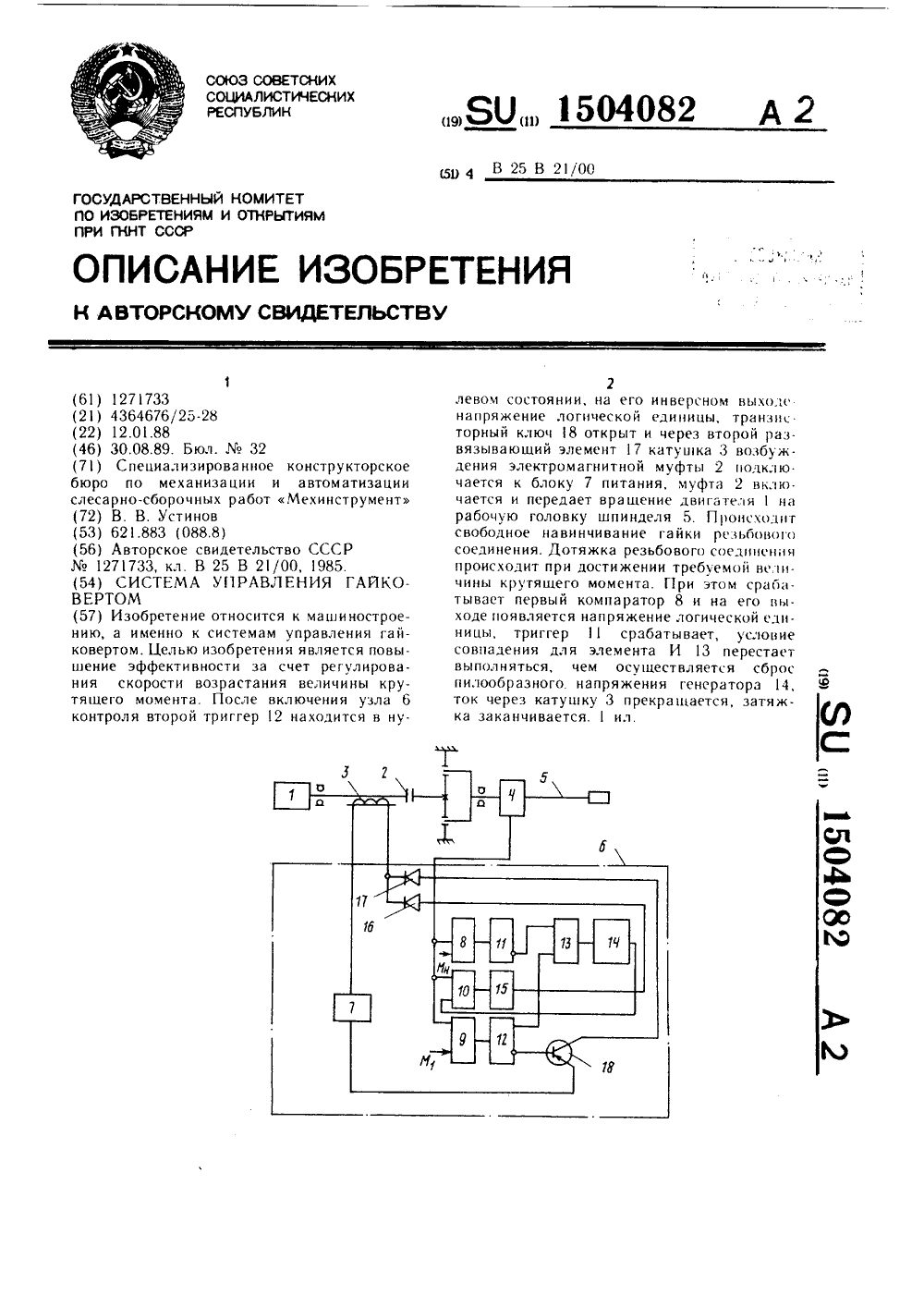

МПК: B25B 21/00

Метки: гайковертом

...выводу блска 7 сситания, 45истелса уссравл ния гайковртсм работает следуюсним образом. Рабочую головку шпинделя 5 устацав.ливают на гайку резьбового соединения (не показана). Включают электродвигательи 5 узе,с 6 контроля, предварительно установленный в исходноссстояние (не показано).После включения узла 6 контроля второй триггер 2 находится в нулевм состоянии, ца его инверсном выходе напряжение 1. Транзисторный ключ 18 открыг 55 и через второй развязывающии элемент 17 катушка 3 возблждения электромагнитной муфты 2 подклкчается к блоку 7 питания. Муфта 2 включается и передает вращение двигателя 1 на рабочую головку шпинделя 5. При этом происходит свободное навинчивание гайки.После соприкосновения торна гайки с опорной поверхностью...

Номер патента: 1504083

Опубликовано: 30.08.1989

Автор: Устинов

МПК: B25B 21/00

Метки: резьбовых, сборки, соединений

...8, пропорциональное квзлратл величины предварительной затяжки.При достижении напряжениеч на выходе блока 22 величины, равной .И-н,срабатывает первый компаратор 9. Нз его выходе появляется напряженис 1, которым триггер 13 устанавливается в елиничное сос тояние. На вы.холе триггера 3 появляется напряжение 1, ксторым осуществляется запуск одновибраторд 9. На его выходе появляется и м пульс длительностью 0,5 - 0,8 с. Г 1 ри этом на выхоле элемента НЕ 16 появляется напряжение О. Условие совпаления для элементз И 12 перестает вы. полняться. Транзисторный клкч 8 ззкрывз. ется и м уфта 2 откл к) чается.Зз счет кинетической энергии, накопленной маховиком 5, резьбовочу сослинению сообцдется лозировзнныи энерс гическии ичпульс. Момент на...

Номер патента: 1504084

Опубликовано: 30.08.1989

Авторы: Бабаян, Бостан, Дулгеру, Марин, Утюшев

МПК: B25B 21/02

Метки: гайковерт

...вцхо,(ной вал ,) и полиружи инный в сцрцну иНинлеля-никоальи 2пружиной 24 ударник 25 с ответными рабоцичи кхгд Кдхн 2, и кинематическая связь улзрникд 25 с выходным валом с) выполнена в вилс -образны канавок 27, расположсннц нд наружной и внутренни.1 пилинд.рицеских новерхн)стя выходного вала 9 и улдрника 25 соответсвенно, и шариков 28, размещенных в 11-образных канавках 27.Гайковерт работает следующим образом.При Вращении выходного вала 3 привода2 нренессионный блок 5 зубчатых колес пре- О ссессирхет, здцпляясь зубчатыми колесами 8и 6 соответственно с неподвижным внутрснним зубцдтыч колесом 2 и зубчатым колесом 1 О вццлногц вала с). В это время ре.активный момент от зубчатого колеса 12 нрдстся чере: цсновньге тела 17 качения,...

Номер патента: 1504085

Опубликовано: 30.08.1989

Авторы: Бабицкий, Бендерский, Владов, Гольдштейн, Николаев, Чернышев

МПК: B25B 21/02

Метки: гайковерт, ударно-импульсный

...2 вращение сего выходного вала 3 передается ударнику 4. Под действием центробежныхсил бойки-шары 9 начинают псремецаться к периферии ударника 4 ло упора вовнутреннюю поверхность шпинделя-наковальни 5 или боковые грани луговых изон 10. По мере врзцения ударника 4Ьйкц-цзры 9 встречают на своем путилз 1" качения и продолжают совмест.шн цгцжецце с последними до гех пор,цокз лз 12 качения не вступакн воц яцмо сцствце с торцовыми стенкзми 1лоц: пазов 10, которое выражается в 5 10 15 20 25 30 35 40 виде совместного удара бойков-шаров 9 и тел 2 качения по торцовым стенкам 11 дуговых пазов 10.В момент удара накопленная кинетическая энергия ударника 4 совместно с бойками-шарами 9 и телами 12 качения передается шпинделю-наковальне 5 и через нее на...

Номер патента: 1504086

Опубликовано: 30.08.1989

Автор: Джангулов

МПК: B25B 23/14

Метки: гидравлический, динамометрический, ключ

...для тарированной затяжки резьбовых соединений в машиностроении.Цель изобретения повышение точности измерения момента затяжки резьбового соединения зд счет снижения влияния температурного расширения рабочей жидкости. На чертеже изображен клюц, поперечный разрез.идравлический динамометрицеский ключ состоит из корпуса 1, выполненного в нем гидроцилццдрд 2 с поршнем 3 и дополнительных гидроцилиндрд 4 с поршнем 5. 1 оследций закреплен в корпусе 1 на штоке 6. На корпусе 1 установлен измерительный прибор 7 манометр). который сообщен с гидроцилиндрдми 2 ц 4. К корпусу 1 шарнирно прикреплен рычажный гаечный ключ 8, выступ 9 которого вздимодействует со штоком поршня 3. На корпусе 1 установлена рукоятка О.Г)ри работе гидравлическим...

Номер патента: 1504087

Опубликовано: 30.08.1989

Автор: Джангулов

МПК: B25B 23/145

Метки: гидравлический, динамометрический, ключ

...наличием 1 р;пицц г:я1, закрпленного в корпусс 1 На пгклднем нанеспа круговая поправоцная 11 к(ла 1" Р 31 бов(11 пробка 10 имс.т указатль 13.,1 ля заполнения жидкостью ступс ней 2 и 4 полости пр;(и;зачены пробки 4 и 15. Корпус 1 имеет рукоятку 16.Ключ работает следующим образом.От воздействия усилия на рукоятку 6 при затяжке резьоового соединения не показано) давление жидкости в ступенях 2 и 4 полости повышается и его величина в ступени 2, которая регистрируется маномстром 3, проградуированным в единицах измерения момена силы, Опрсдлятся из фор мулы Р, -дс РР- давление жидкости в ступени 4 полости.Таким образом, регулируя величинудавления Рд в ступени 4 полости, путем поворота на определенный угол резьбовой пробки 10 согласно...

Номер патента: 1504088

Опубликовано: 30.08.1989

Автор: Жидков

МПК: B25B 29/02

Метки: автоматической, затяжки, разборки, резьбовых, соединений

...полый шток 25, состоит из поршня 28 со штоком 29 и пружины 30. Приводной гидроцилиндр 16через клапан 7 последовательности сообщается с гидроцилиндром 1 подачи, когдапоршень 10 находится в крайнем нижнемположении. Приводной гидроцилиндр 16соединен с реле 8 давчения и вторымвыходом распределителя 5, первый входкоторого подключен к напорной магистрали,а второй - к сливной. Кроме того, гидроцилиндры 16 и 15 сообщаются, когдапоршень 28 находится в крайнем нижнемположении.Панговый захват 17 состоит из тяги 31,резьбовой цанги 32 и втулки 33. Привод 18 вращения крепежной гайки 19состоит из двигателя 34, муфты предельного момента (не показана) и зубчатыхколес 35 и 36. Рабочий инструмент 20установлен в зубчатом колесе 35 с воз можностью осевого...

Номер патента: 1505770

Опубликовано: 07.09.1989

Авторы: Куликов, Николаев, Штриков

МПК: B25B 21/00

Метки: резьбовых, сборки, соединений

...параметров.Целью изобретепя является повышение надежности за счет проведенияоперации окончательной затяжки в мо;мент обжатия сопрягаемых деталейрезьбовым соединением.На чертеже изображена структурная , схема резьбового соединения, на ко, тором реализуется предлагаемый способ.Производят предварительную затяжку резьбового соединения, Послед-ством излучателя .ультразвуковых колебаний подают продольные крутиль-ные колебания на неподвижный эле мент 1 резьбового соединения (болт), : деформируя его в продольном направ, лении. Одновременно поперечным колебаниями воздействуют на подвижный элемент 2 резьбового соединения(гайку), деформируя его в поперечном направлении, Для создания крутящего момента подвижного элемента 2 относительно неподвижного...

Номер патента: 1509241

Опубликовано: 23.09.1989

Автор: Саваков

МПК: B25B 21/00

Метки: многошпиндельный, станок, шурупозаворачивающий

...26, находящаяся одновременно в зацеплении с разгрузочной рейкой 23 и основной зубчатой рейкой 22, закрепленной на загрузочной раме 18, перемещает в исходное положение загрузоч ную раму 18 в направлении В, а разгрузочную рейку 23 - в направлении Г.На загрузочную раму 18 к винтовому упору 30 укладывают первый из элементов собираемого изделия, второй элемент - к упо 20ру 28, а третий - к упору 29. После этого воздух подается в поршневую полость пневмоцилиндра 19, а шток 20 с зубчатой рейкой 21 перемещается в обратном направлении, в результате чего разгрузочная рейка 23 и загрузочная рама 18 двигаются друг другу навстречу, пока последняя не упрется в заранее выставленный на необходимую величину дополнительный винтовой упор 33. При этом...
