B25B — Инструменты для закрепления, соединения, разъединения или поддерживания, не отнесенные к другим классам и подклассам

Номер патента: 1315280

Опубликовано: 07.06.1987

Авторы: Панов, Суптеля, Холоша

МПК: B25B 21/00

Метки: гайковерт

...их рабочей жидкостью.Гидросистема гайковерта состоит из гиб-.ких шлангов 18-21 высокого давления,трубопроводов, 22-25 высокого давления, гидронасоса 26 и перепускногоклапана 27, Внутри подпоршневой полости 17 корпуса 1 размещены гибкиешланги 28 и 29 высокого давления,предназначенные для подвода под давлением рабочей жидкости к гидромотору 5. Гайковерт снабжен соответствующим набором уплотнителей 30, Узелуправления гидросистемой имеет гидрораспределители 31-33 с управлениемот электромагнитов и пружинным возвратом и мультипликатор 34,Гайковерт работает следующим образом. Для приведения штока 8 гидромотора 5 во вращение гидрораспределитель 33 переключается в одно из положений ( о или с ) в зависимости от направ,пения вращения....

Номер патента: 1315281

Опубликовано: 07.06.1987

Авторы: Сибогатов, Тарадай

МПК: B25B 21/00

Метки: гайковерт

...26 двумя выступами 27 и 28, выступ 27 предназначен для взаимодей"ствия с ответной поверхностью 29рабочей головки 4, выступ 28 - соштоком 16Гидросистема содержит двенезависимые автономные гидросистемы:первая гидросистема содержит герметичную камеру 5, ступень 13 меньшегодиаметра поршня 12 и золотник 19,1 гсвязанные между собой посредством каналов,для подачи рабочей жидкости, вторая - ступень 14 большего диаметра поршня 12, разгрузочный клапан 15 и плунжер 17 с регулировачной гайкой 18.оГайковерт работает: следующим образом.Ключевую насадку 7 гайковерта усф танавливают на затягиваемую гайку. резьбовых соединений, подводя при этом упор 2 корпуса 1 к неподвижной части монтируемой конструкции. Предварительна перед этим оператор через...

Номер патента: 1315282

Опубликовано: 07.06.1987

Авторы: Сорокин, Титов, Чаннов

МПК: B25B 21/02

Метки: гайковерт, действия, ударно-импульсного

...обкатывается вокруг выступа 38, При щ этом ударный выступ 35 бойка 6 заходит в канавку 8 шпинделя 4, послелчего он вступает в контакт с ударным выступом 39 шпинделя 4 и передает ему накопленную кинетическую энергию в виде ударного импульса.Под действием реактивного импульса ударник 5 отскакивает и поворачивается в обратном направлении, разобщая ударные выступы 35 и 39 бойка 6 5 р и шпинделя 4 соответственно. После отскока ударник 5 вновь. начинает вращаться в прежнем направлении, а пластина 11 поворачивается в направлении, обратном вращению ударника 5, и выводит ударный выступ 35 бойка 6 из зацепления с выступом 39 шпинделя 4 и устанавливает боек 6 в нейтральное положение. После этого цикл повторя 4ется в описанной...

Номер патента: 1315283

Опубликовано: 07.06.1987

Авторы: Бехметьев, Фирсов, Ярковец

МПК: B25B 21/02

Метки: гайковерт

...механиз 83 2мом образуют ударно-вращательное устройство.Гайковерт работает следующим образом.Перед началом работы на головке5 шпинделя 4 закрепляется гаечная головка (не показана) и устанавливается на гайку, предварительно нажив- ленную на резьбовую часть болта илишпильки затягиваемого резьбового соединения. После этого включается привод 2, при этом его входной вал 3 через ведущую и ведомую полумуфты 6 и 7, шпиндель 4 и гаечную головку передает крутящий момент на затягиваемое резьбовое соединение, осуществляя его затяжку. По мере затяжки резьбового соединения возрастает передаваемый крутящий момент. При достижении определенного крутящего момента ведущая полумуфта 6 отходит от ведомой полумуфты 7, сжимает пружину 8 и взаимодействует с...

Номер патента: 1315284

Опубликовано: 07.06.1987

Авторы: Ахмед-Заде, Балашев, Валенцев, Лукин, Шаповал

МПК: B25B 7/00

Метки: ахмед-заде, инструмент, ручной, шаповала

...крепежных деталей различной Формы,На фиг.1 изображен ручной инструмент с разрезом по захвату и шпунту;на Фиг.2 - вид А на Фиг.1; на фиг.35 " процесс установки шпунта в лунку.Ручной инструмент содержит шарнирно связанные друг с другом рукоятки1 и 2 с рабочими органами 3 и 4 изахват в виде четырех лапок 5 - 8,причем лапка 5 жестко связана с рабочим органом 4, охватывающего лапки5 - 8 разрезного кольца 9, закрепленного концами на рабочем органе 4и шарнирно закрепленного на рабочеморгане З.и размещенного между лапками 5 - 8 толкателя 10 с рабочейчастью в виде имеющих общее основание цилиндра 11 и конуса 12, Вершина конуса 12 обращена к рабочемуоргану 3, Рукоятки 1 и 2 подпружинены упругим элементом 13.Ручной инструмент работает следующим...

Номер патента: 1316806

Опубликовано: 15.06.1987

Автор: Боровой

МПК: B25B 1/00

Метки: параллельные, тиски

...образомОбрабатываемое изделие 10 устанавливают в тиски так, чтобы его торец11 выступал за пределы корпуса 1 навеличину как минимум 1-2 мм, при этомпротивоположный торец 2 иэделия 10должен находиться от края корпусадальше, чем плоскость 9, в которойлежат оси винта. 7 и опорь. 5, Затемс помощью винта 7 перемещают подвижную губку 3 по направляющей 13 домомента исчезновения зазора междугубками тисков и изделием 10. Послеэтого подводят регулируемую опору 5к упругому элементу 6 и с помощьювинта 7 производят предварительныйзажим изделия 10 в тисках.В момент зажима подвижная губка3 совершает микроперемещение в направлении к неподвижной губке 4 исоздает требуемый натяг для предварительного зажима изделия 0 в тисках, при этом регулируемая...

Номер патента: 1316807

Опубликовано: 15.06.1987

Автор: Колесниченко

МПК: B25B 1/06

Метки: самоцентрирующие, тиски

...штоком(не показан) установлен в корпусе1, Узел синхронизации выполнен в виде шестерни 8 и реек 9 и 10. Дополнительная шестерня 11 установлена наодной оси 12 с шестерней 8 узла синхронизации. Два рычага 13 и 14 закреплены на корпусе 1. Дополнительнаярейка 15 закреплена на штоке цилиндра 7 и взаимодействует с дополнительной шестерней 11. Рычаги 13 и 14закреплены на корпусе 1 с возможностью вращения таким образом, что одни их концы 16 взаимодействуют с рейками 9 и О, а другие концы - с полэунами 3 и 4, Цилиндр 7 со штокомустановлен на корпусе 1 так чтоего ось перпендикулярна направлениюперемещения губок 5 и 6. Ползуны 3 и4 размещены один внутри другого.Устройство работает следующим образом,Посредством штока силового цилиндра 7...

Номер патента: 1316808

Опубликовано: 15.06.1987

Авторы: Васько, Воронков, Степанов, Суклин

МПК: B25B 13/44

Метки: вывертывания, шпилек

...изображено предлагаемое устройство, общийвид; на Ьиг. 2 - то же, вид сбоку;,на Фиг, 3 - сечение А-А на фиг. 1,.Устройство для вывертывания шпилек содержит корпус 1, привод 2 вра.щения, шпиндель 3, патрон 4. В последнем установлены оси 5, на которых закреплены кулачки 6, и поводки7. Устройство содержит также механизмуправления, включающий вал 8, тяги9 и 10, рукоятку 11, механизм торможения, включающий втулку 12 с закрепленной на ней дополнительнойвтулкой 13,Устройство работает следующим образом,Рукояткой 11 через тяги 9 и 10втулки 12 и 13 перемещают вниз. Приэтом . втулка 13 вступает в контактс приводом 2 вращения со скоростьювращения, большей скорости вращенияшпинделя 3 и поворачивает вал 8 относительно шпинделя 3. Поводки...

Номер патента: 1316809

Опубликовано: 15.06.1987

Авторы: Антипов, Гельфанд, Детков, Ципенюк

МПК: B25B 21/02

Метки: гайковерт

...На промежуточном валу 12 установлено стопорное кольцс 24 и между ним и направляющей втулкой 13 установлена возвратная пружина 25.Синхронизирующее устройство (фиг, 1 и 2) размещено в промежуточном валу 12 и содержит шарик 26, установленный в сквозном радиальном отверстии направляющей втулки 13, упор 27 и пружину 28, размещенные в глухом радиальном отверстии промежуточного вала 12, Один из кулачков 10 шпинделя 8 выполнен с кулачковой поверхностью 29 (фиг. 3) для взаимодействия с шариком 26 (фиг, 2), Между бандажом 6 ударника и шпинделем 8 установлен подшипник 30, Силовая пружина 31 размещена между кольцевым буртом 32 на конце промежуточного вала 12, противоположном шпинделю 8. Гайковерт работает следующим образом,При вращении приводного...

Номер патента: 1320050

Опубликовано: 30.06.1987

Авторы: Панасин, Селезнев

МПК: B25B 13/48

Метки: ключ, специальный, торцовый

...путем фиксации зева ключа на резьбовом элементе.На фиг.1 изображен специальный торцовый ключ, общий вид; на фиг,2 - сечение А-А на фиг,1; на фиг.3 - сечение Б-Б на фиг.1.Специальный торцовый ключ содержит полый цилиндрический корпус 1, имеющий на боковой поверхности вырез 2, рукоятку 3, установленную на одном конце корпуса 1, закрепленную на другом конце рабочую головку 4 с губками 5 и 6, образующими открытый зев 7. На губке 5 закреплена с помощью оси 8, обеспечивающей поворот в плоскости, перпендикулярной раоочей головке 4, одним концом планка 9,. с которой шарнирно соединен через вилку 10 шток 11, а на губке б выполнен паз 12,предназначенный для размещения свободного конца планки 9. На ЗО корпусе 1 закреплен двусторонний пружинный...

Номер патента: 1320051

Опубликовано: 30.06.1987

Авторы: Бойко, Петрушевский

МПК: B25B 21/00

Метки: винтоверт

...20.В корпусе 1 размещена фрикционнаямуфта, связывающая центральное колесо 6 редуктора или с приводным валом9 последнего или с корпусом 1 ивключающая коаксиально расположенныефрикционные полумуфты 21 и 22, закрепленные соответственно в корпусе1 и на приводном валу 9, и фрикционную полумуфту 23, жестко закрепленнуюна торце стакана 18 и подпружиненнуюсовместно с последним к фрикционнойполумуфте 22 пружиной 24.Винтоверт работает следующим образом,Винтоверт устанавливают на эатягиваемое реэьбовое соединение и включают привод (не показан). Крутящий момент от привода через гибкий вал 3передается на ведущий вал 2 и черезмуфту предельного момента на приводной вал 9 планетарного редуктора изакрепленные на нем внутреннее цен13200 Составитель...

Номер патента: 1320052

Опубликовано: 30.06.1987

Автор: Белоусов

МПК: B25B 21/00

Метки: гайковерт

...(не показана) при холостом ходе, жестко связанный с головкой 3 рычаг 4, упругиеэлементы 5 и б, выполненные в видепружин кручения с различным направлением навивки, соединенные шарнирно одними концами с рычагом 4, а другими концами - шарнирно с корпусом1, антиАрикционные вкладыши 7 и Я,размещенные в корпусе 1 и охватываю -щие рычаг 4, Арикционные накладки9 и 10 с криволинейными поверхностями Р 1, охватывающие гаечную головку3 и установленные в корпусе 1 с возможностью взаимодействия с гайкой,кулачок 11, установленный в корпусе 1с возможностью периодического взаимодействия с рычагом 4 и кинематическисвязанный с приводом 2.Гайковерт работает следующим обра 35зомГаечную головку 3 устанавливаютна гайку так,чтобы корпус 1 поверхностями Б...

Номер патента: 1320053

Опубликовано: 30.06.1987

Авторы: Абрамов, Чернышов

МПК: B25B 23/142

Метки: ключ, предельный

...6под сменную торцовую головку, упорыв виде конических роликов 7, имеющих возможность вращения вокруг своей оси, и упругий элемент, представляющий собой звездочку 8, число лепестков которой равно числу конических роликов 7, Звездочка 8 установлена на шпинделе 5 с возможностью осевого перемещения, что может бытьобеспечено, например, путем выполнения в торце шпинделя 5 глухого отверстия, а в стенке - осевых направляющих пазов 9 под лепестки звездоч"ки 8, которая расположена в этомотверстии и взаимодействует с резьбой регулировочного винта 10, зафиксированного опорной втулкой 11, Лепестки звездочки 8 перпендикулярны осишпинделя 5, а угол наклона их торцовой поверхности равен углу наклонаобразующей конических роликов 7,(фиг4),Ключ работает...

Номер патента: 1321572

Опубликовано: 07.07.1987

Автор: Матлюк

МПК: B25B 1/24

Метки: наметки, слесарных, тисков

...сти, Рабочая плоскость 6 опорногоугольника 4 устанавливается на заданный размер по конусной линейке 15и крепится зажимными устройствами 5 40Для более точной настройки заданного размера обрабатываемой детали13 рабочую плоскость б опорного угольника 4 устанавливают по плоскопараллельным концевым мерам длины, по индикаторному глубиномеру или с помощьюдругих точных мерителей,Для осуществления зажима детали13 подводят скобу 7 и осуществляютзажим винтом 8 Планки 2 и 3 подво 13215Изобретение относится к машиностроению, а именно к зажимным устройствам, и может быть использовано длязакрепления цилиндрических деталейсложной конфигурации при их обработке,Цель изобретения - расширениеэксплуатационных возможностей путемобеспечения...

Номер патента: 1321573

Опубликовано: 07.07.1987

Авторы: Батов, Дудушкин, Ерошкин

МПК: B25B 5/00, H01C 17/00

Метки: проволочных, склеивания, тензорезисторов

...размероввинта 1 и губок 5 и 6 при колебанияхтемпературы в пределах допуска наизменение усилия сжатия тензорезисторов 7Штурвал 12 гидроцилиндр 8и шток 9 взаимодействуют с винтом 1через втулки 15-17, изготовленныеиз теплоизоляционного материала (асботекстолита), 40Устройство работает следующим образом,При открытой дверце 3 термошкафа4 между губками 5 и 6 устанавливаюттензореэисторы 7 и дверцы 3 эакрывают, После нагрева тенэореэисторон7 до необходимой температуры штурвалом 12 производят сжатие последних,при этом величины усилия сжатия контролируется по.величине давления маспав гидроцилиндре 8, определяемойпо указателю 13. Колебание температуры в термошкафу 4, т,е, изменениеразмеров и винта 1, и губок 5 и 6 73 2компенсируется за счет...

Номер патента: 1321574

Опубликовано: 07.07.1987

Автор: Савченков

МПК: B25B 5/02

Метки: струбцина

...Москва, Ж, Раушская наб д. 4/5Подписное Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 1 13215Изобретение относится к машиностроению, а точнее к зажимным устройствам, и, в частности, может быть использовано для зажима и склеивания деталей,Цель. изобретения - расширение эксплуатационных воэможностей путем обеспечения контроля зажимного усилия.На чертеже приведена струбцина, общий вид.Струбцина содержит корпус, выполненный в виде скобы 1, силовой винт 2, пяту 3. Шток 4 закреплен на пяте 3 и расположен в отверстии 5. Упор 6 закреплен на конце штока 4, а пружина 7 установлена на штоке 4 между пя той 3 и концом 8 скобы 1. На штоке 4 со стороны упора 6 нанесена мерная шкала 9. Пята 3 выполнена...

Номер патента: 1321575

Опубликовано: 07.07.1987

Авторы: Гольдштейн, Добросельский, Коваленко, Пекарский

МПК: B25B 21/00

Метки: вращательного, исследований, механизма, нагруженности, стенд, ударно

...13 и 14, гибкойсвязи 15, соединенной с одной стороны с валом б, а с другой - платформой 16, и грузом 17, Для взвода исброса груза 17 служит электромагнит18, На цилиндрической говерхности ведущего диска 9 выполнен выступ 19,На основании 1 размещен упор 20, с 50которым взаимодействует выступом 19ведущий диск 9,На валу б могут быть установленыпромежуточные диски 21, размещенныемежду ведущим 9 и ведомым 10 дисками 55и имеющие выступы 22 на цилиндрической понерхности и кулачки на торцах,идентичные кулачкам 12 и 11 ведомого 75 210 и ведущего 9 дисков соответствен -но, В случае использования промежуточных дисков 21 упор 20 устанавливается на основании 1 с возможностьюпродольного перемещения и Фиксациидля обеспечения взаимодействия с...

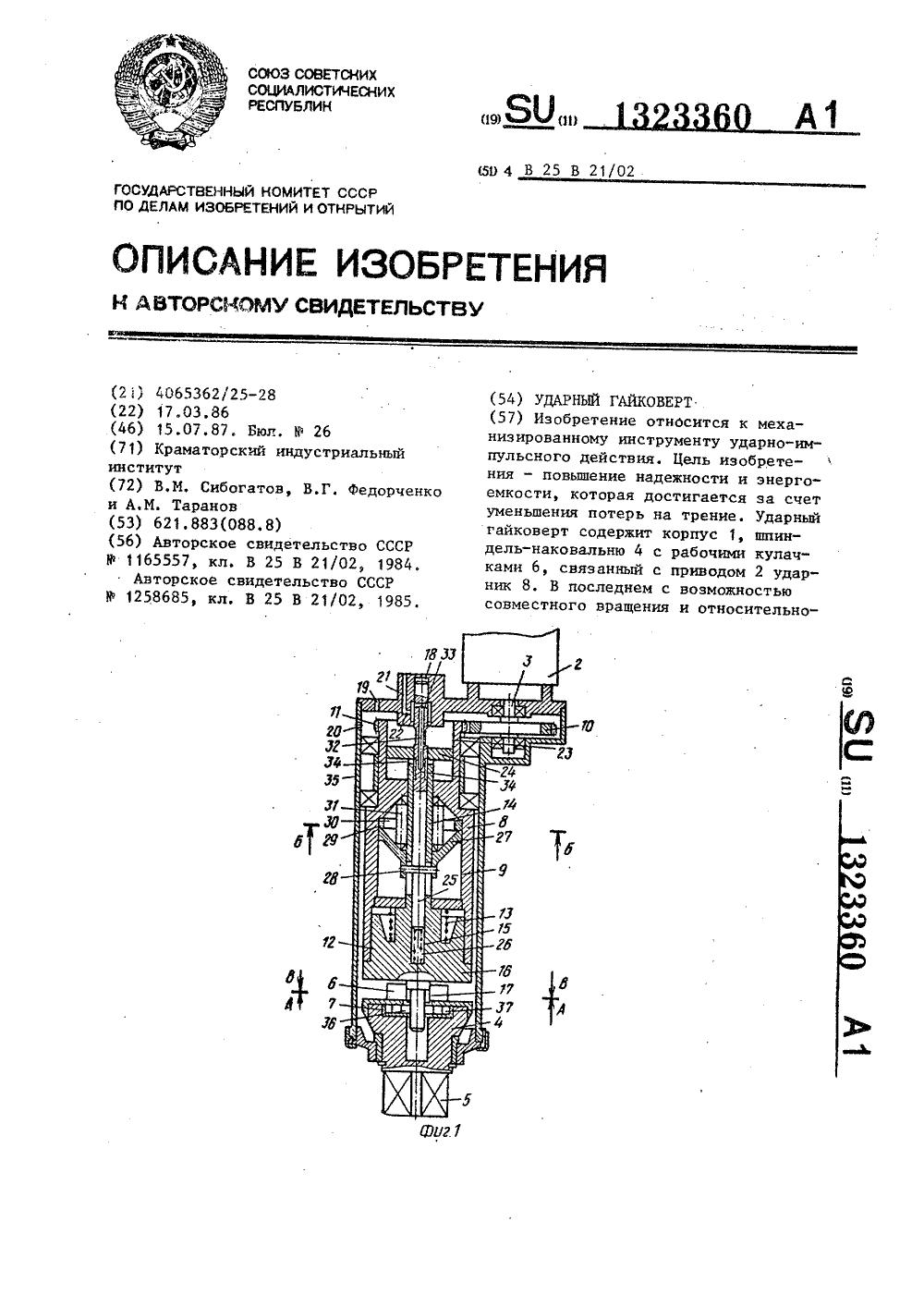

Номер патента: 1323360

Опубликовано: 15.07.1987

Авторы: Сибогатов, Таранов, Федорченко

МПК: B25B 21/02

Метки: гайковерт, ударный

...к шпинде: в ,.ю-на.:она"ьп 4 пружиной 13, Передскк привод.: из во-д;0. одзод " ,ет" 1 и ; г .- ., - ок"сжатыи3позяотст.м ч".рез к -.в .: нег,и радиальное с в ,:.-;е 33 валика 25поступае " .-о центральный канал 32,затем чер:, ра-;иальные каналы 34.и3 к;. ." и хвостозика 14 соотзве:но воздух попадает в цилиндричес сую полость 23 ;дарипса 8 подпоршень 24,:год давлением сжатогоВ ада.а поршень 4 начинает перемещаться в сторс ,:.насда 2 и увлекаетг за собой . межу",очный элемент12, который при этом отходит от шпинделя-наковальни 4, сжимая пружину 13.После этого включают привод 2, кото 25рый сообщает вращение .дарнику 8 вту или иную сторону через выходнойвал 3 и зубчатые колеса 10 и 11.С ростом углогой скорости зращечияударника 8 возрастают и...

Номер патента: 1324836

Опубликовано: 23.07.1987

Авторы: Бабушкин, Волков, Зуйков, Клещевников, Кусов

МПК: B25B 13/48

Метки: ключ, резьбовых, соединений

...между собой щтиф.25тами 8, которые обеспечивают их жесткую связь в осевом направлении и возможность относительного поворота. Вкорпусе 1 выполнено окно 9, в которомрасположена установленная на винте 6гайка 10, имеющая разъем по оси симметрии (фиг.2), при этом обе ее половины шарнирно установлены на оси 11,закрепленной в корпусе 1, и окно 12.В сомкнутом положении гайка 10, вплоскости разъема которой установленограничитель 13, зафиксирована с помощью шарнирно установленного на корпусе 1 фиксатора 14. На хвостовике 15винта 6 установлен съемный храповыймеханизм 16 с рукояткой 17 и индика 40тором для регистрации усилия затяжки.На стержне 7 закреплена сменная торцовая головка 18, установленная нареэьбовой элемент (не показан). Стопор 19...

Номер патента: 1324837

Опубликовано: 23.07.1987

Авторы: Антипов, Гельфанд, Ципенюк

МПК: B25B 21/02

Метки: гайковерт, ударный

...в отверстиях 18 центробежных грузов 17 и взаимодействующими свободным концом с внутренней поверхностью диаметрального паза 12 ударника 10. Синхрони 5 1 О 15 20 25 30 35 40 45 зирующая втулка 21 выполнена с фланцем 26, имеющим две лыски 27 и выступ 28 на одной стороне,и эксцентричным отверстием 29 в дне стакана, последнее охватывает приводной вал 2, а дно упирается в буртик 30 приводного вала 2. Кулачки 4 шпинделя-наковальни 3 выполнены со скосами 31, обращенными к оси шпинделя-наковальни 3.Ударный гайковерт работает следующим образом.После установки гайковерта на затягиваемое резьбовое соединенис (не показано) включают привод, при этом его вращение через редуктор 7, подпружиненные шарики 14 и 16 и эксцентричную канавку 11...

Номер патента: 1324838

Опубликовано: 23.07.1987

Авторы: Воробьев, Григорьев, Плищенко, Сидоренков

МПК: B25B 27/02

Метки: съемник

...- съемник на гидроцилиндре; нафиг,4 - сечение Б-Б на фиг.3Съемник длинномерных цилиндрических деталей содержит корпус 1, закрепленный на нем неподвижный блок 2,подвижный блок 3 с вилкой 4, установленной на его оси 5, захват 6 и трос7, перекинутый через подвижный блок 3,Съемник снабжен дополнительным 20тросом 8, перекинутым через неподвижный блок 2 и соединенным одним концом 9 с захватом б, а другим концом10 - с вилкой 4, и дополнительнымзахватом 11, соединеным с одним25концом 12 троса 7, другой конец 13которого соединен с захватом 6, Захваты б и 11 выполнены в виде шайб,Регулировка питания тросов 7 и 8осуществляется рым-болтами 14, закрепленными на захватах 6 и 11,Съемник работает следующим образом,1)а торец гидроцилиндра 15...

Номер патента: 1324839

Опубликовано: 23.07.1987

Авторы: Войнов, Куница

МПК: B25B 27/08

Метки: разгибания, шплинтов

...за счет расширениятехнологических возможностей, т,е.за счет быстрой переналадки устройства под различные типоразмеры шппинтов.На чертеже показано предлагаемоеустройство, общий вид,Устройство для разгибания шплинтов содержит корпус 1 с рукояткой 2,подпружиненный по оси пружиной 3ударник 4, установленный с возможностью поступательного перемещения,и отгибатель 5.Устройство снабжено установленными на корпусе 1 с возможностью перемещения параллельно оси ударника 4подпружиненной пружиной 6 планкой 7и ограничителями 8 с фиксатором 9.Отгибатель 5 жестко закреплен наударнике 4, .установленном на планке7, а корпус 1 выполнен Г-образным,Устройство работает следующим образом,Устройство надевают на деталь Отак, что головка шплинта 11 входитв...

Номер патента: 1326426

Опубликовано: 30.07.1987

Автор: Филимонов

МПК: B25B 13/46

Метки: ключ, трещеточный

...соединения 2 ключ переводится в положение отворачит- вания путем поворота вокруг оси рукоято- ки 5 на 180. Далее производят разборс- ку резьбового соединения в той же посй ледовательности, что и затяжки. Формула изобретения 1Изобретениг относится к ручному сле сарному инструменту и может быть испол зовано в различных отраслях промышлен ности при сборке и разборке штуцернь соединений трубопроводов и резьбовых со динений.Цель изобретения - упрощение кон струкции и повышение надежности.Поставленная цель достигается тем что храповые собачки непосредственно во действуют с гранью гайки.На фиг. 1 изображен трещеточнь ключ, общий вид; на фиг. 2 - разре А - А на фиг. 1; на фиг. 3 - разре Б - Б на фиг. 1,Трещеточный ключ содержит головку...

Номер патента: 1326427

Опубликовано: 30.07.1987

Авторы: Алаев, Мусатов

МПК: B25B 15/02

Метки: винта, отвертка, приспособлением, удержания

...винтов в труднодоступных местах.1)елью изобретения является повышение надежности и удобства в работе за счет удержания винта на лезвии при завинчивании (отвинчивании) и самовысвобождения при завинчивании.11 а чертеже изображена отвертка с приспособлением для удержания винта, обций вид, 1 ООтвертка содержит стержень 1,устанавливаемую на нем втулку 2 с размещенными в ней одними концами упругими элементами 3, другие концы которых предназначены для взаимодействия с головкой винта 4 и изогнуты по форме треугольника, одна из вершин которого обращена к втулке 2, а противолежащая сторона перпендикулярна оси стержня.Отвертка работает следующим образом.Перед использованием втулка 2 переме щается по стержню 1 в сторону лезвия 5 и головка винта 4...

Номер патента: 1326428

Опубликовано: 30.07.1987

Автор: Гулевский

МПК: B25B 17/00

Метки: ключ, механический

...и цепную передачи. Ведущая шестерня 4 конической передачи закреплена навалу 5 привода, а ведомая шестерня закреплена на одном валу с ведущей звездочкой 6 цепной передачи. В выемке 7 зевашестерни 2 на шлицевом пальце (не показан) установлен эксцентрик 8. На шлицевомпальце жестко закреплен дебалансир, выполненный из шарика 9 и пружины 10. В зевешестерне 2 имеется углубление 11 для фиксации балансира.Фиксатор положения цепи 12 представляет собой коромысло 13, шарнирно закрепленное на корпусе 1 и подпружиненное относительно него пружиной 14. Один из концов коромысла 13 выполнен в виде ограничителя 15, взаимодействующего с подвижной планкой 16. Планка 16 крепитсяна корпусе 1 гайками 17. Другой конецкоромысла 3 выполнен в виде вилки,...

Номер патента: 1328138

Опубликовано: 07.08.1987

Авторы: Агантаев, Громов

МПК: B23P 19/06, B25B 21/00

Метки: резьбовых, сборки, соединений

...уступы 30 на расстоянии диаметра описанной окружности гайки от задней стенки 31 паза 8.В полости шпинделя 5 гайковерта 4 смонтирован ключ 32 со сквозным отверстием 33 для прохождения резьбового стержня тяги и обращенными в сторону шибера 7 скошенЗ 0 ными торцовыми кулачками 34, одна из поверхностей 35 которых в поперечном сечении сопряжена с одной из граней канала ключа, а другая поверхность 36 выполнена скошенной и оканчивается на наружной поверхности ключа за пределами 3 диаметра описанной окружности гайки.Устройство работает следующим образом, В чашу 37 вибробункера 17 загружаютгайки 38. Включают вибробункер и гайки заполняют логок 16 и канал 15 корпуса гайковерта 4. Передняя гайка опускается 40 на шибер 7, устанавливаясь перед...

Номер патента: 1328181

Опубликовано: 07.08.1987

Авторы: Потемкин, Фридьев

МПК: B25B 1/10

Метки: тиски

...поршневой двигатель, включаюций цилиндр 12, поршень 13 и шток 14, который выполнен с несамотормозящейся резьбой на конце, входяцей в резьбовое отверстие винта 5. Шток 4 зафиксирован от п ро ворота фи ксато ром 15. На цил и ндре 12 жестко закреплены стержневые толкатели 16, прн этом цилиндр 12 подпружинен относительно неподвижной губки 2 пружинами 17. В корпусе 1 установлен подпружиненный палец 18, посредством которого стержневые толкатели 6 через маховик 7 связаны с неравноплечим рычагом 9.Тиски работают следующим образом.Рабочая среда подается в подштоковую полость цилиндра 12, и шток 14, перемещаясь влево вместе с поршнем 13, посредством резьбы начинает поворачивать винт 5 и перемещать подвижную губку 3 до тех пор, пока...

Номер патента: 1328182

Опубликовано: 07.08.1987

Авторы: Потакин, Семенов, Семенченко

МПК: B25B 13/06

Метки: ключ, торцовый, трубопроводов

...делакая н е, г. У 1 роизводст Изобретение относится к ручному инструменту для сборки и разборки трубопроводов.Цель изобретения - упрощение конструкции и повышение надежности при демон таже изношенных накидных гаек.На фиг, 1 изображен торцовый ключ для трубопроводов, общий вид; на фиг. 2 - сечение А - А на фиг. 1; на фиг. 3 торцовый ключ, вид снизу,10Торцовый ключ для трубопроводов содержит две быстросъемные детали - корпус 1 и вставку 2, Корпус 1 имеет внутренний шестигранный зев 3 и выходящую в него осевую прорезь 4, которая образует упругие щеки 5 и 6, имеющие два овальных отверс тия 7 и 8, расположенные симметрично относительно оси корпуса 1, причем оси этих отверстий параллельны оси корпуса 1. Вставка 2 представляет собой...

Номер патента: 1328183

Опубликовано: 07.08.1987

Авторы: Бабаев, Кулиев, Пазин

МПК: B25B 13/46

Метки: автомобилей, гаек, заворачивания, колес, отворачивания

...для взаимодействия с поводком 33. Силовой цилиндр 1 и золотниковый распределитель О закреплены на траверсе 25. Угол а секторных пазов 22- - 24 равен сумме углов, один из которых равен углумежду осями двух близко расположенных отверстий, например, 4 и 15 корпуса 11, а другой - равен половине угла 7 между двумя упорами 30 и 31. Траверса 25 выполнена с рукояткой 35. Упо ры 30 и 31 ограничивают поворот поводка ЗЗ в пределах положений, соответствуюгцих положениям золотникового распределителя 10, при этом перевод поводка 33 из одного положения в другое осугцествляется вилкой 34. Секторные пазы 22 - 24 соединяют поочередно полости 19 и 20 с системой подвода сжатого воздуха и атмосферой, а уголвилки 34 равен углу р между осями двух близко...

Номер патента: 1328184

Опубликовано: 07.08.1987

Автор: Пенкин

МПК: B25B 23/14

Метки: крутящего, момента, тарированного

...путем установки устройства на стенд, затем проворачивают за лыски 26 вал 1 и замеряют крутящий момент, при котором происходит расцепление кулачков муфты. Если крутящий момент оказывается меньше чем требуется, то увеличивают толщину набора регулировочных колец 20, если больше, то уменьшают число колец. По достижении требуемого крутягцего момента нажимной винт 19 фиксируют шайбами 22, 25 и винтом 19.2 ил. 19, который через регулировочные кольца 20 взаимодействует с пальцем 16, Для фиксации положения нажимного винта 19 в резьбовом отверстии 14 размещены стопорные элементы - винт 21, шайба 22 с выступом 23 на наружной поверхности, входящим в шпоночный паз 24, и пружинная ша й ба 25. На цил и ндри чес кой поверхности ведущего вала со...
