Мысев

Номер патента: 1003660

Опубликовано: 27.09.2005

Авторы: Мысев, Юрьев

МПК: G01T 7/08

Метки: облучения, стенд

Стенд для облучения, содержащий защитный корпус, барабан-хранилище, держатели источников, поворотный барабан, штангу со штоком и реечное колесо, отличающийся тем, что, с целью расширения эксплуатационных возможностей, а также повышения надежности и упрощения конструкции, штанга совместно с реечным колесом и поворотный барабан совмещены в едином узле с возможностью его поворота реечным колесом, причем шток, штанга и держатель источника, ответные части которых выполнены соответственно в виде Т-образного паза и Т-образного хвостовика с углублением на торце, соединены так, что хвостовик заперт штоком, который совмещен с упомянутым углублением и подпружинен, причем шток имеет радиальные...

Номер патента: 339224

Опубликовано: 27.09.2005

Авторы: Егоров, Костылева, Мысев

МПК: G01T 1/12

Метки: излучения, ионизирующего, калориметр, мощности, энергии

Калориметр для измерения энергии и мощности ионизирующего излучения, содержащий поглотитель, измеритель температуры поглотителя, отличающийся тем, что, с целью повышения чувствительности калориметра и точности измерений, он содержит дополнительный поглотитель, теплоизолированный от упомянутого поглотителя.

Номер патента: 807891

Опубликовано: 27.09.2005

Авторы: Костылева, Мысев

МПК: H01J 47/02

Метки: абсолютных, излучения, измерений, интенсивности, ионизационная, ионизирующего, камера, направленного, переноса, потока, энергии

Ионизационная камера для абсолютных измерений переноса энергии и интенсивности направленного потока ионизирующего излучения, содержащая поглотитель в форме призмы толщиной L, обеспечивающей поглощение излучения в направлении падения, рассеченный плоским ионизационным объемом и окруженный боковым рассеивателем, отличающаяся тем, что, с целью увеличения чувствительности и точности измерений, поглотитель разделен на части, служащие электродами камеры, несколькими плоскими ионизационными щелями одинаковой толщины t, образующими одинаковые углы с боковой гранью призмы поглотителя, в камеру введен дополнительный электрод, толщина...

Номер патента: 1259886

Опубликовано: 27.09.2005

Авторы: Костылева, Мысев

МПК: H01J 47/02

Метки: ионизационная, камера

Ионизационная камера для абсолютного измерения потока энергии пучков гамма-квантов путем интегрирования поглощенной энергии по глубине материала, содержащая коаксиально расположенные переднюю и заднюю стенки, служащие электродами камеры, зазор между которыми является ионизационным объемом, причем передняя стенка выполнена в виде цилиндрического тела с плоским основанием, симметричного относительно плоскости, проходящей через ось тела и радиусы основания =0, = , и имеющего толщину

Номер патента: 990010

Опубликовано: 27.09.2005

Авторы: Костылева, Мысев

МПК: H01J 47/02

Метки: ионизационная, камера

Ионизационная камера для абсолютного измерения потока энергии пучков гамма-квантов путем интегрирования поглощенной энергии по глубине материала, содержащая коаксиально расположенную переднюю и заднюю стенки, щель между которыми служит ионизационным объемом, причем передняя стенка выполнена в виде цилиндрического тела с плоским основанием и фронтальной поверхностью, образованной двумя геликоидными поверхностями с общим началом при азимутальном угле =0 и противоположным направлением, переходящими в плоскости, перпендикулярные оси тела и камеры, отличающаяся тем, что, с целью повышения точности измерения, передняя стенка...

Номер патента: 555713

Опубликовано: 27.09.2005

Авторы: Костылева, Мысев

МПК: G01T 1/12

Метки: абсолютных, излучения, измерений, интенсивности, ионизирующего, направленного, переноса, потока, энергии

Устройство для абсолютных измерений переноса энергии и интенсивности направленного потока ионизирующего излучения, содержащее поглотитель, полностью поглощающий излучение в прямом направлении и окруженный боковым рассеивателем, отличающееся тем, что, с целью расширения диапазона измерения, поглотитель разделен ионизационными щелями на части, являющиеся электродами ионизационной камеры, причем к-ая щель расположена на глубине L/2( +1), где L - длина поглотителя, к - абсцисса формулы численного интегрирования на отрезке от -1 до +1, а ширина к-ой...

Номер патента: 1690606

Опубликовано: 15.11.1991

Авторы: Кечекьян, Мещеряков, Мысев, Песков, Пятницкий, Распопов, Шуринов, Ященко

МПК: A01F 12/24

Метки: аппарат, молотильно-сепарирующий

...Ж, Раушская наб., 4/5 Произволе:1 ванно-издательский комбинат "Патент", г. Ужгород, ул.1 ю арина, 101 Изобретение относится к сельскохозяйственному машиностроению, в частности кмолотильно-сепарирующим устройствамдля зерноуборочных комбайнов.Цель изобретения - повышение стабильности сепарации и уменьшение налипания массы на боковых гранях поперечныхпланок при уборке в условиях повышеннойвлажности путем размещения планок внеосновных потоков сепарации зерна.На чертеже показан молотильно-сепарирующий аппарат,Аппарат содержит молотильный барабан 1 и подбарабанье 2, выполненное в видепоперечных планок 3 с отверстиями 4,сквозь которые проходят продольные прутки 5,Каждые смежные поперечные планкирасстановлены одна относительно другойна...

Номер патента: 1573040

Опубликовано: 23.06.1990

Авторы: Быстров, Васильев, Васкевич, Дитятовский, Кирюшкин, Мысев, Орлов, Пащенко, Тен, Шашмурин

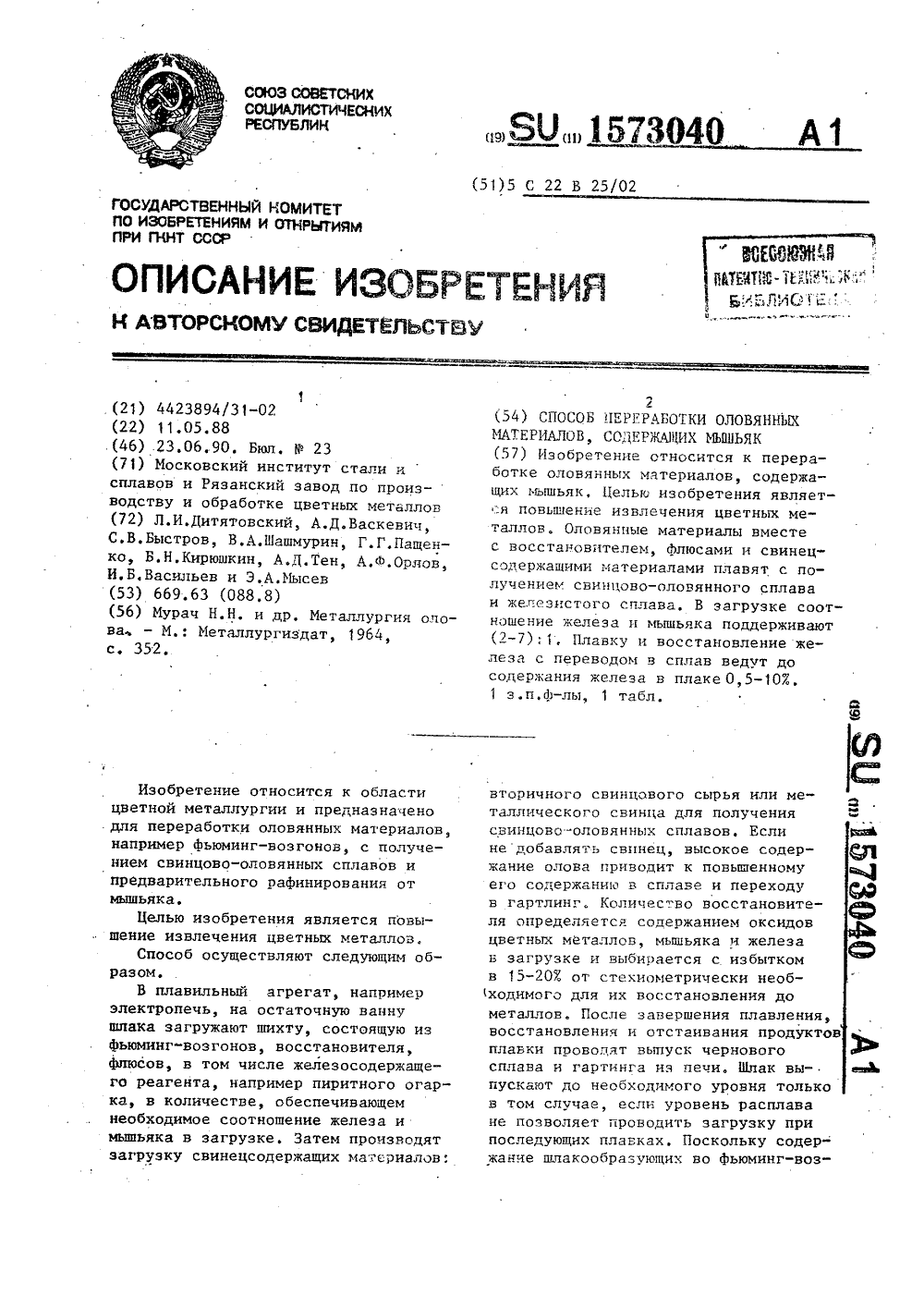

МПК: C22B 25/02

Метки: мышьяк, оловянных, переработки, содержащих

...улавливают в рукавном Фильтре и учитывают при составлении материальногобаланса.При.плавке по предлагаемому способу возгоны того же состава загружают на ванну предварительно наплавленного 50 безжелезистого шлака, содержащего, мас.%; оксид натрия 206; оксид кальция 23,5; кремнезем 42,4; остальное - прочие, Вместе с возгонами и восстановителем-коксиком загружают железо- б содержащий реагент, пиритный огарок, 1содержащий 54,7 мас.% железа, а затем свинецсодержащее вторсырье, По завершению плавки проводят выпуск чернового металла и гартлинга. При загрузке возгонов на последуюшие плавки с фьюминг-возгонами подают небольшие количества флюсов, соды и негашеной извести для поддержания постоянства состава шлакаШлак при последующих плавках...

Номер патента: 1473739

Опубликовано: 23.04.1989

Авторы: Водянникова, Мысев, Пятницкий, Ященко

МПК: A01F 12/24

Метки: молотильно-сепарирующее

...овальные пазы панелей 2, Г-образные направляющие 7, жестко закрепленные к панелям 2 и параллельно ее овальным пазам. На опорных стержнях 5 жестко закреплены эксцентрики 8 и установлены упругие элементы 9 для обеспечения надежной фиксации подвесок 4. Устройство имеет фиксатор, выполненный в виде пластины 10 с пазом и стержня 11.Устройство работает следующим образом.В рабочем положении деки 3 эксцентрики 8 заведены под направляющие 7, при этом упругие элементы 9, размещенные на опорных стержнях 5 между пластинами 6 и эксцентриками 8, прижимают пластины 6 к пазам панелей 2, а эксцентрики 8 к направляющим 7. Система подвесок 4 деки 3 в панелях 2 заблокирована от самопроизвольного разворота эксцентриков 8 путем фиксации стержня 11 в пазу...

Номер патента: 1393350

Опубликовано: 07.05.1988

Авторы: Водянникова, Макаров, Мещеряков, Мысев, Песков, Пятницкий, Распопов, Ященко

МПК: A01F 12/24

Метки: молотильно-сепарирующего, подбарабанье, устройства

...Предназначен вибровозбудитель 16, С которым связан рычажный механизм 11 посредством гидроцилиндра 12.Устройство работает следующим образом.В тяжелых условиях уборки, когда подбарабанье часто залипает комьями земли и грязи, необхоцима его периоцическая очистка, поскольку резко ухудшается сепарация зерна и возрастает обрушивание, например, риса. Поэтому производят очистку подбарабанья, например, на краю поля, При этом, выдвигая шток гидроцилиндра 12, отводят звено рычажного механизма 11 от упора 14 и после прохождения звеньями механизма. мертвого попожения, шарнирно соециненными с механизмом щеки 7, а вместе с ними до 3350 2 40 45 50 55 5 1 О 15 20 25 30 35 полнительная пластина 5 с прутками 4 начинают перемещаться в направлении вывода...

Номер патента: 527985

Опубликовано: 23.04.1988

Авторы: Корольков, Костылева, Мысев

МПК: H01J 47/02

Метки: ионизационная, камера

...камера, имеющая концентрично расположенные внутренний и внешний шаровыеэлектродь 1, образующие ионизационныйобъем. Чувствительность такой камеры определяется формулой 30В --37 10 Е Ь р,е1 дг вА д ф 1 1 е- где д - ток камеры;А - активность источника;и - число гамма-квантов с энергией на распад;рц - линейный коэффициент истин;ного поглощения энергии гамма-излучения;- линейный коэффициент ослабления излучения;- доля энергии вторичныхэлектронов, затрачиваемаяна ионизацию;й - толщина стенки внутреннегоэлектрода;г - ширина ионизационной щели;- отношение линейных тормозныхспособностей материалаэлектродов и газа;50И - энергия ионообразования.Недостатком камеры является значительная погрешность измерений,обусловленная неточностью...

Номер патента: 497938

Опубликовано: 07.04.1988

Авторы: Костылева, Мысев, Пушкарев

МПК: G01T 1/18

Метки: активности, источников, радиоактивных

...с которыми известны величиныи д .На чертеже представлено устройство, сечение по оси.Устройство. содержит высоковольтные электроды 1, собирающие электроды 2, ионизационные промежутки 3,источник 4 излучения.Устройство состоит из набора концентрических шаровых оболочек, внутри которых помещается источник разделенных ионизационными щелями, Оболочки являются электродами камеры(нечетные 1 " высоковольтными, четные 2 - собирающими). Все собирающиеи все высоковольтные электроды имеютмежду собой электрический контакт.Ионизационные токи со всех щелейскладываются.Устройство работает следующим образом. Согласно принципу Брегга-Греяудельная объемная мощность Р Вт/мизлучения, поглощенная в веществепоглотителя, связана с удельной объемной...

Номер патента: 1123389

Опубликовано: 30.05.1985

Авторы: Конев, Костылева, Мысев, Слепченко

МПК: G01T 1/16

Метки: гамма-дозиметров, градуировки

...тора, где приведены следующие обоз-(аналогично определяются средние начения: источник 1, детектор 2, величины Х, Х 4 1 к и д ) о)Чи и ЫЧд - элементы объема источ- причем знаки 2 и 7 приведены дляи Ь ника и детектора, д - расстояние выбранных на чертеже направлений между ними, Р в . расстояние между 5 осей 7 а величинагд 7 к оп геометрическими центрами источника4 р и детектора. ределяет погрешность применения метода наименьших квадратов на малых Предложенный способ основан нарасстояниях. том, что поправка йР на Расстоянии между геометрическими центрами 1 О И ур ( ) следует чтоИз уравнения (2) сле ет что источника и детектора (или двумя может быть представлено в в ер д а лено в виде любымн другими точками источника рЕ (з) И детектора,...

Номер патента: 1126243

Опубликовано: 30.11.1984

Авторы: Водянникова, Мещеряков, Мысев, Песков, Пятницкий, Распопов, Ященко

МПК: A01F 12/24

Метки: дека, молотильного, устройства

...дека молотильного устройства,размещенная в боковинах молотилки с воз. можностью перемещения и содержащаяпрутковую сепарирующую решетку, шарнирно установленную в задней части деки 12.Недостатком известной деки является то,что прутки решетки установлены под угломвверх, что приводит к сгруживанию ворохаи ухудшает его сепарацию на соломотрясе.Цель изобретения - повышение эффективности сепарации обмолоченного вороха.Указанная цель достигается тем, что вдеке молотильного устройства прутковаясепарирующая решетка снабжена кинематическнм звеном, выполненным в виде щеки спазом, которая жестко закреплена на решетке, а боковина молотилки снабжена пальцем,расположенным в пазу щеки.На фиг. 1 схематически изображено положение деки с прутковой...

Номер патента: 673076

Опубликовано: 07.02.1984

Авторы: Костылева, Мысев, Юрьев

МПК: H01J 47/02

Метки: активности, ионизационная, источников, камера, радиоактивных

...равна примерно С;=2 мм.После прохождения такой толщины отэнергии магкой компоненты остаетсядоля, примерно равная е-ямим=0,28. Такое сильное ослабДейие до первого зазора не можетобеспечить хорошей точности. Дажеесли вся толщина меди (. =6,0 см,определенная из условия поглощейия98 энергии жесткой компоненты разбита на 30 электродов по 2 мм толщиной (изготовление такой системыпредставляет очень большие труцности и приближенное интегрированиекривой е4" осуществляется по формуле парабол Симпсона, то ошибкаизмерения энергии мягкой компонен-ты составляет Ф 47Устройство, выполненное из одного титана, должно иметь слой поглотителя толщиной 120 мм. Это приводит к. тому, что наружный диаметрпоследнего электрода (с учетом радиуса,около 20-30...

Номер патента: 671596

Опубликовано: 07.02.1984

Авторы: Костылева, Мысев, Юрьев

МПК: H01J 47/02

Метки: активности, ионизационная, источников, камера, радиоактивных

...часть суммарной толп1щини, а иирина 1 с-ой ионизационнойщели пропорциональна.рКе, гдедля 1 К и;,-абсцисса, ю - вес-ой ордин."ти в формуле численногоинтегрирования Лагерра от О до оэО. Вследствие чего суммарныйионизационноый ток щелей пропорционален мощности излучения поглощенной в бесконечно толстом поглотителе,Токтакой камеры пропорционален мощности Р излучения, выделяющейся в бесконечно толстом поглотителе и равной мощности внешнего излучения источника.На чертеже представлено сечениеионизационной камеры по оси устройства, которое содержит высоковольтные электроды 1; собирающие электроды 2; ионизационные промежутки 3,источник 4 излучения.Устройство состоит из набора концентрических шаровых оболочек(внутрь которых )помещается...

Номер патента: 199277

Опубликовано: 30.11.1982

Автор: Мысев

МПК: H01J 47/02

Метки: ионизационная, камера

...5 МэВ) можно изготовить переднюю стенку камеры несколько меньших размеров, чем это тоебуется для полного поглощения из лучения. Так как ослабление гамма-излучения с толщиной материала в осевом направлении происходит по показательхному закону с наименьшим для данного вещества коэффициентом ослабления (,и)для компенсации утечек излучения в этом направлении достаточно заменить часть винтовой (геликоидной) поверхности, соответствующей сектору с углом раствораЬ Ч= 2 Л/п(1+ фЬ 2)на плоскость, параллельную основанию, как показано, например, на фиг. 3. В этом случаем . кйд- - "-й2 м(где Ь 2 - наибольшая толщина передней стенки), а чувствительность Я 2 камеры с глубиной, рабочего объема а 2 в первом и втором случаях составляета /Л(Ь +.Этот...

Номер патента: 740187

Опубликовано: 15.06.1980

Авторы: Блохин, Мысев, Песков, Пятницкий, Ященко

МПК: A01F 12/50

Метки: бункер, зерноуборочного, комбайна

...9,установленными на его поверхности. Дляуменьшения трения между отсекателем 4и сводоразрушителем 5 установлены пластины 10, например капроновые. Для предупреждения возможной утечки зерна через зазормежду тягой 7 и боковой наклонной стенкой 2 установлен уплотнитель 11, напримеркапроновый.Выгрузка влажного зерна из бункера,когда в нем образуются своды, осуществляется следующим образом,Сводоразрушитель 5 перемещается воз- овратно-поступательно из одного крайнегоположения в другое, при этом окна 8 наогсекателе 4 и сводоразрушителе 5 то перекрываются, как показано на фиг. 1, то совмещаются, как показано на фиг. 2. В положении, когда окна 8 йерекрыты, зернопросыпается в выгрузной шнек 3 только череззазоры между отсекателем 4 и...

Номер патента: 338195

Опубликовано: 01.01.1972

Авторы: Заргар, Лаевский, Мысев

МПК: A01F 12/10, B65G 47/18

Метки: вороха, зернового, транспортер-дозатор

...и транспортера с захватывающими пальцами. В таких транспортерах дозировка осуществляется с помощью щели, через которую протаскивается хлебная масса, захватываемая, пальцами транспортера. Подача зернового вороха регулируется путем изменения высоты щели или скорости движения ленты транспортера.Однако в таком транспортере-дозаторе весь хлебный ворохподанный в,приемный ковш дозатора, попадает на ленту транспортера и вместе с ней движется к дозирующей щели, расположенной в нижней части передней стенки приемного ковша. Упираясь в переднюю стенку, зерновой ворох сгружается, в результате чего происходит заклинивание дозирующего окна и дозировка нарушается.Целью изобретения является обеспечение равномерной подачи зернового вороха и предотвращение...

Номер патента: 305920

Опубликовано: 01.01.1971

Авторы: Заргар, Зерноуборочных, Мысев, Тгшин

МПК: B07B 9/00

Метки: зерноочистительная

...различных культур по поверхности каскадной решетки.Секции каскадной решетки установленына общем регулируемом основании, котороевыполнено с центром поворота в верхней части. Шарнирная подвеска основания решеткипозволяет изменить ее положение относительно всасывающего отверстия.На чертеже изображена предложеннаязерноочистительная машина с регулируемоикаскадной решеткой.Опа состоит из транспортера 1, секцийкаскадной решетки 2, шарнира 3 секций сфиксатором, основания 4 каскадной решетки,фиксатора 5, всасывающего отверстия 6, трубопровода 7, рсгулировочного щитка 8, ветрорешетной очистки 9 и шарнира 10 каскаднойрешетки.Зерноочистительная машина работает следующим образом,Зерновой ворох транспортером 1 подаетсяна каскадную решетку 2, при...

Номер патента: 296946

Опубликовано: 01.01.1971

Автор: Мысев

МПК: B08B 3/04, F28G 9/00

Метки: промывки, секций, стенд, теплообменногоаппарата

...емкость с водой, подключен ную при помощи трубопровода с сопловым ап. паратом, соединенным с магистралью сжатого воздуха, к промываемой секции.Целью изобретения является повышение качества промывки секций холодильника. 10Для этого на трубопроводе установлен пульсатор, снабженный обратным клапаном для отключения емкости и соединенный с магистралью сжатого воздуха, Емкость имеет отсек, подключенный к секции с помощью трех ходового крана для отключения соплового аппарата при проверке секции на истечение.На чертеже схематически изобраяен описываемый стенд.Стенд содержит емкость 1 с водой, снабжен ную отсеком 2, подключенным к промываемой секции 8 при помощи трехходового крана 4. Емкость имеет поплавковый запорный клапан б и подключена при...

Номер патента: 212655

Опубликовано: 01.01.1968

Авторы: Алферов, Барашев, Заргар, Лаевский, Мысев, Эйгер

МПК: B07B 4/04, B07B 4/08

Метки: вороха, зерна, первичной

...длины позволяет достигнуть увеличения живого сече. Ю ния к концу решета, Нижнее решето заканчивается удлинителем 9. Очистительная камера подвешена на подвесках 10 и 11 и приводится в движение при помощи колебателя 12 и шатунов 13.15 Вентилятор снабжен воздушным каналом 14с направляющими щитками 15. Для выравнивания воздушного потока и предотвращения попадания зерна в вентилятор выходное окно канала 14 закрыто проволочной сеткой 1 б. На 20 пальцах решет укреплены гребенчатые выступы 17,Устройство работает следующим образом.Зерновой ворох подается на верхнее решето очистительной камеры, которое совершает 25 вместе с камерой возвратно-поступательноедвижение, При этом ворох транспортируется по поверхности решета и зерно, находящееся в...

Номер патента: 204788

Опубликовано: 01.01.1967

Авторы: Государственное, Заргар, Зерноуборочных, Мысев, Тирацу

МПК: A01D 85/00, A01D 90/14

Метки: днища, стогообразователей, струн, удержания

...в которых имеются пазы для хвостовпков струн. При транспортировке пустого стоговоза вследствие вибрации шаровые концы струп выходят из пазов скоб и падают па землю, Выпавшие струны па,поворотах попадают под колеса и рвутся. То же самое происходит ц в начале заполнения стоговоза-стогообразователя, когда первые порции сена или соломы с большой высоты падают на днище.В предлагаемом приспособлении для,предотвращения выпадании струн из пазов на скобе укреплен пружинный прижим, удерживающий хвостовики струн в Пазах.На фиг. 1 изображено предлагаемое приспособление, вид спереди; фиг, 2 - то же, вид в плане; на фиг. 3 - то же, вид сбоку.Приспособление содержит поперечную трубу 1 сброса струн с приваренными к ней скобами 2, спабжепными вертикально...

Номер патента: 199021

Опубликовано: 01.01.1967

Автор: Мысев

МПК: B23P 19/02, B25B 27/02, H02K 15/00 ...

Метки: запрессовки, остов, подшипникового, тягового, щита, электродвигателя

...корпус, захваты для крепления корпуса к остову электродвигателя и толкателн, установленные в корпусе и взаимодействующие своей опорной поверхностью с подшипннковым щитом.Предлагаемое приспособление отличается от известного тем, что для устранения перекосов при запрессовке оно снабжено грузовым кольцом и двуплечими рычагами в количестве, равном количеству толкателей, установленными в корпусе так, что одни концы их взаимодействуют с толкателями, а другие связаны с грузовым кольцом, при подъеме которого осу. ществляется равномерная запрессовка.На чертеже првиедена схема предлагаемого приспособления,Приспособление содержит корпус 1 с установленными в нем толкателями 2 и захваты 3. Толкатели взаимодействуют с двуплечими рычагами 4,...

Номер патента: 164853

Опубликовано: 01.01.1964

Автор: Мысев

МПК: B23P 19/02, B25B 27/02, B66F 3/20 ...

Метки: блоков, выпрессовки, гильз, захвата, цилиндров

...связана с разжимной шайбой 12 тягами 13 и пятой 14. Верхняя шайба 11 связана с планкой 15 тягами 1 б. Приспособление, подвешенное па крюке мостового крана, опускается в цилиндровую втулку 17, При соприкосновении с верхним торцом цилиндровой втулки планка и связан ная с ней верхняя шаноа останавливаются.Верхние концы лап освобождаются от запирающей их верхней шайбы, а нижние концы лап под действием запирающей шайбы расходятся до соприкосновения с цилиндровой 10 втулкой. Когда корпус ляжет на блок, начнутрасходиться рычаги и стержень с захватом будет опускаться. При горизонтальном положении рычагов нижние концы лап входят в зацепление с цилиндровой втулкой и запирают ся шайоой 10. Зацепление лап сигнализируется ударом разжимной шайбы о...
