Стенд для разборки и сборки бортовой передачи гусеничных тракторов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 202783
Автор: Еремин
Текст

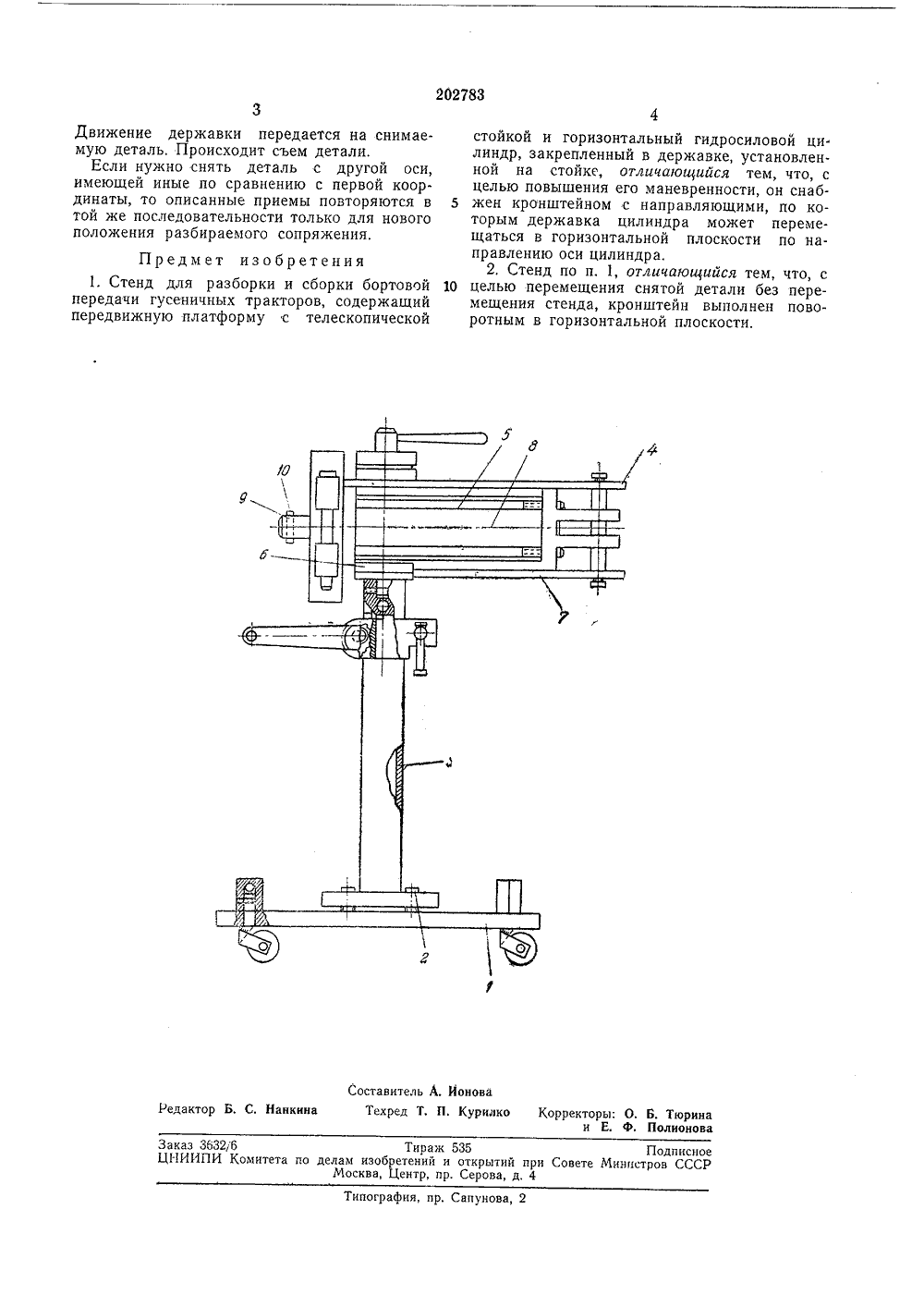

202783 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Ссеа Советских Социалистических РеспубликЗависимое от авт. свидетельства-87 а, 22 аявлено 17.Л 1,1965 (М 101 3/25-28 вкиисоединением 1 ПК В 25 Ь Комитет оо деламобретеиий и открытийри Сосете йтииистрооСССР риоритет УДК 621.757:631.3 .004.67(088.8 1967. Бюллетень1 бликова ания 2.ХП.196 Дата опубликован Автор изобретен. В. Ереми аявител СТЕНД ОРТОВОЙ ПЕРАЗБОРКИ И СБОРКИЧИ ГУСЕНИЧНЫХ ТРАКТОРО рки узижную и гори- становстойке. извест 1 с на- цилин- альной жет перемещат сти по направлеДля перемещ мещения стенда ротным в горизРабота стенд азоорки и сооащие передвской стойкойцилиндр, уепленной натличается откронштейноьм державкав горизонтю оси цилинд После установки стенда относительно снимаемой детали на него устанавливают захва тывающие приспособления. Если производится съем с вала охватывающей его детали, то на стенд устанавливают захватывающие лапьь Так могут быть сняты: звездочка, ступица, подшипник с задней оси. Если производит ся выем детали из полости, охватывающей еедетали (подшипник из стакана), то тяга с захватывающим приспособлением укрепляется на штоке 9 с помощью штифта 10, а торцовая часть (правая) державки 4 служит опорой на 20 корпус гидросиловому цилиндру при выпрессовывании детали, Когда захватывающее приспособление на стенде закреплено и захват детали произведен, рукоятка позертывается из положения нейтрально в крайнее правое 25 положение вверх (имеется ввиду съем охватываюшей детали), и шток 9, выдвигаясь из цилиндра, опирается на торец вала, с которого снимается деталь, а затем будет двигаться влево (по чертежу) цилиндр 5, увлекая дер жавку 4 по направляющим 7 кронштейна. Такое выполнение стенда позволяет повысить его маневренность, разместив насосную станцию вне стенда и исключив при этом возможность его опрокидывания под действием веса снятой детали из-за общего облегчения стенда.Для перемещения снятой детали без перемещения стенда кронштейн может быть выполнен поворотным в горизонтальной плоскости.На чертеже изображен предлагаемый стенд (вид спереди с частичным разрезом).Стенд содержит передвижную платфо к которой с помощью болтов 2 закрепле лескопическая стойка 3, На стойке ус лена державка 4, в которой закреплен зонтальный гидросиловой цилиндр 5.Стенд снабжен кронштейном 6 с направляющими, по которым державка цилиндра морму 1, на те- танов- гориИзвестны стенды для р лов трактора, содерж платформу с телескопиче зоптальный гидросиловой ленный в державке, закр Предлагаемый стенд о яых тем, что он снабжен правляющими, по которь дра может перемещаться плоскости по направлениься в горизонтальнои плосконию оси 8 цилиндра 5.ения снятой детали без перекронштейн выполнен повоонтальной плоскости,заключается в следующем.Заказ 3632(б Тираж 535 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д, 4 Типография, и р. С ап ун ова, 2 Движение державки передается на снимаемую деталь. Происходит съем детали,Если нужно снять деталь с другой оси, имеющей иные по сравнению с первой координаты, то описанные приемы повторяются в той же последовательности только для нового положения разбираемого сопряжения. Предмет изобретения1. Стенд для разборки и сборки бортовой передачи гусеничных тракторов, содержащий передвижную платформу с телескопической стойкой и горизонтальный гидросиловой ци.линдр, закрепленный в державке, установленной на стойке, отличающийся тем, что, с целью повышения его маневренности, он снаб жен кронштейном с направляющими, по которым державка цилиндра может перемещаться в горизонтальной плоскости по направлениюю оси цилиндра.2, Стенд по п. 1, отличающийся тем, что, с 10 целью перемещения снятой детали без перемещения стенда, кронштейн выполнен поворотным в горизонтальной плоскости.
СмотретьЗаявка
1019343
А. В. Еремин
МПК / Метки
МПК: B23P 19/027, B62D 55/32
Метки: бортовой, гусеничных, передачи, разборки, сборки, стенд, тракторов
Опубликовано: 01.01.1967
