Молекулярный дистиллятор

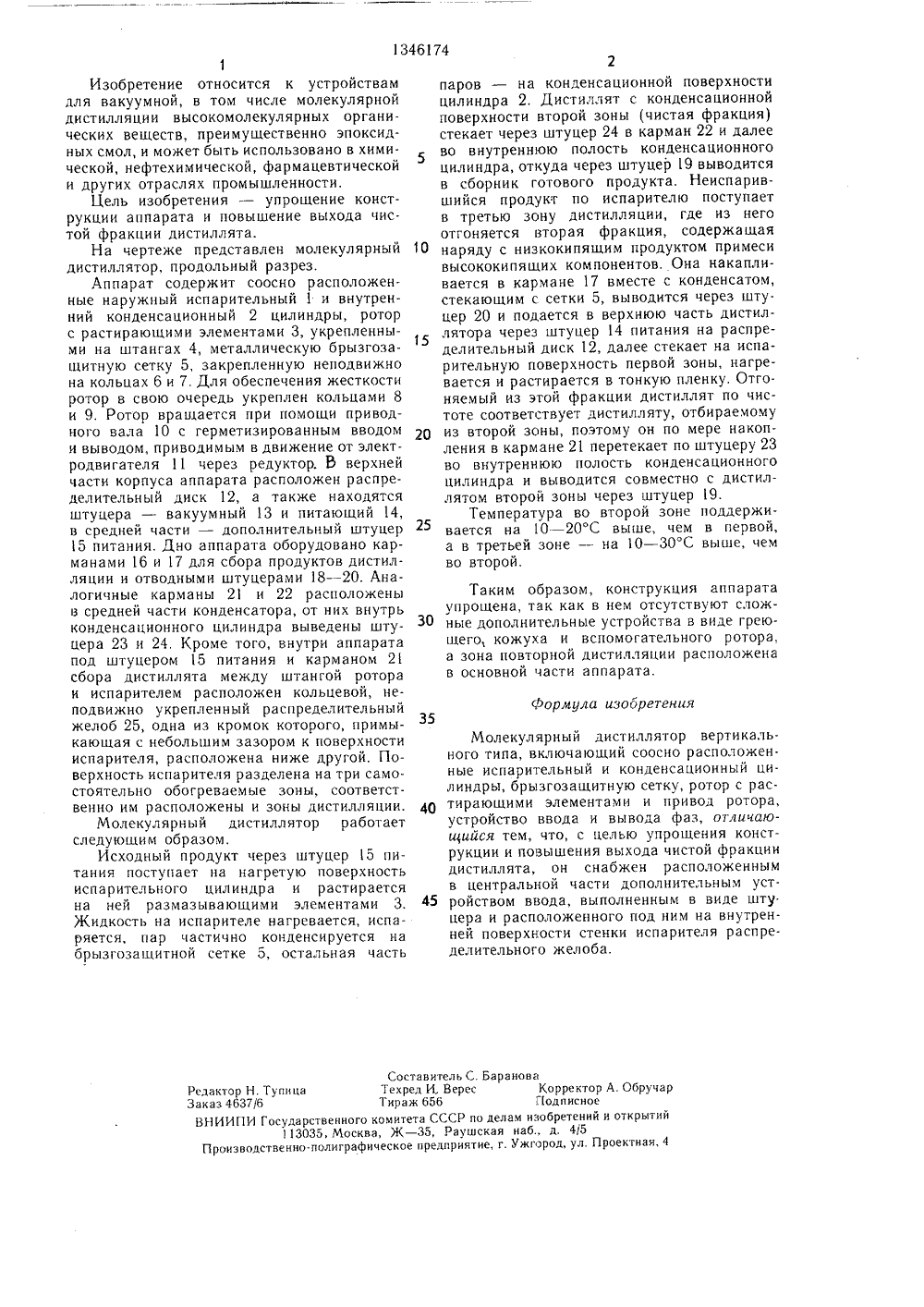

(5 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ИЗОБРЕТЕНИЯ", уча,ДЕТЕЛЬСТВУ, : И(54) МОЛЕКУЛЯРНЫЙ ДИСТИЛЛЯТОР (57) Изобретение относится к устройствам для вакуумной, молекулярной дистилляции высокомолекулярных органических веществ, преимущественно эпоксидных смол, и может быть использовано в химической, нефтехими(21) 403 (22) 04.0 (46) 23.1 (72) В. и В; Г. Х (53) 66.0 (56) Исп мы Саге ЯО 1346174 ческой, фармацевтической и другнх отраслях промышленности. Цель изобретения - упрощение конструкции аппарата и повышение выхода чистой фракции дистиллята. Аппарат содержит соосно расположенные наружный испарительный 1 и внутренний кондснса. ционный 2 цилиндры, ротор с растирающими элементами 3, укрепленными на штангах 4, сетку 5, закрепленную неподвижно на кольцах 6, 7, распределительный диск 12, расположенный в центральной части дополните чьным устройством ввода, выполненным в виде штуцера 15 и расположенного нод ни на внутренней поверхности стенки иснари теля распределительного желоба 25.ил.13461 74гпаров - на конденсационной поверхности цилиндра 2. Дистиллят с конденсационной поверхности второй зоны (чистая фракция) стекает через штуцер 24 в карман 22 и далее во внутреннюю полость конденсационного цилиндра, откуда через штуцер 19 выводится в сборник готового продукта. Неиспарившийся продукт по испарителю поступает в третью зону дистилляции, где из него отгоняется вторая фракция, содержащая наряду с низкокипящим продуктом примеси высококипящих компонентов. Она накапливается в кармане 17 вместе с конденсатом, стекающим с сетки 5, выводится через штуцер 20 и подается в верхнюю часть дистиллятора через штуцер 14 питания на распределительный диск 12, далее стекает на испарительную поверхность первой зоны, нагревается и растирается в тонкую пленку, Отгоняемый из этой фракции дистиллят по чистоте соответствует дистилляту, отбираемому из второй зоны, поэтому он по мере накопления в кармане 21 перетекает по штуцеру 23 во внутреннюю полость конденсационного цилиндра и выводится совместно с дистиллятом второй зоны через штуцер 19.Температура во второй зоне поддерживается на О - 20 С выше, чем в первой, а в третьей зоне - на 10 - 30 С выше, чем во второй,Формула изобретения 1Изобретение относится к устройствам для вакуумной, в том числе молекулярной дистилляции высокомолекулярных органических веществ, преимущественно эпоксидных смол, и может быть использовано в химической, нефтехимической, фармацевтической и других отраслях промышленности.Цель изобретения - упрощение конструкции аппарата и повышение выхода чистой фракции дистиллята.На чертеже представлен молекулярный дистиллятор, продольный разрез.Аппарат содержит соосно расположенные наружный испарительный 1 и внутренний конденсационный 2 цилиндры, ротор с растирающими элементами 3, укрепленными на штангах 4, металлическую брызгозащитную сетку 5, закрепленную неподвижно на кольцах 6 и 7. Для обеспечения жесткости ротор в свою очередь укреплен кольцами 8 и 9. Ротор вращается при помогци приводного вала 10 с герметизированным вводом и выводом, приводимым в движение от электродвигателя 11 через редуктор, В верхней части корпуса аппарата расположен распределительный диск 12, а также находятся штуцера - вакуумный 13 и питающий 14, в средней части - дополнительный штуцер 15 питания. Дно аппарата оборудовано карманами 16 и 17 для сбора продуктов дистилляции и отводными штуцерами 1820. Аналогичные карманы 2 и 22 расположены в средней части конденсатора, от них внутрь конденсационного цилиндра выведены штуцера 23 и 24. Кроме того, внутри аппарата под штуцером 15 питания и карманом 2 сбора дистиллята между штангой ротора и испарителем расположен кольцевой, неподвижно укрепленный распределительный желоб 25, одна из кромок которого, примыкающая с небольшим зазором к поверхности испарителя, расположена ниже другой. Поверхность испарителя разделена на три самостоятельно обогреваемые зоны, соответственно им расположены и зоны дистилляции.Молекулярный дистиллятор работает следующим образом,Исходный продукт через штуцер 5 питания поступает на нагретую поверхность испарительного цилиндра и растирается на ней размазывающими элементами 3. Жидкость на испарителе нагревается, испаряется, пар частично конденсируется на брызгозащитной сетке 5, остальная часть 10 15 20 25 30 35 40 45 Таким образом, конструкция аппарата упрощена, так как в нем отсутствуют сложные дополнительные устройства в виде греющего, кожуха и вспомогательного ротора, а зона повторной дистилляции расположена в основной части аппарата. Молекулярный дистиллятор вертикального типа, включающий соосно расположенные испарительный и конденсационный цилиндры, брызгозащитную сетку, ротор с растирающими элементами и привод ротора, устройство ввода и вывода фаз, отличаюи 4 ийся тем, что, с целью упрощения конструкции и повышения выхода чистой фракции дистиллята, он снабжен расположенным в центральной части дополнительным устройством ввода, выполненным в виде шту. цера и расположенного под ним на внутренней поверхности стенки испарителя распределительного желоба.Составитель С. БарановаРедактор Н. Тупица Техред И, Верес Корректор А. ОбручарЗаказ 4637/6 Тираж 656 Г 1 одписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж - 35, Раугпская наб., д. 4/5Производственно. полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
