B01D — Разделение

Номер патента: 1556722

Опубликовано: 15.04.1990

Авторы: Гончаров, Чесноков

МПК: B01D 47/18

Метки: газа, мокрой

...коаксиальных полых дисков 5. Вал приводится во вращение электродвигателем о. Водораспределители подключены к трубопроводу подачи жидкости 7, а в боковых стенках дисков 5 устроены обращенные друг к другу полукольцевые щели 8 различного радиуса.Устройство работает следующим образом.Загрязненный газ поступает в корпус 1 устройства. Одновременно по трубопроводу 7 в распределители подается жидкость. Г 1 од действием электродвигателя 6 приводится во вращение вал 2 с установленными на нем пучками 3 нитей 4. Жидкость из распределителей вытекает через полукольцевые щели 8 и орошает нити, благодаря вращению которых диспегируется на мелкие капли. Загрязненный газ промывается высокодисперсным распылом жидкости, вследствие чего взвешенные частицы...

Номер патента: 1556723

Опубликовано: 15.04.1990

Авторы: Веретельник, Гончаров, Клепиков, Кузнецов, Майков, Парфенюк

МПК: B01D 53/02, B01D 53/06

Метки: парогазовой, разделения, смеси

...очистку (засасывается или подается под давлением внешней системы), При подходе в крайнее положение поршень 18 нажимает на шток 16, открывает клапан 15 и через трубки 17 камера сжатия наполняется ПГС до давления промежуточной емкости 13 (давление в промежуточной емкости всегда выше), при этом клапан 7 закрывается.При ходе поршня 18 вперед срабатывает выпускной клапан 10 и очищаемая ПГС, проходя через трубку 6, попадает в рабочую камеру 1, где происходит очистка ПГС, откуда через клапан 14, настроенный на определенное давление срабатывания, попадает в промежуточную емкость 13. В рабочей камере 1 остается определенное количество очищаемой ПГС под рабочим давлением.При отводе привода 21 (теперь крестовина 25 находится в зацеплении со штоком...

Номер патента: 1556724

Опубликовано: 15.04.1990

Авторы: Ботнев, Гоголин, Кудрявцев, Тарабара

МПК: B01D 53/04

Метки: адсорбционного, аппарат, проведения, процесса

...например оксиды азота, поступают по патрубку 3 входа в корпус 1 и поглощаются клиноптилолитом. Благодаря наличию перемычекгазовый поток срывается со стенок внутрь корпуса 1 и поглощается (адсорбируются оксиды азота) клиноптилолитом. Малые концентрации оксидов азота поглощаются вторым слоем поглотителя - активированным углом. При срабатывании клиноптилолита (поглощении оксидов азота до 20 вес, Я) оксиды азота начинают поглощаться активирванным углем и он начинает сильно разогреваться (до 470 К), температура его регистрируется термопарой нижней камеры. Это повышение температуры является сигналом к окончанию подачи дренажных газов в аппарат. Вторая стадия работы аппарата - каталитическое восстановление оксидов азота - осуществляется...

Номер патента: 1556725

Опубликовано: 15.04.1990

Авторы: Ершов, Лакомкин, Лахтанов, Марков

МПК: B01D 53/18

Метки: аппрат, тепломассообменный

...лопатки 13 завихрителя 4, приобретает вращательное движение и направляется к внутренней поверхности корпуса аппарата 1, Одна часть газожидкостного потока поступает на наклонные пластины 6 и по ним направляется вверх в пространство между наружной частью приемного конуса 3 и внутренней поверхностью аппарата 1, жидкость переливается через верхний срез 11 пластин 6 и стекает вместе с газом на нижерасположенное контактное устройство 2. При изготовлении приемного усеченного конуса 3 с отверстиями 14 на уровне среза нижнего основания 8 распыливающего усеченного конуса 5 часть газожидкостного потока из пространства между верхней наружной поверхностью приемного конуса 3 и корпусом 1 ижектируется через отверстия 4 и смешивается с входящим в...

Номер патента: 1556726

Опубликовано: 15.04.1990

Авторы: Ермолов, Мизин, Минченко, Молдавский, Стыценко

МПК: B01D 53/18

Метки: жидкости, распределитель

...полос, размещенный в насадочной колонне, общий вид; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - узел 1 на фиг. 1; на фиг. 4 - желобчатый распределитель с устройством для фиксирования капилляров в виде горизонтальных канавок, общий вид; на фиг, 5 - вид Б на фиг. 4; на фиг. 6 - узел П на фиг. 4; на фиг. 7 - одиночный капилляр. Желобчатый распределительляров 4 (фиг. 5). Верхние изгибы капилляров 4 выполнены в виде пружинок, плотноприжатых к боковым стенкам переливныхжелобов 2. Это достигается тем, что расстояние между ветвями этих изгибов в верхней зоне больше, чем в нижней зоне: 5)52(фиг. 7),Орошающая жидкость подается черезштуцер 11.Распределитель работает следующим образом,10Орошающая жидкость с вышерасположенного слоя насадки или...

Номер патента: 1556775

Опубликовано: 15.04.1990

Авторы: Бацеля, Друпп, Руденко

МПК: A01D 41/127, A01D 75/00, B01D 35/16 ...

Метки: поверхностей, постоянного, профиля

...О 56 т 75 Формула изобретения Составитель А. Кзлахин Гс ла к т ор Л. Реви н Техрел И. Вере Корректор 1. Патай Заказ 679 Тираж 515 Полписное ВНГИГ 1 И Госу,шрственинго коиитета по изобрегснияц и открытиям при ГКНТ СССР13035, Москва, Ж - 35, Ра шская наб., л. 4 5 Произволствеино.излатегшский колбинт Патент, г. Ужгорол, ул. Гагарина, 101направлении раскрытия зазора). Г 1 ри этом зона постоянного гидроъддрд также движется вмесге с коциром в зазоре, очищая поверхность цод копиром.При обработке внутренней поверхности постоянного профиля копир устанавливают внутри изделия с зазором и воду нагнетают к копиру прямо в изделие. Лалее процесс очистки происходит аналогично очистке наружной поверхности. В случае, если изделие не рассчитано ца...

Номер патента: 1557029

Опубликовано: 15.04.1990

Авторы: Бронников, Цыганюк

МПК: B01D 45/12, B65G 53/60

Метки: газа, отделения, сыпучего, транспортирующего

...веса, происходит "мягкое" разделение Аракций материала. Созданное пониженное давление за счет искривления струи, вовлекает большие дополнитель. ные массы аэросмеси в струю из центрального пространства обечайки 2, что существенно уменьшает скорость и энергию частиц материала струи. Двигаясь вдоль криволинейной поверхности обечайки 2, струя вниз по потоку расширяется и это также способствует снижению скорости и энергии частиц материала потока аэросмеси.Поток аэросмеси искривляется в перпендикулярной плоскости криволинейными ребрами 11. Создание центробежных сил в потоке способствует процессу разделения аэросмеси и плавному выпаданию материала в осадок.Поток, срываясь с кромки 10, распространяется дальше как свободная струя в горизонтальном...

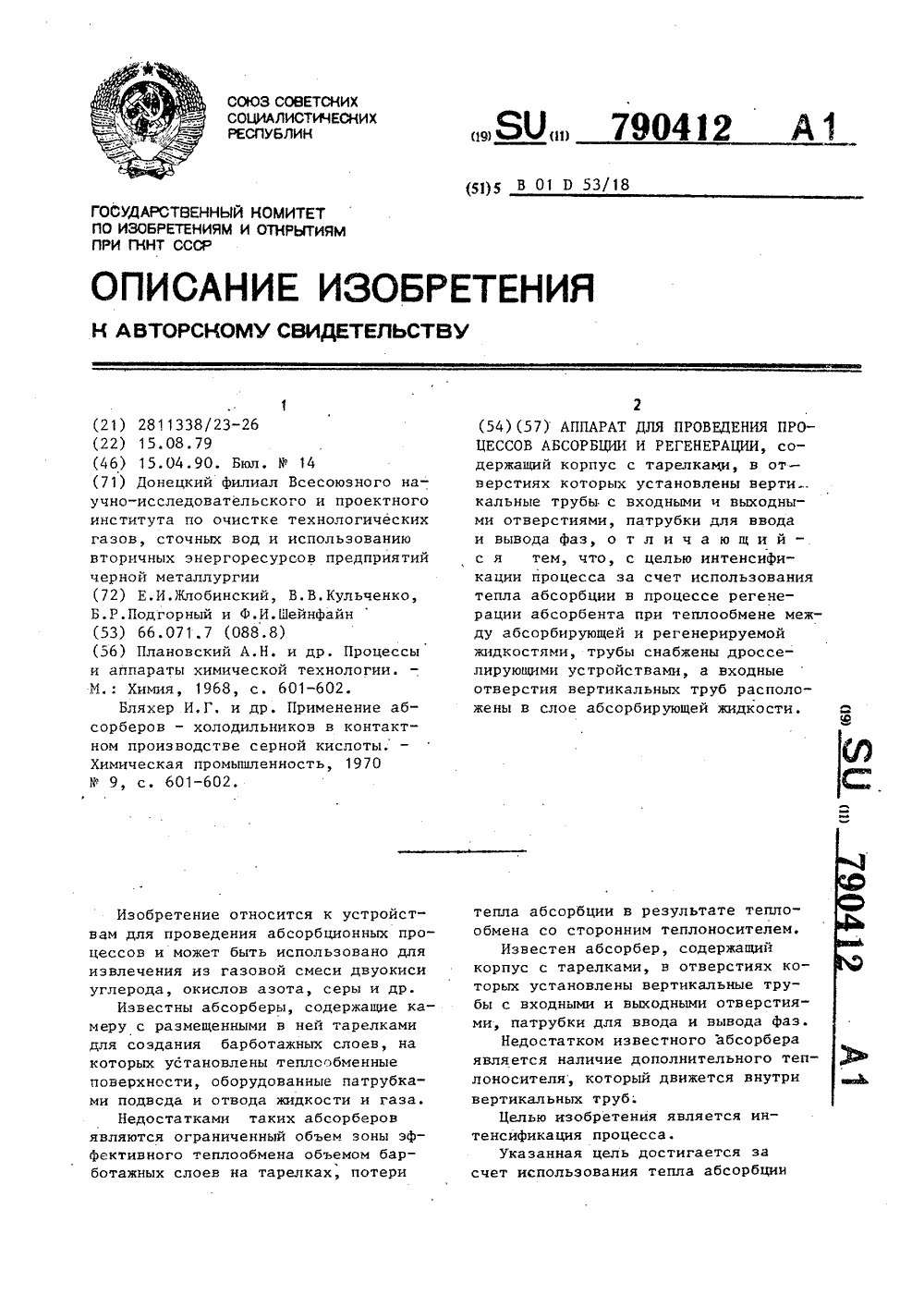

Номер патента: 790412

Опубликовано: 15.04.1990

Авторы: Жлобинский, Кульченко, Подгорный, Шейнфайн

МПК: B01D 53/18

Метки: абсорбции, аппарат, проведения, процессов, регенерации

...теп лоносителя, который движется внутри вертикальных труб. Целью изобретения ятенсификация процесса. Указанная цель доств процессе регенерации абсорбента . при теплообмене между абсорбирующей и регенерируемой жидкостями, при этом трубы снабжены дросселирующими устройствами, а входные отверстия вертикальных труб расположены в слое абсорбируюшей жидкости.На чертеже схематически изображен предлагаемый абсорбер.Абсорбер содержит верхнюю камеру 1 .с патрубками отвода жидкости 2 и газа 3, нижнюю камеру 4 с тарелками 5, патрубками подвода жидкости 6 и газа 7, и отвода газа 8, вертикальные трубы 9, закрепленные плотно в межкамерной перегородке 10, проходящие с зазором через отверстия в тарелках 5, имеющие выходные отверстия в верхней...

Номер патента: 1558421

Опубликовано: 23.04.1990

Авторы: Зыбцев, Касяненко, Кибиткин, Колесниченко, Коптев, Коробанов, Львов

МПК: B01D 1/22

Метки: аппарат, выпарной, пленочный

...верхнюю трубную решетку 4. Попатрубку 9 в греющую камеру 5 подаютгреющий пар, который конденсируется на наружной поверхности теплообменных труб 6.Исходный раствор поступает на верхнюютрубную решетку 4 и стекает в виде пленки по внутрен ней поверхности некоторогоколичества теплообменных труб 6, работающих как опускные. Раствор, опускаясь потрубам 6, нагревается и на определеннойвысоте закипает. В нижней части греющейкамеры 5 находится кипящий раствор. Уровень раствора внутри греющих труб 6 поддерживается с помощью регулятора 15уровня, связанного с регулирующим органом 16, установленным на патрубке 7 вводараствора, и составляет 25 - 40 О длины греющей трубы.Кипящий раствор поступает под нижнюютрубную решетку 4 и входит в остальную часть...

Номер патента: 1558422

Опубликовано: 23.04.1990

Авторы: Ерохин, Землянов, Никитина, Эйхерт

МПК: B01D 11/04

Метки: смесительно-отстойный, экстрактор

...в центральном отверстии в горизонтальной перегородке 5. Верхняя часть 16 напорного патрубка 13 введена во всасывающий патрубок 11 турбинной мешалки 10, а нижняя часть 17 - в предкамеру 7.При работе экстрактора органическая и водная фазы поступают . в предкамеру 7, откуда напорным патрубком 13 засасываются, а винтовой насадкой 14 направляются во всасывающий патрубок 11 турбинной мешалки 10. Вал 8, установленный в подшипниках 9, сообщает вращение турбинной мешалке 10. Смесь фаз через нагнетательные патрубки 12 турбинной мешалки 1 О выбрасывается в смесительную камеру 3, перемешивается и через пороговую перегородку 2 переливается в отстойную камеру 4.Сопряженные в подшипниковую пару скольжения напорный патрубок 13 и втулка 15,...

Номер патента: 1558423

Опубликовано: 23.04.1990

Авторы: Алексеев, Блохин, Пак, Румянцев, Семенов, Таушканов

МПК: B01D 15/04

Метки: кобальта, никеля, солей

...кобальта, содержащему 123 г/л кобальта и 1 г/л никеля, добавляют мочевину из расчета 3 г/л, доводят рН раствора до 3,6, после чего пропускают его через колонку вместимостью 25 мл (Н:Д=10:1), заполненную амфолитом АНКБ. После насыщения никелем ионит промывают дистиллированной водой, содержащей 3 г/л мочевины, обрабатывают 120 мл раствора соляной кислоты концентрации 73 г/л, содержащего 3 г/л мочевины, и затем вновь промывают дистиллированной водой, содержащей также 3 г/л мочевины.Параллельно с этим со всеми растворами указанного состава по основным компонентам, имеющим те же значения рН, но без добавления восстановителей, были проведены опыты по очистке на тех же сорбентах и колонках, при той же скорости пропускания растворов, т. е....

Номер патента: 1558424

Опубликовано: 23.04.1990

Авторы: Щипков, Янкелевич

МПК: B01D 21/00, B01D 21/24

Метки: вод, сточных

...лотка 12.оснащенному регуликлапано.": 9, в верхно 1 о дается сжатый воздух, избыточное давление ь1558424 Формула изобретения 20 Соста ви тель Т. Леди е ваРедактор В. Петра ш Техред И. Верес Корректор Н. РевскаяЗаказ 792 Тираж 58 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР3035, Москва, Ж - 35, Раушская наб., д. 45Гроизводствснно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, 01 3сгустителе, выходит в атмосферу через калиброванное отверстие дроссельного устройства 11, причем величина избыточного давления в сгустителе определяется соотношением между подачей и выходом воздуха. Избыточное давление в сгустителе обуславливает перепад уровней ЛЬ в трубах гидро- затвора 14, В свою очередь,...

Номер патента: 1558425

Опубликовано: 23.04.1990

Авторы: Андриенко, Дрышлюк, Касьян, Лопатин, Таран

МПК: B01D 21/02

Метки: дисперсных, жидкостей, разделения, фаз

...от камеры осветления.Устройство работает следующим образом.Очищаемая жидкость поступает в камеру разделения фаз через коллектор 15 с патрубком 2 и движется по щелевому каналу 8 вдоль оси. По мере движения по щелевому каналу 8 она разделяется с образованием восходящих и нисходящих тонкослойных потоков между осадительными элементами 6 н 7, при этом в восходящих потоках жидкости концентрируются преимущественно дисперсии легких фаз, а в нисходящих потоках - преимущественно дисперсии тяжелых фаз; легкие дисперсии движутся вдоль нижних поверхностей элементов 6, тяжелые дисперсии - по их верхним поверхностям и укрупняются. Благодаря подаче жидкости в щелевой канал 8 со стороны камеры осветления в ближних восходящих и нисходящих...

Номер патента: 1558426

Опубликовано: 23.04.1990

Авторы: Куралесин, Павлов, Тройнин, Уметский

МПК: B01D 21/02

Метки: аппарат, веществ, взвешенных, жидкости

...корпуса 1. При входе в центральное отверстие 4 восходящему потоку жидкости сообщается вращательное движение закручивателем 11, конус 5 отклоняет поток в сторону обечайки 13 корпуса 1, При этом взвешенные частицы под действием инерционных и гравитационных сил отделяются от потока и оседают на поверхностях перегородок 3 и обечайки 13. Частично осветленный поток жидкости по направляющей конуса 6 поступает через отверстие 4 в следующую камеру 10 очистки, где процесс отделения взвешенных частиц повторяется. Аналогичная обработка жидкости происходит во всех остальных камерах 10 очистки, Из верхней камеры 10 осветленная жидкость поступает в сборный лоток 2 и удаляется из него по патрубку 8,Осадок взвешенных частиц, скапливаясь на верхней...

Номер патента: 1558427

Опубликовано: 23.04.1990

Авторы: Кащи, Небольсин

МПК: B01D 24/46

Метки: гидродинамический, фильтр

...10 в эластичной оболочке 5 и размещен в зазоре 6. Эластичная оболочка 5 закреплена на кольцах 15 и 16. Фильтр работает следующим образом.Подлежащая очистке жидкость поступает через патрубок 7 в зазор 6 между эластичной оболочкой 5 и фильтрующим элементом 4. Часть жидкости отфильтровывается и выходит через патрубок 8 вывода филь- трата, оставляя загрязнения на фильтрующем элементе, другая часть жидкости двигается вдоль фильтрующего элемента 4 и выводится через патрубок 9. При этом одна часть загрязнений выводится вместе со срабатываемой жидкостью, а другая часть загрязнений, для смыва которой продольной скорости недостаточно, остается на фильтрующем элементе. В результате этого фильтрующий элемент 4 постепенно загрязняется и...

Номер патента: 1558428

Опубликовано: 23.04.1990

Авторы: Бухин, Векшин, Круглов, Мельникова, Остроухов, Постников, Таратута, Цырульников, Юрчевский

МПК: B01D 24/38, B01D 29/88

Метки: колпачок, фильтрующий

...монтируется следующим образом. Совмещая отверстия 2 с выступами 3 или 4 разной высоты контактирующих колец 1, кольца собирают в пакет, при этом образуется фильтрующая щель 14 одного из вариантов (например, щель 0,25 или 0,4 мм). Набор колец фиксируется посредством выступов (на верхнем или нижнем кольцах) с соответствующими отверстиями крышек с последующим укреплением на втулке 7, при этом контактирующие кольца надежно фиксируются относительно друг друга и крепятся с втулкой не непосредственно, а через крышки. Для фильтрующих колпачков, применяемых в фильтрах с распределительными устройствами трубчатого типа, в зависимости от качества исходной воды и выбран Формула изобретения 25 1, Фильтрующий колпачок, преимущественно для...

Номер патента: 1558429

Опубликовано: 23.04.1990

Автор: Миркис

МПК: B01D 24/38

Метки: контактный, осветлитель

...для того, чтобы увеличить вес всего слоя загрузки с основанием единичной площади для повышения допустимого предела накопления загрязнений и, следовательно, предельных потерь напора, а в конечном счете - для увеличения скорости фильтрования и (или) продолжительности фильтроцикла. Благодаря тому, что желоб 4 своей сетчатой поверхностью 6 заглублен в пригрузочный слой 3, технологическая высота в контактном осветлителе полностью используется для размещения этого слоя вплоть до переливных кромок 5 желоба 4, т. е. толщина его является наибольшей, а за счет поступления фильтрата в желоб 4 скорость фильтрования получает импульс к уменьшению и снижается по мере прохождения воды через пригрузочный слой 3, что в дополнение к его весовому...

Номер патента: 1558430

Опубликовано: 23.04.1990

Авторы: Морозов, Мутин, Пикин

МПК: B01D 24/46

Метки: самоочищающийся, фильтр

...обратной промывки очищенной водой, не прерывая процесс фильтрования. Для этого по заданнойпрограмме включается привод. Кулачок 13,подсоединенный с приводом через редуктор14, приходит во вращательное движение,доходит до выступающей части штока 10,отжимает его и закрывает клапаном 8 входные отверстия одного из фильтрующихпатронов 7, открывая выходные отверстияэтого патрона. При этом фильтрат из камеры 5 обратным током поступает в этотпатрон и промывает его, Промывной фильтрат выходит через выходное отверстие промывающего патрона и поступает в камеру6, а оттуда через патрубки 17 и 20 - в сборник, В это время другие фильтрующиепатроны работают в режиме фильтрования.30После заданного времени промывки кулачок 13 приводится в движение, в...

Номер патента: 1558431

Опубликовано: 23.04.1990

Авторы: Быховский, Рогалев, Соболев, Ястребов

МПК: B01D 27/00, B01D 46/00

Метки: патрон, фильтрующий

...происходит посредством прохождения фильтруемой среды, например жидкости, через пористую фильтрующую перегородку 1, имеющую форму многолучевой звезды. Отфильтрованная жидкость отводится по назначению через перфорированную обечайку 3. Уплотняющие шайбы 2 за счет посадки с натягом на обечайку 3 и в крышках 4 обеспечивают герметичность фильтрующего патрона, т. е, предотвращают проход неочищенной жидкости внутрь обечайки 3, минуя фильтрующую перегородку. При фильтровании частицы загрязнений скапливаются в узких местах и глубоких карманах, образуемых гофрами (складками) многолучевой звезды на наружной поверхности фильтруюшей перегородки 1 и в еепорах, Формула изобретения 4550 5 1 О 15, 20 25 зо 35 40 4При выходе из строя или...

Номер патента: 1558432

Опубликовано: 23.04.1990

Автор: Гончаров

МПК: B01D 29/62

Метки: фильтр

...установленных датчиком 20. В положении запорного органа регулятора 19 расхода "Открыто" (что соответствует максимальному перепаду на фильтрующем экране 6, т.е. максимальной загрязненности и закупорки зазоров фильтрующего элемента 5), при котором дальнейшее регулированиерасхода фильтрата становится невозможным, датчик 20 расхода подает сигнал на блок 21 управления, который вырабатывает команды и через линию 22 связи закрывает подачу в сеть потребителя фильтрата посредством регулятора 19 расхода, переключает подачу жидкости посредством четырехходового крана 3 в двухходовом гидроприводе 2 в положении штока 4, при котором фильтующий элемент 5 освобождается от его осевых усилий сжатия, переключает подачу жидкости из приемной камеры...

Номер патента: 1558433

Опубликовано: 23.04.1990

Авторы: Абдуллаев, Наджафов, Рустамов, Тагиева

МПК: B01D 29/72, F02M 37/22

Метки: внутреннего, двигателя, сгорания, топливный, транспортного, фильтр

...очистки топлива. Зазор между болтом 7 и отражателями 9 и 10 регулируется шайбами 20. Углубление 8 служит для размещения одной из пружин 18.Фильтр работает следующим образом.По патрубку 2 топливо подается в Фильтр, проходит через фильтрующий элемент 4 и отводится через патрубок 3. Крупные механические частицы под действием сил гравитации проходят через лабиринт, образованный отражателями 9 и 10. и осаждаются в конической отстойной камере 5. При этом магнитные частицы (парамагнитные - ржавчина, песок с примесями соединений железа и ферромагнитные- железные частицы), попадая в поле магнитных сил пробки б, притягиваются из поступающих порций топлива и Фиксируются в грязесборнике магнитной пробкой. Это обеспечивает...

Номер патента: 1558434

Опубликовано: 23.04.1990

Авторы: Лерман, Мучник, Хоменко

МПК: B01D 33/06

Метки: барабанный, фильтр

...9 установлены опорный ролик 10, поворотные подпружинен"ные упоры 11, один из которых снабженроликом 12, ограничители 13 хода рамы. На раме 4 установлен в подшипниках вращающийся кулачок 14, приводимый от катков 2, Шарниром 15 рама 4крепится к станине б,Барабанный фильтр работает. следующим образом.Суспензия поступает через патру"бок 5 подвода жидкости во внутрь нафильтрующую поверхность перфорированного барабана 1, вращающегося от привода. Суспензия, пройдя сквозь отверстия барабана 1 (диаметр отверстий1,2 - 1,3 мм), поступает в сборник7, а не прошедшие сквозь отверстиячастицы продвигаются вдоль барабанак открытому торцу с гладкой конуснойчастью под воздействием вращения инаклона барабана. Наклон барабана на ограничители хода рамы...

Номер патента: 1558435

Опубликовано: 23.04.1990

Автор: Осадчий

МПК: B01D 35/02

Метки: самоочищающийся, фильтр

...навстречу Фильтрующему потоку(Фиг.3), а выходнойканал 3 выполнен переменного сечения, 40ось которого смещена относительно осивходного 2 канала, а Фильтр снабженскребковым элементом 0, установленным в конусной части 7 фильтрующегоэлемента 5. Выходной канал 3 в зонеконтактирования с Фильтрующим элементом 5 выполнен с расточкой 9, образующей винтообразный уступ 10,Самоочищающийся Фильтр работает следующим образом.Иидкость из входного канала 2 поступает к фильтрующему элементу 5, проходя через который, очищается и далее поступает в выходной канал 3. При вращении патрубка 4, а вместе с ним и Фильтрующего элемента 5 его конус б или (конус 7) располагается как в направлении потока жидкости, так и под углом к нему, в результате чего с...

Номер патента: 1558436

Опубликовано: 23.04.1990

Авторы: Алескеров, Бабаева, Жирнов, Мамедов, Ширинов, Эфендиев

МПК: B01D 39/04

Метки: фильтра

...40 45 50 55 ной трубы и скрепляли с последней с помощью соединительного переводника и муфты. Собранному трубчатому фильтру давали выдержку в течение 24 ч для усадки продуктов реакции, после чего испольэовали по назначению.Исследования по определению термоустойчивости Фильтрующей основы определяли путем сравнения пропускной способности отформованных образцов Фильтра (в форме сплошного длиной 200 мм и диаметром 40 мм) до и послефильтрации через них воды с.температурой 80, 90 и 100 С.Одновременно, для сравнения готовились и испытывались в аналогичных условиях образцы по известному способу. Результаты исследований приведены в табл.3 и М.В табл 5 - 7 приведены экспериментальные данные, подтверждающиеоптимальность предлагаемых...

Номер патента: 1558437

Опубликовано: 23.04.1990

Авторы: Вережникова, Здоров, Книжник, Немилов, Павлоцкий, Сапожников, Хайкин

МПК: B01D 39/12

Метки: масла, отделения, парогазовой, смеси

...имела средний размер пор 10,0 мкм, максимальный 12,8 мкм, 10 коэФФициент проницаемости 0,85 10м, Перегородка монтировалась в вых" лопном Фильтре и устанавливалась в выхлопной магистрали насоса. Величина потока выхлопных газов устанавливалась натеканием газа на вход насоса при изменении потока балластного газа, подаваемого в насос, и измерялась ротаметром РС. Величина избыточного давления не превышала 20 70 мм рт.ст. Степень отделения маска 1003П р и и е р ы 2 и 3. Отделение масла иэ парогазовой смеси проводилось также, как и,в примере 1, при 25 следующих параметрах спеченных пористых перегородок: толщина 3,5;3,2 мм, средний размер пор 13,4;11,6 мкм, максимальный 15,0; 13,9 мкм, коэффициент проницаемости 0,45"1 О-й 0,8-10м 2,...

Номер патента: 1558438

Опубликовано: 23.04.1990

Авторы: Батлук, Кулык, Мота

МПК: B01D 45/04

Метки: пылеотделитель

...решеткой 8,проходитмежду пластинами 11 верхнего 9 или нижнего 20 10 инерционных отделителей и цареэ соответствующий выходной осевой па- , рубок 4 или 7 удаляется наружу, При прохождении воздуха воздуха через жалюзийную решетку 8 происходит вто рицная очистка воздуха от дисперсных частиц путем отраженил их от выпуклых пластин 11. Количество воздуха, проходящего сквозь каждый инерционный отделитель 9 и 10, уменьшается по мере приблихенил к середине жалюзийной решетки 8. Чтобы сохранить скорость прохождения воздуха по высоте сквозь каждый инерционный отделитель 9 и 1 О., паде" ние которой приводит к снижению эФФективности очистки воздуха от пыли, постоянной, их поперецное сечение . уменьшаетсл по мере приближения к се редине жалюзийной...

Номер патента: 1558439

Опубликовано: 23.04.1990

Авторы: Белобородов, Бурнашев, Васильева, Иванов

МПК: B01D 45/08

Метки: дистиллята, жирового, секционный, сепаратор

...полки 10. Пар, проходя в направлении, перпендикулярном полкам церез отверстия снизу вверх, смешивается с падающими ЗО на полку каплями и брызгами дистиллята. Таким образом обеспечивается непрерывный контакт паровой и жидкой фаз.Парогазовая смесь через прорезь 14 в трубе 13 проходит в камеру 8. В камере 8 поток перегретого пара проходит через насадку 15 и далее церез решетку перегородки 6 - в камеру 9, Из камеры 9 парогазовая смесь,О очищенная на 60-703, проходит церез решетку в перегородке б, попадаетв камеру 9 и через патрубок 3 отво", дится в конденсационную.систему. Жировой дистиллят, выделившийся на насадке 15 в камере 8, стекает вниз идалее церез перегородку б - в камеру 9, откуда отводится через патрубок4 в сборник. Избыток...

Номер патента: 1558440

Опубликовано: 23.04.1990

Авторы: Дорохов, Лаврентьев, Титов, Шиляев

МПК: B01D 45/14

Метки: пылеуловитель, ротационный

...через торцовые отверстия поступают на лопатки крыльчатки и выбрасываются вновь в зону сепарации.5 ил,558 МОкормовой части поперечного сечения стержней по отношению к направлению вращения. Выходные отверстия 8 расйоложены в торцовой части стержней 2, обращенной к крыльчатке 9, уста- новленной вблизи кожуха камеры б у колеса 5 на роторе 1. Крыльчатка может иметь покрывные диски 10 и, может быть частично открыта со сторо" ны кожуха,Ротационный пылеуловитель работает следующим образом.При вращении ротора 1 и колеса 5 запыленный газ, втягиваемый в камеру б, закручивается вокруг ротора, Возникающее при этом поле центробежных сил отбрасывает частицы от оси вращения,. а очищенный газ проходит между стержнями 2, между2 О лопатками...

Номер патента: 1558441

Опубликовано: 23.04.1990

Автор: Константинов

МПК: B01D 47/16

Метки: роторный, скруббер

...5 и снова направляется на распыление. Осадок под действием спиральной лентысъемника 7 перемещается вниз, сбрасывается через меньшее основание конической корзины 2 на стенку 13 и под действием силы тяжести падает вниз. Спиральная лента-съемник 7 и коническая корзина 2 вращаются в одном направлении, но с разными. углами скоррстями, что обеспечивает перемещение осадка вниз. Отбортовка 4 на меньшем основании конической корзины 2 и коническая отбортовка 14 стенки 13 препятствуют прохождению воздушного потока. Через патрубок 15 осуществляется подпитка аппарата свежей жидкостью. Вращательное. движение спиральной ленте-съемнику 7 передается от электродвигателя (не показан) через шкив 20, полый вал 10, ребра- перемычки 9 и стержни 8,...

Номер патента: 1558442

Опубликовано: 23.04.1990

Авторы: Антонова, Гребенников, Поздняков, Тройнин, Уметский

МПК: B01D 47/16

Метки: газов, мокрой

...крышки 17 закруглениями 20 отжимаются в сторону цилиндра 8, где снова опускаются. Таким образом, производится принудительная циркуля" ция шаров помимо горизонтальной еще55 и в вертикальной плоскости, что позволяет улуцшить условия оттирки уловленного на шарах осадка, его отмывку и удаление в нижнюю часть корпуса, а также увеличить степень обновления поверхностей контакта с обрабатываемым газом, что повышает его очистку. Использование шаров различных диаметров позволяет за счет их уплотнения повысить поверхность контакта с газом, а за счет увеличения точечных касаний между шарами улучшить условия оттирки осадка с шаров и его эвакуацию в нижнюю часть корпуса.Технико-экономическая эффективность предлагаемого устройства заключается в...
