Номер патента: 787053

Опубликовано: 15.12.1980

Авторы: Доманский, Шишкин

МПК: B01D 1/22

Метки: аппарат, пленочный, роторный

...с греющей рубашкой 2, сепарирующее устройство 3, верхний 4 и нижний 5 подшипниковые узлы. Внутри аппарата расположен ротор, состоящий из вала 6, на котором укреплены распределительные 7 с дополнительными 8 лопастями. Аппарат снабжен штуцером 9 для ввода продукта, устройством 10 для его распределения по рабочей поверхности, штуцером 11 для вывода вторичного пара и штуцером 12 для вывода целевого продукта. По обе стороны дополнительной лопасти перпендикулярно ее плоскости установлены ребра 13 и 14.С целью изменения осевой скорости различных слоев обрабатываемого продукта ребра установлены наклонно к рабочей кромке дополнительной лопасти, при этом в совокупности ребра 13 и 14, соответственно друг с другом на всех лопастях ротора, могут...

Номер патента: 787054

Опубликовано: 15.12.1980

Авторы: Калмычков, Курлянд, Пономаренко, Ткаченко

МПК: B01D 9/02

Метки: дисковый, кристаллизатор

...общий вид; на фиг. 2 - диск, поперечное сечение,Дисковый кристалли затор состоит из дисков 1 с каналами, образованными профильными прокладками 2 и 3, обечаек 4, верхней 5 и нижней 6 крышек, стянутых шпильками 7, Скребки-мешалки 8 попарно установлены в каждой междисковой камере и жестко соединены с вращающимся валом 9, В верхней крышке аппарата расположен патрубок 10 для входа исходного раствора, а в нижней крышке - патрубок 11 для выхода суспензии, Междисковые полости соединены между собой окнами 12, расположенными по радиусу дисков и смещенными относительно друг друга по окружности. Каждый диск аппарата снабжен штуцерами 13 и 14 для входа и выхода хладоносителя, причем выход хладоносителя из нижнего диска соединен со...

Номер патента: 787055

Опубликовано: 15.12.1980

Авторы: Гладенкова, Поворов, Шамолин, Шариков

МПК: B01D 11/02

Метки: вещество, жидкость, непрерывной, систем, твердое, экстракции

...и процесс повторяется аналогичным образом.787055 Формула изобретения Юетгроюфмфл Составитель А. Поворов Техред А. Бойкас Корректор М. Шароши Тираж 809 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб, д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор Ю. Петрушко Заказ 8216/5 Высота зоны с режимом свободного осаждения составляет 1,5 - 2 диаметра частиц твердого вещества, но не менее 4 - 5 мм, а расстояние между такими зонами составляет 0,8 - 1,5 м и определяются экспериментально для каждого процесса. Наличие зон с режимом 7 свободного осаждения приводит к тому, что весь объем стесненно осаждающегося твердого вещества оказывается разделенным на отдельные...

Номер патента: 787056

Опубликовано: 15.12.1980

Авторы: Байдин, Каракушиков, Малецкий, Резанцев, Шкурупий

МПК: B01D 11/02

Метки: системы, твердое, тело-жидкость, экстрактор

...состоит из корпуса 1, секционированного по высоте перфорированными тарелками 2, имеющими отверстия под клапанами 3, которые жестко закреплены на штоке 4, установленном с возможностью возвратно-поступательного перемещения, перфорированных перегородок 5, закрепленных на штоке с помощью шарниров 6 выше каждого клапана, упоров 7, установленных на штоке между клапанами и шарнирами, упоров 8, установленных на корпусе выше каждой тарелки, перфорированной перегородки 9 с отверстием для прохода штока и установленной выше верхней перфорированной перегородки 5, патрубков 10, 11 соответственно для подачи и вывода твердой фазы и 12, 13 соответственно для подачи и вывода жидкой фазы.Экстрактор работает следующим образом.Жидкая фаза подается в...

Номер патента: 787057

Опубликовано: 15.12.1980

Авторы: Адигамов, Доронин, Жирнова, Калашников, Маннапов, Поникаров, Соловьев

МПК: B01D 11/04

Метки: пульсационный, экстрактор

...отводимая через патрубок 12. Таким образом, в аппарате противоточно движутся две несмешивающиеся между собой жидкости, Для увеличения поверхности контакта фаз и интенсификации процесса экстракции содержимому аппарата сообщается возвратно-поступательное движение - пульсация,При прохождении в кольцевых каналах смесительных секций 2 через ряды лопастей 5 фазовые потоки получают при пульсации вращательное движение, благодаря чему происходит активное смешение контактирующих жидкостей. При этом в каналах, перекрытых перфорированными элементами, сверху образуется жидкая смесь, в которой находится преимущественно легкая фаза, а в каналах, перекрытых снизу перфорированными элементами 7, образуется смесь с превалирующим количеством тяжелой...

Номер патента: 787058

Опубликовано: 15.12.1980

Авторы: Беляков, Варюхин, Кузнецов, Петухов

МПК: B01D 11/04

Метки: центробежный, экстрактор

...транспортирующее устройство 7, привод 8 и ротор 9. Ротор 9 состоит из полого цилиндра, к нижнему фланцу которого закреплена камера 10 предварительного разделения, выполненная в виде полого цилиндра, наружные стенки которого в совокупности с цилиндром ротора образуют камеру 11 тонкослойного разделения. Камера 1 О предварительного разделения снабжена коллектором 12 с радиальными каналами 13 сбора и вывода воздуха из камеры в магистраль сдувки, а также распределителем 14 для отвода тяжелой фазы за условную границу 15 раздела фаз в камеру 11 тонкослойного разделения и легкой вместе с неразделенной эмульсией в зону условной границы, Распределитель 14 имеет гидрозатвор 16. Камера 11 тонкослойного разделения снабжена распределителем 17 с...

Номер патента: 787059

Опубликовано: 15.12.1980

Авторы: Гребцова, Казанский, Малышев

МПК: B01D 17/02

Метки: процесса, разделения, сред

...вода работает следующим образом.Масло из резервуара 1 насосом 2 прокачивается через маслоохладители 3 и подводится к узлам 6 смазывания машины. Отработанное в машине масло сливается обратно в резервуар. По трубопроводу 4 к маслоохладителю 3 подводится вода, а по трубопроводу 5 нагретая вода отводится. При нарушении герметичности трубной системы маслоохладителя в поток воды начинает поступать масло. Поток водомасляной эмульсии движется по наклонным каналам, образованным эквидистантными перегородками 7 пакета многоярусного аппарата, Малые скорости потока способствуют тому, что масляные включения быстро отделяются от воды в пространстве наклонных каналов, отводятся к карманам 8 и далее по маслопроводу 11 в бачок 10. Очищенная от...

Номер патента: 787060

Опубликовано: 15.12.1980

Авторы: Задова, Ковалева, Макаревич, Полищук, Попов, Прасол, Редкозубова, Самойлова, Шалимова

МПК: B01D 19/02

Метки: пеногасителя, препарат

...и более на турбинной мельнице до получения устойчивой однородной эмульсии.Полученные препараты имеют высокую пеногасящую способность, легкодоступны, не ухудшают качество товарного продукта,р и м е р 1. В фарфоровый стакан емкостью 2,0 л загружают 245 мл воды,5 г продукта взаимодействия Таблица 1 860 800 750 400 Без добавок 400 310 80 С добавкои 2предлагаемого препарата 460 350 260 60 50,0 0,5 до 100,0Таблица 2 860 800 750 400 Без добавок С добавкой препарата попримеру 2 500 380 290 60 По примеру 3 480 360 300 60 В качестве алкилэфира фталевойкислоты используют продукты общейформулы / С добавкой 2 известного пре парата При добавлении предлагаемого препарата в суспензию красителей при диспергировании пенообразование незначительное. Готовые...

Номер патента: 787062

Опубликовано: 15.12.1980

Автор: Барабанов

МПК: B01D 27/00

Метки: жидкости

...цилиндрическая обечайка 9, герметично закрепленная одним торцом на разделительном диске 4, а другим - на заглушке 7. Пространство 10 между фильтровальным цилиндром б и обечайкой 9 соединено отверстиями 11 в разделительном диске 4 с пространством 12 под крышкой. В полости обечайки 9 по оси Фильтра установлен циклон 13 с входным штуцером 14 фильтра, шламовой диафраг" мой 15 и сливом 1 б. Под крышкой 2 герметично установлена Фильтрующая перегородка 17 с порами не более б 0 мкм (сетка или фильтровальная пластина)Устройство работает следующим об-. разом. Вода поступает через штуцер 14 вциклон 13, где под действием центро787062 Формула изобретения. Составитель И. ЗоловкинаПетрушко ТехредМ.Табакович Корректор г, Назарова,акт 6 Тираж...

Номер патента: 787064

Опубликовано: 15.12.1980

Авторы: Розин, Фаддеев

МПК: B01D 45/12

Метки: колесо, сепаратора, центробежного

...собой набор укрепленныхв диске 1 гофрированных лопаток 2,образующих канал 3 и имеющих плоскиевходные и выходные участки 4 и 5соответственно, гофры б длиной Х ивысотой Ь, изменяющейся по длине ло латки 2 в соответствии с соотношением вс - ы, где Ь - высота гофраЬк гиь грйна радиусе г, у основания лопатки,Ь - высота гофра на радиусе г упериферии лопатки. Канал 3 имеет плос кий входной и выходной участки 7 и 8соответственно, образованные плоскими входными и выходными участками 4и 5 лопаток 2 и волнообразный участок 9, образованный гофрами б.20 Колесо работает следующим образом.Аэрозоль и влага входят в плоский входной участок 7 канала 3. Частицы в основном оседают на поверхнос ти, представляющей собой плоскийвходной...

Номер патента: 787065

Опубликовано: 15.12.1980

Авторы: Байков, Гашкевич, Кочубей, Крюков

МПК: B01D 45/12

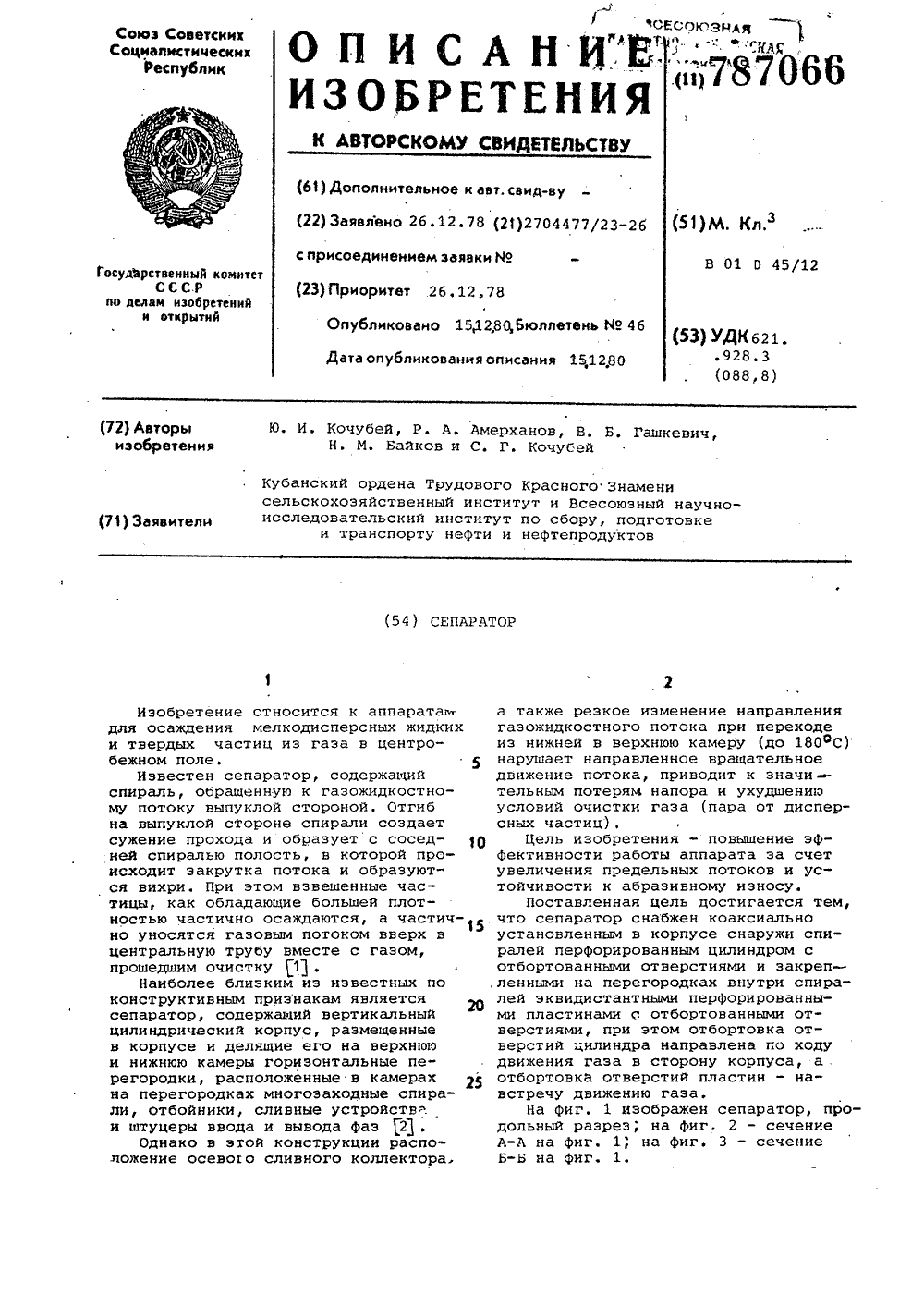

Метки: сепаратор

...горизонтальных перегородках и направленными вершинами навстречу друг другу конусамиНа фиг. 1 изображен сепаратор, продольный разрез, на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 - сечение Б-Б на фиг. 1.Сепаратор содержит вертикальный цилиндрический корпус 1, горизонтальные перегородки 2 и промежуточную перегородку 3 сцентральным отверстием, отделяющую верхнюю сепарирующую камеру от нижней, размешенные на горизонтальных перегородках многозаходные спирали 4. К центральному отверстию нижней горизонтальной перегородки 2 присоединен верхний конец сливной трубы 5, нижний конец которой погружен в сливной стакан 6 для создания гидрозатвора, обеспечивающегосмесь отсепарированных частиц от нижней камеры предотвращение прохода газа через сливную...

Номер патента: 787066

Опубликовано: 15.12.1980

Авторы: Амерханов, Байков, Гашкевич, Кочубей

МПК: B01D 45/12

Метки: сепаратор

...им на перегородках закреплены перфорированные пластины 5 с отбортованными отверстиями, причем отбортовка отверстий пластин направлена навстречу ходу газа. К центральному отверстию нижней перегородки 2 присоединен верхний конец центральной сливной трубы б, нижний конец которой погружен в сливной стакан 7 для создания гидрозатвора, что обеспечивает слив отсепарированных жидких и твердых частиц иэ нижней камеры и 15 предотвращение прохода газа через сливную трубу б. Периферийная слив- ная труба 8 предназначена для отвода отсепарированных жидких и твердых частиц из верхней камеры. В корпусе 2 О коаксиально ему установлен перфорированный цилиндр 9 с отбортованными отверстиями, образующими вертикальные карманы. В сепараторе имеются...

Номер патента: 787067

Опубликовано: 15.12.1980

Авторы: Бей, Гринвальд, Долина, Каминский, Румянцев, Синицына, Стрельченко, Тертышный, Хорошилов

МПК: B01D 47/02

Метки: газа, пыли

...при контакте с горячими газами, малая растноримость н воде, забивание пылеулавливающей аппаратуры образующимися химическими соединениями, что приводит к унеличению длительности процесса. Цель изобретения - ускорение процесса. Поставленная цель достигается тем, что в качестве поверхностно-активного соединения используют оксиэтилированные хирные спирты с количеством групп окиси этилена, равным 7-10, причем указанные соединения используют с концентрацией 0,005-0,01. Технология способа заключается в разбрызгивании (0,005-0,01) водного раствора ПАВ навстречу потоку газа. Под действием физико-химических факторов воздействия поверхностно-активных веществ - оксиэтилиронанных спиртов с 7-10 группами окиси этилена происходит повышение...

Номер патента: 787068

Опубликовано: 15.12.1980

Авторы: Вихарев, Приходько, Пухиря

МПК: B01D 47/02

Метки: газа, мокрой

...3 газов,камеру распределения 4 и камеру сме,шения 5, установленные соосно, завихритель 6, патрубок 7 для слива отсепарированной жидкости.устройство работает следующим образом.В рабочем состоянии корпус 1 заполнен жидкостью до нижней кромки выходного патрубка 3. Запыленный газовый поток через патрубок 2 поступает в корпус 1 устройства, изменяет направление движения, огибая нижнюю кромку патрубка 3 и через щель между камерой распределения 4 и внутренней поверхностью патрубка 3 поступает в камеру смешения 5. Жидкость эжектируется газовым потоком в пространство между камерами распределения 4 и смешения 5 газов и обрабатывает газ, Газожидкостная смесь закручивается завихрителем б, жидкость сепарируется на стенке выходного патрубка 3 и...

Номер патента: 787069

Опубликовано: 15.12.1980

Авторы: Глазунов, Кузьмин, Миронов, Панов, Рубцов

МПК: B01D 53/04, B01D 53/26

Метки: адсорбер

...контакты выполнены в виде верхней и нижней консолей,соприкасающихся со штоком, причем нижняя консоль снабжена индукционной обмоткой, расположенной в зоне контакташтока с консолью, при этом верхняяконсоль снабжена роликом, прижатымк боковой поверхности штока.Источники информации,принятые во внимание при экспертизе1,Насонов К. В Шарапов В. Д.Консервация судов, "Судостроением,1972, с. 63, рис. 35.2. Кельцев Н. В. Основы адсорбционной техники. "Химия", 1976,с. 38-39 (прототип),мещенной на консоли вокруг зоны контакта стержня 6 с консолью 9 и подключенной через прерыватель к источнику энергии 11, а верхний - в виде консоли 12, также закрепленной на корпусе 1 над консолью 9, оканчивающейся роликом 13, скользящим по поверхности бурта 7. Бурт...

Номер патента: 787070

Опубликовано: 15.12.1980

Авторы: Ганз, Кузнецов, Лосик

МПК: B01D 53/14

Метки: азота, газов, окислов, отходящих

...также и взрывоопасен, так как в результате реакции образуется нитрит аммония, присутствие которого в определенных условиях приводит к взрыву.Цель изобретения - упрощение процесса и устранение взрывоопасности. 25Поставленная цель достигается тем, что нейтрализацию ведут газообразным аммиаком, который вводят в очищаемый гаэ непосредственно на выходе из выбросной трубы. 30 Способ осуществляется следующим сбразом.Отходящие газы, содержащие в основном МО, на выходе из трубы смешиваются с воздухом и при этом идет реакцияАСМО+0 = 2 МОМО + МО,= МОсВ выбросную трубу вводят газообразный аммиак, который реагирует по реакцииМО + 2 МНь + Н = 2 МН 4 МОМН 4 МО 2 М ф 2 НрОСкорость подачи аммиака синхронизируют со скоростью подачи отходящих газов....

Номер патента: 787073

Опубликовано: 15.12.1980

Авторы: Беляков, Валецкий, Виноградова, Коршак, Левин, Соколов, Сторожук, Талакин, Чекалов

МПК: B01D 53/22

Метки: выделения, двуокиси, двуокоси, серы, углерода

...изобретения является повышение степени выделения,Поставленная цель достигается тем, что в известном способе выделения используют мембрану иэ поли(арилат-будатиенового) термоэластопласта.Использование мембраны из поли арилат-бутадиенового) термоэласто-ЗО пласта позволяет увеличить степень выделения из газовых смесей.Так, фактор разделения имеет следующие значения:СО/ Н 41; 50/К 1090; СО/Ой 8,0;502 /О 212; 50 7 СО 26,8.Способ осуществляется следующим образом.Отходящий газ, содержащий около 1 Ь 502 при 150 оС , очищают от пыли, охлаждают, отделяют, сконденсировавшуюся влагу и подают в диффузионный аппарат, содержащий мембраны иэ поли,(арилат-бутадиенового) термоэластопласта.Диффузионный аппарат представляет собой набор сколлектированных...

Номер патента: 787074

Опубликовано: 15.12.1980

Авторы: Глазунов, Глазунова, Насонов, Рубцов, Шарапов

МПК: B01D 53/26

Метки: воздухоосушительной, межканальное, роторной, уплотнение, установки

...уплотнение включаетперегородку 1, установленную в воздухоподводящем канале 2, торец 3 ротора 4, отсечной лист 5, образующий 2 О со стенкой канала сужающуюся щель 6,Перегородка 1 закреплена на шарнире 7, допускающем поворот внутрьвоздухоподводящего канала 2. Уплотнение включает также воздухоотводящий канал 8.Устройство работает следующимобразом.Часть воздуха, движущегося в воздухоподводящем канале, попадает вщель 6, где ускоряется и на выходе787074 Формула изобретения Рие,У Составитель В. РословцевРедактор К. Волощук ТехредС.Мигунова Корректор Н,Григорук Заказ 8220/б Тираж 809 ПОдписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб.,д.4/5Филиал ППП "Патент" г. Ужгород, ул....

Номер патента: 787075

Опубликовано: 15.12.1980

Авторы: Зарубин, Ковалько, Кравченко, Резуненко

МПК: B01D 53/26

Метки: газа, осушки

...П. Ковалко, Ю. А. Зарубин, В. И. Резуненко и И, И. Кравченко787075 Формула изобретения Составитель Е. КорниенкоРедактор К. Волощук Техред С. Мигунова КорректорН. Григорук Заказ 8220/б Тираж 809 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д.4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 линейные размеры соизмеримы с диаметрами поровых каналов, что определяет высокие гидравлические сопротивления движению воды. В газовой же среде молекулы полимера сворачиваются и оказывают минимальные сопротивления движению газа. Тем самым адсорбировавшиеся молекулы полимера играют роль своеобразных ворот, пропускающих газ и непропускающих воду.Важно, что на ход процесса не...

Номер патента: 789123

Опубликовано: 23.12.1980

Авторы: Ердяков, Мамонтов, Мартиновский, Павлов, Саракуз, Ульянов

МПК: B01D 1/22

Метки: аппарат, пленочный, роторный

...пе"ред рабочей кромкой скребковых ножей.Кроме того, с целью интенсификации теплообмена за счет снижения вяэ"кости жидкостей, например неньюто .новских, отбойные лопасти выполненыступенчатой формы. Установка шарниров на роторе по р ходу его нращения перед рабочими кром- ками скребковых ножей обеспечивает центробежное прижатие скребковых ножей к теплообменной поверхности корпуса аппарата, при этом исчезает опасность эаклининания ротора и повреждения подвесок, т.е. обеспечивается надежная работа аппарата с сохранением высоких коэффициентов теплоотдачи.В случае исполнения отбойных ло- фО пастей ступенчатой формы обеспечивается поджатие обрабатываемой среды к теплообменной поверхности корпуса и этим повышается скорость сдвига не-...

Номер патента: 789124

Опубликовано: 23.12.1980

Авторы: Вашук, Каширский, Клюшенкова, Коаев, Мальцев, Соломаха, Стариков, Старикова

МПК: B01D 3/20

Метки: аппарат, тепломасообменный

...контактные элементы 3, проходив виде струй встречного направлениячерез жидкость, находящуюся на тарелке, Газовые (паровые) струи и создаваемые ими потоки жидкости интенсив но взаимодействуют между собой. Этомуспособствует вихреобразование междурядами разнонаправленных контактныхэлементов. Эа счет кинетической энергии газа (пара) жидкость движется ксливным устройстваМ, В результатеудара газо-жидкостного потока о направляющие перегородки 4 образуютсязоны повышенного давления жидкостивблизи сливных отверстий 8, вследствие чего и происходит локализованныйО провал жидкости на нижележащую тарел.ку. При этом струи жидкости, выходящие из сливных отверстий 8, перекрывают рабочую площадь тарелки и сепарируют в межтарельчатом объеме капли15...

Номер патента: 789125

Опубликовано: 23.12.1980

Авторы: Воробьев, Трегубов, Чепрасов, Чикоданов

МПК: B01D 11/02

Метки: извлечения, металлов, пульп, растворов, экстракционного

...рафинаты.В примерах приведены средние данные, полученные в пяти параллельныхопытах. Отклонения процесса экстракции от нормы фиксируют визуально ипутем анализа рафинатов. В примерах1-4 приводятся данные по экстракциихлористого железа ТБФ, н примерах5-10 - данные по экстракции скандияТБФ,10 П р и м е р 1. Процесс проводятн следующем режиме: соотношениеводной и органической фаз 1:1; удельная производительность колонны10,5 м /мт по суммарному потоку15 Фаэ. Подвижная насадка отсутствует,Объемный вес смеси нодной и органической фаз в рабочей части колонны1,02 г/смИзвлечение ГаСР н экстракт сос 2 О тавляет 58, высота, эквивалентнаятеоретической ступейи, 880 мм,П р и м е р 2, Процесс ведут притом же режиме, что и н примере 1, номежду...

Номер патента: 789126

Опубликовано: 23.12.1980

Авторы: Адигамов, Долидзе, Доронин, Иванов, Калашников, Поникаров, Соловоев

МПК: B01D 11/04

Метки: пульсационный, экстрактор

...(соосность) цилиндрических перегородок.На фиг. 1 изображен пульсационныйэкстрактор, продольный разрез; нафиг. 2 - вариант выполнения сплошной щели по периферии кольцевого ка=нала; на Фиг, 3 - вариант исполненияпрерывистой щели в виде вырезов попериферии кольцевык полок; нафиг. 4 - вариант испоЛнения прерынистой щели в виде вырезов по внутренней стороне кольцевых полок.Экстрактор состоит из корпуса 1с чередующимися смесительными 2и отстойными 3 секциями. Смесительная секция 2 образована набором вертикальных цилиндрических коаксиально расположенных перегородок 4,скрепленных между собой установленными в кольцевых каналах наклонными лопастями 5. На краях перегородок 4 установлены кольцевые полки6, образующие в каналах кольцевыещели 7. Для...

Номер патента: 789127

Опубликовано: 23.12.1980

Авторы: Михайлов, Тоц, Федин, Хабиров

МПК: B01D 15/04

Метки: зернистого, ионообменного, контактирования, противоточного, раствором, твердого

...мм.Устройство работает следующим образом.Обрабатываемую жидкость по патрубку 7 через многоходовый распределитель 8 подают в разгрузочный бункер б со скоростью, превышающей скорость оседания ионита в массообменной каме 1 ре 1, Раствор, огибая кольцеобразные патрубки вывода наполнителя 4, равномерно распределяется по сечению массообменной камеры и фильтруется через слой загруженного йонита. Скорость Фильтрации раствора в дренажных кассетах во много раз превосходит скорость фильтрации раствора в массообменной камере, поэтому гранулированный материал, загруженный в дренажные кассеты и имеющий удельный вес меньше или равный удельному весу ионита, образует плотный слой раньше, чем он образуется ионитом в массообменной камереПод действием...

Номер патента: 789129

Опубликовано: 23.12.1980

Авторы: Абдульманов, Губайдуллин, Хисамутдинов

МПК: B01D 17/00

Метки: герметизированная, нефти, подготовки, промыслах, сбора, сдачи, сепарации, товарной

...и уменьшаетрасход реагента почти в два раза.Кроме того, подача нефти на концевой,сепаратор, содержащий легкие газы,увеличивает почти в два раза выходгазов сепарации в концевых газосепараторах. Подача части холодной газоводонефтяной смеси в концевые гаэосепараторы существенно разгружаетсепараторы основной газосепарации,которые раньше перегружались на300.На чертеже показана герметиэированная система для сбора, сепарации,подготовки и сдачи товарной нефти,газа и воды на промыслах.Герметиэированная система состоитиэ сепараторов 1 основной газосепарации, УПН , концевых газосепараторов 3, установки 4 товарной сдачинефти, блока 5 очистки сточных вод,инжектора 6, насоса 7 и инжектора 8.Система содержит также нефтепровод9, блок 10 подачи...

Номер патента: 789130

Опубликовано: 23.12.1980

Авторы: Беляев, Денисенко, Масленников, Миронов, Нестеров, Токарев, Черкасов

МПК: B01D 17/00

Метки: предотвращения, эмульгирования

...на жидкостную экстракцию и содержащих соли меди, молибдена, алюминия, железа, редких металлов, 0,616 г/л кремния, контактируют в течение 10 мин с добавками бентонитовой глины, отстаивают; декантируют раствор и вновь определяют в нем эмульги руемость по стандартной методике с применением смеси 0,2 М третичного амина фракции Со - С и 0,1 М ди" алкилфосфорной кислоты в разбРезультаты опытов представ табл. 1. П р и м е ч а н и е . Идентичныерезультаты получены при использовании в качестве адсорбента сырого иэ"ЗО вестняка,П р и м е р 2. Берут несколькопроб растворов, аналогичных по составу растворам примера, 1 по 0,1 л каждая, с исходной эмульгируемостью 4835 и добавляют в них сернокислый(рН 1) 10-ный раствор желатины, перемешивают в...

Номер патента: 789131

Опубликовано: 23.12.1980

Авторы: Кулагин, Чередник

МПК: B01D 19/02, G01N 13/00, G01N 33/00 ...

Метки: веществ, пенообразующей, поверхностно-активных, прибор, растворов, способности

...результаты измерений.Цель изобретения - повышение точности определения пенообраэующей способности эа счет исключения влияниясилы тяжести столба пены и поддержа,ние постоянного уровня исследуемогораствора.Укаэанная цель достигается тем,что в известном приборе, включающемаэрационную камеру для исследуемогораствора с аэраторами, размещеннымивнутри нее, и мерный градуированныйсосуд, аэрационная камера снабженапатрубками для подачи и слива раствора, а мерный градуированный сосудразмещен горизонтально и присоединенк верхней части аэрационной камеры,На чертеже изображен прибор общийвид, в разрезе.Прибор состоит из аэрационной камеры 1 с патрубкамв 2 и 3 для подачи ислива раствора, аэраторов 4 и мерногоградуированного сосуда 5, Движок 6служит...

Номер патента: 789133

Опубликовано: 23.12.1980

Авторы: Акулич, Андреев, Баннов, Измоденов, Кашичкин, Немыка, Тонников, Трощенко, Юров, Ясуд

МПК: B01D 46/02

Метки: газа, фильтр

...пультом управления с программозадающим устройством режимов регенерации и вентиляционной установкой(на чертеже не показаны). Сверху корпус 1 имеет монтажный люк-крышку 20.Работает фильтр следующим образом,Перед началом работы через металлические каркасы 7 фильтрующих элементов б пропускают электрическийток, предварительно прошедший черезпонижающий трансформатор. Когда температура воздуха в Фильтре достигаеттемпературы газа, поступающего наочистку, превращают подачу электрического тока и включают фильтр в ра 20 боту. Запыленный газовый поток черезпатрубок 17 для ввода запыленного газа поступает в полость 4 запыленногогаза, откуда через верхнюю газонепроницаемую часть 8 фильтрующих элементов б, двигаясь сверху вниз, попадает...

Номер патента: 789134

Опубликовано: 23.12.1980

Автор: Варваров

МПК: B01D 47/00

Метки: газа, мокрой

...2 мешают радиальныепластины 10 корпуса 1. Поэтому приопределенной скорбсти вращения камеры 2 за плохообтекаемыми дисками патрубков 7 образуется область развитой 60гидродинамической кавитации - каверна. Каверна представляет собой область низкого давления (давление вней равно давлению насыщенных пароюочищающей жидкости). 65 Эта область представляет собойсильно турбулиэованную поверхностьконцевая часть которой заполнена непрерывно обновляющейся пеной.На втором этапе раскрученныйпоток газа подсасывается через отверстия 9 патрубков 7 в каверны, образованные за плохообтекаемыми концами патрубков 7, При прохождении газа через эту область происходит еготщательное перемешивание с жидкостью.Частицы пыли и других примесей вследствие центробежных...

Номер патента: 789135

Опубликовано: 23.12.1980

Авторы: Казарновский, Кайзер, Китун, Орлова, Тюриков

МПК: B01D 47/00

Метки: газоочиститель

...12, Особенностью кармана является то, что в той его части, которая расположена внутри колпака, нижняя цстенка выполнена с окном 13, нижняястенка кармана расположена выше нижнейкромки колпака, Кроме того оси выходных)патрубков 12 направлены по касательнойк поверхности корпуса иди бдиэко к нейпод острым углом,Устройство работает следующим обраэом,В нижнюю часть корпуса гаэоочистителяэаливают воду или другую орошающую жидкость до нормального уровня, который уоИтанавливается посредством переливногоустройства 5, Затем подают в форсунку Эорошаюшую жидкость, После этого начинают подавать в гаэоочиститель через уст- ройство 2 для ввода эвгряэненного газагаэ, содержащий примеси пыли иливредных гаэов.Орошающая жидкость подается для часгичной...
