Микропрограммное устройство управления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 924707
Авторы: Денисенко, Козачковский
Текст

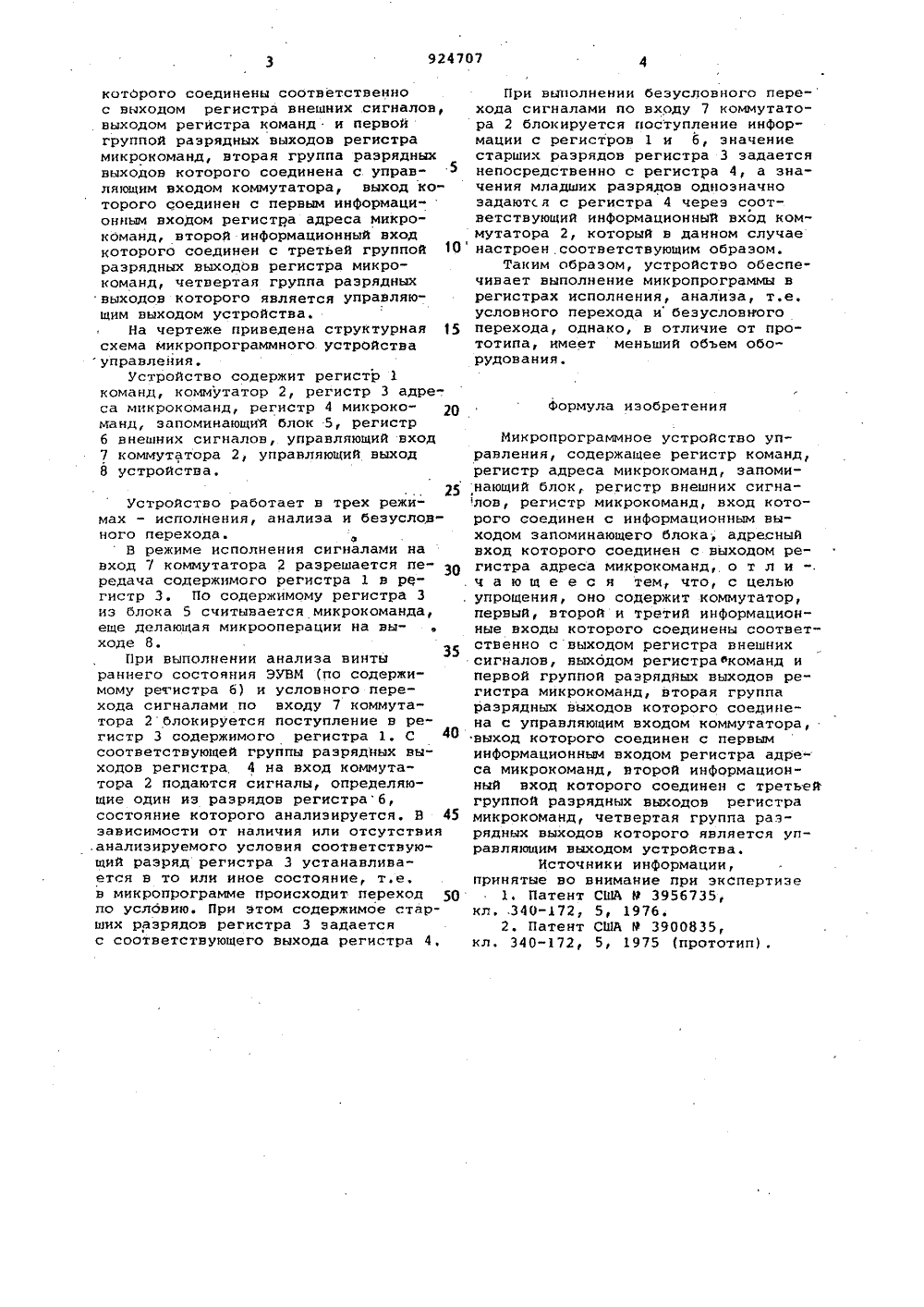

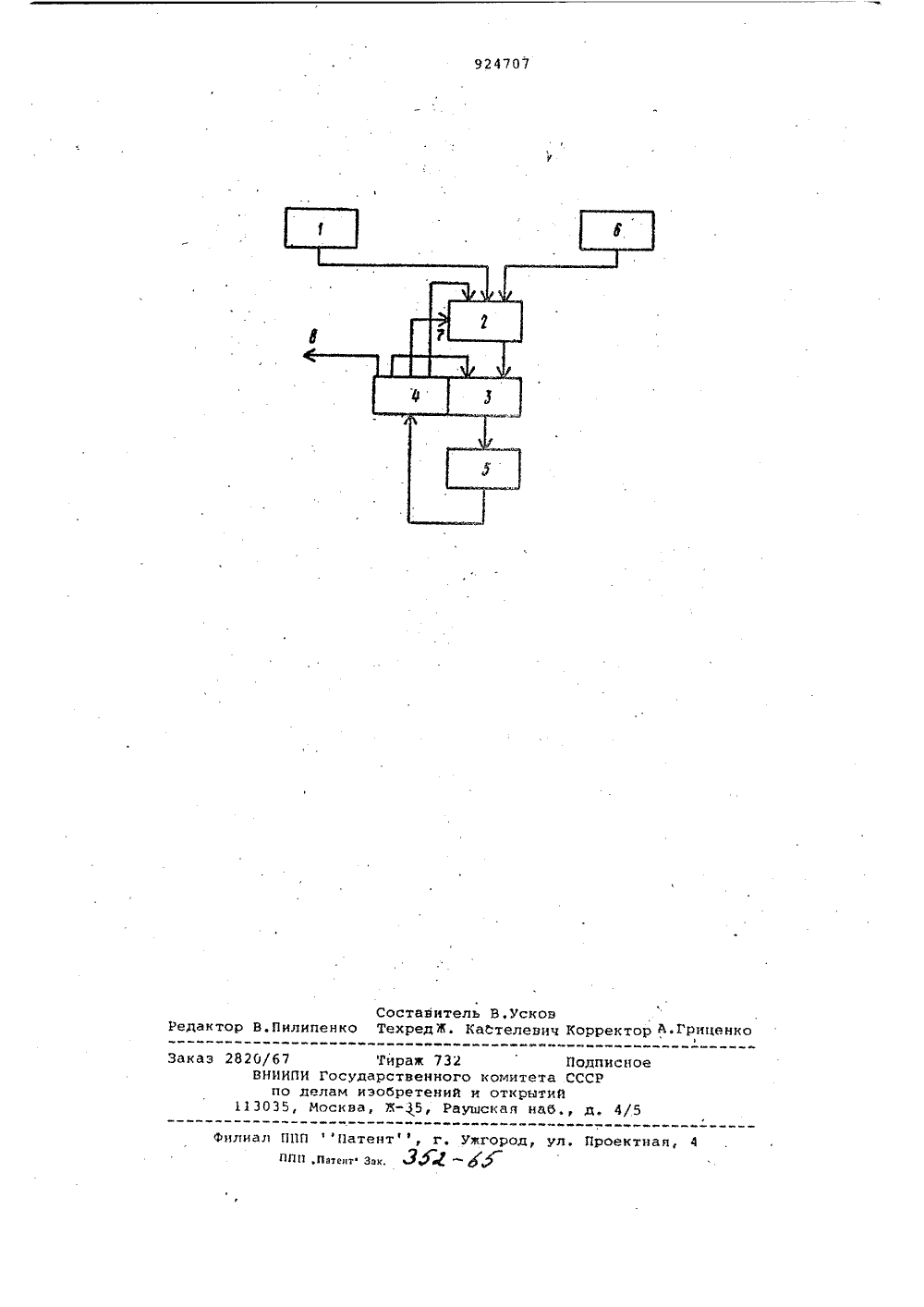

котОрого соединены соотнетстненнос выходом регистра внешних сигналов,. выходом регистра команд и первойгруппой разрядных ныходон регистрамикрокоманд, нторая группа разрядныхвыходов которого соединена с управляющим входом коммутатора, выход ко"торого соединен с первым информаци"онным входом регистра адреса микрокоманд, второй информационный входкоторого соединен с третьей группой 1 Оразрядных выходов регистра микрокоманд, четвертая группа разрядныхвыходов которого является управляющим выходом устройства.на чертеже приведена структурная 15схема микропрограммного. устройствауправлейия,Устройство содержит регистр 1команд, коммутатор 2, регистр 3 адре"са микрокоманд, регистр 4 микроко Оманд, запоминающий блок 5, регистрб внешних сигналов, управляющий вход7 коммутатора 2, управляющий выход8 устройства.25Устройство работает н трех режимах - исполнения, анализа и безусловного перехода.В режиме исполнения сигналами на вход 7 коммутатора 2 разрешается пе редача содержимого регистра 1 н ре" гистр 3. По содержимому регистра 3 из блока 5 считывается микрокоманда, еще делающая минрооперации на выходе В.При выполнении анализа винты раннего состояния ЭУВМ (по содержимому регистра б) и условного перехода сигналами по входу 7 коммутатора 2 блокируется поступление н регистр 3 содержимого регистра 1. С 40 соответствующей группы разрядных выходов регистра 4 на вход коммутатора 2 подаются сигналы, определяющие один иэ разрядов регистраб, состояние которого анализируется. В 45 зависимости от наличия или отсутствия .анализируемого условия соответствующий разряд регистра 3 устанавливается н то или иное состояние, т.е. н микропрограмме происходит переход 50 по услбнию. При этом содержимое старших разрядов регистра 3 задается с соотнетстнующего выхода регистра 4,При выполнении безусловного пере- хода сигналами по входу 7 коммутатора 2 блокируется поступление информации с регистров 1 и б, значение старших разрядон регистра 3 задается непосредственно с регистра 4, а значения младших разрядов однозначно задаются с регистра 4 через соответствующий информационный вход коммутатора 2, который н данном случае настроен соответствующим образом,Таким образом, устройство обеспечивает выполнение микропрограммы н регистрах исполнения, анализа, т.е. условного перехода и безусловного перехода, однако, н отличие от прототипа, имеет меньший объем оборудования.Формула изобретенияМикропрограммное устройство управления, содержащее регистр команд,регистр адреса мнкрокоманд, запоминающий блок, регистр внешних сигна.лон, регистр микрокоманд, вход которого соединен с информационным выходом запоминающего блока, адресныйвход которого соединен с выходом регистра адреса микрокоманд,.о т л и ".ч а ю щ е е с я тем, что, с цельюупрощения, оно содержит коммутатор,первый, нторой и третий информационные входы которого соединены соответственно с выходом регистра внешнихсигналов, выходом регистрафкоманд ипервой группой разрядных ныходон регистра микрокоманд, вторая группаразрядных ныходон которого соединена с управляющим входом коммутатора,выход которого соединен с первыминформационным входом регистра адреса микрокоманд, второй информационный вход которого соединен с третьейгруппой разрядных выходов регистрамикрокоманд, четвертая группа разрядных выходов которого является управляющим выходом устройства.Источники информациипринятые но внимание при экспертизе1, Патент США Р 3956735,кл, 340-172, 5, 1976.2. Патент США Р 3900835,кл, 340-172, 5, 1975 (прототип).Е 24707 Составитель В.Усковктор В.Пилипенко ТехредЖ. Кастелевич КорректорГрнденко Заказ 2 писноеР 4/5 род, Ул. Проектнан, 4 илиал ППП Патентф, г. У плп,ппент зак. ЗХ 1 О О/67 Тираж 73 ВНИИПИ Государственно по делам изобретени 3035, Москва, Ж, Р
СмотретьЗаявка
2759210, 13.03.1979
ПРЕДПРИЯТИЕ ПЯ А-3361
ДЕНИСЕНКО ВЯЧЕСЛАВ ПЛАТОНОВИЧ, КОЗАЧКОВСКИЙ АЛЕКСАНДР ДМИТРИЕВИЧ
МПК / Метки
МПК: G06F 9/22
Метки: микропрограммное
Опубликовано: 30.04.1982
Код ссылки
<a href="https://patents.su/3-924707-mikroprogrammnoe-ustrojjstvo-upravleniya.html" target="_blank" rel="follow" title="База патентов СССР">Микропрограммное устройство управления</a>
