Шкиль

Номер патента: 2004562

Опубликовано: 15.12.1993

Авторы: Глущенко, Савчишин, Широкий, Шкиль

МПК: C09B 35/56

Метки: тетракисазокрасителей

...техническое решение обладает следующими преимуществами;при достаточно высокой растворимости повышается выбираемость красителя на 25 , (по прототипу растворимость составляет 52-61 г/л, выбираемость - 53 - 57),; по предлагаемому способу растворимость - 29-34 г/л, выбираемость - 78 - 82;);повышается устойчивость окрасок к мок рым обработкам (см.табл.1).Кроме того, повышается термоустойчивость красителя (по прототипу содержание нерастворимого остатка при сушке красителя при 100 С -3;, по предлагаемому способу - 0,13); увеличивается выход красителя на 12,5 - 7,2 (по прототипу 68,4, по предлагаемому способу - 75,6 - 80,97.); упрощается .технология, исключаются стадии выделе ния, фильтрации и суспендирования,(56) Красители для текстильной...

Номер патента: 2004561

Опубликовано: 15.12.1993

Авторы: Глущенко, Лучкевич, Савчишин, Широкий, Шкиль

МПК: C09B 35/46, D06P 3/30, D06P 3/32 ...

Метки: кожи, красителя, овчины, прямого, черного, шубной

...черного 3 для кожи и шубной овчины 25 диаэотированием 4,4-диаминодифениламин-сульфокислоты и сульфаниловой кислоты, азосочетанием последовательно с 1 амино-нафтол-сульфокислотой и резорцином, процесс азосочетания диазоти рованной 4,4-диаминодифениламин 2-сульфокислоты с 1-амино-нафтол- сульфокислотой ведут при рН 3,2-4,2 и температуре 16 - 28 С, процесс получения красителя ведут при соотношении 4,4-диа минодифениламин-сульфокислота: 1-амино-нафтол-сульфокислота равном 1,:0,88 - 0 82 соответственно, Для уменьшениязакрашиваемости ворса раствор красителя обрабатывают при температуре 16 - 35 С 40 карбоксиметилцеллюлозой в количестве0,4 - 5,6 ф от массы 4,4-диаминодифениламин-сульфокислоты.Предложенный способ иллюстрируетсяследующими...

Номер патента: 1838260

Опубликовано: 30.08.1993

Авторы: Бабиченко, Голованюк, Дорофеева, Петров, Ткаченко, Цехомский, Шкиль

МПК: C03C 3/118

Метки: стекло, фотохромное

...8-12%БФ СВО; .5% БФ Г; сид цирко сфора 0,3(ЯпОг+ ЯЬгОз)4,8 - отношении СОО/АдгО. равВ таблице привед примеры данных стекол и и свойства.Варку стекла целесообразно проводить при 1400-1500 С в сосудах, изготовленных из кварцевого огнеупора. Варку следует проводить в нейтральных или слабо окислительных условиях, продолжительность варки 4-6 ч, термообработка-наводка заготовок изделий из стекла ведется при 550-650 С в течение 0,5-20 ч,Фотохромные свойства стекла, приведенные в таблице, измерялись на стандартной установке ИФС. Освещенность (нефильтрованным светом ксевоновой лампы) на образце составляла 60000 лк, При этом исходная оптическая плотность (Да)1838260 колеблется в пределах 0.08-0,25, фотоиндуцированная за 3 минуты облучения...

Номер патента: 1801424

Опубликовано: 15.03.1993

Авторы: Бездетко, Ивков, Соболева, Шкиль

МПК: A61F 9/00

Метки: лечения, патологии, стекловидного, тела

...количество криоретинопексий, позволяющих вводить в глаз эти лекарственные препараты, и определить динамику проницаемости ГОБ на основании определеня количества лекарственного препарата в стекловидном теле в динамике до 7 сут.Результаты этих экспериментов свидетельствуют о том, что максимум проницаемости ГОБ соответствует 6 ч - 4 суткам. Спустя 5 - 7 сут после криовоздействия проницаемость ГОБ резко снижается, Оптимальным для достижения положительного эффекта является 2 - 4 кратная криоретинопексия.П ри мер 1. Больной К.52 лет поступил в приемный покой ОКБ 1 Ф 14 имени проф. Гиршмана 19,01.90 г, в 11.30 с диагнозом простая диабетическая ренитопатия обоих1801424 Составитель И, ГубареваТехред М,Моргентал Корректор Н, Милюкова Редактор С....

Номер патента: 1727687

Опубликовано: 23.04.1992

Автор: Шкиль

МПК: A01F 25/16

Метки: закладки, кормов, траншею

...4 и 6 имеют соответственно боксвые 7 и 8 и нижние 9 и 10 зубья Ось шарниров 3 расположена в одной вертикальной плоскости с концами нижних зубьев 9 звена 4, Зубья 9 выполнены изогнутыми в средней части, а концевая часть 11 зубьев 9 расположена горизонтально, Зубья 10 заднего звена 6 выполнены криволинейными с радиусом кривизны, равным расстоянию от оси шарниров 3 до нижних зубьев 9 переднего звена 4, Рама 1 соединена с навесным приспособлением 12,Устройство работает следующим образом.С помощью приспособления 12 устройство закрепляется на навескетрактора. Гидроцилиндром 5 поднимают заднее звено 6 и подводят устройство к куче растительной массы, сгруженной на краю траншеи. Перед кучей переднее звено 4 опускают до касания концевых частей...

Номер патента: 1697962

Опубликовано: 15.12.1991

Авторы: Гребенюк, Портняга, Прочий, Солошенко, Шелаев, Шкиль

МПК: B21J 1/04, B21J 1/06

Метки: заготовок, ковки, стальных

...пределе, указанном в формуле изобретения, а именно 950 - 980 С, Еслизаготовку охладить немного меньше, т,е. втечение 0,3 ч, то, как показывают расчетные25 данные, на поверхности она будет иметьтемпературу 725 С, а в осевой зоне 1075 С.Наиболее равномерное распределение температуры по сечению заготовки при последующем нагреве возникает также в течение30 0,75 ч. Но при этом на поверхности и восевой зоне температура равна 1000 С. Онанесколько превышает критический порогроста аустенитного зерна, что является нежелательным,35 Если же заготовку охладить немногобольше, т,е, в течение 0,5 ч, то на поверхности она будет иметь температуру 625 С, а восевой зоне 1025 С, Наиболее равномерноераспределение температуры по сечению за 40 готовки при...

Номер патента: 1664172

Опубликовано: 23.07.1991

Автор: Шкиль

МПК: A01F 25/16

Метки: закладки, кормов, траншеи

...к куче растительной массы, сгруженной на краю траншеи. При непосредственном эяйству. Цель изобретения - улучшение захватов кормов и повышение устойчивости устройства. Устройство содержит раму, выполненную в виде поперечного звена с зубьями и парой рычагов 2 и 5, установленных зигзагообразно к горизонтальной плоскости и шарнирно связанных между собой. К рычагам 5 прикреплено звено с зубьями, связанное с гидроцилиндром 7. Поперечное звено соединяют с навеской трактора. 2 ил,подъезде к куче устроиство опускают, Для захвата массы заднее звено закрывают. Захваченную растительную массу волоком перетаскивают к месту укладки в траншеи и укладывают при открытии заднего звена с а помощью гидроцилиндров 7, В дальнейшем ( процесс повторяется....

Номер патента: 1579692

Опубликовано: 23.07.1990

Авторы: Васельцов, Заспицкий, Рейдерман, Ханин, Шкиль

МПК: B23K 37/02

Метки: сварочный, трактор

...винта 13 при установке ру требуемой длины хода трактора. Зубчатая %УФ рейка 16 приводится в движение шатуном 15.3 ил. Механизм 6 состоит из кривошипно-ша- а, 1 тунного механизма, включающего сменную цилиндрическую зубчатую передацу, ведущее колесо 7 которой насажено на промежуточный вал 8 трехступенчатого червячного Ж редуктора 9 самоходной тележки, а привод- Я ное колесо 10 с помощью кулачка 11 связано с кривошипом 2, в направляющих пазах которого расположены ходовой винт 13 и гайка-ползун 14. шарнирно соединенная шатуном 15 с зубцатой рейкой 16, расположенной в направляющей 17. При этом рейка 6 соединена с зубчатым ведомым колесом 18, закрепленным на валу 19 редуктора 9.Механизм 6 работает следующим образом.При в тоса 7,...

Номер патента: 1578341

Опубликовано: 15.07.1990

Авторы: Белкин, Сигаев, Хариноев, Шкиль

МПК: E21C 41/22

Метки: разработки, рудных, тел

...смещением по вертикали по отношению одна к другой и располагают всплошную к аналогичным выработкам отработанной панели.Отработка крутопадающих рудных тел со сплошной выемкой руды вертикальными панелями, при которой буровые и доставочные выработки проходят по контуру панелей (т.е. ширина панели равна ширине выработки), позволяет вести отработку запасов с небольшой площадью обнажения висячего бока, что обеспечивает его сохранность при неустойчивых вмещающих породах, т.е. исключает самообрушение пород висячего бока в очистное пространство панели и, следовательно, обеспечивает повышение безопасности ведения горных работ, снижает разубоживание руды и затраты на выемку,После проведения подготовительных работ приступают к очистной выемке...

Номер патента: 1539540

Опубликовано: 30.01.1990

Авторы: Новак, Селезов, Шкиль, Яковлев

МПК: G01V 1/38

Метки: буксируемой, морской, сейсмокосы, судном, формы

...излучаемых каждым источником акустических сигналов, различны. Гидрофоиы 6 сейсмокосы 5 через линию 7 связи соединяются с измерительными каналами 8.Измерительные каналы образуют два,или более (по числу источников акус"тических сигналов) измерительных тракта, один из которых приведен нарисунке. Число измерительных каналов в тракте равно числу гидрофоновКаждый измерительный канал состоитиз полосового фильтра 9, формйрователя 10 электрических импульсов,счетчика 11 импульсов и счетчика 13времени. Входы установки в нуль всехсчетчиков импульсов соединены параллельно с выходом блока 4 выделенияпервого импульса последовательности,Измерительный канал последнего гидрофона дополнительно имеет в своем составе блок 12 оценки состояния счетчика...

Номер патента: 1499091

Опубликовано: 07.08.1989

Авторы: Белый, Беляев, Бродский, Строчиков, Тонконог, Черный, Шкиль

МПК: G01B 5/012

Метки: головка, измерительная, касания

...фланцем, измер тельный рычаг с измерительным наконечником и фланцем, измерительный преобразователь, выполненный в виде упругого стакана, торец которого жестко соединен с фланцем, а дно - с измерительным рычагом, Во фланцах выполнено по три соосных отверстия, между которыми заложены шары со сквозными отверстиями. Три степуны пропущены сквозь отверстия в шарах и фланцах и закреплены одними концами в опорном фланце, а другими - в кольце, отжимаемом от фланца пружиной. 1 ил.3 149909Измерительная головка касания работает следующим образом.Измерительную головку касания закрепляют в станке (не показан) и перемещают до касания наконечником 4 измеряемой поверхности (не показана). При этом измерительный рычаг 3 смещается, происходит...

Номер патента: 1441157

Опубликовано: 30.11.1988

Авторы: Атаманчук, Беляев, Строчиков, Тонконог, Черный, Шкиль

МПК: G01B 5/012

Метки: головка, измерительная, трехкоординатная

...шаровых опор подпружинены пружинами 6, В отверстие крышки 3 корпуса 1 пропущен 15 стержень 7, один конец которого связан с измерительным преобразователем, Измерительный преобразователь выполнен в виде двух упругих мембран 8, на которых закреплены тензометрические датчики 9, и стяжных колец 10 и 11, предназначенных для крепления мембран 8. Измерительный преобразователь установлен на шаровых опорах 4 с возможностью перемещения относительно корпуса 1. На другом конце измерительного тержня 7 закреплен сменный наконеч ннкТ координатная измерительная головка "., тает следующим образом.вку закрепляют в станке с ЧПУ и пс.:опят к измеряемой детали. При касании наконечником 12 измеряемой детали из мепительный стержень 7 перемещается, де....

Номер патента: 1404792

Опубликовано: 23.06.1988

Авторы: Белый, Беляев, Бродский, Строчиков, Тонконог, Черный, Шкиль

МПК: G01B 5/12

Метки: головка, измерительная, трехкоординатная

...2с помощью гайки 3. Наконечник 4 че" 15рез адаптер 5 соединен с втулкой 6,передающей усилие на цилиндрическийдатчик 7 с тензорезисторами 8. Базовое кольцо 9 находится во взаимодействии с сепаратором 10 через шарики11. На концентраторе 12 расположенвибропреобразователь 13 с обмотками14. Между цилиндрическим датчиком 7и дополнительной втулкой 15 находится уплотнительная прокладка 16. Для 25упругого взаимодействия корпуса 1 сизмерительной группой, состоящей иэвтулки 6, цилиндрического датчика 7,концентратора 12 и вибропреобразователя 13, установлена пружина 17.Трехкоординатная измерительнаяголовка работает следующим образом.При касании наконечника 4 измеряемой детали измерительное усилие черезжестко связанную измерительную группу,...

Номер патента: 1395632

Опубликовано: 15.05.1988

Авторы: Данилейко, Марков, Слезко, Шкиль

МПК: C07D 231/14

Метки: 3-дифенил-4-карбоксипиразола

...кислоты (й = 1,39 г/см) и 0,05 мл (0,7 ммоль) уксусного альдегида.Реакционную масо су нагревают до 90-100 С, выдерживают до полного прекращения выделения 40 ;окислов азота, прибавляют 10 мл воды и охлаждают. Осадок отфильтровывают, промывают и сушат при 100-120 С. Выход 95,6 Ж. Т,пл. 2 Д 1,5-202,0 С.Аналогично примеру 1 осуществляют 45 получение целевого продукта с различным содержанием основного катализатора (КаКО ) и дополнительных катализа 2 торов (ацетальдегида или бензальдегида), 50 Изменяемые параметры реакции и свойства полученного 1,3-дифенил- -карбоксипираэола (соотношения указаны в г/молях) указаны в таблице.Таким образом, предлагаемый способ получения по сравнению с известным способом, заключающимся в окислении...

Номер патента: 1355337

Опубликовано: 30.11.1987

Авторы: Гребенюк, Исакина, Лаун, Лукашевский, Шкиль

МПК: B21J 1/04

Метки: валов, ковки, поковок, ступенчатых, типа

...приобретает выпуклость, в том числе и приотносительной подаче0,5.П р и м е р. Из слитка электрошлакового переплава массой 5300 кг(сталь 9 Х 2 МФШ) отковывали ступенчатую поковку массой 4760 кг типа валка холодной прокатки с диаметрамиуступов; бочки - 700 мм, шеек -450 мм. Слиток диаметром 820 мм нагревалиОв газовой печи до 1180 С и выдавали на ковку. Ковку производили на ковочном гидравлическом прессе усилием 10.мН за один вынос. Для обеспечения минимального укова (1,3) слиток биллетировали на диаметр 720 мм. Разметили под ковку. Максимально возможная подача при протяжке крайних ступенейменее 0,5 (7 (0,5)Чтобы избежать340выпучивания поверхностного слоя и образования утяжины в середине торцовой части крайних ступеней, их обжимали по...

Номер патента: 1247241

Опубликовано: 30.07.1986

Авторы: Беляев, Бродский, Коротков, Черный, Шкиль

МПК: B23Q 15/00

Метки: диагностическое, испытания, программным, станка, управлением, фрезерного

...направляющихпризм 11 с шариками 12, что позволяет плите перемещаться по координате Т. Основанием для этих призм слу.жат еще две пары таких же направляющих призм 13 с шариками 14, располо женных перпендикулярно первым, которые позволяют передвигаться измерительной плите по координате Х. Таким образом, измерительная плита может перемещаться в плоскости ХУ.Устройство работает следующим образом.Закрепляют диагностическое устройство на столе станка таким образом, чтобы были заранее известны координаты конусных отверстий контактных втулок, т.е. оси симметрии устройства совпали с осями Х и У стола станка. Перед началом испытаний датчики линейных перемещений устанавливаются в нулевое положение.Испытательная программа составляется в соответствии...

Номер патента: 1053114

Опубликовано: 07.11.1983

Авторы: Дигун, Шкиль

МПК: G06G 7/14

Метки: сумматор

...через многоуровневый компарратор связан с входом цифроуправляемой проводимости и с входом цифрового сумматора, шины задания порядков, слагаемых соединены с входами вычитателя и через ключи с другим входомцифрового сумматора 2 .Недостатком известного устройстваявляется неоднозначность работы приравенстве порядков входных сигналови ограничение числа слагаемых двумя. ЗрЦелью изобретения является повышение точности и расширение областиприменения за счет суммирования произвольного числа слагаемых. Цель достигается тем, что сумма- тор, содержащий .операционный усили= . тель, в цепь обратной связи которого включена цифроуправляемая проводимость, многоуровневый компаратор, через который выход операционного 40 . усилителя, являющийся...

Номер патента: 1050603

Опубликовано: 30.10.1983

Авторы: Репетов, Шкиль

МПК: A01F 25/16

Метки: закладки, силоса, траншеи

...может поворачиваться относительно вертикальной оси гидроцилиндрами 6, и переднее поперечное звено 7, связанное тягой 8 с задним звеном 5,Причем один конец тяги 8 прикреплен шар;нирно к нижней части переднего поперечного звена 7, а второй - к верхней части заднего поперечного звена 5. Переднее поперечное звено 7 со стороны навески на трактор 4 Оснабжено упором .9, роль которого такжемогут выполнять брусья рамы 1. Зубья 4на боковых звеньях 3 и заднем поперечномзвене 5 закреплены с внутренней сторонысвоей средней частью. Устройство агрегатируется с трактором и работает следующим образом.Трактор с поднятым устройством и открытым задним поперечным звеном 5 подьезжает задним ходом к куче растительной массы, сгруженной на краю траншеи, и...

Номер патента: 1049929

Опубликовано: 23.10.1983

Авторы: Кабанец, Скорик, Степанов, Черный, Шкиль

МПК: G06G 7/26

Метки: функциональный

...блокавычисления полинома, выход которогоявляется выходом преобразователя,и дешифратор, выходы которого подключены к соответствующим управляю;щим входам первого коммутатора, содержит блок вычисления коэффициен 104992921тов полинома, второй коммутатор ианалого-цифровой преобразователь,выходы группы мпадших разрядов ко. торого подключены к соответствующимуправляющим входам блока вычисленияполинома, выходы группы старших разрядов -. к соответствующим входам дешифратора, а вход является входомпреобразователя, входы и выходы блока вычисления коэффициентов полинома0 подсоединены к соответствующимвыходам и входам блока памяти ординат и второго коммутатора, управляющие входы которого подключенык соответствующим выходамдешифра тора, а два...

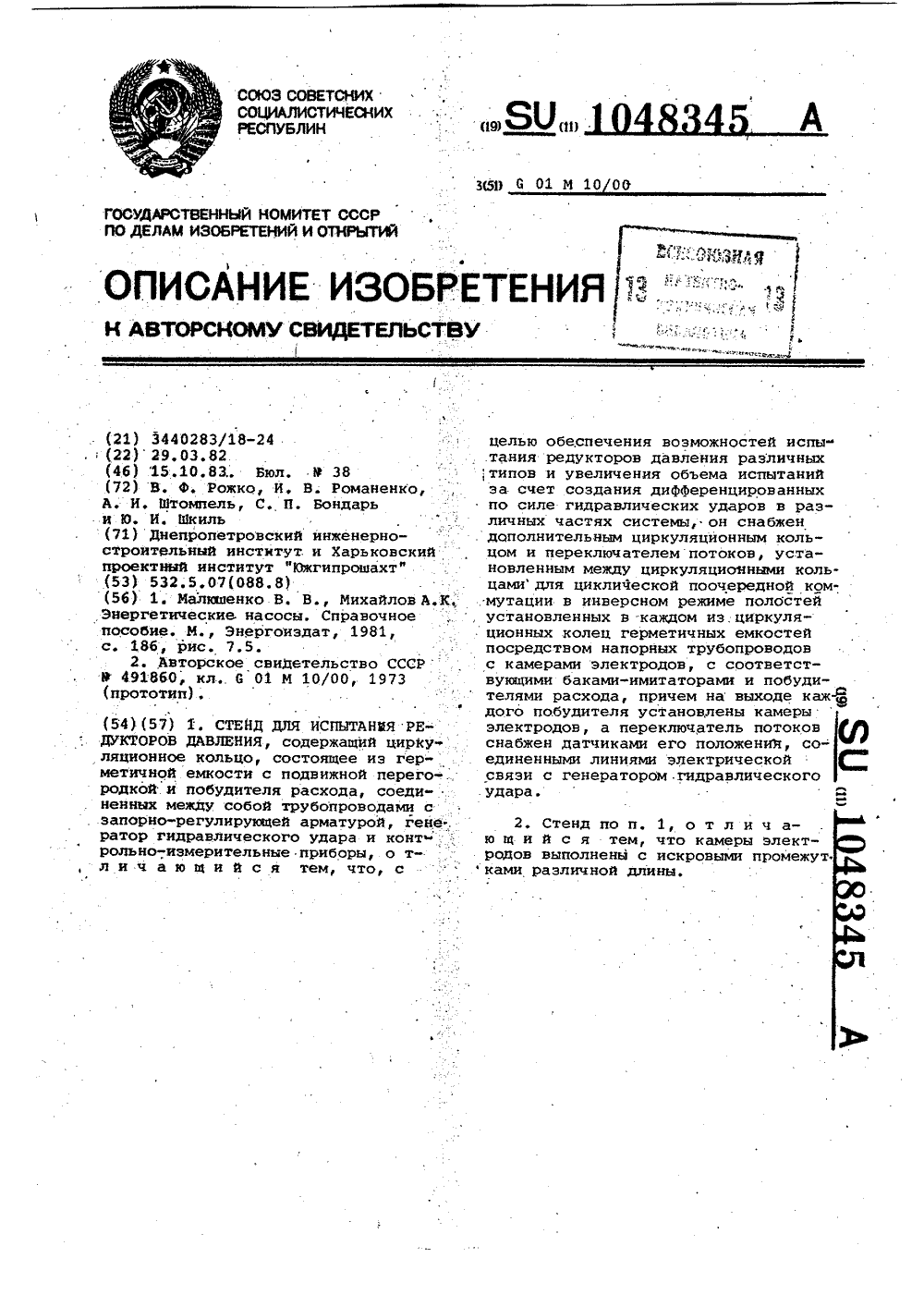

Номер патента: 1048345

Опубликовано: 15.10.1983

Авторы: Бондарь, Рожко, Романенко, Шкиль, Штомпель

МПК: G01M 10/00

Метки: давления, испытания, редукторов, стенд

...в каждом из циркуляционных колец герметичных емкостей посредством напорных трубопроводов с камерами электродов, с соответствую ющими баками-имитаторами и побудите лями расхода, причем на выходе каждого побудителя установлены камеры электродов, переключатель потоков снабжен датчиками его положения, соединенными линиями электрической связи с генератором гидравлического удара, а камеры электродов выполнены с искровыми промежутками различной длины.На чертеже представлен стенд для испытания редукторов давления.Он состоит из герметичных емкостей 1 и 2, причем каждая герметич" ная емкость 1 и 2 разделена подвижной перегородкой 2 на две несообщающиеся полости переменного объема 4-7, соединенные подводящими трубопроводами 8-11 с...

Номер патента: 1028275

Опубликовано: 15.07.1983

Автор: Шкиль

МПК: A01F 25/18

Метки: разравнивания, силоса, траншеях, укладывания

...поперечного звеньев сзубьями, и приспособление дпя навешивания на трактор, поперечное звено закреплено на продольных звеньях рамы посредством горизонтальных поперечных шарниров и ойабжено приводом поворо та, установленным на продольных звеньях,На фиг. 1 изображено устройство,вид сбоку; на фиг. 2 - то же, видсверху.Устройство включает раму, которая . выполнена из продольных и поперечного звеньев 1 и 2. Продольные звенья 1; имеют зубья 3, выпопненные криволинейными и нижним острым концом, направ. ленные в сторону перемещения массы,причем оно установлено на продольныхзвеньях 1 посредством горизонтальныхпопереных шарниров 6 и имеет привод 7поворота, выполненный в виде гидроци.линдров, установленных на продольныхзвеньях 1. Устройство имеет...

Номер патента: 1011622

Опубликовано: 15.04.1983

Авторы: Дигун, Шкиль

МПК: G06G 7/16

Метки: множительно-делительное

...причем входы первого из цифровых сумматоров является цифровыми, входами устройства, а выход подключен к первому входу второго циф" рового сумматора, выход которого яв" ляется цифровым выходом устройства, а второй вход второго цифрового сумма" тора соединен с первым выходом ревер" сивного счетчика, подклвчейного вторым выходом к управляющему входу ци . ф роуправляемой проводимости, подкле-, ченной между выходом и входом операционного усилителя, выход компарато" ра соединен со входом реверсивного счетчика,.а выход операционного уси". Фй лителя подключен к входУ компарато" ра.3 1011622 4 где К " выходной цифровой код множи- первого 1 и второго 5 цифровых сумМЪ- тельно-делительного устрои- маторов выгодно отличает множительное.ю...

Номер патента: 989096

Опубликовано: 15.01.1983

Авторы: Кожанов, Руденчик, Соболева, Шкиль

МПК: E21F 1/06

Метки: вентиляционного, гибкого, звеньев, соединение, трубопровода

...пневматическую камеру, расположенную между пружинящими кольцами и поверхностями секций трубопровода.На чертеже показано соединение звеньев гибкого вентиляционного трубопровода, продольный разрез.Соединение звеньев гибкого вентиляционного трубопровода включает соединяемые секции трубопровода 1 и 2, соответственно с пружинящими кольцами 3 и 4, и пневматическую камеру 5.Сборка соединения осуществляется в следующей последовательности,На последнее звено 1 трубопровода надевается пневматическая камера 5 таким образом, чтобы она расположилась вплотную к пружинящему коль" цу 3. Затем присоединяемое звено 2 трубопровода с пружинящим .кольцом 4 своим концом надевается на конец звена 1 так,чтобы кольцо 4 подошло вплотную к пневматической камере...

Номер патента: 970390

Опубликовано: 30.10.1982

Авторы: Дигун, Шкиль

МПК: G06G 7/16

Метки: множительно-делительное

...на входы второго сумматора 13, в котором осуществляется операцияК = КХ + К КЪУЗначение сигнала К подается на второй вход блока 14 деления, под 60 65 напряжения, выходы первого, второгои третьего блоков сравнения подключены соответственно к первому, второму и третьему входам второго сумматора, выходы первого, второго итретьего блоков умножения подключенысоответственно к входам первого,второго и третьего блоков логарифмирования,На чертеже приведена блок-схемамножительно-делительного устройства.Множительно-делительное устройст-.во содержит блоки 1 - 3 сравнения,блоки 4 - б умножения, источник7 опорного напряжения, блоки 8 - 10логарифмирования, блок 11 антилогарифмирования, сумматоры 12 и 13 иблок 14 деления.Множительно-делительное...

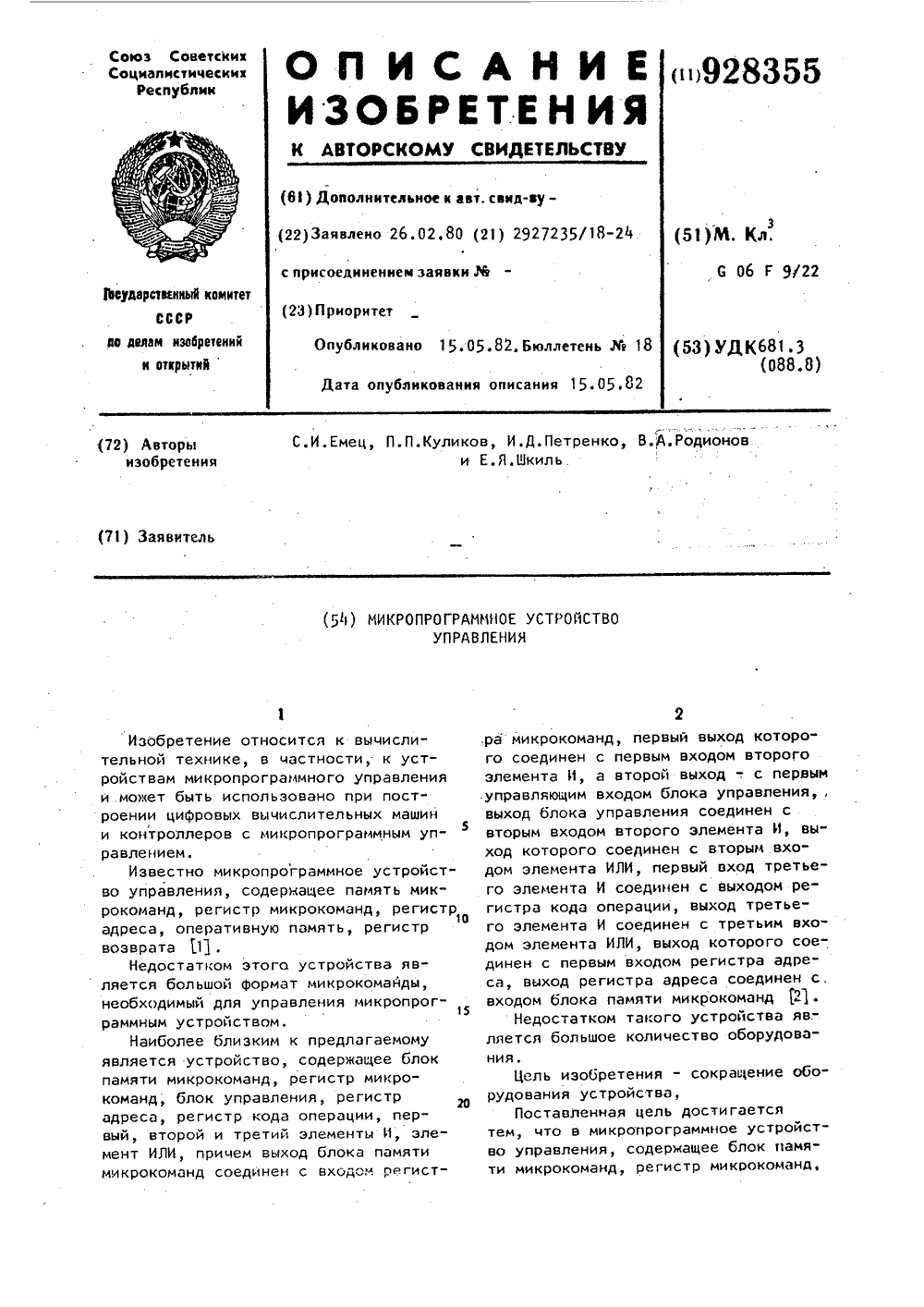

Номер патента: 928355

Опубликовано: 15.05.1982

Авторы: Емец, Куликов, Петренко, Родионов, Шкиль

МПК: G06F 9/22

Метки: микропрограммное

...на вход 16 блока 14 блокировкикода операции.При поступлении логицеских сигналов кода операции по входу А и приналичии на входе В сигнала, имеющего уровень логической единицы, навыход С передается код операции.При подаче на вход В сигнала,имеющего уровень логического нуля, навыход С блока блокировки кода операциипередается кодоперации "Пустая команда".Блок 2 логического управленияФункционально является преобразователем кода и монет быть выполнен яаоснове программируемого постоянногозапоминающего устройства (ППЗУ),в частности на микросхеме К 155 РЕЗ,либо в виде комбинационной логической схемы (элементы НЕ 19, И 20 иИЛИ 21), (фиг. 3)Логика работы данного блока представлена в таблице истинности, где0 - уровень логического "0", 1 -...

Номер патента: 920761

Опубликовано: 15.04.1982

Авторы: Дигун, Шкиль

МПК: G06G 7/20

Метки: извлечения, квадратного, корня

...корня содержит источник 1 опорного з 5напряжения, коммутатор 2 опорного напряжения, второй умножитель 3, аналоговый блок 4 сравнения, управляемый масштабный усилитель 5, блок 6 уравновешивания, блок 7 преобразования кода,40триггер 8, первый умножитель 9, Умножитель выполнен на цифроаналоговом преобразователе,Устройство работает следующим образом.Перец началом процесса уравновешивания коммутатор 2 опорного напряженияподключает ко входу напряжениеОдновременно масштабный усилительработает в режиме усиления с коэффициентом К. По окончании процесса уравновешивания напряжения на входах блока 4 сравнения будут равныК умн 55гце Оо, - опорное напряжение;0 х - входное напракение устройст- вае 1ХЗмн коэффициент передачи умножителя, равныйми...

Номер патента: 912199

Опубликовано: 15.03.1982

Авторы: Кошеленко, Маслош, Носач, Рукин, Слезко, Шкиль

МПК: B01D 11/04

Метки: аппарат, массообменный, роторно-дисковый

...тяжелой Фаз соответственно.Вращение роторов может производиться или е одну сторону, или в разные. Скорости вращения роторов могут различаться. Диспергирующие диски каждого ротора могут быть выполнены из различных по смачиваемой способности материалов. 40 45 50 55 Аппарат работает следующим образом.Тяжелая Фаза подается через штуцер 15 в верхнюю часть аппарата,контактирует по мере прохождения черезрабочую зону аппарата с легкой фазой,поступает в нижнюю сепарационнуюзону 7 и выводится по штуцеру, 17.Легкая Фаза входит через распределительное устройство 14 в нижнюю частьаппарата, движется вверх и выводитсяиз верхней сепарационной зоны штуцером 16. В рабочем объеме аппаратапод действием вращающихся дисков 1,0роторов происходит вихревое...

Номер патента: 911561

Опубликовано: 07.03.1982

Автор: Шкиль

МПК: G06G 7/30

Метки: интерполятор

...вход которой подключен к шине ввода . начального узлового значения второй производной, дополнительно введены эталонные резисторы и блок инвертирования, соединенный входами с выходами регистра кода аргумента, а выходами с управляющими входами чет, вертой, пятой и шестой кодоуправляемых проводимостей, причем шина ввода конечного узлового значения второй производной подключена к сигнальному входу третьей кодоуправляемой яроводимости и через первый эталонный резистор к входу третьего операционного усилителя, соединенного входом с выходом. третьей кодоуправляемой проводимости и через второй эталонный резистор с шиной ввода начального узлового знацения второй производной, а выход второй кодоуправляемой проводимости подключен к...

Номер патента: 858013

Опубликовано: 23.08.1981

Авторы: Скорик, Степанов, Шкиль

МПК: G06G 7/26

Метки: генератор, нелинейных, функций

...Функций, содержащий диодно-резистивную схему, соединенную с источником напуяжения иэмиттерным повторителем 11).Известно другое устройство ддяформирования значений функций, содержащее сумматор, первый вход которого соединен с источником входногосигнала, второй вход - с выходоминтегратора, а выход - через ключ свходом аналогового блока памяти,. выход которого соединен с входом интегратора 21,Наиболее близким к предлагаемомуизобретению по технической сущностии достигаемому результату является2 пгенератор функций, содержащий кусоч;но линейный аппроксиматор, вход которого соединен с выходом микропроцессора и первым входом блока сравнения, второй вход которого соединен овыходом кусочно-линейного аппроксиматора, а выход - с входом...

Номер патента: 854316

Опубликовано: 15.08.1981

Автор: Шкиль

МПК: A01F 25/16

Метки: закладки, силоса, траншеи

...изображено устройство, вид сбоку; на фиг. 2 - то же, вид в плане.Устройство выполнено из рамы 1 с системой 2 навески на трактор. К раме 1 посредством кронштейнов 3 шарнирно подвешена заборная емкость 4 с зубьями, соединенными с контурным брусом 5, к которому прикреплены зубья 6, усиленные косынками 7. В передней части заборной емкости 4 установлен.распорный брус 8. К передней части рамы 1 прикреплены разравнивающая силос гребенка 9 и посредством эластичных тяг 10 заборная емкость 4, причем рама 1 выполнена из продольных бру сьев 11 и стоек 12.Устройство агрегатируется с трактороми работает следующим образом.Транспортные средства сбрасывают силосуемую массу с торца по ширине траншеи. Трактор с поднятым устройством подьЗт езжает к...
