Установка для испытания на усталость при изгибе образцов листовых материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

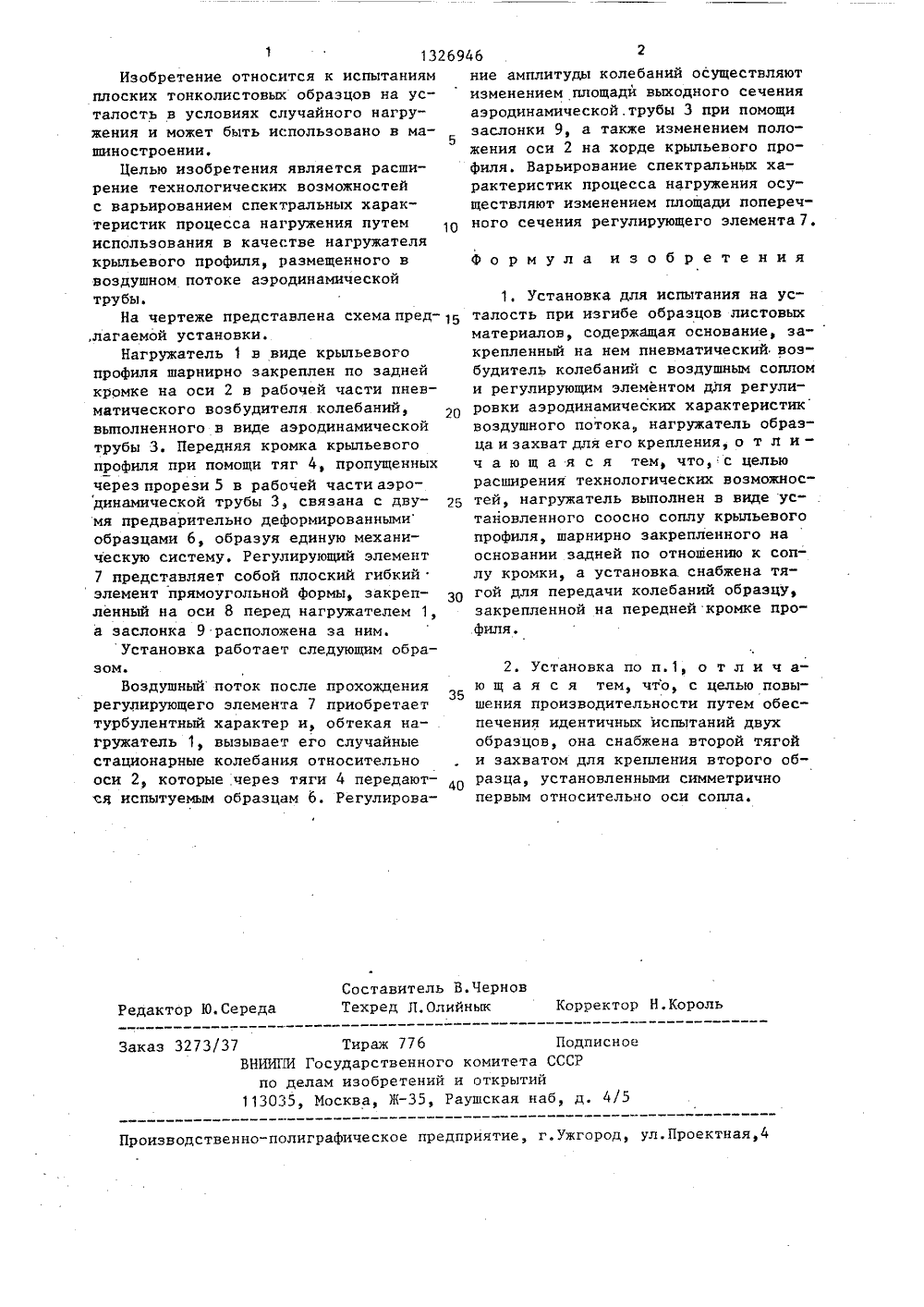

СООЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК 19) (11 А 1 б 04 С 01 И 332 ОПИСАНИЕ ИЗОБРЕТЕНИЯ АВТОРСКОМУ СВИДЕТЕЛЬСТВУПе Я ОСУДАРСТВЕННЫЙ НОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(71) Горьковский политехнический иститут им.А.А.Жданова(56) Авторское свидетельство СССРУ 798541, кл. С 01 Н 3/32, 1979.(54) УСТАНОВКА ДЛЯ ИСПЫТАНИЯ НА УСТАЛОСТЬ ПРИ ИЗГИБЕ ОБРАЗЦОВ ЛИСТОВЫХМАТЕРИАЛОВ(5) Изобретение относится к испытаниям плоских тонколистовых образцовна усталость в условиях случайного нагружения и может быть использованов машиностроении. Целью изобретенияявляется расширение технологическихвозможностей с варьированием спектральных характеристик процесса нагружения, что достигается использованием в качестве нагружателя 1 крыльевого профиля, размещенного в воздушном потоке пневматического возбудителя колебаний в виде аэродинамической трубы 3. Колебания нагружателя 1относительно оси 2 через тяги 4 передаются образцам 6. Регулирующими элементами являются плоский гибкий элемент 7 прямоугольной формы, закрепленный на оси 8, и заслонка 9. 1 зф-лы, 1 ил.Составитель В.ЧерновТехред Л,Олийквпс Корректор Н.Король Редактор Ю,Середа Заказ 3273/37 Тираж 776 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб, д. 4/5 Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная,4 113269Изобретение относится к испытаниямплоских тонколистовых образцов на усталость в условиях случайного нагружения и может быть использовано в ма 5шиностроении.Целью изобретения является расширение технологических возможностейс варьированием спектральных характеристик процесса нагружения путемиспользования в качестве нагружателякрыльевого профиля, размещенного ввоздушном потоке аэродинамическойтрубы.На чертеже представлена схема пред,лагаемой установки,Нагружатель 1 в виде крыльевогопрофиля шарнирно закреплен по заднейкромке на оси 2 в рабочей части пневматического возбудителя колебаний,выполненного в виде аэродинамическойтрубы 3. Передняя кромка крыльевогопрофиля при помощи тяг 4, пропущенныхчерез прорези 5 в рабочей части аэродинамической трубы 3, связана с двумя предварительно деформированнымиобразцами 6, образуя единую механическую систему. Регулирующий элемент7 представляет собой плоский гибкийэлемент прямоугольной формы, закрепленный на оси 8 перед нагружателем 1,а заслонка 9 расположена за ним.Установка работает следующим образом.Воздушный поток после прохождениярегулирующего элементаприобретает35турбулентный характер и, обтекая нагружатель 1, вызывает его случайныестационарные колебания относительнооси 2, которые .через тяги 4 передаются испытуемым образцам 6. Регулирова 46 2ние амплитуды колебаний осуществляютизменением площади выходного сеченияаэродинамической. трубы 3 при помощизаслонки 9, а также изменением положения оси 2 на хорде крыльевого профиля. Варьирование спектральных характеристик процесса нагружения осуществляют изменением площади поперечного сечения регулирующего элемента 7. Формула изобретения 1. Установка для испытания на усталость при изгибе образцов листовых материалов, содержащая основание, за-крепленный на нем пневматический возбудитель колебаний с воздушным соплом и регулирующим элементом для регулировки аэродинамических характеристик воздушного потока нагружатель образца и захват для его крепления, о т л и - ч а ю щ а я с я тем, что,:с целью расширения технологических возможностей, нагружатель выполнен в виде установленного соосно соплу крыльевого профиля, шарнирно закрепленного на основании задней по отношению к соплу кромки, а установка снабжена тягой для перецачи колебаний образцу, закрепленной на передней кромке профиля. 2. Установка по п.1, о т л и ч аю щ а я с я тем, что, с целью повышения производительности путем обес" печения идентичных испытаний двух образцов, она снабжена второй тягой и захватом для крепления второго об" разца, установленными симметрично первым относительно оси сопла.
СмотретьЗаявка
4050726, 03.03.1986
ГОРЬКОВСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ ИМ. А. А. ЖДАНОВА
ВОЛКОВ ВЯЧЕСЛАВ МИХАЙЛОВИЧ, ЗАХАРОВ ОЛЕГ АЛЕКСЕЕВИЧ, МИХЕЕВ НИКОЛАЙ НИКОЛАЕВИЧ, ЛОЩИЛОВ ДМИТРИЙ АНАТОЛЬЕВИЧ
МПК / Метки
МПК: G01N 3/32
Метки: изгибе, испытания, листовых, образцов, усталость
Опубликовано: 30.07.1987
