Шмакин

Номер патента: 1698445

Опубликовано: 15.12.1991

Авторы: Романов, Шаев, Шмакин

МПК: E21D 1/06

Метки: исполнительный, комбайна, орган, стволопроходческого

...23, а также для более направленного 19 пустотелыелапы 22 условноне.показаны. 20 движения органа в осевом направлении Пустотелые лапы 22 установлены с возмож- ствола (по оси 01),ностью их продольного перемещения по Перед работой по проходке ис олникронштейнам посредством съемных верх- тельный орган настраивается(монтируется) них 24 и нижних 25 силовых цилиндров, на определенный диаметр ствола, которому которые закреплены своими концами на 25 должны соответствовать и определенные ступице 18 и лапах 22 шарнирами 26 и 27, размеры режущих дисков 7 по диаметру и Силовые цилиндры 24 и 25 закреплены на определенное положение приводных блорежущихдисках 7 на время их настройки на ков 9 на траверсе 5, Положениеприводных диаметр, соответствующий...

Номер патента: 1698444

Опубликовано: 15.12.1991

Авторы: Романов, Шаев, Шмакин

МПК: E21D 1/06

Метки: исполнительный, комбайна, орган, стволопроходческого

...вращающихся со скоростью вала-водила 4 электродвигателей 8, передающих движение черезредукторные блоки 9 на режущие диски 7 спородоразрушающими инструментами 18, 40осуществляется через токосьемник 15, Гидродомкраты 12, связанные шарнирно как с редукторными блоками 9, так и с траверсой6, служат для установки режущих дисков 7 на проходку ствола определенного диаметра. Таким образом, получая вращение от электродвигателей 1 и 8, режущие диски 7 с породоразрушающими инструментами 18 совершают сложное движение, находясь одновременно в относительном движении (относительно корпусов редукторных блоков 9) и переносном движении со скоростью вращения вала-водила 4 с траверсой б (относительно оси вращения водила, совпадающей с осью...

Номер патента: 1610020

Опубликовано: 30.11.1990

Авторы: Бреннер, Григорьян, Крутилин, Малышев, Романов, Семенов, Шаев, Шмакин

МПК: E21D 1/06

Метки: исполнительный, комбайна, орган, стволопроходческого

...валов долот и кронштейнов бочкообразных инструментов к оси15 водила, градР 1 - шаг установки 1-го диска по длиневала бочкообразного инструмента, начинаяот наклонной оси его кронштейна в обе стороны (или от середины вала в обе стороны);201=1ОР 0,50 д,мм,1=1,2,1 - количество режущих инструментов по длине штанги, начиная от наклоннойоси кронштейна бочкообразного инструмента в обе стороны или от середины валав обе стороны), шт. От электродвигателя через зубчатые передач 40 ного привода получают расположенные промеж Дило 5. Промежуточный тые передачи редукторапередает вращение на е 45 водила 5 выходные вал1610020 азуеи забо ны)), Р 1 0,5 м ов по длине вала, ронштейна бочкое стороны (или от ы), шт; Р1 745 йсф гу Р установки дясь в...

Номер патента: 1603004

Опубликовано: 30.10.1990

Авторы: Григорьян, Малышев, Романов, Семенов, Шаев, Шмакин

МПК: E21D 1/06

Метки: исполнительный, комбайна, орган, стволопроходческого

...частями сферических поверхностей 23 валов 24. 15 Исполнительный орган ствалапроходческага комбайна работает следующим образом.От привода 1 с гидрамуфтай 2 через зубчатые передачи редуктора 3 получают вращение соосно расположенные промежуточный вал 4 и водило 5, Промежуточный вал 4 через зубчатые передачи центрального редуктора 6 передает вращение на зубчатые колеса боковых редукторов 7 и 8, так как последние связаны кинематически с центральным редуктором 6 посредствам сдвоенных универсальных шарниров 9 и 10. От выходных валов наклонных к оси вращения водила 5 боковых редукторов 7 и 8 получают вращение насаженные на них буровые долота 14 с инструментами 15. Инструменты 15 наряду с относительным движением (относительно корпусов боковых...

Номер патента: 1587187

Опубликовано: 23.08.1990

Авторы: Бреннер, Жучкова, Калинин, Полежаев, Шмакин

МПК: E21C 25/60, E21C 35/22

Метки: горных, пород, разрушения

...встав" ка 17,.перед рабочей головкой 5 об,разуется уплотненное ядро из разрушенных пород, и при этом силы сопротивления пород резанию воэрастают . - рабочая головка 5 отстает от твердо- сплавной вставки 7 и сжимает пружину 23,. уменьшается объем полости 15, в. которой возрастает давление воды. В начальный период возрастания давления воды обратный клапан 14 перекрывает канал 13, давление возрастает до максимума, т.е. до величины настройки предохранительного клапана 20, При максимальном давлении клапан 20 открывается и вода из полости 15 устрем" ляется через канал 19 к отверстиям 21 на режущей кромке 18. Вода проникает в образовавшиеся в массиве микротрещины и ослабляет горные породы, разрушает их вместе с твердосплавной...

Номер патента: 1571242

Опубликовано: 15.06.1990

Авторы: Бреннер, Потапов, Федоровский, Шмакин

МПК: E21C 35/19

Метки: инструмент, породоразрушающий

...вокруг своей оси Р. Круговая РК 6 обеспечивает сохранениеблизкого к оптимальному угла резания.Соосная расточка 3 контактирует участками с поверхностью 8 и ограничивает поворот державки 7 на углыи/,Наличие выемки 1 4 на РГ 4 придаетРК 6 свойства самозаточки и позволяет уменьшить энергоемкость резания.1 з.п.ф 2 ил,оси, а круговая режущая кромка 6 обеспечивает в любом положении оптимальный или близкий к нему угол резания.При напичии твердого включения в горном массиве или обнаженной поверхности (вывала) резец стремится под действием неуравновешенной боковой силы резания отклониться от направления вектора скорости резания. Наличие профильной проточки с конусными поверхностями 12 и 13 ограничивает поворот резца, тем самым исключается...

Номер патента: 1537804

Опубликовано: 23.01.1990

Авторы: Бреннер, Жучкова, Калинин, Полежаев, Шмакин

МПК: E21C 25/60, E21C 35/22

Метки: горной, инструмент, режущий

...образом.В процессе разрушения горных пород, когда кулак 1 вместе с инструментом установлен на вращающемся исполнительном органе (на диске, бара-бане, шнеке и ти.) горной машины,то режущий инструмент своей головкой4 вместе с твердосплавной вставкой 13вступает в работу периодически: эаодин оборот, например, шнека режущийинструмент то внедряется в массив,то выходит из него. Так при внедрениив массив режущего инструмента твердосплавная вставка 13, прикрепленнаяк хвостовику 10 клапана 9, сжимаетупругий элемент 18 и открывает седло8 клапана 9, при этом жидкость высокого давления, поступающая из магистрали 21, через фланец 20 по каналу19 поступает в камеру 17 и перетекаетчерез открытый клапан 9 в продольныепазы 11 хвостовика 10 клапана...

Номер патента: 1502825

Опубликовано: 23.08.1989

Авторы: Бреннер, Гавриков, Кашутин, Шаев, Шмакин

МПК: E21C 27/02, E21C 27/22

Метки: исполнительный, комбайна, орган, проходческого

...и полностью разрушаться режущими .инструментами 10 шатуна 9, так как длина шатуна 9 окажется меньше диаметра 1) разрушаемого керна.Исполнительный орган работает следующим образом.В выполнении исполнительного органа, представленном на фиг. 1 и 2, движение и мощность передаются от водила с приводом 1 через редукторы- рукояти 2 и выходные валы 3 и 5 соответственно к режущим дискам 4 и 7. При этом режущие диски 4 и 7 на одном редукторе-рукояти 2 вращаются водну сторону, а на другом - в противоположную сторону. При одновременном вращении водила 1 и режущих дисков 4 и 7 их режущие инструменты совершают сложные движения и. при полачесиолнительного органа на забой отбнают горную породу по всему поперечному сечению проходимой выработки....

Номер патента: 1474259

Опубликовано: 23.04.1989

Авторы: Бреннер, Жучкова, Калинин, Полежаев, Шмакин

МПК: E21C 35/187

Метки: горных, машин, резец

...Гагарина, 1 В. Вугренкова49/27И Государственного к13035, Моводственно-издательс еда ктоаказ 18ВНИИП Прои Изобретение относится к горной промышленности, а именно к резцам для горных машин, и является усовершенствованием изобретения по авт, св.1010266.Цель изобретения - повышение эффективности разрушения горных пород за счет принудительного вращения резца.На фиг. 1 показан резец, продольный разрез; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 2.Резец для горных машин содержит державку 1, рабочую головку 2 с кольцевой канавкой 3 и твердосплавной вставкой 4, внутреннее продольное отверстие 5 с радиальными водоподводяшими каналами 6, каждый из которых оканчивается устьем 7. Козырек своим концом закреплен на рабочей головке,...

Номер патента: 1432210

Опубликовано: 23.10.1988

Авторы: Бреннер, Гавриков, Скуров, Шаев, Шмакин

МПК: E21C 27/02

Метки: комбайна, органа, поворота, проходческого, рабочего

...положения рабочего органа 3 в забое (пунктирное изоб" ражение на фиг.1). При этом поворот турели 2 с рабочим органом 3 осуществляет только левый гидродомкрат, а правый в это время совершает холостой ход. К моменту поворота турели 2 с рабочим органом 3 в крайнее ле вое положение окажется, что шарнирб левого отрезка гибкой нити повернется на угол ( и будет находиться на поперечной оси 10 турели 2; а шарнир 6 правого отрезка будет рас-. положен от этой оси под углом 2 В таком положении рабочего органа 3 левой отрезок гибкой нити фактически не огибает (сойдет с него) цилиндрический выступ 4 турели 2, а правый, наоборот, полностью огибает этот выступ. Если шарниры 6 крепления отрезков гибких нитей 5 располо" жены под углом, большим, чем...

Номер патента: 1411455

Опубликовано: 23.07.1988

Авторы: Бреннер, Калинин, Шмакин

МПК: E21C 35/19

Метки: породоразрушающий, резец

...4); положения резца при перемещении в забое в процессе разрушения от плоскости ВВ до плоскости ГГ (фиг. 5). На фиг. 1 отмечена фаска 26, выполненная с целью удобства установки стопорного пружинного кольца 9, прокладка 27.Рабочая головка 1 резца своим продольным отверстием 2 установлена на стержне 4 свободно с возможностью продольного перемегцения на величину, равную расстоянию между упорами площадками 12 и 13, причем это расстояние регулируется прокладками 21 (фиг. 1) в том случае, когда возникает необходимость изменить расположение кромки 23 относительно конусной части рабочей гоЛовки 1, например, при износе резца. А предварительный натяг пружины 5 регулируется дополнительными пружинными кольцами, установленными между стопорными...

Номер патента: 1372132

Опубликовано: 07.02.1988

Авторы: Куликов, Шмакин

МПК: F16J 15/02

Метки: выполнения, неподвижного, соединения, уплотнения

...прокладки, разрез; на фиг.3 - то же, при сжатойуплотнительной прокладке, разрез; на 20фиг.4 - пресс-форма, разрез,Способ выполнения уплотнения неподвижного соединения осуществляетсяследующим образом.Нижнюю часть пресс-формы, являющуюся деталью 1, устанавливают и закрепляют, используя крепежные отверстия на прессе, закрывают верхнейчастью пресс-формы 2 (литниковой плитой), фиксируя ее с помощью колонок 303, для чего используют два крепежныхотверстия в детали, на которую устанавливается загрузочная камера (непоказана), в которую укладываетсярезиновая смесь и вставляется пуан 35сон. После достижения необходимойтемпературы включается в работу пресс,происходит процесс получения уплотни"тельной прокладки 4, После выдержкиснимают...

Номер патента: 1320365

Опубликовано: 30.06.1987

Авторы: Баланюк, Захаров, Ларионов, Таушканов, Ширяев, Шмакин

МПК: E04H 5/00

Метки: исследований, комплекс, многофункциональный, строительный, центра, ядерных

...27, преимущественно жестко защемленными по концам, а рамы каркаса в поперечнике концентрических изогнутых блоков комплекса размещены в вертикальных радиальных плоскостях, радиусы которых исходят из центра 28 комплекса.Центральный блок 5 комплекса выполнен в виде четырехгранной пирамиды. Несущую основу блока составляет каркас, состоящий из четырехветвевой пространственной рамы 29. Ветви рамы образуют ребра, размещенные по линиям пересечения граней пирамиды. Ребра рамы 29 жестко связаны друг с другом в верхней части, жестко защемлены в основании и раскреплены по высоте диском 17 жесткости и дополнительным горизонтальным диском 30 жесткости, размещеннм в верхней части блока.510 Нижнии диск 17 выполнен в виде плиты перекрытия, которая...

Номер патента: 1307051

Опубликовано: 30.04.1987

Авторы: Баланюк, Жужукин, Захаров, Ширяев, Шмакин

МПК: E06B 9/24

Метки: солнцезащитное

...расхождения - схождения с ответной противоположной гранью.Конструктивно-монотонное (квазимонотонное) расхождение-схождение граней ячеек обеспечивают за счет последовательного изменения длины стержневых элементов структуры или соответствующего убывающего или нарастающего изменения длины заделки стержней в стыках структуры с изменением при необходимости в пределах долей градуса или нескольких градусов углов схождения стержней. Эти конструктивные приемы осуществлены в пределах различных конструктивных систем структур,При этом панели экранов 2 размещены полностью или частично внутри структуры несущей конструкции 1, Панели экранов 2 прикреплены одной из граней к элементам плоской решетки структуры. В зависимости от ориентации защищаемого...

Номер патента: 1253196

Опубликовано: 15.03.1987

Авторы: Абдрахманов, Баланюк, Захаров, Шмакин

МПК: E04H 5/00

Метки: здание, энергоактивное

...7 образуютс горизонталью углы, при которых наклон отражателей 7 и нормали к поверхности коллектора 2 не превышаетнаибольшей зимней высоты солнца. Длина по скату грани 6 складки 5 с отражателем 7 превышает длину грани 4складки 5 с коллектором 2 на величину, пропорциональную сС Ь, ,2где 1 цро- максимальная высота солнца в зимний расчетный месяц.Складки 5 покрытия 1 имеют широтную ориентацию .Часть гелиоприемника 3 коллекторов2 снабжена фотоэлектрическими элементами с размещенными под ними каналами теплообменника (на чертежах непоказаны),Отражатели 7 могут быть выполненыс частью их площади или со всей диффузно отражающей площадью.Гелиоприемники 3 могут быть пассивного или активного типа.50Нижний стык граней 4 складок 5 сколлектором 2 и...

Номер патента: 1203956

Опубликовано: 23.01.1987

Автор: Шмакин

МПК: E04B 1/24, E04B 1/38, E04B 1/58 ...

Метки: балки, двутавровой, колонной, соединение, стыковое

...1 шарнирно сопряжена с колонной 2, к которой жестко присоединен. опорный столик 3.Балка имеет опорное ребро 4 со строганой нижней кромкой, которое оперто на строганый опорный столик 3. Опорный столик 3 соединен с опорным ребром 4 посредством гибкой пластины 5 (толщиной 1,5 - 2 мм). Для опирания балки в процессе монтажа соединение снабжено монтажным столиком 6.Монтаж балки осуществляют следующим образом.Перед монтажом строганые поверхности опорного ребра 4 балки 1 и опорного столика 3 приторцовываются и центрируются относительно общей оси симметрии и плотно пригоняются друг к другу, после чего из взаимное положение фиксируют с помощью гибкой пластины 5, один конец кото 3956 2рой приваривают к опорному столику 3, а другой - к опорному...

Номер патента: 1262016

Опубликовано: 07.10.1986

Авторы: Баланюк, Захаров, Ненахов, Шмакин

МПК: E04H 5/00

Метки: здание, многоэтажное, энергоактивное

...площади экспонирования участков 11 и 12 коллектора 4 в расчетный период (зима или лето). Выход за границы указанного диапазона в сторону уменьшения меньше минимального из указанный возможных значений однозначно приведет к уменьшению эффективности энергоснабжения участков 11 и 12 коллектора 4 в течение всего светового дня как в расчетный период., так и в течение всего годового цикла. Более пологие углы наклона участка 12 обеспечивают более интенсивное и автоматически достигаемое сезончое повышение энергооблученности его в летний период. Это обеспечивает улучшение условий приготовления горячей воды, а зимой при более низких лучах увеличивается доля отраженных от селективного остекления ловушки лучей, которые при этом не...

Номер патента: 1149668

Опубликовано: 07.09.1986

Авторы: Баланюк, Захаров, Макеев, Мушеев, Рискиев, Шмакин

МПК: E04H 12/00

Метки: конструкция, концентратора, солнечной, строительная, энергии

...ванных наклонных в вертикальной плоскости ленточных элементов, Зазор 28 между смежными по высоте экранами 25 обеспечивает естественноеосвещение внутреннего объема концентратора рассеянным светом и аэрацию его, а совокупность смежных по высоте элементов 25, 27 и настила24 предотвращает инсоляцию несущихэлементов каркаса. Общая жесткостьи устойчивость сооружения обеспечива 1 1149668Изобретение относится к областистроительства, а именно к конструкции стационарного концентратора солнечной энергии.Целью изобретения является повы"шение мощности, экономичности и надежности концентратора за счет увеличения степени концентрации солнечных лучей при одновременном повышении устойчивости и эксплуатационныхкачеств конструкции,На фиг.1 изображена...

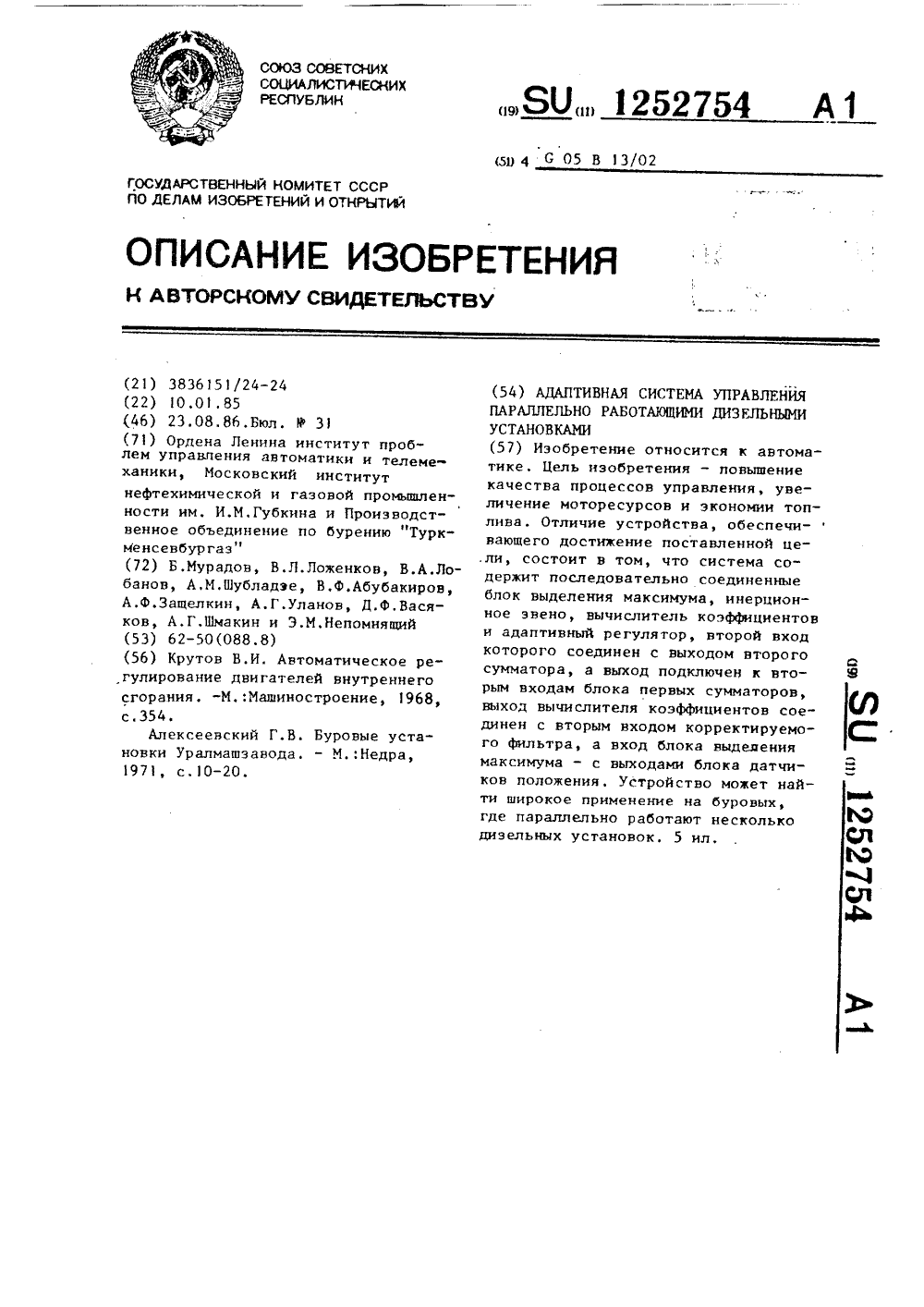

Номер патента: 1252754

Опубликовано: 23.08.1986

Авторы: Абубакиров, Васяков, Защелкин, Лобанов, Ложенков, Мурадов, Непомнящий, Уланов, Шмакин, Шубладзе

МПК: G05B 13/02

Метки: адаптивная, дизельными, параллельно, работающими, установками

...8, замыкается через механическую муфту 9; сцепления бло ка 9 муфт сцепления на общий редуктор 10. 2 этап работы. Сигнал, суммированный подключенным к выходу исполнительного механизма 7; (=1,2,), блока 7 исполнительных механизмов датчиком 12, положения блока 12 датчиков положения, поступает на вход сумматора 5, блока 5 сумматоров. На другой вход сумматора 5; поступает сигнал с адаптивного регулятора 3. Формируемый сумматором 5 сигнал рассогласования поступает на вход регулятора 6; блока 6 регуляторов, которым вырабатывается сигнал, реализующий линейный закон управления. Полученный сигнал поступает на вход исполнительного механизма 7 блока 7 и1далее, последовательно преобразуясь исполнительным механизмом 7 блока 71 дизелем 8 блока 8...

Номер патента: 1199938

Опубликовано: 23.12.1985

Авторы: Афанасьев, Браккер, Бреннер, Гавриков, Гиршович, Кабиев, Калинин, Крутилин, Ноздрин, Овсянников, Шмакин

МПК: E21C 27/22, E21D 9/10

Метки: дисковым, забоя, исполнительным, непрерывной, органом, пространственно-планетарным, фронтальной

...водила 6 и исходные положения О и О соответственно, верхнего и нижнего дисков 1.Для реализации способа обработки забоя резцы 2 прикреплены к торцовым поверхностям режущих дисков 1 на разных расстояниях от оси 8 относитель.ного вращения, Глубина резания принимается в зависимости от передачочного отношения= - в соответстЪ"9вии с. формулой, определяемой из условий длины окружности по периметру выработки й 1) деленной на велиюыр фчину максимального заглубления резца Ьравной вылету резца 1 р, помноженной на число резцов в крайней линии резания 2 р-ч- )и а 1 рР Чн или Н= ---и 2 еТН1 55 При этом число линий резания, обрабатывающих серповидный уступ собнаженной плоскости (поверхности),равняется 5 В случае равенства значений обеихчастей формулы...

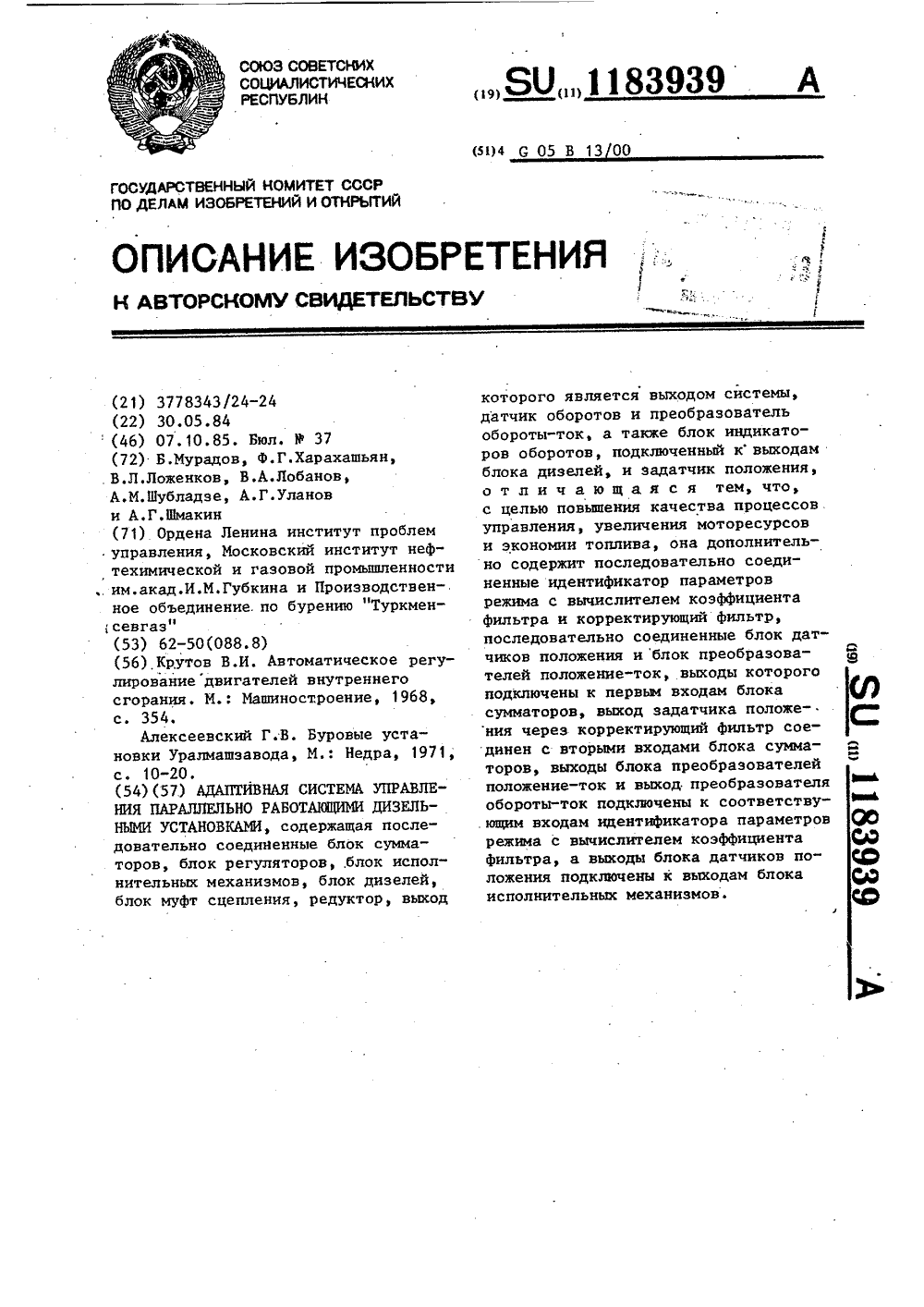

Номер патента: 1183939

Опубликовано: 07.10.1985

Авторы: Лобанов, Ложенков, Мурадов, Уланов, Харахашьян, Шмакин, Шубладзе

МПК: G05B 13/00

Метки: адаптивная, дизельными, параллельно, работающими, установками

...блока 13 преобразователей положение-ток. Сумматором 31 блока 3 сумматоров формируется сигнал рассогласования между сигналом с преобразователя 13 положение-ток и преобразованным корректирующим фильтром 2 сигналом с задатчика 1 положения. С помощьюэтого сигнала, поступающего на вход регулятора 4 блока 4 регуляторов, регулятором 4; вырабатывается сигнал, реализующий линейный закон управления. Полученный сигнал поступает на вход исполнительного механизма 5; блока 5 и далее, последовательно преобразуясь исполнительным механизмом 5 блока 5, дизелем 6 1 блока 6 дизелей, муфтой 7; сцепления блока 7 муфт сцепления и редуктором 8, оказывается выходным сигналом системы. Сигнал, сформированный подключенным к редуктору 8 датчиком 9...

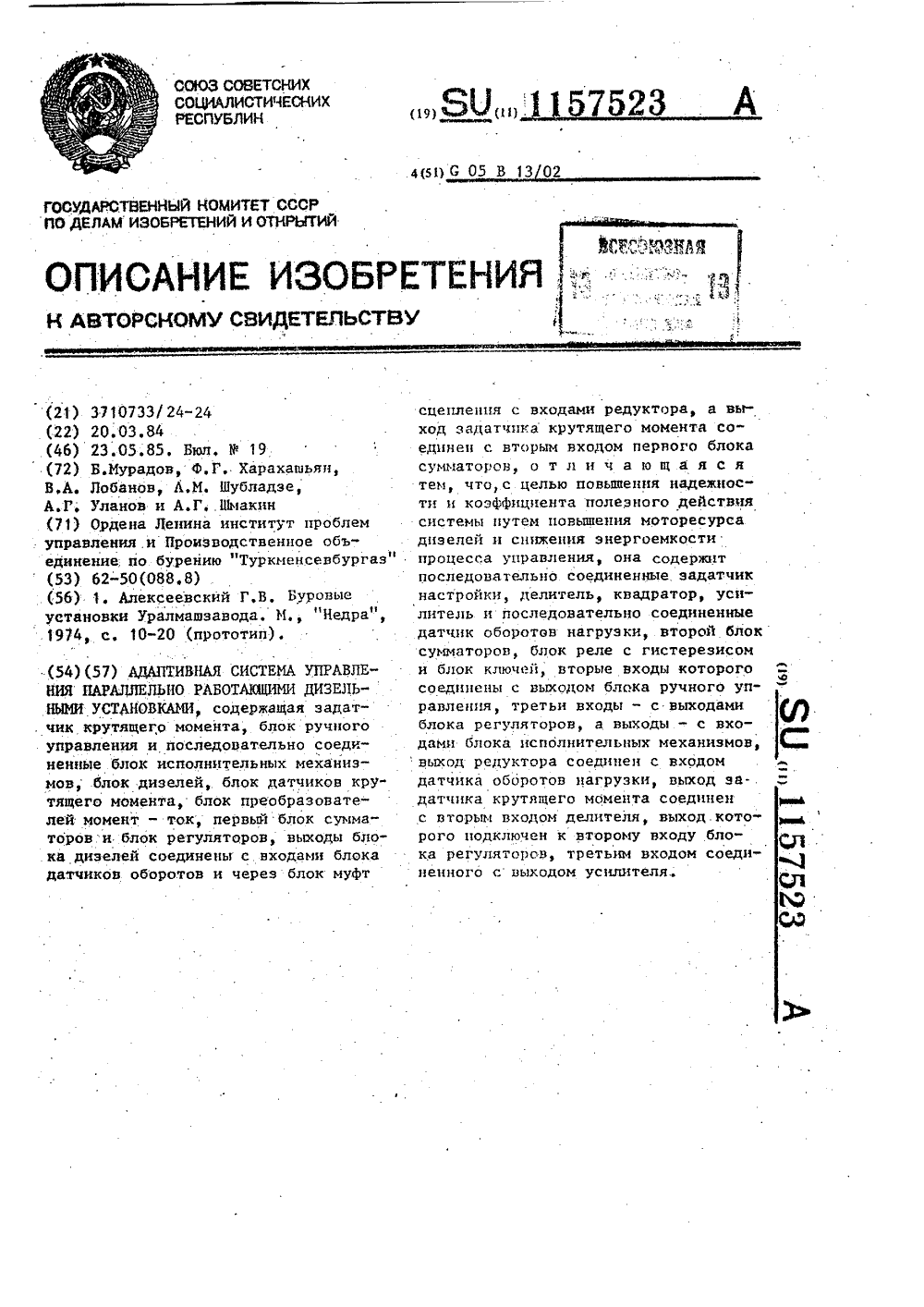

Номер патента: 1157523

Опубликовано: 23.05.1985

Авторы: Лобанов, Мурадов, Уланов, Харахашьян, Шмакин, Шубладзе

МПК: G05B 13/02

Метки: адаптивная, дизельными, параллельно, работающими, установками

...подключенные квыходам блока 7 дизелей . блок 8датчиков оборотов,и последовательно соединенные флок 9 муфт сцепления, редуктор 10, датчик 11 оборотовнагрузки, второй блок 12 сумматоров,к вторым входам которого подключенблок 8 датч:.ков оборотов, и блокреле с гистерезисом 13, подключенкый к управляющим входам блока 5 ключей, к другим входам которого подключен, блок 14 ручного управления, последовательно соединенные электрический задатчик 15 крутящего момента, выход которого также подключен к блоку 3 сумматоров,и оптимизатор 16 параметров, содержащп последовательно соединенные задатчик 17 настройки, делитель 8, второй вход которого соединен с выходом эадатчика 15, кнадратор 19 и усилитель 20, причем выходы усилителя 20 и делителя 18...

Номер патента: 1046500

Опубликовано: 07.10.1983

Авторы: Бреннер, Калинин, Скуров, Шмакин

МПК: E21C 35/19

Метки: инструмент, породоразрушающий

...иэиос рабочейголовки в процессе резания, что прив.дит к повышению силовых показателейпроцесса.Целью изобретения является повышениеэффективности процесса разрушения.Поставленная цель достигается тем,что в породоразрушающем инструменте,включающем кулак с поперечным пазом,разделяющим кулак на опору под держав-,ку резца с рабочей головкой,и упор дляхвостовика резца, имеющий выступ,взаимодействующий с хвостовиком резца,и фиксатор, опора кулака выполнена сдвумя проушинами, имеющими разные подиаметру отверстия под державку резца,а упор кулака выполнен с кольцевой направлаощей для хвостовика резца, рао 0положенной вокруг выступа кулака, приэтом диаметр отверстия проушины со стороны рабочей головки меньше диаметра ОО 2отверстия другой проушины,...

Номер патента: 1041683

Опубликовано: 15.09.1983

Авторы: Калинин, Карпов, Степанов, Шмакин

МПК: E21C 35/183

Метки: вставка, горного, инструмента, режущая

...и стальную арматуру, установленнуюю в корпусе ЯНедостатком таких устройств является то, что при действии тепловых и ударных нагрузок происходит выкрвшиввние рабочих поверхностей корпуса вставки.Наиболее близким к изобретению техническим решением является режущая вставка для горного инструмента, включаюшая симметричный корпус из твердого сплава с режущими гранями расположенными цод углом одна к другой, и сталь-. ную арматуру, тановленную в корпусе 2Недостатком такого устройства является то, что применение стальной струнной арматуры снижает сцепление ее с металлом рабочей головки., Белью изобретения является повышение 2 Б прочности вставки.Поставленная цель достигается тем, что в режущей вставке для горного инструмента, включакиией...

Номер патента: 987104

Опубликовано: 07.01.1983

Авторы: Бреннер, Калинин, Шмакин

МПК: E21C 45/00

Метки: горных, пород, разрушения

...8 бункера, питающей части 9 бункера, транспортирующий механизм, состоящий из элеватора 10 и наклонного патрубка 11. Бункер 5 имеет также кран2 и разгрузочное окно 13, через которое сталь987104 ные шары 4 поступают в ствол 1 и насадку 2. Устройство включает также насос 15,наклонный лоток 16, шламовый насос 17и трубопровод 18.Устройство работает следующим образом,Вода по трубопроводу 18 поступает кнасосу 15, откуда под давлением подаетсяв ствол 1, затем через насадку 2 направляется на забой. При этом из бункера 5 призакрытом нижнем шибере 6 через разгрузочное окно 13 подаются стальные шары 14в насадку 2 и вместе со струей воды вылетают с большой скоростью в сторону забоя.Забой разрушается одновременно за счетдействия механического и...

Номер патента: 964163

Опубликовано: 07.10.1982

Авторы: Бреннер, Калинин, Киселев, Крутилин, Тверезый, Шмакин

МПК: E21D 9/06, E21D 9/12

Метки: горных, извлечения, пород

...цевок 17, связанных с рамЖ забойного конвейера 18, приводного вала 19, снабженного уплотни телями 20 и связанного с шарнирным основанием 21 поворотного редуктора 22, силовых домкратов 23 и 24 управл ния, выходного вала 25 исполнительно го органа 26 с режущими инструментам 27 и с погрузочными ковшами 28, защитного козырька 29 с опорной стойкой 30, пневморукава 31 и пульта 32 управления.На фиг. 2 показаны также куски 33 разрушенных пород, а стрелками указано направление их движения; кроме того, на фиг.показан массив 34 горных йород. Устройство работает следующим образом.Герметическая камера жестко связана с проходческим комбайном 1545 и может передвигаться вместе с ним при включении цевочного движителя;ведущие звездочки вращаются...

Номер патента: 876992

Опубликовано: 30.10.1981

Авторы: Браккер, Бреннер, Калинин, Киселев, Крутилин, Овсянников, Шмакин

МПК: E21C 35/19

Метки: горных, крепления, машин, резцов

...в виде пластинчатой пружины 10 изгиба П-образной формы, один конец которой снабженарочным вырезом 11, а другой - круглымокном 12 и выступом 13, взаимодействующей с поперечным вырезом 14 упора,9.Резец устанавливается следующим образом,Цилиндрическая державка 1 резца свободно вставляется в продольное отверстие7 кулака 6. После перемещения хвостовика4 вместе с кольцевой проточкой 5 в попе. речный паз 8 кулака 6 необходимо установить пластинчатую пружину 1 О, Она вставляется сверху вниз в поперечный паз 8 ипри этом арочный вырез 11 совмещается, скольцевой проточкой 5 хвостовика 4, а защелка 13 защелкивается, т.е. заходит в поперечный вырез 14 упора 9.При работе резец своей рабочейголовкой 2 разрушает массив, сжимая при этомкольцевой...

Номер патента: 615214

Опубликовано: 15.07.1978

Авторы: Зысманов, Калинин, Шмакин

МПК: E21C 35/19

Метки: резцедержатель

...между кулаком и основанием.На фиг. 1 показан предлагаемый реэцедержатель, вид сбоку; на фиг 2 - видА на фиг. 1,Резцедержатель состоит иэ кулака 1с отверстием 2, цилиндрического основания 3 со сферической опорой 4, рессоры5. Випиндрическое основание имеет всредней части проточку 6 дпя подвижнойфиксации реэцедержвтеля к исполнительному органу горного комбайна.Реэцедержатель работает следующим 5 образом.При сложном движении исполнительного органа комбайна по груди забоя резцедержатель вместе с резцом поворачивается относительно оси цилиндрическо 2 а го основания так, что резец устанавливается по направлению резания. Это исключает работу резца боковой гранью.Наличие рессоры, расположенной междукулаком и основанием, снижает динами...

Номер патента: 589389

Опубликовано: 25.01.1978

Авторы: Благовещенский, Браккер, Зысманов, Калинин, Шмакин

МПК: E21C 35/19

Метки: инструмент, породоразрушающий

...угла реэання повы. Изобретение относятся к горной промышленностн для разрушения угля н других горных пород,Известны конструкции породоразрушающнх инструментов, у которых рабочая часть выпол. нена с круговой режущей кромкой 1.Однако отсутствие поворота осн инструмента относительно исполнительного органа не позволяет ориентировать инструмент в направления вектора скорости резания.Известны также породоразрушающне ннструменты, выполненные в виде тангенцнальной 10 дисковой шарошкн 121, вращающейся вокруг своей осн н разрушающей горную породу прн перекатывании по забою под напорным усн. немНедостаток укаэанной дисковой шарошкн заключается в том, что она не может орнентнроваться в направлении вектора скорости реэання, что значительно ухудшает...

Номер патента: 574530

Опубликовано: 30.09.1977

Авторы: Алексеев, Попов, Потапов, Федоровский, Шмакин

МПК: E21C 25/04

Метки: исполнительный, комбайна, орган, очистного

...органа выполнена в виде усеченной пирамиды, а лопасти выполнены с уменьшающейся по ширине плоскостью в направлении от центра к периферии.На фиг, 1 изображен исполнительный орган, общий вид сбоку; на фиг, 2 - исполнительный орган, общий вид с торца,Исполнительный орган состоит из корпуса 1, выполненного в виде усеченной пирамиды. На ребрах усеченной пирамиды установлены лопасти 2 с двусторонним вылетом относительно меньшего основания 3 и большего основания 4.574530 аг. 2 аг. 1 Составитель Ю, Федоровскийедактор Д. Павлова Тсхрсд И. Михайлова К ор рскто ) ьп Л Брахнииа . Тюрина 16 Изд.775 Тираж 778 1 ПО Государственного когиитста Совета Министр ио делам изобретений и открытий 13035, Москва, Ж, Раугиокая иаб., д. 4ПодписноеСССР...
