Вронский

Номер патента: 1753663

Опубликовано: 27.08.1995

Авторы: Вронский, Гнидкин, Кузнецов

МПК: B64C 11/40

Метки: винтом, воздушным, самолета, силовой, установкой

СПОСОБ УПРАВЛЕНИЯ СИЛОВОЙ УСТАНОВКОЙ САМОЛЕТА С ВОЗДУШНЫМ ВИНТОМ путем подачи масла из общей системы смазки в гидромеханизм винта, отличающийся тем, что, с целью улучшения приемистости двигателя путем увеличения подачи масла в гидромеханизм винта, по сигналу от блока управления кратковременно отключают подачу масла в редуктор двигателя и направляют его в гидромеханизм винта.

Номер патента: 1753667

Опубликовано: 27.02.1995

Авторы: Варавин, Вронский, Плахов, Тверитин

МПК: B64C 27/30

Метки: винты, воздушные, лопастями, складывающимися, соосные

СООСНЫЕ ВОЗДУШНЫЕ ВИНТЫ СО СКЛАДЫВАЮЩИМИСЯ ЛОПАСТЯМИ, содержащие передний и задний винты фиксированного шага, а также механизм складывания лопастей, отличающиеся тем, что, с целью повышения надежности в работе устройства путем обеспечения перевода лопастей в рабочее положение с использованием относительного вращения воздушных винтов, механизм складывания каждой лопасти снабжен поворотной плитой с профильным пазом и выступающим элементом, входящим в соответствующий профильный паз и взаимодействующим с ним.

Номер патента: 1813159

Опубликовано: 30.04.1993

Авторы: Бобровский, Буданов, Вронский, Гоголев, Прохоров

МПК: E04H 12/00

Метки: воздушной, линии, опоры, подкосной, установки, электропередачи

...наклоном 0,01-0,02 рад в сторону противоположную подкосу и нагружение стойки моментом, не превышающим момен та трещинообразования, позволяет существенно уплотнить грунт обратной засыпки, не нарушая прочности конструкции стойки. Дополнительное же уплотнение засыпки повысит значения сил трения по боковой 20 поверхности стойки, которыми определяются сопротивление выдергиванию стойки, от которого, по существу, зависит несущая способность опоры, При этом остаточный наклон стойки после разгрузки составит 0,05-0,01 25 рад, а подкос будет опираться на стойку, имея возможность проскальзывания по ней.Вторичное нагружение стойки совместно с подкосом выполняют после фиксации и взаимного положения с целью обжатия ос нования под подкосом и защемления...

Номер патента: 1806171

Опубликовано: 30.03.1993

Авторы: Виноградов, Вронский, Данилов, Ионе, Кощеев, Леонтьевский, Малахов, Молчанова, Небыков, Степанов

МПК: C10G 35/04

Метки: бензина, каталитического, сырья, углеводородного

...кокса воздухом), По окончании выжига кокса трубное пространство испарителя 17, перегревателя 15 и реактора 16 продувают инертным газом для подготовки к подаче сырья.Для приготовления регенерирующего газа 28 в узле 21 производят отбор дымовых газов 27, удаляемых из любого реакторнотеплового блока. Отработавший регенерирующий газ 29 сбрасывают или дожигают на факеле. Процессы нагрева и испарения сырья, процессы ректификации, нагрева регенерирующего газа, поддержание заданной температуры реакции обеспечиваются теплом от газового теплоносителя, циркулирующего по газоходам 12 реакторно-тепловых блоков. Циркуляцию теплоносителя осуществляют дымососами 13. Газовый теплоноситель готовят путем смешения отработавшего теплоносителя с дымовыми...

Номер патента: 1717726

Опубликовано: 07.03.1992

Авторы: Вронский, Мясников

МПК: E02D 27/12, E04H 5/08

Метки: здание, сельскохозяйственное

...которая жестко соединена со сваей 5 (или образует с ней единую конструкцию, например, при использовании свай - колонны).Под действием приложенного горизонтального усилия, а также в результате ограничения горизонтального перемещения сваи в уровне пола за счет влияния выпуклых граней армированного участка пола свая получает перемещения в грунте, характеризующиеся вращением относительно точки, расположенной по оси сваи в уровне пола.В результате совместной работы сваи, армированного участка пола и окружающего грунта под действием горизонтального усилия от насыпи продукции на армированный участок пола передается растягивэющее усилие. Для обеспечения ограничения горизонтального перемещения сваи в уровне пола должно выполняться условией кон...

Номер патента: 1685910

Опубликовано: 23.10.1991

Авторы: Букреева, Вронский, Небыков, Селифанов, Эйгенсон

МПК: C07C 29/76, C07C 31/20

Метки: гликолей, растворов

...очистки растворов гликолей отзагрязнений определяют по формуле где В- степень очистки раствора, ;Х - массовая доля содержания мехпримесей или смол после очистки, мас.фХ, - массовая доля содержания мехпримесей или смол до очистки, мас, .Результаты очистки даны в табл. 1, П р и м е р 2 (по прототипу). Очистку моноэтиленгликоля проводят по примеру 1. Раствор моноэтиленгликоля концентрации 99 мас. пропускают последовательно через тканевый фильтр и адсорбер.П р и м е р 3, Очистку раствора моноэтиленгликоля проводят на лабораторной установке, состоящей из песчаного фильтра и адсорбера, заполненного активированным углем, Раствор фосфорнокислого натрия однозамещенного вводят в раствор моноэтиленгликоля концентрации 50 масВ в количестве 0,05...

Номер патента: 1650149

Опубликовано: 23.05.1991

Авторы: Вронский, Филимонов

МПК: A61N 5/06

Метки: больных, лечения, ожогами

...туловища, верхних конечностей - 60; поверхности тела, Шок тяжелой степени,40 С момента поступления помещен на установку инфракрасного облучения на расстоянии 150 см от излучателей, так какстепень ожога соответствовала 11-111 А, Дляускоренной мумификации окотовой поверх 45 ности и эффективности поглощения пораженнь,ми тканями инфракрасных лучей, втакже уменьшения плазмапотери поверхность обрабатывают 30-ным растворомколларгала с помощью марлевого тампона50 10 раз в день, Установка была включена сработой 4 излучателей так, как площадьожога соответствовала 60;4 поверхности тела. Дискретно-автоматический режим работы соответствовал длительности рабочей55 фазы 7 с и паузе 14 с, который регулировался поворотными экранами, соединеннымипри...

Номер патента: 1562657

Опубликовано: 07.05.1990

Авторы: Аверкиев, Амельченко, Ветлугин, Вронский, Глушаков, Копылов, Никитин, Сайко, Эйсмонт, Якубович

МПК: F28D 9/00

Метки: теплообменник

...4 и впадин 5 пластин 2 на 0,25 шага. Контактируюшие пластины теплообменных элементов имеют с одной стороны по периферии отверстия 6, а с другой стороны - выступ 7 и ответ 30 ный паз 8, выполненные в чередующемся порядке с образованием зигзагообразных каналов. При этом кромки одного из отверстий 6 имеют отбортовку 9, охватывающую кромки другого отверстия. Теплообменные элементы 1 со единены дополнительно между собой хомутами 10. Собранные таким образом теплообменные элементы 1 помещены в кожух 11 радиатора 12 двигателя внут 40 реннего сгорания,Через штуцеры 13 и 14 внутренняя полость 15 теплообменных элементов 1 подсоединена к масляной системе двигателя. С помощью фланца 16 и болтовых соединений 17 кожух 11 крепится к радиатору...

Номер патента: 1343057

Опубликовано: 07.10.1987

Авторы: Аверкиев, Вронский, Глушаков, Савченков, Сайко

МПК: F01P 3/18, F28F 27/02

Метки: бачок, нижний, радиатора

...отвода жидкости от охлаждающих элементов радиатора.На чертеже представлена схема радиатора и его нижнего бачка.Радиатор 1 содержит верхний бачок 2 с входным коллектором 3 и нижний бачок 4, которые соединены между15 собой рядами охлаждающих элементов 5. Нижний бачок 4 снабжен по меньшей мере одной перегородкой 6, разделяющей его на части, каждая из которых подключена к патрубку 7 отвода жидкости, и распределительными элементами 8, выполненными в виде трубок переменного сечения. Патрубок 7 отвода жидкости выполнен в виде концентрично установленных трубопроводов, образующих каналы равной площади, каждый из которых подключен при помощи трубок лишь к одной части бачка 4.Радиатор работает следующим образом. ЭО Охлаждающая жидкость (вода)...

Номер патента: 1244466

Опубликовано: 15.07.1986

Авторы: Аверкиев, Амельченко, Вронский, Глушаков, Копылов, Савченков, Сайко, Якубович

МПК: F28D 9/00

Метки: теплообменник

...на фиг.4. Теплообменник содержит пару пластин 1: с синусоидальными ребрами 2, образующих с размещенной между ними промежуточной пластинчатой вставкой 3 синусоидальные каналы 4 с турбулиэирующими впадинами 5. Вставка 3 также выполнена с синусоидальными ребрами 2, установленными в противофазе относительно ребер 2 у пластин 1, Впадины 5 выполнены полусферическими и расположены вдоль вершин ребер 2, причем впадины на вершинах ребер 2 вставки 3 имеют отверстия 6 с отборГтовками 7, направленными внутрь впадин 5.Теплообменник может содержать между пластинами 1 несколько вставок 3 5 и быть установлен в нижнем бачке 8радиатора 9 двигателя. При этом пары пластин 1 теплообменника могутбыть установлены последовательно вбачке 8., объединены...

Номер патента: 1207820

Опубликовано: 30.01.1986

Авторы: Вронский, Клемешев, Копылов, Феркович, Шмелев

МПК: B60K 11/04

Метки: крепления, радиатора, средстве, транспортном

...этом выступы опоры и полки расположены относительно друг друга с зазорами между их боковыми поверхностями, в которых размещены перемычки эластичного элемента, причем его пазы выполнены сквозными.2, Устройство по п.1, о т л ич а ю щ е е с я тем, что указанны выступй и впадины на наружных поверхностях покрыты неэластичным защитным материалом."Патент", г,ужгород, ул.Проектная,Изобретение относится к машиностроению, в частности к автомобильным и тракторным транспортным средствам.Цель изобретения - повышение надежности и долговечности устройства.На фиг.изображена установка радиатора на раме транспортного средства, общий вид; на фиг. 2 - сечение А-А на фиг. 1; на.фиг. 3 - эластичный элемент, общий вид; на фиг. 4 - то же, вид сбоку,...

Номер патента: 1185650

Опубликовано: 15.10.1985

Авторы: Вронский, Горных, Зенин

МПК: H04N 5/06

Метки: синхрогенератор

...К, на его выходе формируется КСИ, поступающий на первый вход формирователя 8 сигнала ошибки, на второй вход которого приходит импульс с выхода формирователя 7 импульсов.Допустим, что после фазирования синхрогенератора импульсы на оба входа формирователя 8 сигнала ошибки пришли одновременно, Тогда импульсы на его выходах не появятся, и содержимое первого реверсивного счетчика 5 останется неизменным и равным Аь = 256.В рассматриваемом примере период следования строчных синхроимпульсов равен М - Аг, = 1024 минимальным шагам дискретизации изображения (периодам частоты задающего генератора 1). Однако строк с такой длительностью только 256. После того, как содержимое второго делителя 3 частоты достигнет величины 256 (код записанный в первом...

Номер патента: 1076734

Опубликовано: 28.02.1984

Авторы: Аверкиев, Артемов, Вронский, Мазепов, Панкратов

МПК: F28F 27/00

Метки: испытания, радиаторов, стенд

...вентилятором при относительном смещении радиатора и вентилятора при работе натракторе, 50Цель изобретения - повышение точности воспроизведения эксплуатационных нагрузок.Укаэанная цель достигается тем,что в стенде дня испытания радиаторов преимущественно системы охлаждения двигателя внутреннего сгорания,содержащем платформу для установки 4 2радиатора с размещенным на ней.вдоль продольной оси вибратором и источник пневмопитания, последний установлен на валу вибратора, а на платформе размещен второй вибратор, смещенный относительно ее продольной оси,На чертеже схематично изображен предлагаемый стенд.На основании 1 посредством упругих опор 2 и шарнирной опоры 3 установлена платформа 4. Нарнирная опора 3 размещена на продольной оси...

Номер патента: 1045047

Опубликовано: 30.09.1983

Авторы: Аверкиев, Волошин, Вронский, Киселев, Никитин, Рогов, Шеховцов

МПК: G01M 15/00

Метки: испытания, радиатора, стенд

...усилитель Включены в цепь вторичных приборов. На чертеже представлена схема поедлагаемого стенда.Стенд включает устройство 1 подачи охлаждаемого теплоносителя (воздуха) в яз родинамическую трубу 2, где установлень поворотные рамки 3. Термопары 4 размещены на сетках, выполненных в виде нагревателей 5 и установленных в цангах 6. Стабилизированный источник нагрева 7 через переключатель 8 диапазона нагрева осущестствляет подогрев нагревателей 5, Иоммутационно-интегрируюцее устройство 9 включает з себч шаговый искатель 10, термостатпереключатель 12 параметров, опера- ционныЙ усилитель 13 и накопительный кон. денсатор 14. Электрический сигнал поступает на вторичный прибор 15, фиксирующий измеряемую величину.Измерительная система стенда...

Номер патента: 1027774

Опубликовано: 07.07.1983

Авторы: Вронский, Колесников, Рутнер

МПК: G11B 27/10

Метки: дефектов, локальных, магнитного, носителя

...повторяют несколькораэ, причемопределение локального дефекта определяют по изменению воспроизводимыхуровней 2).Недостаток такого способа состоитв невозможности контроля в процессенепрерывного движения магнитного носителя. 35Известен также способ определениялокальных дефектов магнитного носителя, заключающийся в том, что в иследуемом магнитном носителе при егонепрерывном движении возбуждают резо нансные колебания определяют их собственные частоты до и после термообработки и по их изменению.судят об :изменении механических характеристикмагнитного носителя 3).45Однако известный способ характеризуется недостаточной точностью определения локальных дефектов магнит"ного носителя вследствие невозможности реализации равномерного натяженияпо всей...

Номер патента: 996147

Опубликовано: 15.02.1983

Авторы: Березин, Ворновицкий, Вронский, Золотухин, Петров, Рощин, Румянцева, Щипков

МПК: B23K 35/365

Метки: покрытие, электродное

...силикатную, соду и мрамор, дополнительно содержит марганец металлический азотированный и кварцевый песок при следующем соотношении компонентов, вес. %:Плавиковый шпат 22 - 46 Ферротитан 8 - 19 Глыба силикатная 0,5 - 6 Сода / 0,25 - 4 Марганецметаллическийазотированный4 - 14 Кварцевый песок 2 - 12 Мрамор Остальное Марганец металлическийэзотированный 4 Готовыми электродами выполняется наплавка на стальную пластину размером 0,04 ХО,З/0,85 м.В качестве источника питания используется сварочный выпрямитель. Сварку производят на обратной полярности, сварочный ток 130 А. Напряжение на дуге 20 - 23 В. При сварке со скоростью 15 - 18 м/ч дуга горела устойчиво без заметного разбрызгивания и выделения дыма. Шлаковая корка равномерно покрывает...

Номер патента: 986685

Опубликовано: 07.01.1983

Авторы: Ворновицкий, Вронский, Петров, Рощин, Румянцева

МПК: B23K 35/365

Метки: покрытие, электродное

...содержание фер- рованадия, ферротитана и феррониобия в покрытии составляет 8- 123 при их соотношении 3:2:1 соответственно.Электродное покрытие содержит азо- . ф тированный феррохром. Азот, стабили,Наименование компонентов Феррохром азотированный 5 4зируя аустенитную составляющую, способствует также повышению прочности наплавленного металла, Чтобы задержать азот в наплавленном металле сильные нитродообразующие - феррованадий, ферротитан и феррониобий должны содержаться в покрытии в определенных соотношениях между собой. Экспериментально установлено, что это соотношение определяется соответственно как 3;2;1 при суммарном содержании сильных нитридообразующих в пределах 8- 12. Меньшее количество нитридоооразующих соответствует меньшему...

Номер патента: 985695

Опубликовано: 30.12.1982

Авторы: Войцеховский, Вронский, Глушаков, Дробышевский, Запекин, Муханько, Нахманович, Николаевич, Тимофеев, Якубович

МПК: F28D 9/00

Метки: теплообменник

...впадин 4Ребра 2 и каналы 3 выполнены в плитах 5 и 6, примыкающих к обоим сторонам пластины 1 и выполненных из высокотеплопроводного материала. Сквозные отверстия 7 в плитах 5 и 6 и в пластине 1 выполнены соосно и внахлестном порядке . Кроме того, в плитах 5 и 6 выполнены подводящий и отводящий коллекторы 8 и 9, в пластине - прорези 10, а в плите 6 переточный коллектор 11. Теплообменник собран с помощью стяжек 12 и может быть установлен в радиаторе 13 дизеля между его сердцевиной 14 и нижним коллектором 15.Теплообменник работает следующим образом.Одна из сред, например, масло, из системы смазки дизеля поступает в коллектор 8 плиты 5, из которого распределяется по каналам 3, после чего из этих каналов через прорези 10 в пластине 1...

Номер патента: 960522

Опубликовано: 23.09.1982

Авторы: Аверкиев, Васильев, Вронский, Дубровский, Дунаев, Кузин, Мартынова, Фольц, Шмелев

МПК: F28F 1/30

Метки: теплообменник, трубчато-пластинчатый

...1,5 раза при всех прочих равных условиях.Учитывая массовость производства водяных тракторных радиаторов около 1 000 000 шт. в год), годовой экономический эффект от внедрения предлагаемой конструкции только в качестве водяных траекторных радиаторов соста-. вит порядка 10 млн. руб,Формула изобретения Г(Ь т)28 й Э 96052ми путем ориентации выступов 4 и впадин 5 верхней смежной пластины 2 соответственно напротив впадин 6 и выступов 7 нижней смежной пластины 3. Выступы и впадины йластин сопрягаются5, прямолинейными уцастками 8, имеющимиугол наклона У = 8-45 о к оси симметрии сечения пластины. Выступы и впадины пластины выполняются округленны-ми по внутреннему ,радиусу округ Оления К,Для обеспечения соединения плоскихтруб 1 с пластинами 2 и 3...

Номер патента: 935637

Опубликовано: 15.06.1982

Авторы: Баранов, Вронский, Егорычева, Передрий

МПК: F01P 3/20

Метки: радиатор

...труб с боковинами, что приводит к вибрации труб при работе радиатора, нарушению их герметичности и снижает надежность радиатора в целом.Цель изобретения - повышение надежности.Укаэанная цель достигается тем, что на боковинах укреплены П-образные упоры, контактирующие своей вершиной с пластинами оребрения,На фиг. 1 схематично изображен описываемый радиатор; на фиг.2- то же, поперечное сечение. 2.Радиатор содержит боковины 1с закрепленными на них бачками 2,к которым подсоединены теплообменныетрубы 3, имеющие поперечное оребрение в виде пластин 4.ЮНа боковинах 1 укреплены П-образ"ные упоры 5, контактирующие своейвершиной с пластинами 4. При сборке радиатора упоры 5 прижимаются к пластинам 4 своей вершиной, что предотвращает вибрацию труб...

Номер патента: 881420

Опубликовано: 15.11.1981

Авторы: Вронский, Калистратов, Кузьмичев, Поддубский, Сухоросов, Шатланов

МПК: F16D 57/04

Метки: тормоз, управлением, электромагнитным

...3 располагаются шарики 13, выполняющие роль фиксатора полумуфт 7 и. 7, в процессе работы шарики 3 взаимодействуют с конической поверхностью 4 на полумуфте 7 и с конической поверхностью 15 на сердечнике 4, Кроме того, для размыкания полумуфт 6 и 7 используются шпильки 16, установленные в полумуфте, вал 2 установлен на роликовых подшипниках 17, соединение с приводом (на чертеже не показан ) осуществляется шестерней 18.При нормальной работе крутящий момент от ведущего вала 2, установленного на роликоподшипниках 17, через шестерню 18 п.редается для привода, например, шариковинтовой передачи, не показанной на чертеже. В случае необходимости быстрого оста- нова вращаемого механизма включают электромагнит 3, вследствие чего его сердечник 4...

Номер патента: 857426

Опубликовано: 23.08.1981

Авторы: Борисевич, Векерик, Вронский, Лисканич, Огородников, Пекарский

МПК: E21B 17/06

Метки: амортизатор, бурильной, колонны

...упругие элементы 5 и 6, представляющие собой набор коаксиально расположенных концентрических разрезных оболочек. Одним концом они соединены с корпусом 1, а другой конец свободный (консольная заделка) и взаимодействуют с профилем кулачка 7, соединенного жестко со стволом 4. Причем оболочки упругих элементов 5 и 6 расположены одна относительно другой с концентрическим зазором, величину которого устанавливают в зависимости от жесткости оболочек и формы поверхности контакта кулачка 7 с упругими элементами. Рабочая поверхность кулачка выполнена с двухсторонней конусностью, причем верхняя 8 и нижняя 9 конусные поверхности кулачка имеют разные углы наклона а и р" соответственно. Для исключения попадания промывочной жидкости в амортизатор,...

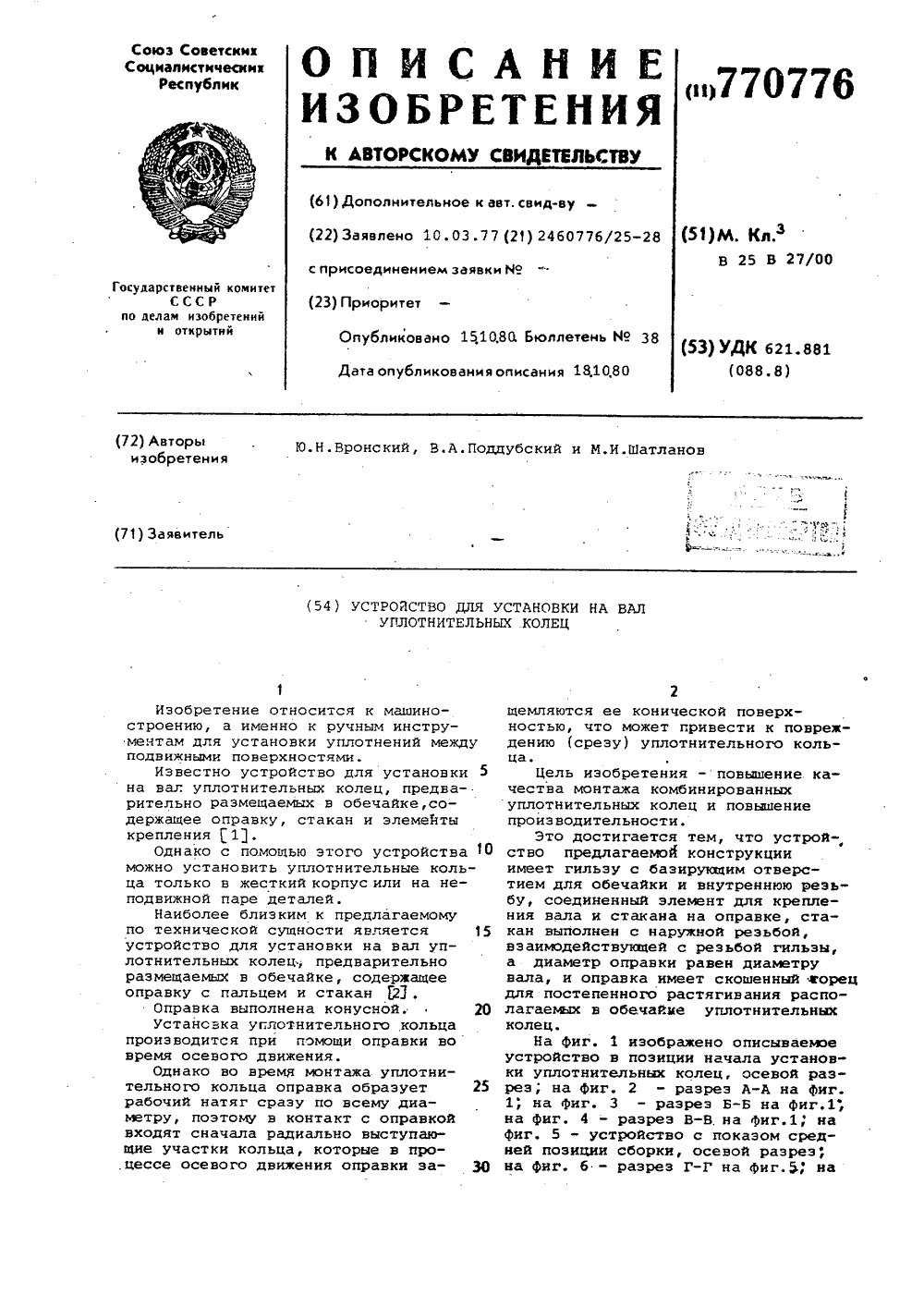

Номер патента: 770776

Опубликовано: 15.10.1980

Авторы: Вронский, Поддубский, Шатланов

МПК: B25B 27/00

Метки: вал, колец, уплотнительных, установки

...б, у которой на противоположном конце имеется базирукицее отверстие 7 для установки обечайки 8, а встенке выполнены продольные окна 9.Оправка 1 пропущена через вал 2 и зафиксирована от проворота своим выступом 10 в пазе 11 стакана 3. ОсевоеФиксирование оправки 1 осуществленосоединительным элементом 12, при этом 15торец 13 оправки скошен относительнопродольной оси, а диаметр ее равендиаметру вала. Кромка 14 оправкиокруглена. Угол наклона торца оправки 1 определяет ширину начальной зо Оны 15 сжатия уплотнения. Чем большеугол 16, тем больше ширина начальнойэоны 15. Выбор ширины обусловлен податливостью эластичных элементовуплотнений: чем больше податливость,тем больше ширина начальной эоны 15.Устройство консольио закрепляетсяв стойке...

Номер патента: 688706

Опубликовано: 30.09.1979

Авторы: Вронский, Кузьмичев, Поддубский, Сухоросов, Шатланов

МПК: F04D 19/00

Метки: вентилятор, двигателя, двухконтурного, изменяемого, трубовентиляторного, шага

...и енструкциинт 10 На чертеже представлен вентилятор, поперечный разрез,Вентилятор содержит корпус 1 и установленные в нем на подшипниках 2 с возможностью поворота лопатки 3 с уравно вешивающими грузами 4, Внешняя поверхность наружной обоймы 5 каждого подшипника 2 в нижней части имеет коническую поверхность 6, а каждый уравновешивающий груз 4 выполнен клиновидной формы и расположен в пространстве 7 между коническими поверхностями 6 обойм 5 смежных подшипников 2. Устройство для поворота лопаток 3 представляет собой кривошип 8, установленный на хвостовпкс 9 лопатки 3 на шлпцах 10. Каждый уравновешивающий груз 4 закреплен а крпвошппе 8 с помощью шлицевого соедпнеш я 11. Подшипник 2 упирается в кольцевой бурт 12. Между обоймой 5 и...

Номер патента: 650760

Опубликовано: 05.03.1979

Авторы: Ворновицкий, Вронский, Демянцевич, Ишкова, Петров, Рощин, Румянцева, Черкасский

МПК: B23K 35/365

Метки: покрытия, состав, электродного

...изобретением на основе проволоки АС - 9 и АСтолщиной 3 и 4 мм были изготовлены электроды, имевшие толщину покрытия соответственно 0,8-0,9 мм и 1,0-1,2 мм на сторону. Состав 10 покрытий приводится в таблице. с в 2,5 2,5 5 2,5 84017 б,1,4 б 5 2,5 2,5 ки, содержащийшпат, кремнефторотитан, хром,отличаюс целью повышеншва, он дополнокись цирконияФеррониобий и рвиде Ферросплавношении компонеПлавиковыйКремнефториснатрий иковыйй, фернадийм, что,металларжит двулинозем,дий вщем соот 10-25 0,5-6 0,4-63-20 р на.Технолленин элекрытием нтого в прна том жепри тех жление серУОНИ3/ 5 2 - 16,5-6стальное. Источники информации, при во внимание при экспертизе1. Авторское свидетельств У 324114, кл, В 23 К 35/ 365,2. Авторское свидетельств Р 559802, кл. В...

Номер патента: 623894

Опубликовано: 15.09.1978

Авторы: Боков, Вронский, Злотин, Колмогоров, Лейбов, Мастеров, Нефедова, Плахин, Семченков

МПК: C22C 21/00

Метки: алюминиевая, лигатура

...щую титан и бор, дополните поверхностно-активный элем ранный из группы, содержащ и иттрий при,следующем соо компонентов, вес.Ъ: ТитанБорЭлемент, выбранныйгруппы, содержащийиттрийМагнийАлюминийПоверхностно-активныесорбируясь на граняхталлов интерметаллидотормозят их рост.Чем выше дисперснлидов, тем выше эффения алюминия.Оптимальная конценсоставляет 0,2-0,5 ве0,5-0,8 вес .Ъ. Увеличцентраций не приводитному повышению модифиности. При меньших копроисходит измельченидов .23894 1 см чество эер введенгатуры после введлигатуры Титан 3,5-7,5 Бор 0,1-0,3 Алюминий остально 7 Бор Иттрий 2 б,миний Остальное Титан 315 0,3 ттрий Алюмин итанстальное Бор 2,5 5 317 ттрий люминий Остальн Титан 7 Б 820 Магний 0,5Алюминий Остальн Тита 8 о 0 Магни Титан...

Номер патента: 529922

Опубликовано: 30.09.1976

Авторы: Вронский, Соколов

МПК: B23K 20/00, H01R 43/02

Метки: головка, сварочная

...через лазы1 В держатель 5. Штифт 11 входит и пазы тяги 13,установленной на держателе 5 на направляюших. На оси 14 сягн и штифте 1, установ1 лена пруя, ина 1 6 На св р аннам инструт енте 9 установлен нагреватель 17. Сварочная;идаи и оорыва проволоки проходит через529922 3инструменте 9 подходит под его рабочийторец 22.Рычаг 23 соединен с .ягой.24 и винтом25, установленным на кронштейне 26. Винт25 и рычаг 23 соединены пружиной 27Сварочная головка работает следующимобразом,В процессе образования сварочной перемычки сварочный инструмент 9 перемещается по определенной программе, отраженнойв профилях кулачков вертикального перемещенйя сварочного инструмента и измененииугла наклона сварочного инструмента.При первом нажатии на педаль...

Номер патента: 529028

Опубликовано: 25.09.1976

Авторы: Вронский, Соколов

МПК: B23K 19/00

Метки: контактных, микросхем, монтаже, перемычкой, площадок, проволочной, соединения

...проволочной перемычки, совмещая 25 при этом шарикц с раоочимц 1 ордами с( ответствующих свар:чных инструментов.На фиг, 1-5 даны этапы выполнения способа.Способ заключается в следуюшел., Заготовленный отрезок проволоки 1, например с концамц, оформленнымп в шарики 2, захватывают (см, фиг, 1) зажимом 3, расположенным между двумя сварочными инструментами 4 и 5 на уровне ниже рабочих торцов 6 сварочных инструментов, после этого зажим с отрезком проволоки поднимают выше уровня рабочих торцов сварочных инструментов (см. фиг. 2), происходит формование проволочной перемычки с одновременным совмещением концов перемычки с рабочими торцами сварочных инструментов, затем сварочные инструменты вместе с перемытой опускают (см. фиг, 3) на...

Номер патента: 520525

Опубликовано: 05.07.1976

Авторы: Вронский, Кузьмичев, Поддубский, Сухоросов, Филиппов, Шатланов

МПК: G01M 5/00

Метки: винтов, воздушных, испытания, стенд

...выпол,нено в виде пальца 13 и гильзы 14 причем1 ,на пальце 13 эксцентрично установлены втулки 15 и 16 с отверстиями под фиксаторы их положения, Отверстия 17, игольчатый подшипник 18, вал 39, манжета 20. едостат митации шипни- вращеи тяга- также 20 ний в РабРул,заполня1 ло через ымвв ьце эктверстияМ тв С целью устранения указанного ка стенд снабжен устройством для маха лопасти, содержащим узел по ков расположенный под углом к ос ния винта и соединенный шарнирны ми с горизонтальными шарнирами, устройством для имитации перемеш радиальном направлении, выполненн де пальца, и гильзы причем на пал сцентоично установлены втулки с о ми под фиксаторы их положения. ает стенд следующим образом.ой винт устанавливается на стенд,(ют смазкой полости,...

Номер патента: 499073

Опубликовано: 15.01.1976

Авторы: Вронский, Соколов

МПК: B23K 31/02

Метки: головка, сварочная

...которой закреплен на кронштейне 25, установленном на корпусе 1. На корпусе 1 установлены датчики 26, 27 и механизм сжатия 28.Сварочная головка работает следующим образом.Оператор специальной педалью или ручкой тянет рычаг 19 вниз до специального упора.11 ри этом ось 17 поворачивается на угол, определяемыи положением нижнего и верхнего упоров педали или ручки и соответственно профилем кулачка 16, Обкатывая профиль кулачка 16 роликом 15, держатель 3, вращаясь с осью 2, опускается до касания электродов с проволокой 10 контактной площадкой монтируемого прибора, Профиль кулачка 16 выполнен таким, что между кулачком 16 и роликом 15 в данном положении образуется зазор.Флажок 22 заходит в датчик 27, который дает сигнал в электросхему на подачу...
