Щипков

Номер патента: 1711119

Опубликовано: 07.02.1992

Авторы: Щипков, Янкелевич

МПК: G05D 7/00

Метки: герметичной, емкости, расхода, регулятор

...соответственно на воздушном трубопроводе и на трубопроводе расхода, причем воздушный трубопровод соединен с воздушной полостью емкости, а датчик давления подключен к трубопроводу расхода до дросселя. 35 исполнительным органом 8, Объем емкости ниже Нмии и не поднимался выше Нмакс 40Регулятор работает следующим образом. Разгрузка регулируемой емкости 1 осуществляется ло трубопроводу 3, а по трубопроводу 2 в емкость постоянно подается сжатый воздух, который выходит в атмосферу через воздушник 6. Так как режим поступления стоков нестабилен, то уровень в емкости 1 изменяется в пределах от Нмин до Нмакс. При этом изменялось бы,гидравлическое давление перед дроссельным устрой 50 Составитель А, Щипков Редактор И. Шмакова Техред М,Моргентал...

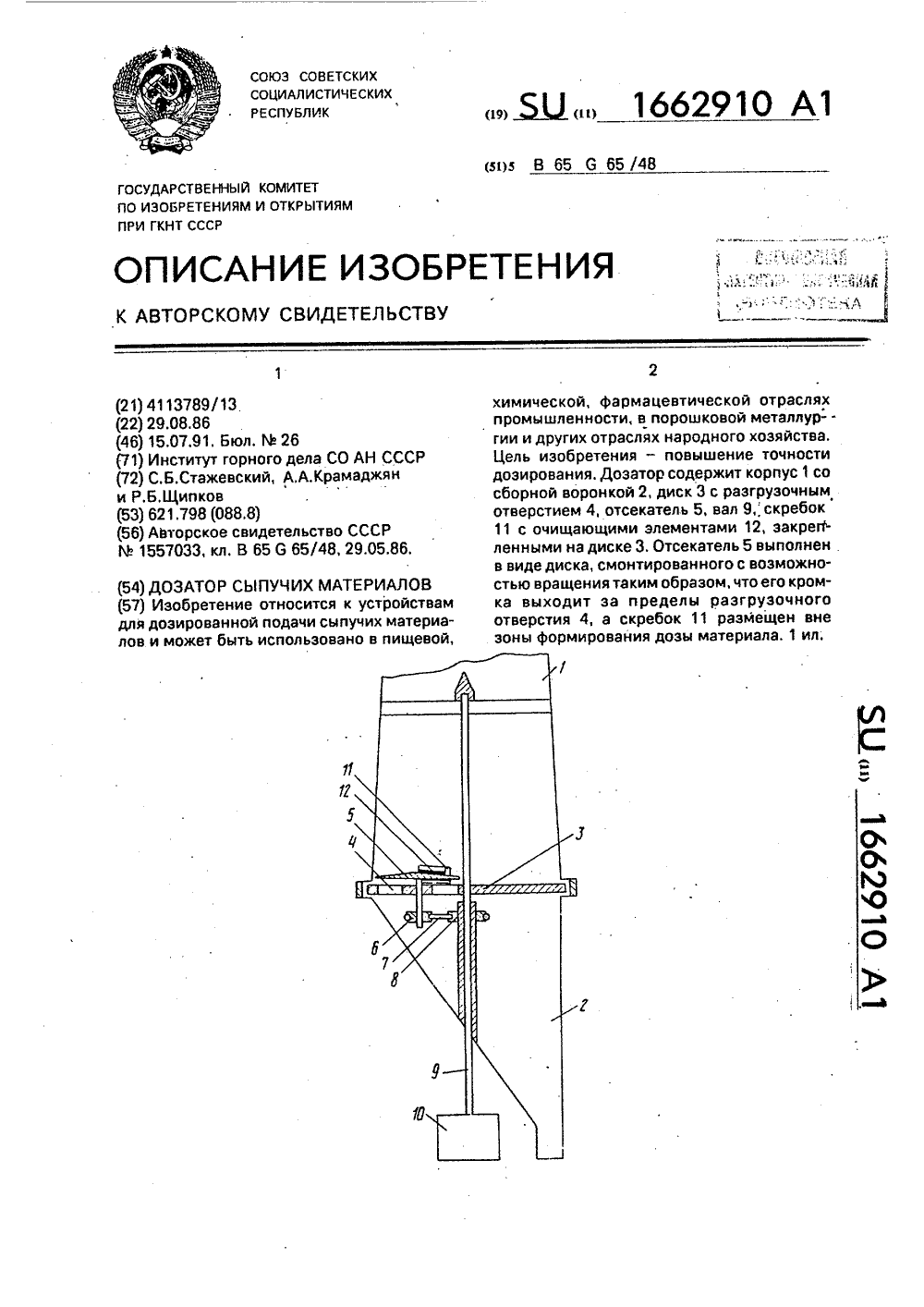

Номер патента: 1662910

Опубликовано: 15.07.1991

Авторы: Крамаджян, Стажевский, Щипков

МПК: B65G 65/48

Метки: дозатор, сыпучих

...которое выполнено в видедиска 3 с разгрузочным отверстием 4, диска-отсекателя 5, соединенного подвижнымшкивом 6 и ремнем 7 с подвижным шкивом8, вал 9, соединенный с двигателем 10, скре бок 11, содержащий очищающие элементы12 и закрепленный на диске 3 вне эоны 20формирования дозы,Выполнение отсекателя в виде диска,смонтированного с возможностью враще ния вокруг своей оси таким образом, что егокромка выходит эа пределы разгрузочного 25отверстия и размещение. скребка вне зоныформирования дозы материала позволяет, повысить точность дозирования,Дозатор работает следующим образом,Сыпучим материалом заполняют корпус 1. При неподвижном диске 3 истечение,материала не происходит,При вращении диска 3 ремень 7, обка тываясь вокруг неподвижного...

Номер патента: 1558424

Опубликовано: 23.04.1990

Авторы: Щипков, Янкелевич

МПК: B01D 21/00, B01D 21/24

Метки: вод, сточных

...лотка 12.оснащенному регуликлапано.": 9, в верхно 1 о дается сжатый воздух, избыточное давление ь1558424 Формула изобретения 20 Соста ви тель Т. Леди е ваРедактор В. Петра ш Техред И. Верес Корректор Н. РевскаяЗаказ 792 Тираж 58 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР3035, Москва, Ж - 35, Раушская наб., д. 45Гроизводствснно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, 01 3сгустителе, выходит в атмосферу через калиброванное отверстие дроссельного устройства 11, причем величина избыточного давления в сгустителе определяется соотношением между подачей и выходом воздуха. Избыточное давление в сгустителе обуславливает перепад уровней ЛЬ в трубах гидро- затвора 14, В свою очередь,...

Номер патента: 1458911

Опубликовано: 15.02.1989

Авторы: Лелеков, Щипков

МПК: H01M 4/84

Метки: аккумулятора, свинцового, токоотвода

...выходе из обрезного штампа расположен накопитель, выполненный в виде двух пар наклонных направляющих, причем угол наклона внутренних направляющих 25 больше угла наклона наружных направляющих 26.Устройство работает следующим образом.При закрытии приводом 9 подвижной литейной полуформы 7, поршневым насосом 2 с помощью привода З,подается под давлением расплав, который последовательно заполняет металлопровод 4 узла подачи расплава, конический канал втулки 5, литниковую полость 1 2 литейных полуформ и оформляющую полость 10 с боковыми выступами 11, в которых формируются ушки токоотвода.После кристаллизации отливки приводом 3 производится обратный ход поршневого насоса 2, и при этом расплав из металлопровода 4 возвращается в котел 1.После...

Номер патента: 1225601

Опубликовано: 23.04.1986

Авторы: Карамзин, Новикова, Пиолунковская, Стрельцов, Филатов, Щипков

МПК: B01D 45/14

Метки: воздуха, пыли, сухой

...отраслях промышленности.Цель изобретения - повышение эффективности улавливания высокодисперсных пылевых частиц.На фиг. 1 представлено устройство, продольный разрез; на фиг.2 - пакет тарелок.Устройство содержит корпус 1, полый вал 2 с окнами 3 для подачи потока на пакет конических тарелок 4 с каналами 5, параллельными оси вала для отвоДа очищенного газа, образованными отверстиями 6 в тарелках 4. Каналы 5 проходят через перегородку 7 и сообщают полости между тарелками в средней их части с полостью корпуса над перегородкой. Перегородка 7 выполнена с лопастями 8.Перегородка размещена у верхнего выходного патрубка 9. В нижней части устройства имеется бункер 10 с размещенным внутри него шнеком 11. Нижняя тарелка выполнена сплошной....

Номер патента: 1155753

Опубликовано: 15.05.1985

Автор: Щипков

МПК: E21B 47/00, E21C 39/00

Метки: перемещений, скважины, стенок

...и возмущающейи распространяющимся к измерительной скважине в течение бурения,Наиболее близким к предлагаемомупо технической сущности являетсяЦелью изобретения является повышение точности измерений эа счет определения температурных поправок,Поставленная цель достигается тем, что согласно, способу измерения 5 перемещений стенок скважин, включающему измерение изменения диаметра измерительной скважины до и после окончания бурения возмущающей скважины с помощью деформометра, допол- О нительно измеряют температуры стенки измерительной скважины и деформометра в процессе бурения возмущающей скважины, определяют температурную погрешность показаний дефор мометра и изменения диаметров измерительной скважины под действием температуры, а перемещение...

Номер патента: 1021637

Опубликовано: 07.06.1983

Авторы: Алексеев, Белицкий, Иванов, Карлин, Скворцов, Филатов, Щипков

МПК: B30B 11/08

Метки: роторная, таблеточная

...вращения ротора патрубок, расположенный также за питателем, выполнен з виде Г-образного целевого отборника с уплотнителем, причем патрубок смонтирован с зазором относительно торцовой и боковой поверхностей ротора, при этом упомянутое уплотнение размещено между отборником и боковой поверхностью ротора. Третий в направлении вращения ротора патрубок, расположен в зоне сброса готовых таблеток и выполнен коробчатым, При этом щелевые отбор- ники первого патрубка снабжены регулируемыми аэродинамическими направляющими.На фиг. 1 изображена таблеточная машина, сечение горизонтальной плоскостью; на фиг. 2 - первый отсасывающий патрубок, продольное сечение А-А на фиг. 3 - то же, попереч- ное сечение Б-Б на фиг. 4 - сечение второго...

Номер патента: 1013565

Опубликовано: 23.04.1983

Авторы: Барышников, Голдобин, Курленя, Лавров, Легечев, Попов, Федоренко, Щипков, Юн

МПК: E02D 1/00

Метки: прессиометр

...оболочкой,Наиболее близким к изобретению по технической сущности и достигаемому результату является прессиометр, включающий корпус, эластичную оболочку, соединенную с источником рабочей среды; и измерительный блок со щупами 2.Однако этот прессиометр имеет низкую точность измерений в крепких горных породах и недостаточную надежность работы при высоких рабочих давлениях, в связи с тем, что измерительные щупы выведены через эластичную оболочку, нарушая ее герметичность.Цель изобретения - повышение точности испытаний за счет повышения герметичности эластичной оболочки при увеличении давления рабочей, среды.Поставленная цель достигается тем, что в прессиометре, включающем корпус, эластичную оболочку, соединенную с источником рабочей...

Номер патента: 996147

Опубликовано: 15.02.1983

Авторы: Березин, Ворновицкий, Вронский, Золотухин, Петров, Рощин, Румянцева, Щипков

МПК: B23K 35/365

Метки: покрытие, электродное

...силикатную, соду и мрамор, дополнительно содержит марганец металлический азотированный и кварцевый песок при следующем соотношении компонентов, вес. %:Плавиковый шпат 22 - 46 Ферротитан 8 - 19 Глыба силикатная 0,5 - 6 Сода / 0,25 - 4 Марганецметаллическийазотированный4 - 14 Кварцевый песок 2 - 12 Мрамор Остальное Марганец металлическийэзотированный 4 Готовыми электродами выполняется наплавка на стальную пластину размером 0,04 ХО,З/0,85 м.В качестве источника питания используется сварочный выпрямитель. Сварку производят на обратной полярности, сварочный ток 130 А. Напряжение на дуге 20 - 23 В. При сварке со скоростью 15 - 18 м/ч дуга горела устойчиво без заметного разбрызгивания и выделения дыма. Шлаковая корка равномерно покрывает...

Номер патента: 919053

Опубликовано: 07.04.1982

Авторы: Звягинцев, Лассаль, Обод, Щипков

МПК: H03H 11/44

Метки: отрицательных, сопротивлений

...нолевых 1 Отранзистора 1 и 2 с диффузионным затвором и -типа, два биполярных транзистора 3 ц 4 и -р- -типа, первый ивторой резисторы 5 и 6,Устройство работает следукпцщл образом,Напряжение питания подается наклемму 7, Биполярный транзистор 4 работает в режиме эмиттерного повторителя, поэтому напряжение от источника 2 Оуправляющего напряжепи Ои подаетсяв затвор полевого транзистора 2. Еслив исходном состоянии напряжение навходе у.стройства меньше, чем на затворе полевого транзистора 2, то биполярный транзистор 4 выключен. При увеличении входного напряжения канал: пслевого транзистора 2 начинает открываться, по нему начинает протекать ток,Зтот ток усиливается биполярным тран- ЗОзцстором 3. Напряжение на коллекторебиполярного транзистора 3...

Номер патента: 791464

Опубликовано: 30.12.1980

Автор: Щипков

МПК: B23B 5/48

Метки: винтовых, канавок, нарезания

...канавки к оси подачи приспособленияРолик 9 с пальцем 10 может ограниченно перемещаться по винтовому пазу 8. Палец 10 закреплен в направляющей втулке 11, на конце которой смонтирована головка 12 с резцами 13 и направляющими винтами 14,Направляющая втулка 11 смонтирована на подшипниках радиально-упорных: шариковом 15 и ролико-коническом 16. Направляющая втулка 11 может одновременно перемешаться в осевом, направлении и вращаться относительно корпуса 1. Подшипники 15 и 16 установлены внутри корпуса, на791464 Формула изобретения 17 котором смонтирована крышка 17. для регулирования и ограничения осевого смещения подшипников.Работает приспособление следующим образом.При нарезании винтовых канавок на невращающейся обрабатываемой цилиндрической...

Номер патента: 721292

Опубликовано: 15.03.1980

Авторы: Баймаков, Борисов, Гапиенко, Зеленова, Любек, Петров, Щипков, Яковлев

МПК: B23K 35/28

Метки: проволоки, сварочной, состав

...Ж, Раушская наб., д, 4/5филиал ППП Патент, г. Ужгород, ул. Проектная, 4 Кремний 035-0,4Медь О,О 8-О, 1Цинк 0,15-0,2Углерод 0,04-0,06Алюминий ОстальноеДля получения проволоки алюминиевый порошок марки А 97 или А 95 грануляции 0,01-0,10 мм и порошок серебристого граФита-электродного тщательно перемешивают в смесителе. Соотношение порошков алюминия и графита должно обеспечивать 2 углерода в смеси. Смесь порошков алюминия и графита добавляют в шихту из расчета получения в ней заданного количества углерода, затем производят горячее прессование проволоки диаметром 2 мм.В ЛПИ имени М.И. Калинина в лаборатории кафедры сварочного производства была проведена проверка проволок, содержащих каждая,Ъ магний 6,3, марганец 0,6, титан 0,2, бериллий...

Номер патента: 697284

Опубликовано: 15.11.1979

Авторы: Вихман, Зеленова, Михайлов, Рысев, Трещевский, Щипков

МПК: B23K 35/28

Метки: проводки, сварочной, состав

...металла и повышает деформационуо способность литых заготовок ка всех стадиях изготовления проволоки.Повышение содержания циркония и добавки лантака способствует иэмельчению структуры, снижает порообраэоДля определения свойств сварных соединений, полученных с применеием лрисадок из лапши сплава вание и обеспечивает получение наплавленного металла более высокой физической склонности, Одновременно лантак уменьшает толШину скисной пленки.Для получения сварочной проволоки и определения ее оптимального состава отливают слитки диаметром 70 мм с различным содержанием легируюих элементов. Плавку металла проводят в индукционной печи массой жидкого металла 20 кг.В качестве флюса используют смесь КС 1 + 1 1 С 1 в отношении 1:1, Отливку слитков...

Номер патента: 675492

Опубликовано: 25.07.1979

Авторы: Лелеков, Щипков

МПК: H01M 10/14

Метки: аккумулятора, блока, набора, свинцового, электродов

...тя- храпового механизма, соответствующийгу 13 с толкателем питателя отрица по величине толщине пакета состоятельйых электродов 14, образуя ме- щего из двух"электродов и двух сепаханиэм набора электродов и сепарато раторов. Перемещение зубчатой рейкиров. Питатели сепараторов 2, 3 раз- осуществляется за счет подающей подмещены с двух противоположййх Сто- пружийейной собачки 23, связанной черон от питателя отрицательных элек- реэ шарнйрный рычаг 24 тягой 25 стродов 5, а с третьей стороны от не- эксцентриком 26, установленным на .20го расположен питатель положитель- приводном валу 10 От возвращения вных электродов 4, Питатели сориен- исходное положение каретка 16 Удертированы таким образом, что при . живается подпружиненной стопорнойрабочем...

Номер патента: 651925

Опубликовано: 15.03.1979

Авторы: Баймаков, Борисов, Гапиенко, Зеленова, Любек, Петров, Щипков, Яковлев

МПК: B23K 35/28

Метки: проволоки, сварочной, состав

...Окисные включения явпяют 2 ося опасным дефектом, понижающим прочность и герметичность сварных соеди пений. 8 в 9У (Я) и. кл,Э 23 К 35/28,ФС 22 С 21/08 (53) УЙК 621,7813затем производят в горячее прессование проволоки диаметром 2 мм,Была проведена Проверка проволок,содержащая каждая (вес,%): железо0,3, кремний 0,2, медь 0,015, отличающихся друг от друга содержаниемуглерода равным в каждой проволокепоследовательно (%); 0,01, 0,015, 0,02,0,03, а также содержанием алюминия,составпякицим дополнительную до . 100%часть в составе каждой проволоки,П р и м е р 1, При сварке образцов из алюминия проволокой состававес,%;Железо 0,3Медь 0,015Кремний 0,2Углерод 0,0 1Алюминий 99,475и сварных швах наблюдались отдельныеокисные вкаочения.П р и м е р 2,...

Номер патента: 634426

Опубликовано: 25.11.1978

Авторы: Сацук, Смирнов, Щипков

МПК: H02K 11/00, H02K 29/06

Метки: двигателя, постоянного, скорости

...измерения скорости двигателя постоянного тока, содержащее тахометрический мост, в плечи которого включены потенциометр и последовательная обмотка силовой цепи двигателя постоянного тока и измеритель, о т л и ч а ю щ е е с я тем, что, с целью повышения точности оно снабжено последовательно включенными я диагональ тахометрического моста конденсатором, шунтированным диодом, инвертирующим усилителем с единичным коэффициентом передачи и включенным параллельно его входу стабилитроном, двухвходовым суммирующим усилителем, первый вход которого подключен к выходу инвертирующего усилителя с единичным коэффициентом передачи, второй вход - к точке соединения конденсатора с последовательной обмоткой силовой цепи, а выход суммирующего усилителя...

Номер патента: 632016

Опубликовано: 05.11.1978

Авторы: Козлов, Лелеков, Петров, Щипков

МПК: H01M 4/20

Метки: аккумуляторов, разделения, свинцовых, сдвоенных, электродов

...связан с подавателем, включающим два сектора-отсекателя 4 с ловителями 5, закрепленных на валу 6 и установленных на уровне наклонного пита теля 7, вертикальные направляющие 8 которого расположены над рабочей зоной штампа.В рабочей зоне, штампа расположены направляющие 9, фиксирующие за ушки 8 сдвоеннце электроды 10 относительно плоскости разъема штампа. За пуансоном 1, в котором выполнены окна, соответствующие конфигурации электро" да 11, установлен приемно(, образо ванный продолжением 12 Фиксирующих направляющих 9, закрепленных со сто" роны боковых ножей пуансона 1, и вкладышем 13, установленным за центральныя ножом 14 пуансона, Матрица 2 выполнена в виде двух, соответст" вующих по конфигурации электродов, вкладышей 15,...

Номер патента: 595886

Опубликовано: 28.02.1978

Автор: Щипков

МПК: H01R 24/00, H05K 1/18, H05K 13/00 ...

Метки: контактное

...с приводом, снабжено до 5 0 5 20 25 чод 10 15 20 25 30 да И) рижимпая пластина 4 выполнена из изоляционного материала с двумя рядами отверстий и пазами для свободного персмещеш я и закрепления В них контактов 8. Б Всрхне 11 ее части при помощи винтов 11 и гаек 12 прикреплен привод 5, выполненный в виде ручки из уголка.11 р 11 жимная пластина 4 в направляющих 3 перемещается вверх до упора в ограничитель 6 ручным усилием, а вниз - под воздейсгвием возвратных пружин 13 до упора В основание 1. Возвратные пружины 13, установленные в направляющих 3, защищены и закрыты защитными задними и переднимп крышками 7.Контакты 8 выполнены из пружинистой металлической полосы в виде двух электрически связанных контактирующих элементов лекальной формы с...

Номер патента: 370418

Опубликовано: 01.01.1973

Автор: Щипков

МПК: F24C 13/00

Метки: отопительная, печь

...сообщающиеся с водогрейным котлом.Изобретение поясняется чертежом.Отопительная печь включает корпус 1, внутри которого размещен водогрейный котел 2 и топочная камера 3 с колосниковой решеткой 4, установленной над зольником 5. Снаружи на корпусе плиты 1 смонтированы дверки 6, плита 7 с конфоркой 8 и выпускной патрубок 9. В корпусе котла 2 установлены вертикалыные перегородки 10, образующие 13-образный газоход 11. Часть нерегородок соединена между собой козырьком 12, выступающим в полость топочной камеры 3. Перегородки на одном из концов попарно соединс,ны между собой и образуют каналы, сообщающиеся с водогрейным котлом. Пространство между стенками корпуса и стенками топочной камеры 3 и газохода 11 заполнено водой,Отопительная печь р...
