Номер патента: 1562301

Опубликовано: 07.05.1990

Авторы: Воронин, Дейнеко, Залялютдинов, Лисовский, Черкасов

МПК: B66D 1/04

Метки: лебедка

...барабан 4. При этом подвижная ветвь 7 каната 8 сматывается с барабана 4, а отводные блоки 15 и 16 направляют ее по оси вращения кронштейна 12.При подъеме и опускании груза ввиду колебаний подвижной ветви 7 каната 8 он может скользить по внутренней поверхности полой оси 20, при этом антифрикционная втулка 21 предохраняет его от преждевременного износа. Формула изобретения Лебедка, содержащая смонтированный в корпусе горизонтальный приводной барабан с ребордами, канат, канатоукладчик н средства подвески, отпичаюи(аяся тем, что, с целью расширения эксплуатационных всзможз 562301Изобретение относится к грузоподьемно му оборудованию и может быть исполь. зовано при производстве монтажных работв подземных условиях шахт и рудников.Цель...

Номер патента: 1561879

Опубликовано: 07.05.1990

Авторы: Воронин, Любимов, Мещеряков, Патрин, Перцов, Погорелов, Согомонян, Штейн

МПК: A01D 41/127

Метки: гидравлическая, комбайна

...основными и дополнительными поясками сообщаются с торцовыми камерами управления и плунжерамитолкателями для обеспечения возможности передачи сигнала давления в рабочей полости гидродвигателя по дополнительному каналу 44 управления. Одним из возможных вариантов сообщения упомянутых камер является конструкция золотника 26 с лысками 53 на дополнительных поясках 49 и 50,Установленные в линиях управления гидродвигателями дроссели 31, 32 и 33, 34 являются датчиками расхода. При этом характеризующий расход сигнал снимается в виде перепада давления на этих дросселях и поступает по дополнительному каналу управления и напорной гидролинии к переливному клапану 38, обеспечивающему постоянство перепада давления, а следовательно, и стабилизацию...

Номер патента: 1560597

Опубликовано: 30.04.1990

Авторы: Воронин, Матвеева, Пушин, Сивоха, Хачин, Чернов

МПК: C22C 14/00, C22C 19/00

Метки: памяти, сплав, формы, эффектом

...точКи мартенситного превращения смещаются в сторону тем" ператур -35 С.оМаксимальное содержание меди в сплаве 10,7 мас,Х определяется тем, что при больших концентрациях меди температура второго мартенситного превращения Ин, определяацего собст.фС Состав сплава, мас, Х Температ. интервал проявления ЭПФ, С Нижняя т-ра релаксайии реактивн.о напряж, С Сп Со Тх е-174 венно эффект памяти формы, становитсяниже. -200 С и сплав проявляет эффектопамяти Формы при очень низких температурах, что неудобно для практиЧЕскьго применения.Минимальное содержание кобальта всплаве 5,3 мас.й определяется тем,что при меньших концентрациях температурный интервал проявления эффектапамяти формы выше -35 С.Максимальйое содержание кобальтав сплаве 12,9...

Номер патента: 1560561

Опубликовано: 30.04.1990

Авторы: Айзатулов, Волович, Воронин, Гальперин, Дорошенко, Никитин, Чернышева, Янковский

МПК: C21C 5/28

Метки: выплавки, комбинированной, конвертере, продувкой, стали

...до оконча 20ния продувки, иначе окатьппи не успевают раствориться и усвоиться ванной,и не более 1 5 . времени продувки доокончания, так как в этом случае перегрев металла недостаточен для пода чи окатышей и может быть устранен покачиванием конвертера.Расход окатьппей на охлаждение должен составить 0,30-2,0% от веса металлошихты.30Присадка окатышей в количестве,меньшем 0,30% не обеспечивает существенного снижения температуры металла и не отражается на показателяхпроцесса дополнительной дефосфорации. 3При присадке в конвертер окатьппейв количестве, превьнпающем 2,0%, возникает нарушение баланса прихода ирасхода тепла и, как следствие, переохлаждениеванны 40После подачи окатьппей прекращается подача окислительного газа (кислорода)...

Номер патента: 1559362

Опубликовано: 23.04.1990

Авторы: Воронин, Евдокимов, Евтихиев, Корбашов, Королев, Сигов, Спирин

МПК: G08C 15/02

Метки: приема, сигналов

...счетчиков, После фиксации последнего из заданного количества пикон соответствующий ждущий мульти- вибратор 8- 8 нырабатынает управляющий сигнал, который через соответствующий инвертор 9 - 9 поступает на вторые входы вторых элементон 5- 5 запрета и через формирователи 13- 13 на входы обнуления счетчиков 6, - 6, При этом на вторых элементах 5- 5 запрета вырабатываются сигналы гашения колебаний в селекторах 3- 31 и нейтрализации высокочастотных шумов Барк- Ф гаузена, выходы селекторов 3- Зи соединены с входами фильтров 10 10 высокой частоты.Сигнал с выхода селекторов 3 - 3 поступает на вход фильтров 10 - 10 высокой частоты, далее на интеграторы 11 - 11 и затем на вход соответствующих пороговых элементов 12 12. Здесь происходит сравнение с...

Номер патента: 1558938

Опубликовано: 23.04.1990

Авторы: Воронин, Клебанов, Лиходед, Ткачук, Фирсов, Харахаш

МПК: C08L 63/04

Метки: пресс-композиция

...ц, затем вальцуют при 40-50 С втечение 10-15 мин и дробят на щековой дробилке до дисперсности 3-6 мм.Полученную пресс-композицию прессуютпри 160-175 С, удельном давлении15 ИПа и выдержке 3 мин/мм толщиныобразца. Отпрессованные образцы термообрабатывают при 175 С в течение8 ч.П р и м е р 7, Берут 100 мас.ц.,смолы по примеру 2, 52 мас.ч.,СФ, 2 мас.ч. стеариновой кислоты, 0,5 мас.ч. 2-метилимидазола,1 мас.ч. углерода технического,110 мас.ч. кварца пылевидного,250 мас.ч. дробленного стекловолокна,55Далее аналогично примеру 6,П р и м е р 8, Берут 100 мас.ц.смолы по примеру 2, 52 мас,ч. СФ; б мас.ц, стеарата кальция,1 мас.ч, 2-метилимидаэола, 1,5 мас.ч.углерода технического, 240 мас.ч.асбеста П-30. Далее аналогичнопримеру 6,П р и м е р 9....

Номер патента: 1558892

Опубликовано: 23.04.1990

Авторы: Воронин, Гультяй, Димитриев, Казымов, Копейкин, Лейбзон, Миронов, Шипицина

МПК: C07C 211/52

Метки: 2-хлор-2, 3-нитро-4-хлоранилина, 5-нитроанилина, совместного

...процесса 60 С. Выход 3-нитро-хлоранилина 3,00 г40(707), т.пл. 101-102 С и 2-хлор-нитроанилина 1,02 г (24,0%), т.пл,116-117 С. Выделено из реакционнойсмеси 5,05 г (50 ) непрореагировавшего 2;4-динитрохлорбензола, т.пл.52-53 С.Суммарный выход целевых продуктовсоставляет 947. на прореагировавший2,4-динитрохлорбензол.50П р и м е р 4. Процесс ведут аналогично примеру 1,с той разницей,что концентрация треххлористого титана составляет. 13,0% (малярное соотношение исходный продукт:треххлористый(707), т.пл. 115,5-117 СВыделено из реакционной смеси 5,74 г(577) непрореагировавшего 2,4-динитрохлорбензола, т.пл. 52-53 С.Суммарный выход целевых продуктовсоставляет 957. на прореагировавший24-динитрохлорбензол.П р и м е р 5. Процесс ведут...

Номер патента: 1558717

Опубликовано: 23.04.1990

Авторы: Антипов, Архангельский, Беликов, Воронин, Епифанов, Островский, Смирнов

МПК: B60K 7/00

Метки: автогрейдера, моста, мотор-колесо, управляемого

...планетарногоряда 12 двойной зубчатой муфтой 23 иполумуфтами, выполненными в корпусеводила 17 и в солнечной шестерне 24связано с вторым планетарным рядом25, что также позволяет сократитьосевой габарит привода,При этом двойная зубчатая муфта23 и солнечная шестерня 24 одновременно фиксированы в осевом направлении стопорным кольцом 26 в корпусеводила 17 и сферическим фиксатором27, установленным в крышке 28 водила29 второго планетарного ряда 25,Плавающая коронная шестерня 30 вто.рого планетарного ряда 25 фиксированана цапфу 3, а водило 29 с сателлитами 31 этого ряда своим корпусом,32связано со ступицей 1 и является конечным элементом привода колеса. Ступица 1 колеса, цапфа 3, корпус 32 водила 29 и крышка 33 ступицы 1 образуют корпус,в...

Номер патента: 1557167

Опубликовано: 15.04.1990

Авторы: Воронин, Корень, Озеров, Сапронов, Фищенко

МПК: C13D 3/04

Метки: диффузионного, сока

...и карбонат кальция, т.е. является требуемым комбинированным адсорбентом.П р и м е р 1. Для проведения сравнительных испытаний предлагаемо" го и известного способов используют образцы свеклы различного качества, Из каждого образца при одинаковых условиях бып получен диффузионный сок, качественные показатели которого изменяются в широких пределах (сок с разной доброкачественностью), Каждая порция диффузионного сока подвергалась очистке по предлагаемому и известному способам.Предлагаемый способ. Берут 1 л диффузионного сока и после нагрева до 85 С вводят необхоодимое количество гидроксида кальция до достижения рН 11,0, При перемешивании выдерживают 5 мин (предварительная дефекация). После введения в предцефекованный сок 2, 2/ СаО к...

Номер патента: 1553441

Опубликовано: 30.03.1990

Авторы: Бондарев, Воронин, Максецкий, Чернов

МПК: B65G 15/26

Метки: конвейер, ленточный, наклонный

...барабана 1. Направляющие 6 поддерживаются в рабочемположении с помощью растяжек 15, закрепленных на арочной крепи 16 такимобразом, что верхняя ветвь ленты 3находится ниже уровня перегружателя17 проходческого комбайна 18.Конвейер работает следующим образом,В исходном положении крайние роликоопоры 8 смежных секций 5 сближены, а концы прогонов 9 упираются в .накладки 22, закрепленных на смежныхдля них прогонах 10, Натяжение ленты11 обеспечивается за счет силы тяжести натяжного барабана 4 и секций 5,связанных с тележкой 13 и перемещающихся по раме 6 конвейера на ходовых,роликах 7.При необходимости осущест вля етсяудлинение става конвейера за счетраздвигания нескольких секций 5 и последующего крепления концов прогонов9 и 10 накладками...

Номер патента: 1551515

Опубликовано: 23.03.1990

Авторы: Воронин, Наянзин, Юдин

МПК: B23Q 3/157

Метки: гибкий, модуль, токарный

...станочного манипулятора 21. Заготовка 22 поворотом станочного манипулятора 21 и выдвижением пиноли 8 устанавливается в патрон 12 поворотной шпиндельной бабки 2. Затем поворотная шпиндельная бабка 2 поворачивается вокруг вертикальной оси на 180 и фиксируется. При этом шпиндель 4 с патроном 12 оказываются обращенными к порталу 16 и занимают рабочее положение. По командам системы управления начинается механическая обработка заготовки. При этом продольную подачу заготовка 22 получает перемещением выдвижной пиноли 8, а поперечная подача осуществляется перемещением траверсы 17 портала 16 и перемещением суппорта 18 с револьверной инструментальной головкой 19 по траверсе 17. Таким образом револьверной инструментальной головке 19 сообщается...

Номер патента: 1550449

Опубликовано: 15.03.1990

Авторы: Воронин, Коденко, Нечуйвитер, Никишин, Поляков, Удовиченко, Черкашин

МПК: G01V 1/143

Метки: возбуждения, движения, колебаний, процессе, сейсмических, электродинамическая

...передачи 11 прицепа10,Передаточное число редуктора 13излучателя 12 соответствует передаточному числу колесного редуктора 8тягача 1, чта решает задачу устране -ния кинематического несоответствиялинейного перемещения асей тягачаи излучателей 12. При разных динамических радиусах колес 9 тягача 1 иобечайки 30 излучателей 12 передаточное число редуктора 13 изменяетсяпропорционально отношению этих радиусов,Следует отметить, что для упрощения конструкции излучатели 12 с редуктарами 13 размещают на самом тягаче 1 вместо колесного редуктора 8(как показано на фиг,З).Электрадинамическая установка работает следующим образом.В транспортном режиме прицеп 1 Обуксируется тягачам 1 с одного геологического проФиля на другой при неработающем...

Номер патента: 1544272

Опубликовано: 23.02.1990

Автор: Воронин

МПК: A01F 29/00

Метки: измельчения, корнеплодов

...предназначен для предварительного надрезания корней.Дисковые ножи 3 входят в пазы направляющей планки 4 и выступают лад ней на величину толщины стружки. Для лучшего сцепления с разрезаемым материалом дисковые ножи 3 по внешнему диаметру имеют насечку. На валу набора дисковых ножей 3 закреплен кривошип 7 с шатуном 8. Плоский нож 2 связан с кривошипно-шатунным механизмом посредством шарнирных тяг 9 и 10. Шарнирная рычажная тяга 9 со стороны плоского ножа 2 имеет ряд отверстий для изменения длины плеча.Устройство работает следующим образом.Корнеплоды поступают на направляющей планке 4 к дисковым ножам 3 и надрезаются ими в продольном направлении.Г 1 ри своем движении корнеподы приводят во вращение набор дисковых ножей 3 с кривошипом,...

Номер патента: 1545267

Опубликовано: 23.02.1990

Авторы: Воронин, Игнатьев, Кондусов, Кулаков, Половинкин

МПК: H01H 33/59

Метки: выключателя, скоростной, характеристики

...(Т 11.), входнаяобмотка которого подключена параллель 15452 б 7но активному сопротивлению 5. Одинвывод выходной обмотки трансформатора напряжения подключен к металлической пластине 1 а другой - к пишущеУ5му узлу 3Последовательно с активным сопро-.тивлением 5 к зажимам А и В источникаНапряжения подключается дроссель Ь.Устройство работает следующим образом,В нелинейной цепи дросселя 6, работающего в насыщении, и активного.;сопротивления 5 протекает ток, имеющий третью гармоническую составляющую, Напряжение, пропорциональноеэтому току, подается на входную обМотку повышающего ТН 4. Таким образом,Напряжение между пишущим узлом 3 иМеталлической пластиной 1 имеет пикообразную форму, амплитуда которогодостигает 3-3,5 кВ, При движении пишу.щего...

Номер патента: 1544464

Опубликовано: 23.02.1990

Авторы: Воронин, Голубов, Кравец, Очеретяный, Пархоменко, Поп, Савинков, Трусков, Цыбулев

МПК: B01D 50/00

Метки: газоочистное

...в поток через распылитель 3 дозируется жидкий или газообразный реагент (например, аммиак) для очистки от газообразных примесей, при распыливании холодного реагента достигают и дополнительного охлаждения потока.Газовый поток далее через выхлопную трубу 4 поступает в газоотводную камеру 5 и, двигаясь сверху вниз по конической внутренней поверхности 12 первого фильтрующего элемента 7, проходит в его объем. За счет протекания электротока по токопроводящим пластинам 8 осуществляют подогрев элемента 7 до температуры, более чем на 100 превышающей температуру газового потока и обеспечивающей нагрев второго элемента 10 до температуры, необходимой для каталитической очистки, На внутренней поверхности первого элемента 7 при контакте с газовым...

Номер патента: 1544373

Опубликовано: 23.02.1990

Авторы: Воронин, Пискунов

МПК: A61B 6/00

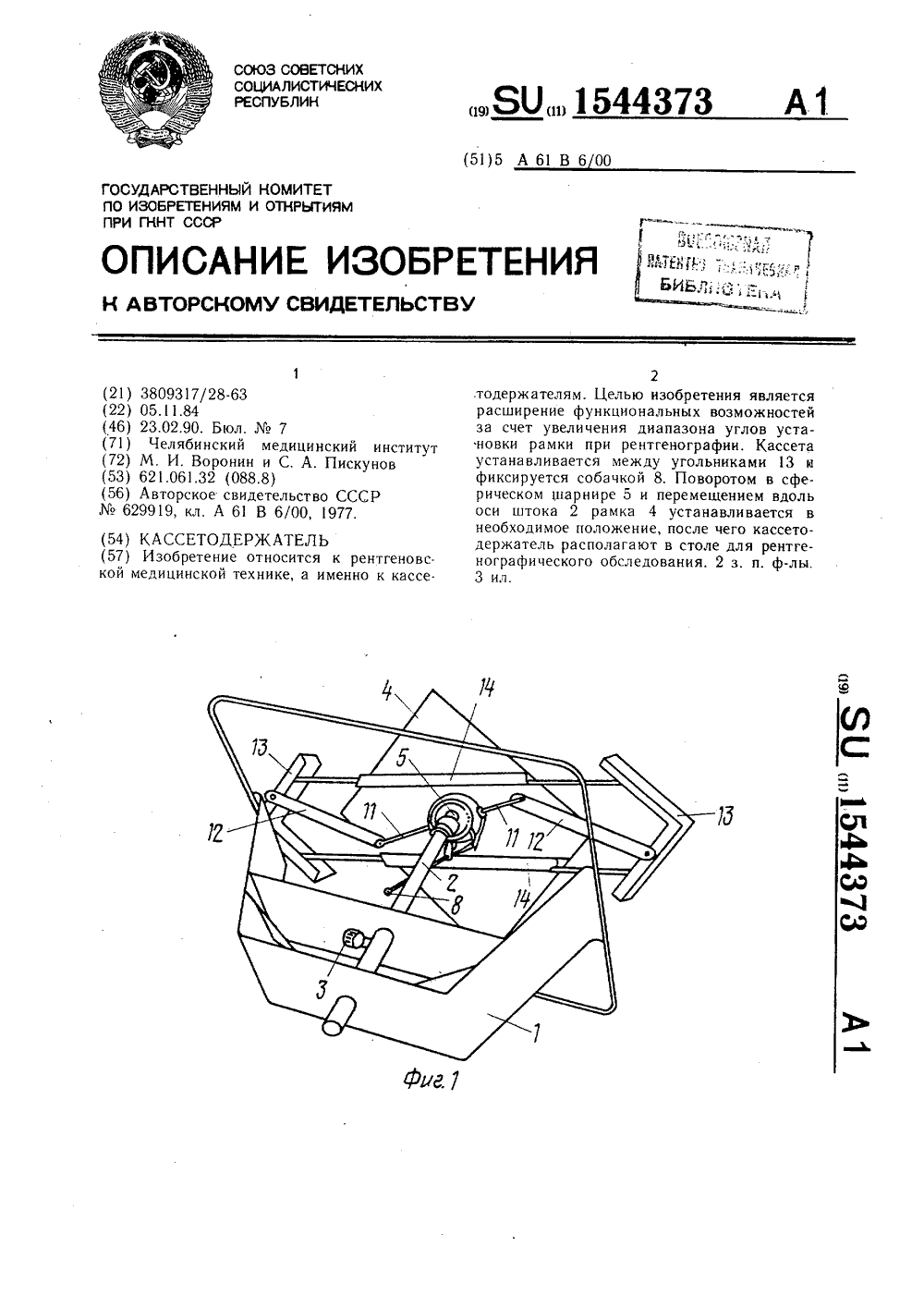

Метки: кассетодержатель

...и зубья 9, выполненные на втулке 6. Зуб 10 собачки 8 входит в прорезь на втулке 7 (фиг. 3).На втулке 7 в радиальном направлениизакреплены кривошипы 11, шарнирно связанные посредством шатунов 12 с угольниками 13 крепления кассеты, которые установлены в направляющих 14, закрепленныхна ниж ней поверхности ра м ки 4. Угольники 13 расположены по диагонали рамки 4.Размер рамки 4 выбирается по габаритамнаименьшей кассеты.Кассетодержатель работает следующимобразом.Кассету нужного размера размещаютмежду угольниками 13 и фиксируют посредством храпового механизма относительно 4рамки 4. Поворотом рамки 4 в сферическом шарнире 5 устанавливают необходимый угол ее наклона. Далее устанавливают рамку 4 на необходимой высоте перемешения с фиксацией штока...

Номер патента: 1543505

Опубликовано: 15.02.1990

Авторы: Богданов, Воронин, Корабельников, Ржанникова, Шмуклер

МПК: H02K 29/06

Метки: вентильный, электропривод

...полюсу и сигналы Ег, Е,2 подключения секций к минусу источф ф 30ика питания по законуХ з где сигналы Х Х, Хз, соответствую 35щие знакам фазных напряжений, формируются во вспомогательном логическом средней точкой 7 резистивного делителя 8, Второй датчик 12 обратного тока инвертора 3 включен между анодами диодов катодной группы обратного выпрямителя и минусом источника питания, а его выход 13 соединен с входом управления второго транзисторного ключа 14, включенного между минусом источника питания и средней точкой 7 резистивного делителя 8,Вентильный электропривод работает следующим образом.На каждом такте коммутации задается отключенное состояние для одной из секций обмотки, т,е управляющие питанием этой секции сигналы У и Е...

Номер патента: 1542464

Опубликовано: 15.02.1990

Авторы: Аснач, Воронин, Перцов

МПК: A01D 34/00, A01D 41/127

Метки: жатка

...связью понимается жесткое соединение поршня и запорного органа посредством тяг, рычагов и т, и. Поршни 17 делят полости управления 7 и 8.на две камеры, которые расположены по обе стороны поршней и сообщены между собой через дроссели 20. Нормально закрытые запорные клапаны 16 имеют электромагнитное управление от кнопок 21.Устройство работает следующим образом.При необходимости заменить частоту вращения мотовила 1 оператор нажимает и отпускает одну из кнопок 21. К примеру, условия работы жатки на поле диктуют снизить частоту вращения мотовила. Тогда оператор нажимает и отпускает левую кнопку 21 (фиг. 2). При нажатии кнопки нормально закрытый клапан 16 осуществляет пуск потока в линии управления 13, поступающего из напорной...

Номер патента: 1541282

Опубликовано: 07.02.1990

Авторы: Воронин, Журавель, Лифшиц, Селезнев

МПК: C21D 1/09

Метки: лазерно-дуговой, металлических

...а это обеспечиваетсярезко очерченным задним Фронтом пятналазерного воздействия, Передний Фронт55пятна лазерно-дугового воздействиянесколько рдзмдздн, особенно прибольшом относительном дуговом знерговклдде по отношению к лазерному,С помощью уэлд 8 позиционирования горелка 6 в общем случае перемещается н трех координатах по командам регулирующего устройства 1 О. Это необходимо, например, для стабилизации дуги (из-за ускорения электрода и других причин) и для механического поджига дуги касанием электрода поверхности дуги - с использованием вертикальной составляющей позиционирования, По сигналу ддтчика мощности и случае изменения распределения энергии в пучке лазерного излучения регулирующее устройство 10 выдает команды узлу 8...

Номер патента: 1540755

Опубликовано: 07.02.1990

Авторы: Авдонькин, Воронин, Куранова, Моисеенко

МПК: A01K 63/04

Метки: аэратор

...окружности смещеныпо отношению к перегородкам 8, расположенным на другой концентрической окружности.Полый вал 2 выполнен в виде трубы,которая посредством спиц 1 О соединена свалом 11. В нижней части валсмонтирован в опоре 12, а в верхней посредствоммуфты 13 соединен с приводом 4. В водоемеаэратор устанавливается на понтоне4 кольцевой формы.Аэратор работает следуюгцим образом.При включении привода 4 вращается полый вал 2. Лопасти 3 нагнетают воду, поступающую через окна 6 в кольцевое пространство между корпусоми валом 2.Поток воды, проходя сужающийся участок, корпуса 1, увеличивает скорость до 25 -30 м/с и увлекает за собой воздух, находящийся во внутренней полости вала 2, Врезультате в нижней части полого вала 2создается пониженное...

Номер патента: 1540038

Опубликовано: 30.01.1990

Авторы: Воронин, Кузнецов, Перегуд, Русаков

МПК: H05B 7/18

Метки: электродуговое

...к источнику 13 постоянного тока осуществля- .-. ется перемещение электрической дуги по поверхности электродсв. При этом в некоторых случаях электромагнитные обмотки при соответствукщем их количестве целесообразно подсоединять непосредственно к трехфазному источнику тока. В этом случае электрическая дуга будет перемещаться по поверхности электродов в соответствии с законом изменения во времени напряжения в се 50 15 50 500 ти (подобно вращению ротора в трехФазном электродвигателе).Работа устройства без катушки 2 осуществляется аналогичным образом, за исключением того, что Функции удержания и перемещения дуги принимают на себя электромагнитные обмотки,Пример.Диаметр титановыхэлектродов, мм 200Давление остаточного-2газа в камере,...

Номер патента: 1539177

Опубликовано: 30.01.1990

Авторы: Воронин, Глуз, Еремеев, Шайхутдинова, Шляпникова

МПК: C03C 17/28

Метки: декоративного, покрытия

...еэначительными дефектами поверхности эа счет конгломерирования красящего раствора и, таким образом дает возможРецептура Материал подложки1 Раствор в сольвентенафтенатов марганца ссодержанием металла2, 0-2, 5 Е;Раствор в уайт-спири -те кобальтовых солей подсолнечного маселСоотношение компонентов 1 й 1Второй слой толуол 2 Второй слой раствор в толуол смеси нафтенатов ность увеличить выход годной продукции или уменьшить издержки на значительное улучшение качества поверхности изделия,Формула изобретения Способ получения декоративного покрытия на поверхности изделий из плавленных силикатов путем нанесения красяшего раствора марганцевой или кобальтовой соли органических кислот или их смеси в углеводородных растворителях с последующим...

Номер патента: 1537597

Опубликовано: 23.01.1990

Авторы: Воронин, Добринский, Калмыков, Обидин, Сальник, Цуркан, Шемпер

МПК: B62D 5/30

Метки: гидросистема, рулевого, средства, транспортного

...клапана и дополнительного обратного клапана в запертом их положении соответственно; Ро,вР,о,к 20 ветственно;25- минимальное и максиР макс чины разрежения, создаваемого гидромашиной соответственно 30при,минимальной и максимальной частоте ее вращения,5С о к 1 о.к Р о, к (1-Рм,н)Сф,о. к ,о, к Р .о. к(1-Рмакс) жесткость пружин 26и 27, обратного клапана и дополнительного обратного клапана соответственно; площади 28 и 29 проходных сечений обратного и дополнительного клапанов соотмальное значения велиУкаэанное соотношение фактическиполучено из анализа работы предложенной схемы р рассматриваемом режиме движения при разгерметизациинапорной гидролинии. В этом случаепредлагается обратные клапаны, установленные в гидролиниях, соединяющих...

Номер патента: 1534055

Опубликовано: 07.01.1990

Авторы: Воронин, Грохов, Калиниченко, Коршиков, Кудояров, Марьясов, Музыченко, Першиков, Польщиков

МПК: C21B 7/08

Метки: доменной, колошнике, печи, распределения, шихтовых

...для ее перемещения,Количество плит и индивидуальныхприводов их перемещения зависит отгеометрических размеров доменной печи, например, при полезном объемедоменной печи до 1500 мЗ количествоподвижных плит может быть не более 16 шт, При полезном объеме в пределах 1500-2000 м количество подвиж 3Мых плит целесообразно довести до 20 шт. а на печах об.ьемом 2700 Ф3200 м - до 24 шт, Трапецеидальность плит, или отношение длин верхнего и нижнего оснований определяются количеством и размерами плит, а также величиной 1отклонения их нижней кромки от стенки: колошника.Устройство работает следующим образом.При необходимости осуществить изменение в распространении шихтовых материалов на колошнике доменной печи подается команда на включение гидроприводов...

Номер патента: 1532990

Опубликовано: 30.12.1989

Авторы: Воронин, Соколов

МПК: H03B 28/00

Метки: синтезатор, частот

...5 пилообразного напряжения, дифференциальный усилитель 6, коммутатор 7 и усилитель 8 с регулируемым коэффициентом усиления.20Синтезатор частот работает следующим образом.Опорный генератор 1 генерирует сигнал с частотой ы,. Для получения на выходе синтезатора частот сигнала с частотой амплитуд: прямая - с нарастанием напряжения (фиг. 2 в) и инверсная - со спаданием напряжения (фиг, 2 г), Использование нарастающего напряжения на управляющем входе управляемого фазовращателя 3 приводит к сдвигу входной частоты ы на +2 К 1 дР, использование спадающего напряжения приводит к сдвигу на -2 ВЛР, Обе последовательности поступают на первый и второй входы коммутатора 7, на управляющий вход последнего поступает также кодовый управляющий частотой...

Номер патента: 1532787

Опубликовано: 30.12.1989

Авторы: Воронин, Мурзачева

МПК: C10G 9/20, F27B 5/00

Метки: вертикальная, печь, трубчатая, цилиндрическая

...час,ти он вместе с горелкой 4 формируетрадиационную камеру 5, в верхней частисовместно с рассекателем 6 продуктов сгорания формирует конвективную камеру 7, ;из которой продукты сгорания через кони,ческий переходник 8 выходят в дымовую трубу 9.Несущая металлоконструкция 10 рассекателя с футеровкой 11 подвешена на полых подвесках 2 к коническому переходнику 8 печи. Внутри рассекателя с зазором 13 к нему установлена кольцевая оболочка 14, Центральный канал 15 рассекателя соединяет зазор 13 с дымовой трубой. Зазор 13 между кольцеьой оболочкой 14 и рассекателем 6 в верхней части перекрыг стенкой 16, сквозь которую пропущены полые подвески 12.Устройство работает следующим образом.Образующиеся в камере сгорания в ре зультате горения топлива...

Номер патента: 1532709

Опубликовано: 30.12.1989

Авторы: Ажба, Воронин, Гурко, Лакутин, Шешин

МПК: E21C 49/00

Метки: залежи, образования, площадки, технологической, торфяной

...15 20 25 ЗО 35 ных расстояниях от поперечной оси 7 карты и с общим проектным расстоянием аз=40 - 50 м и между ними, которое в указанном пределе выбирается в зависимости от планируемого, цикловых и сезонного сбора торфа с образованием технологической площадки, одновременно обеспечивая расположение этих сторон контура на равных между собой расстояниях а 4 от соответствующих границ плошадей 4 валовых приканальных полос.Завершаюгцей операцией при образовании технологической площадки является формирование поля сушки на одной карте, которое производят сплошным фрезерованием на заданную расчетную глубину ее площади от границ приканальных полос до границ контура подштабельной полосы.На остальной, предварительно разбитой на карты...

Номер патента: 1532111

Опубликовано: 30.12.1989

Авторы: Белалов, Воронин, Картак, Костогрызов, Сафина, Соколовский

МПК: B21C 1/02

Метки: барабанного, волочения, волочильная, многократного, многониточного, проволоки, типа

...проводки 8 с каналом 9 для прохокдеция проволоки 10.Проволока 8 установлена с возможностью вертикального перемещения вдольобразующей шкива 1 по направляющим,кроме того, устройство для заправкипроволоки включает гибкий элемент3511, например, в виде ленточной иглыс прбрезями 12 для закрепления проволоки. Профиль гибкого элемента 11соответствует профилю канапа 9 проводки40Волочильная машина работает следующим образом,Каждая нитка проволоки 10 много -ниточной нолочильцой машины после 10 волочения поступает н намоточное уст ройство 4 на приемные катушки 5. В случае отказа (обрыв проволоки, износ или раскол волоки и т,п,) отключается намоточное устройство указанной нити без остановки процесса волочения на остальных нитках.После этого цад...

Номер патента: 1529145

Опубликовано: 15.12.1989

Авторы: Акишин, Валиахметов, Воронин, Морозов, Нечаев

МПК: G01R 29/10

Метки: зонд, коллиматорный

...Требование полного перехвата энергии в телесном угле 4 й в данном случае обеспечивается Ч-образной конфигурацией коллиматорного зонда. При этом40 СВЧ-сигналы от антенны 7 принимаются щелями 5 в 11 угломестных точках, определяемых числом щелей 5. Для обеспечения синфазного сложения сигналов, приходящих из бесконечности, на выходе зонда (т. А) необходимо обеспечить равенство электрической длины путей электромагнитных волн вдоль отрезков АВ и АС (чертеж). Это условие определяет связь фазовой скорости Ч внутри волновода 1 со скоростью света С50Ч = С/соз 4.,где- половина значения угла привершине Ч"образного раскрыва.55В данном случае Ч определяетсявеличиной широкой стенки а волновода1 по Формуле(2) где 1 - длина волны в свободном...

Номер патента: 1527190

Опубликовано: 07.12.1989

Авторы: Авдонькин, Воронин, Куранова, Моисеенко

МПК: C02F 3/20, C02F 7/00

Метки: аэратор, струйный

...емкости 1 по всасывающему трубопроводу 4, насосу 3, напорному трубопроводу 5 и патрубку 8 дпя подвода воды поступает в полость корпуса 7 эжектора. Так как движение воды в полости корпуса имеет турбулен" тный характер, а всасывающий патрубок состоит из неподвижной 9 и подвижной 10 частей, соединенных эластччным гофрированным элементом 11, то при прохождении воды через кольцевую щель 12 подвижная часть 10 всасывающего патрубка совершает беспорядочные в разных направлениях колебания, При этом скорость и размеры кольцевого потока, проходящего через кольцевую щель 12 постоянно меняются, Проходя через кольцевую щель 12, поток воды контактирует при этом с воздухом, на ходящимся в камере смещения, непосредственно перед подвижной частью 10...
