Кассетодержатель
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

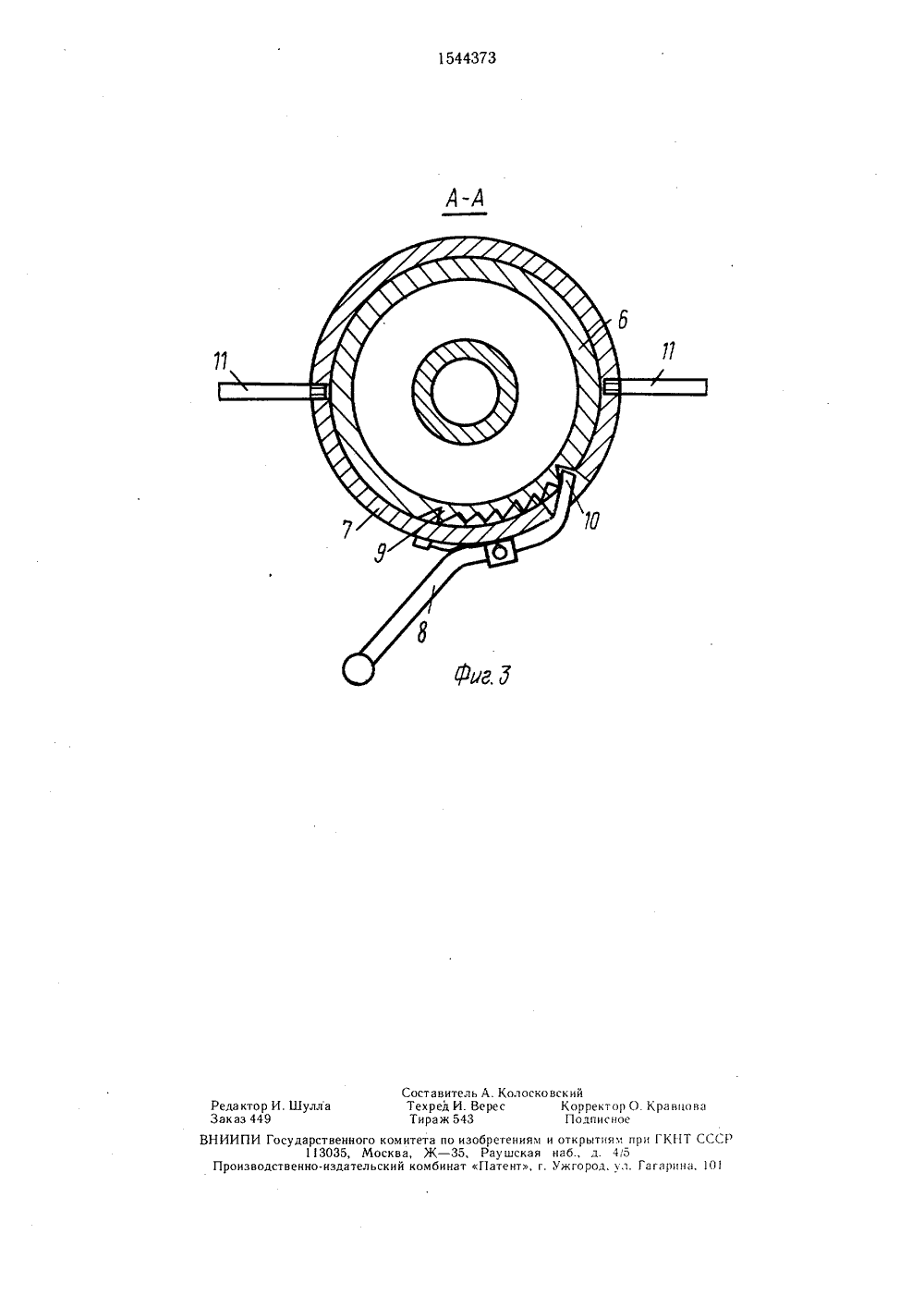

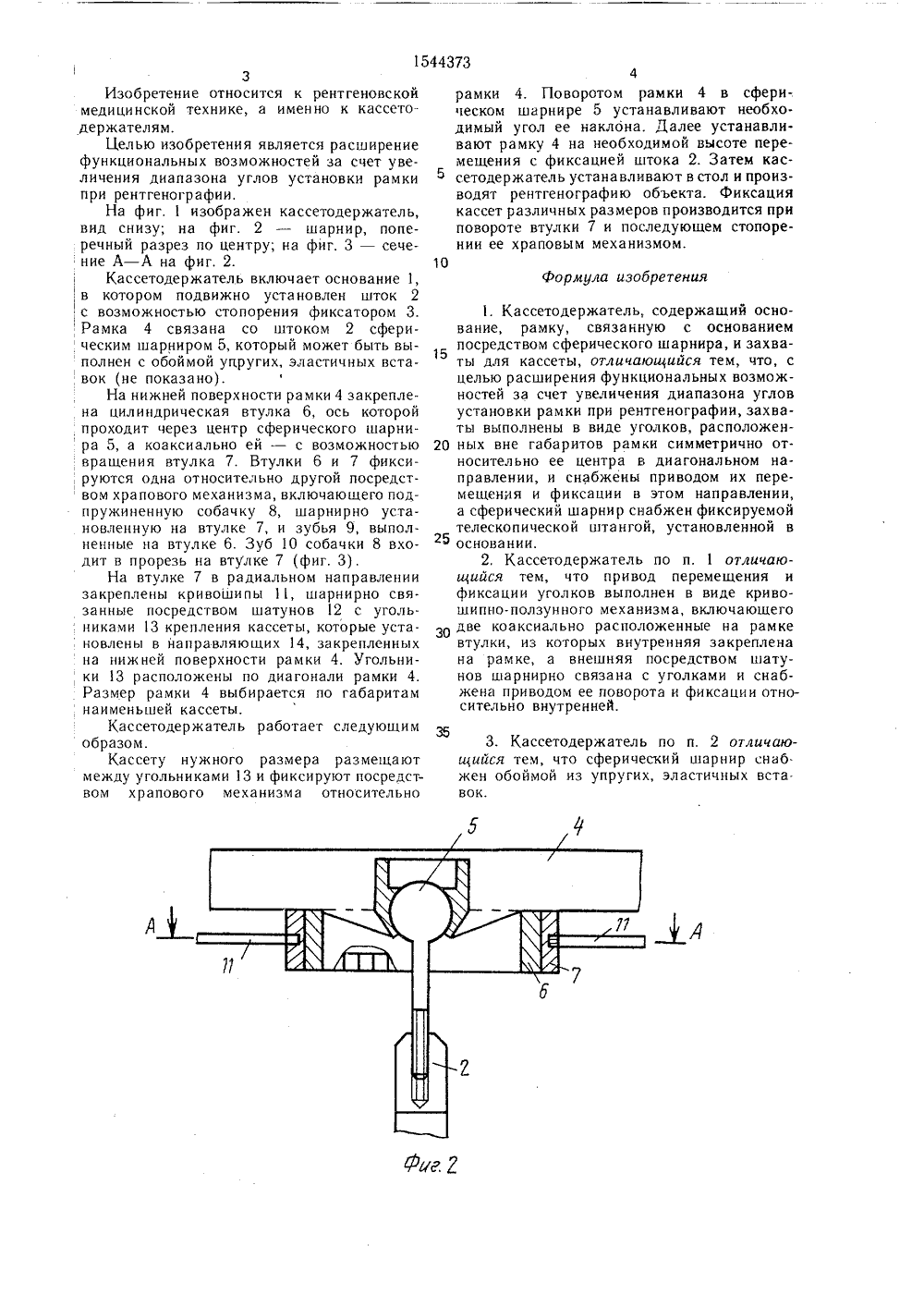

.тодержателям. Це расширение функц за счет увеличени новки рамки при устанавливается м фиксируется собач рическом шарнире оси штока 2 рам необходимое поло держатель распола нографического об 3 ил. Фв ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(71) Челябинский медицинский институт(57) Изобретение относится к рентгеновской медицинской технике, а именно к кассе. тью изобретения является иональных возможностей я диапазона углов устарентгенографии. Кассета ежду угольниками 13 и кой 8. Поворотом в сфе и перемещением вдоль ка 4 устанавливается в жение, после чего кассетогают в столе для рентгеследования. 2 з. п. ф-лы.3Изобретение относится к рентгеновскоймедицинской технике, а именно к кассетодержателям.Целью изобретения является расширениефункциональных возможностей за счет увеличения диапазона углов установки рамкипри рентгенографии,На фиг. 1 изображен кассетодержатель,вид снизу; на фиг. 2 - шарнир, поперечный разрез по центру; на фиг. 3 - сечение А - А на фиг. 2.Кассетодержатель включает основание 1,; в котором подвижно установлен шток 2, с возможностью стопорения фиксатором 3.Рамка 4 связана со штоком 2 сферическим шарниром 5, который может быть выполнен с обоймой упругих, эластичных вставок (не показано).На нижней поверхности рамки 4 закреплена цилиндрическая втулка 6, ось которойпроходит через центр сферического шарнира 5, а коаксиально ей - с возможностьювращения втулка 7. Втулки 6 и 7 фиксируются одна относительно другой посредством храпового механизма, включающего подпружиненную собачку 8, шарнирно установленную на втулке 7, и зубья 9, выполненные на втулке 6. Зуб 10 собачки 8 входит в прорезь на втулке 7 (фиг. 3).На втулке 7 в радиальном направлениизакреплены кривошипы 11, шарнирно связанные посредством шатунов 12 с угольниками 13 крепления кассеты, которые установлены в направляющих 14, закрепленныхна ниж ней поверхности ра м ки 4. Угольники 13 расположены по диагонали рамки 4.Размер рамки 4 выбирается по габаритамнаименьшей кассеты.Кассетодержатель работает следующимобразом.Кассету нужного размера размещаютмежду угольниками 13 и фиксируют посредством храпового механизма относительно 4рамки 4. Поворотом рамки 4 в сферическом шарнире 5 устанавливают необходимый угол ее наклона. Далее устанавливают рамку 4 на необходимой высоте перемешения с фиксацией штока 2. Затем кас сетодержатель устанавливают в стол и производят рентгенографи ю объекта. Фиксация кассет различных размеров производится при повороте втулки 7 и последующем стопорении ее храповым механизмом.10Формула изобретения1. Кассетодержатель, содержащий основание, рамку, связанную с осиованием посредством сферического шарнира, и захваты для кассеты, отличающийся тем, что, с целью расширения функциональных возможностей за счет увеличения диапазона углов установки рамки при рентгенографии, захваты выполнены в виде уголков, расположен ных вне габаритов рамки симметрично относительно ее центра в диагональном направлении, и снабжены приводом их перемещения и фиксации в этом направлении, а сферический шарнир снабжен фиксируемой телескопической штангой, установленной в 5 основании.2, Кассетодержатель по п. 1 отличающийся тем, что привод перемешения и фиксации уголков выполнен в виде кривошипно-ползунного механизма, включающего две коаксиально расположенные на рамке втулки, из которых внутренняя закреплена на рамке, а внешняя посредством шатунов шарнирно связана с уголками и снабжена приводом ее поворота и фиксации относительно внутренней.3. Кассетодержатель по п. 2 отличающийся тем, что сферический шарнир снаб.жен обоймой из упругих, эластичных вставок.Составитель А. КолосковскийРедактор И. Шулла Техред И. Верес Корректор О. КравцоваЗаказ 449 Тираж 543 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж - 35, Раушская наб., д. 4 5Производственно-издательский комбинат Патент, г. Ужгород, л. Гагарина, О
СмотретьЗаявка
3809317, 05.11.1984
ЧЕЛЯБИНСКИЙ МЕДИЦИНСКИЙ ИНСТИТУТ
ВОРОНИН МИХАИЛ ИВАНОВИЧ, ПИСКУНОВ СЕРГЕЙ АНАТОЛЬЕВИЧ
МПК / Метки
МПК: A61B 6/00
Метки: кассетодержатель
Опубликовано: 23.02.1990
Код ссылки
<a href="https://patents.su/3-1544373-kassetoderzhatel.html" target="_blank" rel="follow" title="База патентов СССР">Кассетодержатель</a>
