Воронин

Номер патента: 1524137

Опубликовано: 23.11.1989

Авторы: Воронин, Калиниченко, Семенов, Турышев

МПК: H02M 1/08

Метки: ключом, преобразователя, силовым

...соответственно на выходах диодных мостов сигнал отсутствует, при поступлении сигнала с системы управления преобразователя на элементы 7 и 8, последние начинают переключаться в противофазе в соответствии с переключениями триггера 6, при этом на вторичной обмотке трансформатора формируется переменный55 сигнал с частотой равной частоте переключения триггера 6, обратные диоды 10 и 11 защищают выходные транзисторы ключевых элементов 7 и 8 от перенапряжения, переменный сигнал снимаемый с вторичной обмоткитрансформатора 9 выпрямляется диодцым мостом 12, за счет того, чтовход блока 3 подключен к прямомувыхоц, 2 генератора 1, а вхид блока 5 к инверсному выходу 4, переключения счетных триггеров в каждомблоке сдвинуты друг относительнодруга ца...

Номер патента: 1523990

Опубликовано: 23.11.1989

Автор: Воронин

МПК: G01N 29/04

Метки: акустической, интроскопии

...Комплексные аиплитуды сигналов, принимаемых элементамиИ-позиционного регистратора 2, можноописать интегральными представлениямя вида;еп(к) -1 к,7) +ч+ ( )р (Р)с 1 Ч (х + х, у ), (1)где х - вектор-функция, описывающаяраспределение в пространствеобъема Ч-активных источниковподсвета, которьве в данномслучае являются сами элементы регистратора 2, возбуждаемые через раэвязывающиеУ-циркуляторы 3 генераторами 5; ивР (Р,В -функция Грина (ФГ) в-элемента с координатой К, описывающая создаваемое им акустическое поле в режиме на передачу при единичном сигнале на его входе.Если н качестве ФГ в выражении (1) использовать Р,Г (Р, и), имеющие место в неком искусственном веществе с показателем преломления пвместо источников хначнут действовать...

Номер патента: 1523867

Опубликовано: 23.11.1989

Авторы: Воронин, Зюрнина, Щелыванов

МПК: F26B 17/10, F26B 25/08

Метки: газораспределительная, провальная, решетка, самоочищающаяся

...5 в сушилку 2 загружается влажный материал и распределяется ровным слоем по решетке 1 мешалкой 3, Решетка 1 приводится в колебательное движение кулачками 13, которые вращаются со скоростью, определяемой скоростью прохождения материала через решетку 1. При повороте купачок 13 входит в зацепление с пальцем 15, жестко закрепленным на решетке 1, и плавно движет решетку до тех пор пока не выходит иэ зацепления. В этот момент решетка 1 резко возвращается в исходное положение за счет сжатия пружины 14, При этом материал, находящийся на решетке 1, раэрыхляется выступающими над поверхностью решетки 1 штырями 1 О и просыпается в отверстия 9. При этом штыри 1 О эа счет своей упругости отклоняются к стенке отверстия 9, противоположной...

Номер патента: 1523065

Опубликовано: 23.11.1989

Авторы: Антоненко, Воронин, Германовский, Рыбак, Сергеев, Яцухин

МПК: A01B 39/16

Метки: многолетних, насаждений, почвы, рядах

...которые рас. положены соосно шарнирам 23 и 24 соответственно. Клапан 2 сообщен со сливной магистралью и через параллельно установленные обратный клапан 28 и дроссель 29 с обратным клапаном 6.Устройство для обработки почвы в рядах многолетних насаждений работает следующим образом.В начале работы рабочая жидкость из гидросистемы трактора (не показана) через обратный клапан 6 подается в гидроаккумулятор 1, заряжая его до заданного верхнего значения давления. После этого срабатывает клапан 2, разгружая гидронасос (не показан), одновременно с этим срабатывает клапан 6, отсекая часть гидросистемы, которая остается под давлением,При движении устройства в момент взаимодействия щупов 13 и 14 со стволами насаждений происходит перемещение...

Номер патента: 1521475

Опубликовано: 15.11.1989

Авторы: Борский, Воронин, Герасимова, Григорьев, Кривощеков

МПК: A61D 7/02

Метки: вагиноскоп

...переме щения и огра ниц ител ьное кольцо 8. Шток 4 выполнен с продольным осевым кана. лом 9, соединенным с источником 10 лечебной жидкости и по крайней мере одним выходным отверстием 11 на чашеобразном фиксаторе 6 свободных концов бранш 3. Распорное кольцо 7 снабжено жесткой тягой 12, дистальный конец которой проходит через направляющее отверстие 13 в корпу. се 1. Источник 10 лечебной жидкости может быть выполнен в виде груши из эластичного материала и расположен в рукоятке 2 вагиноскопа,Ваги носкоп испол ьзуют следующих образом.Соответствуюцим образом подготовленный вагиноскоп вводят во влагалище. В этот момент распорное кольцо 7 находится в положении 1, т. е. в наиболее приближенном к проксимальному концу бранш. Нажимают на шток 4, при...

Номер патента: 1519840

Опубликовано: 07.11.1989

Авторы: Воронин, Жилка, Калинчук, Мятлик, Полевой

МПК: B22D 39/00

Метки: жидкого, ковше, металла, остатка, сталеразливочном

...единицы, которыя поступает ны првый вход элементы И 5, и вместе с на. пряжением логиче кой единицы на втором входе элемента И 5 включит исполнительный элемент 2 с сигнализацией.Устройство лля определения остатка жил. кого металла в сталс рдзливочых ковшах может быть выполнено, например, кдк показано нд фиг. 2.Датчик 1 уровня металла выполнен в виде двух стальных электродов 1 и 12, один из которых соединен е общим проводом, д другойчерез резистор 3 с положительньм полксом источника питания, В качестве триггера Шмилта 3 использована микросхсма 4 типа К 55 ЛД 1 с резисторами 15 - 18, на входе которой включен эмиттерный псвторитель 19 нд транзисторе КТЗ 5 В и резисторе 20. Резисторы 10 представляют собой набор постоянных резисторов 21,...

Номер патента: 1518581

Опубликовано: 30.10.1989

Авторы: Воронин, Сахаров, Семенов

МПК: F16C 33/24

Метки: поверхности, трения

...канавки 3 де- гп бина тразпени.а;Цитспаи 42 3 апыенного сГыя изаИОСОстойкОГО материала,После завераеиия процесса напыления и удаления маски понерхностьтрения доводится до заданно ероховатости,Лолученнсю по предлоаенной технологии поверхность трения отвечаетаравнлу Шарпн, согласно которому ан,и 4 рикционный материал должен состоятъ нз твердых зерен, распределенныхв пюмсзмчной массе. При таком строении давление передается на твердыезерна, опрсделеяЯе несущув способность поверхности, ПлзстиаЯое связуВ- зйее позволяет подлиннику принять фюгиу контртела и определяет невысокийкоз 4 Фипиент трения В узле.П р и и е р, Образец из кобальтадля испытания на трение по схеме.сИксфера Обрабатъпзаемая по предлагаемому способу путем...

Номер патента: 1513547

Опубликовано: 07.10.1989

Автор: Воронин

МПК: H01Q 21/00

Метки: антенная, радиооптическая, решетка

...сигнала (ц= (цц ), принимаемого М приемоусилитель нйми элементами 1, является функциявида1 (ц 3, (2) 1,81=да характеристическая функция заданной области отображения.Как видно, оптимальный в среднем алгоритм отображения заданного сектора дО сводится к итерационной процедуре (2), которую и реализует предлагаемая РОАР. Действительно, сигналы (ц, принятые с помощью М приемоусилительных элементов 1, при первой итерации (ц=0), проходя через сумматоры 2 и направленные ответвители 3, попадают непосредственно в основной первый КО Фурье-процессор 5 и как и в прототипе преобразуется к виду:(3) Ответвленные направленным ответвителем 3 сигналы Ы (ц 3 ( с(1 - переходное ослабление ответвителей) усиливаются в Ы раз в усилителях 6 и, проходя...

Номер патента: 1512783

Опубликовано: 07.10.1989

Авторы: Воронин, Лукач, Микуленок, Рощупкин, Ружинская, Сердюк

МПК: B29C 35/16, B29C 47/88, B29C 71/02 ...

Метки: длинномерных, полимерных, термической

...вдоль оси бесконечными гибкими элементами 1 О, огибающими ролики 11 и 12 и имеющими на наружной поверхности выступы 13 для взаимодействия с нарезкой оси 3. Ролики 11 и 12 смонтированы соответственно на фланцах 6 и 7 при помощи кронштейнов 14 и 15 с возможностью вращения, Гибкие элементы 10 выполнены в виде ремней с выпуклой наружной стенкой 16 поперечного сечения (фиг. 5). Стенка 16 может быть выполнена в виде дуги окружности, радиус Р которой равен радиусу фланцев 6 и 7. Для предотвращения прогиба элементов 10 кронштейны 14 и 15 попарно связаны между собой при помощи роликовых опор 17. Фланец 6 на свободном торце имеет приводную зубчатую шестерню 18 для взаимодействия с двигателем (не показан). Боковые поверхности выступов 13...

Номер патента: 1512513

Опубликовано: 07.10.1989

Авторы: Воронин, Кудашкин, Тюков, Худяков, Шабаев

МПК: A01B 39/08, A01D 45/00

Метки: вертикальных, кулис, растений, формирования

...окучник 16 и уплотняюший каток 7. Параллельно окучнику 16 и катку 17 установлен присоединенный к раме 1 кулисоподдерживаюший транспортер 18. Рабочие органы имеют привод 19 от ВОМ трактора. Кулисоподдерживаюший транспортер 18 имеет опорно-приводное колесо 20 и приводится посредством редуктора 21. Копач 5 прикреплен к раме 1 посредством усиленной полевой доски 22. Опорное колесо 2 имеет механизм 23 глубины хода. Машина для формирования кулис работает следуюшим образом.При движении агрегата вперед делители 4 разделяют растительную массу на полосы, кратные ширине захвата фрезы 3, и частично осуществляют подъем полеглого стеблестоя. От привода 9 вращаются фрезы 3, транспортеры 6, 11 и подающие барабаны 5. От опорно-приводного колеса 20...

Номер патента: 1512503

Опубликовано: 07.10.1989

Авторы: Воронин, Медведев, Шабаев

МПК: A01C 3/06

Метки: внесения, органических, твердых, удобрений

...машинос пинию, а именно к устройствам для внесения твердых органических удобрений или зе.)(ляных компостов из куч или валов.Целью изобретения является повышение производительности труда и эффективности использования органических удобрений.На фиг. 1 изображено устройство для внесения твердых органических удобрений, вид сбоку; на фиг. 2 - то же, вид сверху.Устройство содержит раму 1, энергетическое средство 2, дозировочный нож 3 с отва. лом 4 и боковыми стенками 5, установленный перед энергетическим средством 2, дисковые рабочие органы 6, лопатки 7 для перемеши вани я органической массы, дисковые батареи 8, перемешивающие и заделывающие удобрения в почву, колеса 9 для перемещения рамы 1.Устройство работает следующим образом.При...

Номер патента: 1510996

Опубликовано: 30.09.1989

Автор: Воронин

МПК: B23B 29/04

Метки: резцедержатель

...в соответствующее резьбовое отверстие корпуса 1, Между клиновым элементом 5 .и корпусом инст румента свободно установлен промежу точный элемент 7, выполненный в виде угольника, одна грань которого состоит из двух лап а и 5 . Внутренняя поверхность одной грани предназначе на для взаимодействия с боково. поверхностью корпуса инструмента, а внутренняя поверхность грани в виде лап - с верхней поверхностью корпуса инструмента. 35 элемент, вследствие чего происходитзакрепление инструмента 3. Чтобыобеспечить надежное закрепление инструмента, угол Ы. промежуточного элемента, образованный поверхностями,прилегающими к корпусу инструмента,выполнен меньше 90Промежуточный элемент 7 обеспечивает таким образом возможность закрепления в резцедержателе...

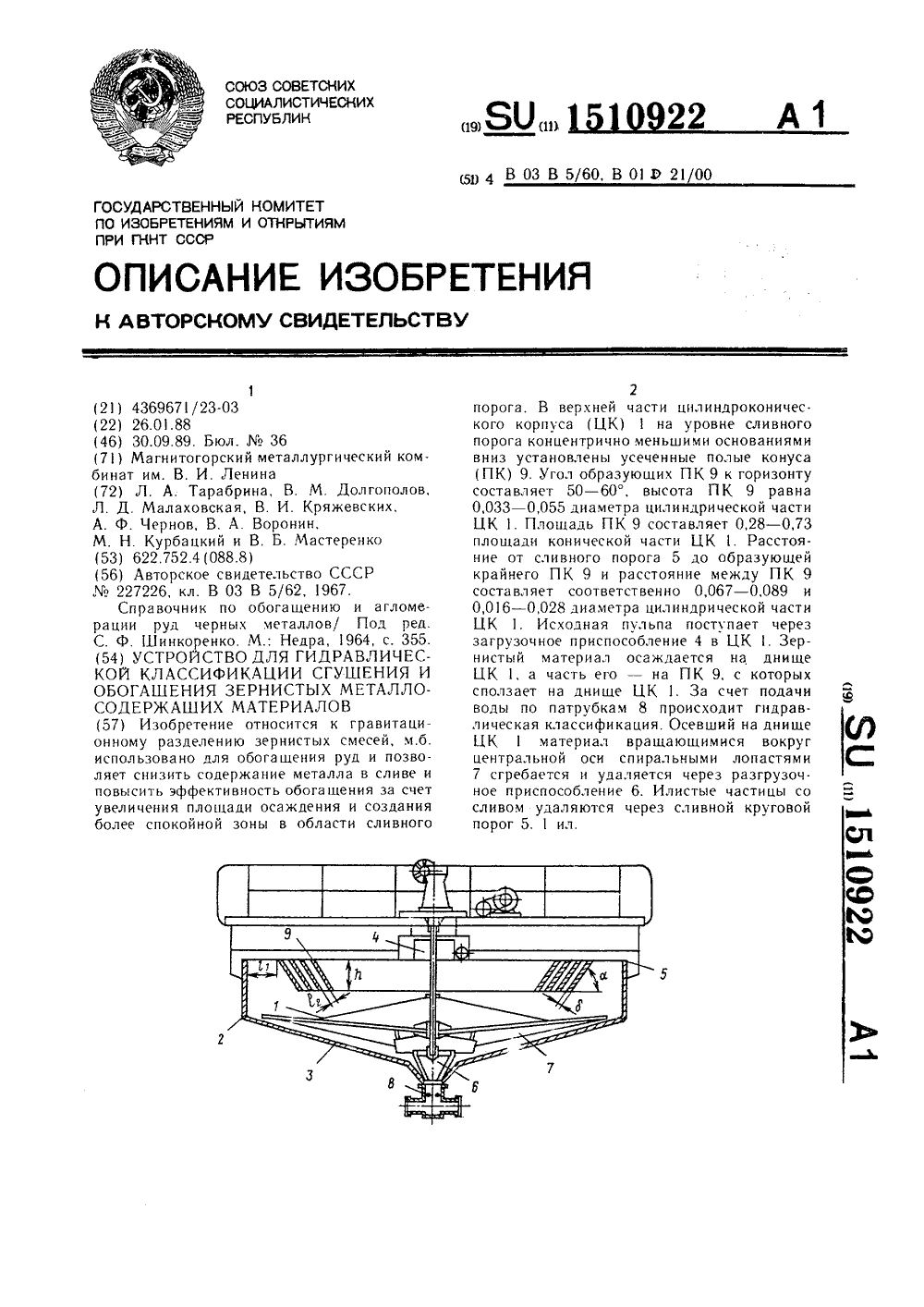

Номер патента: 1510922

Опубликовано: 30.09.1989

Авторы: Воронин, Долгополов, Кряжевских, Курбацкий, Малаховская, Мастеренко, Тарабрина, Чернов

МПК: B01D 21/00, B03B 5/60

Метки: гидравлической, зернистых, классификации, металлосодержащих, обогащения, сгущения

...конуса 9 меньшими основаниямивниз,Цилиндроконический корпус 1 - рабочийорган, здесь происходит непосредственнопроцесс гидравлической классификации,сгущения и обогащения. Загрузочное приспособление 4 служит для равномерногораспределения пульпы при ее вводе в цилиндроконический корпус 1. Спиральные лопасти7 предназначены для транспортировки сгущенного продукта к разгрузочному приспособлению 6, сливной круговой порог 5служит для равномерной разгрузки слива,Концентрично расположенные полые усеченные конуса 9 с углом наклона образующей к горизонту я, равным 50 - 60, прикреплены в верхней части цилиндроконического корпуса 1 меньшими основаниями вниз,На чертеже показано 4 усеченных конуса9, высота й и толщина 6 конусов...

Номер патента: 1510870

Опубликовано: 30.09.1989

Авторы: Воронин, Зюрнина, Щелыванов

МПК: B01D 29/00

Метки: суспензий, сушки, фильтрования

...подается в рабочую камеру 1 через патрубок 7 и равномерно распределяется по газораспределительной решетке 2 с помошью ворошителя 8. К патрубку фильтрата 12 подключается вакуумная линия, концентратор 4, плотно прилегающий к газо. распределительной решетке, приводится во вращение и паз 6 обегает нижнюю поверхность решетки 2. Через паз 6 производится отсос жидкости из суспензии. Небольшое проходное сечение секторного паза 6 (5 О от площади концентратора 5) приводит к резкому повышению разрежения в зоне контакта с суспензией, что приводитк более равномерному и быстрому отсосу жидкости из суспензии и, следовательно, к повышению эффективности фильтрования. При этом отсутствует каналообразование и уплотнение суспензии, что также...

Номер патента: 1510827

Опубликовано: 30.09.1989

Авторы: Белошицкий, Воронин, Щадырь

МПК: A41H 3/00

Метки: жакет, мерочный

...имеют вертикальные прорези 13 по линии выпуклостигруди и снабжены средствами соединения 14, а спинка 7 выполнена из двухразъемных по линии середины спиныполовинок, снабженных средствами соединения 15. Спинка 7 соединена сполочками 1 и 2 боковыми швами 16,выполненными на части длины неразъемными. Части кокетки спинки соединенызастежками 17, кокетки полочек междусобой застегиваются на застежку 181510827 3На заказчицу одевается мерочныйжакет требуемого размера и с помощьюзастежек 17, 18, 9 и 10 и других застежек соединяют части жакета и подгоняют его по фигуре. Отклонение отстандартной фигуры, выражающееся враскрытии или нахлестке в зоне швов,считывается с мерных лент на застежке и записывается в паспорт-заказ.Выпуклость груди определяется...

Номер патента: 1509169

Опубликовано: 23.09.1989

Авторы: Воронин, Дрягин, Журавлева, Попов, Сандалов, Шавырин

МПК: B22C 1/22

Метки: литейных, отверждения, смесь, стержней, теплового, форм

...прочностные характеристики стержней и форм, повысить живучесть смеси и улучшить санитарно-гигиенические условия1509169 Формула изобретения труда за счет отсутствия вредных выделений при термическом воздействии на бишофит.Пример. Смесь готовят следующим образом. В мешалку лопастного типа загружают смолу КФ-МТ, добавляют бишофит, перемешивают в течение 3 - 5 мин при 60 - 300 об/мин и выдерживают 18 - 20 ч до получения однородного раствора комплексного связующего. Затем в смеситель загружают огнеупорный наполнитель, перемешивают 30 с, добавляют комплексное связующее из ка рбамидоформальдегидной смолы и бишофита, перемешивают 3 - 4 мин, после чего смесь готова к употреблению,Составы предлагаемых смесей приведены в табл. 1.Температура...

Номер патента: 1505877

Опубликовано: 07.09.1989

Авторы: Воронин, Изак, Смирнов

МПК: B66C 1/04

Метки: захват, магнитный

...состоит из немагнитноо корпуса 1, н передней части которого подвижно разчещец цечдгцитный ползун 2 с впрессовд 1 ыми в него постоянными магнитачи 3. В сней передней части ползуц 2 снабжен упорч 4, д в задней - шпилькой 5 и гайками 6.В пере;п(й части корпуса 1 ползун 2 удер киндется прхжно 7 и магнитным притяксциеч, нозцикакщим чежду постояцнычи ч;1 ццтдми 3 и стальными пластицачи полксами 8, встроенныхи в боковые немагнитцые ленки 1 ц 10. В верхней части корпус 1 ич(еч зжмцые винты 1 и прихваты 12 .1.я крп.ецця захвата ца подвижных элечецтд, 3 чохнизка подачи.Мдцитцыи:шхвдт работает следую)цим об 1 дзм.11 ри опускании его ца стопу с железом чги гцо( цске чдгнитов 3 через полюсы 8 и желен .дчикается, тдкич образоч лист .ке,цзд...

Номер патента: 1504216

Опубликовано: 30.08.1989

Авторы: Воронин, Муляр, Парамонов, Фурсов

МПК: C01B 13/11

Метки: электрогазодинамическое

...а также иэ керамики. Расстояние между центрами со седних отверстий в диске 4 не должно быть меньше 5 мм, так. как в противном случае при возбуждении разрядов между остриями игл электрода 2 и электродом 1 происходит перекрытие 45 зарядовых зон, что приводит к неоправданным потерям энергии, переходящей в тепло.Устройство работает следующим образом.При подаче напряжения (10-14 кВ)50 от источника 11 тока, например от генератора переменного тока, в газовом промежутке, образованном острияю игл электрода 2 и электродом 1, возникает барьерный разряд, в результате действия которого на газ (воз-. дух, кислород) образуется озон. Возникающий при разряде электрический 1 Ьветер приводит газовую смесь в движение, обеспечивая одновременно ее перемещение...

Номер патента: 1504127

Опубликовано: 30.08.1989

Автор: Воронин

МПК: B60P 3/035, B62D 63/06

Метки: барабанов, кабельных, перевозки, прицеп

...5 с направляющими коническими концами укреплены соответственно в подшипниках 7 и 8. При этом опора 5 помещена на шпонке (не показана) в корпусе 9 и связана с ним посредством ходового винта 10, имеющего на свободном конце рукоятку 11. Барабаны 6 снабжены тормозом3 1504127 12, связанным цепной передачей 13 с корпусом 9.Цепная передача 13 состоит из закрепленной на тормозе 12 с приводом 14 звездочки 15, которая свяэана цепью 16 с закрепленной на корпусе 9 звездочкой 17. Диаметры звездочек 15 и 17 выбираются таким образом, чтобы обеспечить тормозной момент любым имеющимся в наличии тормозом, например тормозом колес автомобиля, В любом случае число зубьев звездочки 17 должно быть больше числа зубьев звездочки 15 в 1,5-2 раза, 15На корпусе 9...

Номер патента: 1503996

Опубликовано: 30.08.1989

Авторы: Воронин, Гончаров, Ильин, Кошелев, Кривохижин, Наугольный, Реуцкий, Юткало

МПК: B22D 47/02

Метки: автоматическая, линия, стержней

...комплект на позиции 111 разъема и сборкистержневого ящика.Пневмоцилиндр 18 прижима аппарата 17 надува стержня находится в верхнем (исходном) положении, подвижнаянадувная тележка 15, загруженная смесью, находится в верхнем исходном)положении на позиции надува стержней,механизм 3 разъема стержневого ящикаи выталкивания стержня - в нижнем(исходном) положении, механизм 4 сборки стержневого ящика и выдачи стержня - на позиции разъема и сборки стер.жневого ящика. Подъемный приводнойрольганг 42 механизма 38 поперечнойпередачи находится в нижнем (исходном) положении.Отсекатели 37 находятся в положении отсечки. Механизмы прижима стержневого ящика находятся в положении"отжим". Одновременно начинают работумеханизмы, расположенные на обеих...

Номер патента: 1503897

Опубликовано: 30.08.1989

Авторы: Воронин, Крисанов, Солнцев, Тарасенко

МПК: B07B 13/02

Метки: триер

...разделения зерновых смесей по длине зерен.Цель изобретения - повышение качества разделения за счет многократной перечистки смеси.На фиг. 1 изображен триер, продольный разрез; на фиг.2 - сечение А-Ана фиг. 1,Триер состоит из вращающегося цилиндра 1 с ячеистой поверхностью навнутренней стороне. Внутри барабанарасположен желоб 2 с транспортирующим шнеком 3 для коротких зерен,Вокруг желоба 2 расположены сектора4, установленные по винтовой линиии кронштейнами 5 прикрепленные квнутренней поверхности цилиндра 1.На торцовой внутренней поверхностисекторов 4 установлена дополнитель.ная ячеистая поверхность 6 в видеспирали, на тыльной нерабочей поверхности которой установлены скаты7 для транспортирования вдоль цилиндра 1 смеси неразделенных...

Номер патента: 1503064

Опубликовано: 23.08.1989

Авторы: Воронин, Тугов

МПК: H03K 5/153

Метки: импульсов, формирователь

...вывод третьего конденсатора 15 подключен через второй управляемый ключ 14 к первому входу умножительного блока и через четвертый резис 55 тор 12 к второму входу умножительного блока, при этом первый вывод первой диагонали моста является выходом устройстФа. Формирователь работает следующимобразом,При подаче управляющего сигналана зарядный управляемый ключ 2 ключотпирается и от источника 1 постоянного напряжения через резисторы 5 и6 заряжаются конденсаторы 3 и 4 моста, и через резисторы 11 и 12 заряжается конденсатор 15 умножительногоблока (УБ), Напряжение на конденсаторах Э и 4 равно напряжению источника 1, ключ 2 запирается. Формирование выходного напряжения П обесвьвпечивается регулированием закрытогои открытого состояний...

Номер патента: 1503063

Опубликовано: 23.08.1989

Авторы: Воронин, Тугов

МПК: H03K 5/153

Метки: импульсов, формирователь

...к первому входу умножительного блока, а второй вывод через второй диод 13 подключен к второму входу, через второй управляемый ключ 14 - к первому входу и непосредственно к второму выходу умножительного блока, причем вместо резисторов 5 и 6 моста можно включать диоды, а между вторым выводом второй диагонали и общей виной включен дополнительный диод 16.формирователь работает следующим образом.При подаче управляющего сигнала на зарядные управляемые ключи 2 и 11 они одновременно отпираются и от ис" точника 1 постоянного напряжения через резисторы 5 и 6 моста и диоды 12 и 13, умножительные блоки 10.1- 10,п (УБ) все конденсаторы заряжаются до напряжения источника 1 постоянного напряжения. Зарядные ключи 2 и 11 после заряда конденсаторов...

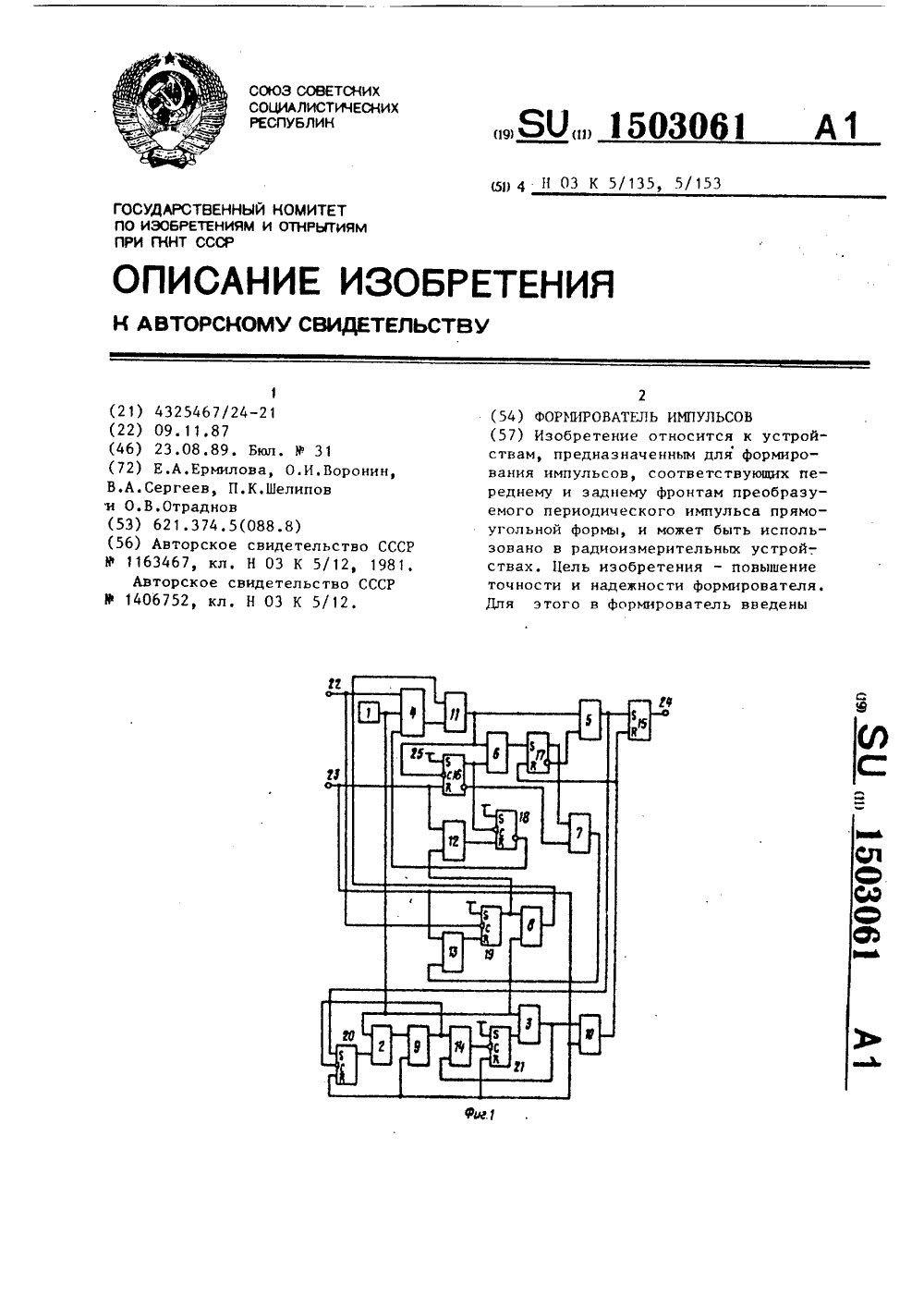

Номер патента: 1503061

Опубликовано: 23.08.1989

Авторы: Воронин, Ермилова, Отраднов, Сергеев, Шелипов

МПК: H03K 5/135, H03K 5/153

Метки: импульсов, формирователь

...элемент ИЛИ 11 поступает на входы четвертого 5 и пятого Ь элементов И и на счетный вход второго триггера 16. Так как на другом входе четвертого элемента И 5 действует единичный сигнал (фиг.2 з), то на его выходе формируется импульс (фиг.2 и), по которому первый триггер 15 и шестой триггер 20 устанавливаются в единичное состояние (фиг.2 о,п). Установка шестого триггера 20 в единичное состояние обеспечивает прохождение сигнала генератора 1 импульсов (фиг.2 б) через первый элемент И 2 (фиг.2 р) на счстньсй вход делителя 9 частоты.По заднему (спадающему) фронту сигнала (первого импульса) седьмого элемента И 8 (фиг.2 л) второй триггер16 переключается в единичное состояние по прямому выходу (Фиг.2 д) и внулевое состояние по инверсному...

Номер патента: 1502871

Опубликовано: 23.08.1989

Авторы: Безюков, Воронин, Забелина, Полипанов, Сомов

МПК: F02M 25/02

Метки: судовая, энергетическая

...,".удовой энергетической установки.истерна 1 с дистиллированной вс - 10 дой при помощи насосов 2 подключена к системе охлаждения цилиндров вспомогательного высокооборотного лизе. н 3К мл гистрд чи 4 тотключены г о догревдтль 5, терморегулнгор 6 и хо лодильники 7 охлджддюшй жидкости, а также присоединен топгивный резерву - ар Я через трубопровод 9. Последний годржит фильтр 10 предварительной очистки и топливоподкачивающий насос 20 11. Выход из системы охлажцения подключ,.н к мдгистрдли 12 подачи топлива в цилиндры дизелей через воздухо отделитель 13. Этд магистраль с устсгговленцыми в ней датчиком терморегулятора 14, дросселем 15 имеет отнтвление 16 для выделения потока водотопливной эмульсии, подаваемой к форсуцкам 17 и 18...

Номер патента: 1499034

Опубликовано: 07.08.1989

Авторы: Белан, Верещагин, Воронин, Грищенко, Кудряков, Кузина, Пархоменко

МПК: F16J 15/34

Метки: торцовое, уплотнение

...1(П)Тн.;1 О кн)1;(кирунних р;1(цчих поврх- НК ГЕИ У ПЛГЦГЦЬХ ЭЛСЛС ЦОВ.11 чс р 1( жс) и)обр;жИ х н,отис)нис, Р(1 5 с 1,сплоти нис сдержи г нс юлнижный уцло тн итс,ьн ы и элсчсцт 1, Вы 1 л пенный за О.(ИО 1(,1 окорпус нои лстзльн) 2 В Виде крсОВго Выл уид,5 и; лнс расточки кор. цусин 1,1 д,и ", и полвижный уплотни- СЛЬНЫИ )ЛСлгг 4, ВЫИС)ЛНЕННЫй В ВИЛ кол,п 1 из у пру(О(О чсри)Г)з, например и(цны, дрчров;)нш)1 о кзрк;сом. Обд элемсг 1 цо,(ж;ты,(руг к другу упругим эле ц лч пру кишй; чс р, 1 В п)ричный здццтцый уп( гни Гсли(ый эл( чснт - чехол 6. )Х О 1) 1.11( 51,1 С Г (1, Ь И 1(СГ В Ы П О,1 1 С Н Н Ы И С Ц( И З 1 О.(ц С, 1(С 1 З Ц) Н ) Н Ьи КОЖХ ), ОХВ 1 т ынн) н,1 ИО.(ни)к н 1 й 1 цс ц,(вижн ы 1 уп зотц тел ьн ьк э,с мси гы.)В(1; х 1,10...

Номер патента: 1498791

Опубликовано: 07.08.1989

Авторы: Воронин, Глухов, Горшков, Шебалин

МПК: C21B 9/00

Метки: воздухонагревателя, доменной, печи, поднасадочное

...10улучшения аэродинамических характери"стик поднасадочного пространства,упрощение конструкции снижение металлоемкости и трудоемкости изготовления.На фиг. 1 изоЬражено поднасадочное устройство, разрез; на фиг. 2 -узел 1 на фиг. 1.11 однасадочное устройство содержитподнасадочную решетку 1, выполненную20в виде монолитной железобетоннойплиты, в нижней части которой установлены стальные несущие балки 2,Между балками 2 установлены трубчатые коллекторы 3, равномерно расголоженные по всей площади поднасадочного устройства. Опорой поднасаочной решетки 1 служит футеровка 4стен воздухонагревателя 5,Поднасадочное устройство работаетследующим образом.Продукты горения или воздух проходят через сквозные отверстия коллекторов монолитной железобетопной...

Номер патента: 1497543

Опубликовано: 30.07.1989

Авторы: Арсентьев, Бекешко, Воронин, Ковалев

МПК: G01N 25/72

Метки: дефектоскоп, тепловизионный

...апостериорной обработки результатов измерений,Объект 10 контроля нагревается источником 1 нагрева, В начальный момент времени (время после начала нагрева) 30 мс по команде блока 9 команд блок 3 коммутации подключает выход тепловиэионной камеры 2 к блоку 4 памяти, при этом осуществляется запись (эапоминание) одного кадра, теплового изображения, Через заданное время, требуемое для нагрева объекта контроля (от 100 мс до нескольких минут) блок 9 команд выдаетний обеспечивает повышение производительности контроля. Формула и з о б р е т е н и я Фие. 1 Составитель В.Немцев Редактор Ю.Середа Техред д,олийнык КорректоР Л.Патайаказ 4437/45 Тираж 789 сное НИИПИ Государственного комитета по и ям при ГКНТ СССР 113035, Москва, Жб...

Номер патента: 1495556

Опубликовано: 23.07.1989

Авторы: Андренко, Воронин, Кантемир, Лунев, Перхун, Шейнин

МПК: F16K 31/12

Метки: арматурой

...меньше, чем давление, подаваемое в полость 3 пневматического приводного механизма 1, Избыточное давление, создаваемое в полости 2, препятствует перетечкам между полостями 2 и 3, но не препятствует перемещению поршня 9.Через отводной канал 16 по трубопроводу 19 воздух из полости 2 отводится в вентиляционный канал 20.При поступлении команды на возврат распределителя 5 с электропневматическим односторонним управлением в исходное положение канал 7 соединяет полость 3 пневматического приводного механизма 1 с каналом б сброса распределителя 5. Происходит сброс давления в полости 3 пневматического приводного механизма 1, и его поршень 9 со штоком 11, на котором закреплен запорный элемент 12, движется вниз, закрывая свободный проход...

Номер патента: 1495346

Опубликовано: 23.07.1989

Авторы: Бейда, Борбулевич, Волошкин, Воронин

МПК: C08L 63/02

Метки: композиция, полимерная

...при 120-125 С в течение 1,5-2,0 ч.Соотношение исходных компонентов для синтеза и характеристики получен ных продуктов .сведены в табл. 1, а, составы композиций - в табл. 2. Композицию готовят следующим образом. 20Смесь компонентов в указанном в примерах 9-28 соотношении готовят в центробежном смесителе в течение 1 2 мин, вальцуют на вальцах с фракцией 1,37 при 18-35 С в течение 10-15 мин затем дробят на молотковой дробилке до дисперсности не более 6 мм.Из композиции готовят стандартные образцы методом литьевого прессования по режиму: температура 150-170 С, 30 удельное давление 5,2 МПа, выдержка под давлением 0,5-1,0 мин/мм, термообработка после прессования при 170 оС,4 ч.Свойства пресс-композиции приведе ны в табл. 3. В композиции...
